عتاد غريب وعجيب

[معمر القذافى]

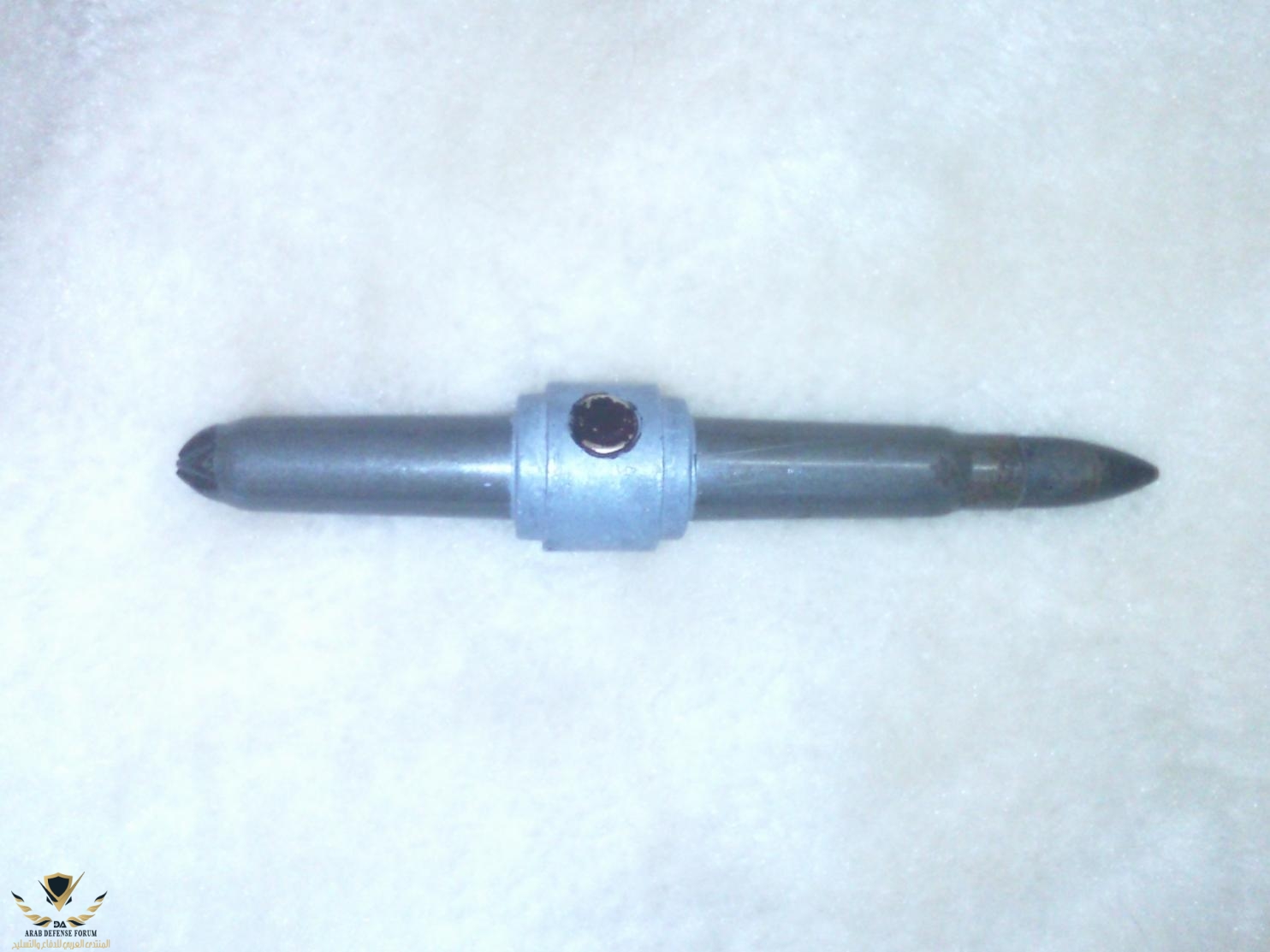

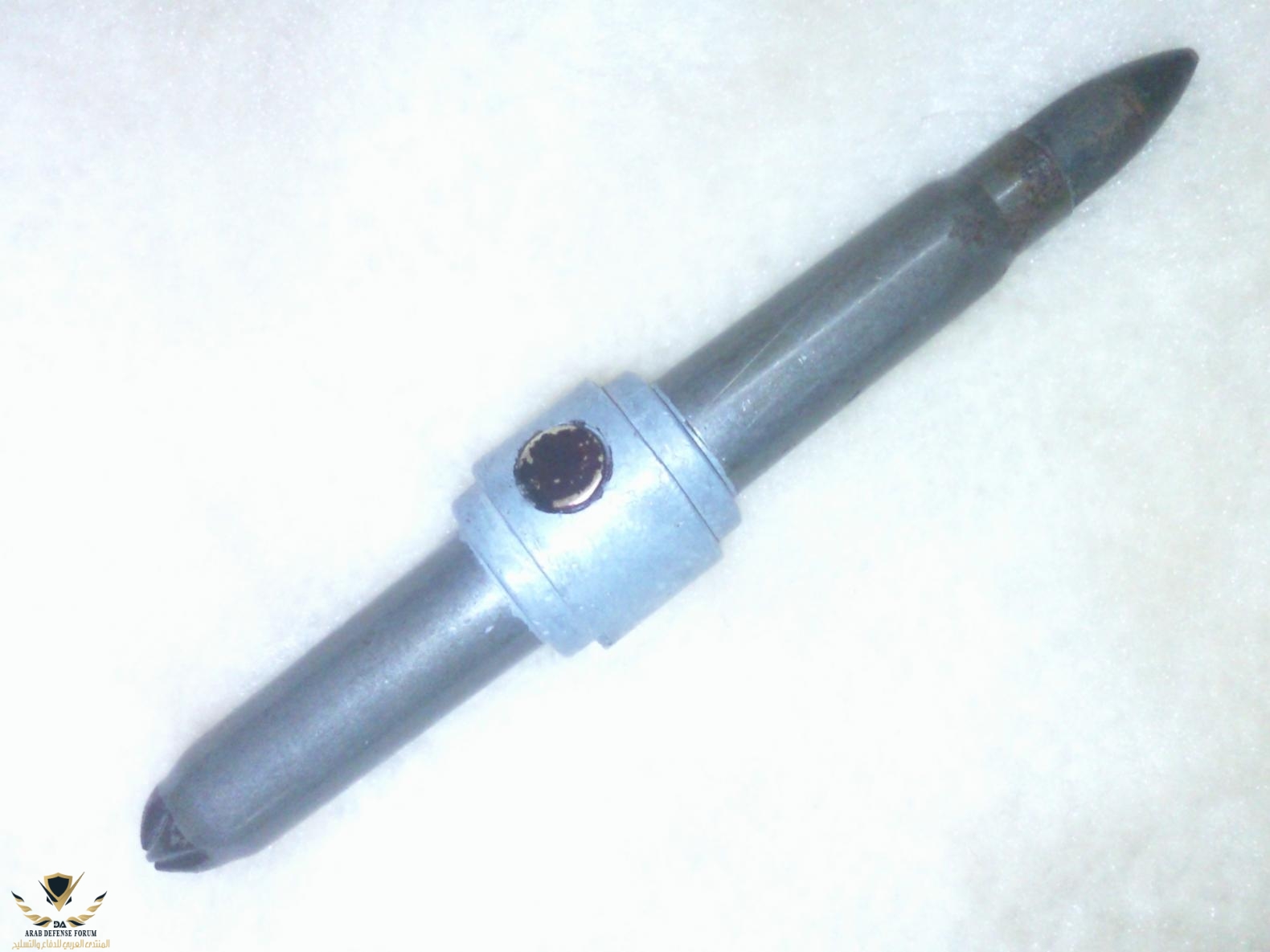

ارجو منكم المساعدة في ايجاد المعلومات عن هذه العتاد الغير المعلومة لدينا لذا اطلب منكم المساعدة



[ابوالعدل]

رد: عتاد غريب وعجيب

اتوقع انه نوع من الذخيره



[مداوي]

رد: عتاد غريب وعجيب

السلام عليكم أخي وجميع المشاركين
أما بخصوص هذا العتاد فهو للتدريب على رمي القاذفة rbg7 حيث هذه الأطلاقة توضع في صاروخ نفس شكل المضاد للدروع بحيث تكون في اسفل الأنبوب 40ملم وهو الجزء الذي يدخل في انبوبة القاذفة وتفتح عتلة يدويا بجانب الأنبو ب من الأسفل التي تكون فيها الحشوة الصاروخية الدافعة في الصاروخ الحقيقي بحيث إن مكانها سيحقق ان تكون رأس الرصاصة الحي باتجاه سبطانة عيار 7،62 وهي تكون موجودة في الرأس الحربي الوهمي بحيث تخرج من وسط الصاروخ باتجاه الهدف اما الخلب ( الطلقة الصوتية ) فتحقق هبة خلفية بسيطة للتقريب في التمرين وتشترك الطلقتان بكبسولة واحدة التي سيتحتم مكانها مكان كبسولة الطرق الموجودة في الصاروخ الحقيقي وساحاول رسم مخطط توضيحي يقرب لك الحالة في مشاركة اخرى
ولك مني كل التقدير



[Erwin_Rommel]

رد: عتاد غريب وعجيب

هل تقصد أن الطلقة توضع داخل القذيفة التدريبية كالموضوحة بالأسفل؟



[مداوي]

رد: عتاد غريب وعجيب

هل تقصد أن الطلقة توضع داخل القذيفة التدريبية كالموضوحة بالأسفل؟

نعم اخي بالضبط ولدي مخطط بسيط لمحتوياته ولكني لم استطع ضغطه لأرفعه بالمنتدى ولعلي سأصل الى حل ما
مع جزيل الشكر



[مداوي]

رد: عتاد غريب وعجيب

:0126[1]::0126[1]:



[Erwin_Rommel]

رد: عتاد غريب وعجيب

نعم اخي بالضبط ولدي مخطط بسيط لمحتوياته ولكني لم استطع ضغطه لأرفعه بالمنتدى ولعلي سأصل الى حل ما
مع جزيل الشكر

حاول أن تنشئ صفحة على الغوغل و ترفع عليها المخطط



[معمر القذافى]

رد: عتاد غريب وعجيب

الســــــــــــــــــــــــــــــــــــــــــلام عليكم

يا اخ مداوي انا في امس الحاجة الى المعلومات عن هذه العتاد وفورا........................ ارجو منك تزويدنا بالصور والمعلومات الاضافية عن هذه العتاد سأكون مشكورا .....مثل ألية العمل دولة المصنع السلاح التي ترمي هذا العتاد والخ.



[مداوي]

رد: عتاد غريب وعجيب

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

انظر الرابط وعسى ولعل اخي



[مداوي]

رد: عتاد غريب وعجيب

السلام عليكم

عذرا اخي معمر فأنا غير متأكد من الدولة المصنعة ولكني افترض انه عتاد روسي وهو يستخدم للتدريب الأولي في الرماية على قاذفة الآر بي جي 7 ، حيث يرمي الجندي المتدرب ما يقارب عشرة اطلاقات من هذا العتاد قبل ان يرمي صاروخ حقيقي وهذا العتاد واسلوب التدريب كان مستخدم في الجيش العراقي السابق للإحتلال واكيد ان هذا العتاد يستخدم لدى كل الجيوش الشرقية المسلحة باسلحة روسية ، اما آلية العمل فكما اوضحت فعند التعبئة بوضع هذا العتاد عند رفع عتلة جانبية في اسفل بدن الصاروخ التقريبي للتدريب بحيث يكون اتجاه الرصاصة القاتلة نحو السبطانة الموجودة داخل الأنبوب لصاروخ التدريب (اي بدنه ) ويكون رأس الطلقة الصوتية بتجاه نحو مؤخرة الأنبوب لكي تخرج هذه الغازات من الخلف للقاذفة عند الرمي للتقريب من وضع الهبة الخلفية ولكنه اقل بكثير من الحقيقة واما الرصاصة في نفس اللحظة تخرج من الفوهة بدل الصاروخ باتجاه الهدف المصوب نحوه وتتم مقارنة ذلك بنجاح الرامي او فشله بدون الأسراف بقذائف حية ، ويبقى بدن الصاروخ التدريبي بمكانه ولا يخرج اصلا من القاذفة ولا يتحرك ، وبالتأكيد ستلاحظ ان العتاد عند التعبئة لا يقبل الخطأ حيث عند رفع العتلة الجانبية للتعبأة تستقر الأطلاقة ذات الرأسين بمكانها ولا يغلق الترباس عليها إلا اذا كانت كبسولة الأشعال بمكانها التي يجب ان تكون مقابل ابرة الطارق كما في الصاروخ الحقيق وهو تختلف بزاوية 180 درجة عن نتوء الضبط الذي ينضبط بافريز في اعلى مقدمة القاذفة ، واما كبسولة الأشعال فهي مشتركة مابين الطلقتي وتشعل البارود بينهما في نفس اللحظة للطلقة القاتلة والصوتية
وتقبل من كل التقدير



[مداوي]

رد: عتاد غريب وعجيب

السلام عليكم

اود إضافة معلومة مهمة وهي ان التدريب بهذا العتاد يكون لتهيأة الجندي او الرامي على اسلوب الرمي والتعود على السلاح لأن ديناميكية ومدى وانحراف الرصاصة يختلف كثيرا عن صاروخ القاذفة وبعد هذا التدريب يجب ان يرمي الرامي بصواريخ تدريب وهي بحشوة دافعة اولية حقيقية وصاروخية حقيقية ولكن برأس ميت لا يحتوي على اي متفجر ولكنه بنفس وزن الرأس الأجوف للصاروخ الحي لقاذفة الآر بي جي 7 ، حيث يكون قد اكتملت لديه كل دروس التوجيه والأعداد والمديات والنقلات لسرعة الهدف والريح الجانبية والمواجهة والخلفية والهدف ان كان مدبرا ام مقبلا وكل الضرورات التي يجب على الرامي ان يتقنها ، ودمتم بخير ونفع الله بكم الأسلام والمسلمين



[اسلام الزيباري]

رد: عتاد غريب وعجيب

السلام عليكم

يا اخ مداوى المخطط التى ارسلت الينا لم يفتح لا اعرف السبب لذا اطلب من سيادتك ارسال اي شئ توضيحي كالصور او المخطط لكي يبين لنا اكثر..سأكون مشــــــــــــــــــــــــــــــــكورأ



[مداوي]

رد: عتاد غريب وعجيب

السلام عليكم

يا اخ مداوى المخطط التى ارسلت الينا لم يفتح لا اعرف السبب لذا اطلب من سيادتك ارسال اي شئ توضيحي كالصور او المخطط لكي يبين لنا اكثر..سأكون مشــــــــــــــــــــــــــــــــكورأ

وعليكم السلام ورحمة الله وبركاته

عذرا أخي اسلام الزيباري حاولت كثيرا تحميله ولم افلح سوى بضغطه بملف Winrar فإذا كان لديك هذا البرنامج فأن الملف سيفتح عندك والله اعلم علما ان معلوماتي ضعيفة بمسائل النت وتقبل مني كل التقدير



[Erwin_Rommel]

رد: عتاد غريب وعجيب

وعليكم السلام ورحمة الله وبركاته

عذرا أخي اسلام الزيباري حاولت كثيرا تحميله ولم افلح سوى بضغطه بملف winrar فإذا كان لديك هذا البرنامج فأن الملف سيفتح عندك والله اعلم علما ان معلوماتي ضعيفة بمسائل النت وتقبل مني كل التقدير

طيب ما هي صيغة الملف، هل هي pdf؟



[مداوي]

رد: عتاد غريب وعجيب

طيب ما هي صيغة الملف، هل هي pdf؟

والله يا جماعة انا خجل من هذا الموضوع ولعل الادارة تساعدنا فيه هذا او احد الاخوة ، والملف هو بصيغة PSD بعد فتح ملف Win rar وانا عندي الرابط يفتح ولا مشكلة ، ولم اجد حلا الا ان ادخل في دورة تخصصية او احاول ان اتعلم بالتجربة ، وعلى كل حال تشرفت بمشاركتكم هذا الموضوع ولعل من الأخوة من يساعد ولديه مخططات يستطيع رفعها الينا ، علما إن الشرح يفي بالغرض لأن هذا العتاد غير ذات اهمية كبيرة سوى حبنا للمعرفة والأطلاع ولجميع الأخوة مني كل التقدير والمودة



[Erwin_Rommel]

رد: عتاد غريب وعجيب

والله يا جماعة انا خجل من هذا الموضوع ولعل الادارة تساعدنا فيه هذا او احد الاخوة ، والملف هو بصيغة psd بعد فتح ملف win rar وانا عندي الرابط يفتح ولا مشكلة ، ولم اجد حلا الا ان ادخل في دورة تخصصية او احاول ان اتعلم بالتجربة ، وعلى كل حال تشرفت بمشاركتكم هذا الموضوع ولعل من الأخوة من يساعد ولديه مخططات يستطيع رفعها الينا ، علما إن الشرح يفي بالغرض لأن هذا العتاد غير ذات اهمية كبيرة سوى حبنا للمعرفة والأطلاع ولجميع الأخوة مني كل التقدير والمودة

يا أخي لا خجل و لا حاجة و نحن شاكرين لك و لكن نحاول أن نفتح الملف، أنا أول مرة أسمع عن psd و بإنتظار أحد الخبراء بالحاسوب ليحل المشكلة.



[هيرون]

رد: عتاد غريب وعجيب

يا أخي لا خجل و لا حاجة و نحن شاكرين لك و لكن نحاول أن نفتح الملف، أنا أول مرة أسمع عن psd و بإنتظار أحد الخبراء بالحاسوب ليحل المشكلة.

ملف psd هو أحد صيغ الفوتوشوب المفتوحه للتصميم والأضافة وغالباً مايكون صورة .
حاول أن تفتح الملف ببرنامج الفوتوشوب ...

​
