مـقـاتـلـة الـهـجـوم الالـكـتـرونـي EA-18G

فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
18,068
التفاعل
64,169 10 0
الدولة
Syrian Arab Republic (Syria)


EA-18G Growler



الـهـادر



طـائـرة سـيـادة إلـكـتـرونـيـة



مـقـاتـلـة الـحرب الإلـكـتـرونـيـة و الـتـشـويـش

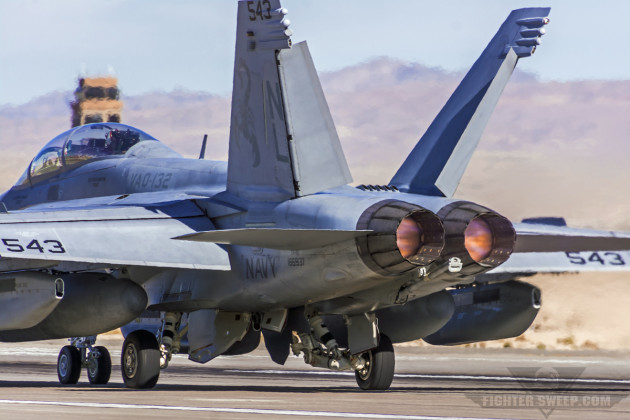

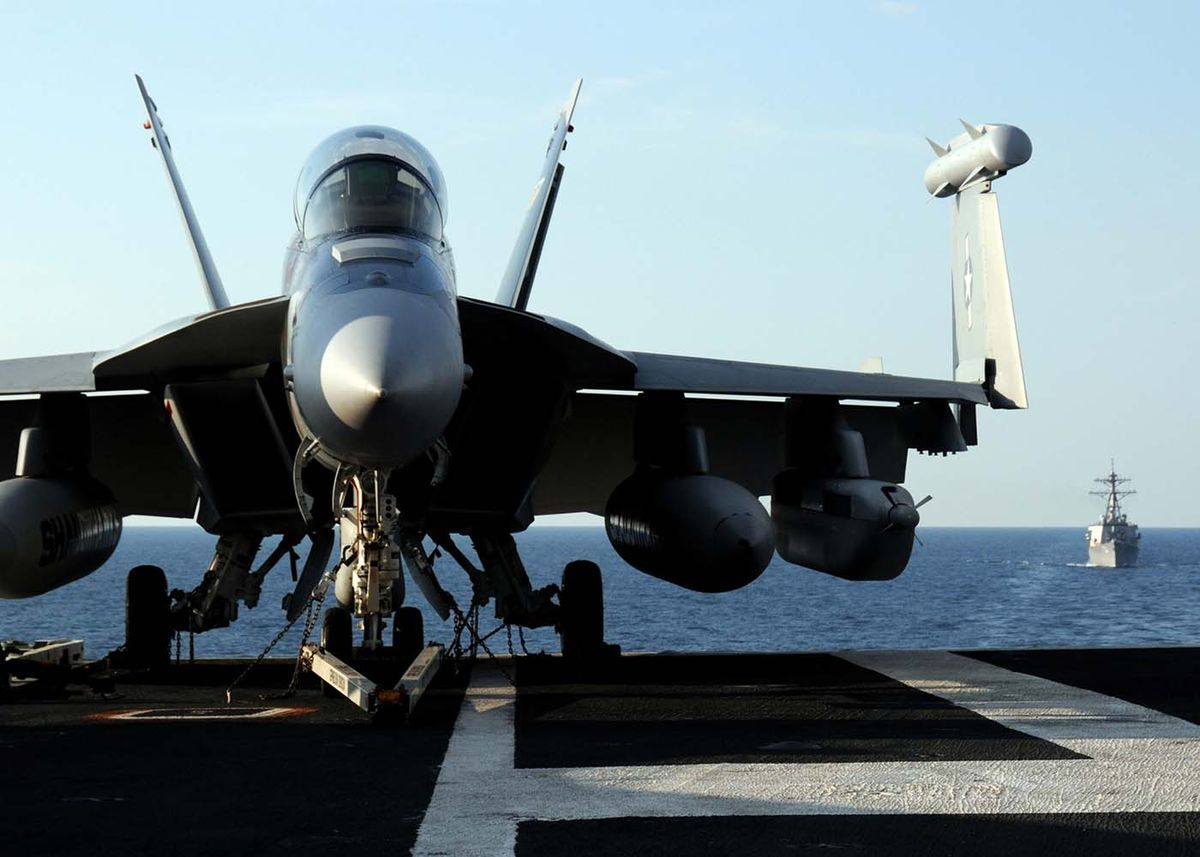

1200px-US_Navy_101013-N-5446H-041_An_EA-18G_Growler_assigned_to_Electronic_Attack_Squadron_%28VAQ%29_141_is_on_the_flight_deck_of_the_aircraft_carrier_USS_Geo.jpg


United States of America
- Boeing



الخدمة العملياتية 22 ايلول 2009



مصممة للإنطلاق من حاملات الطائرات



أخذت مكان طائرات الحرب الالكترونية القديمة المتصيدون EA - 6B

المتصيد طائرة الحرب الالكترونية



الـخـصـائـص الـعـامـة :

  • الطاقم : 2
  • الطول : 18 م
  • الوزن الكامل : 30 طن
  • المحرك عدد 2 جنرال الكتريك GE-400
  • السرعة : 1.8 ماخ
  • المدى : 3000 كم
  • الارتفاع الأقصى : 15 كم

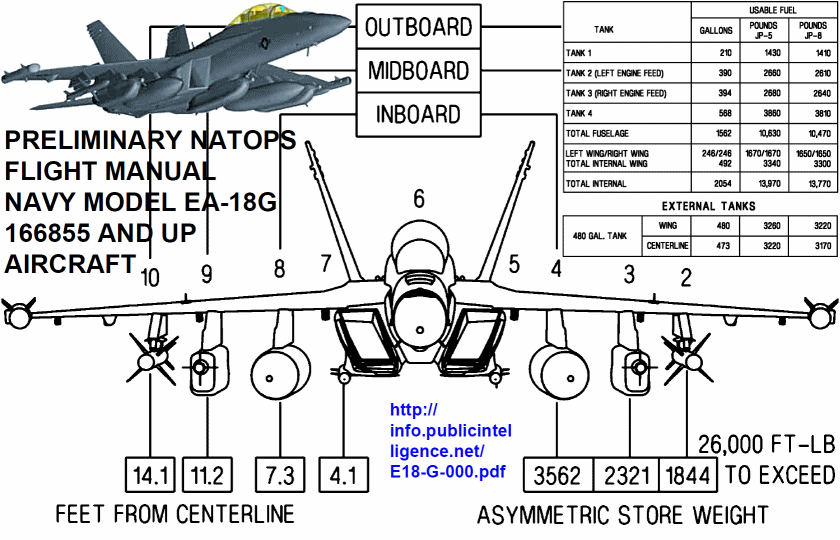

GrowlerNATOPSstoresSMALL.gif:original


الـتـسـلـيـح ( 9 نقاط تعليق ) :

  • صواريخ AIM 9
  • صواريخ AIM 120
  • صواريخ هارم - 88 AGM

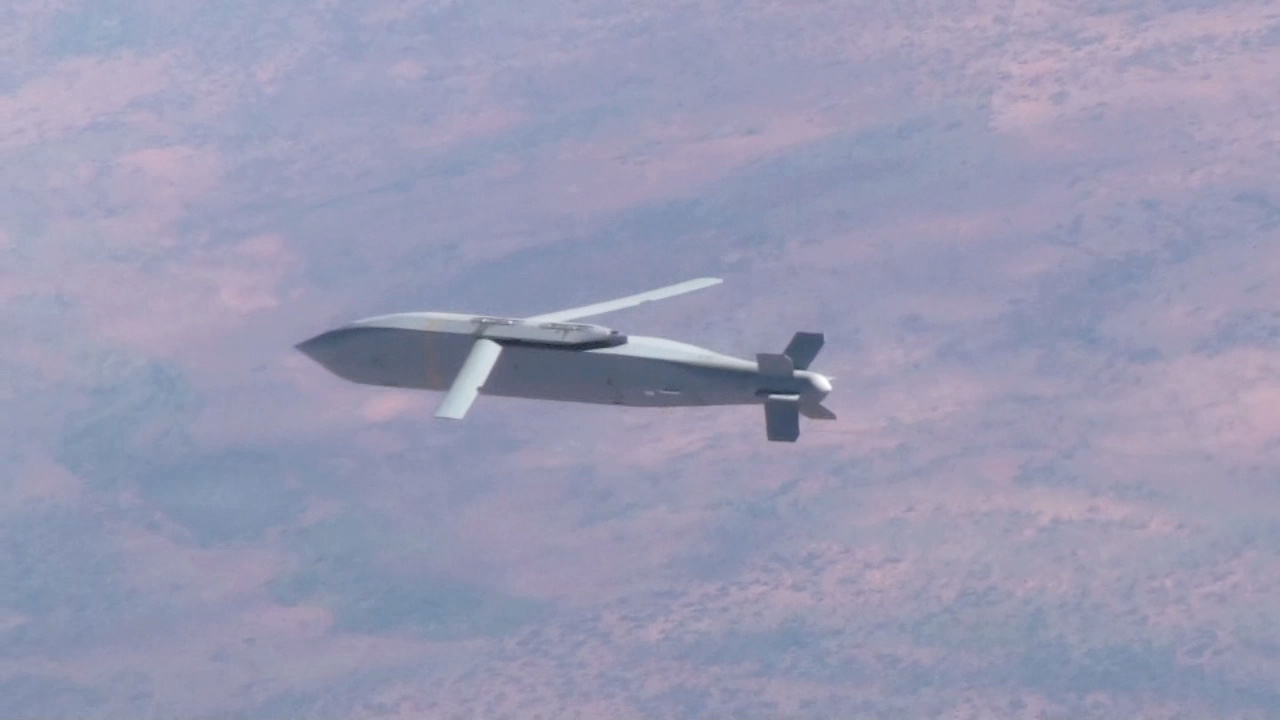

  • قنابل انزلاقية موجهه بدقة AGM-154



جـناح الـحـرب الالـكـتـرونـيـة :


  • رادار AESA - AN / APG - 79
  • وحدة الهجوم الالكتروني
990-1119-001 Electronic Attack Unit EAU
  • وحدات التشويش التكتيكي
AN/ALQ-218
ALQ-99
  • نظام الاستهداف المتقدم ASQ-228


أستراليا طلبت 24 طائرة هجوم و سيادة الكترونية EA-18G



EA-18G في الخدمة لدى القوى الجوية و البحرية الأمريكية:

  1. السرب 390 للقتال الالكتروني
  2. سرب الاختبارات 9
  3. سرب العقارب القتالي
  4. سرب مصاصي الدماء القتالي
  5. سرب الفايكنج القتالي
  6. سرب الهجوم الالكتروني 129
  7. سرب الهجوم الالكتروني 132
  8. سرب الهجوم الالكتروني 135
  9. سرب الهجوم الالكتروني 138
  10. سرب الهجوم الالكتروني 209
  11. حاملة الطائرات هاري ترومان
  12. حاملة الطائرات جون ستينيس
  13. حاملة الطائرات رونالد ريغان
  14. حاملة الطائرات تيودور روزفلت
  15. حاملة الطائرات كارل فينسون
  16. حاملة الطائرات جورج واشنطن


الهادر EA-18G تكلفة الطائرة الواحدة 68 مليون دولار
117 طائرة في الخدمة الأن من هذة الفئة



الثلاثاء 22 أكتوبر 2015 البحرية الأمريكية توقع عقد من شركة بوينج
لتصنيع و تطوير مقاتلات السيادة و الريادة الالكترونية EA-18G

قيمة العقد 900 مليون دولار

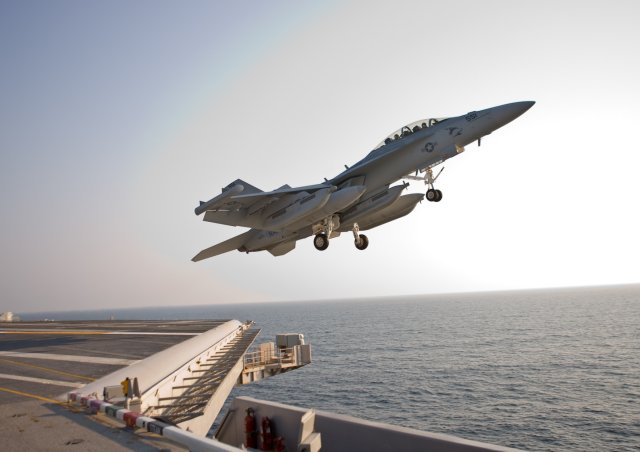

US_Navy_grants_Boeing_a_898_mn_contract_for_15_EA_18G_Growler_electronic_warfare_aircraft_640_001.jpg


المنتدى العربي للدفاع و التسليح
- فادي الشام





جميل جدا

اتمنى أن يكون هناك موضوع خاص لبود الحرب الإلكترونية

جهد جبار اخي فادي


لا اعلم لماذا لم تفكر بها دوله خليجيه وهي بهذه القوة !!!!!!!!!!
السعودية تمتلك
قنابل انزلاقية موجهه بدقة AGM-154
اذا ما خاب ظني​

المهمة الأساسية لمقاتلات الهجوم الالكتروني EA-18G Growler
تدمير أنظمة الدفاع الجوي و اصابتها بشلل رباعي​
تنفيذ هجمات الكترونية غير تقليدية​
جعل السماء أمنة امام الطائرات الصديقة من خلا ل التشويش على رادارات طائرات العدو بالاضافة الى التشويش الصوتي و حجب الاتصالات عن الطائرة و الطيار

هدير العصف الاليكتروني الصامت
و الازمة القلبية لاي قائد دفاع جوي اعتراضي لاي دولة
و متلازمة باركنسون لاي منظومة دفاع جوي
كارثة على شبكات الدفاع المدمجة
الجراولر بنت البراولر بنت *****
انتظروها حتى تحمل ال NGJ
و ستكون كالنيزك العابر للفضاء كلما حولت ان تراه لتضربه ... it just keeps on coming

ارجو ان يسمح لي الاستاذ فادي بمناسبة الهورنيت و نسختها الجراولر .. فيديو لطيف لسرب الهجوم البحري ال 27

هدير العصف الاليكتروني الصامت
و الازمة القلبية لاي قائد دفاع جوي اعتراضي لاي دولة
و متلازمة باركنسون لاي منظومة دفاع جوي
كارثة على شبكات الدفاع المدمجة
الجراولر بنت البراولر بنت *****
انتظروها حتى تحمل ال NGJ
و ستكون كالنيزك العابر للفضاء كلما حولت ان تراه لتضربه ... it just keeps on coming
ممكن معلومات اضافية عن NGJ
و شكرا

ممكن معلومات اضافية عن NGJ
و شكرا

عفوا استاذي طبعا
Next Generation Jamming
بود التشويش الاليكتروني المقدم من رايثون لاستبدال فكر التشويش الامريكي الممثل في المنتجات الحالية
سيستبدل بودات ال ALQ\99 حيث وجد انها تتداخل مع بث الرادار و تحدث تاثير سلبي بالاضافة ان الامريكان ملو تقريبا من فكر التشويش حالي كا مبادئ ممثلة في السبيكترا و الخبيني و ال ALQ\99 و غيرهم

المفروض سيوضع على الجوينت لكن ليس بكامل قوته و سيوضع على الجراولر و ايضا على الارلي بيرك فليت 3 كمركز تشويش عملاق و اعتقد سيطرح لدمجه على ال B-3 بعد فوز نورثورب بها
هو فكر جديد تماما في عالم الحرب الاليكترونة و المعروف حتى الآن غير دقيق سوى انه سيستخدم فكر التشويش الشبكي كا cyber attack\digital payloads و مع قوت بث عملاقة تماثل ال 155 كيلو وات للبود
يعني اركب التردد و حمل السايبر الاتاك و استخدم تعدد و اندماجية شبكة المهجوم عليه في القضاء عليه ... مثالي للقضاء على ال C4i و عزل مكوناتها







EA-18G Growler



الـهـادر



طـائـرة سـيـادة إلـكـتـرونـيـة



مـقـاتـلـة الـحرب الإلـكـتـرونـيـة و الـتـشـويـش

1200px-US_Navy_101013-N-5446H-041_An_EA-18G_Growler_assigned_to_Electronic_Attack_Squadron_%28VAQ%29_141_is_on_the_flight_deck_of_the_aircraft_carrier_USS_Geo.jpg


United States of America
- Boeing



الخدمة العملياتية 22 ايلول 2009



مصممة للإنطلاق من حاملات الطائرات



أخذت مكان طائرات الحرب الالكترونية القديمة المتصيدون EA - 6B

المتصيد طائرة الحرب الالكترونية



الـخـصـائـص الـعـامـة :




    • الطاقم : 2
    • الطول : 18 م
    • الوزن الكامل : 30 طن
    • المحرك عدد 2 جنرال الكتريك GE-400
    • السرعة : 1.8 ماخ
    • المدى : 3000 كم
    • الارتفاع الأقصى : 15 كم
GrowlerNATOPSstoresSMALL.gif:original


الـتـسـلـيـح ( 9 نقاط تعليق ) :



    • صواريخ AIM 9
    • صواريخ AIM 120
    • صواريخ هارم - 88 AGM
    • قنابل انزلاقية موجهه بدقة AGM-154




جـناح الـحـرب الالـكـتـرونـيـة :





    • رادار AESA - AN / APG - 79
    • وحدة الهجوم الالكتروني
990-1119-001 Electronic Attack Unit EAU
  • وحدات التشويش التكتيكي
AN/ALQ-218
ALQ-99
  • نظام الاستهداف المتقدم ASQ-228


أستراليا طلبت 24 طائرة هجوم و سيادة الكترونية EA-18G



EA-18G في الخدمة لدى القوى الجوية و البحرية الأمريكية:




    • السرب 390 للقتال الالكتروني
    • سرب الاختبارات 9
    • سرب العقارب القتالي
    • سرب مصاصي الدماء القتالي
    • سرب الفايكنج القتالي
    • سرب الهجوم الالكتروني 129
    • سرب الهجوم الالكتروني 132
    • سرب الهجوم الالكتروني 135
    • سرب الهجوم الالكتروني 138
    • سرب الهجوم الالكتروني 209
    • حاملة الطائرات هاري ترومان
    • حاملة الطائرات جون ستينيس
    • حاملة الطائرات رونالد ريغان
    • حاملة الطائرات تيودور روزفلت
    • حاملة الطائرات كارل فينسون
    • حاملة الطائرات جورج واشنطن


الهادر EA-18G تكلفة الطائرة الواحدة 68 مليون دولار
117 طائرة في الخدمة الأن من هذة الفئة



الثلاثاء 22 أكتوبر 2015 البحرية الأمريكية توقع عقد من شركة بوينج
لتصنيع و تطوير مقاتلات السيادة و الريادة الالكترونية EA-18G

قيمة العقد 900 مليون دولار
US_Navy_grants_Boeing_a_898_mn_contract_for_15_EA_18G_Growler_electronic_warfare_aircraft_640_001.jpg


المنتدى العربي للدفاع و التسليح
- فادي الشام





تسلم يامحترم موضوع مميز

طائرة ممتازة وتعتبر رعب للدفاعات الجوية،
وستبقى في الخدمة حتى 2035،
ليست هنا المشكلة فقط
بل المشكلة كما ذكر الأعضاء في نظام التشويش من الجيل الجديد الذي سيتم تركيبه عليها،
التشويش الشبكي مصيبة ﻷي دفاع جوي
فالشلل الذي يصيب عقد الدفاع الجوي في المواجهة سيعطل عمل قلب الشبكة نفسها،
لازال الأمريكان متقدمين ب20 سنة إلكترونية على العالم،
فالمنظومات مثلا في روسيا كخبيني وهي حديثة تعتمد على التشويش التكتيكي المركز،
ولا أدري متى سيعملون على التشويش الشبكي؟؟!!
ربما في 2030

ويظل الامريكان هماسياد الحروب الاكترونية واسياد الجو بلا منازع لا ينفسهم احد تحياتي اخ فادي الشام موضوع رائع واستفاده حقيقية انت من القلائل هنا الملتزمين بعسكرية المنتدا بشكل محترف تحياتي

كم اتمنى ان اراها بالعلم الكويتي يا رباه شيء خيال

اتمنى من وزير الدفاع وقاده التسليح بالجيش الكويتي الالتفات لهذه التحفه عند عقد الصفقات الجديده بإذن الله

الرادار هو AN/APG-79 الرادار هذا يتمتع بقوة معالجات قويييية بصراحة
يبث قوة تقدر بـ 17 KW


This would put the total peak power at about 17.6 kW

رايثون دمجت بين قوة معالجات AN/APG-79 والرادار AN/APG-63 V3 لتنتج لنا
افضل رادار بالعالم " حسب رايثون " وهو AN/APG-82

عموماً
الـPeak Power للبود ALQ-99 تتخطى 10KW اي ان 3 بودات منه
محملة على طائرة جراولر واحده ستستطيع ان تبث قوة تتجاوز 30 KW
الجدير بالذكر ان البود ALQ-218 (بودان باطراف الاجنحة ) سيكون
مهمته الـ RWR , ESM , ELINT
وجود RWR في بودات خارجية امر هام لاكتشاف الصواريخ المعادية
قبل بلوغها مسافة الاختراق حيث لن يفيد التشويش فيها ..
