الميج - 29

الفدائي المصري

عضو مميز
إنضم
9 يناير 2008
المشاركات
160
التفاعلات
8
تم تطوير القاذفة المقاتلة الروسية الشهيرة ( ميج - 27 ) بواسطة الشركة المنتجة لها ، فأفرزت كلا من الطرازات ( ميج 29 / 30 / 33 ) و التي يضعها حلف شمال الأطلنطي جميعا تحت مسمى ( Fulcrum ) و يقال أن هناك نحو ( 600 ) طائرة ( ميج - 29 ) بالخدمة لدى القوات الجوية الروسية وحدها ، تشمل عائلة ضخمة من الطرازات بداخلها ، يأتي في مقدمتها الطراز ( ميج - 29 كيه ) المخصص للعمل من فوق حاملات الطائرات . بالإضافة إلى أسطول ضخم من أفراد تلك العائلة سلحت بها القوات الجوية لدى نحو ( 20 ) دولة من عالمنا المعاصر ، و تتمثل المهمة الرئيسية لأي من أفراد هذه العائلة في تدمير كافة الأهداف الجوية داخل الحد الأقصى لعمل رادار الطائرة ، فضلا عن تدمير كافة الأهداف الأرضية باستخدام الأسلحة التقليدية الغير موجهة . لذاجهزت الطائرة ( ميج - 29 ) بعدد ( 7 ) منصات خارجية للأسلحة ، أربعة منها للدانات و الصواريخ الغير موجهة جو / أرض من طرازات (S - 5 / 8 / 24 ) و في حدود ( 3,5 ) أطنان . و يضاف الى هذا مدفع ( 30 ) مم و نحو ( 150 ) طلقة له ، فضلا عن عدد ( 8 ) صواريخ جو / جو حديثة ،اثنين منها متوسطة المدى الطراز ( R - 27 ) و ( 6 ) قصيرة المدى من الطرازين ( R - 73 ) و ( R - 60 ) .
يزن الصاروخ ( R - 73 ) نحو ( 105 ) كجم و تزن رأسه المدمر ( 7,3 ) كجم ، و يبلغ طوله ( 2,9 ) متر و قطره ( 17 ) سم و باع جناحيه ( 51 ) سم ، و يصل مداه حتى ( 20 ) كم . أما الصاروخ ( R - 60 ) فمداه حتى ( 10 ) كم و طوله ( 2,1 ) متر و قطره ( 12 ) سم و لا تتجاوز زنة رأسه المدمر ( 3,5 ) كجم . و يوجه كلا الصاروخين بالأشعة تحت الحمراء ، و يمكنهما الاشتباك مع الاهداف المعادية التي تبلغ سرعتها ( 2500 ) كم في الساعة فأقل ، حتى لو مناورة هذا الهدف عند أقصى حد و هو ( 12 ) G ، طالما هو يطير على ارتفاع ( 20 ) متر حتى ( 20 ) كم من سطح الأرض . أما الصاروخ ( R - 27 ) بكل من الأشعة تحت الحمراء و الأشعة الرادارية نصف الايجابية ، و يتميز بقدرته على اصطياد الهدف الجوي المعادي من ارتفاع ( 20 ) متر و حتى ( 27 ) كم من سطح الأرض حتى لو بلغت سرعته ( 3500 ) كم في الساعة ، الاانه لا يمكنه التعامل مع الأهداف الت تتعدى مناوراته ( 8 )G يبلغ قطر هذا الصاروخ ( 23 ) سم و باع جناحيه ( 97 ) سم , و يوجد هذا الصاروخ في طرازين يختلفان في طريقة الاطلاق ، فالأول انبوبي الاطلاق يبلغ طوله ( 3,8 ) متر و يزن ( 245 ) كجم و الثاني يطلق من القضبان و يبلغ طوله ( 4,08 ) متر و يزن ( 253 ) كجم منها ( 39 ) كجم زنة رأسه المدمر .


الفدائي المصري

عضو مميز
إنضم
9 يناير 2008
المشاركات
160
التفاعلات
8
تعمل عائلة الطائرة ( ميج - 29 ) بعدد ( 2 ) محرك توربيني طراز ( Rd - 33 ) قوة دفعه ( 8,3 ) أطنان ، و يتألف طاقمها من طيار واحد و يبلغ طولها ( 17,32 ) متر و ارتفاعها ( 4,73 ) متر و باع جناحيها ( 11,36 ) متر . تصل مناورة الطائرة الى ( 9 ) G و سرعتها حتى ( 2400 ) في الساعة و مداها حتى ( 1500 ) كم و تعمل على ارتفاع ( 18 ) كم من سطح الأرض ، يمكن لرادارتها كشف الاهداف الجوية على مدى ( 60 ) كم وزن الاقلاع للطائرة ( 17,72 ) طنا و يزن وقودها ( 4,3 ) أطنان ، و تعتبر الطائرة الاولى في العالم بنظامي شفط هواء للمحركات ، حيث تعمل فتحات الشفط الضخمة للمحركات أثناء الطيران . بينما تغلق هذه الفتحات تواجدها على الممرات أو عند الطيران على مقربة من الأرض ، و ذلك لمنع دخول أي شئ من الأرض داخل محركاتها ، ويستعاض عنها بشفاطات مروحية موجودة أعلى الجناحين . هذا و قد شهد شهر أغسطس 2003 أولى الطلعات التجريبية لأحداث أفراد تلك العائلة ، و هي الميج - 29 ( Ovt ) و التي تعرف أحيانا ميج - 29 ( Vft ) . و هذا الطراز مزود بنظام حديث للدفع من خلال توجيه فتحات عادم المحركين ، مما يتيح انحرافا ثلاثي الأبعاد للعادم . و يزيد من قدرة الطائرة على المناورة الحادة ، بل و الاقلاع من ممرات أقصر حتى لو كانت غير جيدة التمهيد كما تم تزويد الميج - 29 ( Ovt ) بمحركين متطورين من طراز ( Rd - 133 ) مع تسليحها بمنظومة أكثر تطورا من كل الصواريخ الموجهة جو / جو و من رادارات الكشف و التتبع . و هو ما يتيح لها تتبع عشرة أهداف جوية على بعد ( 245 ) كم في وقت واحد ، تبقى الاشارة الى أن الطائر ( ميج - 29 Ovt ) باتت أفضل مقاتلة قاذفة في عالم القرن الحادي و العشرين .


IF-15C

عضو مميز
إنضم
3 سبتمبر 2007
المشاركات
3,657
التفاعلات
72
يعطيك العافية اخوي الفدائي اتمنى ادراج صور للطائرة وتسليحها
والرادار ان امكن يعطيك العافية مقدرين تعاونكم
وما ادري هل فعلا تعاقدت مصر على الطائره ام لا
تحياتي وشكرا على الموضوع

إنضم
29 سبتمبر 2007
المشاركات
265
التفاعلات
4
استغرب ليش مايستخدمون R-77 على الميغ وهو اكثر تطور ودخل الخدمة في عام 1994
ويبغ مداه 90 كلم وايضا الصاروخ R-77m1 الي يبغ مداه 175 كلم
ليش تسلح الميغ 29 بصاروخ اقل وفيه صاروخ اقوى واحدث منه

هذي صورة ال R77


التعديل الأخير:

الفدائي المصري

عضو مميز
إنضم
9 يناير 2008
المشاركات
160
التفاعلات
8
يعطيك العافية اخوي الفدائي اتمنى ادراج صور للطائرة وتسليحها
والرادار ان امكن يعطيك العافية مقدرين تعاونكم
وما ادري هل فعلا تعاقدت مصر على الطائره ام لا
تحياتي وشكرا على الموضوع
لا أستطيع أن أجزم بوجودها في مصر
فليس هناك دليل مادي قاطع على هذا
كلها اشاعات تحتمل الصدق و الكذب


ضرار

عضو
إنضم
12 أكتوبر 2008
المشاركات
393
التفاعلات
5
انها طائرة تستحق التقدير ولكن اعتقد انه من الممكن تسليحها تسليح احدث


rouger

عضو
إنضم
9 يوليو 2008
المشاركات
71
مشكووووووووووووووووووووووووووور ..............................
.....................................................................................


الشرير

عضو
إنضم
8 سبتمبر 2008
المشاركات
836
التفاعلات
4
كل ما سمعت من إشاعات ان مصر سعت خلال عام 2006 لمتلاك سرب من هذه المقاتله و انه يقوم بعمل نسخه مخصصه لمصر


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,794
التفاعلات
40,958 34
الدولة
Egypt
بالنسبة لكلام كثير حول الميج 29 المصرية

لا كلام مؤكد حولها والكلام بين إشاعات وقرائن وتسريبات إعلامية غير مؤكدة

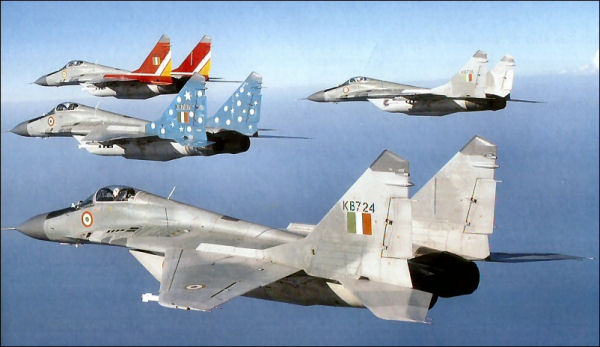

الميج 29 في صور











مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,794
التفاعلات
40,958 34
الدولة
Egypt

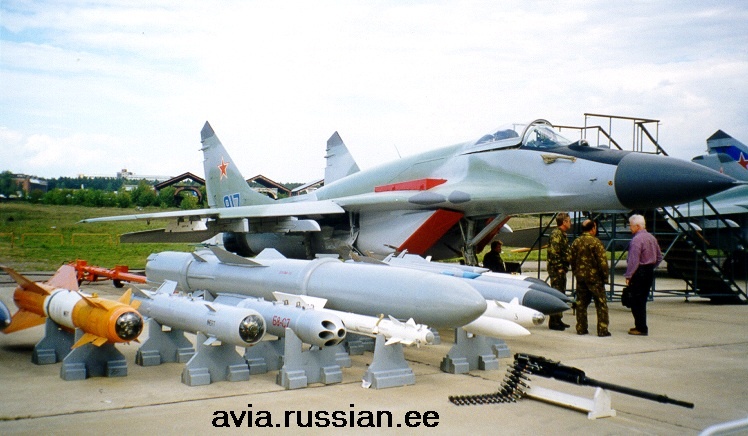

التسليح

· مدفع من نوع (Cannon) عيار (30 مم). طراز (GSh-301) متعدد الفوهة ويشتمل على ثلاثـة حوامل أسفل كل جنـاح، وتحمل أيضاً صورايخ جو/ جو (AA-10) للمدى الطويل، وصواريخ (AA-11) للمدى القصير.

· تحميل حتى 3000 كجم من الذخائر وتشمل على الآتي:

ـ صاروخين جو/ جو من طراز (Alamo A)، (BVR AA-10) ويستخدما في المهام القتالية.

ـ أو ستة صواريخ جو/ جو، قصيرة المدى من نوع (AA-8 phid)

ـ أو ستة صواريخ جو / جو، موجهة بالأشعة تحت الحمراء. من نوع (AA-11 Archer IR)

ـ قنبلة نووية عيار (30 كطن) من طراز (RN-40)

ـ قنابل مختلفة الوزن

ـ صواريخ حرة

ـ صواريخ موجهة جو/ أرض.

· وفي حالة الهجوم ـ يمكن للطائرة أن تحمل ثلاثة أحجام من صواريخ جو/ أرض وتستخدم القوات الجوية السوفيتية (سابقاً) الأعيرة (240 مم، 80مم، 57مم) وبالمثل أنواع مختلفة من القنابل الثقيلة.

· رادار استكشاف وتحديد موقع الهدف للطائرة (الميج ـ 29) "Fulcrum" سطح يصدر نبضات رادار، تستكشف وتحدد موقع الهدف وتميز طائرات العدو التي تطير أسفلها وحينئذ توجه صواريخ جو/ جو إليها. ويعتقد أن هذا الرادار غير قادر على تتبع مسار طائرة معادية بينما هو يبحث عن تهديد آخر إضافي.

وطبعا صواريخ R-73 , R-77


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,794
التفاعلات
40,958 34
الدولة
Egypt
رادار ال Zhuk-M مداه في هجوم أمامي look up هو 130 كم لهدف 3 متر مربع rcs و 50 كم لنفس الهدف في هجوم خلفي أما في نمط look down هو 120 كم في هجوم أمامي و 40 كم في الهجوم الخلفي , و يستطيع تتبع 10 أهداف على الأقل تصل الى 20 هدف في أحسن الأحوال , و
MTBF هو 200 ساعة , يمكنه مقيادة الصواريخ الجديدة r-77m و r-27er1




N019ME > MiG-29S Fulcrum-C (dernières versions) > Portée max : 120 km


peacemaker

صقور الدفاع
إنضم
17 فبراير 2009
المشاركات
7,950
التفاعلات
10,167
رد: الميج - 29

ميج-29 ممتازة لكن يعيبها استهلاك الوقود

إنضم
31 يوليو 2008
المشاركات
3,352
التفاعلات
51
رد: الميج - 29

الصورة اللى فوق هتلاقو الميج 29 عليها علم المانيا والدفتين عليهم علم المانيا وفرنسا والجسم علية شكل شعار امريكا .. هو الناتو بيستخدم الميج 29 ولا اية


knight_76

عضو
إنضم
5 مارس 2009
المشاركات
9
رد: الميج - 29

قد يكون التليح الخفيف القصير المدى بسبب كون الطائرة مصمم في الغالب للقتال القريب و لتوفير امكانيات مناورة اكبر


Tunguska.

عضو
إنضم
23 فبراير 2009
المشاركات
184
التفاعلات
2
رد: الميج - 29

ان شاء الله نشوفها في أجواء مصر


Black Eagle Tank

عضو مميز
إنضم
11 أكتوبر 2009
المشاركات
826
التفاعلات
18
رد: الميج - 29

تم تصميم المقاتلة في مطلع الثمانينات بصفتها طائرة حربية حديثة تدشن عصرا جديدا في عملية تطوير المقاتلات الخفيفة. وتتصف المقاتلة "ميغ 29" بالقابلية العالية للمناورة في المعارك الجوية والقدرة الفائقة على ضرب العدو بالصواريخ المتوسطة المدى والصواريخ القصيرة المدى الموجهة. وتستخدم المقاتلة لتدمير كافة انواع الاهداف الجوية بواسطة الصواريخ الموجهة ونيران المدفع ، وذلك حتى في الظروف الجوية المعقدة وعلى خلفية التشويشات المعادية.
