* نظام الكشف و التعقب OSF Optronique Secteur Frontal الكهروبصري :
يتكون من الآتي :
(1) نظام IRST Infrared Search & Track للكشف و التعقب الجوي و الذي يعمل ايضا ككاميرا تصوير حراري FLIR Forward Look Infrared radar للاهداف الارضية و يمتلك النظام مدى راصد يصل الى 100+ كم (يصل الى 130 كم ضد هدف من الخلف بسبب الانبعاث الحراري للمحرك و80 كم من الأمام ) ضد الاهداف الجوية متضمنة صواريخ الأمرام نفسها مع القدرة على رسم صورة للهدف بشكل واضح من مسافة 40+ كم وفي احدى التجارب نجح في التقاط طائرة سي 130 ورسم صورة لها من نفس المسافة المذكورة ووسط سماء مليئة بالسحب .
(2) كاميرا تيليفزيونية ذات نظام تصوير ثلاثي الابعاد مع نظام لاقط شديد الحساسية للتغيرات الضوئية CCD-TV Camera و يبلغ مداها الراصد 45 - 50 كم حيث يمكنها التقاط صورة طبيعية واضحة لأية طائرة من هذه المسافة .
(3) نظام تحديد مدى ليزري LRF Laser Range Finder يبلغ مداه 33 كم .
- الميزة في الـOSF هو منح المقاتلة ميزة اطفاء الرادار والاعتماد على الرصد الحراري والكهروبصري + ميزة اطفاء منظومة IFF لتعريف العدو والصديق والاكتفاء بالتعرف البصري لباقي مقاتلات التشكيل بدون ادنى مشكلة بمعنى قدرة الدخول في نمط صامت تماما دون أية انبعاثات رادارية مع ربط المنظومة بباقي التشكيل بواسطة وصلة البيانات Data Link فوق سماء معادية دون معرفة العدو بوجود التشكيل في الاساس ، بخلاف قدرة المنظومة على اطلاق وتوجيه الذخائر والصواريخ الموجهة حراريا او كهروبصريا دون الحاجة لتشغيل الرادار .
الكاميرا التيليفزيونية تعمل في زاوية تصل الى 60 درجة لأنها ثابتة في حين ان منظومة IRST يمكنها الدوران في اتجاهات مختلفة كالرادار بزوايا تصل الى 90 درجة واصلا يمكن العمل بالـOSF وحدها كمنظومة رصد حراري / كهروبصري او ربطها مع منظومة الحرب الإلكترونية SPECTRA أيضا .

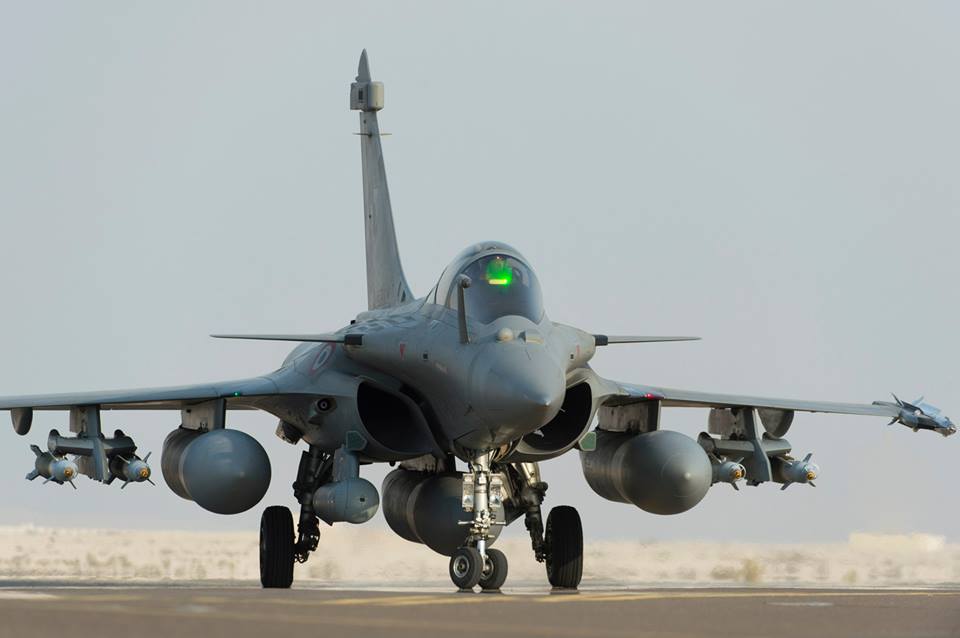

صور للمنظومة :
بالمناسبه هو موجود طبعا فى الرافال المصريه كل الحكايه انه حينما يكون مغلق لا تظهر الشاشات الواضحه فى الصوره وحينما يضغط الطيار على زر التشغيل تصبح شكلها كما بالصور وتظهر الشاشات هذا كل شىء
لاحظ فى الصوره دى وهو مغلق لا تظهر الشاشات
يتكون من الآتي :
(1) نظام IRST Infrared Search & Track للكشف و التعقب الجوي و الذي يعمل ايضا ككاميرا تصوير حراري FLIR Forward Look Infrared radar للاهداف الارضية و يمتلك النظام مدى راصد يصل الى 100+ كم (يصل الى 130 كم ضد هدف من الخلف بسبب الانبعاث الحراري للمحرك و80 كم من الأمام ) ضد الاهداف الجوية متضمنة صواريخ الأمرام نفسها مع القدرة على رسم صورة للهدف بشكل واضح من مسافة 40+ كم وفي احدى التجارب نجح في التقاط طائرة سي 130 ورسم صورة لها من نفس المسافة المذكورة ووسط سماء مليئة بالسحب .
(2) كاميرا تيليفزيونية ذات نظام تصوير ثلاثي الابعاد مع نظام لاقط شديد الحساسية للتغيرات الضوئية CCD-TV Camera و يبلغ مداها الراصد 45 - 50 كم حيث يمكنها التقاط صورة طبيعية واضحة لأية طائرة من هذه المسافة .
(3) نظام تحديد مدى ليزري LRF Laser Range Finder يبلغ مداه 33 كم .
- الميزة في الـOSF هو منح المقاتلة ميزة اطفاء الرادار والاعتماد على الرصد الحراري والكهروبصري + ميزة اطفاء منظومة IFF لتعريف العدو والصديق والاكتفاء بالتعرف البصري لباقي مقاتلات التشكيل بدون ادنى مشكلة بمعنى قدرة الدخول في نمط صامت تماما دون أية انبعاثات رادارية مع ربط المنظومة بباقي التشكيل بواسطة وصلة البيانات Data Link فوق سماء معادية دون معرفة العدو بوجود التشكيل في الاساس ، بخلاف قدرة المنظومة على اطلاق وتوجيه الذخائر والصواريخ الموجهة حراريا او كهروبصريا دون الحاجة لتشغيل الرادار .
الكاميرا التيليفزيونية تعمل في زاوية تصل الى 60 درجة لأنها ثابتة في حين ان منظومة IRST يمكنها الدوران في اتجاهات مختلفة كالرادار بزوايا تصل الى 90 درجة واصلا يمكن العمل بالـOSF وحدها كمنظومة رصد حراري / كهروبصري او ربطها مع منظومة الحرب الإلكترونية SPECTRA أيضا .
صور للمنظومة :
بالمناسبه هو موجود طبعا فى الرافال المصريه كل الحكايه انه حينما يكون مغلق لا تظهر الشاشات الواضحه فى الصوره وحينما يضغط الطيار على زر التشغيل تصبح شكلها كما بالصور وتظهر الشاشات هذا كل شىء
لاحظ فى الصوره دى وهو مغلق لا تظهر الشاشات
