بسم الله الرحمن الرحيم
* * *
الــــــــــسلام علــــــيكم

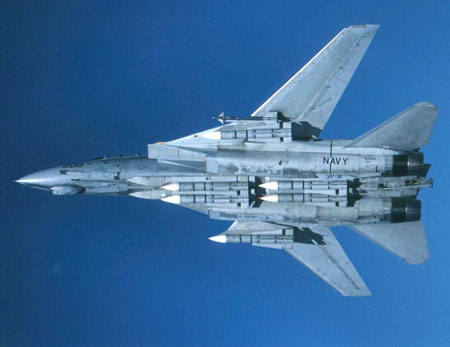

طائرة الأف-14، وهي التي نالت شهرة عالمية من خلال فيلم "توب جان"، ما زالت الطائرة المقاتلة الرئيسية للأسطول الأمريكي المحمولة على حاملات الطائرات منذ أوائل السبعينات.

وقد صُمِّمَت لكي تحمل صاروخ جو-جو بعيد المدى من طراز "فينيكس" – والذي لديه نظام تحكم قادر على مهاجمة ما يصل إلى ستة أهداف في كافة الأحوال الجوية وبالرغم من وجود تشويش إلكتروني، من مديات تربو على الـ100 ميل (161 كيلومترا).

وعانى محركا الطائرة النفاثان من مشاكل في النسخ المبكرة منها. ولدى النسخ المتأخرة محركات تربينية ذات مراوح من جنرال إلكتريك مزوّدة بمضارم خلفية، كل واحد منها يتمتع بقوة دفع تصل إلى 27,000 رطل (12و150 كيلوغرام).

وهذه المحركات تدفع بالطائرة بسرعة تفوق ضعفي سرعة الصوت.

إن سمة مميزة للأف-14 هي جناحاها المتحركان اللذان يتحكم بهما جهاز كمبيوتر: بحيث أنهما يندفعان إلى الأمام بزاوية قدرها 20 درجة لاكتساب القدرة على المناورة بسرعة بطيئة، ويرجعان إلى زاوية قدرها 68 درجة أثناء السير بمعدلات سرعة فائقة.

ولكن الأجهزة الأساسية للتحكم بالرحلة الجوية تستخدم كابلات على الطراز القديم من دون أي وصلة بينية بكمبيوتر.

الدور الرئيسي للتومكات هو الدفاع عن مجموعة حاملات الطائرات المقاتلة التي تنتمي إليها الطائرة ضد أي هجوم جوي.

ولكن في أواسط الثمانينات زُوِّدَت الطائرة بحجيرات تحت أجنحتها من طراز لانتيرن للملاحة والاستهداف بغية استخدام صواريخ تعمل بواسطة الأشعة تحت الحمراء وقنابل موجهة بالليزر ضد أهداف برية – مما أكسبها كنية جديدة هي "بومكات".

ويجلس فردان يشكلان الطاقم وراء بعضهما البعض: الطيار وضابط اعتراض راداري

شكرا عالموضوع
ولكن برغم الامكانيات الهائلة لهذه المقاتلة الا انها خرجت من الخدمة في صيف 2005 ووضعا في مخازن الاحتياط لاستخدامها في حالة الطواريء

شكرا عالموضوع
ولكن برغم الامكانيات الهائلة لهذه المقاتلة الا انها خرجت من الخدمة في صيف 2005 ووضعا في مخازن الاحتياط لاستخدامها في حالة الطواريء
تسلم على الاضافة اخي العزيز

معلومات تقنية :

النوع : طائرة معترضة متعددة المهام

المصنع : شركة جورمان

التحليق الأول: 21 ديسمبر 1970

الكمية المصنعة : 712 طائرة

السعر : 38 مليون دولار للطائرة الواحدة

الكراسي: صنع شركة Martin-Baker وتعمل بالدفع الصاروخي

هناك عدة طرازات من هذه الطائرة منها : F-14 A / F-14 B / F-14 D
التسليح :

تستطيع هذه الطائرة حمل صواريخ الجو / جو AIM-54 Phoenix و AIM-9 Sidewinders و AIM-7 Sparrows

تستطيع هذه الطائرة حمل صواريخ الكروز الأمريكية شديدة الإنفجار

زودت هذه الطائرة بمدفع رشاش من نوع M61 Vulcan






تستطيع هذه الطائرة حمل صواريخ الكروز الأمريكية شديدة الإنفجار

زودت هذه الطائرة بمدفع رشاش من نوع M61 Vulcan





ولذلك تسليحها يعتبر مشابه بحد ما لتسليح ال F-4 و F-15



محركات الطائرة من نوع General Electric F110 كل منهما بقوة 21600 قدرة حصانية




الرادار من نوع AN/APG-71 الرائع



الأداء : السرعة عند أقصى ارتفاع 2.4 ماخ ، أي 2515 كيلومتر في الساعة ، و أقصى ارتفاع للطيران 17070 متر

اشتركت هذه الطائرة بحرب عاصفة الصحراء عام 1991 وسقطت في هذه الحرب عدد من هذه الطائرة

أشهرها عندما اسقطت بواسطة صاروخ SAM-2 أرض / جو عندما كانت تقوم بتحليق فوق قاعدة الأسد الجوية العراقية ولكن طاقم الطائرة نجا

معلومات عامة :

الأبعاد :

الطول: 18.6 متر

الإرتفاع: 4.8 متر

باع الجناح: 19 متر



منقوووووووووووووووووووول

صراحة طائرة رهيبة وهى تستخدم فى اران باعداد قليلة وتسلم يداك
