رسميا السيسي يزرو موسكو في 9 مايو القادم و يشارك في احتفالاتها بعيد النصر

[راس البر]

عزيزي ليه كل ده نشتري مشروع جديد افضل بالتعاون مع الصين ويبقي مشروع مصري كامل علي فكره سعر 15 مليون ده البلوك1 البلوك2 ب30 مليون وضيف ال15 بتوعك وزود عليهم تكلفه رخصه الانتاج و مكونات خط الانتاج و تكاليف تعديل البدن تصميم و سبيكه هتلاقي الطياره اكثر من 50 مليون دولار

سعر الردار فيكسن 500 الايطالي 11 مليون و مع حزمة حرب الكترونية من الترونيكا و كمبيوتر جديد للمهام هيتضيف 15 مليون + 15 مليون سعر الطائرة نفسها هيكون عندك طائرة خفيفة برادار ايسا و افيونكس و حرب الكترونية غربي بسعر 30 مليون و بخصوص عمر الهيكل لنا تجربه في مضاعفة عمر هيكل الكالكروم 8 التدريبيه بما اكتسبناه من خبره صناعة هياكل الطائرات الغربية مع فرنسا

اعتقد الثاندر لن تستطيع مواجهة الاخطار المحتملة لسلاح الجو الصهيونى المتقدم جدا والعالى المستوى تدريبا و تسليحا و حتى اذا تم تذويدها بافيونكس و الكترونيات جيدة,
اذا كان لابد من مقاتلة صينى كصف ثانى فاعتقد الجى 10 سى (البلوك الثالث تحت التطوير) هتكون افضل من الثاندر فى مواجهة التهديدات المنتظرة, بعد تزويدها بحزمة افيونكس و تسليح على مستوى جيدة, حتى وان زادة التكلفة شوية, لان مش عايزين نظلم الطيارين و نحملهم فوق طاقتهم,



[AL RAGH]

اعتقد الثاندر لن تستطيع مواجهة الاخطار المحتملة لسلاح الجو الصهيونى المتقدم جدا والعالى المستوى تدريبا و تسليحا و حتى اذا تم تذويدها بافيونكس و الكترونيات جيدة,
اذا كان لابد من مقاتلة صينى كصف ثانى فاعتقد الجى 10 سى (البلوك الثالث تحت التطوير) هتكون افضل من الثاندر فى مواجهة التهديدات المنتظرة, بعد تزويدها بحزمة افيونكس و تسليح على مستوى جيدة, حتى وان زادة التكلفة شوية, لان مش عايزين نظلم الطيارين و نحملهم فوق طاقتهم,

مشاهدة المرفق 22412

الاف16 بعدد 220 طائره ستتحمل هذا الدور و هي احسن من الصيني وسيتم تطويرها من المعونه



[محمد عبدالله]

سعر الردار فيكسن 500 الايطالي 11 مليون و مع حزمة حرب الكترونية من الترونيكا و كمبيوتر جديد للمهام هيتضيف 15 مليون + 15 مليون سعر الطائرة نفسها هيكون عندك طائرة خفيفة برادار ايسا و افيونكس و حرب الكترونية غربي بسعر 30 مليون و بخصوص عمر الهيكل لنا تجربه في مضاعفة عمر هيكل الكالكروم 8 التدريبيه بما اكتسبناه من خبره صناعة هياكل الطائرات الغربية مع فرنسا

سعر الردار فيكسن 500 الايطالي 11 مليون و مع حزمة حرب الكترونية من الترونيكا و كمبيوتر جديد للمهام هيتضيف 15 مليون + 15 مليون سعر الطائرة نفسها هيكون عندك طائرة خفيفة برادار ايسا و افيونكس و حرب الكترونية غربي بسعر 30 مليون و بخصوص عمر الهيكل لنا تجربه في مضاعفة عمر هيكل الكالكروم 8 التدريبيه بما اكتسبناه من خبره صناعة هياكل الطائرات الغربية مع فرنسا

الرادار فيكسن 500 لن يقدم شى على الاطلاق
فمداه 65 كم تقريبا
اى طائرة ثاندر تحمله ستسحق من قبل اى طائرة اسرائيلية
الحل فى رادار مثل الجوك فجا 35
قدرة كشف 200 كم ضد هدف 3 متر مربع
وقتها ستصبح الثاندر ند قوى للصوفا
وند اقوى بالنسبة للراعم



[AL RAGH]

الرادار فيكسن 500 لن يقدم شى على الاطلاق
فمداه 65 كم تقريبا
اى طائرة ثاندر تحمله ستسحق من قبل اى طائرة اسرائيلية
الحل فى رادار مثل الجوك فجا 35
قدرة كشف 200 كم ضد هدف 3 متر مربع
وقتها ستصبح الثاندر ند قوى للصوفا
وند اقوى بالنسبة للراعم

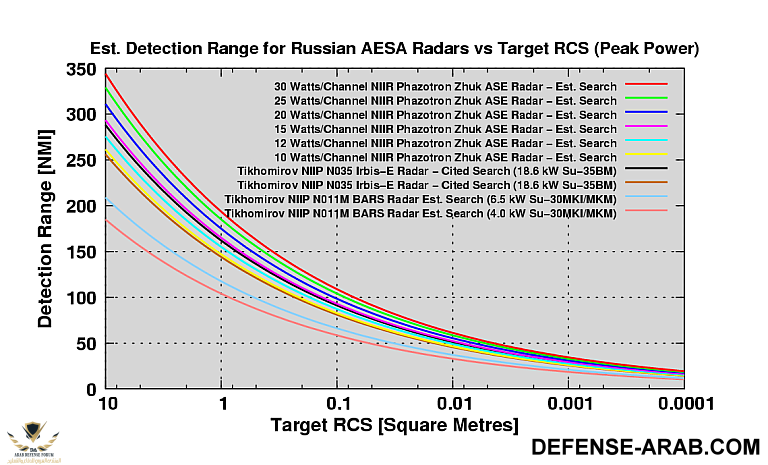

المدي الحقيقي للرادار ZUHK-AE FAG-35. هو 160 كم فقط من برشور الشركه و ليس 200 كم كما هو شائع في المواقع العسكريه علي النت



[محمد عبدالله]

المدي الحقيقي للرادار ZUHK-AE FAG-35. هو 160 كم فقط من برشور الشركه و ليس 200 كم كما هو شائع في المواقع العسكريه علي النت

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

مصدر ان مدى الرادار 200 كم ضد هدف 3 متر مربع
موديولات الرادار من نوع GaN



[الدرع المصري]

الرادار فيكسن 500 لن يقدم شى على الاطلاق
فمداه 65 كم تقريبا
اى طائرة ثاندر تحمله ستسحق من قبل اى طائرة اسرائيلية
الحل فى رادار مثل الجوك فجا 35
قدرة كشف 200 كم ضد هدف 3 متر مربع
وقتها ستصبح الثاندر ند قوى للصوفا
وند اقوى بالنسبة للراعم

اولا رادار جوك روسيا لن تسمح لك بتركيبه على الثاندر
ثانيا رادار فيكسن مداه 110 كم ضد طائرة مقاتلة و مع الاواكسي اصلا سيكون مؤمن جدا و لعلم هذا الرادار مداه افضل من مديات اف 16 الموجوده حاليا و من طيار مقاتل الاف 16 ترصد طائرة مقاتلة من مدي 100 كم لكن مع الاواكسي يكون وضعها جيد اما ما يقوله الامريكان عن مدي 280 كم فهذا ضد طائرات النقل و القاذفات . و انا كنت اقصد فيكسن 1000 لكن اخطأت , فيكسن 500 لطائرات التدريب ايرماكي و فالكون اف 50 الكورية .



[الدرع المصري]

Description: The Vixen 1000ES is an active electronically scanned array (AESA) radar designed for 4.5+ generation multi-role fighter aircraft. The system features both air-to-air, air-to-sea and air-to-ground modes including interleaved operation, ensuring high availability and reliability. The Vixen 1000ES radar is a collaborative program with SELEX Galileo, SAAB Microwave and SAAB Aerosystems to equip the Gripen NG with an state-of-the-art radar system based on the Vixen radar family.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

Vixen 1000E is a high performance AESA radar designed for fighter/interceptor aircraft building on over 60 years of Selex ES’s fire control radar experience. Vixen 1000E features an innovative roll-repositionable AESA antenna to provide a full ±100º field of regard allowing maximum situational awareness and platform survivability.
Related links

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[الدرع المصري]

المدي الحقيقي للرادار ZUHK-AE FAG-35. هو 160 كم فقط من برشور الشركه و ليس 200 كم كما هو شائع في المواقع العسكريه علي النت

مداه يزيد عن 160 كم و يصل الى 280 كم مع مضاعفة طاقة البث .



[AL RAGH]

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

مصدر ان مدى الرادار 200 كم ضد هدف 3 متر مربع
موديولات الرادار من نوع GaN

برشور الرادار من الشركه المنتجه راجع المدي



[AL RAGH]

مداه يزيد عن 160 كم و يصل الى 280 كم مع مضاعفة طاقة البث .



[الدرع المصري]

It features a target detection range of 140-to-160 km which can be extended to 250-280 km using more receive/transmit modules.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[AL RAGH]

It features a target detection range of 140-to-160 km which can be extended to 250-280 km using more receive/transmit modules.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

He said can be not Will be or should be
اذا الاعتماد علي التقدير الاساسي فلا تاكيد حتي الان علي زياده الموديلات و بالتالي الطاقه المنبعثه منها



[الدرع المصري]

He said can be not Will be or should be
اذا الاعتماد علي التقدير الاساسي فلا تاكيد حتي الان علي زياده الموديلات و بالتالي الطاقه المنبعثه منها

هذا كان بخصوص النسخة التجريبية الاولي FGA/29 الان يوجد النسخة FGA/35 , الصوررة البروشور مكتوب فيها Up to 160 KM اى ان المدي اكبر من 160 كم يعني ممكن 200 و ممكن اكثر من ذالك .



[jack.beton.agent]

في مصـر كل شئ ممكن
الي ربط منظومات الدفاع الجوية الامريكي مع الروسي مع المصري مع الفرنسي ومعاهم طيران صيني وروسي وفرنسي وامريكي يقدر يشغل اي شئ

ده ردى فى موضوع الربط ..
نظام القيادة والسيطرة المصرى تم من خلاله ميكنة جميع مراكز القيادة والسيطرة فى جميع الإتجاهات الإستراتيجية إلى هى :
* القطاع الألى الشرقى الفرقة 8 دجو ( الجيش 2 والجيش 3 الميدانيين ) .
* القطاع الألى المركزى "الفرقة 5 والفرقة 10 دجو" .
* القطاع الألى الغربى "الفرقة 12 دجو" .
* القطاع الألى الجنوبى "الفرقة 15 دجو" .
إزاى !!!!!!!
عن طريق ربط مركز قيادو الدفاع الجوى الرئيسى "ADOC" بمركزين قيادة واحد "تعبوى" وواحد "مشترك مع مركز قيادة القوات الجوية "AFOC" .. والمركزين "التعبوى والمشترك" تم ربطهم مع مراكز قيادة الدفاع الجوى "للجيوش التانى والثالث الميدانيين" وربطهم مع طائرات الإنذار المبكر ووسائل الإستطلاع المحمولة جواََ "E-2C" و "فوج الحرب الإلكترونية "E W" ..

والمراكز دى تم ربطها مع الطائرات بالأتى :

* مركز قيادة مشترك رئيسى "MCOC" والمركز ده مسئول عن المراكز الأتية : ...

1- مركز قيادة لواء صواريخ أرض/جو .
2- لواء إنذار "RR" .
3- كتيبة رادار "RB" .
4- شبكة مراقبة جوية بالنظر "VOP" .
5- مع مركز قيادة لواء صواريخ "هوك" " TSQ 73" .
6- وحدة ربط كتائب الصواريخ "الأنظمة المختلفة" الموجودة بالخدمة على كثرة أنواعها " SAM IU" .

*** يعنى الأنظمة الخاصة بالإستطلاع المحمولة جواََ المصرية سواء " E-2C" أو درونات الإستطلاع "UAV" أو (المناطيد الهوائية الخاصة بالإنذار" .. كل ده تم ربطة مع "ألوية الإنذار" و "شبكات المراقبة الجوية" و " فوج الحرب الإلكترونية" مع "مركز قيادة القوات الجوية" مع " ألوية صواريخ الهوك "HAWK PHASE 3" .. وعن طريق ""وحدات موائمة لربط كتائب الصواريخ أرض/جو)"" تم ربط كل هذا ب..
""ألوية وكتائب الصواريخ المتنوعة الموجودة بالخدمة لدى قوات الدفاع الجوى المصرية""
_ طبعاََ "نظام القيادة والسيطرة بيحقق مميزات فى منتهى الأهمية " لمعركة الأسلحة المشتركة الحديثة" عن طريق تبادل المعلومات فى الزمن الحقيقى دون أزمنة تأخير وتوفير موقف جوى ألى من خلال تكامل كافة عناصر الإستطلاع الأرضى المتيسرة والمحمولة جواََ فى طائرات "E-2C" وغيرها طبعاََ من الوسائل الجوية .. كل ده بيأدى فى الأخر زيادة زمن الإنذار المتاح لوحدات الصواريخ والمقاتلات الإعتراضية ......

******** أرجو أن أكون حاولت أوضح الصورة دون الدخول فى تفاصيل معقدة *******************

وعلى فكرة كل البرامج المستخدمة فى الأجهزة الخاصة بمراكز القيادة والسيطرة تم تصميمها بعقول مصرية صرف لأن الأمر ده حساس جداََ ..
وعلى فكرة "الصينيين" ربنا يخليهم لينا عملوا لينا وصلة "DATA LINK" بتعديلات بسيطة بنشغلها على أغلب الأنظمة فى موضوع الربط .. وفيه وصلة داتا تم تصميمها فى أحد مراكز البحوث العسكرية المصرية وحيحل محل الوصلات الصينى .



[practical magic]

ده ردى فى موضوع الربط ..
نظام القيادة والسيطرة المصرى تم من خلاله ميكنة جميع مراكز القيادة والسيطرة فى جميع الإتجاهات الإستراتيجية إلى هى :
* القطاع الألى الشرقى الفرقة 8 دجو ( الجيش 2 والجيش 3 الميدانيين ) .
* القطاع الألى المركزى "الفرقة 5 والفرقة 10 دجو" .
* القطاع الألى الغربى "الفرقة 12 دجو" .
* القطاع الألى الجنوبى "الفرقة 15 دجو" .
إزاى !!!!!!!
عن طريق ربط مركز قيادو الدفاع الجوى الرئيسى "ADOC" بمركزين قيادة واحد "تعبوى" وواحد "مشترك مع مركز قيادة القوات الجوية "AFOC" .. والمركزين "التعبوى والمشترك" تم ربطهم مع مراكز قيادة الدفاع الجوى "للجيوش التانى والثالث الميدانيين" وربطهم مع طائرات الإنذار المبكر ووسائل الإستطلاع المحمولة جواََ "E-2C" و "فوج الحرب الإلكترونية "E W" ..

والمراكز دى تم ربطها مع الطائرات بالأتى :

* مركز قيادة مشترك رئيسى "MCOC" والمركز ده مسئول عن المراكز الأتية : ...

1- مركز قيادة لواء صواريخ أرض/جو .
2- لواء إنذار "RR" .
3- كتيبة رادار "RB" .
4- شبكة مراقبة جوية بالنظر "VOP" .
5- مع مركز قيادة لواء صواريخ "هوك" " TSQ 73" .
6- وحدة ربط كتائب الصواريخ "الأنظمة المختلفة" الموجودة بالخدمة على كثرة أنواعها " SAM IU" .

*** يعنى الأنظمة الخاصة بالإستطلاع المحمولة جواََ المصرية سواء " E-2C" أو درونات الإستطلاع "UAV" أو (المناطيد الهوائية الخاصة بالإنذار" .. كل ده تم ربطة مع "ألوية الإنذار" و "شبكات المراقبة الجوية" و " فوج الحرب الإلكترونية" مع "مركز قيادة القوات الجوية" مع " ألوية صواريخ الهوك "HAWK PHASE 3" .. وعن طريق ""وحدات موائمة لربط كتائب الصواريخ أرض/جو)"" تم ربط كل هذا ب..
""ألوية وكتائب الصواريخ المتنوعة الموجودة بالخدمة لدى قوات الدفاع الجوى المصرية""
_ طبعاََ "نظام القيادة والسيطرة بيحقق مميزات فى منتهى الأهمية " لمعركة الأسلحة المشتركة الحديثة" عن طريق تبادل المعلومات فى الزمن الحقيقى دون أزمنة تأخير وتوفير موقف جوى ألى من خلال تكامل كافة عناصر الإستطلاع الأرضى المتيسرة والمحمولة جواََ فى طائرات "E-2C" وغيرها طبعاََ من الوسائل الجوية .. كل ده بيأدى فى الأخر زيادة زمن الإنذار المتاح لوحدات الصواريخ والمقاتلات الإعتراضية ......

******** أرجو أن أكون حاولت أوضح الصورة دون الدخول فى تفاصيل معقدة *******************

وعلى فكرة كل البرامج المستخدمة فى الأجهزة الخاصة بمراكز القيادة والسيطرة تم تصميمها بعقول مصرية صرف لأن الأمر ده حساس جداََ ..
وعلى فكرة "الصينيين" ربنا يخليهم لينا عملوا لينا وصلة "DATA LINK" بتعديلات بسيطة بنشغلها على أغلب الأنظمة فى موضوع الربط .. وفيه وصلة داتا تم تصميمها فى أحد مراكز البحوث العسكرية المصرية وحيحل محل الوصلات الصينى .

ما هو انت امامك حلين , يا إما تجيب مصدر يا إما ترفع صورة كارنية يوضح قيادتك لقوات الدفاع الجوى المصرى , إنت بتجيب التأكيد الصارم ده منين



[jack.beton.agent]

ما هو انت امامك حلين , يا إما تجيب مصدر يا إما ترفع صورة كارنية يوضح قيادتك لقوات الدفاع الجوى المصرى , إنت بتجيب التأكيد الصارم ده منين

أحب أعرفك بنفسى "الفريق أح /م" عبد المنعم التراس .. المهنة : خبير عسكرى ..



[House]

برشور الرادار من الشركه المنتجه راجع المدي

المشكلة ان الصورة دي غير موضحة لا عدد الموديولات ولا قطر الرادار
لكن الملاحظ ان عدد الاهداف التي يمكن تعقبها 30 فقط والقدرة على الالتحام مع 6 في نفس الوقت
وهي دي بالظبط الارقام المعلنة عن fga 29
وده يخليني اعتقد ان المقصود هنا هو المواصفات الاولى لهذا النوع من الرادارات اللي عدد موديولاته كانت فقط 680 .. خصوصا انه الرادارين تطوير من بعض (او زيادة فقط في عدد الموديولات او طاقة البث) وبيطلق عليهم نفس الاسم كثيرا

the FGA-29 features a 500 mm antenna and 680 T/R modules. Was stated for initial stage performance to have a detection range of 120 km for 3m2 targets and able to track 30 targets and engaged 6 of those at any one time. Later the performance was raised to 148 km for detection and tracking

اما التحديث الاخير بتاعه فبدايته هي 200 كم (قابلة للزيادة) وعدد موديولاته 1016

The FGA-35 featured 700mm antenna and 1016 T/R modules (originally planned 1064) with initial stage performance of a 200 km detection range for 3m2 RCS target. Able to track 60 and engaged 6 of those at any one time. The FGA-35 was later relabeled as FGA-29.



[EGY]

للأسف التواريخ تقول اننا تأخر كثير فى الصفقات والتجديدات
كان يجب علينا البدء فى التجديدات منذ فترة مضت
فى ظل تلك التواريخ سيصل الكثير للأعداء امثال f-35 وغيرها

الاشاعات عن j-31 راحت لفين

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

-

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[jack.beton.agent]

الرادار ""Zhuk-AE"" وهو رادار ""AESA"" متطور
يستطيع رصد اهداف جوية حتى مديات اكبر من 130 كم
ويمكنه رصد اهداف ارضية حتى مدى 200 كم .
كما يستطيع رصد 30 هدف جوى والالتحام مع (6) منهم بنظام "track while scan"
كما يمكنه تغذية ال "helmet-mounted sighting" بمعلومات عن الهدف
الى جانب قدرتة الجيدة على مقاومة التشويش
** من المخطط للمقاتله اضافة رادار معدل ذو قطر اكبر وتكون قدراته (250 كم) فى القتال جو-جو.​

​

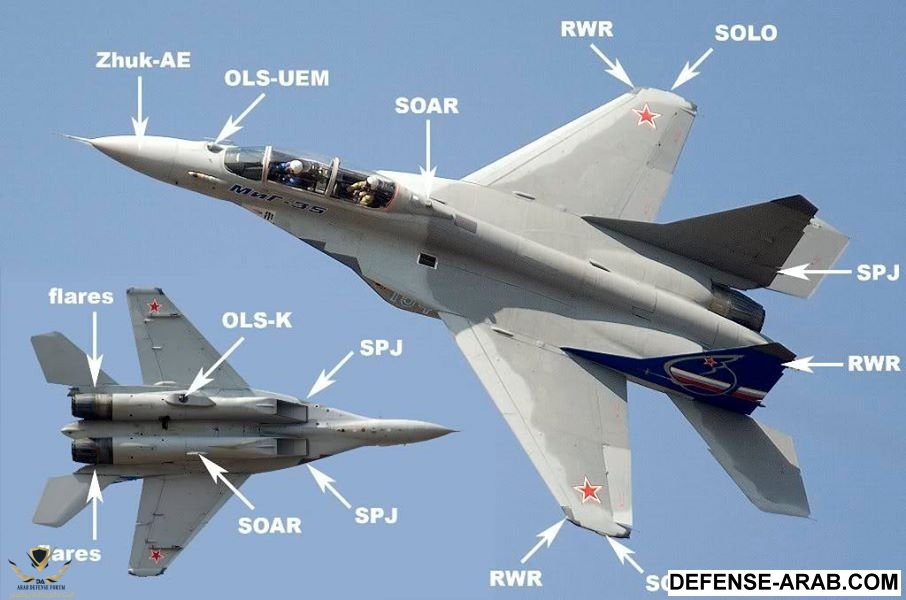

... طب تيجى ننظر للأفيونكس بنظرة أشمل ...

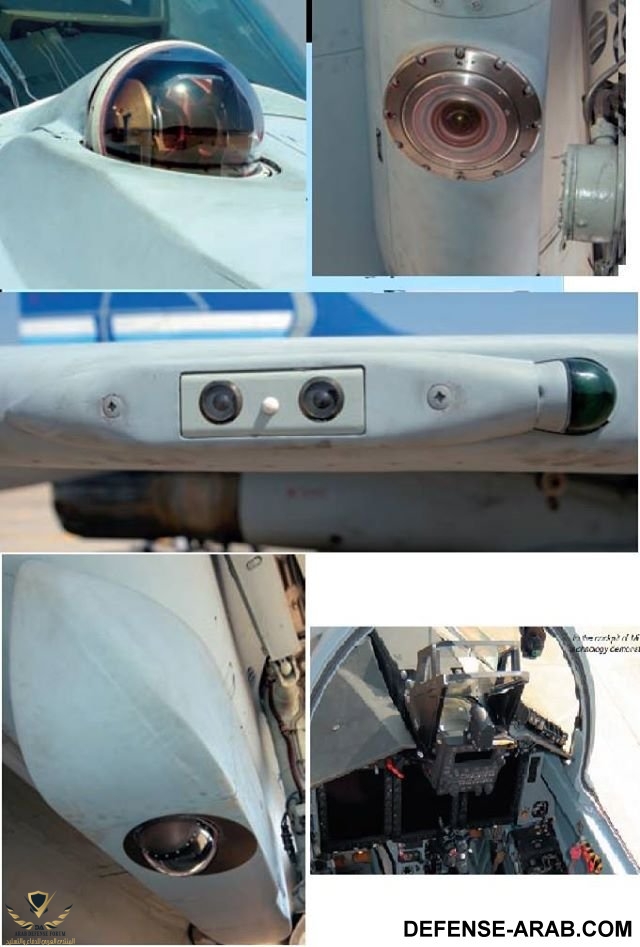

** منظومة متكاملة من انظمة الرصد البصرى :​

1- منظومة "OLS-UEM" :
وتقع امام الكابينة مباشرة و هي نظام "Farward looking infrared او IRST"
مخصص للرصد والتتبع الاهداف الجوية النظام يرصد الاهداف بالاشعة تحت الحمراء
وايضا رصد تلفيزيونى ويستطيع رصد هدف من مدى (45 كم)
كما يملك النظام laser rangefinder بمدى (15 كم) .

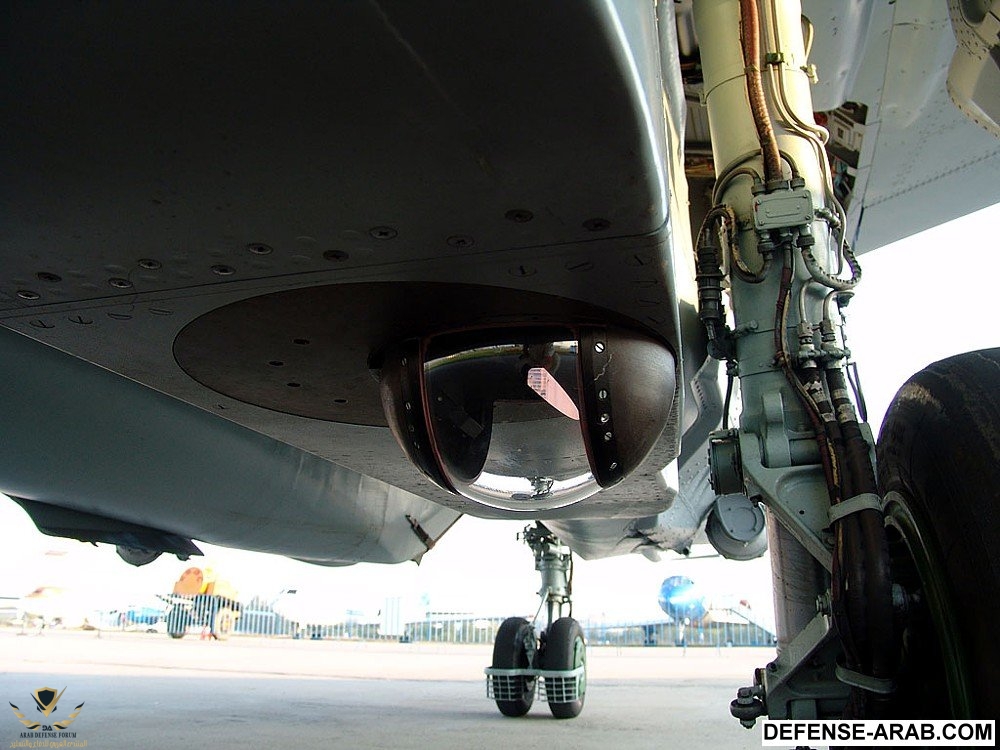

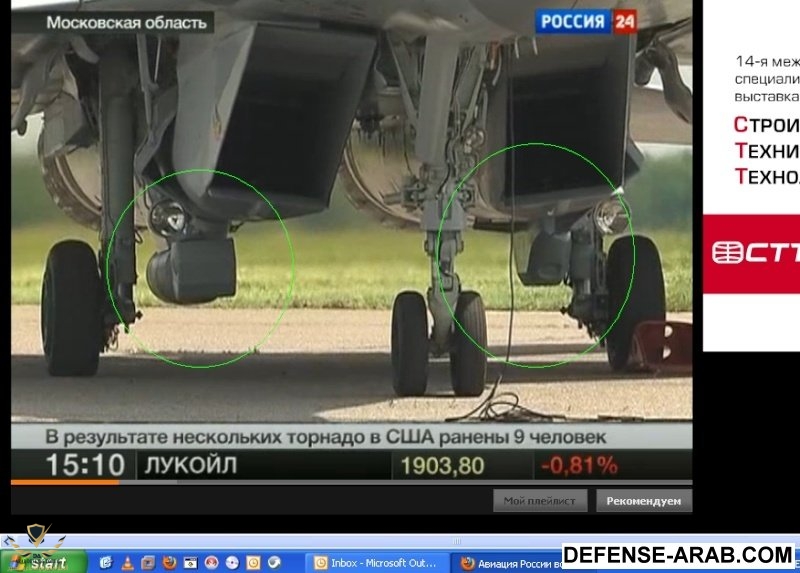

2- منظومة "OLS-K" :
و هي نظام IRST مخصص للرصد والتتبع وتوجيه الاسلحة الذكية ضدد الاهداف الارضية
يقع اسفل البدن باتجاه اليسار , وهو يتمثل فى نظامى "IR" , "TV Sensor" ,
"laser rangefinder and laser spot sensor" .
و يمكن للنظام رصد دبابة من مدى (20 كم) وقطع بحرية من مدى (40 كم)
ويمكنه توجيه القنابل الذكية والصواريخ الموجه بالليزر على الاهداف
كما يمكنه رصد الليزر الصادر من المقاتلات المعادية
" target designator and laser spot sensor "

3- اسفل البدن يوجد نظام "Laser warning system"
كما تحمل على اطراف الاجنحة ايضا انظمة "Laser warning system" .

4- اعلى البدن خلف الكابينة نظام رصد للصواريخ "soar" .


5- اسفل المحرك الايسر نظام "Missile warning system"
يمكنها رؤية بدرجة 360 درجة ويمكنه رصد صواريخ جو-جو من مدى 30 كم
وصواريخ سام من مدى 50 كم وصواريخ دفاع جوى محمولة على الكتف من مدى 10 كم .

6- المقطع الرادارى المنخفض للمقاتلة حيث يبلغ المقطع للمقاتلة "mig-29k"
والتى تم بناء الميج35 عليها الى 1 متر مربع
فيعتقد بان مقطعها الرادارى حوالي 1 متر مربع
وذلك عن طريق التعديلات فى البدن والمواد المسختدمة فى الصناعة الى جانب استخدام ال "RAM" .

7- قدرة المقاتلة على مقاومة التشويش وقدراتها الشخصية فى الحرب الاكترونية
وذلك لتضمنها نظام "SPJ jammer" على اطراف البدن بجانب ال "Air-intake" .

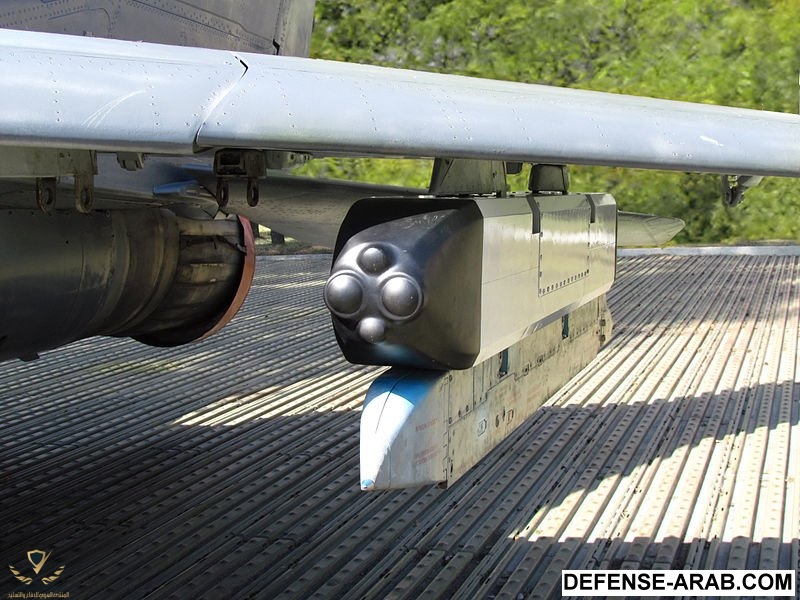

8- كذلك القدرة علي حمل مجموعة متنوعة من بودات التشويش مثل
"ADS Talisman pod’s" الذي يوفر الحمايه ضد
* جميع انواع الصواريخ جو - جو و ارض - جو النشطة و شبة النشطة راداريا
* جميع انواع الصواريخ جو - جو و ارض - جو الموجهة بصريا او بالليزر او شبة نشطة ليزريا
* نظم الدفاع الجوي الارضية .​



[practical magic]

أحب أعرفك بنفسى "الفريق أح /م" عبد المنعم التراس .. المهنة : خبير عسكرى ..

تصدق أنا كنت ممكن أصدقك فى موضوع التراس ده إنما تقول لى خبير عسكرى أهو ده الكدب بعينه , هو فى خبير عسكرى بالحلاوة والجمال ده .
