بسم الله الرحمن الرحيم ​

تقرير عن المدافع الرشاشة لأشهر الطائرات " سيتم الترتيب حسب طاقة المقذوف " Projectile Energy " من الأقوي للأقل " :
______________________________________________​

* أولا .. المقاتلة Su-35 / Mig-35 : تمتلك كلا من المقاتلتين المدفع أحادي السبطانة Gryazev-Shipunov GSh-30-1 عيار 30 مم .. تبلغ كثافته النيرانية 1500 - 1800 طلقة / دقيقة وسرعة الاطلاق 860 متر / ثانية ويمتلك 150 طلقة .. تُقدر طاقة المقذوف في هذا المدفع بحوالي 149.4 كيلوجول تقريبا ( الطاقة التي يحتاجها المقذوف للوصول لأقصى سرعة له منذ لحظة خروجه من فوهة المدفع ويظل مُكتسبا إياها إلى ان يتجاوز مداه المؤثر فيبدأ في فقدانها تدريجيا إلى ان يسقط وهذا مايدل على الفارق بين المدى الفعّال / المؤثر والذي يظل المقذوف محتفظا خلاله بكامل طاقته وبين المدى الاقصى الذي يمكن للمقذوف ان يبلغه بعد ان يكون قد فقد طاقته بالكامل وبالتالي فإن هذه الطاقة تمنحه القدرة على الاختراق بحسب نسبتها بالكيلوجول كما ذكرنا ) .

​

​

* ثانيا .. المُقاتلة Rafale : تمتلك الرافال مدفع أُحادي السبطانة من طراز GIAT-30 ذو العيار 30 مم قامت بتطويره فرنسا ليحل محل المدفع القديم DEFA 550 .. تبلغ كثافته النيرانية 2500 طلقة / دقيقة و تبلغ سرعة الاطلاق 1000 متر / ثانية ويمتلك 125 طلقة .. تُقدر طاقة المقذوف في هذا المدفع بـ144.5 كيلوجول تقريبآ .

​

​

* ثالثا .. المُقاتلة Typhoon / Jas-39 : تمتلك كلآ من التايفون و الجريبين المدفع الألماني أُحادي السبطانة من طراز Mauser BK-27 عيار 27 مم .. تبلغ كثافته التيرانية 1700 طلقة / دقيقة و تبلغ سرعة الاطلاق 1100 متر / الثانية ويمتلك 120 طلقة للجريبين و150 طلقة للتايفون .. تُقدر طاقة المقذوف في هذا المدفع بـ136.5 كيلوجول تقريبآ .

​

​

* رابعا .. المُقاتلة F-22 Raptor / F-15 / F-16 / F-18 : تمتلك كلآ من هذه المقاتلات المدفع الأمريكي سداسي السبطانة من طراز M61 Vulcan عيار 20 مم .. تبلغ كثافته النيرانية 6000 طلقة / دقيقة للنسخة M61A1 و 6600 طلقة / دقيقة للنسخة M61A2 وتبلغ سرعة الاطلاق حوالي 1050 متر / ثانية ويمتلك 511 طلقة للاف 16 و940 طلقة للاف 15 و578 طلقة للاف 18 و480 طلقة للاف 22 .. تمتلك المُقاتلة F-22 Raptor النسخة M61A2 بينما تملك المُقاتلات F-15 / F-16 / F-18 النسخة M61A1 وتبلغ طاقة المقذوف في هذا المدفع حوالي 54.5 كيلوجول تقريبآ ( طاقة منخفضة مقابل كثافة نيرانية هائلة ) .

النسخة M61A2 :

النسخة M61A1 :

يــــــــــــــــــــــــــــــــتبع ...



[jack.beton.agent]

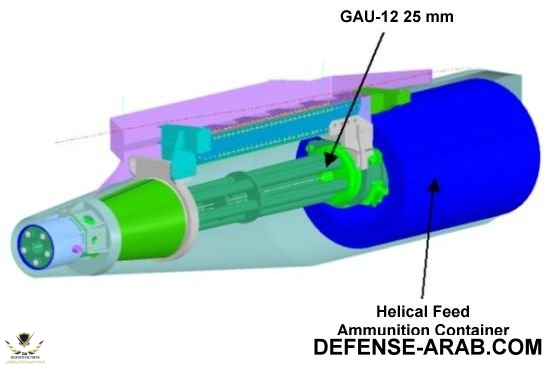

- خامسا وأخيرا .. المُقاتلة F-35 : تمتلك هذه المُقاتلة المدفع الأمريكي خُماسي السبطانة من طراز GAU-12/U عيار 25 مم .. تبلغ كثافته النيرانية 4200 طلقة / دقيقة وسرعة الاطلاق 1000 متر / الثانية ويمتلك 180 طلقة .. تُقدر طاقة المقذوف في هذا المدفع بحوالي 108 كيلوجول تقريبآ .



[batteryneon]

النظرية المريكية اكثر شمولا في هذه المدافع



[Zanka-Flow]

جميل



[ahmedessa]

بسم الله الرحمن الرحيم ​

تقرير عن المدافع الرشاشة لأشهر الطائرات " سيتم الترتيب حسب طاقة المقذوف " Projectile Energy " من الأقوي للأقل " :
______________________________________________​

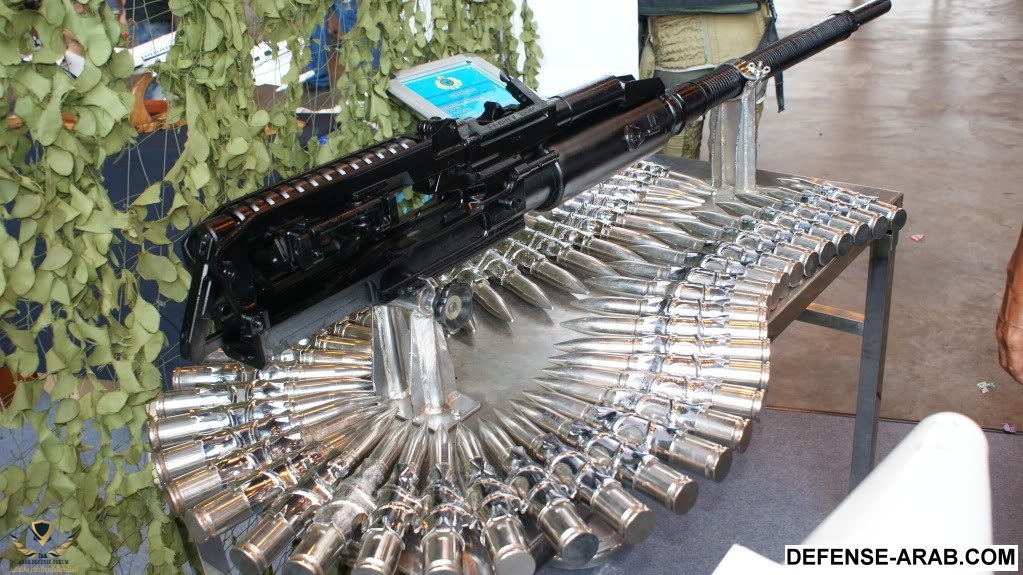

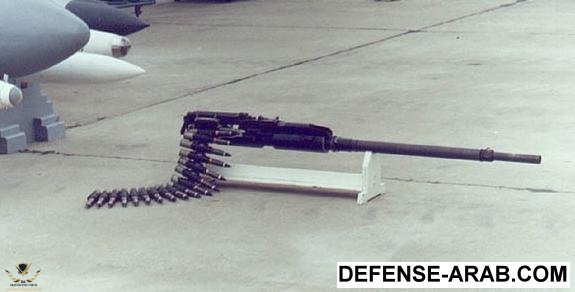

* أولا .. المقاتلة Su-35 / Mig-35 : تمتلك كلا من المقاتلتين المدفع أحادي السبطانة Gryazev-Shipunov GSh-30-1 عيار 30 مم .. تبلغ كثافته النيرانية 1500 - 1800 طلقة / دقيقة وسرعة الاطلاق 860 متر / ثانية ويمتلك 150 طلقة .. تُقدر طاقة المقذوف في هذا المدفع بحوالي 149.4 كيلوجول تقريبا ( الطاقة التي يحتاجها المقذوف للوصول لأقصى سرعة له منذ لحظة خروجه من فوهة المدفع ويظل مُكتسبا إياها إلى ان يتجاوز مداه المؤثر فيبدأ في فقدانها تدريجيا إلى ان يسقط وهذا مايدل على الفارق بين المدى الفعّال / المؤثر والذي يظل المقذوف محتفظا خلاله بكامل طاقته وبين المدى الاقصى الذي يمكن للمقذوف ان يبلغه بعد ان يكون قد فقد طاقته بالكامل وبالتالي فإن هذه الطاقة تمنحه القدرة على الاختراق بحسب نسبتها بالكيلوجول كما ذكرنا ) .

مشاهدة المرفق 21469

​

مشاهدة المرفق 21470

​

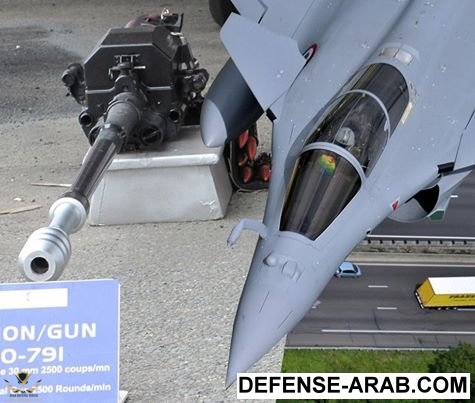

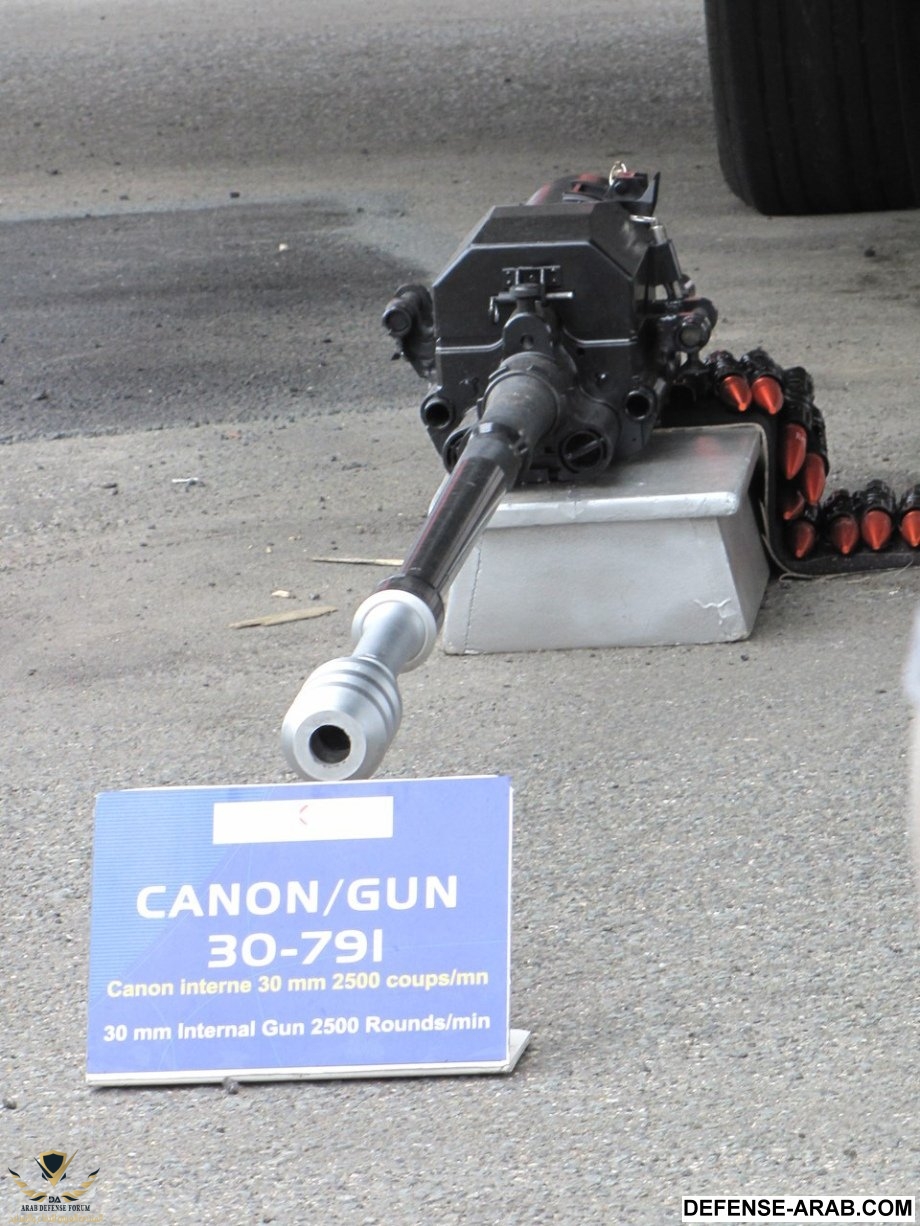

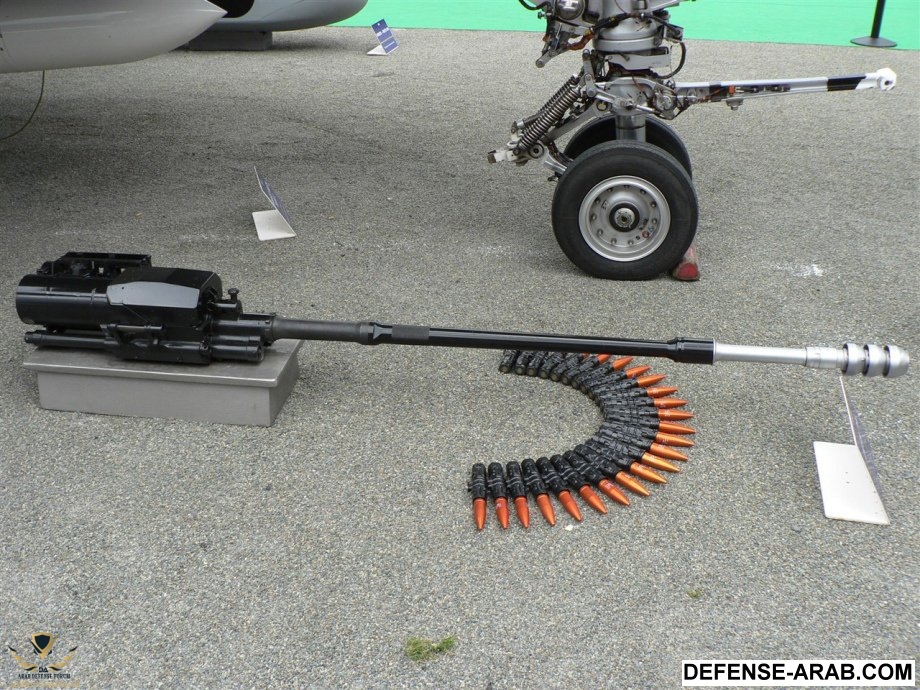

* ثانيا .. المُقاتلة Rafale : تمتلك الرافال مدفع أُحادي السبطانة من طراز GIAT-30 ذو العيار 30 مم قامت بتطويره فرنسا ليحل محل المدفع القديم DEFA 550 .. تبلغ كثافته النيرانية 2500 طلقة / دقيقة و تبلغ سرعة الاطلاق 1000 متر / ثانية ويمتلك 125 طلقة .. تُقدر طاقة المقذوف في هذا المدفع بـ144.5 كيلوجول تقريبآ .

مشاهدة المرفق 21471

​

مشاهدة المرفق 21472

​

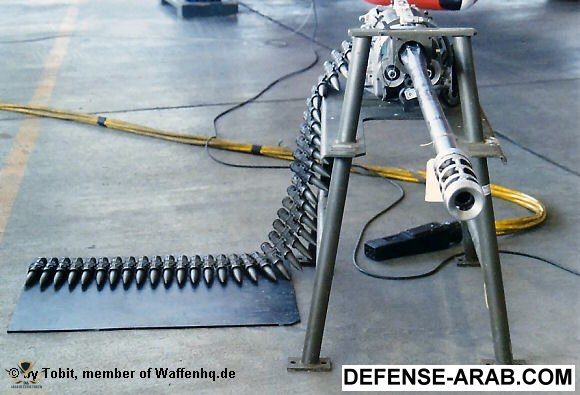

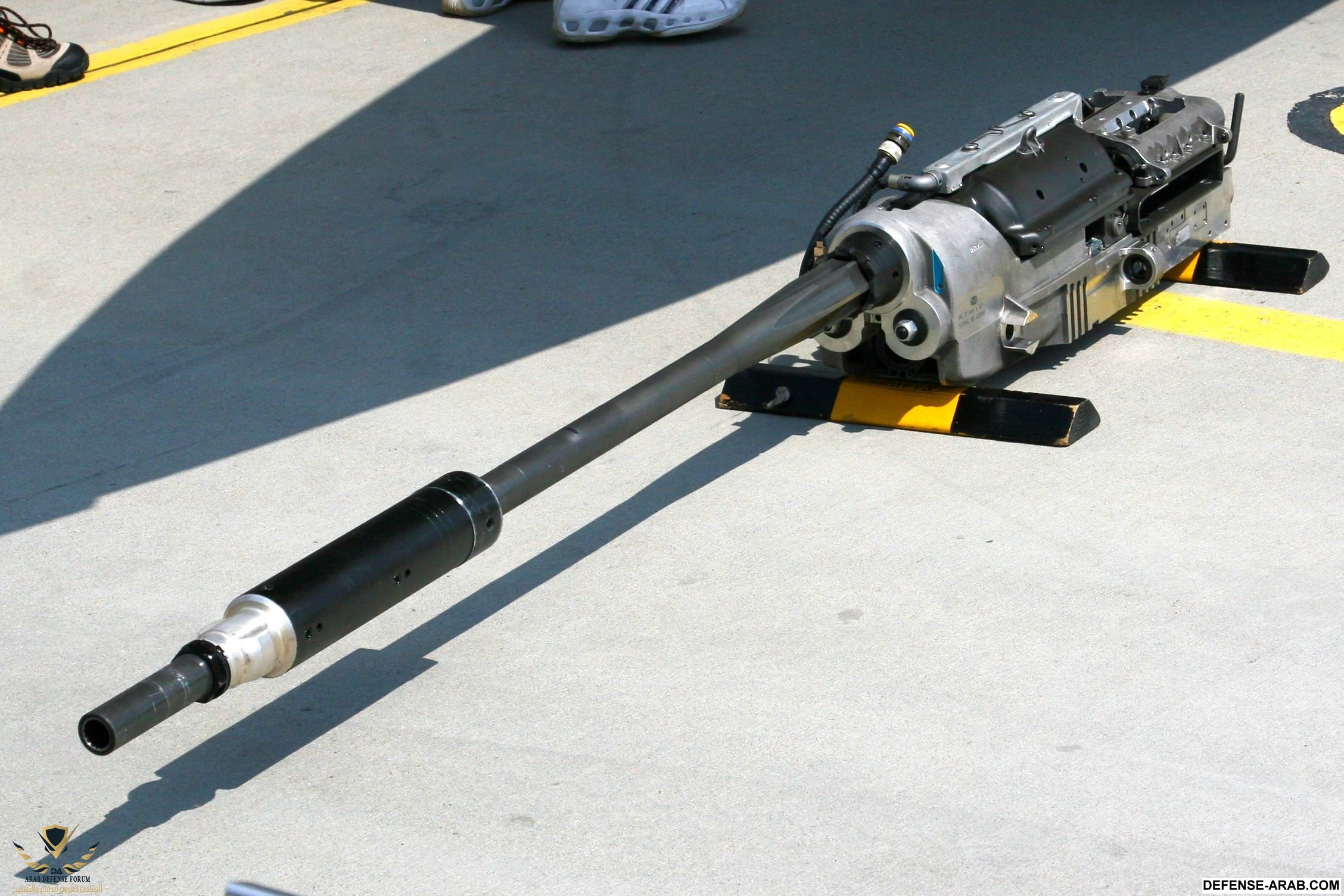

* ثالثا .. المُقاتلة Typhoon / Jas-39 : تمتلك كلآ من التايفون و الجريبين المدفع الألماني أُحادي السبطانة من طراز Mauser BK-27 عيار 27 مم .. تبلغ كثافته التيرانية 1700 طلقة / دقيقة و تبلغ سرعة الاطلاق 1100 متر / الثانية ويمتلك 120 طلقة للجريبين و150 طلقة للتايفون .. تُقدر طاقة المقذوف في هذا المدفع بـ136.5 كيلوجول تقريبآ .

مشاهدة المرفق 21473

​

مشاهدة المرفق 21474

​

* رابعا .. المُقاتلة F-22 Raptor / F-15 / F-16 / F-18 : تمتلك كلآ من هذه المقاتلات المدفع الأمريكي سداسي السبطانة من طراز M61 Vulcan عيار 20 مم .. تبلغ كثافته النيرانية 6000 طلقة / دقيقة للنسخة M61A1 و 6600 طلقة / دقيقة للنسخة M61A2 وتبلغ سرعة الاطلاق حوالي 1050 متر / ثانية ويمتلك 511 طلقة للاف 16 و940 طلقة للاف 15 و578 طلقة للاف 18 و480 طلقة للاف 22 .. تمتلك المُقاتلة F-22 Raptor النسخة M61A2 بينما تملك المُقاتلات F-15 / F-16 / F-18 النسخة M61A1 وتبلغ طاقة المقذوف في هذا المدفع حوالي 54.5 كيلوجول تقريبآ ( طاقة منخفضة مقابل كثافة نيرانية هائلة ) .

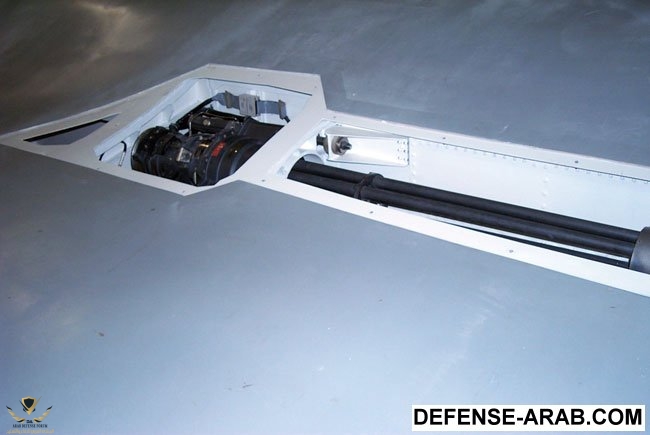

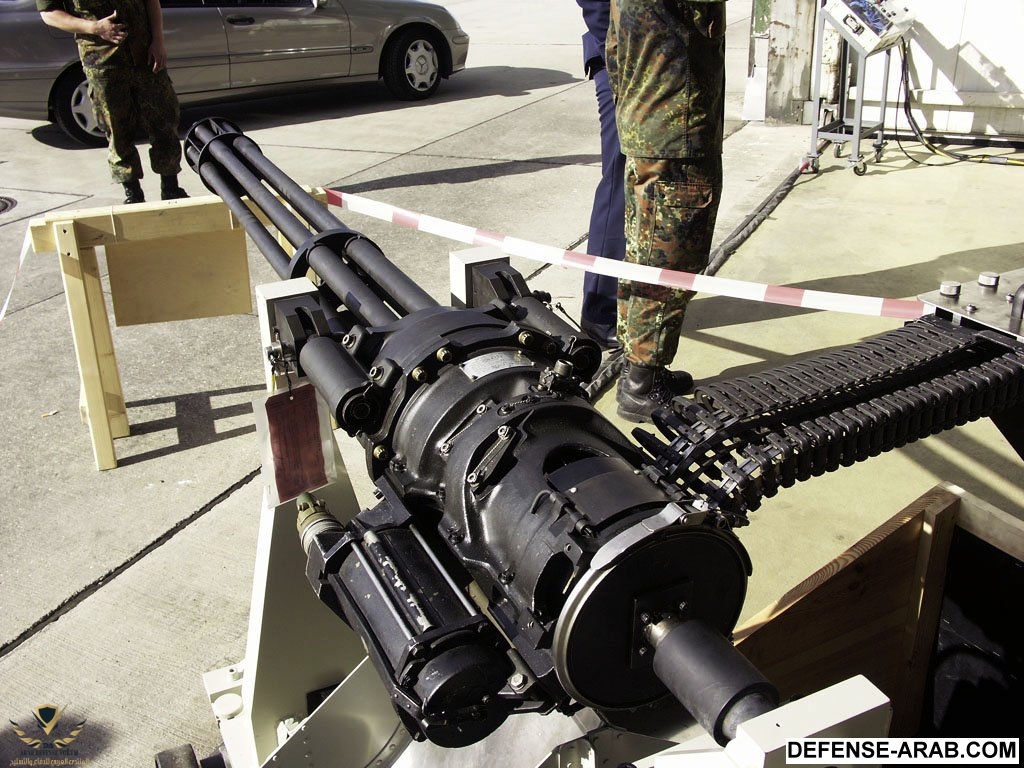

النسخة M61A2 :

مشاهدة المرفق 21475

مشاهدة المرفق 21476

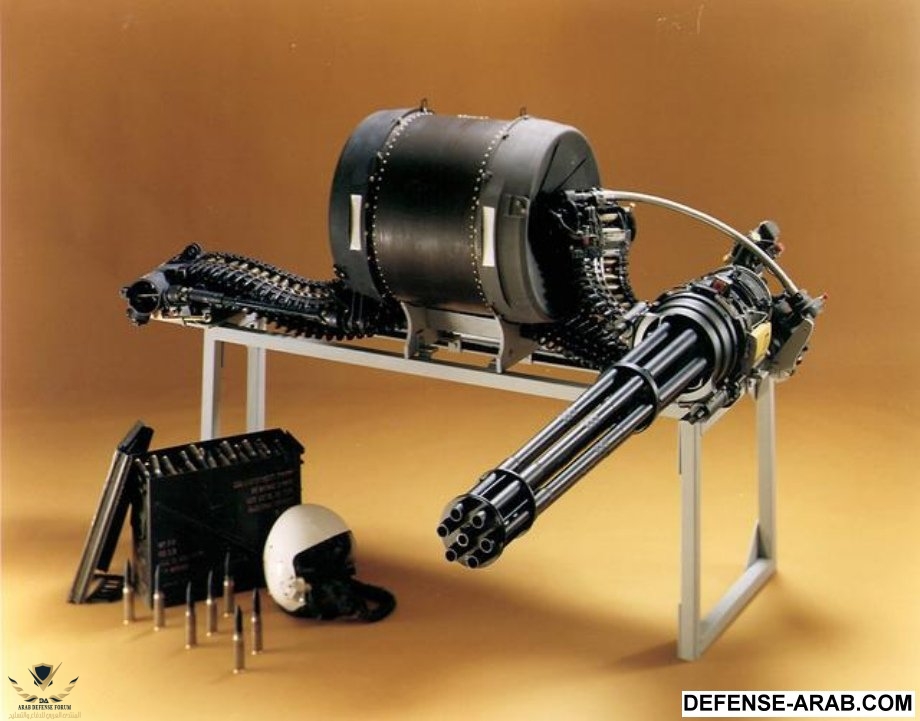

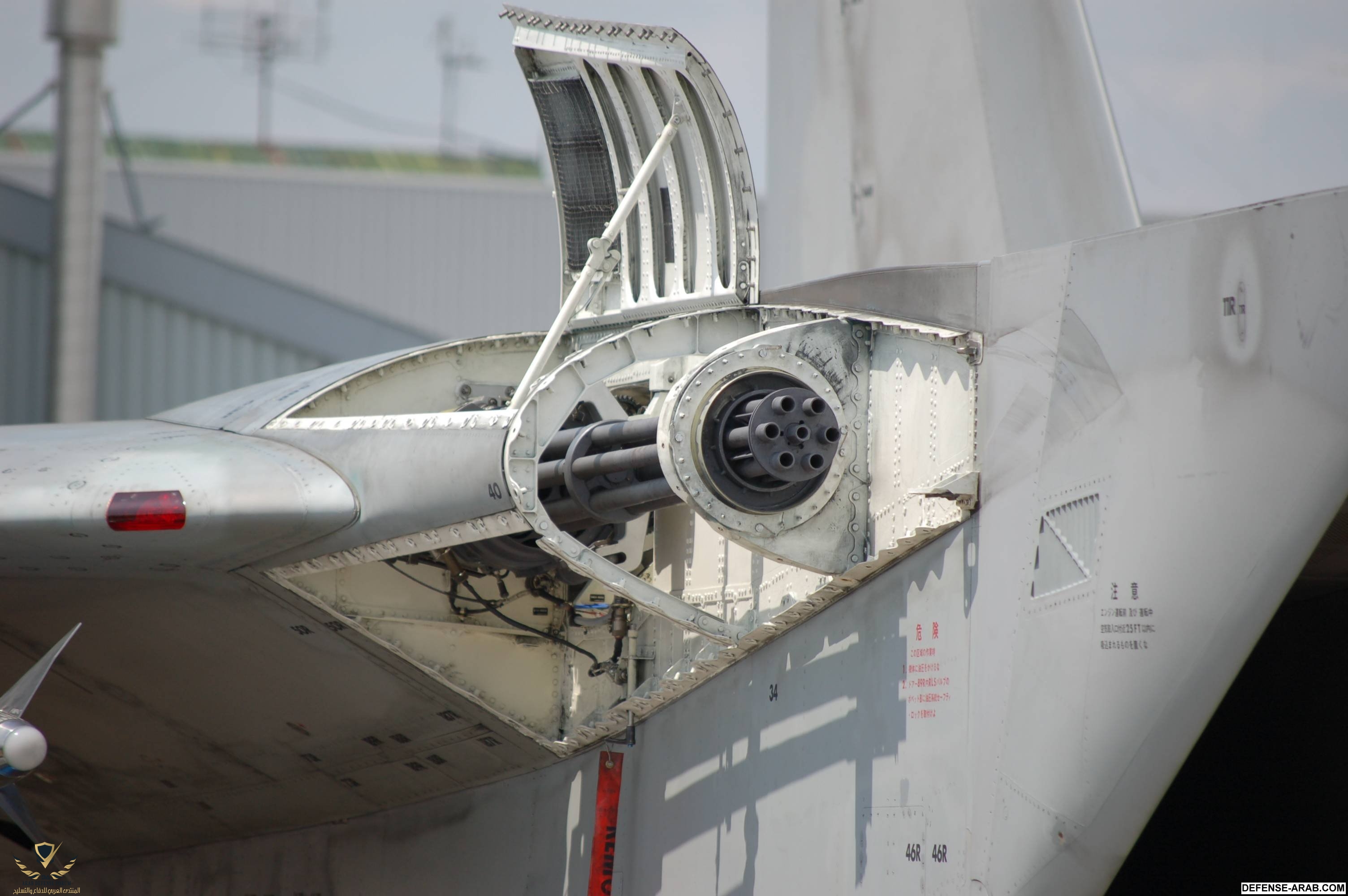

النسخة M61A1 :

مشاهدة المرفق 21477

مشاهدة المرفق 21478

يــــــــــــــــــــــــــــــــتبع ...

\

موضوع مميز صديقي الغالي احيك عليه



[jack.beton.agent]

\

موضوع مميز صديقي الغالي احيك عليه

ربنا يخليك يا إبن بلدى يا غالى ...



[sea fury]

موضوع جميل
ما فهمته هوان الامريكان يركزون على كثافة النيران و البقية على طاقة المقذوف



[adel dwedar]

أرى ان المبدا الامريكي فى التعامل بالكثافة النيرانية افضل من الباقى
فوجود مقاتلة مثلا بها 600 طلقة بعيار 20 يعطى كثافة وبقائية اطول لها من مقالة بها 150 طلقة عيار 30 مم
