طائرة الإف 16

colonel major

عضو
إنضم
19 سبتمبر 2008
المشاركات
55
التفاعلات
3
أف 16
طائرة مقاتلة خفيفة الوزن تسمى
أحيانا بالصقر المقاتل، والتنين
إف 16 من انتاج شركة جنرال دايناميكس الأمريكية
هي واحدة من أهم الطائرات المقاتلة
التي ظهرت في الجزء الأخير من القرن العشرين
تم تطويرها أساساً انطلاقاً من مفهوم
تطوير طائرة مقاتلة تجريبية خفيفة الوزن
وتطورت إلى أن أصبحت
طائرة مقاتلة لجميع الظروف الجوية
وطائرة هجومية دقيقة الإصابة للأهداف
تم تصنيع اف 16 في 5 خطوط انتاج منفصلة
مما يجعلها أكبر برنامج لصناعة
طائرة مقاتلة يشهده العالم الغربي
تم تصنيع حوالي 4000 طائرة اف 16
ولازال الانتاج مستمراً
التوصيف الفني
أحادية المحرك، فوق صوتية، محرك تربيني مروحي
مقاتلة تكتيكية متعددة المهام
لديها القدرة على الطيران في جميع الظروف الجوية
قاذفة قنابل
قادرة على حمل الأسلحة النووية والتقليدية
كما أن قدرتها على تعبئة الوقود أثناء الطيران
تزيد من مرونتها أثناء المعارك
الأهداف التكتيكية والاستراتيجية
التفوق الجوي والسيطرة على المجال الجوي هو مهمتها الأساسية
التدمير بالقصف الجوي ووقف الدعم الجوي هدف ثانوي

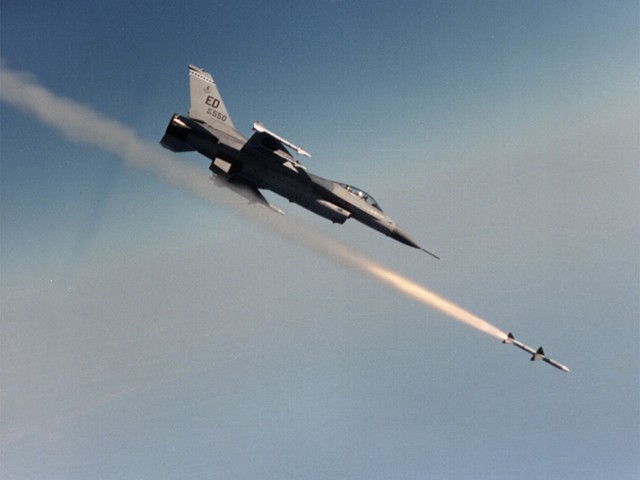

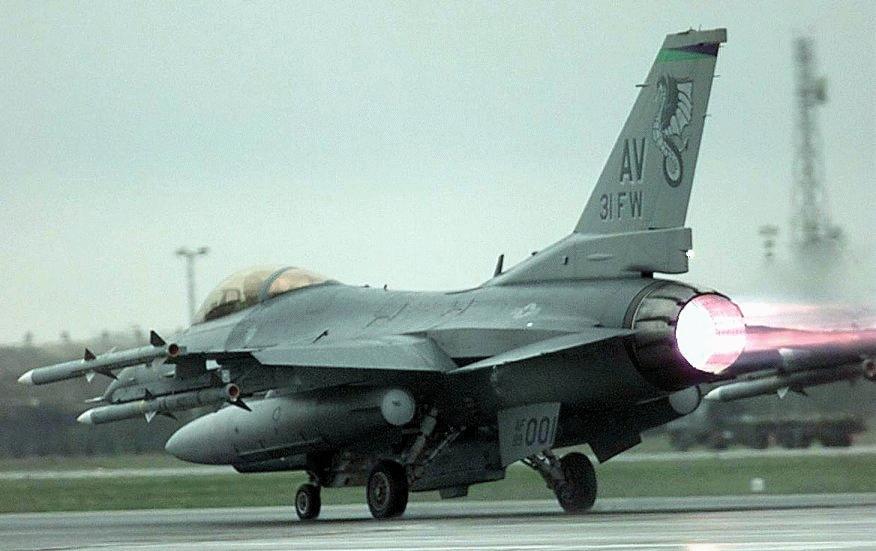

بعض الصور











الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
موضوع جميل وياريت تعطينا الفرق بين انواعها مثل 40 و42 و 52


الجرناس

قيادة القوات الجوية
إنضم
27 يوليو 2008
المشاركات
532
التفاعلات
9

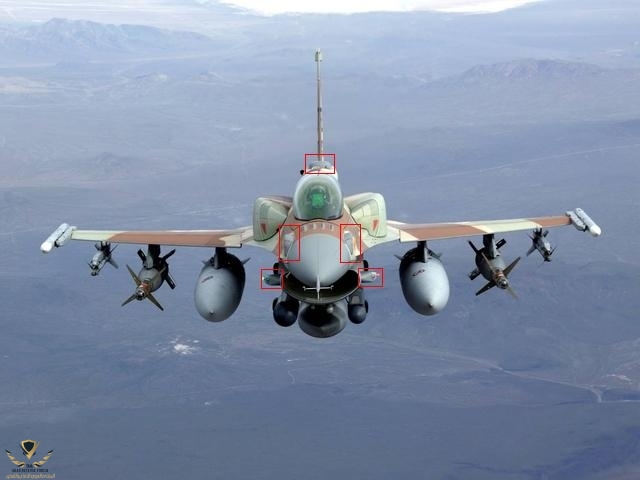

لو سمحت أخي أو أحد من الأعضاء قادر أن يفيدني ويفيد باقي الأعضاء عن الزوائد الموجوده والهوائيات في ال F-16 I كما توضحة الصورة


المرفقات

anas45

عضو
إنضم
2 أغسطس 2008
المشاركات
189
التفاعلات
1
و نعم السؤال اللاهم ما الفرق بين البلوك 50/52 و ال mlu
منفضلكم


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,808
التفاعلات
40,959 34
الدولة
Egypt
موضوع جميل وياريت تعطينا الفرق بين انواعها مثل 40 و42 و 52
Block 25 added the ability to carry AMRAAM to the F-16 as well as night/precision ground-attack capabilities, as well as an improved radar, the Westinghouse (now Northrop-Grumman) AN/APG-68, with increased range, better resolution, and more operating modes.
بلوك 25
أضيفت لها قدرات حمل صاروخ الإمرام. وكذلك قدرات الهجوم الأرضي الليلي وكذلك رادار مطور AN/APG-68 مع زيادة المدى والتباين والأنظمة العملياتية​
Block 30/32 added two new engines -- Block 30 designates a General Electric F110-GE-100 engine, and Block 32 designates a Pratt & Whitney F100-PW-220 engine. Block 30/32 can carry the AGM-45 Shrike and the AGM-88A HARM, and like the Block 25, it can carry the AGM-65 Maverick.
بلوك 30/32
أضيف لللبلوك 30 محرك General Electric F110-GE-100
أما بلوك 32 Pratt & Whitney F100-PW-220 engine

بلوك 30/32 بإمكانها حمل صواريخ شرايك AGM-45 وصواريخ AGM-88A الهارم وكذلك الصواريخ التي تستطيع بلوك 25 حملها وهي المافريكAGM-65​
Block 40/42 - F-16CG/DG - gained capabilities for navigation and precision attack in all weather conditions and at night with the LANTIRN pods and more extensive air-to-ground loads, including the GBU-10, GBU-12, GBU-24 Paveway laser-guided bombs and the GBU-15. Block 40/42 production began in 1988 and ran through 1995. Currently, the Block 40s are being upgraded with several Block 50 systems: ALR-56M threat warning system, the ALE-47 advanced chaff/flare dispenser, an improved performance battery, and Falcon UP structural upgrade.

بلوك 40/42
أضيف لها الرادار APG-68(V)7 وكذلك المحرك F110-GE-129 وكذلك القدرة على إستخدام نظام الملاحة اللانتيرن وكذلك زيادة الحمولة والقنابل الموجهة بالليزر طرازات GBU-10, GBU-12, GBU-24

الاّن طورت أغلب هذه الطرازات الى البلوك 50
بإضاف نظام التحذير من الأخطار ALR-56M
وكذلك نظام ALE-47​


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,808
التفاعلات
40,959 34
الدولة
Egypt
و نعم السؤال اللاهم ما الفرق بين البلوك 50/52 و ال mlu
منفضلكم
برنامج(mlu) يشتمل على التعديلات التالية :

1.برنامج(falcon Up) و (falcon Star) لتعديل الهيكل ورفع سقف الخدمة الى 8000 ساعة وتطويره حتى يتقبل المحركات الحديثة من طراز (p&w: F100-220e) .
2.(modular Mission Computer) جديد وهو من أهم التعديلات في برنامج
(mlu) لأنه هو مفتاح تطوير مجسات الطائرة جميعها وايضاً تطوير المحاكاه بين الطائرة وأجهزتها من جهة والطيار من جهة اخرى, وهذا الحاسوب الجديد ذو سرعة عالية وذاكرة كبيرة, والجدير بالذكر هو ان ال
(mmc) الجديد سيأخذ 42% حيز أقل في الطائرة و 55% وزن اقل و 37% طاقة أقل من الأجهزة العاملة سابقاً, ويسمح تصميمه لزيادة قدراته مستقبلاً عند الحاجة (من موقع الشركة الصانعة).
3.(an\apx-66 V2 Fire Control Radar) وهو قلب نظام توجيه الأسلحة, وهو يختلف عن أنظمة الرادار السابقة بوجود (track-wile Scan Mode) وهو القدرة على تعقب عدة أهداف (تصل الى 10 اهداف) أثناء البحث عن أهداف جديدة, و يوفر هذا الرادار قدرة توجيه 6 صواريخ (amraam) لست أهداف مختلفة في المدى والإرتفاع وبشكل متزامن, ويوفر هذا الرادار قدرات متقدمة في مهمات الهجوم الأرضي, ويوفر ايضاً قدرات متزايدة في التصدي للإجراءات المضادة المتخذه من قبل العدو (enhanced Eccm), وبشكل عام يزيد مدى عمله عن سابقيه ب 25% على الأقل .
4.نظام (iff) متطور يسمى (apx-111 V1) لتحديد هوية الطائرة ( صديقة ام لا) وله مدى 190كم تقريباً, وله فائدة اخرى هي انه يستخدم في دعم الصواريخ جو- جو متوسطة المدى (bvr) فهو يقوم بإرسال اشارة لتصحيح مسار الصاروخ و تعديل معلوماته عن الهدف لضمان دقة الاصابة ولمسافة كبيرة.
5.تم تزويد القمرة الداخلية بشاشات عرض ملونة بدلاً من الشاشة القديمة (multi Function Colored Displays) لزيادة انتباه الطيار واعطائه تقارير كاملة عن وضع الطائرة وعن قراءات الرادار, وايضا زودت القمرة الداخلية بشاشة عرض فوقية تسمى Hud : Head Up Display بمجال رؤية أوسع ويمكن دعمها بجهاز (flir) للرؤية الليلية والتي تعني
Forward Looking Infrared , بشكل عام أصبحت القمرة شبيهة بقمرة
(f-16\block 52) ولكن تزيد عنها بالشاشات الملونة.
6.تم تزويد الطائرات بنظام دفاعي كامل يتكون من
أ. (advanced Radar Warning Resiver) Or (rwr)

ب. (active Jamming Pods)

ج. (advanced Chaff & Flare Dispenser)

منقول


colonel major

عضو
إنضم
19 سبتمبر 2008
المشاركات
55
التفاعلات
3
شكراااااااااااااااااااا لك أخ مارشال على الشرح


Fighter Eagle

عضو
إنضم
28 أغسطس 2008
المشاركات
318
هي فعلا مقاتلة مناسبة لمعظم اسلحة الجو في العالم من حيث المدي والمهام القتالية وتعتبر اهم مقاتلة جيل رابع حتي الان وهذا موقع الماني يمكن تصفحه بالانجليزية مخصص للاف-16 لمن يحب الاطلاع
http://www.xflight.de/


حمود 22

عضو
إنضم
25 يوليو 2008
المشاركات
1,176
التفاعلات
10
مشكور على موضوعك .
طائرة اف 16 لها سمعتها الرهيبه بين الطائرات العسكريه .
تستخدمها دول كثيره ضمن اسلحتها الجويه

إنضم
31 يوليو 2008
المشاركات
3,352
التفاعلات
51
اخى الكريم انت بتقول ان الطائرة من انتاج شركة جينيرال دينامكس وانا لا اوافقك الرأى لان المعروف عن الطائرة انها انتاج شركة لوكيهيد مارتن ..... ارجو التأكد والمصادر كثيرة
