روسيا بدأت بالفعل في تسليم منظومات Antey-2500 للجيش المصري .

[House]

موضوع منقول من الفيسبوك

في ناس كتير بتسأل عن الفرق بين منظومة Antey-2500 و S-300 وايه هو الـS-300V4 ؟ وناس بتسأل عن المدى الحقيقي لصواريخ الـAntey-2500 كنسخة تصديرية ؟

* أولا ياحضرات الـAntey-2500 هو الإسم الخاص بالنسخة التصديرية لمنظومة S-300V4 ومعروف أيضا بإسم S-300VM ولكن أصبح إسمه الرسمي المُطلق عليه من قبل شركة " ألماظ أنتي Almaz Antey " هو Antey-2500 نظرا لقدرته الفريدة على التصدي للصواريخ الباليستية المُطلقة من مسافة 2500 كم .

* ثانيا الـAntey-2500 او S-300VM سابقا هو أحدث نسخة في عائلة الـS-300 والوحيدة اللي بيتم انتاجها حاليا لصالح الجيش الروسي في نسخته الخاصة S-300V4 ولصالح التصدير بمسمّاه المتّفق عليه Antey-2500 لأنه لم يعد هناك اي انتاج للـS-300PMU2 نهائيا .

* ثالثا الـS-300MPU2 نسخة مدولبة ( على عجلات ) وليست مجنزرة ومُخصّصة بشكل رئيسي للدفاع عن المدن والمناطق الحيوية وهي عمليّة اكثر في السير على الطرق الممهّدة ومداها النيراني 200 كم وحتى ارتفاع وتصل إلى ارتفاع 27 كم ( ضد الطائرات ) و40 كم وارتفاع 25 كم ( ضد الصواريخ الباليستية ) وتتعامل مع هدف سرعته 2.8 كم / ثانية ( 10080 كم / ساعة ) وتتصدى للصواريخ الباليستية التكتيكية وقصيرة المدى ( المُطلقة من مسافة 1100 كم بحد اقصى ) بخلاف القدرة على ضرب مختلف التهديدات الجوية الأخرى .

* رابعا الـAntey-2500 / S-300VM نسخة مجنزرة ( على جنزير ) ومُخصصة بشكل رئيسي لمرافقة وحماية القوات البرية وهي عملية أكثر في السير في الصحراء والمناطق الغير ممهدة وبالتأكيد يُمكنها ايضا تأمين المدن والمنشآت الحيوية وتتميز بقدرة أكبر على ضرب الصواريخ الباليستية حيث يمكنها التعامل مع هدف سرعته 4.5 كم / ثانية ( 16200 كم / ساعة ) ومداها النيراني 250 كم وحتى ارتفاع 30 كم ( ضد الطائرات ) و40 كم وحتى ارتفاع 25 كم ( ضد الصواريخ الباليستية ) وتتصدى للصواريخ الباليستية التكتيكية وقصيرة ومتوسطة المدى ( المُطلقة من مسافة 2500 كم بحد اقصى ) بخلاف القدرة الثانوية الممتازة على ضرب طائرات الانذار المبكر والحرب الإلكترونية ، في حين ان النسخة الخاصة بالجيش الروسي والمعروفة بإسم S-400V4 فإن صواريخها الجديدة قادرة على الوصول لمدى 400 كم وحتى ارتفاع 37 كم ويمكنها التصدي لصواريخ باليستية مطلقة من مسافة تصل إلى 3500 كم . يعني مصر اختارت الـAntey-2500 لأنه يجمع بين عدة مميزات :

- المدى القتالي الأكبر .

- القدرة على السير في الصحراء والمناطقة الغير ممهدة ومرافقة وتأمين القوات البرية .

- مركز القيادة والتحكم الخاص به يمكنه العمل مع منظومات Buk M2 و Tor M2 متوسطة وقصيرة المدى أي تشكيل منظومة دفاع جوي متكاملة متعددة الطبقات والمديات للتصدي لمختلف التهديدات بشكل متدرّج .

- القدرة الأفضل على التصدي للصواريخ الباليستية والتكتيكية والجوالة والتي تشكل تهديدا كبيرا على القوات البرية والقواعد والمناطق الحيوية .

- القدرة الأفضل على رصد الاهداف الجوية ذات المقطع الراداري الشبحي حتى 0.02 متر2 ( يمكن ربطه برادارات اخرى متخصصة في كشف الطائرات الشبحية ) .

* خامسا هناك ما يُثبت أن الـAntey-2500 يمكنه الوصول لمدى أكبر من 250 كم :

- الهنود في تجربتهم مع هذه المنظومة اكّدوا ان صواريخها يمكنها الوصول الى مدى 350 كم ضد الاهداف الجوية عالية المناورة :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

- في لقاء سابق مع السيد / سيرجي سفيتشنيكوف sergey svechnikov مدير قسم التحليل والتخطيط المتقدم بشركة " روس أوبورون إكسبورت Rosoboronexprot " لصادرات السلاح الروسي عام 2012 أكد انه تم زيادة مدى صواريخ النسخة التصديرية Antey-2500 من 250 الى 350 كم :

Recently our industry has managed to increase the range of one of the most powerful systems – Antey-2500. Its maximum firing range was increased from 250 to 350 km. It is the world record. We will offer this system to one of the largest countries in this region.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

- في تجربة عملية للجيش الروسي على النسخة التصديرية Antey-2500 في نهاية نوفمبر 2014 نجحت الصواريخ في ضرب هدف جوي ( طائرة أواكس ) على بعد 310 كم وارتفاع 14 كم .

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

* إذا هناك مايشير إلى قدرة الصواريخ على بلوغ مدى يتجاوز 300+ كم للنسخة التصديرية ، وبالتالي يُمكننا الاستنتاج أن المنظومة يمكن لصواريخها بلوغ هكذا مدايات بحد اقصى ضد أهداف جوية ليست ذات قدرة على المناورة كطائرات الاواكس او الحرب الالكترونية او قاذفات القنابل الاستراتيجية او طائرات النقل العسكري ولكن في حال التعامل مع اهداف جوية ذات قدرة عالية على المناورة كالطائرات المقاتلة فأقصى مايمكن الوصول له هو 250 كم نظرا لأن الصاروخ يستهلك كمية أكبر من الوقود في المناورات بعكس مايستهلكه بشكل اقل في حال اتخاذه مسارا مستقيما مباشرا دون القيام بالمناورات ، وهكذا يمكننا القول أن مدى المنظومة يصل إلى 300 كم بعد ماقرأناه من تصريحات وما يخص التجربة التي تمت في نوفمبر 2014 الماضي .

______________________________

Thunderbolt

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[راس البر]

تاكيد لنوعية اس 300 المصرى
أعلنت وسائل الإعلام عن معلومات مفادها أن روسيا بدأت تورّد منظومات "أنتي-2500" للدفاع الجوي لمصر. ويجب أن تتسلم مصر قواذف صواريخ وباقي المعدات خلال العام الجاري 2015 والعام المقبل.


وما يعرف باسم "أنتي-2500" نسخة مخصصة للتصدير إلى البلدان الأجنبية لمنظومة "أس-300في4" وهي أحدث نسخة لـ"أس-300في" أقوى نظام صاروخي دفاعي في العالم يستطيع صد أي هجوم جوي.


وتغطي منظومة "أس-300في4" مثلي إلى ثلاثة أمثال المساحة التي تغطيها منظومة "أس-300في". ويبلغ مدى صاروخ "أس-300في4" 400 كيلومتر. وتستطيع البطارية الواحدة من صواريخ "أس-300في4" ضرب وتدمير 24 طائرة بما فيها الطائرات الشبح القادرة على التخفي عن الرادارات المضادة، في آن واحد أو 16 صاروخاً بالستياً تحلق بسرعة 4500 متر في الثانية.


وتنطلق صواريخ "أس-300في4" نحو أهدافها من أي مكان يصل إليه قاذفها. وبمقدور قاذف صواريخ "أس-300في4" الوصول إلى أي مكان بفضل وسيلة النقل المناسبة.


يُذكر أن منظومة "أس-300في4" اجتازت امتحانا عقدته اللجنة الحكومية في نهاية عام 2014 بنجاح. وتسلت قوات الدفاع الجوي التابعة للقوات البرية الروسية أولى دفعات منظومات "أس-300في4" في شهر ديسمبر/كانون الأول الماضي.


:إقرأ المزيد

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[على جبر]

انتقاءا من موضوع اخى فيلو ( الفيلسوف سابقا ) بالاعلى
وانتهز الفرصه لشكر الاخ ثاندر على صفحه الفيس بوك لمجهوده الوافر بالرغم من عدم معرفتى السابقه به
هناك نقاط مهمه يجب ذكرها منفرده



في لقاء سابق مع السيد / سيرجي سفيتشنيكوف sergey svechnikov مدير قسم التحليل والتخطيط المتقدم بشركة " روس أوبورون إكسبورت Rosoboronexprot " لصادرات السلاح الروسي عام 2012 أكد انه تم زيادة مدى صواريخ النسخة التصديرية Antey-2500 من 250 الى 350 كم :


Recently our industry has managed to increase the range of one of the most powerful systems – Antey-2500. Its maximum firing range was increased from 250 to 350 km. It is the world record. We will offer this system to one of the largest countries in this region.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ثانيا

الهنود في تجربتهم مع هذه المنظومة اكّدوا ان صواريخها يمكنها الوصول الى مدى 350 كم ضد الاهداف الجوية عالية المناورة :

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ثالثا

- في تجربة عملية للجيش الروسي على النسخة التصديرية Antey-2500 في نهاية نوفمبر 2014 نجحت الصواريخ في ضرب هدف جوي ( طائرة أواكس ) على بعد 310 كم وارتفاع 14 كم

يعنى من الاخر المدى المقرر 250 كم الا انه يستطيع الوصول ل300 كم

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​



[House]

Antey-2500

The Antey-2500 was a new generation of the S-300V, capable of shooting down re-entry vehicles of IRBMs of up to 2500 km range.
The system could track simultaneously 24 low radar cross section aerial targets, or 16 re-entry vehicles of 0.02 square meter radar cross section coming in at speeds of 4500 m/s. The system was equipped with the modernised 9M82M and 9M83M missiles. These had the same mass and dimensions as the earlier missiles, but were equipped with improved guidance systems. They were capable of successfully intercepting even intensively manoeuvring targets. The 9M82M would be assigned by the system to re-entry vehicles and aircraft or cruise missile targets up to 200 km away. The 9M83M would be assigned to closer targets. It took ten years to develop this system after the go-ahead. A division of Antey-2500 missiles would consist of:

• One 9S15M2 circular observation radar
• One 9S19M sector observation radar
• One 9S457M command point
• Four 9S32M MSNR
• 24 9A93M PU
• 24 9A84M PZU
• 48 9M82M surface-to-air missiles with 200 km range
• 96 9M83M shorter range surface-to-air missiles

Maximum target speed, 3 km/sec. Reaction time 28 seconds. 5 minutes time to set-up or depart launch site for shoot-and-scoot. 24 targets can be tracked, and four missiles guided simultaneously to 4 seperate targets. 96-192 missiles per firing unit depending on mix.

Radars: 9S15MT-3 Bill Board A target acquisition radar, F band, range 330 km. 9S19 Imbir High Screen target acquisition radar, range 175 km. 9S32 Grill Pan target tracking radar, band, range 175 km.



[House]

عجبتني اوي الحتة الحاسمة دي

They were capable of successfully intercepting even intensively manoeuvring targets.



[House]

وانتهز الفرصه لشكر الاخ ثاندر على صفحه الفيس بوك لمجهوده الوافر بالرغم من عدم معرفتى السابقه به
هناك نقاط مهمه يجب ذكرها منفرده

على فكرة هو ممكن يكون عضو في المنتدى .. وسبب اعتقادي ده انه عرف ان فيه جدل حول المنظومة في نفس وقت حوارنا هنا عليها
لكن معتقدش انه شارك في الموضوع لانه ذكر في البوست بتاعه معلومات جديدة (وان كان فيه عضو واحد شارك ممكن اشك انه يكون هو
complete striker
)

او يكون اخونا مارشال مثلا
عموما هو حد مطلع ومثقف جدا عسكريا



[House]

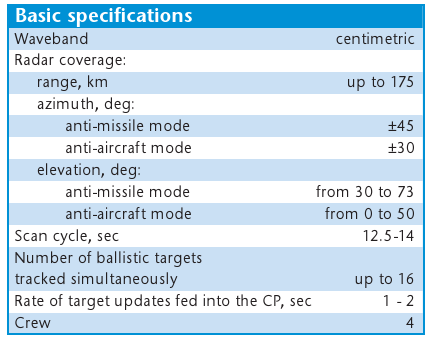

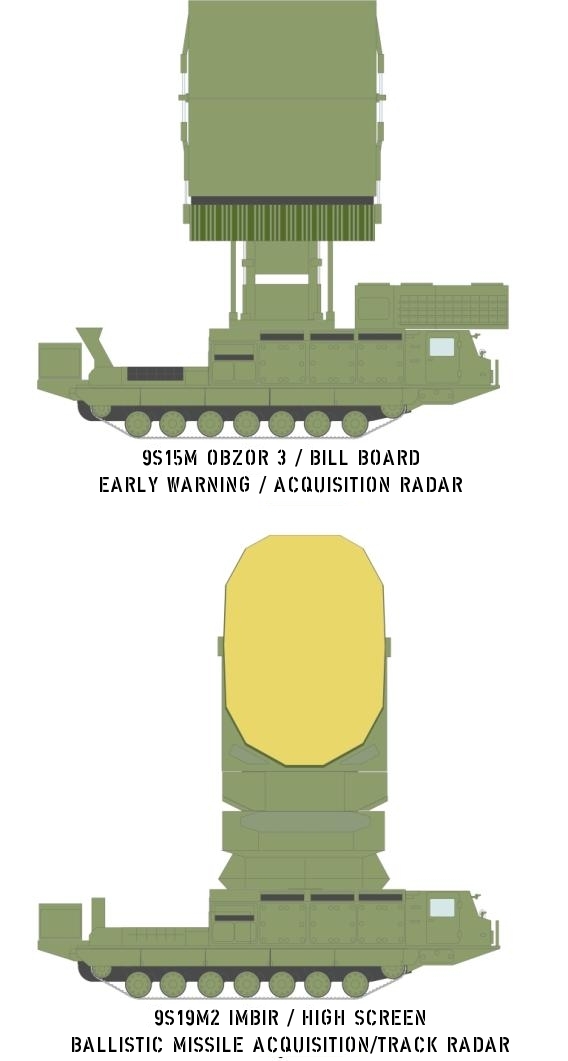

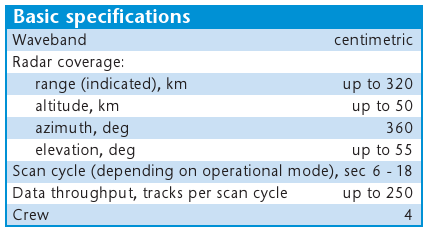

مواصفات رادارات المنظومة

The S-300V/SA-12 uses two acquisition radars. The Bill Board acquires airborne targets and tactical ballistic missiles, while the X-band High Screen phased array acquires these, supersonic cruise missiles and intermediate range ballistic missiles. Both radars are designed to operate in heavily jammed environments (Author).



[على جبر]

مواصفات رادارات المنظومة

The S-300V/SA-12 uses two acquisition radars. The Bill Board acquires airborne targets and tactical ballistic missiles, while the X-band High Screen phased array acquires these, supersonic cruise missiles and intermediate range ballistic missiles. Both radars are designed to operate in heavily jammed environments (Author).

بعد اذنك يعم هاوس
هل انت معايا ان الجيوش التى تمتلك منظومات دفاع جوى طويله المدى ك200كم مثلا
لا تستخدمها بحدها الاقصى وانما بمدى اشتباك اقصر من كده لاعطاء فرصه للصاروخ للمناوره جيدا
يعنى 300 كيلو كلام ممتاز ودى قدرته ويقوم بيها
بس هل الجيوش بتستخدم مدى الاشتباك الطويل ده ولا بتبتدى تشتبك من مسافه اقصر؟؟
​



[jack sparrow]

فى اماكن ردارات معينةحاليا فى حتت معينة فى سيناء بترصد طيارات اسرائيل لحظة الانطلاق
مش ديه القضية
لو مثلا اشترينا وحدة ردار من النيبو -ام وتم تموضعها فى راس سدر مثلا
اذا جميع طائرات الا f35 المستقبلية سترصد اصلا فى اجواء ولاد العم

انا بحلم يا جدعان



[House]

بعد اذنك يعم هاوس
هل انت معايا ان الجيوش التى تمتلك منظومات دفاع جوى طويله المدى ك200كم مثلا
لا تستخدمها بحدها الاقصى وانما بمدى اشتباك اقصر من كده لاعطاء فرصه للصاروخ للمناوره جيدا
يعنى 300 كيلو كلام ممتاز ودى قدرته ويقوم بيها
بس هل الجيوش بتستخدم مدى الاشتباك الطويل ده ولا بتبتدى تشتبك من مسافه اقصر؟؟
​

شوف يا حج علي
انا مش خبير عشان افتي
لكن اعتقد ان المدى الاقصى لاي رادار هو يعني قدرته على رصد الاهداف الضخمة وبالتالي قدرات مناورة محدودة
زي مثلا موضوع الاواكس اللي اصابه الصاروخ من مسافة 310 كم بينما اقصى رصد للرادار اصلا (حسب المصدر) 320 -330 كم
اما الاهداف المناورة فهي اصغر وسيتم رصدها من مسافات اقل من الحد الاقصى لرصد الرادار
ثانيا انت هتعتمد على شبكة دفاعك الجوي في توجيه الصاروخ ومش شرط بس رادار المنظومة
امال ازاي بيقولوا ان مدى الصاروخ 9m82m وصل لـ 350 كم بينما مدى رادار المنظومة نفسه اقل من كده

مع ملاحظة ان رادار Bill Board B المحسن يقال ان مداه اكثر من 170 ميل ضد هدف بحجم مقاتلة (وليس اواكس)
Cited range against aerial targets for the improved Bill Board B is in excess of 170 nautical miles for fighters.



[Divisions_]

فى اماكن ردارات معينةحاليا فى حتت معينة فى سيناء بترصد طيارات اسرائيل لحظة الانطلاق
مش ديه القضية
لو مثلا اشترينا وحدة ردار من النيبو -ام وتم تموضعها فى راس سدر مثلا
اذا جميع طائرات الا f35 المستقبلية سترصد اصلا فى اجواء ولاد العم

انا بحلم يا جدعان

النيمبو ام اهم شئ لمكافحة الاف-35 مستقبلاً

البعد عن العدو ليس ميزة

القرب من عدوك سلاح



[Divisions_]

شوف يا حج علي
انا مش خبير عشان افتي
لكن اعتقد ان المدى الاقصى لاي رادار هو يعني قدرته على رصد الاهداف الضخمة وبالتالي قدرات مناورة محدودة
زي مثلا موضوع الاواكس اللي اصابه الصاروخ من مسافة 310 كم بينما اقصى رصد للرادار اصلا (حسب المصدر) 320 -330 كم
اما الاهداف المناورة فهي اصغر وسيتم رصدها من مسافات اقل من الحد الاقصى لرصد الرادار
ثانيا انت هتعتمد على شبكة دفاعك الجوي في توجيه الصاروخ ومش شرط بس رادار المنظومة
امال ازاي بيقولوا ان مدى الصاروخ 9m82m وصل لـ 350 كم بينما مدى رادار المنظومة نفسه اقل من كده

مع ملاحظة ان رادار Bill Board B المحسن يقال ان مداه اكثر من 170 ميل ضد هدف بحجم مقاتلة (وليس اواكس)
Cited range against aerial targets for the improved Bill Board B is in excess of 170 nautical miles for fighters.

أي رادار له حد كشف اقصى بيكون على ارتفاع عالي لهدف بمقطع راداري كبير 10+ متر مثلاً و بيقل بانخفاض الارتفاع و البصمة

اظن اقصى مدى للبيلبورد المحسن الخاص بالانتاي-2500/اس300في ام هو 320-380 كم



[jack sparrow]

النيمبو ام اهم شئ لمكافحة الاف-35 مستقبلاً

البعد عن العدو ليس ميزة

القرب من عدوك سلاح

انا محتاج بس اشوف واتابع الاف 35 زى ما بيحصل دلوقت
مش شرط احط بطارية فى سيناء
انا عاوز بس عين وده الحمد لله بنعمله



[House]

أي رادار له حد كشف اقصى بيكون على ارتفاع عالي لهدف بمقطع راداري كبير 10+ متر مثلاً و بيقل بانخفاض الارتفاع و البصمة

اقصى مدى للبيلبورد المحسن الخاص بالانتاي-2500/اس300في ام هو 320-380 كم

موضوع الارتفاع ده مؤثر للغاية
شاهد مثلا رادار ايسا بقدرات النيبو -ام كيف يؤثر فرق الارتفاع على مدى رصد هدف مقطعه الراداري 1 متر مربع

من مدى 91 كم اذا كان الهدف على ارتفاع 500 متر
من مدى 387 كم اذا كان الهدف على ارتفاع 10 كم
من مدى 532 كم اذا كان الهدف على ارتفاع 20 كم

فما بالك بهدف مثل الاف 35 على ارتفاع منخفض (خصوصا مع سهولة تحقيق ذلك في سيناء)



[مراقب دقيق]

اقسم بالله احس كأن السعوديه هي من استلم هذا السلاح وليس مصر فقط

الف مبروك لمصر وعقبال الاس 400

والله اكثر مايعجبني في الروس هي السرعه المذهله في تسليم السلاح

كأنك طلبت من مطعم توصيل طلب لمنزلك فجأه تجده بالطلب عند الباب هذه ميزه تحسب للروس لا تعقيدات ولا كلام فاضي



[yf22]

موضوع الارتفاع ده مؤثر للغاية
شاهد مثلا رادار ايسا بقدرات النيبو -ام كيف يؤثر فرق الارتفاع على مدى رصد هدف مقطعه الراداري 1 متر مربع

من مدى 91 كم اذا كان الهدف على ارتفاع 500 متر
من مدى 387 كم اذا كان الهدف على ارتفاع 10 كم
من مدى 532 كم اذا كان الهدف على ارتفاع 20 كم

فما بالك بهدف مثل الاف 35 على ارتفاع منخفض (خصوصا مع سهولة تحقيق ذلك في سيناء)

اولا اف35 لا يمكن ان تطير على ارتفاع منخفض لانها ستعرض نفسها للمضادات القصيرة و الاسلحة الخفيفة و هى فى الاصل لم تصنع للطيران النخفض و ايضا فى حالة الطيران المنخفض لن تستطيع القاء حمولتها ببساطة لان الصواريخ الجوالة و اسلحة الستاند اوف تحتاج الى ارتفاع متوسط بين الالقاء و تشغيل محركها حتى لا تصطدم بالارض
و اذا ارتفعت لمستوى متوسط سيراها اى منظومة قصيرة او متوسطة او طويلة تكون قريبة منها و ايضا يمكن رصدها بالكاميرات الكهروبصرية بدون الرادار تماما و يتم توجيه الصاروخ بال command و كدة كدة لو هنعترض يبقى نقول ما هى البدائل المتاحة ؟؟ الاس 300 فى ام مدى البواحث الشبه نشطه فيه كبير جدا و فرصته افضل فى الاغلاق على الاهداف ذات المقطع المنخفض



[House]

اولا اف35 لا يمكن ان تطير على ارتفاع منخفض لانها ستعرض نفسها للمضادات القصيرة و الاسلحة الخفيفة و هى فى الاصل لم تصنع للطيران النخفض و ايضا فى حالة الطيران المنخفض لن تستطيع القاء حمولتها ببساطة لان الصواريخ الجوالة و اسلحة الستاند اوف تحتاج الى ارتفاع متوسط بين الالقاء و تشغيل محركها حتى لا تصطدم بالارض
و اذا ارتفعت لمستوى متوسط سيراها اى منظومة قصيرة او متوسطة او طويلة تكون قريبة منها و ايضا يمكن رصدها بالكاميرات الكهروبصرية بدون الرادار تماما و يتم توجيه الصاروخ بال command و كدة كدة لو هنعترض يبقى نقول ما هى البدائل المتاحة ؟؟ الاس 300 فى ام مدى البواحث الشبه نشطه فيه كبير جدا و فرصته افضل فى الاغلاق على الاهداف ذات المقطع المنخفض

ما هو المقصود بمدى متوسط ؟ 10 كم مثلا
هل لو اطلق الاروخ من ارتفاع 1-2 كم فلن يكفي هذا وسيصطدم بالارض ؟
انا اسال ولا اعرف الاجابة

اما منظومة الانتاي 2500 .. فالمصادر تقول ان النسخة القديمة s300v تستطيع ان ترصد هدف مقطعه الراداري 0.05 م مربع من مسافة 16 ميل (وبالتاكيد تحسن هذا في النسخة الاحدث)
Like the S-300P series systems, the S-300V uses the cold launch technique, originally developed for rapid reload ICBM silos, ejecting the missile before its motor is fired. These 9M83 SAMs are being launched from a 9A83 TELAR, which uses its elevated directional antenna to provide the 9M83 with both midcourse command updates and terminal phase high power continuous wave illumination of the target. Antey claim the semi-active seeker will acquire a 0.05 square metre RCS target at 16 nautical miles (Rosvooruzheniye).

اعتقد ان هذه مسافة غير كافية لاسقاط الاف 35 (حتى في النسخة المحسنة)



[Divisions_]

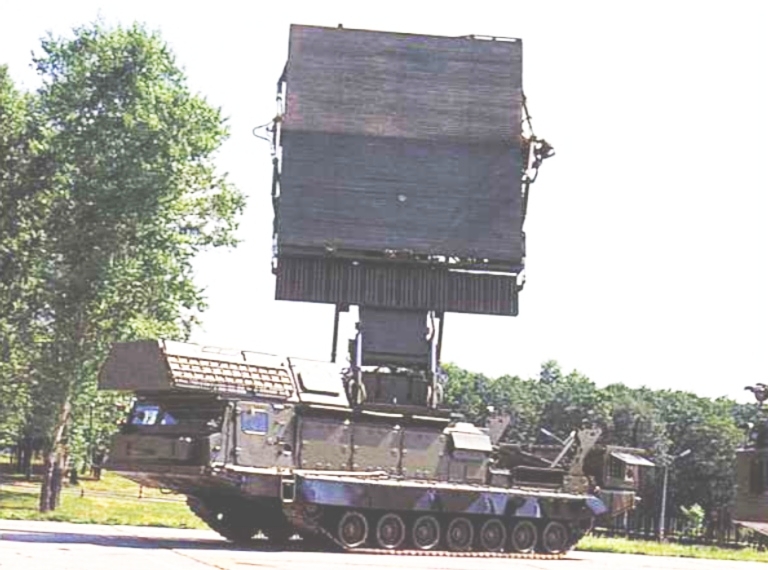

بخصوص رادار البيل بورد ( الإنذار المبكر للانتاي )
البيل بورد بي الخاص بالانتاي في ام يوصل لـ240 ميل (440 كم)

الكلام انه يستطيع رصد طائرات مقاتلة بداية من 310 كم

طبعاً المدى العملي أقل لانه الارتفاع وقتها هيكون اقل

Cited range against aerial targets for the improved Bill Board B is in excess of 170 nautical miles for fighters.

Cited range improvements for the 9S15M2 Bill Board B are 320+ km

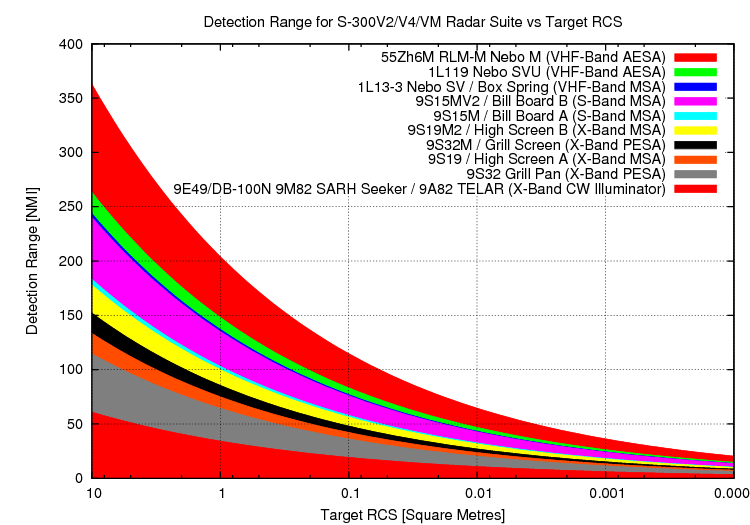

حسب الدياجرام ادناه هدف 4 متر يكتشف من 300 كم

الاف-16 مثلاً إحتمالية الكشف بدئاً من بعد 260 كم مثلاً

طبعاً ده بإرتفاع عالي فالمدى العملي اقل لكن تظل قدرات النظام ممتازة بشكل يفوق الوصف لانك تتكلم عن نظام دفاع جوي متقدم في مسرح العمليات يمتلك القدرة على العمل في تضاريس صعبة قد لا يصلح انظمة الدفاع الجوي المدولبة العمل بها ( باتريوت , اس-300 إلخ ) و سرعة نشر تصل لـ6 دقائق فقط تجعل البيل بورد اكثر فاعلية



[House]

بخصوص رادار البيل بورد ( الإنذار المبكر للانتاي )
البيل بورد بي الخاص بالانتاي في ام يوصل لـ240 ميل (440 كم)

الكلام انه يستطيع رصد طائرات مقاتلة بداية من 310 كم

طبعاً المدى العملي أقل لانه الارتفاع وقتها هيكون اقل

Cited range against aerial targets for the improved Bill Board B is in excess of 170 nautical miles for fighters.

Cited range improvements for the 9S15M2 Bill Board B are 320+ km

حسب الدياجرام ادناه هدف 4 متر يكتشف من 300 كم

الاف-16 مثلاً إحتمالية الكشف بدئاً من بعد 260 كم مثلاً

طبعاً ده بإرتفاع عالي فالمدى العملي اقل لكن تظل قدرات النظام ممتازة بشكل يفوق الوصف لانك تتكلم عن نظام دفاع جوي متقدم في مسرح العمليات يمتلك القدرة على العمل في تضاريس صعبة قد لا يصلح انظمة الدفاع الجوي المدولبة العمل بها ( باتريوت , اس-300 إلخ ) و سرعة نشر تصل لـ6 دقائق فقط تجعل البيل بورد اكثر فاعلية

اول مره اخد بالي ان الدياجرام ده بالميل مش بالكيلو
كده يبقى اكتشاف هدف 0.01 م من مسافة حوالي 40 ميل برادار البيلبورد المحسن



[Divisions_]

اول مره اخد بالي ان الدياجرام ده بالميل مش بالكيلو
كده يبقى اكتشاف هدف 0.01 م من مسافة حوالي 40 ميل برادار البيلبورد المحسن

البيل بورد انذار مبكر اعتقد المديات القليلة دي الجريل بان انسب لها بحكم انه رادار الاغلاق

و الله اعلم
