طرّاد الصواريخ الأمريكي " USS Shiloh " القوه الجباره

[العُقـاب الحـارس]

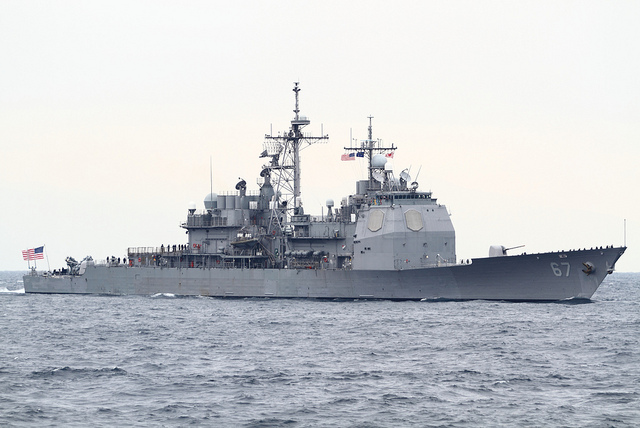

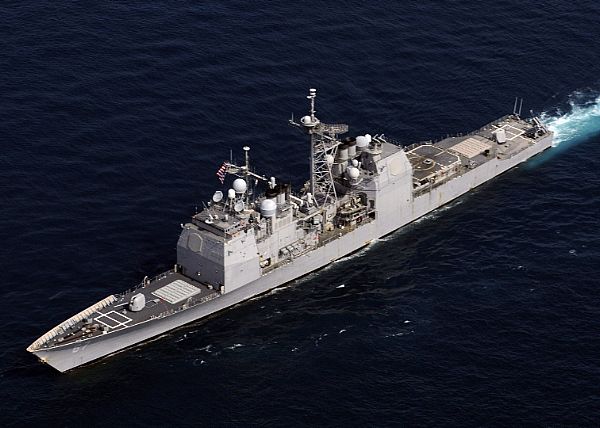

طرّاد الصواريخ الأمريكي " USS Shiloh "
طرّاد الصواريخ الأمريكي " USS Shiloh " من فئة طرادات الصواريخ " تيكونديروجا Ticonderoga Class Aegis Guided Missile Cruisers " وهو يُعد اضخم السفن القتالية في البحرية الامريكية بعد حاملات الطائرات حيث تمتلك 22 طرادا من هذا النوع ولا توجد دولة في العالم تمتلك هذا العدد الهائل من الطرّادات . اتخذ اسمه تيمنا بمعركه شيلو وتم اطلاقه سنه 1990

المواصفات
تصل الإزاحة القصوى الى 9800 طن ويصل طوله الى 173 متر وعرضه 16.8 متر و ارتفاعه 10.2 متر و يصل مداه الى 11 الف كلم ويصل عدد الافراد العاملين عليه الى 404 فرد وسرعته القصوى 60 كم / ساعة

ويمتلك 4 محركات غاز توربينية تولد قوة قدرها 80 الف حصان .

التسليح
* يمتلك الطراد منظومة تسليحية ثقيلة تتمثل في الآتي :​

​

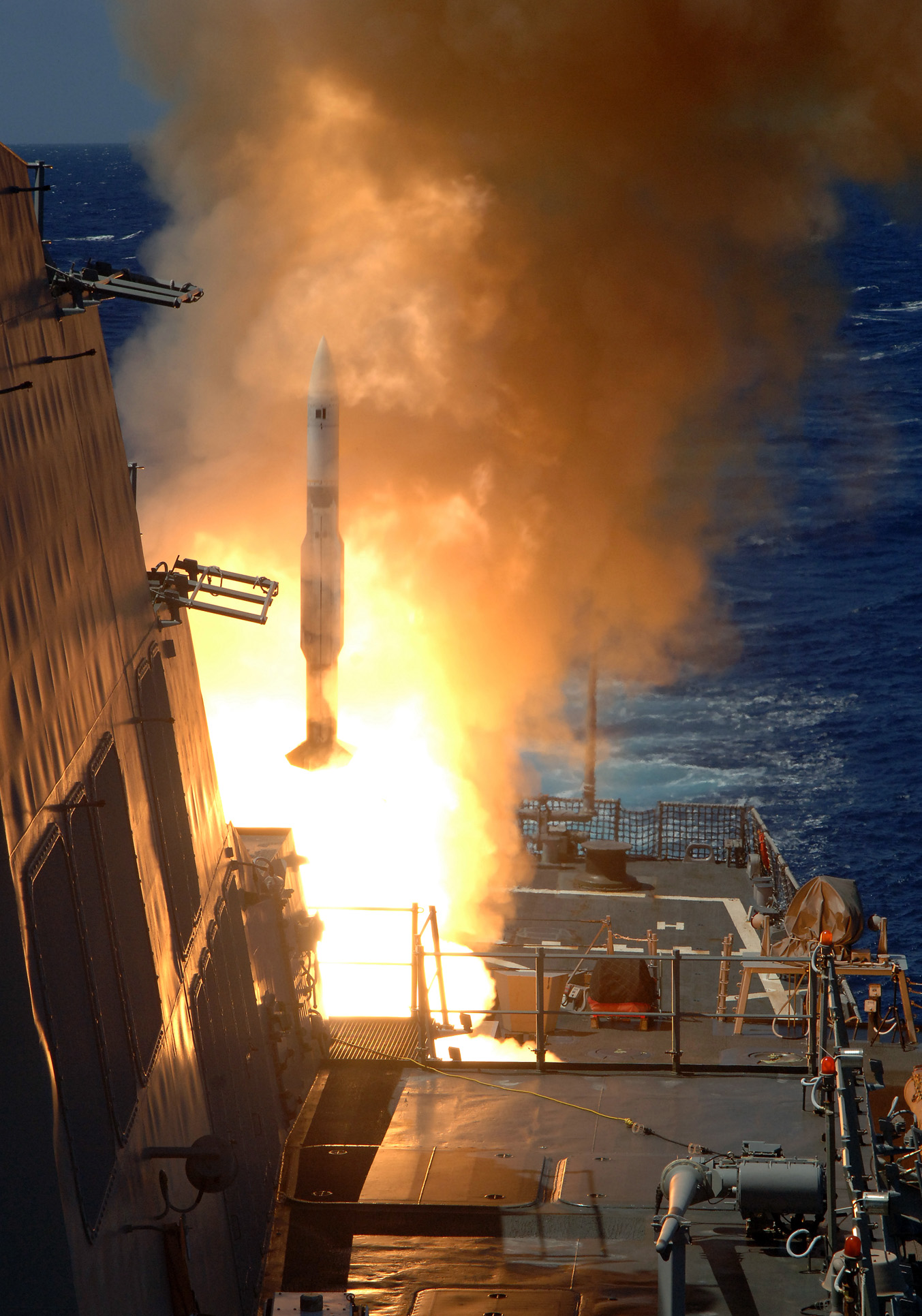

122 خلية اطلاق من الفئة Mk 41 VLS مخصصة لاطلاق الصواريخ بشكل رأسي Vertical Launch System وتحتوي على تشكيلة من الصواريخ الآتية :​

​

1) صواريخ توماهوك الجوالة من النسخ :

# النسخة المضادة للسفن RGM-109 TASM Tomahawk Anti Ship Missile Missile موجه بالملاحة بالقصور الذاتي INS Inertial Navigation System ثم الرادار النشط ARH Active Radar Homing او الرادار السلبي PRH Passive Radar Homing حيث يعتمد على تتبع الانبعاثات الرادارية من السفينة المعادية و يبلغ مداه 450 كم

# النسخة المخصصة للهجوم ضد الاهداف البرية BGM-109 TLAM Tomahawk Land Attack Missile من الفئة A الذي يصل مداه الى 2500 كم و المزود برأس نووي تكتيكي بقوة 200 كيلوطن ( تعادل 200 الف طن من متفجرات TNT ) و الفئة C الحامل لرأس تقليدي شديد التدمير زنة 450 كلج ويصل مداه الى 1700 كم و الفئة D الحامل للقنابل العنقودية و يصل مداه الى 1300 كم، وصاروخ التوماهوك يطير على ارتفاع 20 - 100 متر فوق سطح البحر .
​

2) صواريخ الدفاع الجوي المضادة للطائرات و الصواريخ الباليستية و الجوالة من الانواع :

- النوع RIM-66M-5 SM-2MR Block III مضاد للطائرات و الصواريخ الجوالة و يمكن استخدامه ايضا كمضاد للسفن ويتم توجيهه بالرادار شبه النشط SARH Semi Active Radar Homing والاشعة تحت الحمراء IR Homing ويصل مداه الى 70 كم .

- النوع RIM-156A SM-2ER Block IV مضاد للطائرات وايضا يعمل كمضاد للسفن ويتم توجيهه بالرادار شبه النشط والاشعة تحت الحمراء ويصل مداه الى 190 كم .

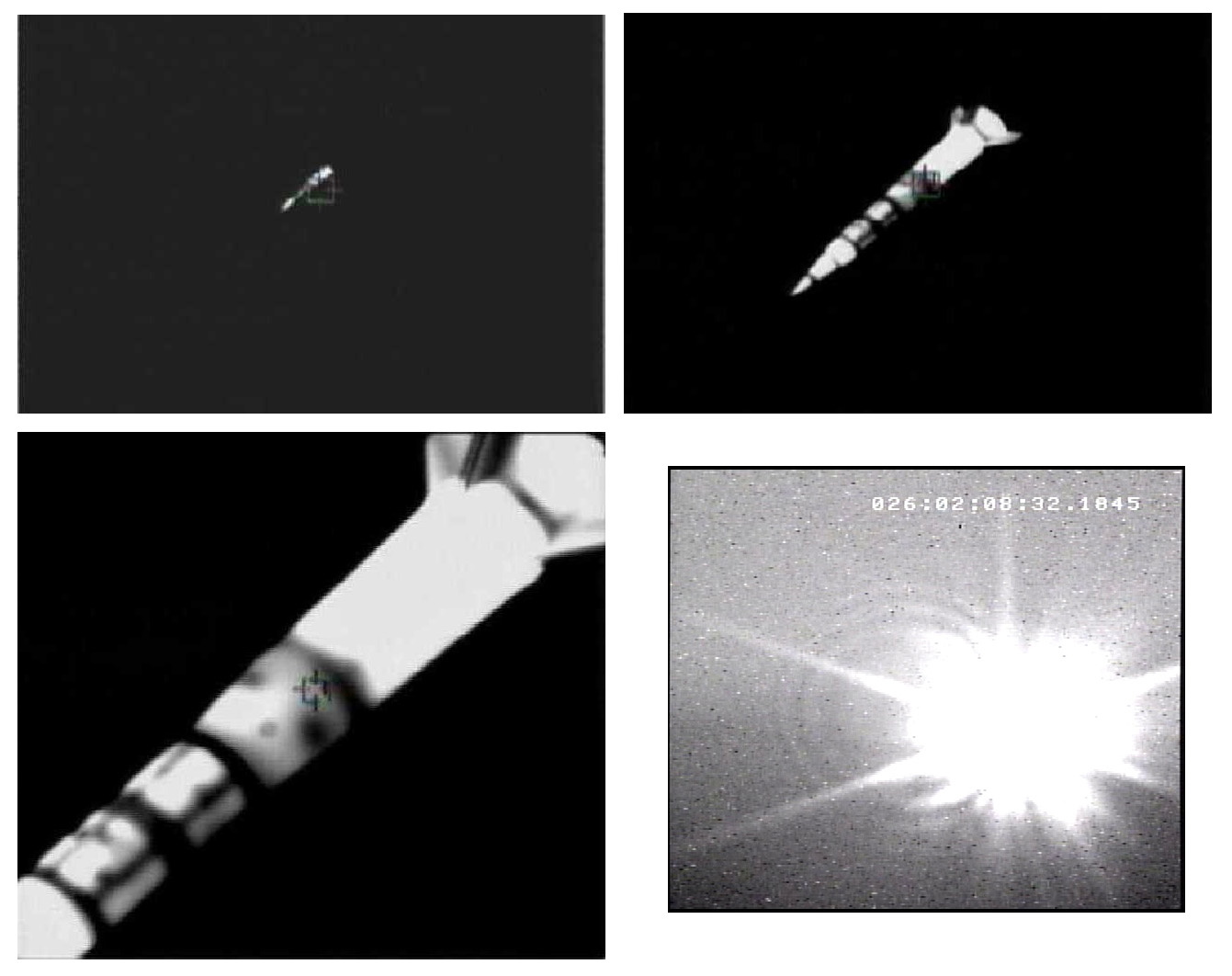

- النوع RIM-161 SM-3 وهو اقوى و افضل دفاع دفاع جوي فضائي مضاد للصواريخ الباليستية في العالم حيث مدى هجومي بعيد يصل الى 700 كم وارتفاع يصل الى 500 كم ويمكنه ايضا اسقاط الاقمار الصناعية ويتم التوجيه بالملاحة بالقصور الذاتي INS و الاقمار الصناعية GPS كما يمكن التوجيه بالرادار شبه النشط مع وجود باحث حراري سلبي Passive IR Seeker للمرحلة الاخيرة قبل ضرب الهدف .

- النوع RIM-162C ESSM Enhanced Sea Sparrow Missile مضاد للطائرات والصواريخ الجوالة ذات قدرة المناورة العالية ويصل مداه الى 50 كلم ويتم التوجيه بالرادار شبه النشط .

- النوع RIM-174A Standard ERAM Extended Range Active Missile ذات مدى محسن مخصص لضرب الصواريخ الجوالة والطائرات بدون طيار والمقاتلات ويصل مداه الى 240 كم ويتم التوجيه بالملاحة بالقصور الذاتي ثم الرادار النشط في المرحلة الاخيرة او الرادار شبه النشط .

- 8 صواريخ RGM-84L Harpoon Block II جوالة مضادة للسفن يصل مداها الى 280 كلم .

- مدفعين عيار 127 مم متعددي المهام

- مدفعين عيار 25 مم متعددي المهام

- منظومتي Phalanx مضادة للصواريخ المقتربة

- قاذفين ثلاثيين عيار 324 مم لاطلاق الطوربيدات المضادة للغواصات

- مروحيتين مضادتين للغواصات

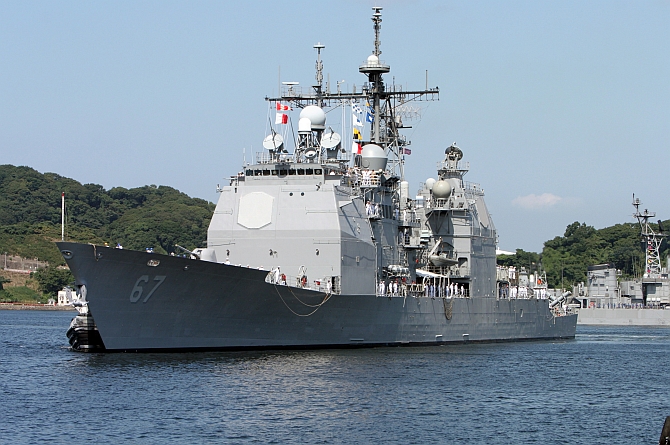

طرّاد الصواريخ الأمريكي " USS Shiloh "
( قوة جباره )

خاص بالمنتدى العربى للدفاع والتسليح
مع تحيات
(( العُقـــــــاب الحــــــارس ))



​



[Commander]

مشكور علي جهدكـ الرائع اخي الكريم موضوع ممتاز ..



[Tubacooo]

موسكوفا لو مسكو هيزعلو



[عزت]

موسكوفا لو مسكو هيزعلو

الاتنين هيغرقوا سوا



[Tubacooo]

الاتنين هيغرقوا سوا

موسكوفا اقوى وابعد مدى فى الصواريخ



[Tubacooo]

دا غير بطرس الاكبر طبعا



[batteryneon]

موسكوفا لو مسكو هيزعلو

الاتنين هيغرقوا سوا

في منازله زي دي .... حجيب فشار و بيبسي و أأجر قارب نضيف و اقعد اتفرج ........... fireworks رائع



[عزت]

موسكوفا اقوى وابعد مدى فى الصواريخ

والدفاع الجوى كما ان هذا الطراد لديه كروز بمدى بعيد



[Tubacooo]

في منازله زي دي .... حجيب فشار و بيبسي و أأجر قارب نضيف و اقعد اتفرج ........... fireworks رائع

المنتدى كلو نفسو يشوف حاجة زى دى
بس الحاجات دى ميتعبهاش الا حاجة زى امباسدور ودى حقيقة على فكرة

والدفاع الجوى كما ان هذا الطراد لديه كروز بمدى بعيد

اصل موسكوفا مؤهل ومسلح ومن الجبروت لأن يهاجم حاملات الطائرات
صواريخ p 500 ومدى 700 كم وصواريخ اس 300 للدفاع الجوى فمش سهل خالص



[batteryneon]

المنتدى كلو نفسو يشوف حاجة زى دى
بس الحاجات دى ميتعبهاش الا حاجة زى امباسدور ودى حقيقة على فكرة


و الغواصات دي الاساس في الصداع للسفن



[عزت]

المنتدى كلو نفسو يشوف حاجة زى دى
بس الحاجات دى ميتعبهاش الا حاجة زى امباسدور ودى حقيقة على فكرة

اصل موسكوفا مؤهل ومسلح ومن الجبروت لأن يهاجم حاملات الطائرات
صواريخ p 500 ومدى 700 كم وصواريخ اس 300 للدفاع الجوى فمش سهل خالص

والامريكى عندى كروز اقل مدى 1200 كم والاقصى يعدى 2000 كم



[batteryneon]

لكن الحق يقال لننتظر حتى يرسو مشروع leader الروسي في المياه دا مش تقليل من الروسي العامل حاليا لكن عاجلا ام اجلا فهو في طريقه للتقاعد بعد 10 سنوات



[su-47berkut]

بس الحاجات دى ميتعبهاش الا حاجة زى امباسدور



[Tubacooo]

شوف الفرق طبعا بين صواريخ رام وفلانكس للدفاع الجوى
واس 300 واس 400 للدفاع الجوى
76 ملم اوتوميلار
وموسكوفا 130 ملم AK
هاربون
او جرانيت او ترميت
باين جدا من المقارنة ان مفيش مناسبة اصلا لكلامى
موضوع ان يكون صواريخك اطول من حاجة زى الجرانيت وما شابهه دا مستحيل
التوماهوك البحرى مداه 450 كم على الطراد الامريكى
الهاربون بلوك 2 280 كم كحد اقصى بينما من 550 الى 700 للجرانيت
يبقى الحل امام اشياء من هذا القبيل
التسلل والشحبية وان كنت لا اقصد الامباسدور بنفسه ولكن نفس الفكرة سرعة عالية وبصمة تكاد تكون معدومة ومناورة اكثر من ممتازة بحريا لتستطيع الاقتراب الى حد ما لأطلاق صواريخك على الجسم الكبير هذا هذا ان لم تكشفك الكاموف
لكن مهما وصلت بحريتك للتطور فأن صواريخك لن تكون اطول من صواريخ الروس بما يضمن تفوقك لذلك الامريكان صنعو الزامولت



[MIA1]

النوع RIM-161 SM-3 وهو اقوى و افضل دفاع دفاع جوي فضائي مضاد للصواريخ الباليستية في العالم حيث مدى هجومي بعيد يصل الى 700 كم وارتفاع يصل الى 500 كم ويمكنه ايضا اسقاط الاقمار الصناعية ويتم التوجيه بالملاحة بالقصور الذاتي INS و الاقمار الصناعية GPS كما يمكن التوجيه بالرادار شبه النشط مع وجود باحث حراري سلبي Passive IR Seeker للمرحلة الاخيرة قبل ضرب الهدف .

ممكن صور لهذا الصاروخ


ومشكوووووووووور على الموضوع الجميل



[حكم مصارعه]

ممكن صور لهذا الصاروخ


ومشكوووووووووور على الموضوع الجميل
