بسم الله الرحمن الرحيم

FREMM FRIGATE




ساعرض لكم اليوم الفرقاطة الفرنسية FREMM

فرنسا لها باع طويل جدا فى الصناعات البحرية معروف عنها الكفاءة والدفة فى العمل
وكما نقول فى مصر الفرنساوى منتج نضيف
وهى من منتجات الشركة الرائعة
DCNS
ووضعت هذا الموضوع بمناسبة الحديث على تفاوض مع على الفريم
وبالفعل ستكون اضافة قوية جدا لبحريتنا
كما انها تخدم فى البحرية الملكية المغربية الشقيقة


هى درة تاج الفرقطات الفرنسية ومن اقوى الفرقاطات على الساحة حاليا
بدا مشروع الفريم فى فرنسا عام 2005 لتحل محل الفرقاطات المتقادمة من نوع :

Tourvill class -f76
d'over class -f69
Georges class -f 70
------------------------------


تصنف ك فرقاطة متعددة المهام
فهى مضادة للغواصات ومضادة للطائرات تمتلك قدرات دفاع جوى من خلال صواريخ aster15 &aster30 &mica
الفرقاطة لا يقتصر تصنيعها على فرنسا فقط وانما ايطاليا لها نسختها منها

-------------------------
المواصفات:
هى فرقاطة تصنف بالطبع كفرقاطة شبحية بسبب تصميمها الشبحى


الازاحة :حتى 6000 طن
الطاقم :108 -- قد تحمل على متنها 180 جندى
السرعة :27 عقدة فى الساعة
التواجد فى الماء :حتى 45 يوم
المدى :11000 كم
الدفع :تعتمد على الدفع ب محركات (غاز وكهرباء )
الطول :142 م
العرض :20 م
تحمل على متنها مروحيتين ومروحية واحده فى حال اضافة خلايا الاطلاق الجانبية الخاصة بصواريخ ميكا للدفاع الجوى
--------------------

التسليح :
--صواريخ الدفاع الجوى :

-16 خلية ASTER 15 يطلق من خلايا عمودية VLS A-50




صواريخ تطلق عموديا من اشهر صواريخ الدفاع الجوى الفرنسية
صواريخ ذات مدى 30 كم
سرعتها 3 ماخ
فعال ضد اى هدف مهما كانت سرعته وايضا ضد الاهداف الشبحية STEALTH
فى حالة تخصيص الفرقاطة لاعمال الدفاع الجوى وتركيب الرادار الجديد المتعدد المهام SF-500 ممكن ان يتم استبدال خلايا VLS A-70 التى تحمل الصواريخ SCALP لتحمل صواريخ ASTER 30
بهذا تكون الفرقاطة مجهزة بال
ASTER 15 AND 30
او يتم اقتسام حاويات الاستر 15 لتكون مشتركة بين بين اASTER 15 وASTER 30 لكن بعد تركيب الخلايا التى تستوعب ال ASTER 30

ومن الممكن ان يتم تجهيزها بصواريخ ميكا للدفاع الجوى ايضا عن طريق اضافة خلايا VLS-A50 على جاب السفينة مكان هنجر الطائرة وبهذا ستحمل الفرقاطة طائرة واحدة ..




-8 صواريخ EXOCET BLOCK 3



درة تاج الصواريخ البحرية الفرنسية
ذو راس حربية تزن 165 كم
ومدى حتى 180 كم
له قدرة عالية ضد التشويش ANTI JAMMING وله قدرة عالية ايضا على التشويش على مضادات الصواريخ والدفاعات الجوية وهو اكثر ما يميزة
يعمل بنظام توجية بالقصور الذاتى حتى يقترب من هدفه بعدها يعمل بالتوجية النشط ACTIVE GUIDENCE
ومن الممكن توجيهه بال GPS
يطير على ارتفاع منخفض جدا (1 - 2 متر )فوق سطح الماء
السرعة تصل لحد اقصي 0.9 ماخ
ومن الممكن الا يكتشفة الرادار المعادى حتى يقترب من الهدف من 5 الى 6 كم


-16 خلية VLS A-70 تقوم باطلاق صواريخ كروز من نوع SCALP


صاروخ غنى عن التعريف
مداه حتى 1000 كم
يتم اطلاقة لمهاجمة الاهداف الارضية
سرعته 0.8 ماخ
يم توجيهه من خلال ال GPS وهو صاروخ شبحى ولو طريقة مميزة للاستهداف على اهدافة بحيث انه يطير على ارتفاع منخفض وعندما يقترب من الهدف يعلو بزاوية ما ويغوص لينقض على الهدف ليحقق تدمير هائل وقابلية اختراق اعلى للهدف
ويعمل فى ظل الظروف الجوية مهما كانت صعوبتها


-مدفع OTO MELARA 76




يطلق بمعدل 120 طلقة فى الدقيقة
يصيب الاهداف حتى مدى 16 كم


-عدد 2 مدفع NEXYER NARWHAL 20 MM



يطلق بمعدل 800 طلقة فى الدقيقة
يعمل ضد جميع الاهداف القوارب الصغيرة والطائرات بدون طيار والصواريخ


-عدد 2 رشاش BROWNING عيار 12.7 MM


--طوربيدات

-عدد 2 حاويات لاطلاق الطوربيدات على الجانبين

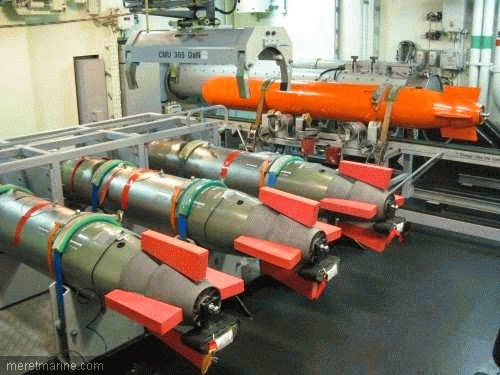

19 طوربيد من نوع MU -90
يصنف كطوربيد خفيف له رأس حربي 33 كم
سرعته القصوى حتى 50 عقدة
هو من نوع FIRE AND FORGET اطلق وانسي
له قدرة عالية على المناورات ومواجهة اى تشويش قد يحدث ضده


--الهيل

-تحمل 1 او 2 هيل فئة 10 طن من نوع NH-90


--الدفع

تعمل بنظام الدفع المختلط DOCLOG--(COMBINED DEISEL OR GAS)
نظام الدفع الكهربائي هو لتقليل البصمة للسفينه حتى يتعذر على الغواصات اكتشافها وهذا فان محركات الديزل ذات صوت عالى تستخدم فقط للسرعات العالية


--الالكترونيات :

-طبعا تعمل على نظام SENIT لادارة النيران :



وهو نظام متكامل يقوم بالتحديد للاهداف وكشفها والرد عليها فورا فى وقت قياسي

-ونظام التحكم SIC 21



Command and Control Information System

له القدرة على ادارة جميع العمليات البحرية

-نظام المراقبة للتحكم بالنيران وتوجيهها SAGEM -VIGY





مجهز بكمبيوتر باليستى ويعمل ليلا ونهارا ضد الاهداف ويعل فى حالة صعوبة الرؤية الناتجة عن سوء الاحوال الجوية فى البحر ويستخدم ضد الاهداف الجوية والبحرية

-نظام اشعة تحت الحمراء IRST- INFRARED ----- THALES -ARTEMIS



يوفر تغطية 360 درجة وله فاعلية ضد الاهداف الجوية الصغيرة التى من الممكن ان يتعذر اكتشافها على الرادار

--الرادارات:

- THALES HERAKLES يعمل على نطاق S-Band

images



ويكشف الاهداف الجوية صواريخ وطائرات وصواريخ الطوربيدت

ويتم العمل حاليا على رادار جديد بقدرات اعلى وهو رادار SEA FIRE 500 وهو رادار متعدد المهام وسيتم تركيبة على جميع الفرقاطات الفرنسية




- Thales ALTESSE للانذار المبكر يعمل على نطاق HF&V/UHF Band





-Thales VIGILE ESM /ELINT



- السفينه مجهزة بعدد 2 رادار ملاحة TERMA SCANTER 2001




- ومن الممكن تجهيزها بنظام الملاحة بالقصور الذتى Sagem SIGMA 40


-- السونارات :

مجهزة ب عدد 2 سونار

-سونار ثابت من نوع Thales UMS 4110 CL




وهو سونار ثابت فى مقدمة السفينة
LOW FREQUENCY SONAR
يعمل كسونار سلبي وايجابي فى نفس الوقت ACTIVE &PASSIVE
يتميز بكشف اى تهديد من مسافة بعيدة وفى ظل ظروف بيئية سيئة

-سونار مسحوب بحيث يتم انزالة الماء او سحبة للكشف عن الاهداف
CAPTAS 4 / UMS 4249





وهو ايضا منخفض التردد LOW FREQUNCY يعمل على النطاق السلبي والايجابي PASSIVE AND ACTIVE
وهو رادر دقيق لدرجة ان يمكن الكشف عن الغواصات على عمق كبير والتى تسير بسرعة بطيئة


--الشراك الخداعية وسائل التشويش

يتم تجهيز كل سفينة بعدد 2 شراك من نوع Sagem NGDS



تعمل على مكافحة التهديدات من الصواريخ المضادة للسفن او الطوربيدات
وتعمل بشكل تلقائى وباستجابة سريعة جدا
ويعمل بجميع انواع الذخائر منها على سبيل المثال


-شراك الاشعة الكهرومغناطيسية ELECTROMAGNETIC DECOY
-شراك الاشعة تحت الحمراء INFRA-RED DECOY
-الشراك المضادة للطوربيدات
- او الشراك التى تعمل على التشويش بالليزر


ويتم اطلاق الشرك حسب نوع التهديد وه ما يحدده الكمبيوتر او يحدده الضابط المسؤول

-تحمل الفرقاطة نظام التشوش الالكترونى النشط-- NETTUNO 4100



وهو لدية قدرة عالية على التشويش على العدائيات

---------------------------------
انتهى

Adel Dwedar

بس اكيد انت بتفضل الفرنسية
خاصة انها ستكون فى صالح فى زيادة المبيعات الفرنسية لنا
وممكن نحصل على ما نريدة كزحمة تسليحية من فرنسا
طبعا لكن حاليا وعملياتيا الايطالية افضل الا اذا وضع الفرنسيون رادارهم الجديد في الخدمة على متن السفن المباعة للزبائن

طبعا لكن حاليا وعملياتيا الايطالية افضل الا اذا وضع الفرنسيون رادارهم الجديد في الخدمة على متن السفن المباعة للزبائن
لو طلبنا الفرنسية لكن مع ال sf-500
سيكون التسليم ليس اقل من 2020
لكن هل من الممكن ان نطلب تزويد الفرنسية الامبار الايطالى ؟
خاصة ونحن من الصعب علينا الحصول على ال scalp فسيكون هناك مكان يحتاح لان يتم شغله
فسيكون الخيار هو الميكا ذو الاطلاق الراسي مع الاستر 15

طبعا لكن حاليا وعملياتيا الايطالية افضل الا اذا وضع الفرنسيون رادارهم الجديد في الخدمة على متن السفن المباعة للزبائن

مرحبا
هذا يعتمد على نوع المهام المطلوبة في البحرية المصرية
فان كانت لمهام الدفاع الجوي فالفريم الايطالية و الفرنسية لم تنضجا بعد فلا الاستر 30 اكتمل تطوير آخر بلوكاته ولا الرادارات توفر الاستفادة المثلى من مداه الحالى
لكن ان كانت البحرية المصرية تبحث عن فرقاطة متعددة الاستعمال مع دعم ناري قريب لمشاة البحرية على الشاطئ فالافضل الايطالية "طبحا اخرجنا السكالب من المعادلة كونه مخصص للقصف الجراحي العميق " اما في مجال حرب الغواصات فالفريم الفرنسية تتفوق وبمراحل عن الايطالية لا في الكشف ولا في الخفاء الصوتي و نظم الدفع و هذه الاخيرة بالنسبة لي هي الاكثر ملائمة لاحتياجات البحرية المصرية في مواجهة نظيراتها في المنطقة "اسرائيل و تركيا و اليونان " التي تملك اساطيل غواصات كبيرة و متطورة يصعب مجاراة تطورها اليوم

التعديل الأخير:
فرقاطة غنية عن التعريف وكم اتمنى رؤية العلم السعودي وهو يرفرف فوقها ضمن الاسطول الغربي

ومشكور اخي عادل على الموضوع المميز

موضوع جميل أخونا عادل .. سلمت يداك ..
قطعة بحرية تستحق بالفعل ان تكون درة التاج في الصناعات البحرية الفرنسية و الإيطالية على حد سواء
و لكن لي سؤال بخصوص ..


-16 خلية VLS A-70 تقوم باطلاق صواريخ كروز من نوع SCALP


صاروخ غنى عن التعريف
مداه حتى 1000 كم
يتم اطلاقة لمهاجمة الاهداف الارضية
سرعته 0.8 ماخ
يم توجيهه من خلال ال GPS وهو صاروخ شبحى ولو طريقة مميزة للاستهداف على اهدافة بحيث انه يطير على ارتفاع منخفض وعندما يقترب من الهدف يعلو بزاوية ما ويغوص لينقض على الهدف ليحقق تدمير هائل وقابلية اختراق اعلى للهدف
ويعمل فى ظل الظروف الجوية مهما كانت صعوبتها

في حال طلب مصر لهذه التحفة الفنية ..
هل يمكن تسليحها بصواريخ SCALP الذي يصل مداه الى 1000 كم .. أم أن هذا الصاروخ يدخل ضمن معاهدة عدم إنتشار الصواريخ ذات المديات الاكثر من 300 كم

مرحبا
هذا يعتمد على نوع المهام المطلوبة في البحرية المصرية
فان كانت لمهام الدفاع الجوي فالفريم الايطالية و الفرنسية لم تنضجا بعد فلا الاستر 30 اكتمل تطوير آخر بلوكاته ولا الرادارات توفر الاستفادة المثلى من مداه الحالى
لكن ان كانت البحرية المصرية تبحث عن فرقاطة متعددة الاستعمال مع دعم ناري قريب لمشاة البحرية على الشاطئ فالافضل الايطالية "طبحا اخرجنا السكالب من المعادلة كونه مخصص للقصف الجراحي العميق " اما في مجال حرب الغواصات فالفريم الفرنسية تتفوق وبمراحل عن الايطالية لا في الكشف ولا في الخفاء الصوتي و نظم الدفع و هذه الاخيرة بالنسبة لي هي الاكثر ملائمة لاحتياجات البحرية المصرية في مواجهة نظيراتها في المنطقة "اسرائيل و تركيا و اليونان " التي تملك اساطيل غواصات كبيرة و متطورة يصعب مجاراة تطورها اليوم
الايطالية بالطبع متميزة فى الدفاع الجوى وهذا بفضل الامبار الرادار المتعدد المهام الذى يستطيع الaster بنوعية 15 و30
فالرادار الايطالى يستطيع
امام بعد اكتمال الرادار sf500 الفرنسي الجديد سيكون اضافة قوية جدا
وستكون فرقاطة دفاع جوى باكتياز
بحيث سيكون تسليحها
aster 15
aster 30
mica >>vertical launch (كما ذكرت فى رأس الموضوع يكن زضعه مكان هنجر الهيل )
هذا مع نظام ادارة ادارة النيران الذى يحقق سرعة فى الاستجابة بعد كشف الاهداف وتحديدها
كل هذا يعطى قوة كبيرة لتكون فرقاطة دفاع جوى تستطيع حماية الاساطيل البحرية
لكن مع كل هذا
مصر تريد فرقاطة متعددة المهام (دفاع جوى ومكافحة غواصات ومحافكة السفن المعادية )
والفريم الفرنسية تحقق هذا جيدا ..
والايطالية ايضا تحقق هذا
ففى التعدد فى المهام الاثنان متميزتان
واتمنى الفرنسية لمصر خاصة واننا نعمل معهم على حزمة تسليحية موسعة فكلما زادت مشترياتك فستأخذ مميزات تطلبها

موضوع جميل أخونا عادل .. سلمت يداك ..
قطعة بحرية تستحق بالفعل ان تكون درة التاج في الصناعات البحرية الفرنسية و الإيطالية على حد سواء
و لكن لي سؤال بخصوص ..




في حال طلب مصر لهذه التحفة الفنية ..
هل يمكن تسليحها بصواريخ SCALP الذي يصل مداه الى 1000 كم .. أم أن هذا الصاروخ يدخل ضمن معاهدة عدم إنتشار الصواريخ ذات المديات الاكثر من 300 كم
هذا ليس صاروخ باليستى
الصواريخ الباليستية هى من تقع تحت نص المعاهدة
اما السكالب لا اعتقد ان فرنسا ستعطية لنا ...لكن فى نفس الوقت لا يعتبر مستحيلا اذا كان نسخة اقل من ال1000 كم
شكرا لذوقك واطراءت
انتظروا موضوع اخر عن البحرية خاصة الفرنسية ايضا

موضوع جميل أخونا عادل .. سلمت يداك ..
قطعة بحرية تستحق بالفعل ان تكون درة التاج في الصناعات البحرية الفرنسية و الإيطالية على حد سواء
و لكن لي سؤال بخصوص ..




في حال طلب مصر لهذه التحفة الفنية ..
هل يمكن تسليحها بصواريخ SCALP الذي يصل مداه الى 1000 كجم .. أم أن هذا الصاروخ يدخل ضمن معاهدة إنتشار الصواريخ ذات المديات الاكثر من 300 كم


مرحبا
جوابا على السؤال فاليونان كان من المقرر ان تحصل على السكالب نافال لكن بمدى مخفظ حوالي 370 كيلومتر فقط فبالنسبة لمعاهدة انتشار الصواريخ الهجومية ذات المديات فوق 300 كيلومتر مشروطة براس حربي فوق 500 كيلوغرام في حال انتفاء احد هذه الشروط فلا يصبح الصاروخ خاضعا للاتفاقية كمثال الطوروس الالماني رغم انه بمدى فوق 500 كيلومتر لكن مع راس حربي ذو 450 كيلومتر فهو متاح للتصدير رغم مصادقة المانيا على المعاهدة
لكن في المقابل التساؤل الذي يطرح هو ما مدى استعداد فرنسا لتصدير هذا السلاح لمصر ؟

عدونا الرئيسي اسرائيل نقطة قوته تكمن في سلاح الغواصات و السلاح الجوي
لذلك نحتاج لفرقاطه متميزه في مكافحة الغواصات و الدفاع الجوي في نفس الوقت
معادله صعبه

مرحبا
جوابا على السؤال فاليونان كان من المقرر ان تحصل على السكالب نافال لكن بمدى مخفظ حوالي 370 كيلومتر فقط فبالنسبة لمعاهدة انتشار الصواريخ الهجومية ذات المديات فوق 300 كيلومتر مشروطة براس حربي فوق 500 كيلوغرام في حال انتفاء احد هذه الشروط فلا يصبح الصاروخ خاضعا للاتفاقية كمثال الطوروس الالماني رغم انه بمدى فوق 500 كيلومتر لكن مع راس حربي ذو 450 كيلومتر فهو متاح للتصدير رغم مصادقة المانيا على المعاهدة
لكن في المقابل التساؤل الذي يطرح هو ما مدى استعداد فرنسا لتصدير هذا السلاح لمصر ؟

إذاً إن كان رأس الصاروخ الحربي اقل من 500 كجم فلا مانع قانوني .. و لكن الأمر يخضح لمدى التجاوب الفرنسي في تركيب مثل هذه الصواريخ على الفريم

عدونا الرئيسي اسرائيل نقطة قوته تكمن في سلاح الغواصات و السلاح الجوي
لذلك نحتاج لفرقاطه متميزه في مكافحة الغواصات و الدفاع الجوي في نفس الوقت
معادله صعبه
الفرقاطة هذة تحقق هذة المعادلة
وهى ليست معادلة صعبة ولا شئ
هناك فى الفرقاطة الايطالية صاروخ اسمه milas
,وهو صاروخ حامل لطوربيد
وهذا يزيد من قدرة الفرقاطة فى مكافحة الغواصات بجانب الطوربيدات الموجوده

إذاً إن كان رأس الصاروخ الحربي اقل من 500 كجم فلا مانع قانوني .. و لكن الأمر يخضح لمدى التجاوب الفرنسي في تركيب مثل هذه الصواريخ على الفريم
وياسلام لو مع الرافال
تبقى فله شمعه منورة
لا نريده بمداه 1000 كم
نريده بالمدى المخفض
فعدونا قريب وملاصق لنا

الايطالية بالطبع متميزة فى الدفاع الجوى وهذا بفضل الامبار الرادار المتعدد المهام الذى يستطيع الaster بنوعية 15 و30
فالرادار الايطالى يستطيع
امام بعد اكتمال الرادار sf500 الفرنسي الجديد سيكون اضافة قوية جدا
وستكون فرقاطة دفاع جوى باكتياز
بحيث سيكون تسليحها
aster 15
aster 30
mica >>vertical launch (كما ذكرت فى رأس الموضوع يكن زضعه مكان هنجر الهيل )
هذا مع نظام ادارة ادارة النيران الذى يحقق سرعة فى الاستجابة بعد كشف الاهداف وتحديدها
كل هذا يعطى قوة كبيرة لتكون فرقاطة دفاع جوى تستطيع حماية الاساطيل البحرية
لكن مع كل هذا
مصر تريد فرقاطة متعددة المهام (دفاع جوى ومكافحة غواصات ومحافكة السفن المعادية )
والفريم الفرنسية تحقق هذا جيدا ..
والايطالية ايضا تحقق هذا
ففى التعدد فى المهام الاثنان متميزتان
واتمنى الفرنسية لمصر خاصة واننا نعمل معهم على حزمة تسليحية موسعة فكلما زادت مشترياتك فستأخذ مميزات تطلبها


مرحبا الاخ عادل

بالنسبة للرادار EMPAR فهو يصل لمدى 500 كيلومتر لكنه عند المسح ثلاثي الابعاد و تغطية 360 درجة فهذا المدى ينخفظ لاقل من 100 كيلومتر و ذلك راجع لمحدودية طاقته قارنه مثلا مع spy-1 على المدمرات الامريكية في منظومات الايغس لترى الفرق في حجم الطاقة و حزمة الاشعاع لذلك فهو لا يوفر استفادة مثلى من الاستر 30 الذي سيصبح في النهاية ثرفا زائد عن الحاجة
بالنسبة للاختيار فاتمنى بدوري الفرنسية رغم اني افضل نسخة محسنة من لافاييت او نسخة مكبرة من الغويند و بعدد محترم لمصر افضل بكثيير من الفريم فالاخيرة افضل في المياه الزرقاء المفتوحة كالمحيطات و ليس للمياه الضحلة المحدودة كالبحرين المتوسط و الاحمر
