الكوبرا Ah-1z King Cobra

مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,790
التفاعلات
41,001 35 0
الدولة
Egypt
حجمها مناسب للمناورة

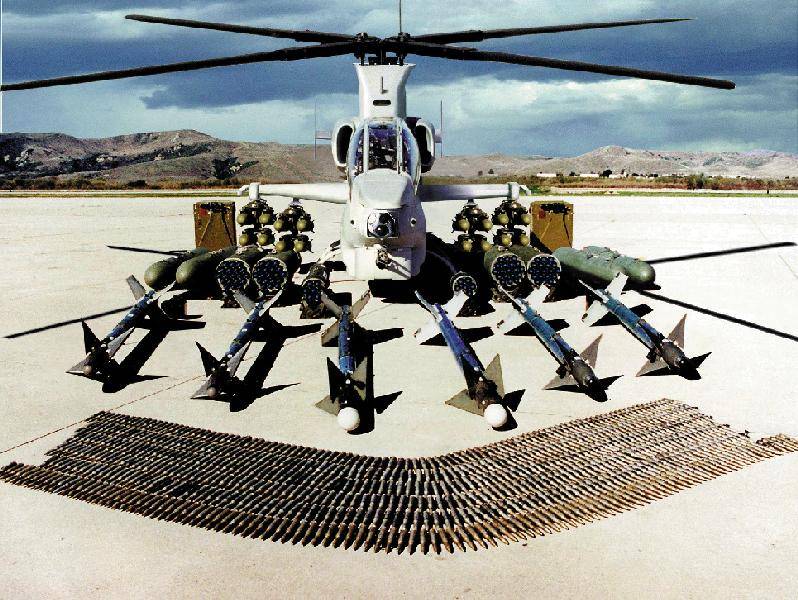

لكنها ترسانه طائره


falconattack

عضو
إنضم
9 يوليو 2008
المشاركات
20
التفاعلات
0 0 0
الكوبرا من المروحيات التي تمتاز بالمناورة والتسليح القوي


pugachev

عضو
إنضم
24 يونيو 2008
المشاركات
182
التفاعلات
2 0 0
موضوع رائع مشكور أخي على المجهود ..................... هل من دول عربية مهتمة؟

إنضم
31 يوليو 2008
المشاركات
372
التفاعلات
10 0 0
سؤال للمختصين .. أرجو المقارنة بين أمكانيات الاباتشي والكوبرا king cobra .... ولماذا لاتستخدم على نطاق واسع لدى القوات الأمريكية ...
وهل يمكن أن تزود برادار اللونغ بو ... تحياتي ...


HUGOLOGO

عضو
إنضم
28 يوليو 2008
المشاركات
617
التفاعلات
590 0 0
الدولة
Egypt



في الحقيقة AH-1Z Super Cobra تستحق بالفعل ان تقارن مع AH-64D

تملك الكوبرا محرك T700-GE-401 بقوة 169 حصان وهناك نسخة اخري من هذا المحرك T700-GE-701C قيد التطوير يقال انه سيكون اقوي من السابق
تستطيع الكوبرا ان تحمل 16 صاروخ هيل فاير Hellfires كما هو الحال في الاباتشي وايضا نظام الـ FLIR targeting هو النظام الافضل الموجود بشركة لوكهيد مارتن
والتي تستخدمة علي طائرتها Hawkeye XR يقابلة نظام TADS/PNVS الموجود علي الاباتشي كما تملك AH-1Zs رادار MMW من لونجبو والذيي يستطيع اطلاق صواريخ AGM-114L Longbow Hellfire وهو مطور من رادارات اللونجبو الموجودة علي الاباتشي

AH-1Z لها أداءُ أفضلُ في بَعْض المناطقِ:
* اقصي سرعة البحريةِ: 155 عقدة (~178 ميل بالساعة)
مقابل 149 عقدةِ (~171 ميل بالساعة) AH-64D
* نسبة التسلّقِ: 1,907 قدم
مقابل 1,775 قدمِ للـ AH-64D
* اقصي ارتفاع : 2,790 قدم . مقابل 2,635 قدمِ للـ AH-64D




ترسانة الكوبرا تضم :-

16صاروخ AGM-114 Hellfire
صواريخ جو جو AIM-9L Sidewinder تصل لمدي 15 كيلو متر
ومدفع من عيار 20mm
كما يمكن ان تستعين بالـتاو والمافريك BGM-71 TOW
Maverick missile
وجميع عائلة صواريخ الهايدرا Hydra 70 mm


HUGOLOGO

عضو
إنضم
28 يوليو 2008
المشاركات
617
التفاعلات
590 0 0
الدولة
Egypt
هل من دول عربية مهتمة؟

اعتقد بأن الاباتشي والغازيل والبيل والسيروكسي بلاك هوك وغيرها .... تفي بالغرض ولم ترد معلومات لدي تفيد بأهتمام اي دولة عربية

بالتاكيد ستحصل عليها اسرئيل

تركيا اكثر المهتمين بهذة العمودية التي هي قيد التطوير وتنوي الحصول علي 145 عمودية منها وانا اعتقد ايضا ان اسرائيل لن تفوت هذة الفرصة خاصة ان الجيش الامريكي به اكثر من 180 طائرة

التعديل الأخير:
إنضم
5 يوليو 2008
المشاركات
558
التفاعلات
55 0 0
اكثر المروحيات التي تعجبني رغم اني اكره مستخدميها ( الامريكان واليهود )


HUGOLOGO

عضو
إنضم
28 يوليو 2008
المشاركات
617
التفاعلات
590 0 0
الدولة
Egypt
طبعا انا بتكلم علي السوبر كوبرا AH-1Z اما النسخ الاخري AH-1Ps او AH-1S فتوجد لدي البحرين والاردن علي الترتيب لكل منهم 24 هليكوبتر واسرائيل تملك النسخة AH-1F ولديها 40 هليكوبتر من هذا الطراز .

إنضم
31 يوليو 2008
المشاركات
372
التفاعلات
10 0 0
شكراً جزيلاً لك أخي الكريم hugologo على المعلومات المفيدة والجميلة ..
انا أعلم ان الجيش الامريكي يمتلك الكثير منها .. لكن من الواضح ان السيادة هي للاباتشي ..
والملاحظ على النسخة السوبر كوبرا- كنج كوبرا أو كوبرا زولو كما تسمى أحياناً .. انها خالية من سارية الرادار الملمتري فأين وضع اللونغ بو ؟ ! ....
عموماً الملاحظ على المروحية الجديدة مراوحها بالريش الرباعية ..
وهو حسب اعتقادي يؤمن لها الاستقرار والثبات بالتحليق ..
مقارنة بالنموذج القديم ذي الريشتين فقط ...
تبقى نقطة أخيرة تتعلق بمستوى الضجيج العالي الذي تخلفه كل المروحيات الامريكية والروسية وغيرها ..
بأستثناء مروحيات EC-135 و EC-155 المروحية ذات الشفرات الخمسة التي يتفق الخبراء على انها اقل المروحيات ضجيجاً واقلها ارتجاجاً ..
(هناك مروحيات روسية ب5 شفرات لكنها ذات ضجيج عالي ايضاً ) ...
وان كانت هذه المروحية تستخدم للعمليات الخاصة والشرطة وليس للاشتباك مع الدروع ...
تحياتي للجميع


HUGOLOGO

عضو
إنضم
28 يوليو 2008
المشاركات
617
التفاعلات
590 0 0
الدولة
Egypt
اتفق معك تماما فيما ذكرت وخاصة فيما يتعلق بالضجيج
اما بالنسبة لسؤالك التعجبي يقصد منه المقارنة بردارات الTADS و الFCR للأباتشي يقابلة FLIR targeting والMMW للكينج كوبرا وهم جميعا من انتاج لونجبو لوكهيد مارتن اما الخصائص الفنية لهم فليس لي بها علم
وجزاك الله كل خير علي المشاركة الطيبة

إنضم
31 يوليو 2008
المشاركات
372
التفاعلات
10 0 0
اتفق معك تماما فيما ذكرت وخاصة فيما يتعلق بالضجيج
اما بالنسبة لسؤالك التعجبي يقصد منه المقارنة بردارات الTADS و الFCR للأباتشي يقابلة FLIR targeting والMMW للكينج كوبرا وهم جميعا من انتاج لونجبو لوكهيد مارتن اما الخصائص الفنية لهم فليس لي بها علم
وجزاك الله كل خير علي المشاركة الطيبة

شكراً لك أخي الكريم هوجولوجو على التواصل الطيب .. واسمح لي ان أوضح قضية مهمة ... انت تتحدث عن نظام TADS/PNVS وهذا ليس برادار بل هو جهاز للملاحة والتهديف ويوجد في مقدمة الاباتشي وهو يحتوي عل مستشعرات الرؤية الليلية ...
وأنا لااتحدث عن هذا النظام .. بل أتحدث عن السارية الموجودة في أعلى الطائرة وهي رادار اللونغ بو Long Bow ...
فاللونغ بو ليس اسم لشركة فرعية عن لوكهيد مارتن بل هورادار ملمتري من الجيل الثالث ... القضية ببساطة شديدة ان المروحيات تطلق صواريخها على خط رؤية الطيار...
(لاتستطيع الطائرة المروحية العادية أطلاق صاروخ على دبابة تختفي خلف الافق .. ابعد من نظر الطيار الاعتيادي ..حتى مع استخدام الاجهزة البصرية العادية)..
لكن صواريخ الهيل فاير الخاصة بالاباتشي لها ثلاثة مستويات من التطور
(تعطى حسب درجة الاهمية لأمريكا .. مايعطى لأسرائيل ليس مثل الصاروخ الذي يعطى للدول العربية )..
المستوى الأول من التوجيه رأس الصاروخ الباحث البصري ..
ويعمل أحدث نموذج منه بطريقة السيطرة الاوتوماتيكية الكاملة على خط التسديد البصري للطيار ويسمى FACLOS ..

والمستوى الثاني هو طريقة توجيه الصاروخ خارج خط التسديد ويسمى NLOS ...

وهو يعني أصابة الاهداف والطائرة ليست قريبة جداً من الدفاعات الجوية للعدو ...

أما المستوى الثالث وهذا هو موضوع حديثنا فيتعلق بتوجيه الصواريخ الى مابعد خط التسديد (خلف الافق) ويسمى BLOS ..
وهذا مايسمح للاباتشي المحسنة برادار اللونغ بو بالاشتباك مع أهداف خارج خط تسديد الطيار ولايراها من موقعه بل يراها رادار اللونغ بو ويراها الصاروخ من مكانه المرتفع ...

والميزة القتالية هو في أختباء الاباتشي خلف التلال وعند حافات الاشجار والاحراش وتسديد صواريخها الموجهة القاتلة للعدو الذي لايراها ولايستطيع اصابتها لأنها أصلاً تطلق من مديات تقدر ب10 كيلومتر وبدقة تصل ال 99% حسب تجارب الرمايات الاختبارية والحروب التي خاضتها الاباتشي بشكل عملي ...
أي أن صواريخ الهيل فاير المنطلقة وفق معطيات رادار اللونغ بو .. تعمل بمبدأ أطلق وأنسَ ...

حالها حال المقاتلات المتقدمة التي تطلق خلف الأفق بمديات 150 كم مثلاً مع الفارق الاكيد بالمدى بين المقاتلة والمروحية ...
عموماً يقوم رادار الموجة الملمترية MMW ونظام التصوير الحراري IIR بالتفتيش عن الأهداف من مواقع مستترة ..
(لايظهر من المروحية سوى نظام التوجيه العلوي المركب على رأس السارية الدوار )
حيث يقوم بكشف الأهداف وتحديدها ..
ثم يقوم كومبيوتر ادارة الرمي بأضاءة الرؤوس الباحثة أما بالحرارة أو بالموجة الرادارية .. بحيث تستطيع الرؤوس الباحثة رؤيتها والتعرف عليها ..
ومن ثم يتم اطلاق الصواريخ وفقاً للمعلومات التي زودت بها هذه الرؤوس ...
ومن المثير هنا أن نظام التوجيه الملمتري يمكنه الاطباق على الهدف قبل الأطلاق أو بعده ....

أما الاطباق في نظام التصوير الحراري فيتم بعد الاطلاق حصراً لتجنب أصابة اهداف صديقة ...

وأخيراً فأن الاباتشي بعد هذا الوصف تستخدم نظام التوجيه بالموجة الملمترية اللونغ بو في حين تستخدم مروحية تايغر علىسبيل المثال نظام أوسيروس Osirus للتصوير الحراري من صنع Sagem ...
مثلما تستخدم رادار الموجة الملمترية الطائرة الروسية الشرسة MI 28N ....

على أية حال هذه هي معلوماتي وقد أكون مخطئا ...
انا لست مختصاً وأرجو من المختصين التصحيح في حالة الخطأ ...
وتقبل أخي الكريم تحياتي الحارة ..


HUGOLOGO

عضو
إنضم
28 يوليو 2008
المشاركات
617
التفاعلات
590 0 0
الدولة
Egypt
علي كل حال انت بتسأل في نقطة بالفعل محتاجة متخصصين وشرحك به معلومات كثيرة وفادتني كتير لأن معلوماتي كانت شبة سطحية
تحياتي لك علي هذا المجهود الرائع

هذا الجزء مأخوذ من موقع نيفل تكنولجي وهو بصراحة ما لم افهمة بشكل جيد بس اوعدك اني اقري اكتر عن هذا الموضوع

Targeting for the AH-1W is provided by the Night Targeting System (NTS), jointly produced by Tamam Division of Israel Aircraft Industries Ltd and Kollsman.
NTS integrates a Forward Looking Infrared (FLIR) which provides automatic target tracking with a laser designator / rangefinder and video recorder.
Lockheed Martin has developed a longer range AN/AAQ-30 target sight system (TSS) for the AH-1Z to replace the NTS. TSS includes a third-generation four field-of-view FLIR based on a 3-5 micron staring array, CCD colour TV, Kollsman eyesafe laser rangefinder / designator and multi-target autotracker. L-3 Communications Wescam supplies the turret assembly. Lockheed Martin was awarded a contract to supply the first 16 systems to the USMC in March 2008.
Longbow International (a joint venture of Lockheed Martin and Northrop Grumman) is developing the Cobra Radar System for the AH-1Z, based on the Longbow millimetre wave radar on the AH-64D Apache. Cobra is a pod-based radar that can be mounted on a wingtip or in a stores position. Cobra can automatically search, detect, classify and prioritise multiple moving and stationary targets. It has a range of 8km against moving and 4km against stationary targets.
http://www.naval-technology.com/projects/supcobra/


HUGOLOGO

عضو
إنضم
28 يوليو 2008
المشاركات
617
التفاعلات
590 0 0
الدولة
Egypt
lockheed Martin
Longbow HELLFIRE Missile


The Longbow HELLFIRE missile, designated the AGM-114L, is part of the HELLFIRE family of modular missiles and shares the same missile bus, including the rocket motor, control section, fuzing and a tandem shaped-charge warhead system with the HELLFIRE II semi-active laser (SAL) variants. It has a maximum lethal range in excess of 8 kilometers against both moving and stationary ground targets. The Longbow variant uniquely provides a true fire-and-forget capability in clear or adverse weather conditions and in the presence of battlefield obscurants. To achieve this capability, it employs a millimeter-wave (MMW) radar seeker-aided inertial guidance system and is capable of operating in either lock-on-before launch (LOBL) or lock-on-after launch (LOAL) modes.

The Longbow HELLFIRE missile receives a target handover from the aircraft’s weapons processor, which contains the target position and velocity. The missile inertially tracks this target position and acquires the target with the MMW radar seeker. The MMW radar seeker provides terminal guidance and autonomously develops the aimpoint for impact. High-resolution algorithms are used to provide a high probability of kill.

This Longbow HELLFIRE design optimizes the probability that the missile will engage the specific target designated by the weapons processor and aircrew using the Longbow Fire Control Radar (FCR). The missile’s search volume is designed to be relatively small and coincident with the amount of estimated error in the target handover position and velocity. This means the missile hits the target the pilot selects.

Another unique advantage the Longbow guidance system provides is the ability to engage multiple targets simultaneously and to achieve a maximum firing rate. Multiple missiles can be launched at the prioritized list of fire control radar classified targets with a high confidence that each selected target will be hit and killed. The fire-and-forget capability, combined with this high rate of fire, minimizes helicopter exposure for weapon delivery and provides unprecedented survivability.

The Longbow HELLFIRE missile carries the tandem shaped-charge warhead used in the AGM-114K high-explosive anti-tank (HEAT) configuration, meaning the missile is most effective against armored and hard targets.

اتمني التواصل من الاخوة معك وان تناقش هذة النقاط لأني بالفعل مستمتع بالنقاش معك

التعديل الأخير:
إنضم
31 يوليو 2008
المشاركات
372
التفاعلات
10 0 0
lockheed Martin



Longbow HELLFIRE Missile


The Longbow HELLFIRE missile, designated the AGM-114L, is part of the HELLFIRE family of modular missiles and shares the same missile bus, including the rocket motor, control section, fuzing and a tandem shaped-charge warhead system with the HELLFIRE II semi-active laser (SAL) variants. It has a maximum lethal range in excess of 8 kilometers against both moving and stationary ground targets. The Longbow variant uniquely provides a true fire-and-forget capability in clear or adverse weather conditions and in the presence of battlefield obscurants. To achieve this capability, it employs a millimeter-wave (MMW) radar seeker-aided inertial guidance system and is capable of operating in either lock-on-before launch (LOBL) or lock-on-after launch (LOAL) modes.

The Longbow HELLFIRE missile receives a target handover from the aircraft’s weapons processor, which contains the target position and velocity. The missile inertially tracks this target position and acquires the target with the MMW radar seeker. The MMW radar seeker provides terminal guidance and autonomously develops the aimpoint for impact. High-resolution algorithms are used to provide a high probability of kill.

This Longbow HELLFIRE design optimizes the probability that the missile will engage the specific target designated by the weapons processor and aircrew using the Longbow Fire Control Radar (FCR). The missile’s search volume is designed to be relatively small and coincident with the amount of estimated error in the target handover position and velocity. This means the missile hits the target the pilot selects.

Another unique advantage the Longbow guidance system provides is the ability to engage multiple targets simultaneously and to achieve a maximum firing rate. Multiple missiles can be launched at the prioritized list of fire control radar classified targets with a high confidence that each selected target will be hit and killed. The fire-and-forget capability, combined with this high rate of fire, minimizes helicopter exposure for weapon delivery and provides unprecedented survivability.

The Longbow HELLFIRE missile carries the tandem shaped-charge warhead used in the AGM-114K high-explosive anti-tank (HEAT) configuration, meaning the missile is most effective against armored and hard targets.

اتمني التواصل من الاخوة معك وان تناقش هذة النقاط لأني بالفعل مستمتع بالنقاش معك


أخي الكريم هوجولوجو تقبل تحياتي .. واشكرك على التواصل والحوار الراقي ...
حاولت هنا ترجمة ماكتب باللغة الانكليزية .. ولاأدعي اني ضليع بالانكليزية .. ولكنها محاولة جادة زترجمة شبه حرفية ارجو منها الفائدة ...
على أية حال المستخلص من المقال قريب الى ماقلته سابقاً عن رادار الموجة الملمترية ...

تبقى نقاط اخرى أطرحها للاخوة المختصين ... وحسب الأتي :
1- هل اللونغ بو رادار أم نظام توجيه وادارة للنيران ؟
2- هل تتزود الكنج كوبرا باللونغ بو ؟
3- هل يمكن مقارنة ماتملكه المروحية الروسية MI 28N باللونغ بو ؟
4- اطلعت على ماقاله بعض الاخوة من أن طائرات الاباتشي المصرية رقيت الى مستوى اللونغ بو .. لاتوجد تأكيدات من مصادر مستقلة سوى اخبار عن تزويد الكويت بعدد محدود منها .. ولمن يقول خلاف ذلك أرجو التأكيد بالمصادر مع امنياتنا ان تتطور كل الجيوش العربية .


ختاماً تحياتي للجميع .. وفيما يلي الترجمة ...

لوكهيد مارتن -صاروخ هيل فاير(نار الجحيم) لونغ بو ....
إن صاروخ font]AGM -114L هو جزء من عائلة هيل فاير المطور ويشترك في صفاتها الأساسية وبضمنها محرك الصاروخ ومنظومة السيطرة والرأس الحربي المتفجر وهو من النوع الترادفي .. والرأس الباحث الذي يعمل بالليزر شبه أيجابي (بمعنى أن الصاروخ يبقى بحاجة إلى أن يضاء الهدف بمصدر ليزري من الطائرة أو من راصد أرضي) .. وهذا مايهيء للصاروخ مدى قاتل يبلغ 8كيلومترات للأهداف المتحركة والثابتة .... ويزود اللونغ بو الطائرة بإمكانية استثنائية حقيقية لما يعرف بمبدأ أطلق وانسَ .. في جميع حالات الطقس الجيدة والسيئة .. وفي ظروف الاشتباك في ساحة المعركة .. ولانجاز هذه المهمة يستعمل اللونغ بو رادار الموجة الملمترية MMW بمساعدة نظام البحث والتهديف وهو مايؤمن الإقفال على الأهداف قبل إطلاق الصواريخ أو بعدها ... يستلم صاروخ هيلفاير البيانات من الكومبيوتر أو المعالج المتحكم بنظام إدارة النيران الذي يحدد موقع الهدف وسرعته ويزود رادار الموجة الملمترية الصاروخ بخوارزميات معقدة لتتبع الهدف وتقديم أفضل طريقة للتقاطع معه وتدميره .. وصممت هذه الطريقة لتحسين قدرة الهيل فاير للضرب عبر نظام إدارة النيران بهامش خطأ قليل جداً .. وهذا يعني أن الصاروخ سيضرب الهدف الذي يختاره الطيار حصراً ... كما يوفر هذا النظام قدرة فريدة على الإطلاق الأوتوماتيكي للنيران بما يؤمن الإطلاق على عدة أهداف بنفس الوقت .. مع قابلية على الإطلاق بمبدأ أطلق وأنسَ (أطلق لتقتل ) ... وكثافة نارية عالية .. بما يؤمن الإصابة الأكيدة للهدف .. ويؤمن حماية للطائرة من النيران المعادية ... يحمل صاروخ الهيل فاير AGM -114L رأساً حربياً ترادفياً مزدوجاً شديد الانفجار مضاد للدروع ... وهذا معناه انه سيكون شديد التأثير ضد الأهداف المسلحة والحصينة ..


BERKUT_SU

عضو
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,991 25 0
الدولة
Jordan
أخي الكريم هوجولوجو تقبل تحياتي .. واشكرك على التواصل والحوار الراقي ...
حاولت هنا ترجمة ماكتب باللغة الانكليزية .. ولاأدعي اني ضليع بالانكليزية .. ولكنها محاولة جادة زترجمة شبه حرفية ارجو منها الفائدة ...
على أية حال المستخلص من المقال قريب الى ماقلته سابقاً عن رادار الموجة الملمترية ...

تبقى نقاط اخرى أطرحها للاخوة المختصين ... وحسب الأتي :
1- هل اللونغ بو رادار أم نظام توجيه وادارة للنيران ؟
2- هل تتزود الكنج كوبرا باللونغ بو ؟
3- هل يمكن مقارنة ماتملكه المروحية الروسية MI 28N باللونغ بو ؟
4- اطلعت على ماقاله بعض الاخوة من أن طائرات الاباتشي المصرية رقيت الى مستوى اللونغ بو .. لاتوجد تأكيدات من مصادر مستقلة سوى اخبار عن تزويد الكويت بعدد محدود منها .. ولمن يقول خلاف ذلك أرجو التأكيد بالمصادر مع امنياتنا ان تتطور كل الجيوش العربية .

..

1-نظام الرادار هو نفسه نظام التوجيه والتحكم وادارة النيران
2-الكوبرا لا تحمل اللونغ بو
3-المي-28 تحمل ما يقارن بالاباتشي والكوبرا من حيث الانظمه والاسلحه ولكن الموضوع يحتاج لتفصيل
4-لا يوجد ما يؤكد ان مصر تمتلك نظام لونغ بو واذا كان يوجد ارجو ان يقوم احد الاخوه بوضعه للجميع لرؤيته
