كيف يتم التشويش ؟
سمعنا في الفترات الاخيره وجود عمليات تشويش تتم علي القنوات الفضائيه فكان اخرها اتهام قناة الجزيره للحكومه المصريه بالتشويش علي قنواتها حيث كشفت لهم شركة
Integral Systems ان مصدر التشويش يأتي من 4 مناطق مختلفه في مصر منهم 3 مناطق تابعه للجيش المصري . ايضا تم اتهام العديد من الدول مثل ايران واثيوبيا وغيرها بالتشويش علي بعض القنوات الاخري .
تقول قناة الجزيرة انه تم التشويش علي قنواتها باستخدام اجهزة SNG فماهي تلك الاجهزه ؟
ماهو SNG – Satellite News Gathering ؟
يمكن ان يكون عربة متحركه تقوم بارسال اشارات الي القمر الصناعي … قد تستخدم هذه الطريقه للمراسلين في المناطق النائيه
ولكن تم استخدامه ليقوم بتوليد اشارات بنفس التردد الذي تقع به القناه بطاقة اعلي من الاشاره الاصليه .
interference
في الحاله العاديه للقناه التلفزيونيه يتم عمل ما يسمي modulation وهي عملية دمج الاشاره الاصليه التي تحتوي علي المعلومات وهي (الصوت والصوره ) مع اشاره حامله Carrier signal ليتم ارسالها الي القمر الصناعي . ماتقوم به جهة التشويش هي ارسال مجموعة من الاشارات في نطاق محدد وليكن نطاق قناة الجزيرة علي سبيل المثال كما هو موضح بالصوره وكما ذكرت من قبل ان القمر الصناعي ماهو الا عاكس فبالتالي يحدث تداخل بين الاشارتين وتصلك الاشاره بطريقة مشوشه وربما يتم حجبها لبعض الوقت في بعض الاحيان . المشكله هنا تكمن في القمر الصناعي نفسه حيث انه يقوم باستقبال اي اشاره علي التردد .
مثال للصورة اثناء التشويش
كيف يتم تحديد مصدر التشويش ؟
interference carrier

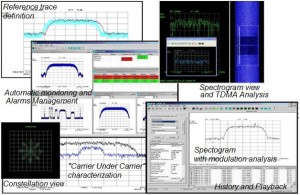

يتم تحديد اولا اذا كان هناك اشاره Carrirer متداخله مع الاشاره الاصليه ام لا من خلال Carrier Monitoring product حيث يقوم بالبحث عن خصائص الموجه المتداخله ومن ثم عرضها مثلMonics CMS وهي اختصار لـ Carrier Monitoring system .
SatID

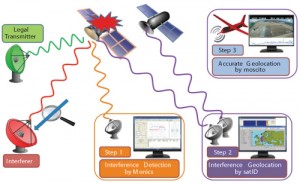

في الصوره التي تحتوي علي وصف interference تجد كيف يتم تحديد مصدر التشويش . حيث يوجد بعض المنتجات مثل

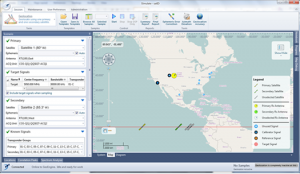

SatID كما هو موضح بالصوره يقوم بتحديد الموقع الجغرافي لمصدر التشويش .
يمكنكم مشاهدة تقرير قناة BBC عن التشويش من خلال فيديو بسيط يوضح كيف يتم التشويش
http://www.bbc.co.uk/arabic/multimedia/2012/11/121127_jamming_dataviz.shtml
واخيرا حاولت ان اتطرق الي كيفية التشويش بطريقة بسيطه وكيفية الكشف عنه ايضا
يمكنكم معرفة المزيد عن كيفية تداخل الاشارات من خلال الرابط
التالي
يمكنكم ايضا مشاهدة تقرير قناة الجزيرة عن التشويش من خلال الرابط
التالي
لمعرفة المزيد عن توليد الاشارات بقدرة كبيره يمكنكم مشاهده تعريف احد الاجهزه المولده للاشارات من
هنا
