SHKVAL-VA111









SHKVAL

و هو طوربيد سريع يعمل بالدفع الصاروخي صمم لكي يكون رد فيعل سريع ضج الغواصات الامريكية غير مكتشفة بالسونار وهو ايضا يستعمل كجراء مضاد الى طوربيد قادم ويجبر القذيفة العدائية للتغير و الفصل المفاجئ و من المحتمل ان تفصل اسلاك توجيهها
الطوربيد بالوقود الصلب يمكن ان ينجز سرعة عالية تصل الي 230 ميل في الساعة اي (386 كيلو متر في الساعى ) و السرعة دي لوحدها من دون راس حربي قادرة على تدمير الغواصة المعادية

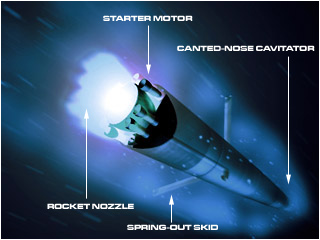

و امكن الوصول الى هذه السرعة بانتاج كبسولة supercavitating من اوله الي اخره و هي كبسلوة تكسو كامل السطح الطوربيد بالغاز وهذا يجعل السطح المعدني للطوربيد لتجنب الاتصال بالماء و يقلل الاحتكاك بالماء
و يطلق الطوربيد من انبوب طوربيد قياسي من عيار 533 مليمتر بعمق بحدود 328 قدم ( 100 متر) ويغادر الطوربيد النبوب بسرعة 50 عقدة (93 كيلومتر في الساعة) وبعد ذلك يعمل بالدفع الصاروخي ويصل في سرعتة الي اربعت او خمس مرات اسرع من الطوربيدات التقليدية الاخرى و الطوربيد له على ما يقال 80%احتمالية اصابة الهدف على بعد 7.655 يارد (7000 متر )
و الطوربيد موجه بطيار الي بدلا من التوجيه من المركز اطلاقه مثل اغلب الطوربيدات على الرغم من الن النسخة الاولية كانت غير موجهة على اية حال اشار الروس الي ان هناك نسخة قادرة الي العودة الي السرعة المنخفضة التي اطلق بها و الدخول في وضع البحث وعند عثوره على اهدف يتبعه بالدفع الصاروخي
و قد تم بيع ما يزيد عن 40 طوربيد مسلح منه الي الصين و ظهر بشكل علني اول مره في معرض ابو ظبي للاسلحة 1995


وقد تم صنعة بواسطة
Region State Research and Production Enterprise, Moscow
و الدول المستخدمة هي
روسيا و الصين ولكن في اصدارات اقل تطورا و يقال ايران لانها اصدرت طوربيدا باسم الحوت و له نفس مواصفات shkval وعرض في استعراض بحري في ايران في صيف هذه السنة
الخصائص
الابعاد
طوله 8.200 مليمتر
قطره قدم و 9 انش (533 متر)
الوزن
5.953 باوند (2700 كيلو جرام)
الاداء
السرعة القصوى
230 ميل بالساعة (360 كيلومتر بالساعة) او 100 متر في الثاينة
و بعض التقارير تقول انه يصل الى سرعة 300 ميل بالساعة اي (483 كيلو متر بالساعة)
وسرعة خروجه من الطوربيد 93 كيلو متر بالساعة
الرأس الحربي
المتفجرات تزن 463 باوند (210 كيلو جرام)
من نوع TNT
و الاصدارات المعلنة عنه حتى الان
SHKVAL
و هو ظهر في 1977 و هو غير موجه و يستخدم على خط مستقيم واحد و مداه 16 كيلو متر
SHKVAL المطور
وهو نفس السابق و لكن براس حربي متقدم و نظام توجيه ويتم التصدير منه
SHKVAL-E
وهو ليس للتصدير و يتطلب هذا النموذج طاقم غواصة او سفينة عسكرية لتعريب بارا مترات للهدف و السرعة و المسافة و الموجه و يجب ان تغذى بيانات الطيار الالي قبل الاطلاق و هذا الاصدار يعمل بالكمبيوتر توجيه متقدم
انشاء الله الموضوع يعجبكم
الموضوع منقول

التعديل الأخير بواسطة المشرف:

redcrash

Algerian Army
إنضم
20 يوليو 2012
المشاركات
2,893
التفاعلات
226 1
الطوربيد قاتل أدا اطلق فنسبة النجات او محاولت تجنبه شبه منعدمة .


Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,779
التفاعلات
174
على العموم, يبقى شكفال اقوى طوربيد حتى الان, كما قامت إيران بشرائه.
و كنت قد سمعت ان امريكا حاولت الحصول على مخططات صنع هذا السلاح, لكن فشلت, كما ان الروس يحمون اسرار هذا السلاح البحري.


POSTMAN

عضو
إنضم
14 يناير 2008
المشاركات
290
التفاعلات
10
موضوع متميز الشاكفال طوربيد قوي باعته روسيا لايران قبل فترة بسيطة
سبقه في هذا المجال الطوربيد الالماني الباركودا
يعطيك العافية اخوي النسر


النسرالعربي

مشير اركان حرب
صقور الدفاع
إنضم
9 يناير 2008
المشاركات
8,149
التفاعلات
13,256 8
شكرا على الردود شباب


IF-15C

عضو مميز
إنضم
3 سبتمبر 2007
المشاركات
3,657
التفاعلات
72
بالفعل طوربيد قاتل
الف شكر لك


النسرالعربي

مشير اركان حرب
صقور الدفاع
إنضم
9 يناير 2008
المشاركات
8,149
التفاعلات
13,256 8

النسرالعربي

مشير اركان حرب
صقور الدفاع
إنضم
9 يناير 2008
المشاركات
8,149
التفاعلات
13,256 8
بالفعل طوربيد قاتل
الف شكر لك


شكرا اخوي ادمن انا سعيد بمشاركتك في الموضوع

التعديل الأخير:

Muhamed

القيادة العامة للقوات المسلحة
طاقم الإدارة
مـراقــب عـــام
إنضم
14 أبريل 2008
المشاركات
3,021
التفاعلات
5,012 29
موضوع متميز الشاكفال طوربيد قوي باعته روسيا لايران قبل فترة بسيطة
سبقه في هذا المجال الطوربيد الالماني الباركودا
يعطيك العافية اخوي النسر

لا اصدق قصة تطوير ايران لطوربيد مشابه و لا قصه بيع روسيا لهدا الطوربيد ببساطه
.., يوجد كثير من الحلقات المفقوده في كلا الادعائين !!!!


بالمناسبة ...., الطوربيد الالماني مازال قيد التطوير


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,794
التفاعلات
40,958 34
الدولة
Egypt
الشكفال ................................تنين الأعماق

إنضم
24 يونيو 2008
المشاركات
14
الموضوع جميل بس انا ما عندي خبره في الطوربيدااااااااااااااااااااااااات

إنضم
10 سبتمبر 2008
المشاركات
31
طوربيد قوي جداً .. واعتقد انه كـ غيره من اسلحة ما تحت الماء يدل على تفوق وافضليه روسيه على البقيه بـ إعتبار ان روسيا تضع دائماً ثقلها البحري في غواصاتها ومستلزماتهم ..!!

شكراً عزيزي ..!!


eshaq2002

عضو
إنضم
15 مارس 2008
المشاركات
81
التفاعلات
2
هذا الصاروخ سريع و هو يعمل زي الغلاف عليه من الفقاقيع الهوائية و يسبح خلالها
او بمعنى اصح يطير من خلالها و إمريكا تمتلك هذا الصاروخ بعملية مخابراتيه رائعة
إذ استطاعت ان تشتريه من اعلى رجل في الدولة الروسية مش حتقدروا تتخيلوا مين
اشترتوه من :
بتون بوتي ماتو بوتيتوا روسيا الرئيس بوتن مباشرة
يامي فيه ناس خونة امريكا و صلت للريس يا ساتر

إنضم
31 يوليو 2008
المشاركات
3,352
التفاعلات
51
أيران وروسيا من تمتلكان هذا الطوربيد ويعد تهديدا خطيرا للوجود الامريكى فى ا لخليج العربى
