بسم الله الرحمن الرحيم

اجهزة الرؤية الليلية
تعريف
الرؤية الليلية هي القدرة على الإبصار في بيئة مظلمة ، إما بطريقة حيوية طبيعية أو بوسائل تقنية ، تكون الرؤية الليلية ممكنة عند اجتماع عنصرين ، مجال طيف كافي ، ومجال كثافة كافٍ . وله إستخدامات عسكرية عديدة ، كما يستخدم من قبل الباحثين كتصوير الحيوانات ليلاًٍ. حيث لا تحيط أى عين بشرية بالبيئة الليلية بكافة تفاصيلها
الاستخدام العسكري
العمليات الليلية تعتبر عصب الحروب قديما وحديثاً لما توفره من تمويه بصري . ونظراً لما توفره من مزايا عديدة، تولي الدول اهتماماً كبيراً لها لتمكنها من الاستمرار في أعمال القتال ليلاً ونهاراً. وأدى التطور السريع في التكونولوجيا الكهروبصرية إلى ظهور تطبيقات واسعة خاصة في المجال العسكري، حيث أصبح بالإمكان تسجيل صور الأهداف المختلفة في حالات الإضاءة المنخفضة. كانت العمليات الليلية في الماضي تعتمد على إضاءة أرض المعركة، واستخدام مقذوفات المدفعية، أو المشاعل المضيئة، أو قنابل الطائرات، إلا أن هذه الطريقة كانت تعتبر سلاح ذو حدين، فقد كانت تحدد مواقع وأماكن القوات المستخدمة لها. وفي الحرب العالمية الأولى استخدمت بواعث الضوء.
بالرغم من اكتشاف الأشعة تحت الحمراء سنة 1800م، إلا أنها لم تستخدم على نطاق واسع إلا مع بدء الحرب العالمية الثانية ، عندما فاجأ الألمان الحلفاء بمعارك ليلية بالدبابات، بدون استخدام بواعث الإضاءة، ولكن باستخدام بواعث كاشفة لأرض المعركة ب الأشعة تحت الحمراء مثبتة على دبابات ، تمكن البريطانيين من اكتشاف هذه الأجهزة، فكان يتم اكتشاف البواعث بواسطة نظارات حساسة للأشعة تحت الحمراء، حيث يتم تحديد موقعها وتدميرها. وتأتي الولايات المتحدة الأمريكية في مقدمة الدول التي زاد اهتمامها أخيراً بالعمليات الليلية، وكانت حربا كوريا وفيتنام هما حقلا التجارب لأجهزة الرؤية الليلية. وبدأ في أواخر الخمسينات وبداية الستينيات من القرن الماضي ظهور واستخدام أجهزة الرؤية الليلية السلبية ، التي تعمل بتكثيف ضوء النجوم. وفي منتصف الستينيات بدأ تصميم أجهزة الرؤية الحرارية، ومع بداية السبعينيات بدأ تطوير هذه الأجهزة والبحث في جعلها أصغر حجماً، وأقل وزناً وتكلفة، ثم بدأ استخدام أجهزة الرؤية والتصوير الحراري على نطاق واسع خلال السنوات العشرة الماضية. وبذا أصبحت أجهزة الرؤية الليلية بأنواعها بديلا لإضاءة أرض المعركة بالطرق التقليدية القديمة. ويمتاز استخدام هذه الأجهزة بقلة التكاليف، وبالقدرة على استخدامها لفترات طويل ومستمرة. طبيعة الضوء وتستخدم أجهزة الرؤي والتصوير الحراري "فلير" Forward Looking Infrared-FLIR في الدبابات والطائرات والغواصات والطائرات بدون طيار، كما تستخدمها قوات مكافحة الجريمة في البحث عن المجرمين، والضحايات والمفقودين. وقد أدى استخدام التصوير الحراري في الأقمار الصناعية إلى هتك ستر كل ما هو فوق سطح الأرض، ولذا لم يعد من الممكن إخفاء بطاريات الصواريخ عابرة القارات عن عدسات أقمار التجسس لأنها أجسام معدنية تشمخ فوق الأرض عدة أمتار، ويسهل تمييزها وتصويرها، سواء ليلاً أو نهاراً، ولذا لجأت الدول إلي إخفاء الصواريخ بوضعها في الغواصات، ويمكن التحكم في صعودها فوق الماء قبل لحظة الإطلاق. كما يمكن استخدام الأجهزة الحرارية في كشف الألغام الغير معدنية، ومساعدة الطائرات على الهبوط في حالات الأحوال الجوية السيئة، وتحديد أماكن خطوط الأنابيب والكابلات المدفونة تحت الأرض، وأماكن التسريب أو الإنسداد في المواسير المدفونة تحت الأرض، وتحديد كفاءة العزل الحراري .
الرؤية الارجوانية
جزيئات الرؤية الأرجوانية Rhodopsin تمتص الضوء من قبل قصبات "أقضاب" العين الداخلية ، والرؤية الأرجوانية هي المادة الكيميائية التي تسمح بالرؤية الليلية ، وهي شديدة الحساسية تجاه الضوء ، تبيض الصبغة فوراً داخل العين وتأخذ حوالي 30 دقيقة لإتمام تلك العملية ، ولكن معظم الأوقات التي يحدث فيها هذا التكيف تكون في أول خمسة أو عشرة دقائق بالظلام ، الرؤية الأرجوانية Rhodopsin شديدة الحساسية للموجة الحمراء الطويلة في الضوء ، وهي أحد الموجات الضوئية . معظم الناس يستخدمون الضوء الأحمر لحفظ الرؤية الليلية ، حيث أنها لا تستنزف الرؤية الأرجوانية بداخل العين المخزنة بالقصيات وبدلا من ذلك تعرض بواسطة الخلايا المخروطية .
بعض الحيوانات كالقططوالكلاب و ال غزال لديهم نظام يدعى البساط الشفاف Tapetum lucidum في قاع العين التي تعكس الضوء مرة أخرى إلى ال شبكية مما يزيد من كمية الضوء المكتسب ويضاعف الرؤية ، أما في الانسان 10% فقط من الضوء تخل العين وتقع على أماكن صورية حساسة بالشبكية . وما يحدث في الحيوانات شبيه بما يحدث للإنسان عند إستخدامه الجيل الأول والثاني من أجهزة الرؤية الليلية



انواع اجهزة الرؤية الليلية
هناك نوعان من اجهزة الرؤية الليلية أحدهما يعمل عند درجة حرارة الغرفة ويعرف باسم Un-cooled وبامكانه رصد فروقات في درجة الحرارة تصل إلى 0.2 درجة مئوية وهو اكثر انتشاراً.

والنوع الاخر يعمل تحت درجات حرارة أقل من درجة حرارة الغرفة وذلك بتبريده ويعرف باسم Cryogenically cooled وهو مرفع الثمن وبامكانه رصد فروقات في درجة الحرارة تصل إلى 0.1 درجة مئوية ولمسافات تصل إلى 300متر

يمكن تقسيم الاجهزة الى ثلاثة انواع

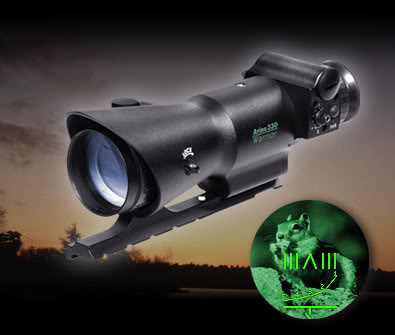

  1. تلسكوب
  2. منضار
  3. الكاميرا
مناضير

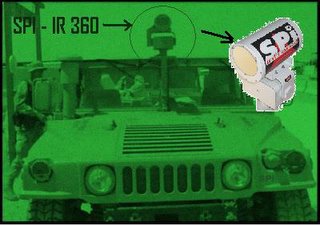

كميرات





تلسكوبات





k.g.b

صقور الدفاع
إنضم
30 يوليو 2008
المشاركات
3,805
التفاعلات
236

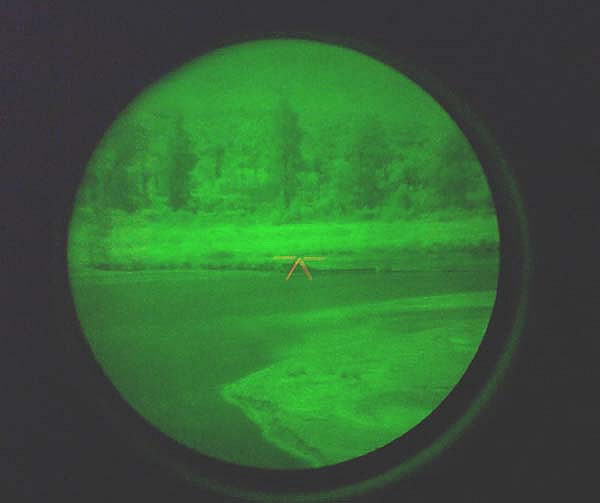

صور ليلية من المناضير العسكرية





















صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,896
التفاعلات
7,006 23
مناظير الرؤيه الليليه تلعب دورا حيويا الأن في ميدان الحروب الحديثه ، ويتم انتاجها الأن في ايران وبعض الدول العربيه ولكن للأسف لم يتم نشرها بصوره كبيره بين جنود هذه الدول ، كما فعلت امريكا مع جنودها.


sikimiky

عضو
إنضم
22 مايو 2008
المشاركات
22
هل يعتبر انتاجها مكلف او صعب علي الدول العربية ؟؟ و لو هناك دول تنتجها فما هي ؟؟


redcrash

Algerian Army
إنضم
20 يوليو 2012
المشاركات
2,893
التفاعلات
226 1
ما شاء الله موضوع متميز .
حقيقة مثل هذه التجهيزات صارت ضرورة لاي جيش احترافي .

لكنها تعاني من بعض المشاكل يحد من استخدامها بشكل كبير خصوصا انها حساسة اتجاه الضوء وقد تسبب أمراض مضاعفة للعين في حالت تعرضها للضوء الشديد فجاة على مسافات قريبة .
حتى الجيش الامركي لا يتوفر على نظارات لكل جندي .



صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,896
التفاعلات
7,006 23
هل يعتبر انتاجها مكلف او صعب علي الدول العربية ؟؟ و لو هناك دول تنتجها فما هي ؟؟
ليست هنالك صعوبه في انتاجها ولكن انتاج هذا النوع من المناظير مكلف وذلك لدخول مواد عديده باهظه الثمن في تصنيعها.


صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
5,896
التفاعلات
7,006 23
ما شاء الله موضوع متميز .

حقيقة مثل هذه التجهيزات صارت ضرورة لاي جيش احترافي .
لكنها تعاني من بعض المشاكل يحد من استخدامها بشكل كبير خصوصا انها حساسة اتجاه الضوء وقد تسبب أمراض مضاعفة للعين في حالت تعرضها للضوء الشديد فجاة على مسافات قريبة .
حتى الجيش الامركي لا يتوفر على نظارات لكل جندي .
بالعكس يا اخي العزيز ، الجيش الأمريكي يعمد الي تزويد جنوده المشاركين في المعارك بمناظير رويه ليليه من انواع مختلفه سواء التي تركب علي الخوذ او مناظير التسديد للبنادق او مناظير تحديد الأهداف. وطبعا هذه ميزه تشهد له ، بعكس الجيوش العربيه التي لا تهتم بتجهيز جميع جنودها قبل دفعهم الي المعركه.


النمر العربي

عضو مميز
إنضم
5 مايو 2008
المشاركات
8,532
التفاعلات
7,217 13
المشكلة ليست في صناعتها في الدول العربيه
مع العلم ان هناك دول عربيه كثير تقوم بصناعتها
لكن الجوده ووضوح الرؤيه والمدى


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,808
التفاعلات
40,959 34
الدولة
Egypt
لكن هناك دول عربية بدأت مرحلة التصنيع المتسلسل بنية التعميم


redcrash

Algerian Army
إنضم
20 يوليو 2012
المشاركات
2,893
التفاعلات
226 1
بالعكس يا اخي العزيز ، الجيش الأمريكي يعمد الي تزويد جنوده المشاركين في المعارك بمناظير رويه ليليه من انواع مختلفه سواء التي تركب علي الخوذ او مناظير التسديد للبنادق او مناظير تحديد الأهداف. وطبعا هذه ميزه تشهد له ، بعكس الجيوش العربيه التي لا تهتم بتجهيز جميع جنودها قبل دفعهم الي المعركه.
:smile::لان الامر يختلف أخي واعتقد ان كثير من الدول العربية تعتمد على تزويد جيوشها بنظارات ليلية كتجهيز قياسي في وقت الحرب - عند دخول ميدان المعركة - .
بالنسبة للتصنيع فعلا اعتقد ان أي دولة عربية قادرة على تصنيع تلفزيون قادرة على تصنيعها لكن تبقى المشكلة في الجودة والمدى .


algerieny

عضو
إنضم
2 فبراير 2008
المشاركات
425
التفاعلات
46
من المعروف ان الطائرات الخفية غير قادرة على التخفي من اعين الاقمار الصناعية للتجسس لذالك يتم استخدامها ليلا فقط و خير متال العراق اين كانت لا تقوم بطلعاتها الا ليلا خوفا من اقمار التجسسس السفياتية من اكتشافها و تزويد العراق بمعلومات عن تحركها لكن السؤال الا يمكن تركيب كاميرات رؤية ليلية على الاقمار الصناعية لاكتشاف الطائرات الشبحية ليلا
