بســـم الله الرحمن الرحيــم





CAESAR HOWITZER 155mm 155mm

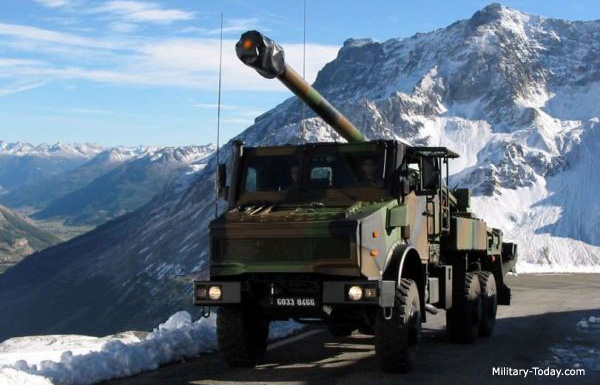

النظام CAESAR الفرنسي هو مدفع عيار 155مم، مجهز على عربة ذات دواليب، صنع في
مصنع GIAT، وانتهت تجارب التقييم الأساسية للنظام، وأنتجت العينة العملية
الأولى في مايو 2002. ويسلم إلى القوات البرية الفرنسية خمسة نظم خلال عام
2003. اختبر النظام كذلك في كل من الولايات المتحدة الأمريكية، وماليزيا.
تطور النظام CAESAR من النظام AM F3 ذاتي الحركة، الذي يستخدم هيكل الدبابة
الخفيفة AMX-13 ، وهو مزود بكل ما يلزمه للعمل المستقل، حيث توفر العربة
الحماية للطاقم السداسي ضد شظايا المتفجرات، وطلقات الأسلحة الصغيرة. ويحمل
معه 16 قذيفة كاملة معدة للإطلاق، إضافة إلى معدات الملاحة والتسديد،
والقيادة، وحساب بيانات الرماية. وهو مصمم لتلبية احتياجات قوات الانتشار
السريع.
النظام مجهز بمدفع عيار 155 مم، ذي سبطانة طولها 52 عياراً. و يستخدم حاسباً
آلياً للتحكم في النيران من إنتاج شركة GIAT ، و راداراً لتصحيح النيران،
ونظاماً ملاحياً يعتمد على الأقمار الصناعية، يعاونه نظام ملاحة قصوري. زمن
إعداد المدفع للعمل يقلّ عن دقيقة واحدة، ويمكن بطارية تتكون من 8 نظم، من
هذا المدفع، أن تمطر هدفاً ما، يقع على مسافة 40 كم، بأكثر من طن من الذخيرة،
خلال دقيقة واحدة.
يستطيع النظام CAESAR إطلاق العديد من أنواع الذخيرة، منها الذخيرة شديدة
الانفجار ذات الشظايا
HE-FRAG، والذخيرة عيار 155 مم الذكية BONUS، فرنسية الصنع التي يبلغ مداها
34 كم؛ والذخيرة Ogre ، التي تحمل داخلها قنابل عنقودية لقصف مراكز القيادة
وبطاريات المدفعية المعادية، القذيفة الواحدة تحمل داخلها 378 قنبلة، وتكفي
لتغطية منطقة مساحتها 3 هكتارات، على مسافة 35 كم.




1. بلد المنشأ: فرنسا.
2. الاستخدام: مدفع ذاتي الحركة. يعمل مع فرق المشاة.
3. الدول المستخدمة: فرنسا.


المواصفات العامة والفنية:
1. المواصفات العامة:
الطاقم: 6 أفراد
الوزن مع تجهيزات القتال: 18.5 طناً.
الوزن للنقل الجوي: 16.2 طناً.
القدرة النوعية: 13 حصاناً / طناً.
الطول: 10 م.
العرض: 2.5 م.
الارتفاع أثناء الحركة: 3.86 م.
أقصى سرعة على طريق ممهد: 100 كم / س.
أقصى سرعة على طريق غير ممهد: 50 كم / س.
المدى: 600 كم.
ميله: 50 درجة.صعود مرتفع،
عرضه: 3 م.عبور خندق،


2. قوة النيران

التسليح:

غير محدد
المدفع
العيار: 155 مم.
طول السبطانة: 52 عياراً.
مدى الرمي: 42 كم.
نوع التعمير: نصف آلي.
أقصى معدل نيران: 6 قذائف في الدقيقة.
المتقطع: 3 قذائف في 15 ثانية.معدل النيران
معدل النيران المستمر: قذيفتان في الدقيقة.
أقصى زاوية دوران أفقي: 30 درجة.
أقصى زاوية ارتفاع: + 66 درجة.
· الذخيرة: عيار 155 مم 18 قذيفة.



· أجهزة التسديد والرؤية
- جهاز التسديد للرمي غير المباشر: مزود بأجهزة تسديد للرمي
غير المباشر.
- جهاز التسديد للرمي المباشر: مزود بأجهزة تسديد للرمي
المباشر.
- رادار تصحيح الرمي: ROB4.

- حاسب إلى للتحكم في النيران: FAST-Hit.


3. خفة الحركة والمناورة:
· نوع العربة: Unimog 6x6.
· المحرك: Daimler Benz.
· نوع الوقود: ديزل.
· القدرة: 240 حصاناً.
· نقل الحركة: آلي.
· مولد طاقة كهربائية لتشغيل البرج عند توقف المحرك: AP-18D.
4. التجهيزات الإضافية
· جهاز اتصال لاسلكي: مزود بأجهزة
اتصال لاسلكية خارجية
· نظام ملاحة رئيسي: GPS.
· نظام ملاحة ثانوي: SAGEM Sigma
30.





انتهــــــي
واتمني يكون الموضوع عجبكو
-----------------------------------------
سبحانك اللهم وبحمدك .. أشهد أن لا إله إلا أنت .. استغفرك وأتوب إليك
----------------------------


HUGOLOGO

عضو
إنضم
28 يوليو 2008
المشاركات
616
التفاعلات
590
الدولة
Egypt
الموضوع وجدتة مكرر للأسف
نظام المدفعية الفرنسي القيصر


وجدتة بعد ما تعبت في الموضوع :cry:


Home-Guardian

خبيــر المدفعيــــــة
عضو مميز
إنضم
18 مارس 2008
المشاركات
607
التفاعلات
31
موضوع جميل ومعد بشكل جيد ولكن احب ان اذكر ان الصورة السابعة ليست للمدفع الفرنسي Caesar 155mm وانما لمدفع بريطاني الصنع واحب ان اضيف ان القذيفة BOUNS من صنع سويدي - فرنسي مشترك وقد شاركت شركة Bofors السويدية بالمشروع وقد تم تزويد الجيش السويدي والفرنسي ب 1000 قذيفة من هذا النوع لحد الأن .


HUGOLOGO

عضو
إنضم
28 يوليو 2008
المشاركات
616
التفاعلات
590
الدولة
Egypt
اشكـــــــــــــــــــــرك علي المرور وتوضيح هذة المعلومات القيمــــــــــة اخي Home-Guardian تحيــــــــــــــــــــــــاتي


المرعب

عضو
إنضم
1 مايو 2008
المشاركات
629
التفاعلات
2
الفرنسيون يعرف عنهم التفوق في القوات البريه عن كل دول اوروبا فلاغرابه لهذا المدفع


((hero))

القيادة العامة للقوات البحرية
صقور الدفاع
إنضم
22 سبتمبر 2008
المشاركات
714
التفاعلات
8
لماذا لا تقوم فرنسا بتصدير المدفع الي الدول المختلفة

إنضم
31 يوليو 2008
المشاركات
372
التفاعلات
10
رد: نظام المدفعية ذاتي الحركة عيار 155مم Caesar

مدفع محترم ..دقيق الاصابة ويعد واحد من اخف المدافع ذاتية الحركة ....وهذه ميزته الاساسية ...بالنسبة للرمي المباشر ...هذا المدفع يستحيل ان يرمي رمي مباشر لوجود قمارة العجلة التي تحمله متعيقه عن الرمي المباشر


fighttonight

عضو مميز
إنضم
18 يوليو 2008
المشاركات
694
التفاعلات
25
رد: نظام المدفعية ذاتي الحركة عيار 155مم Caesar

مدفع محترم ..دقيق الاصابة ويعد واحد من اخف المدافع ذاتية الحركة ....وهذه ميزته الاساسية ...بالنسبة للرمي المباشر ...هذا المدفع يستحيل ان يرمي رمي مباشر لوجود قمارة العجلة التي تحمله متعيقه عن الرمي المباشر
ملحوظة شديدة الأهمية يا قائد الدفاع الجوي و لعمرك فهي نقيصة كبيرة لهذا المدفع ...
فالضرب المباشر لمدافع الهاوتزر تكتيك ذي أهمية قصوى و بخاصة ضد الأهداف المدرعة القريبة و التي تشكل تهديدا واضحا ضد وحدات المدفعية و على الأخض الوحدات المدرعة المحمولة جوا و التي قد يتم إبرارها خلف الخطوط لتهاجم وحدات المدفعية عن طريق إبلاغها بإحداثيات المدفع في القصف المتبادل و هنا تظهر أهمية تكتيكات الضرب المباشر الذي يحمي المدفع إن تمت مهاجمته من قبل عناصر مدرعة معادية .


ركن خاص

عضو
إنضم
7 سبتمبر 2008
المشاركات
492
التفاعلات
120 1
رد: نظام المدفعية ذاتي الحركة عيار 155مم Caesar

ملحوظة شديدة الأهمية يا قائد الدفاع الجوي و لعمرك فهي نقيصة كبيرة لهذا المدفع ...
فالضرب المباشر لمدافع الهاوتزر تكتيك ذي أهمية قصوى و بخاصة ضد الأهداف المدرعة القريبة و التي تشكل تهديدا واضحا ضد وحدات المدفعية و على الأخض الوحدات المدرعة المحمولة جوا و التي قد يتم إبرارها خلف الخطوط لتهاجم وحدات المدفعية عن طريق إبلاغها بإحداثيات المدفع في القصف المتبادل و هنا تظهر أهمية تكتيكات الضرب المباشر الذي يحمي المدفع إن تمت مهاجمته من قبل عناصر مدرعة معادية .
اذا ت الوصول الى المدفعية فقد انتهت الحرب فليس ذا همية من الناحية التكتيكية . انما التميز هو لدرء الشظايا


steph

عضو
إنضم
21 يوليو 2009
المشاركات
1,574
التفاعلات
106
رد: نظام المدفعية ذاتي الحركة عيار 155مم Caesar

اضافه بسيطه السعوديه اشترت هذا المدفع للحرس الوطني وليس الجيش
الجيش اشترى المدفع الجنوب افريقي نوع 6
اما الافضل والادق فهو بنظري المدفع السويدي الشهير ارشر ادق مدفع في العالم ويستطيع اطلاق 9 طلقات في الدقيقه اربع اضعاف السيزر!

إنضم
30 أغسطس 2009
المشاركات
648
التفاعلات
19
رد: نظام المدفعية ذاتي الحركة عيار 155مم Caesar

الموضوع كان جيد


MegaMind

عضو
إنضم
11 أغسطس 2010
المشاركات
125
التفاعلات
278
الهاوتزر الفرنسى Caesar

الهاوتزر الفرنسى Caesar



الهاوتزر الفرنسى Caesar تم تطوير ه بواسطة شركة GIAT , هذا المدفع مصمم على أساس الهاوتزر ذاتى الحركة F3 المثبت على شاسيه الدبابة AMX-13 , تم تصميم هذا المدفع لتلبية طلبات الدعم النارى السريع لقوات الإنتشار السريع , كٌشف عن المدفع Caesar فى عام 1994 , و تم تسليم عدد خمس وحدات للجيش الفرنسى فى عام 2003 للأختبار و تقييم الأداء , تم إنتاج أول شاحنة من هذا المدفع فى عام 2007 , و هناك طلبات للجيش الفرنسى لعدد 72 مدفع لاستبدال المدفع المجرور TRF-1 , و من المستخدمين الخارجيين لهذا المدفع الجيش السعودى و التايلندى .

الهاوتزر Caesar مجهز بالمدفع 155 ملم L-52 , كما أن هذا المدفع مجهز بنظام تلقيم ألى , و يمكن لهذا المدفع إطلاق جميع قذائف حلف الناتو 155 ملم , و تتضمن القذائف العادية و المتشظية شديدة الإنفجار HEF و القذائف الناقلة التى تحمل أما ألغام مضادة للدبابات أو قنيبلات متشظية , بالإضافة إلى استخدامها القذائف الدخانية و المضيئة , كما أن النظام يمكنه إطلاق ذخيرة Bouns الموجهة المضادة للدبابات , ويمكن لهذه الذخيرة حمل لغمين مضادين للدبابات فى مدى 34 كم , بينما يبلغ أقصى مدى للمدفع مع القذائف من نوع HEF بحيث أنه يصل إلى مدى 42 كم , أما معدل إطلاق النار فيبلغ 6 قذائف فى الدقيقة , و تبلغ حمولة المدفع حوالى 18 قذيفة .

يمتلك الهاوتزر Caesar كابية مدرعة مما يوفر الحماية للطاقم اثناء الحركة , و تستوعب الكابينة طاقم مكون من ستة أفراد و يمكنها توفير حماية ضد نيران الأسلحة الصغيرة و شظايا قذائف المدفعية , كما أنه يمكن تثبيت مدفع عيار 12.7 ملم على سطح العربة لتوفير المزيد من الحماية الذاتية .


يمكن لهاوتزر Caesar الدخول فى حالة الاستعداد القتالى و الخروج منها فى دقيقة واحدة فقط , و يتوفر للمدفع الحماية من مدفعية البطاريات المعادية من خلال الوقت المختصر لإعادة الإنتشار .

الهاوتزر مجهز بنظام تحكم فى النيران من نوع FAST-Hit و رادار و نظام ملاحة لتحديد الموقع و تحديد المواقع المحيطة , تم تثبيت هذا المدفع على شاسيه مدولب من طراز Mercedes-Benz Unimog 6x6 , بينما الواحدت المخصصة لجيش الفرنسى يتم تثبيتها على الشاسيه Renauult Sherpa 5 6×6 , يتم دفع المدفع بواسطة المحرك محرك ديزل من نوع dCl6 يوفر قدرة دفع تبلغ 240 حصان , تم تجهيز المدفع بنظام ضغط مركزى للإطارات و الذى يتم التحكم فيه من خلال موقع السائق .

الهاوتزر Caesar يمكن ان يتم نقله جواً بواسطة الطائرة C-130 Hercules , كل مدفع من هذا النوع ترافقه عربة تموين و تلقيم .

بطارية مكونة من ثمان وحدات يمكنها إطلاق كمية من الذخائر وزنها أكثر من 1 طن خلال دقيقة واحدة , و فى حالة الإطلاق الكلى Salvo يمكن للمدفع إطلاق القذائف الناقلة التى تحمل 378 قنيبلة لتغطية منطقة مساحتها 3 هكتار .

المواصفات العامة

دخول الخدمة : 2007
الطاقم : 6
الوزن : 18.5 طن
الأبعاد
الطول : 10 متر
العرض : 2.5 متر
الأرتفاع : 3.26 متر
التسليح
المدفع : 155 ملم
طول السبطانة : 52 عيار
المدفع الألى : عيار 12.7 ملم
وزن القذيفة : 43.7 كج
المدى الأقصى للإطلاق : 42 كم
المعدل الأقصى لإطلاق النيران : 4 - 6 قذائف / دقيقة
زاوية أرتفاع المدفع : 0 - +60 درجة
زوايا دوارن المدفع : 30 درجة
الحركية
المحرك : ديزل من نوع dCl-6
قوة المحرك : 230 حصان
السرعة القصوى : 100 كم / ساعة
مدى العمل : 600 كم
المناورة
الميل الأمامى : 60%
الميل الجانبى : 40%


مع تحياتى

MegaMind

التعديل الأخير:

GODERIAN

عضو
إنضم
2 سبتمبر 2010
المشاركات
859
التفاعلات
62
رد: الهاوتزر الفرنسى Caesar

طيب ما الذي يميز هذا المدفع عن غيره كلها مدافع سواء كان روسي صيني او فرنسي.


boubaker982

عضو
إنضم
8 مايو 2011
المشاركات
1,533
التفاعلات
234
رد: الهاوتزر الفرنسى Caesar




Le prototype de César s'est appuyé sur un gyroscope laser Sagem Sigma 30 pour la navigation et de tir
