تفاصيل تدريع دبابات المعارك الرئيسية
ملحوظات مهمة
ملحوظات مهمة
أولا الأرقام تقريبية وهي مستنتجة من تجار الدبابات القتالية ومن مصادر متنوعة لذلك هي الأقرب للصحة
ثانيا سمك التدريع رقم مكافىء
يعني لو أن الدبابة سمكها المكافىء =1000 ملم فهذا يعني أن مناعة درعها تعادل 1000 ملم من الصلب المتجانس المدلفن RHA بينما السمك الحقيقي لها 250 ملم مثلا لكن إضافة مواد خاصة (سبائك النيكل والتنجستين ومواد نانوية وسيراميكية والتي توضع فى شكل طبقات لها أشكال هندسية خاصة ) يجعل مناعة الدرع تتضاعف وتصبح أقوي 4 مرات من الصلب RHA
ثالثا كلمة KE تعني طاقة حركية والمقصود أن الرقم = السمك المكافىء ضد قذيفة طاقة حركية (سابو) طبعا أشهر قذائف السابو هي APFSDS
بينما كلمة HEAT تشير لقذائف الحشوة الجوفاء وهي المستخدمة فى الرؤوس الخارقة للصواريخ وطلقات ال HEAT التي تحملها الدبابات والمدافع المضاد للدبابات
وسنلاحظ أن السمك المكافىء لدروع الدبابات الحديثة ضد قذائف ال HEAT اعلي منه دائما ضد قذائف السابو
والسبب أن الدروع المركبة الحديثة قدرتها أكبر ضد قذائف الحشوة الجوفاء
بينما الرقمين متساويين فى الدبابات القديمة لأن الدروع كانت تقليدية مصنوعة من الصلب عالي المتانة
يعني لو أن الدبابة سمكها المكافىء =1000 ملم فهذا يعني أن مناعة درعها تعادل 1000 ملم من الصلب المتجانس المدلفن RHA بينما السمك الحقيقي لها 250 ملم مثلا لكن إضافة مواد خاصة (سبائك النيكل والتنجستين ومواد نانوية وسيراميكية والتي توضع فى شكل طبقات لها أشكال هندسية خاصة ) يجعل مناعة الدرع تتضاعف وتصبح أقوي 4 مرات من الصلب RHA
ثالثا كلمة KE تعني طاقة حركية والمقصود أن الرقم = السمك المكافىء ضد قذيفة طاقة حركية (سابو) طبعا أشهر قذائف السابو هي APFSDS
بينما كلمة HEAT تشير لقذائف الحشوة الجوفاء وهي المستخدمة فى الرؤوس الخارقة للصواريخ وطلقات ال HEAT التي تحملها الدبابات والمدافع المضاد للدبابات
وسنلاحظ أن السمك المكافىء لدروع الدبابات الحديثة ضد قذائف ال HEAT اعلي منه دائما ضد قذائف السابو
والسبب أن الدروع المركبة الحديثة قدرتها أكبر ضد قذائف الحشوة الجوفاء
بينما الرقمين متساويين فى الدبابات القديمة لأن الدروع كانت تقليدية مصنوعة من الصلب عالي المتانة
.jpg)

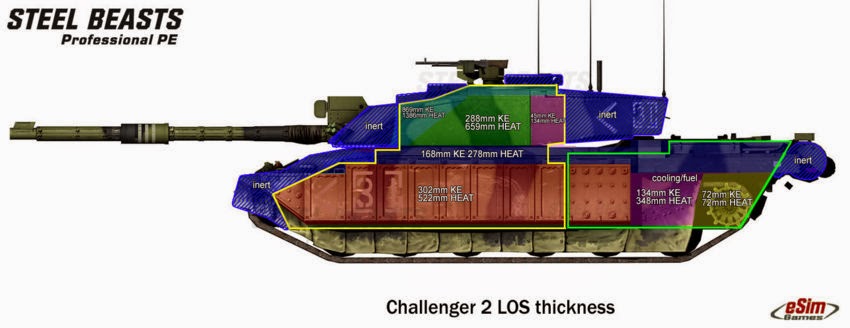

منظر جانبي لتدريع الدبابة تشالنجر 2

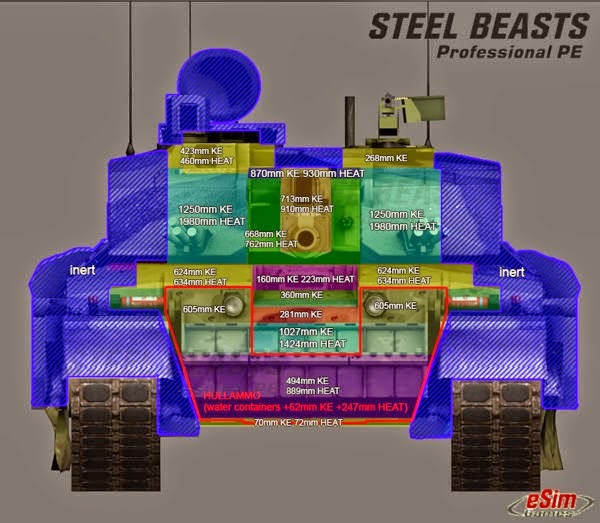

منظر أمامي للدبابة البريطانية تشالنجر 2
مسقط علوي للدبابة البريطانية تشالنجر 2

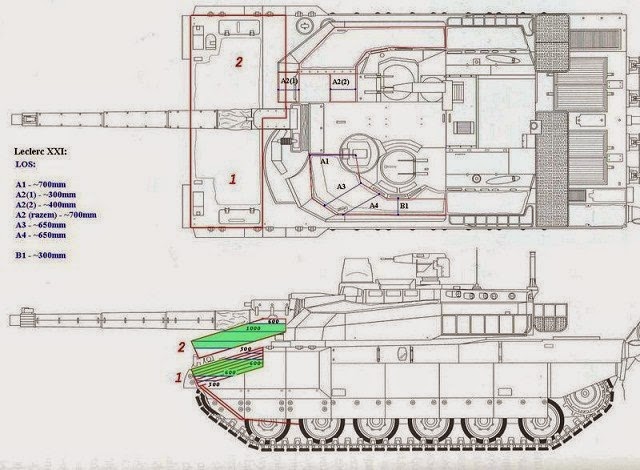

صورة لتدريع الدبابة الفرنسية لوكلريك AMX-56

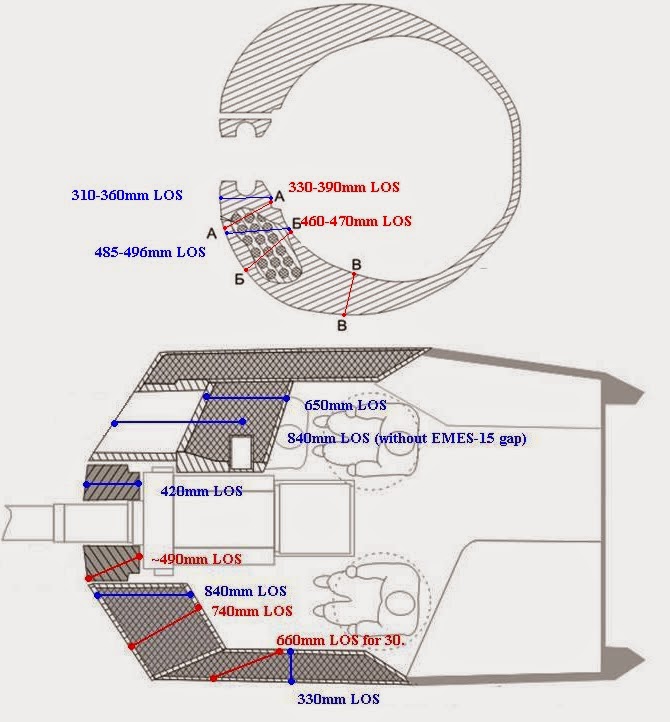

الدبابة الألمانية ليوبار2 أ 4

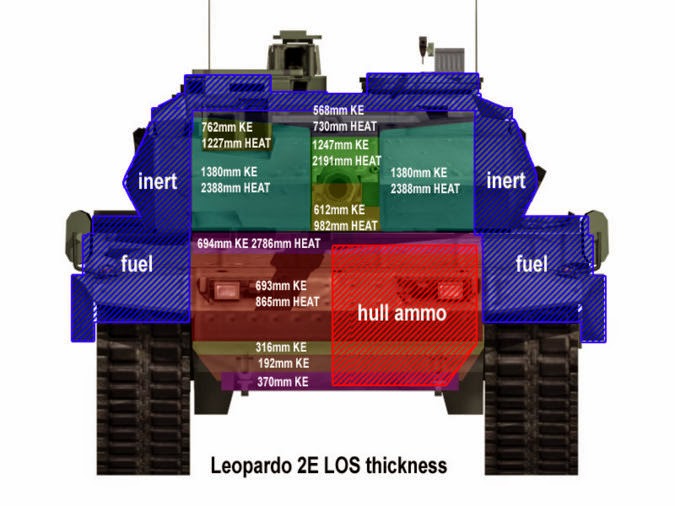

الدبابة الألمانية (النسخة الأسبانية ) ليوبارد 2 إي

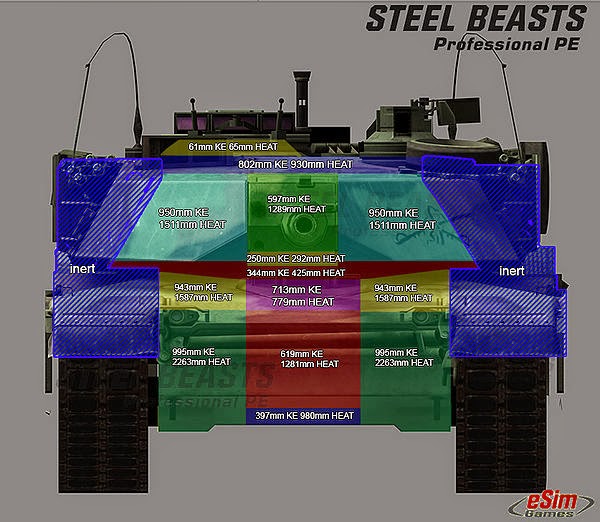

الدبابة الأمريكية أبرامز M1A1&M1A2

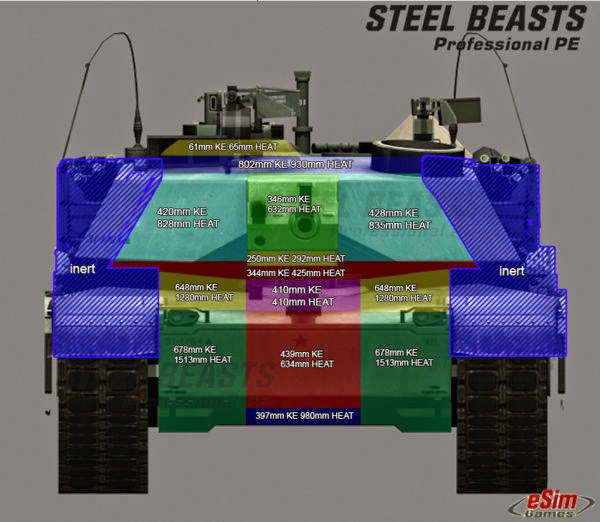

الدبابة الأمريكية أبرامز M1

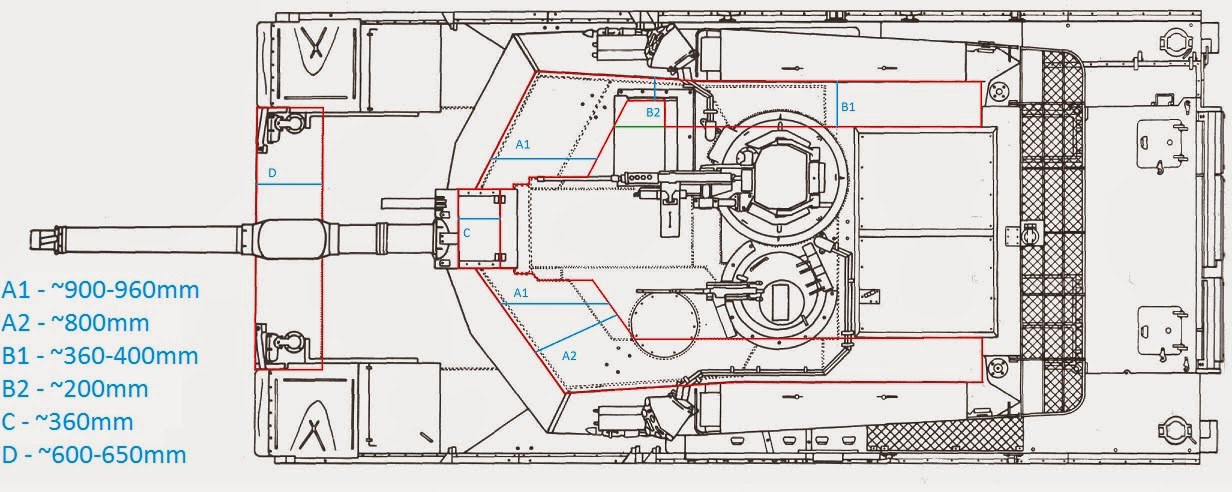

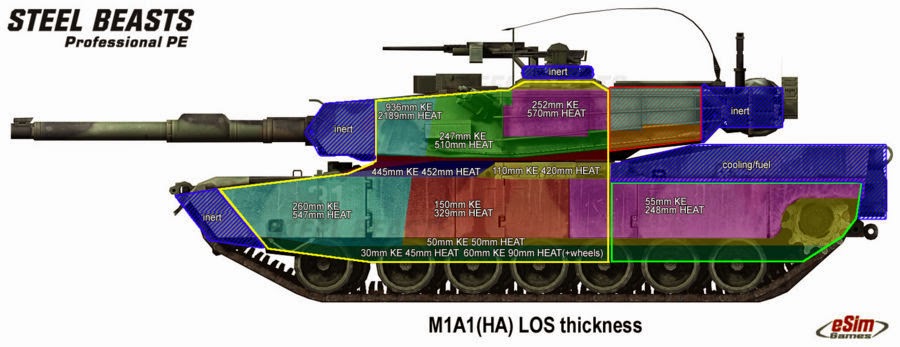

الدبابة الأمريكية أبرامز M1A1 HA
الدبابة الأمريكية أبرامز M1A1 HA
الدبابة الأمريكية أبرامز M1A1 HA

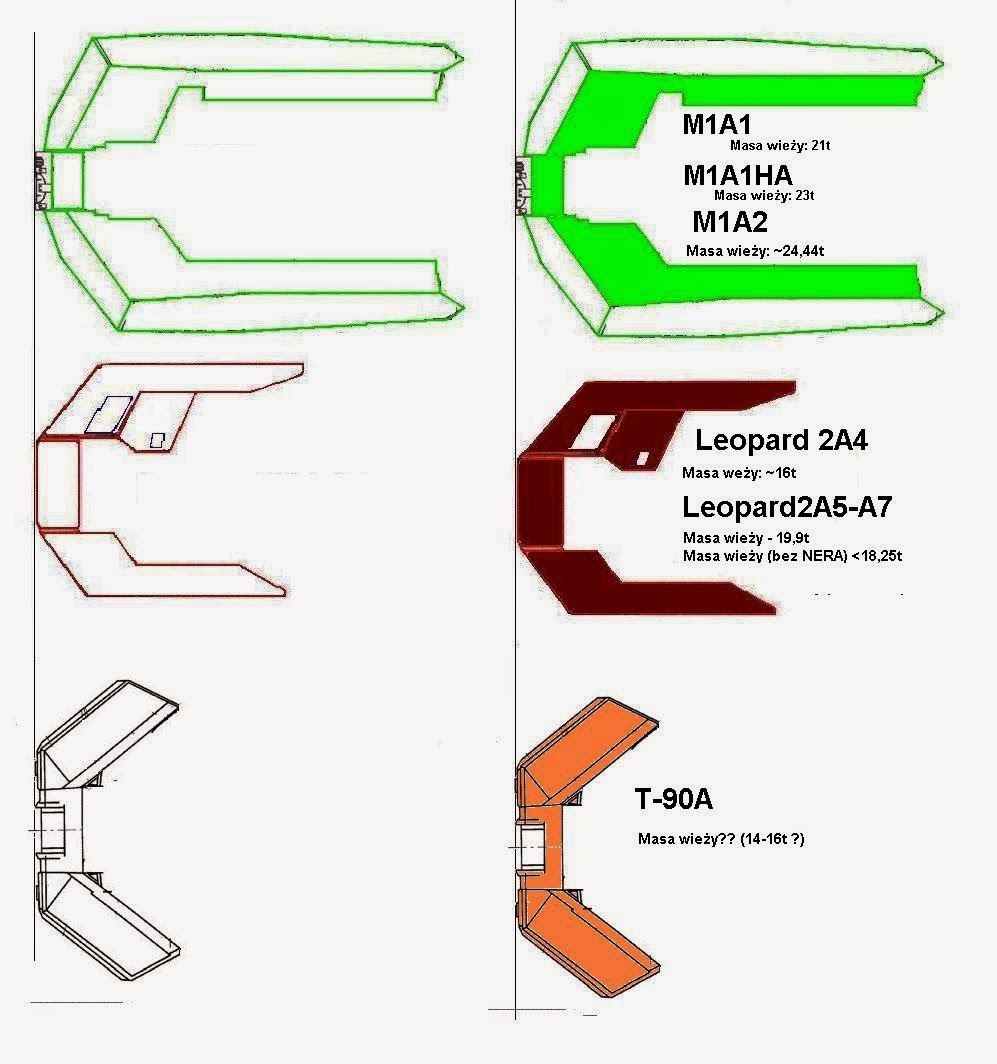

برج الدبابة الأمريكية أبرامز وبرج الدبابة الألمانية ليوبارد 2 وبرج الدبابة الروسية T-90
[URL='http://1.bp.blogspot.com/-cYcajd7Iges/U_DuOghZpQI/AAAAAAAAAHY/R1C9ZvG1Hus/s1600/M-60A3%2BTTS.jpg']
[/URL]
يتبع......
مسقط علوي للدبابة البريطانية تشالنجر 2
صورة لتدريع الدبابة الفرنسية لوكلريك AMX-56
الدبابة الألمانية ليوبار2 أ 4
الدبابة الألمانية (النسخة الأسبانية ) ليوبارد 2 إي
الدبابة الأمريكية أبرامز M1A1&M1A2
الدبابة الأمريكية أبرامز M1
الدبابة الأمريكية أبرامز M1A1 HA
الدبابة الأمريكية أبرامز M1A1 HA
الدبابة الأمريكية أبرامز M1A1 HA
برج الدبابة الأمريكية أبرامز وبرج الدبابة الألمانية ليوبارد 2 وبرج الدبابة الروسية T-90
[URL='http://1.bp.blogspot.com/-cYcajd7Iges/U_DuOghZpQI/AAAAAAAAAHY/R1C9ZvG1Hus/s1600/M-60A3%2BTTS.jpg']
[/URL]يتبع......
