السلام عليكم و رحمة الله و بركاته
الاخوة الاعزاء اعضاء و رواد منتدانا الكريم
هذه محاولة صغيرة منى لجمع ما اعرفه من انواع الرادارات المختلفة العاملة في مصر , لتكون مرجع سريع و سهل لحضراتكم , و ارجوا من احد الاخوة المشرفين ان يضيفوا كل من الاخ سبايدر مان و الاخ مارشال الى خانة اصحاب الموضوع ليصبح موضوع مشترك , فلهم فضل كبير في الكثير من المعلومات الواردة هنا .
كما ارجوا من كل من عنده اضافة مفيدة ان لا يبخل بها علينا , و لكن بعد ان نفرغ من وضع المادة التي لدينا
و سيهتم الموضوع بالرادارات الارضية و البحرية

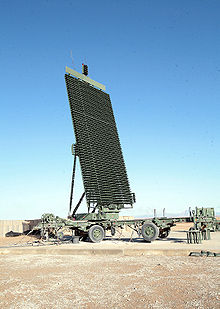

1- an/tps-59(v)3
رادار امريكي , و هو رادار ثلاثي الابعاد
تمتلك مصر 5 رادارات منه
يبلغ مداه 750 كم
متخصص في كشف الصواريخ الباليستية والتكتيكية
يعمل مع بطاريات صواريخ Patriot وصواريخ Hawk الامريكية.
بمقدوره رصد الطائرات المعادية من مسافة 550 كم و على ارتفاع 30 كم
اما الصواريخ الباليستية فيستطيع رصدها على ارتفاع 300 كلم
تم تحديث الرادار بكوادر مصرية
هذه محاولة صغيرة منى لجمع ما اعرفه من انواع الرادارات المختلفة العاملة في مصر , لتكون مرجع سريع و سهل لحضراتكم , و ارجوا من احد الاخوة المشرفين ان يضيفوا كل من الاخ سبايدر مان و الاخ مارشال الى خانة اصحاب الموضوع ليصبح موضوع مشترك , فلهم فضل كبير في الكثير من المعلومات الواردة هنا .
كما ارجوا من كل من عنده اضافة مفيدة ان لا يبخل بها علينا , و لكن بعد ان نفرغ من وضع المادة التي لدينا
و سيهتم الموضوع بالرادارات الارضية و البحرية
1- an/tps-59(v)3
رادار امريكي , و هو رادار ثلاثي الابعاد
تمتلك مصر 5 رادارات منه
يبلغ مداه 750 كم
متخصص في كشف الصواريخ الباليستية والتكتيكية
يعمل مع بطاريات صواريخ Patriot وصواريخ Hawk الامريكية.
بمقدوره رصد الطائرات المعادية من مسافة 550 كم و على ارتفاع 30 كم
اما الصواريخ الباليستية فيستطيع رصدها على ارتفاع 300 كلم
تم تحديث الرادار بكوادر مصرية
2- TPS-59M/34
هو النسخة الاصغر من الرادار TPS-59(V)3
و تمتلك مصر 9 رادارات من هذا النوع

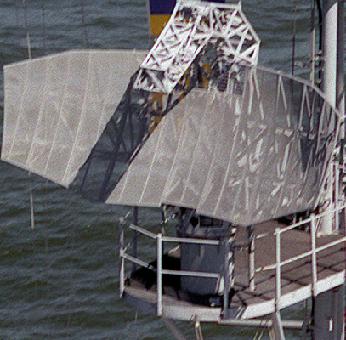

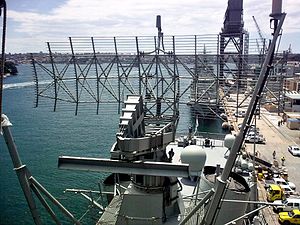

3- an/sps-48
يعمل الرادار بقدرة علي الكشف 360 درجة
ومايجعله متميزا انه يستطيع كشف الاهداف التي تحلق علي ارتفاع منخفض ، والاهداف التي تحلق علي ارتفاعات شديدة الارتفاع احد المصادر يتحدث عن قدرة كشف حتي مليون قدم ، والطائرات الاسرع من الصوت علي مختلف ارتفاعات التحليق ، وكذلك المروحيات وحتي الصواريخ الباليستية ، والصواريخ الكروز حتي ذات المقطع الراداري المنخفض
بمدي 400 كم
ويوفر معلومات حول المسافة بين الرادار والهدف وارتفاع التحليق ويستخدم الحيز E band و F band ، ويستطيع الرادار الربط وتبادل المعلومات مع منصات الاسلحة الاخري " مثل الهوك المطور والباتريوت والرام " وهو مايمثل اضافة قوية الي امكانياته الرائعة .
يسهل الرادار من مهمة عمل طواقمه حيث يظهر البيانات بشكل رقمي
ويستطيع الرادار ان يكون بكامل كفائته في مختلف احوال الطقس دون تأثر
والتعامل والتغلب علي التشويش المركز والقوي ضد الرادار
و تمتلك مصر 6 رادارات من هذا النوع , و تعتبر اول بلد تحصل عليه بعد امريكا
4- tps-63
وهو رادار روسي
ثنائي الابعاد مخصص للانذار المبكر ويصل مداه الراصد الى 600 كلم ويصل الى ارتفاع 50 كلم.
- الرادار تم تطويره بأنظمة حماية مضادة للتشويش والاعاقة السلبية (ECCM Electronic Counter-Countermeasures) بالاضافة لأنظمة معالجة بيانات وانظمة دعم وتبادل معلوماتي مع انظمة الدفاع الجوي والرادار الاخرى.
- يستطيع الرادار ان يتعقب مصادر التشويش نفسها بجانب امكانية معالجة اوتوماتيكية لبيانات 120 هدف خلال 10 ثواني في دورة المسح الجوي الالكتروني الواحدة.
هو النسخة الاصغر من الرادار TPS-59(V)3
و تمتلك مصر 9 رادارات من هذا النوع
3- an/sps-48
يعمل الرادار بقدرة علي الكشف 360 درجة
ومايجعله متميزا انه يستطيع كشف الاهداف التي تحلق علي ارتفاع منخفض ، والاهداف التي تحلق علي ارتفاعات شديدة الارتفاع احد المصادر يتحدث عن قدرة كشف حتي مليون قدم ، والطائرات الاسرع من الصوت علي مختلف ارتفاعات التحليق ، وكذلك المروحيات وحتي الصواريخ الباليستية ، والصواريخ الكروز حتي ذات المقطع الراداري المنخفض
بمدي 400 كم
ويوفر معلومات حول المسافة بين الرادار والهدف وارتفاع التحليق ويستخدم الحيز E band و F band ، ويستطيع الرادار الربط وتبادل المعلومات مع منصات الاسلحة الاخري " مثل الهوك المطور والباتريوت والرام " وهو مايمثل اضافة قوية الي امكانياته الرائعة .
يسهل الرادار من مهمة عمل طواقمه حيث يظهر البيانات بشكل رقمي
ويستطيع الرادار ان يكون بكامل كفائته في مختلف احوال الطقس دون تأثر
والتعامل والتغلب علي التشويش المركز والقوي ضد الرادار
و تمتلك مصر 6 رادارات من هذا النوع , و تعتبر اول بلد تحصل عليه بعد امريكا
4- tps-63
وهو رادار ثنائي الابعاد للمسح الجوي وتوفير البيانات للعمليات الجوية
امريكي متطور
حصلت عليه مصر ثم بدأت في تجميعه محليا ثم تصنيعه بنسبة بدأت ب47% كمرحلة أولى ثم 75% في المرحلة الثانية واخيرا 95% في المرحلة الثالثة ويوجد منه 42 وحدة في مصر الآن.
- يبلغ المدى الراصد للرادار 280 كلم واقصى ارتفاع 12 كلم
ويستطيع كشف الاهداف الجوية ذات المقطع الرداري المنخفض من مسافة 150 كلم.
- يمتلك الرادار خاصية (LPI Low Probability of Intercept) وهي خاصية تمتلكها الرادارات الحديثة تعتمد على التغيير السريع بين ترددات الموجات الرادارية فيصعب على اجهزة الانذار (RWR Radar Warning Receiver) الخاصة بالطائرات ان تكتشفها او حتى تقوم بالتشويش عليها.
5- post 3m
رادار كشف سلبي
ويعتبر من اقوى انواع الرادارات السلبية لقدرته على كشف جميع انواع الطائرات متضمنة الطائرات الشبحية والمقاتلات والقاذفات وطائرات الاستطلاع والانذار وطائرات النقل.
- يتميز هذا الرادار بقدرته على كشف جميع انواع ترددات الطائرات الحالية ويستطيع تحليلها وتحديد اتجاهها وسرعتها.
- يعتمد الرادار على خاصية الكشف السلبي بمعنى انه لا يقوم بارسال اية موجات كاشفة (الرادارات الايجابية تقوم بارسال موجات تصطدم بالاجسام وتنعكس على سطحها عائدة لمصدرها ومن خلالها يتم رصد الهداف) وانما يقوم برصد وكشف اية موجات صادرة من رادارات واجهزة اتصال الطائرات وعن طريقها يقوم بتحديد مكان واتجاه الطائرة وتسمى هذه الطريقة بالكشف الصامت ولا يمكن من خلالها كشف موقع الرادار.
- يبلغ المدى الكاشف للرادار 500 كلم وتم تطويره ليصل الى 800 كلم.
- تمتلك مصر 13 رادارا منه يتم تحديثهم باستمرار.
امريكي متطور
حصلت عليه مصر ثم بدأت في تجميعه محليا ثم تصنيعه بنسبة بدأت ب47% كمرحلة أولى ثم 75% في المرحلة الثانية واخيرا 95% في المرحلة الثالثة ويوجد منه 42 وحدة في مصر الآن.
- يبلغ المدى الراصد للرادار 280 كلم واقصى ارتفاع 12 كلم
ويستطيع كشف الاهداف الجوية ذات المقطع الرداري المنخفض من مسافة 150 كلم.
- يمتلك الرادار خاصية (LPI Low Probability of Intercept) وهي خاصية تمتلكها الرادارات الحديثة تعتمد على التغيير السريع بين ترددات الموجات الرادارية فيصعب على اجهزة الانذار (RWR Radar Warning Receiver) الخاصة بالطائرات ان تكتشفها او حتى تقوم بالتشويش عليها.
5- post 3m
رادار كشف سلبي
ويعتبر من اقوى انواع الرادارات السلبية لقدرته على كشف جميع انواع الطائرات متضمنة الطائرات الشبحية والمقاتلات والقاذفات وطائرات الاستطلاع والانذار وطائرات النقل.
- يتميز هذا الرادار بقدرته على كشف جميع انواع ترددات الطائرات الحالية ويستطيع تحليلها وتحديد اتجاهها وسرعتها.
- يعتمد الرادار على خاصية الكشف السلبي بمعنى انه لا يقوم بارسال اية موجات كاشفة (الرادارات الايجابية تقوم بارسال موجات تصطدم بالاجسام وتنعكس على سطحها عائدة لمصدرها ومن خلالها يتم رصد الهداف) وانما يقوم برصد وكشف اية موجات صادرة من رادارات واجهزة اتصال الطائرات وعن طريقها يقوم بتحديد مكان واتجاه الطائرة وتسمى هذه الطريقة بالكشف الصامت ولا يمكن من خلالها كشف موقع الرادار.
- يبلغ المدى الكاشف للرادار 500 كلم وتم تطويره ليصل الى 800 كلم.
- تمتلك مصر 13 رادارا منه يتم تحديثهم باستمرار.

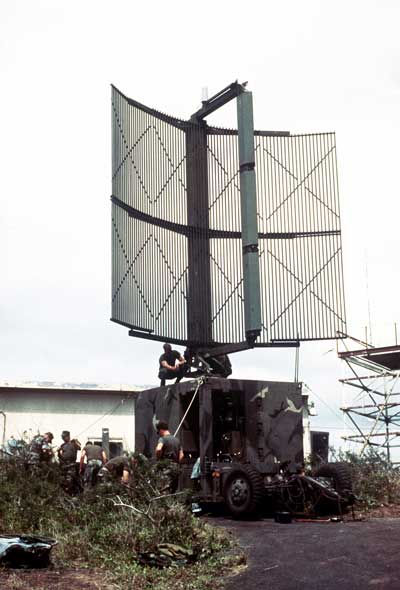

6- p-12 spoon rest b
رادار روسي ثنائي الابعاد خاص بالانذار المبكر
يبلغ مداه 275 كلم ويصل الى ارتفاع 25 كلم.
- تمتلك مصر هذا الرادار بأعداد كبيرة غير معروفة حيث انه يعمل مصاحبا لبطاريات صواريخ SAM-2/Volga او طير الصباح.
- يتميز هذا الرادار بقدرته على العمل بالتزامن مع رادار مماثل وعلى نفس التردد لتكوين محطة رصد ذات مدى كاشف يصل الى ضعف المدى القياسي.
رادار روسي ثنائي الابعاد خاص بالانذار المبكر
يبلغ مداه 275 كلم ويصل الى ارتفاع 25 كلم.
- تمتلك مصر هذا الرادار بأعداد كبيرة غير معروفة حيث انه يعمل مصاحبا لبطاريات صواريخ SAM-2/Volga او طير الصباح.
- يتميز هذا الرادار بقدرته على العمل بالتزامن مع رادار مماثل وعلى نفس التردد لتكوين محطة رصد ذات مدى كاشف يصل الى ضعف المدى القياسي.

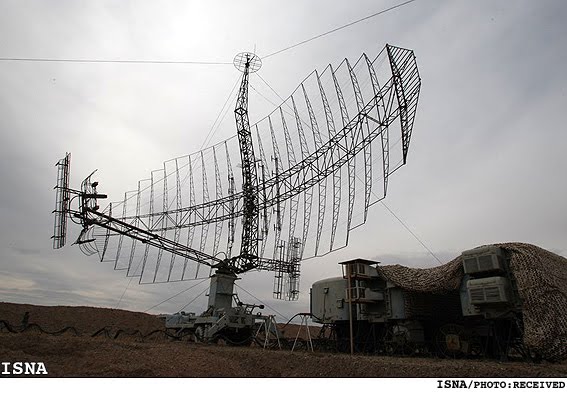

P-14 Tall King A
وهو رادار روسي
ثنائي الابعاد مخصص للانذار المبكر ويصل مداه الراصد الى 600 كلم ويصل الى ارتفاع 50 كلم.
- الرادار تم تطويره بأنظمة حماية مضادة للتشويش والاعاقة السلبية (ECCM Electronic Counter-Countermeasures) بالاضافة لأنظمة معالجة بيانات وانظمة دعم وتبادل معلوماتي مع انظمة الدفاع الجوي والرادار الاخرى.
- يستطيع الرادار ان يتعقب مصادر التشويش نفسها بجانب امكانية معالجة اوتوماتيكية لبيانات 120 هدف خلال 10 ثواني في دورة المسح الجوي الالكتروني الواحدة.
p-15
تمتلكه مصر بأعداد كبيرة غير معروفة بفئتين :
1- P-15 M1 Flat face وهو رادار مسح جوي ورصد متخصص في كشف الاهداف على الارتفاعات المنخفضة
ويبلغ مداه 220 كلم واقصى ارتفاع 6 كلم ويستطيع رصد هدف على ارتفاع 300 متر من مسافة 70 كلم.
2- P-15 M2 Squat Eye وهو رادار متخصص في البحث الجوي ويبلغ مداه 128 كلم.
- يعمل رادار P-15 مصاحبا لبطاريات صواريخ SAM-3 Pechora-2M
p-18
رادار روسي
مبني على الرادار P-12 في الاساس ولكن بقدرات اكبر.
- تم تطوير هذه الرادارات الى الفئة P-18-2 بالقدرات الاتية :
1- امكانية كشف الطائرات الشبحية (هذا الرادار استطاع ان يكشف طائرة الشبح الامريكية التي اسقطتها الدفاعات الجوية الصربية في كوسوفو سابقا).
2- تغيير هوائيات الاستشعار القديمة من نوعية الانابيب المفرغة (Vacuum Tubes) بأخرى حديثة من المواد الصلبة (Solid-State) لزيادة الاداء.
3- معالج رقمي لاشارات الرادار (Radar Signal Digital Processor) وآخر رقمي لتحديد الاهداف المتحركة (DMTI Digital Moving Target Indication) بالاضافة لأنظمة كمبيوترية لمعالجة البيانات واختبار الاداء.
4- معدات معالجة بيانات ووصلة بيانية بأنظمة التحكم النيراني الاوتوماتيكية الحديثة بالاضافة لنظام تحكم اوتوماتيكي للترددات.
5- نظام تصدي للتشويش والاعاقة الالكترونية المعادية ومعدات مضادة للتداخل الرقمي السلبي للاشارات.
- يصل مدى الكشف الراداري الى 270 كلم ويصل اقصى ارتفاع الى 35 كلم بالاضافة لأمكانية كشف هدف على ارتفاع 500 متر من مسافة 60 كلم بجانب امكانية رصد الاهداف الجوية المسؤولة عن عمليات الاعاقة والشوشرة الالكترونية وتتبعها بكفاءة تامة.
- تقوم مصر بعملية دمج لهذا الرادار مع رادار P-14 السابق ذكره لزيادة القدرة القصوى على كشف الطائرات الشبحية.
p-35
رادار روسي متخصص في الانذار المبكر حصلت مصر على النسخة الصينية منه.
- يستطيع الرادار ان يرصد الاهداف الجوية من مسافة 370 كلم وعلى ارتفاع 25 كلم.
- تم تطوير الرادار باعادة تصميم هوائيات الاستشعار لزيادة سرعة المسح الجوي واضافة فلاتر استقطاب للموجات الكهرومغناطيسية (Polarization Filters) مانعة للتداخل السلبي للاشارت بجانب زيادة قدرة رصد الاهداف الجوية على ارتفاع اقل من 300 متر واخيرا اضافة قدرة ظبط الاشارات والنبضات لتبقى سليمة لأطول فترة ممكن ضد التشويش المعادي النشط.

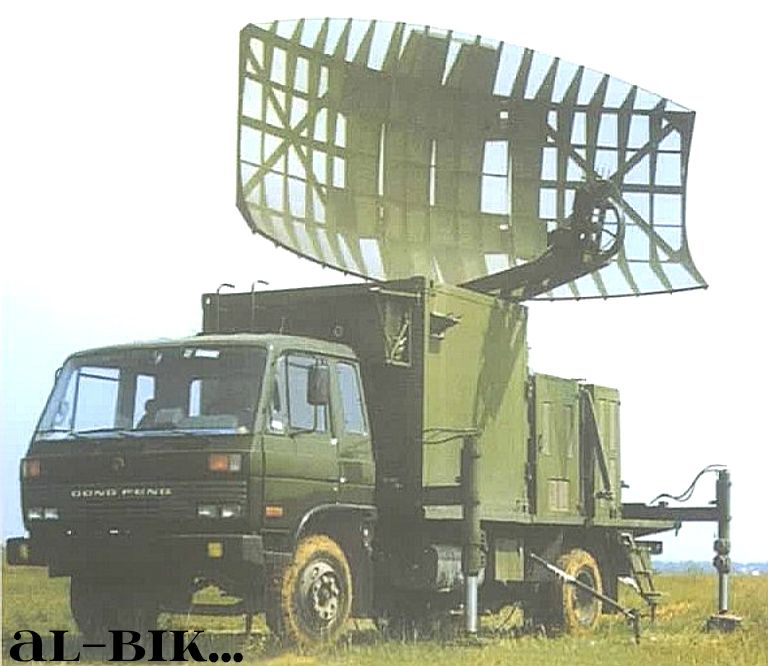

YLC-6M
وهو رادار ثنائي الابعاد مصنع في المصانع الحربية المصرية مخصص لكشف جميع الاهداف الجوية على الارتفاعات المنخفضة والمتوسطة في مختلف الظروف الجوية.
- يحتوي على انظمة توجيه وظبط باستخدام ال GPS
يتميز بقدرة عالية على سد الثغرات في الرصد الجوي على الارتفاعات المنخفضة والشديدة الانخفاض.
- يمكن استخدام الرادار كمحطة قيادة وسيطرة لتوجيه المقاتلات لمهامها المختلفة.
- يستطيع التصدي لاعمال الاعاقة والتشويش المعادي (ECCM Electronic Eounter-Counter Measures).
- يبلغ المدى الكاشف للراادار حوالي 150 – 200 كلم حسب حجم وطبيعة الاهداف الجوية.
يتبع
بالجزء الثاني

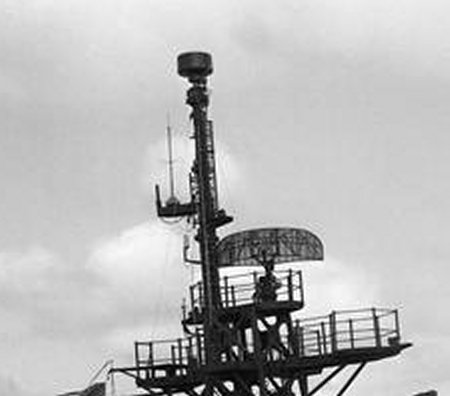

الرادارات البحرية
تمتلكه مصر بأعداد كبيرة غير معروفة بفئتين :
1- P-15 M1 Flat face وهو رادار مسح جوي ورصد متخصص في كشف الاهداف على الارتفاعات المنخفضة
ويبلغ مداه 220 كلم واقصى ارتفاع 6 كلم ويستطيع رصد هدف على ارتفاع 300 متر من مسافة 70 كلم.
2- P-15 M2 Squat Eye وهو رادار متخصص في البحث الجوي ويبلغ مداه 128 كلم.
- يعمل رادار P-15 مصاحبا لبطاريات صواريخ SAM-3 Pechora-2M
p-18
رادار روسي
مبني على الرادار P-12 في الاساس ولكن بقدرات اكبر.
- تم تطوير هذه الرادارات الى الفئة P-18-2 بالقدرات الاتية :
1- امكانية كشف الطائرات الشبحية (هذا الرادار استطاع ان يكشف طائرة الشبح الامريكية التي اسقطتها الدفاعات الجوية الصربية في كوسوفو سابقا).
2- تغيير هوائيات الاستشعار القديمة من نوعية الانابيب المفرغة (Vacuum Tubes) بأخرى حديثة من المواد الصلبة (Solid-State) لزيادة الاداء.
3- معالج رقمي لاشارات الرادار (Radar Signal Digital Processor) وآخر رقمي لتحديد الاهداف المتحركة (DMTI Digital Moving Target Indication) بالاضافة لأنظمة كمبيوترية لمعالجة البيانات واختبار الاداء.
4- معدات معالجة بيانات ووصلة بيانية بأنظمة التحكم النيراني الاوتوماتيكية الحديثة بالاضافة لنظام تحكم اوتوماتيكي للترددات.
5- نظام تصدي للتشويش والاعاقة الالكترونية المعادية ومعدات مضادة للتداخل الرقمي السلبي للاشارات.
- يصل مدى الكشف الراداري الى 270 كلم ويصل اقصى ارتفاع الى 35 كلم بالاضافة لأمكانية كشف هدف على ارتفاع 500 متر من مسافة 60 كلم بجانب امكانية رصد الاهداف الجوية المسؤولة عن عمليات الاعاقة والشوشرة الالكترونية وتتبعها بكفاءة تامة.
- تقوم مصر بعملية دمج لهذا الرادار مع رادار P-14 السابق ذكره لزيادة القدرة القصوى على كشف الطائرات الشبحية.
p-35
رادار روسي متخصص في الانذار المبكر حصلت مصر على النسخة الصينية منه.
- يستطيع الرادار ان يرصد الاهداف الجوية من مسافة 370 كلم وعلى ارتفاع 25 كلم.
- تم تطوير الرادار باعادة تصميم هوائيات الاستشعار لزيادة سرعة المسح الجوي واضافة فلاتر استقطاب للموجات الكهرومغناطيسية (Polarization Filters) مانعة للتداخل السلبي للاشارت بجانب زيادة قدرة رصد الاهداف الجوية على ارتفاع اقل من 300 متر واخيرا اضافة قدرة ظبط الاشارات والنبضات لتبقى سليمة لأطول فترة ممكن ضد التشويش المعادي النشط.
YLC-6M
وهو رادار ثنائي الابعاد مصنع في المصانع الحربية المصرية مخصص لكشف جميع الاهداف الجوية على الارتفاعات المنخفضة والمتوسطة في مختلف الظروف الجوية.
- يحتوي على انظمة توجيه وظبط باستخدام ال GPS
يتميز بقدرة عالية على سد الثغرات في الرصد الجوي على الارتفاعات المنخفضة والشديدة الانخفاض.
- يمكن استخدام الرادار كمحطة قيادة وسيطرة لتوجيه المقاتلات لمهامها المختلفة.
- يستطيع التصدي لاعمال الاعاقة والتشويش المعادي (ECCM Electronic Eounter-Counter Measures).
- يبلغ المدى الكاشف للراادار حوالي 150 – 200 كلم حسب حجم وطبيعة الاهداف الجوية.
يتبع
بالجزء الثاني
الرادارات البحرية
