kashtan نظام الدفاع المركزي للسفن

[raskebera]

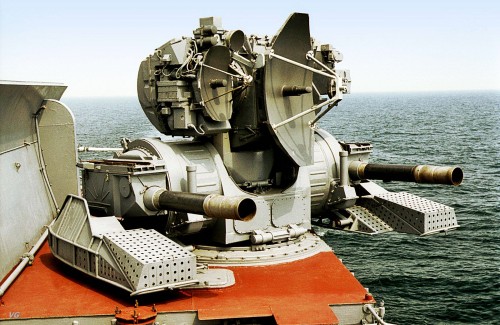

Kashtan

​

هو نظام روسي المنشاء

اهم المميزات
1- الدمج بين المدافع الرشاشة و الصواريخ ضمن نظام توجيه للاسلحة
2- اطلاق صليات نيران عالية الكثافة خصوصا الاهداف المنخفضة و العالية السرعة ـ و هو يستهدف بهذا الصواريخ التوماهوك الامريكيةـ
3- معالجة للاشارات الرادارية و الكهروبصرية و الاختيار الالي لاعلى الاشارات ادائا او فاعلية , بالاضافة لقدرة عالية على مقاومة التشويش
4- عرض الهدف بشكل مرئي تليفزيونيا و تخزين الصور و معالجة الاشارة من قبل نظام التصوير الحراري ليسهل فصل الهدف عن ما حوله
5- يتضمن النظام رشاشان مضادان للطائرات لضمان الكثافة النيرانية العالية التي تصل الى 10000 طلقة في الدقيقة
6- وضع تشغيل آلي بالكامل مع ضمان ديناميكية الحركة
7- تتبع الهدف اثناء و بعد الضرب مباشرة للتثبت من الاصابة او تقدير الاضرار التي اصابته
مدى الاشتباك بالمتر
1- بالصواريخ من 1500 الى 10000
2- بالمدافع من 500 الى 4000
مدى الاشتباك بالنسبة للارتفاع بالمتر
1- بالصواريخ من ارتفاع 2 الى 6000
2- بالمدافع من ارتفاع 2 الى 3000

زمن الاستجابة بالدقيقة
من 3 الى 6 دقائق

معدل اطلاق النار في الدقيقة
10000 طلقة في الدقيقة
و هذا رابط الموضوع

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ان كنت مقصرا في عرض الموضوع ارجو ان تسامحوني , فهذه هي المرة الاولى التي اكتب فيها في هذا القسم , و تقبلوا تحياتي:b070[1]:

​



[العريف10]

رد: kashtan نظام الدفاع المركزي للسفن

مرحبا بك اخي الكريم
موضوع رائع ويعتبر الخط الدفاعي الاخير للسفن​



[raskebera]

رد: kashtan نظام الدفاع المركزي للسفن

مرحبا بك اخي الكريم
موضوع رائع ويعتبر الخط الدفاعي الاخير للسفن​

اهلا بك اخي العزيز , الحقيقة ما شجعني على كتابة موضوع في هذا القسم هو انت و موضوعك القيم عن الدفاع المركزي عن السفن و ارجوا ان تتولى عني الاجابة عن الاسئلة التي قد يطرحها الاخوة لمعرفتي بمدى خبرتك من خلال كتاباتك , و شكرا على مرورك
​



[raskebera]

رد: kashtan نظام الدفاع المركزي للسفن

فيديو يوضح النظام اثناء العمل
[YOUTUBE]fYzZ4hz2wVE&feature=related[/YOUTUBE]

​



[M82]

رد: kashtan نظام الدفاع المركزي للسفن

نظام ثقيل بكثافة نارية كبيرة صمم للتركيب على الفرقاطات والكورفيتات الكبيرة وحاملات الطائرات

هناك نظام جديد اسمه بالما ييعتمد منظومة بصرية متطورة ومرتبط برادار ادارة النيران

هل سيتسلح التايغر الجزائري بالكاشتان القديم أم بهذا الجديد ؟



[raskebera]

رد: kashtan نظام الدفاع المركزي للسفن

نظام ثقيل بكثافة نارية كبيرة صمم للتركيب على الفرقاطات والكورفيتات الكبيرة وحاملات الطائرات

هناك نظام جديد اسمه بالما ييعتمد منظومة بصرية متطورة ومرتبط برادار ادارة النيران

شكرا على المرور و على الاضافة الجميلة يا زعيم



[raskebera]

رد: kashtan نظام الدفاع المركزي للسفن

هل سيتسلح التايغر الجزائري بالكاشتان القديم أم بهذا الجديد ؟

الحقيقة يا اخي انني لا اعرف بالتحديد , و اتمنى من احد الاخوة المتابعين ان يفيدنا في هذا السؤال
​



[Trojan King]

رد: kashtan نظام الدفاع المركزي للسفن

بالمقارنة بالنظام المركزى الامريكى Phalanx للدفاع عن السفن ايهما افضل من ناحية التكنولوجيا والدقة وسرعة الاستجابة وكثافة النيران​



[raskebera]

رد: kashtan نظام الدفاع المركزي للسفن

بالمقارنة بالنظام المركزى الامريكى Phalanx للدفاع عن السفن ايهما افضل من ناحية التكنولوجيا والدقة وسرعة الاستجابة وكثافة النيران​

المواصفات العامة والفنية:

1. المواصفات العامة:

الوزن 5.625 كجم
التكوين
برج يحتوي على ثلاثة مدافع مزدوجة المواسير، إضافة إلى رادار البحث ورادار
التتبع وجهاز الاستشعار الحراري، الذي يعمل بالأشعة دون الحمراء.
2. العيار: 20 مم
3. معدل النيران:
• 3000 طلقة في الدقيقة
• 4500 طلقة في الدقيقة للنظام الحديث، الذي يستخدم قاعدة هيدروليكية للمدافع
4. نوع المدافع:
• مدافع جاتلنج Gatling M-61 A1
5. سعة خزنة الذخيرة:
• 989 طلقة
• 1550 طلقة للنوع الحديث
6. نوع الذخيرة:
• ذخيرة خارقة للدروع Sabot، أو ذخيرة خارقة من اليورانيوم المستنفذ
7. المستشعرات:
• رادارت عضوية للبحث والتتبع، إضافة إلى مستشعر يعمل بالأشعة دون الحمراء
8. المدى:
• عند الزاوية 45 درجة، 5.500 م
• أقصى مدى فعال 1.490 م
9. قطاع التغطية الرأسية:
• من ـ20 درجة إلى 80 درجة
• معدل الحركة الرأسية للمدفع 86 درجة في الثانية الواحدة
10. قطاع التغطية الأفقية:
• من ـ150 درجة إلى +150 درجة
• معدل الحركة الأفقية للمدافع 100 درجة في الثانية الواحدة

​

اظن المقارنة الان سهلة , بين النظامين



[Trojan King]

رد: kashtan نظام الدفاع المركزي للسفن

المواصفات العامة والفنية: ​

1. المواصفات العامة: ​

الوزن 5.625 كجم
التكوين
برج يحتوي على ثلاثة مدافع مزدوجة المواسير، إضافة إلى رادار البحث ورادار
التتبع وجهاز الاستشعار الحراري، الذي يعمل بالأشعة دون الحمراء.
2. العيار: 20 مم
3. معدل النيران:
• 3000 طلقة في الدقيقة
• 4500 طلقة في الدقيقة للنظام الحديث، الذي يستخدم قاعدة هيدروليكية للمدافع
4. نوع المدافع:
• مدافع جاتلنج gatling m-61 a1
5. سعة خزنة الذخيرة:
• 989 طلقة
• 1550 طلقة للنوع الحديث
6. نوع الذخيرة:
• ذخيرة خارقة للدروع sabot، أو ذخيرة خارقة من اليورانيوم المستنفذ
7. المستشعرات:
• رادارت عضوية للبحث والتتبع، إضافة إلى مستشعر يعمل بالأشعة دون الحمراء
8. المدى:
• عند الزاوية 45 درجة، 5.500 م
• أقصى مدى فعال 1.490 م
9. قطاع التغطية الرأسية:
• من ـ20 درجة إلى 80 درجة
• معدل الحركة الرأسية للمدفع 86 درجة في الثانية الواحدة
10. قطاع التغطية الأفقية:
• من ـ150 درجة إلى +150 درجة
• معدل الحركة الأفقية للمدافع 100 درجة في الثانية الواحدة​

اظن المقارنة الان سهلة , بين النظامين

شكراً يا أخى لقد اتضحت الصورة
