مقدمة في الاشارات و التشويش و تراسل المعطيات ....

[black king]

[FONT=&quot]موضوع اليوم هو قريب بعيد عن العلوم العسكرية ..[/FONT]​

[FONT=&quot]بشكل أساسي هو مرتبط بالرادارات و وسائل الاتصال العسكرية لذلك فهم هذه المواضيع سيساعد على استيعاب بعض المفاهيم المهمة في تلك المجالات[/FONT]​

[FONT=&quot]في هذا الموضوع سنشرح الأتي :[/FONT]​

1- [FONT=&quot]مقدمة تاريخية[/FONT]​

2- [FONT=&quot]مقدمة فيزيائية[/FONT]​

3- [FONT=&quot]معنى كلمة إشارة[/FONT]​

4- [FONT=&quot]أنواع الإشاراتsignals[/FONT]​

5- [FONT=&quot]شرح مكونات الإشارة[/FONT]​

6- [FONT=&quot]أنواع المعطيات (data[/FONT]​

7- [FONT=&quot]التفريق بين الإشارة و المعطيات[/FONT]​

8- [FONT=&quot]مقدمة إلى أنواع البث الأربعة[/FONT]​

I.[FONT=&quot]-إشارات متناظرة –معلومات رقمية[/FONT]​

II[FONT=&quot]-إشارات رقمية –معلومات رقمية[/FONT]​

III[FONT=&quot]- إشارات متناظرة –معلومات متناظرة[/FONT]​

IV[FONT=&quot]-إشارات رقمية- معلومات متناظرة[/FONT]​

​

9- [FONT=&quot]معني كلمة تشويش[/FONT]​

10- [FONT=&quot]بعض أساليب تفادي التشويش[/FONT]​

[FONT=&quot]قد أمارس عادتي السيئة المعتادة في تقسيم الموضوع و من ثم عدم إكماله كالعادة فأستسمح الإخوة من ألان

.....[/FONT]​

[FONT=&quot]المصادر التي نتج عنها هذا الموضوع هي عدة مراجع و كتب أجنبية في علوم الإشارة و الاتصالات اهمها كتابي
[/FONT]
[FONT=&quot]1- data and computer communication للكاتب الامريكي[/FONT]
[FONT=&quot] William stalling
[/FONT]
[FONT=&quot]2- computer and network communication للكاتب الايراني[/FONT]
[FONT=&quot] behroz fourozan
[/FONT]


[FONT=&quot] فضلا عن موقع جامعة أمريكية تدرس مادة تسمى data communication و موقع المعهد الدولي لمهندسي الكهرباء و الالكترونيات IEEE[/FONT]​

[FONT=&quot]قبل البدء لدي رجاء حار إلى جميع الإخوة /[/FONT]​

[FONT=&quot]يعلم الله كم يسرني و يشرفني مروركم و تعليقكم[/FONT]​

[FONT=&quot]و لكن هناك شيء أنا بحاجه له و هو أهم عندي من ما سبق[/FONT]​

[FONT=&quot]إلا و هو التقييم ...[/FONT]​

[FONT=&quot]طبعا لا اقصد تقييم المنتدى أو السمعة (reputation [FONT=&quot]) بل اقصد التقييم العلمي ([/FONT]evaluation [FONT=&quot]) بمعنى أخر أريد من الإخوة أن ينقحوا لي هذه الورقة[/FONT][/FONT]​

[FONT=&quot]و يخبروني برأيهم , بان أسلوبي بالشرح كان جيدا هنا و سيئا هناك و أن هذه الفكرة هذه كانت ستفهم من باقي الإخوة بشكل أسرع لو شرحت بالطريقة الفلانية[/FONT]​

[FONT=&quot]بمعنى أخر , ما اطلبه هو feedback [FONT=&quot] على هذه المقالة[/FONT][/FONT]​

[FONT=&quot]و هو ما سيساعدني كثيرا على تحسين أسلوب الشرح في المواضيع القادمة بإذن الله[/FONT]​

[FONT=&quot]الكلام نفسه ينطبق على لإخوة القراء ,ارجوا منهم أن يخبروني[/FONT]​

[FONT=&quot]عن الفقرات التي وجدوها سهلة الفهم و الفقرات التي وجدوها صعبة او كان أسلوب شرحها مبهما ...[/FONT]
[FONT=&quot]
[/FONT]​

[FONT=&quot]أخيرا قبل البدء , لفهم هذا الدرس لن يلزمك سوى خلفية بسيطة جدا في الرياضيات لانني بإذن الله سأشرح كل ما يلزمنا[/FONT]​

[FONT=&quot]و قد تستفيد أكثر لو راجعت كتاب الفيزياء الخاص بالثانوي[/FONT]​

[FONT=&quot]نبدأ على بركة الله .....[/FONT]
[FONT=&quot]__________________________________________________ ________
[/FONT]​

[FONT=&quot]
[/FONT]​

1- [FONT=&quot]مقدمة تاريخية :[/FONT]​

[FONT=&quot]تعرفون كرهي الدائم للمقدمات التاريخية و إيماني بعدم أهميتها و إنني أضعها في المواضع من مبدأ رفع العتب[/FONT]​

[FONT=&quot]لذلك لن أطيل فيها و سيكون الشرح مختصرا ...[/FONT]​

[FONT=&quot]بعيدا عن الأمور العسكرية و تعقيداتها منذ فجر التاريخ و الإنسان يحاول أن يطور وسائل للاتصال بينه و بين باقي البشر , فقبل أن يطور وسائل الاتصال البعيد كان عليه أن يطور وسائل اتصال قريبة فبدا بالرسم ثم اللغات و الكلام ثم اكتشف طريقة رائعة و مختصرة لحفظ المعلومات و الأرقام ألا و هي الكتابة بالأحرف[/FONT]​

[FONT=&quot]فتح له هذا أولى وسائل الاتصال البعيد فأصبح يدون ما يريد و يرسله مع شخص[/FONT]​

[FONT=&quot]فيما بعد أصبح يرسله مع حيوان مما سرع العملية و جعلها اقل تكلفة[/FONT]​

[FONT=&quot]و بالتوازي مع هذا التطور كان هناك تطور أخر في مجال الرياضيات و الفيزياء[/FONT]​

[FONT=&quot]فاكتشفت نظم العد (numeric systems [FONT=&quot])و تم التعرف على التوابع الرياضية[/FONT][/FONT]​

[FONT=&quot](mathematical functions [FONT=&quot])[/FONT][/FONT]​

[FONT=&quot]التي سنشرحها في الفقرة القادمة (مقدمة علمية )[/FONT]​

[FONT=&quot]في هذا الرابط تجد أهم مراحل تطور التواصل و تواريخها[/FONT]​

​

[FONT=&quot]حتى لا أتعذب بنقلها لأنها ليست بتلك الأهمية و لكن الأفضل قراءتها على الماشي فقد تفيدك لو قررت يوما المشاركة بمن سيربح المليون ....[/FONT]​

2- [FONT=&quot]مقدمة رياضية :[/FONT]​

[FONT=&quot]اها ,,هنا الجزء الممتع في الموضوع [/FONT]​

[FONT=&quot]سنتعلم معا في هذا الموضوع بضعة مفاهيم رياضية مهمة و ممتعة للغاية ....[/FONT]​

[FONT=&quot]فليعذرني الإخوان السعوديون و المصريون على استخدام التعابير الرياضية الانكليزية ولكن سبب ذلك هو أن التعابير لانكليزية هي أكثر شمولا و أكثر انتشار على النت لمن أراد الاستزادة و سأحاول إدراج جدول في نهاية الموضوع يشرح التعابير الانكليزية و مقابلها العربي[/FONT]​

[FONT=&quot]ولكن قبل أن نبدأ أهم بضعة تعابير سنستخدمها[/FONT]​

F(x)​

[FONT=&quot]تابع للمتحول x[/FONT]​

Log(x)​

[FONT=&quot]لوغاريتم الأساس 10 ل x[/FONT]​

Ln(x)​

[FONT=&quot]لوغاريتم الأساس 2 ل x[/FONT]​

Sin(x)[FONT=&quot]هو جيب الزاوية x[/FONT]​

Cos(x)[FONT=&quot]هو تجيب الزاوية x[/FONT]​

π[FONT=&quot] هي باي و التي تساوي 3.14 [FONT=&quot]تقريبا[/FONT][/FONT]​

I. [FONT=&quot]مفهوم التابع الرياضي :[/FONT]​

[FONT=&quot]ليغفر لي الرياضيون هنا لأنني لن أتحدث بلغة علمية بحتة فأنا شخصيا حتى الآن لم استطع أن أحفظ تعريف التابع لذلك سيكون الشرح "بالبلدي" كما يقول الإخوة الأردنيون[/FONT]​

[FONT=&quot]حينما نتحدث عن تابع رياضي فنحن نتكلم عن علاقة رياضية من الشكل[/FONT]​

F(x)=x​

[FONT=&quot]تربط هذه العلاقة بين مجموعتين الأولى تسمى منطلق و الأخرى تسمى مستقر[/FONT]​

[FONT=&quot]و كلما تغيرت قيمة x[FONT=&quot] كان ل [/FONT]f(x)[/FONT]​

[FONT=&quot]قيمة أخرى[/FONT]​

[FONT=&quot]هناك شرط أساسي كي نقول عن علاقة من النوع السابق انها تمثل تابع –فليس كل علاقة من الشكل السابق تابع- هو أن لا يكون هناك قيمة ل x[FONT=&quot] تعطي أو تنتج قيمتين مختلفتين من [/FONT]f(x)[FONT=&quot] ولكن يجوز العكس[/FONT][/FONT]​

[FONT=&quot]نضرب مثالا على علاقة تابعية هي علاقة الآباء مع الأبناء فلا يمكن أن يتواجد أبين بيولوجيين لنفس الطفل و لكن يمكن لأب واحد أن يكون مرتبط بيولوجيا بعدة أطفال[/FONT]​

[FONT=&quot]ابسط و أقدم تطبيق عمليي على التوابع الرياضية هو الإنسان القديم حين كان يرعى الغنم قبل أن يتعلم العد[/FONT]​

[FONT=&quot]فحين كان يخرج ليرعى الغنم و يعود مساء لم يكن يعرف كيف يتاكد أن عدد الغنم لم ينقص او يزيد (تذكر انه لم يكن يعرف العد)[/FONT]​

[FONT=&quot]فالحل كان بأن يمسك مقابل كل غنمة حصوة[/FONT]​

[FONT=&quot]وهكذا يخرج بالغنم صباحا و مقابل كل غنمة يخرجها يلتقط حصوة من الأرض[/FONT]​

[FONT=&quot]و حين يعود مساء و يدخل الغنم يلقي حصوة على الأرض مقابل كل غنمة و هكذا هناك تابع رياضي يربط بين المجموعتين هي الغنم و الحصى و كل حصوة تقابلها شاة...[/FONT]​

[FONT=&quot]ارجوا أن تكون فكرة التوابع الرياضية وضحت الآن...؟[/FONT]


[FONT=&quot]
[/FONT]​

II. [FONT=&quot]التمثيل البياني :[/FONT]
[FONT=&quot]هو مخطط مرسوم يمثل خطين متعامدين الأول يمثل قيم x [FONT=&quot]و الاخر يمثل قيم [/FONT]fx [FONT=&quot]و يساعد المخطط في تحديد قيمة [/FONT] fx [FONT=&quot]من اجل اي [/FONT]x[/FONT]​

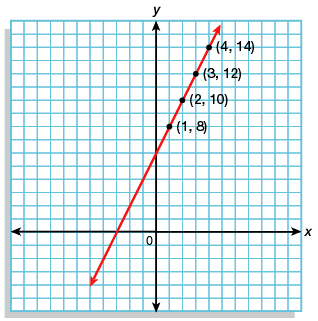

[FONT=&quot]إليكم هذه الصورة كمثال حيث يحدد المستقيم الأفقي قيم x [FONT=&quot]و العمودي قيم [/FONT]fx [FONT=&quot] و الخط الأحمر هو التابع نفسه[/FONT][/FONT]​

[FONT=&quot]لاحظوا القيمة الأولى من الرسم هي (1,8[FONT=&quot]) إي إننا نصل إلى هذه النقطة عندما تكون ال [/FONT]x[FONT=&quot] تساوي 1 و [/FONT]f [FONT=&quot]تساوي 8[/FONT][/FONT]​

​

III. [FONT=&quot]نظم العد :[/FONT]​

[FONT=&quot]اعتقد أن المثال السابق قد أوضح كم كان موضوع العد صعبا و مؤلما لهذا كانت الحاجة لوسيلة ممكن من خلالها معرفة المقدار الكمي لمجموعة ما و من هنا ولد نظم العد[/FONT]​

[FONT=&quot]ابسط نظم العد هو النظام العشري[/FONT]​

[FONT=&quot](Decimal system [FONT=&quot])[/FONT][/FONT]​

[FONT=&quot]الذي نستخدمه في حياتنا اليومية والذي يتكون من 10 عناصر[/FONT]​

[FONT=&quot]من الصفر (وليس من الواحد) إلى التسعة[/FONT]​

[FONT=&quot](و ليس العشرة)[/FONT]​

[FONT=&quot]فنحن نعد 0-1-2-3-4-5-6-7-8-9[/FONT]​

[FONT=&quot]و حين تنتهي القيم في نظامنا نقوم بتصفير الخانة الحالية و الانتقال لخانة أخرى فتحصل على الرقم 10 و هكذا دواليك ...[/FONT]​

[FONT=&quot]هناك العديد من نظم العد المستخدمة لأغراض متعددة و كل واحد منها يعبر اسمه عن عدد القيم المستخدمة فيه منها :[/FONT]​

[FONT=&quot]الثنائي-العشري –السداسي عشر – الثماني – السباعي ...[/FONT]​

[FONT=&quot]ما يهم منها هو النظام الثنائي المستعمل في الحواسيب[/FONT]​

[FONT=&quot]النظام الثنائي لا يمتلك سوى رقمين 0-1[/FONT]​

[FONT=&quot]فالعد فيه يكون كالتالي[/FONT]​

[FONT=&quot]0-1-10-11-100-101-110-111-1000.....الخ[/FONT]​

[FONT=&quot]يمكنك التعلم المزيد عه هذا النظام و العمليات الرئيسية عليه ز كيفية التحويل من ثنائي إلى عشر من هنا ....[/FONT]​

[FONT=&quot]النظام الثنائي هو النظام المستخدم في الحواسيب[/FONT]​

[FONT=&quot]حيث أن الحاسوب لا يفهم سوى رمزين 0-1[/FONT]​

[FONT=&quot]و يمكن ترميز و تحويل أي ملف كان( سواء أكان صورة أم ملف صوت أم لعبة الخ....) إلى سلسلة من الاصفار و الواحدات[/FONT]​

[FONT=&quot]فحرف ال a [FONT=&quot] مثلا يمكن ترميزه ب[/FONT][/FONT]​

010100001​

[FONT=&quot]و بالمثل يمكن لاي صورة او فيديو أن تكون سلسلة من الاصفار و الواحدات[/FONT]​

[FONT=&quot]لن ادخل في تفاصيل كيفية عمل هذا في هي تخصص كامل (رسالة لا بأس للماجستير بالنسبة للأصدقاء من مهندسي الحاسوب و الاتصالات هنا ) يدعى ب
[/FONT]
information encoding [FONT=&quot] أو ترميز المعطيات ولكن ما يهم أن نستوعبه هو أن إي ملف على اختلاف نوعه يمكن ترميزه بسلسلة من الاصفار و الواحدات[/FONT]​

3- [FONT=&quot]معنى كلمة إشارة :[/FONT]​

[FONT=&quot]صراحة لا أجد تعريف مناسب بذهني لكلمة إشارة لذلك سأنقل تعاريف الكتب[/FONT]​

[FONT=&quot]التي تعرف الإشارة (signal[FONT=&quot])على أنها أي مؤثر ينتشر في وسط مرن ([/FONT]elastic medium [FONT=&quot])[/FONT] , [FONT=&quot]و يسبب تغير مؤقتا في حالة هذا الوسط[/FONT][/FONT]​

[FONT=&quot]مثال عن الاشارات [FONT=&quot] هي الإشارة الصوتية مثلا التي تنتشر في الهواء عن طريق تسببها بسلسلة من الانضغاطات و الخلخلات في الهواء تؤدي إلى نقل الصوت[/FONT][/FONT]​

[FONT=&quot]مثال أخر عن الاشارات هو الاشارات الكهراطيسية[/FONT]​

[FONT=&quot](electromagnetic signals[FONT=&quot])[/FONT] [FONT=&quot] و التي هي عبارة عن حقل كهربائي متعامد على حقل مغناطيسي[/FONT][/FONT]​

[FONT=&quot]إذا هي مؤثر ينطلق في وسط يحمل قيم معينة....[/FONT]



​

[FONT=&quot]يعبر عن القيم التي تتغير بها الإشارة بتوابع رياضية يمكن رسمها[/FONT]​

- [FONT=&quot]أنواع الاشارات[/FONT]:

​

[FONT=&quot]هناك نوعين سنقوم بالتركيز عليهما ألان و هما الاشارات المتناظرة (Analog[FONT=&quot]) والاشارات الرقمية ([/FONT]digital[FONT=&quot])[/FONT].



[/FONT]

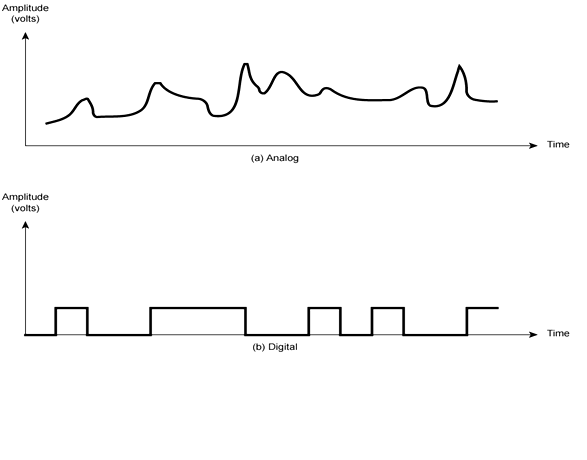

[FONT=&quot] الاشارات المتناظرة[/FONT]:Analog[FONT=&quot]


الصورة التي في الأعلى هي مثال عن الاشارات المتناظرة analog[/FONT][FONT=&quot] حيث كما نرى لدينا شكل لتمثيل قيم توتر (voltage[FONT=&quot]) بالنسبة للزمن عن طريق منحنيان ا[/FONT][/FONT][FONT=&quot]لأفقي يمثل الزمن و العمودي يمثل التوتر الذي تحمله الإشارة [/FONT][FONT=&quot]كما نرى فهناك ميزتين في هذه الإشارة[/FONT]​

[FONT=&quot]أولا أنها مستمرة (continues[FONT=&quot])[/FONT][/FONT][FONT=&quot]فلو لاحظنا محور الزمن و محور التوتر (voltage)[FONT=&quot] سنجد انه الإشارة تتغير بشكل متدرج ولا تقفز قفزا[/FONT][/FONT][FONT=&quot]كمثال واقعي لنأخذ ساعة اليد ذات العقارب[/FONT][FONT=&quot] فهي تتغير باستمرار و بشكل متصل[/FONT][FONT=&quot] ثانيا هناك إشارات تتصف بأنها دورية (periodic [FONT=&quot])[/FONT] [FONT=&quot] لاحظوا أن هناك شكل أو طابع ([/FONT]pattern[FONT=&quot]) يتكرر كل فترة[/FONT][/FONT][FONT=&quot]فهذه الإشارة يتكرر شكلها كل فترة

[FONT=&quot]الإشارة الرقمية [/FONT]:digital[/FONT]​

​

[FONT=&quot]
[/FONT]
[FONT=&quot]ألان كما نرى في الصورة القسم السفلي
[/FONT]​

[FONT=&quot]هذه هي الإشارة الرقمية تمتاز الإشارة الرقمية بأنها ذات قيم متقطعة[/FONT]​

[FONT=&quot](discrete values [FONT=&quot])[/FONT] [FONT=&quot]و غير مستمرة[/FONT][/FONT]​

[FONT=&quot](non-continues [FONT=&quot])[/FONT] [FONT=&quot] مامعنى هذا الكلام الفارغ ؟؟؟[/FONT][/FONT]​

[FONT=&quot]حسنا قيم متقطعة يمكن ملاحظتها من خلال الشكل [FONT=&quot]فلاحظوا أن الإشارة تمثل قيم مختلفة و غير متصلة ببعضها[/FONT][/FONT]​

[FONT=&quot]عكس الإشارة المتناظرة التي كانت تتدرج بشكل ناعم (smooth curves [FONT=&quot])[/FONT] [FONT=&quot] من أعلى لأسفل و كانت قيمها متصلة[/FONT][/FONT]​

[FONT=&quot]من هنا يمكننا أن نفهم ما معنى كونها غير مستمرة[/FONT]​

[FONT=&quot]حيث أن القيم لا تتدرج مثل الإشارة المتناظرة فبلحظة تكون بقيمة معينة ثم (بزمن مهمل لصغره) تنتقل الى قيمة اخرى فبلحظة يمكن أن [FONT=&quot]تكون قيمتها 5 فولت مثلا ثم فورا تنتقل إلى 0 فولت بالعودة لمثال الساعات سنجد أن الساعات الرقمية القديمة تقوم بعرض قيم متقطعة [/FONT][/FONT]​

[FONT=&quot]فبلحظة هي تشير إلى 8:04[/FONT]​

[FONT=&quot]و فجأة تنتقل إلى [FONT=&quot]8:05[/FONT][/FONT]​

[FONT=&quot]ألان كما قلنا أن الحاسوب يتعامل بالنظام الثنائي(binary[FONT=&quot])[/FONT][/FONT]​

[FONT=&quot]و كما رأينا شكل الإشارة الرقمية مرة تكون عند المنتصف و مرة تقفز لأعلى لذلك يمكننا أن نعتبر أن القفزة تمثل واحد و العودة لخط المنتصف تمثل صفرا(تسهيلا على الإخوة سنعتبر إننا نتحدث عن إشارة بمستوى واحد -one signal level[FONT=&quot]-[/FONT] [FONT=&quot]إي أن [/FONT]M [FONT=&quot] في قانون نايكويست [/FONT]nyquest [FONT=&quot]تساوي 2 [/FONT]([/FONT]​

[FONT=&quot]بهذا تكون الإشارة السابقة تمثل الرقم[/FONT]​

[FONT=&quot]10101010[/FONT]​

[FONT=&quot]ملاحظة هامة[FONT=&quot] :
[/FONT][/FONT]
[FONT=&quot]عكس ما يظن البعض[/FONT]​

[FONT=&quot]الاشارات الرقمية غير قابلة للبث لاسلكيا[/FONT]​

[FONT=&quot]و السبب ببساطة انه لايمكن أن تبث قيم كهربائية في الهواء فلم نسمع عن احد امسك كبل كهرباء و بدا يرش في الهواء صلية فولتات ....[/FONT]​

[FONT=&quot]فكما قلنا الإشارة الرقمية هي قيم كهربائية متقطعة[/FONT]​

[FONT=&quot]إما كلمة بث رقمي فسنرى معناها بعد قليل حيث يمكن الحصول على إشارة لها نفس شكل الإشارة الرقمية السابقة عن طريق تركيب عدة إشارات متناظرة (ANALOG[FONT=&quot]) فوق بعضها فيما يسمى ب[/FONT][/FONT]​

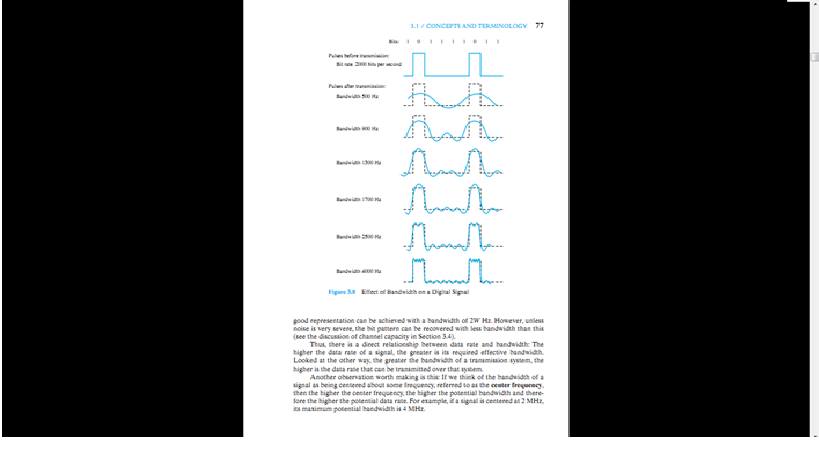

[FONT=&quot](frequency component addition [FONT=&quot]) كما في الصورة حيث تم جمع عدة أمواج بترددات عالية مع بعضها حتى حصلنا على إشارة تشبه الإشارة الرقمية
[/FONT][/FONT]
[FONT=&quot]
[/FONT]​

[FONT=&quot]و هذا مثال أخر عن تركيب موجتين متناظرتين على بعضهما [/FONT]​

​

5- [FONT=&quot]شرح مكونات الإشارة :[/FONT]​

[FONT=&quot]كما قلنا سابقا , الإشارة هي مؤثر يجتاز وسط مرن[/FONT]​

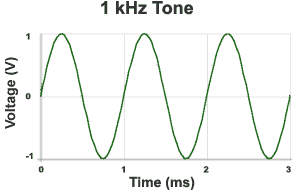

[FONT=&quot]يمكن أن نعبر عن هذه الإشارة برسم المنحنى الخاص بها كما في تلك الصور[/FONT]​

[FONT=&quot]كما يمكن أن نعبر عنها عن طريق تعبير رياضي (formula [FONT=&quot]) أو معادلة ([/FONT]equation[FONT=&quot]) رياضية تمثل الرسم الذي رسمناه[/FONT][/FONT]​

[FONT=&quot]و بما أننا اتفقنا أن الإشارات الكهربائية لا يمكن بثها في الهواء ولكن يمكن تشكيل إشارة لها نفس الشكل عن طريق عدة إشارات متناظرة[/FONT]​

[FONT=&quot]فسنقوم بدراسة الإشارات المتناظرة الدورية[/FONT]​

[FONT=&quot](analog periodic signals [FONT=&quot])[/FONT][/FONT]​

​

[FONT=&quot]المعادلة الرياضية العامة التي تمثل هذا النوع من الأمواج[/FONT]​

A *cos(2π*T*f)+θ​

[FONT=&quot]سنشرح معنى هذه الرمز واحدا واحدا و لكن أذكركم أن cos [FONT=&quot] معناها تجب[/FONT][/FONT]
[FONT=&quot]
[/FONT]
I. [FONT=&quot]المطال (amplitude[FONT=&quot])[/FONT]:[FONT=&quot]
[/FONT][/FONT]
[FONT=&quot]هو المتحول A[FONT=&quot]في المعادلة السابقة [/FONT][/FONT]​

A *cos(2π*T*f)+θ​

[FONT=&quot]هو أعلى قيمة يمكن أن تصلها الموجة في الارتفاع على المحور العمودي[/FONT]​

[FONT=&quot]بالنظر للشكل السابق نلاحظ المحور amplitude [FONT=&quot] و نلاحظ أن المطال في كل دورة هو نفسه يقاس غالبا بالفولت


[/FONT][/FONT]​

II.[FONT=&quot]الطول الموجي (Wave length [FONT=&quot])[/FONT]:[/FONT]​

[FONT=&quot]في المعادلات الرياضية يرمز له غالبا ب λ[/FONT]​

[FONT=&quot]هو المسفة بين قمتين او بين قعرين فكما نرى شكل الوجة هو مجموعة من التعرجات على شكل قمم و قيعان [/FONT]​

[FONT=&quot]فالمسافة التي تفصل بين قمتين او قعرين تسمى الطول الموجي يقاس غالبا بأجزاء المتر (الميكرومتر و النانو متر و الميللي متر )[/FONT]
[FONT=&quot]الخط الاخضر على الشكل
[/FONT]

[FONT=&quot]
[/FONT]​

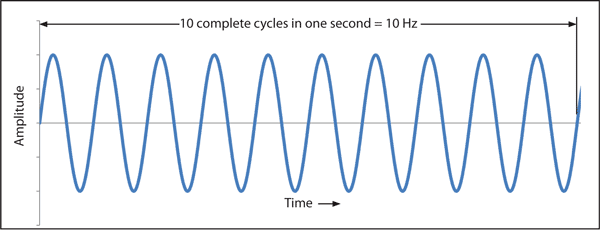

III. [FONT=&quot]التردد Frequency)[FONT=&quot])[/FONT][/FONT]​

A *cos(2π* F *T)+θ​

[FONT=&quot]كثيرا منا ما نسمع هذه الكلمة و نستخدمها دون أن نعرف معناها [/FONT]​

[FONT=&quot]ببساطة و بعيدا عن عالم الأمواج و تعقيدها هو عدد الدورات بالثانية [/FONT]​

[FONT=&quot]و يقاس بواحدة دورة\ثانية او بواحدة الهرتز Hertz [/FONT]​

[FONT=&quot]يعني إذا كنت تقوم بتحريك إصبعك بحركة دائرية أربع دورات بالثانية فإن إصبعك يهتز بتردد 4 هرتز[/FONT]​

[FONT=&quot]بالعودة لموضوع الامواج تعرف التردد [FONT=&quot](Frequency ) [/FONT][FONT=&quot]انه رقم يعبر عن عدد الدورات[/FONT][FONT=&quot] (cycle) [/FONT][FONT=&quot]في الثانية يعني هو عدد النبضات[/FONT][FONT=&quot] (pulses) [/FONT][FONT=&quot]التي تتولد بالثانية[/FONT][/FONT]​

​

[FONT=&quot]بالنظر للصورة في الأعلى [/FONT]​

[FONT=&quot]هل نلاحظ بداية أول موجة و بداية ثاني موجة ؟
[FONT=&quot]هذه تسمى دورة[/FONT] (cycle)
[FONT=&quot]التردد [/FONT] frequency [FONT=&quot]يعرف بأنه عدد الدورات التي يولدها الجهاز بالثانية[/FONT] ..
[FONT=&quot]و كي يقوم المستقبل باستقبال الإشارة التي أرسلها المرسل [/FONT]
[FONT=&quot]لابد ان يقوم بالاستماع على هذه الترددات
[/FONT][/FONT]



[FONT=&quot]
[/FONT]​

IV. [FONT=&quot]الفاصل الزمني (period [FONT=&quot])[/FONT][/FONT]​

A*cos(2π*F*T)+θ


​

[FONT=&quot]يرمز له ب T [FONT=&quot] و هو يمثل الزمن اللازم للقيام بدورة ([/FONT]cycle [FONT=&quot]) واحدة [/FONT][/FONT]​

[FONT=&quot]إذا لاحظنا الشكل السابق فنلاحظك أن التردد و الفاصل الزمني كلاهما واحد [/FONT]​

[FONT=&quot]فهذه الإشارة فيها كل ثانية موجة و لكن لو كانت هناك موجتين في الثانية الواحدة [/FONT]​

[FONT=&quot]لأصبح ال period [FONT=&quot]يساوي نصف ثانية [/FONT][/FONT]​

[FONT=&quot]يعني كل موجة تستهلك 0.5 ثانية و تردد الإشارة هو موجتين في الثانية الواحدة [/FONT]​

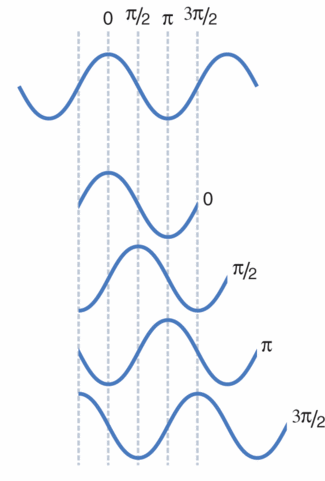

V. [FONT=&quot]فرق الصفحة (phase [FONT=&quot])[/FONT]:[/FONT]​

[FONT=&quot]صراحة لا [FONT=&quot]اجد تعريف قريبا للفهم عدا تعاريف الكتب الثقيلة لذلك سأكتفي بشرحه و ليصحح لي احد الإخوة المختصين أن وجد خطأ بكلامي [/FONT][/FONT]​

​

[FONT=&quot]فرق الصفحة يحدد كيفية بداية الموجة و لن أزيد أكثر من ذلك لأننا سنضطر للدخول في متاهات نحن في غنى عنها [/FONT]​

[FONT=&quot]لاحظوا الصورة كيف اختلفت بداية الموجة عند تعثير قيمة فرق الصفحة


[/FONT]​

6- [FONT=&quot]أنواع المعطيات : [/FONT]​

[FONT=&quot]مثلما هناك نوعين من الإشارات هناك نوعين من المعطيات (Data[FONT=&quot]) [/FONT][/FONT]​

[FONT=&quot]أما معطيات رقمية إي أصفار و واحدات أو معطيات متناظرة [/FONT]​

[FONT=&quot]بمعنى digital data [FONT=&quot] و [/FONT]analog data [/FONT]​

[FONT=&quot]مثال عن البيانات الرقمية هو عالم الحاسوب بأكمله , أما عن البيانات المتناظرة فهو الصوت البشري مثلا [/FONT]​

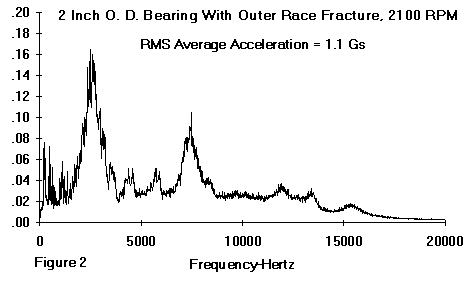

[FONT=&quot]و هذه الصورة مثالا [/FONT]​

7- [FONT=&quot]التفريق بين الإشارات والمعطيات :[/FONT]​

[FONT=&quot]هنا إحدى أهم فقرات الموضوع التي نريد الحديث عنها [/FONT]​

[FONT=&quot]يجب دائما التفريق بين المعلومات أو (data[FONT=&quot]) و بين الإشارة التي تحمل هذه المعلومات و تبثها [/FONT][/FONT]​

[FONT=&quot]فتعريف المعلومات :هي [FONT=&quot] الكيان ([/FONT]entity [FONT=&quot]) يحمل منطق ([/FONT]logic[FONT=&quot]) أو معنى فكما قلنا حين نريد أن نعبر عن الحرف [/FONT]a [FONT=&quot] في النظام الثنائي فإن ذلك يكافئ [/FONT]01101 [FONT=&quot] مثلا (لن استعمل ترميز [/FONT]ASCII[FONT=&quot]كي لا اسبب ارتباكا الإخوة المستجدين )[/FONT][/FONT]​

[FONT=&quot]و لو افترضنا أن الحاسب يمثل الواحد بقيمة 1.5 فولت مثلا و لاصفر بقيمة 0.5 فولت فمعنى هذا أن الحرف هو عبارة عن خمس نبضات كهربائية متتالية بدلا من الواحد نرسل 1.5 فولت و بدل الصفر نرسل 0.5 فولت [/FONT]​

[FONT=&quot]هذه هي المعلومات أما الحقل الكهرومغناطيسي (electromagnetic field [FONT=&quot])[/FONT] [FONT=&quot]الذي نقوم بتحميل هذه القيم عليه يسمى إشارة ([/FONT]signal[FONT=&quot]) و هو الوسيط الذي حمل المعلومات [/FONT][/FONT]​

[FONT=&quot]كمثال حياتي يمكننا أن نفرق بين التلميذ الذي يستقل الحافلة للذهاب إلى المدرسة [/FONT]​

[FONT=&quot]عمليا التلميذ هو من يذهب للمدرسة و ليس الحافلة ولكنه يستقل الحافلة ليصل إلى المدرسة و قد تختلف وسيلة النقل [/FONT]​

[FONT=&quot]من حافلة إلى سيارة الخ...[/FONT]​

[FONT=&quot]و هذا ما يحصل فقد تكون الإشارة رقمية أو متناظرة , و قد تكون المعلومات رقمية أو متناظرة [/FONT]​

[FONT=&quot]بهذا يصبح عندنا أربعة

[/FONT]​

8- [FONT=&quot] أنواع للبث :[/FONT]​

i. Digital data –analog signal ​

[FONT=&quot]عمليا هذا ما يسمى بالبث الرقمي , حيث تكون المعلومات هي عبارة عن اصفار و واحدات و يتم تحميلها على موجة متناظرة للتمكن من بثها لاسلكيا فكما قلنا الإشارة المتناظرة فقط هي مايمكن بثه لاسلكيا [/FONT]​

[FONT=&quot]هذه الطريقة تستخدمها الطائرات بدون طيار و البث الفضائي [/FONT]​

ii. Digital data –digital signal ​

[FONT=&quot]أما هذه فهي مستخدمة في الشبكات الحاسوبية السلكية حيث يتم إرسال القيم الكهربائية التي تمثل الاصفار و الوحدات عبر الكبل الذي يربط بين الحاسبين

[/FONT]​

iii. Analog data –analog signal ​

[FONT=&quot]ابسط مثال عنها هو الهاتف , فكما أسلفنا صوت الإنسان هو معلومات متناظرة يتم تحميلها على إشارة متناظرة لنقلها [/FONT]
[FONT=&quot]بعملية تسمى (modulation[FONT=&quot])[/FONT][/FONT]

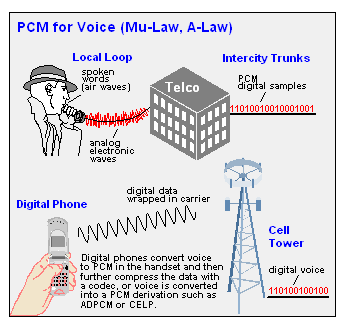

iv. Analog data –digital signal ​

[FONT=&quot]مثال عنها هو السكايب (Skype[FONT=&quot]) أو برامج المحادثة الصوتية عبر الانترنت [/FONT][/FONT]​

[FONT=&quot]فكما قلنا صوت الإنسان هو معلومات متناظرة (analog[FONT=&quot]) بينما الحاسوب يتعامل بالنظام الرقمي فم الحل .؟[/FONT][/FONT]​

[FONT=&quot]الحل هو عملية تسمى (digitizing [FONT=&quot]) او الرقمنة [/FONT][/FONT]​

[FONT=&quot]أي تحول القيم الصوتية المتناظرة إلى قيم رقمية تمثل بأصفار و واحدات [/FONT]​

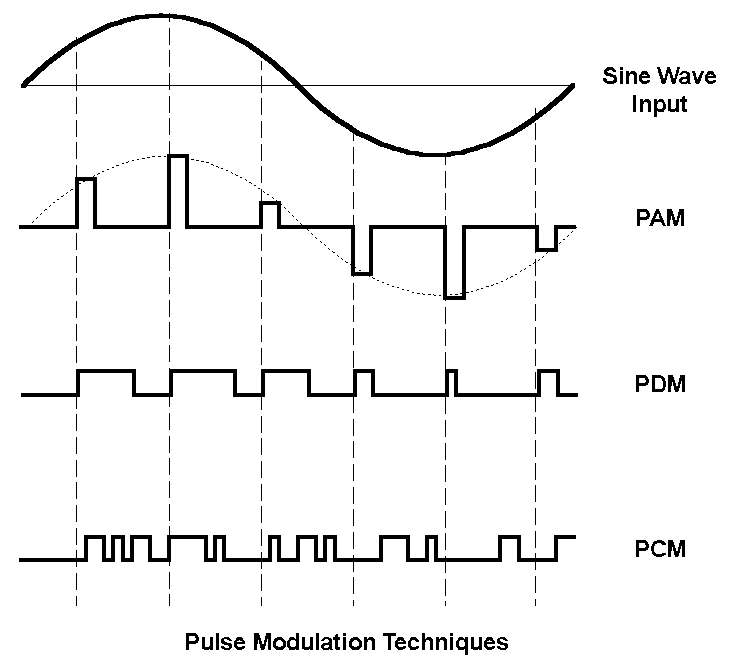

[FONT=&quot]هذه صورة توضح إحدى الطرق [/FONT]​

​

9- [FONT=&quot]التشويش :[/FONT]​

[FONT=&quot]قبل أن نفهم ما هو التشويش المتعمد الذي نمارسه نحن على الإشارة دعونا أولا نتحدث عن العوائق الطبيعية التي ممكن أن تعاني منها الإشارة

[/FONT]​

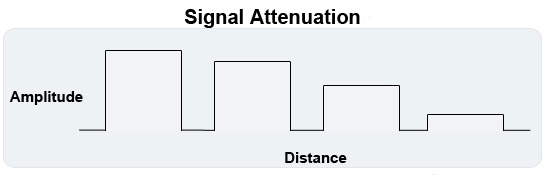

i. [FONT=&quot]التخامد (attenuation [FONT=&quot])[/FONT]:[/FONT]​

[FONT=&quot]بشكل بسيط و دون الدخول في متاهات رياضية , الإشارة التي نرسلها تضعف دائما مع المسافة كلما زادت [/FONT]​

[FONT=&quot]من منا لم يلاحظ هذا حين يستعمل الانترنت اللاسلكي في المنزل ؟[/FONT]​

[FONT=&quot]فكلما ابتعدنا عن مصدر الإشارة (الذي هو الراوتر هنا ) كلما انخفض المؤشر في أسفل الشاشة [/FONT]​

[FONT=&quot]هناك العديد من الأسباب التي لن ندخل بها يكفي أن نعلم أن مطال الإشارة ينخفض كلما بعدت المسافة بين المرسل و المستقبل [/FONT]​

​

​

[FONT=&quot]ملاحظة : عندما نتحدث عن قوة الإشارة فنحن نتحدث عن المطال amplitude[/FONT]​

ii. [FONT=&quot]الضجيج (noise[FONT=&quot]):[/FONT][/FONT]​

[FONT=&quot]كما قلنا من قبل , أنه من الممكن أن تركب إشارات على بعضها قد يكون ذلك متعمد حيث إننا إذا رغبنا بتشكيل شكل معين للإشارة أن نقوم بتركيب إشارتين مع بعضهما [/FONT]​

[FONT=&quot]او من الممكن أن يكون ذلك غير متعمد [/FONT]​

[FONT=&quot]كأن تكون تبث في منطقة ما و هناك من يبث أيضا , قد يؤدي هذا إلى أن تركب الموجدة التي تبثها أنت على الموجة التي يبثها هو و يصبحان موجة واحدة لا تستفيد منها لا أنت ولا هو [/FONT]​

[FONT=&quot]هذا ما يمكن أن نلاحظه أحيانا في الهاتف عندما يحدث تداخل بين مكالمتين أو على الراديو حين يحدث تداخل بين محطتين إذاعيتين يبثان على ترددين متقاربين [/FONT]​

[FONT=&quot]تسمى هذه الحالة ب (cross talk [FONT=&quot])[/FONT][/FONT]​

​

[FONT=&quot]

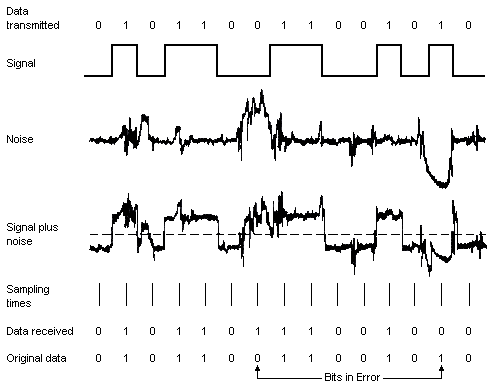

الصورة في الأعلى توضح كيفي أن عندنا معلومات رقمية هي سلسلة من الاصفار و الواحدات حملناها على إشارة رقمية و قمنا ببثها [/FONT]​

[FONT=&quot]و اختلطت فيها إشارة ضجيج مما أنتج لنا الإشارة في القسم الثالث من الصورة [/FONT]​

[FONT=&quot]و التي تختلف عن الإشارة الأصلية حيث أن هناك صفر قد أصبح واحد و واحد قد أصبح صفرا [/FONT]​

[FONT=&quot]إي لو كانت هذه الاصفار و الواحدات تمثل مقطعا صوتيا مثلا [/FONT]​

[FONT=&quot]فلن نسمع المقطع كاملا و سيكون هناك كلمات غير واضحة لان هناك قيم وصلت بشكل مخالف لما أرسلت عليه [/FONT]​

[FONT=&quot]اعتقد أن الجميع عرف الآن ما هو التشويش ...[/FONT]​

[FONT=&quot]فإذا كان احدهم يتكلم بهاتف لاسلكي على تردد معين و أردت أن أشوش عليه فكل ما علي هو أن أقوم ببث إشارة لا معنى لها بنفس المكان الي يقوم هو بالبث فيه او عند المستقبل [/FONT]​

[FONT=&quot]بهذه الحالة ستركب الإشارة التي قمت انا ببثها على إشارته و تقوم بتغيير شكلها مما يعني أن المستقبل لن يفهم ماذا تعني هذه الإشارة [/FONT]​

[FONT=&quot]أساليب مقاومة التشويش : [/FONT]​

[FONT=&quot]أتكلم سوى عن أسلوب واحد و هو الأشهر يدعى بالقفز الترددي و تسمى التقنية بالطيف المنثور ذو القفز الترددي [/FONT]​

Frequency hopping spread spectrum ​

FHSS​

[FONT=&quot]بهذه التقنية يتم الاتفاق بين المرسل و المستقبل علة مجموعة كاملة من الترددات و ليس تردد واحد [/FONT]​

[FONT=&quot]كمثال [/FONT]​

[FONT=&quot]من 2.40 GH [FONT=&quot] إلى 2.48[/FONT] GH[/FONT]​

​

[FONT=&quot]و لنقم بتقسيم المجال إلى حزم صغيرة من الترددات كما في الصورة كل حزمة لها عرض معين [/FONT]​

[FONT=&quot]و نقوم بترقيم كل حزمة: مثال الحزمة 1 حزمة 2 الخ....[/FONT]​

[FONT=&quot]الآن بفرض إنني المرسل , أقوم بإخبار المستقبل عن الحزم التي قسمتها و اتفق أنا و هو على توافيق معينة من الحزم و أقول له إنني سأرسل لك المعلومات مقسمة على هذه الحزم [/FONT]​

[FONT=&quot]مثال الحزمة 1 و الحزمة 4 و الحكمة 6 و الحكمة 5[/FONT]​

[FONT=&quot]بهذه الحالة ابدأ أنا بإرسال جزء من المعلومات على ال الحزمة 1 و بعد زمن معين (أكون قد اتفقت عليه أنا و المستقبل) انتقل للحزمة 4 (حسب التوافيق التي اخترناها و اتفقنا عليها سابقا ) ثم للحزمة 6 ثم 5 ثم أعود للحزمة واحد و هكذا دواليك , الآن في حال كان هناك من يبث على نفس النطاق الذي أبث أنا عليه [/FONT]​

[FONT=&quot]فلن يحدث هناك تداخل بين إشارتي و إشارته لأننا نستخدم أرقام و توفيقات حزم مختلفة [/FONT]​

[FONT=&quot]أما إذا حاول احدهم أن يشوش على إشارتي فعليه أن يعرف ترتيب أرقام الحزم التي استخدمها وإلا فلن يستطيع أن يشوش إلا على قسم منه بأحسن الأحوال [/FONT]​

[FONT=&quot] __________________________________________[/FONT]​

[FONT=&quot]

الى هنا إخوتي اعتقد إنني أنهيت الموضوع ....[/FONT]​

[FONT=&quot]حاولت جاهدا أن لا اقسمه كي لا أتكاسل عن كتابة القسم الثاني لذلك خرج الموضوع طويل قليلا عن العادة [/FONT]​

[FONT=&quot]في حال كان الإخوة مهتمين بمعرفة المزيد يمكن أن اكتب موضوعا ثانيا أتحدث فيه بالتفصيل عن أنواع البث الأربعة التي تحدثنا عنها سابقا و كيف يمكن أن تحول إشارة متناظرة إلى رقمية و بالعكس [/FONT]​

[FONT=&quot]لذلك في حال كان الإخوة مهتمين ارجوا إخباري لان موضوع كهذا يعتبر متخصص وسيكون مضيعة للوقت كتابته أن لم يكن احد مهتما به [/FONT]​

[FONT=&quot]ارجوا أن يكون الموضوع مفيدا , و أرحب بأي انتقادات أو تصحيحات أو أسئلة هنا أو على الخاص ....[/FONT]​

[FONT=&quot]سيف الإسلام[/FONT]​

[FONT=&quot]مجموعة فرسان الساحات [/FONT]​

[FONT=&quot]ساحات الطيران العربي [/FONT]​

[FONT=&quot]حرر في [/FONT]​

[FONT=&quot]2\09\2012[/FONT]​

[FONT=&quot]__________________________________________________ _____
ملحق :[/FONT]​

[FONT=&quot]هناك مصطلحات لها علاقة بالترددات كثيرا ما نسمعها هنا في المنتدى مثل أن الرادار الفلاني يعمل على [/FONT]​

x-band​

[FONT=&quot] أو s-band[/FONT]​

[FONT=&quot]او نقراها على بعض الأجهزة مثل VHF [FONT=&quot] أو [/FONT]UHF EHF[FONT=&quot] الخ...[/FONT][/FONT]​

[FONT=&quot]هذه الاختصارات هي عبارة عن مصطلحات تحدد أمدية معينة من الترددات لا اكثر [/FONT]



[سيف الإسلام]

رد: مقدمة في الاشارات و التشويش و تراسل المعطيات ....

ما رأيك ان نلعب لعبة اوجد الفروقات الخمسة ؟
http://defense-arab.com/vb/showthread.php?t=51796
في المرة القادمة اخي العزيز تأكد ان الموضوع الذي تود انزاله ليس موجود , و ان كنت تملك الوقت تأكد اذا ما كان العضو الذي تنقل مواضيعه موجود معك في نفس المنتدى ام لا



[GSN]

رد: مقدمة في الاشارات و التشويش و تراسل المعطيات ....

هههههههههههه هذا العضو نقل مواضيع كثيره وليس موضوع فقط !



[سيف الإسلام]

رد: مقدمة في الاشارات و التشويش و تراسل المعطيات ....

هههههههههههه هذا العضو نقل مواضيع كثيره وليس موضوع فقط !

صديقي لست اعترض على نقل الموضوع , فالعلم الذي كتبته ليس لابي ولا لعائلتي ,خصوصا ان الاخ حفظ تعبي على الموضوع و حقوق الاخوة في الساحات الذين كتب الموضوع لهم بالاساس
ولكن ما يثير دهشتي ان الاخ لم يحاول التاكد من وجود الموضوع الذي ينزله بالمنتدى كما لم يلحظ ان العضو الذي ينقل موضوعه هو زميل له في نفس المنتدى ...
