بسم الله الرحمن الرحيم
اتمنى الا يرد احد حتى اتم الموضوع
في بداية الامر صممت بروفلر (prowler) لتكون عنصراً لتشويش الالكتروني للبحرية الامريكية.لكنها طورت بشكل مستمر لتستجيب لحاجيات الرد السريع على التهديدات متنوعة ولتضم أحدث التنظيمات التكنولوجية .
وبم ان هذه الطائرة مرت بمراحل متعددة من التطوير والتحسن وأثبتت فعاليتها في جميع عمليات القتال التي شاركت فيها فان البحرية الامريكيةوكذلك قواتها الجوية اختارتها لتعوض بها طائرات غرومان اف III أ رافن (grumann EF-III-A-Raven)

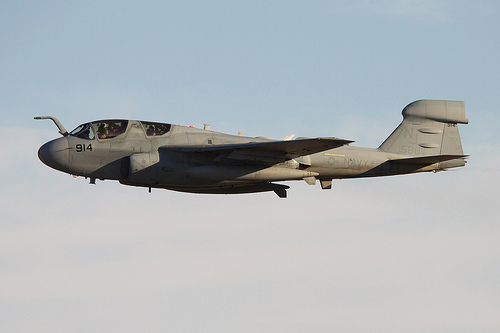

المميزات التقنية لطائرة ea-6b prowler
التكلفة:
55,7 مليون دولار
الحجم:
الطول=18,24م
الارتفاع=4,95م
العرض=16,15م
مساحة الاجنحة=29,13 م تربيع
الوزن:
فارغة =14,321 كلغ
الوزن الاقصى =29,483 كلغ
الوقود الداخلي =8,712 لتر
الوقود الخارجي =5,710 لتر
قوة الدفع:
محركان توبوجيت من طراز
(pratt&whitney j52-P-408A)
بدفع أحدي قدرة 5,080 كلغ
معلومات :
سقف التحليق=12550م
السرعة القصوى=1048 كلم في الساعة
السرعة وهي تحمل حاويات= 982 كلم في الساعة
مسافة الاقلاع=814م
مسافة الهبوط= 579م
مدى التنقل=3861كلم
المدى العملياتي=1769كلم
يستعمل الربابنه الاربعة للوصول الى البروولر Prowler وهو مصعد مدمج على حاوية المحرك الايمن
هئولا هم الربابنة الاربع
في المشاركة التالية سوف نتحدث عن الحجرة الاولى والحجرة الثانية

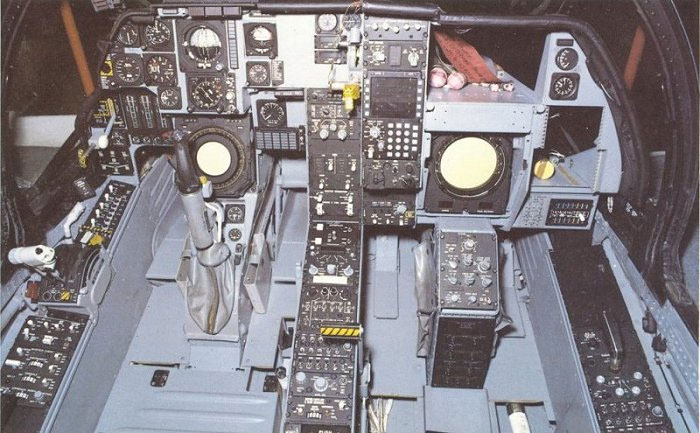

الحجرة الاولى
في المقعد الايسر للحجرة الاولى
يجلس الربان المكلف بقيادة الطائرة
بجانبة ضابط أي سي ام
(ECM OFFICER) والذي يتكفل بملاحة والقياسات الالكترونية المضادة واطلاق شهب الحماية الذاتية

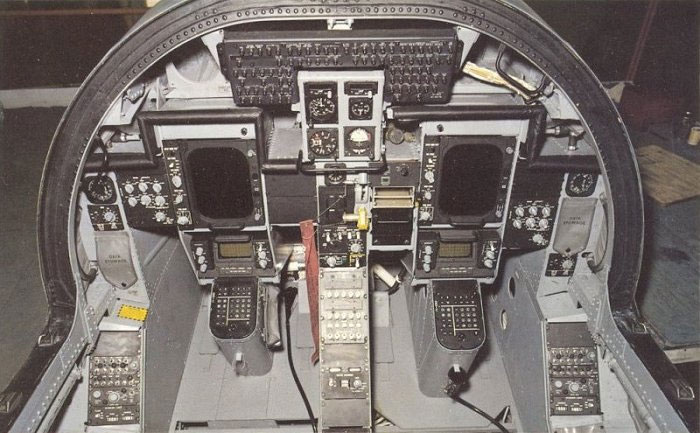

الحجرة الثانية
يجلس فيها ضابط( ECM OFFICER)الثاني والثالث
ويركزان عملهما على شاشات العرض التي تظهر المعطيات المتعلقة بتشخيص الاخطار والتهديدات الممكنة وتحديد عناصر التشويش المضادة لها.
ويستعملان للقيام بهذا العمل نظام الدعم التكتيكي
(PRP Associates AN/TSQ-142)
ومجموعة الملاحة
(Teledyne Systems AN/AASN-123)
تجهيزات الطائرة
من بين التجهيزات الاساسية لهذه الطائرة نجد حاسوب (AN/AYK-14) المحسن بشكل يعطية قدرة كبيرة جداً بمعالجة الاشارات الملتقطة على بعد مسافة كبيرة بواسطة مختلف الهوائيات المندمجة في دفة المؤخرة في وعاء الموجوده بأعلى المؤخرة الطائرة
ويعرض المعلومات التي تم تجميعها على (ECMO)وبعد تحليل اشارات الرادارات او اتصالات العدو المبثوثة يقوم نظام (ALQ-99F)

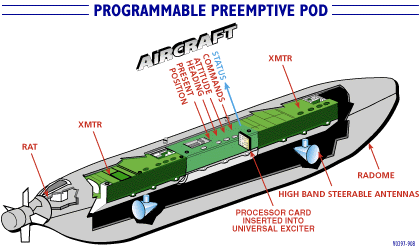

تقوم بعملية ارسال اشارات ذات قوة عالية كافية لالغاء فعالية أجهزة العدو .هذا الوعاء يحتوي على منبة وعلى جهازي ارسال شديدي القوة وعلى مولد هوائي من نوع (GARRET) رباعي الالواح ويعمل هذا المولد بواسطة الضغط الدينميكي
طبعاً تحت بدن PROWLER الاوعية الخمسة التي تشكل نظام التشويش الالكتروني الفعال (ALQ/99F)
