اخاديد ام تظليع

[GODERIAN]

استخدم التضليع لسياقة الطلقة او القذيفة منذ قرن من الزمان او يزيد وكان الاستخدام الاولي لها بسيطا اذ كان التلقيم من فوهة السبطانة, حتى تم الاستغناء عنه بالحلزنة عن طريق عمل اخاديد مع فورة الثورة الصناعية واستمر الحال الى يمنا هذا! الا ان هذا لم يمنع من العودة مع بعض التصاميم الى التظليع وقد وجد ان للتظليع فوائد افضل من الاخاديد المستخدمة وهناك عيب واحد يشغل المصممون وهو تراكم معدن الرصاص داخل السبطانة بينما لا يحدث هذا مع استخدام معدن النحاس.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

فوائد التظليع:
1- السبطانة ذات التظليع لا يتم عمل فرق في سمك جدرانها كما هو الحال مع ذات الاخاديد.

2- توفر السبطانة المظلعة غلقا محكما حول الطلقة بسبب سلاسة وقلة ارتفاع الاظلاع عن مستوى سطح السبطانة! بخلاف الاخاديد (والتي تترك تجويفا لا يغلق تماما مما يودي الى هروب بعض الغازات الامر الذي يودي الى ضغطا اقل), مما يودي الى زيادة في التسارع وزيادة في الدقة.

3- نعومة التظليع لا تودي الى تغيير (سطح الطلقة والذي يودي بدوره الى زيادة اعاقة الطلقة داخل وخارج السبطانة وبالتالي الى تسارع اقل ومدى اقل) مع التظليع اعاقة اقل تسارع افضل مدى ابعد.

4- التظليع يودي الى تقليل تجمع بقايا المواد الدافعة على سطح السبطانة والذي يقلل فترات الصيانة.

5- كل هذا يودي الى عمر اطول للسبطانة.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

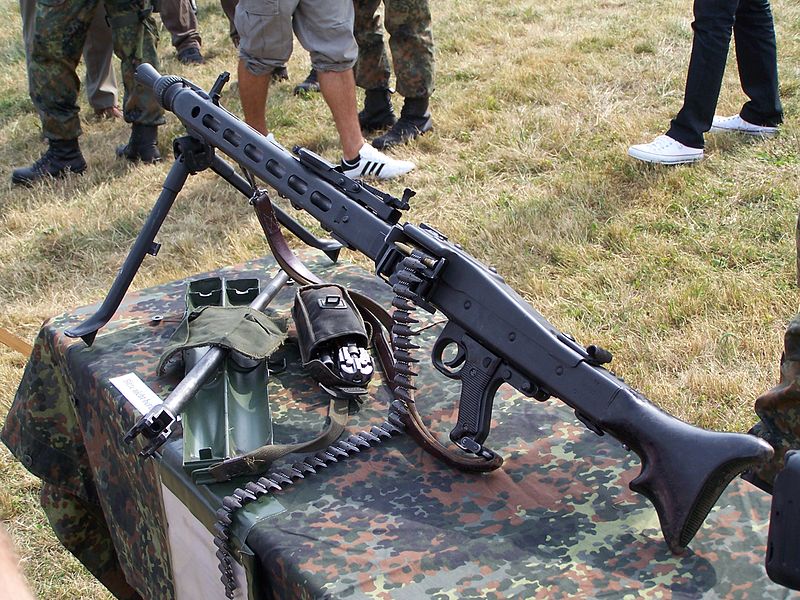

هذا الرشاش الالماني يستخدم تقنية التظليع.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

هذه البندقية تستخدم تقنية التظليع.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

هذه ايضا تستخدم تقنية التظليع.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

هذه الصريية Zastava M21 يوجد منها نموذجين واحد يعمل بتقنية التظليع والاخر اخاديد, ارجو ان اكون وفقت في طرح الموضوع وعله يفيد بعض الاخوة.



[Erwin_Rommel]

رد: اخاديد ام تظليع

شكرا أخ غودريان

و لكن ماذا عن الدقة؟؟

أعتقد أن التضليع لا يعطيك نفس مستوى الدقة لإفتقاده لعنصر دوران المقذوف حول محوره كما هو الحال مع الحلزنة



[GODERIAN]

رد: اخاديد ام تظليع

شكرا أخ غودريان

و لكن ماذا عن الدقة؟؟

أعتقد أن التضليع لا يعطيك نفس مستوى الدقة لإفتقاده لعنصر دوران المقذوف حول محوره كما هو الحال مع الحلزنة

اهلا اخي ايروين, نحن نتحدث عن حلزنة كما هو الحال مع الاخاديد والطلقة تدور حول نفسها كما هي حلزنة الاخاديد تماما اما بالنسبة للدقة فهي افضل من حيث ان الطلقة ناعمة تقريبا ملساء بخلاف الاخاديد حيث تخرج الطلقة من السبطانة ذات حزوز توثر على استقرارية الطلقة اثناء الطيران.

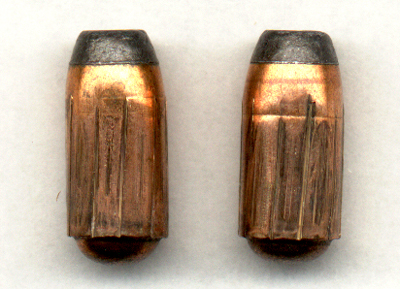

انظر الى هذه الصورة وانظر الى الحزوز حول الطلقة.



[anwaralsharrad]

رد: اخاديد ام تظليع

بخلاف الاخاديد حيث تخرج الطلقة من السبطانة ذات حزوز توثر على استقرارية الطلقة اثناء الطيران . انظر الى هذه الصورة وانظر الى الحزوز حول الطلقة.

في الحقيقة أخي GODERIAN هذه الأحازيز ضروية على جسم المقذوف لتتميم عمله ، فمن المعروف أن الجسم الذي يدور حول محوره ، يتلافى نسبياً تأثير القوى الخارجية عليه ، حيث يعمل الزخم الزاوي angular momentum أو مقدار الحركة ، على منح المقذوف عزل جزئي تجاه قوى الحركة الهوائية التي تسببها ، بالإضافة لمنحه الثبات والاستقرار في طيرانه . ومن هنا وللحفاظ على خط الطيران الصحيح للقذائف ، فمن الواجب أن تعطي القذيفة حركة دوران سريعة حول محورها .



[anwaralsharrad]

رد: اخاديد ام تظليع

بالطبع لمن لا يعلم ، فإن تكنولوجيا المدفع المحلزن التي ابتكرت أولاً في فيينا Vienna نهاية القرن الخامس عشر من قبل Jaspard Zoller (حسن الابتكار بعد ذلك من قبل صانع أسلحة في نورمبيرغ Nuremberg ، يدعى Kotter العام 1520) تعتمد على وجود أخاديد لولبية spiral grooves ملساء في جوف السبطانة ، يتم إحداثها عن طريقة مكائن خاصة للبرم والقطع أثناء عمليات التصنيع . إن عملية إنتاج السبطانات المحلزنة وتشكيلها تنتج فراغات مقطوعة في جوف السبطانة ، يطلق عليه "الأخاديد" grooves ، في حين يطلق على القمم البارزة أو الحافات الناتجة اسم "الأراضي" lands ، وفي الوقت الذي يستفاد به من الأراضي لمسك القذيفة وتثبيتها في جوف السبطانة ، فإن مجاري الأخاديد تعمل على تمرير الغازات المتسارعة لتدوير القذيفة طولياً حول محورها .



[GODERIAN]

رد: اخاديد ام تظليع

في الحقيقة أخي GODERIAN هذه الأحازيز ضروية على جسم المقذوف لتتميم عمله ، فمن المعروف أن الجسم الذي يدور حول محوره ، يتلافى نسبياً تأثير القوى الخارجية عليه ، حيث يعمل الزخم الزاوي angular momentum أو مقدار الحركة ، على منح المقذوف عزل جزئي تجاه قوى الحركة الهوائية التي تسببها ، بالإضافة لمنحه الثبات والاستقرار في طيرانه . ومن هنا وللحفاظ على خط الطيران الصحيح للقذائف ، فمن الواجب أن تعطي القذيفة حركة دوران سريعة حول محورها .

استاذي لا شك في ما تفضلت به ولكن دعني اعرض عليك هذا وانت الاستاذ في هكذا مواضيع
Less bullet deformation, resulting in reduced drag on the bullet when traveling through the barrel which helps to increase muzzle velocity.
فهنا يتحدث عن اعاقة اقل داخل السبطانة والذي يودي الى زيادة في سرعة الطلقة, ما فعلوه استاذي انهم غيرو شكل الحلزنة فبدلا من الاخاديد استخدموا الاظلاع المحلزنة والتي تسوق الطلقة بشكل دائري داخل السبطانة بالتالي يبقى عدد الدورات هو هو بلا تغيير, برايي البسيط ان سبب عدم تبني هذه التقنية اقتصادي بحت فالظاهر ان معدن الرصاص ارخص وابسط في التعامل معه بخلاف النحاس ذو الاستخدامات المتعددة ابسطها واهمها في التوصيلات الكهربائية وشبكات االانترنت واستخدامات اخرى تجعل من استخدامه كذخيرة للاسلحة الخفيفة مكلف بينما سبيكة الرصاص اسهل وارخص في حين تعاب الحلزنة المظلعة كونها تسمح بتراكم مادة الرصاص, هذا ما جاء عن شركة هكلر اند كوخ, ولولا هذه لكان التظليع هو الغالب لفوائده الاخرى.



[k.g.b]

رد: اخاديد ام تظليع

موضوع مميز بحق
بعض مدافع الدبابات بها هاته الميزة وبشكل حلزوني
