الطائرات الشبح وكيفية مواجهاتها .. وبخاصة ال "F-35" الأمريكية ..

[jack.beton.agent]

بس مشكلة الأقمار دى إنها بتدور فى مدار يصل إرتفاعه لحولى 36 ألف كم .. والقمر فى المدار ده بيكون شبه ثابت و "التليسكوب" الخاص به بيكون موجه للأرض بشكل ثابت ..



[jack.beton.agent]

اكيد حد من الادارة لما يدخل ويقرا الموضوع هيثبته

بس انا عندي سؤال .. ردارات موجات vhf هتكتشف الطائرات الشبحية من مسافات بعيدة ؟
يعني مثلا رادار p-12 اكتشف الطائرة الشبحية من مسافة اد ايه في اي من الحادثتين اللي ذكرتهم ؟
واذا كان الامر بتلك السهولة .. ليه دولة بحجم امريكا تصرف المصاريف دي كلها على الشبحية اذا كان يمكن التصدي لها برادرات قديمة

لأن الطول الموجى للرادارات التى تعمل فى الحيز الترددى VHF زى ما ذكرات بيوصل لعدة أمتار وبتقوية أجهزة الإرسال ممكن يوصل لطول الطائرة ذات نفسها عكس الرادارات المليمترية والسنتيمترية .. فشكل مجسم الطائرة لا يستطيع تشتيت موجه بالطول ده .. أما موضوع مدى الرادار للنسخة
P-12MB كان وصل ل 250 كم إلى كانت موجودة فى مصر إلى هى مقاربه أو تعتبر ال P-18 فأظن على ما أتذكر الطائرة تم رصدها من مدى حوالى 72 إلى 80 كم ..
وعلى فكرة مصر بعد كده إستبدلته بال P-18 إلى بيوصل مدى الكشف الراداري له الى 270 كلم ويصل اقصى ارتفاع الى 35 كلم بالاضافة لأمكانية كشف هدف على ارتفاع يصل إلى 500 متر من مسافة 60 كلم بجانب امكانية رصد الاهداف الجوية المسؤولة عن عمليات الاعاقة والشوشرة الالكترونية وتتبعها بكفاءة تامة وعى فكرة مصر قامت بعملية دمج لهذا الرادار مع رادار P-14 لزيادة القدرة القصوى على كشف الطائرات الشبحية.

أما موضوع أمريكا فخلى بالك أمريكا بتركز أكتر على القدرات الإلكترونية للطائرة كقدرات الحرب الإلكترونية التشويش والإعاقة الإلكترونية إلى جانب التصميم الشبحى .



[saynow]

طب كويس احسن فى ناس كتير مش فاهمه الكلام دة
ان شاء الله خير​



[jack.beton.agent]

مش فاهم قصدك أيه !!!!!!

طب كويس احسن فى ناس كتير مش فاهمه الكلام دة
ان شاء الله خير​



[white lotus]

لاتناقش مشروعك هنا او علي صفحات النت حتى لايتم سرقته...

بكل اسف لو لم استطيع ان انفذ المشروع و اجد له تمويل ساقوم بنشره علي صفحات المنتدي فهو افضل من الا ينشر مطلقا .



[white lotus]

قدم مشروعك الى وزارة الدفاع

اعمل ملف سي دي كامل بكل الكلام اللي تقول عليه مع شرح تفصيلي لكل كلمة

واطلب مقابلة قائد قوات الدفاع الجوي واعرض مشروعك عليه

ممكن تكلمني علي الخاص .



[jack.beton.agent]

وممكن تقدمة للكلية الفنية العسكرية أفضل .



[House]

ازاي اوصل لهم انا اديت المشروع لكذا حد اعرفه في القوات المسلحه ضباط اعرفهم يعني و كل مره تحصل ظروف تمنع اتمام العمل : المشروع بقاله معايا حوالي ثلاث سنين او اكثر.

متديش المشروع لحد .. روح انت بنفسك للهيئة الهندسية وقدم فكرتك .. اعرف ناس عادية ايام موضوع علاج الايدز كانت بتروح تاخد فكرة عن الموضوع وتقابل مرضى تم علاجهم .. لكن المهم ان تكون فكرتك علمية ومشروحة كويس ومدعومه بدليل مشجع لاتخاذ خطوات جدية .. لان اللي انا فاهمه ان فيه ناس كتير مدنيين بتروح تقدم افكار بدون اساس علمي وخاطئة .

عموما ده فيديو بيوضح فيه الرئيس السابق للهيئة جزء من اللي انا بقولهولك (بداية من الدقيقة 8)



اما عنوان الهيئة فانا للاسف معرفوش .. لكن اللي يسال ميتوهش



[محمد الصعيدى]

الف شكر على المعلومات الهائلة والمبسطة بس لية الموضوع مفيش مناقشة عاوزين اكتر من المواضيع دى



[jack.beton.agent]

الف شكر على المعلومات الهائلة والمبسطة بس لية الموضوع مفيش مناقشة عاوزين اكتر من المواضيع دى

للأسف الأعضاء النهارده ما يهمهمش غير مثلاََ صفقة سلاح جديدة طائرات سفن غواصات لكن المواضيع العلمية مش مهمة !!



[محمد الصعيدى]

الف شكر على المعلومات الهائلة والمبسطة بس لية الموضوع مفيش مناقشة عاوزين اكتر من المواضيع دى



[white lotus]

لأن الطول الموجى للرادارات التى تعمل فى الحيز الترددى VHF زى ما ذكرات بيوصل لعدة أمتار وبتقوية أجهزة الإرسال ممكن يوصل لطول الطائرة ذات نفسها عكس الرادارات المليمترية والسنتيمترية .. فشكل مجسم الطائرة لا يستطيع تشتيت موجه بالطول ده .. أما موضوع مدى الرادار للنسخة
P-12MB كان وصل ل 250 كم إلى كانت موجودة فى مصر إلى هى مقاربه أو تعتبر ال P-18 فأظن على ما أتذكر الطائرة تم رصدها من مدى حوالى 72 إلى 80 كم ..
وعلى فكرة مصر بعد كده إستبدلته بال P-18 إلى بيوصل مدى الكشف الراداري له الى 270 كلم ويصل اقصى ارتفاع الى 35 كلم بالاضافة لأمكانية كشف هدف على ارتفاع يصل إلى 500 متر من مسافة 60 كلم بجانب امكانية رصد الاهداف الجوية المسؤولة عن عمليات الاعاقة والشوشرة الالكترونية وتتبعها بكفاءة تامة وعى فكرة مصر قامت بعملية دمج لهذا الرادار مع رادار P-14 لزيادة القدرة القصوى على كشف الطائرات الشبحية.

أما موضوع أمريكا فخلى بالك أمريكا بتركز أكتر على القدرات الإلكترونية للطائرة كقدرات الحرب الإلكترونية التشويش والإعاقة الإلكترونية إلى جانب التصميم الشبحى .

التحدث بالتفصيل عن الفرق بين نطاق uhf و vhf

التحدث بالتفصيل عن الفرق بين نطاق uhf و vhf وهى مقارنه من حيث الاستخدام والتعامل معه اولا لكى تتعامل مع كل نطاق منهم يجب عليك ان تعرف ما هى الاختصرات التى هى موضحه.
uhf هى اختصار الى ultra highe feriqunse ومعنها الترددات فائقه العلو
vhf وهى اختصار ال very hig feriqunse وهى تعنى الترددات العاليه جدا
وهى كلها تتبع الترردات او الشعاع الطيفى وكل منهم له الدوائر الخاصه بى استقباله او التكبيره او التعامل معه
ونبداء بى vhf وهو من النطاقات الحامله للصوت والصوره طبقا للموجه الحامله للصوت والصوره فى الحيز الترددى وهى تبدء من 174الى 302 mhz وهذا هو الحيز الترددى لى vhf وهذا الحيز يقع بعد الترددات فى الجدول الخاص بى الشعاع الطيفى بعد الموجه المتوسطه ويبداء فى اول الترددات العاليه اى انه يقع فى اخر مدى الترددات العاليه ويسمى بى الترددات العاليه جدا وهى تمتاز بى انها لاها خواصث بى الحفاظ على الصوت والصوره لمدى لا يصل له uhf ويجب ان تعرف لمذا يحدث الفقد فى الموجه كى تتعرف لمذا النطاق vhf لايسقط قبل uhf اولا الموجه الحامله للصوت والصوره كما ذكرت تبداء عند 174 وتنهى عند 866 اخر بند uhf اى بمعنا ان كلما ذهبت الى اخر الامام تقل معك الاستقبال لانك بهذا تكون قد وصلت الى اخر النطاق واخر النطاق لس مثل اول النطاق لانها تحدث هنا فى الفقد فى التردد الصلى للصوت والصوره لنها تركب على الموجه الحامله وبمعنى انك تكوم بمزجهم معا ويكونا فى اول النطاق يمشين فى خط متوازى وكلاما زاد انك دخلت فى نطاق تانى تكون الن الموجه الحامله للصوره ترتفع عن الصوت والصوره فلذلك يحد الفقد بينها بمعنى ان الvhf احسن من uhf من استقباله لنها تكون الموجه فى حاله مستقيمه مع الموجه وترتفع تدريجيا كلاما اتجهت ناحيت المدى uhf الى ان تصل 69 اى وهى يرمز لها بى التردد 866 mhz ويعرفوا هذا الكلام الذين يعملون فى مجال الشبكات اى ان المدى 69 يسقط بسرعه لانها تكون اضعف بكثير من 21 لانك كلما ارتفعت الى اعلى كما قلت يظل التردد الصوت والصوره ثابت فى خط مستقيم وينحرف عنه الموجه الحامله للصوت والصوره لكى تصل الى اعلى ارتفاع عن الموجه الصوت والصوره وبعدها تدخل فى حيز اخر وله سبل اخرى فى التعامل معه من حيث التقنيه والمعدات اما بنسبه الى uhf فهو يبدا من 470 الى 866 mhz بى التردد وهى يعد ياتى بعد المدى vhf مباشره لذالك القنوات القريبه من vhf هى الى كل مدى تقل وتقل حتى تصل الى 69 وهى اقل كفائه فى التعامل فى الصوتوالصوره لنها اخر شيىء فى هذا المدى وبعدها بخمس ترددات 871 mhz تكون قد دخلت حيز اخر مختلف تماما عن الذى يسبقه.

و طبقا لمعادلة الطول الموجي و التردد :

بحيث أنّ:

هي سرعة تقدم الموجة =c= سرعة موجه كهرومغناطيسيه و هي 300000Km/sec

هو تردد الموجة.
و الامدا الرمز علي اليسار هو رمز الطول الموجي



-الموجات المترية :
-MF :middle frequency :
من300 Khz إلى غاية 3 Mhz أي من طول 1000 متر حتى 100 متر.
-HF :High frequency:
وهي ماتعرف بالموجات القصيرة والتي تتضمن موجات الهوات في نطاق HF وتبتدأ من 3 Mhz إلى غاية 30 Mhz أي من طول 100 متر لغاية 10 متر.
-VHF :very High frequency:
من 30 Mhz إلى غاية 300 Mhz أي من 10 أمتار إلى غاية 1 متر.

-الموجات السنتمترية :
-UHF :Ultra High frequency:
تبتدأ من 300 Mhz إلى غاية 3000 Mhz أي من طول 100 سنتمتر إلى غاية 10 سنتمترات .
-SHF :Super High frequency:
وتبتدأ من 3 Ghz غلى غاية 30 Ghz أي من 10 سنتمترات حتى 1 سنتمتر.

-الموجات الميلمترية:
-EHF :Extremely High frequency:
وتبتدأ من 30 Ghz إلى غاية 300 Ghz أي من طول الموجة 10 ملمتر إلى غاية ملمتر واحد.

الموجات في المدي hf و vhf هي المرشحه ( في حالة صحة ما ذكر عن قدرتها علي رصد الطائره الشبحيه)
ايران تمتلك الرادار "قدير" والذى يكتشف الأهداف على بعد 1100 كيلومتر وهو يعمل علي ال hf band .

و لكن عيوب هذه الرادارت :

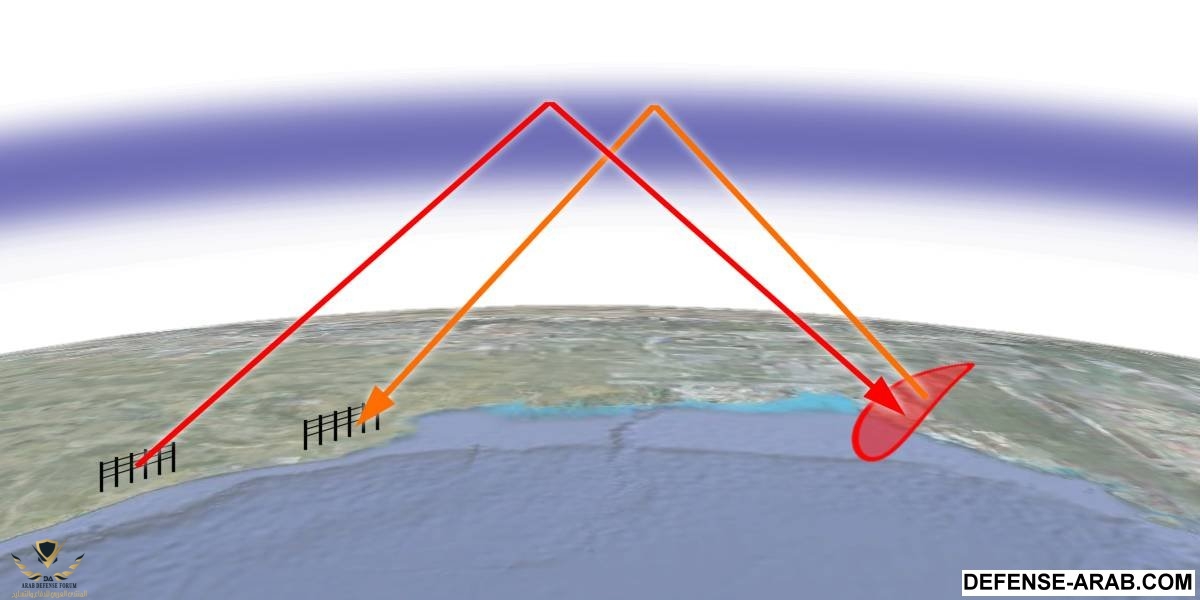

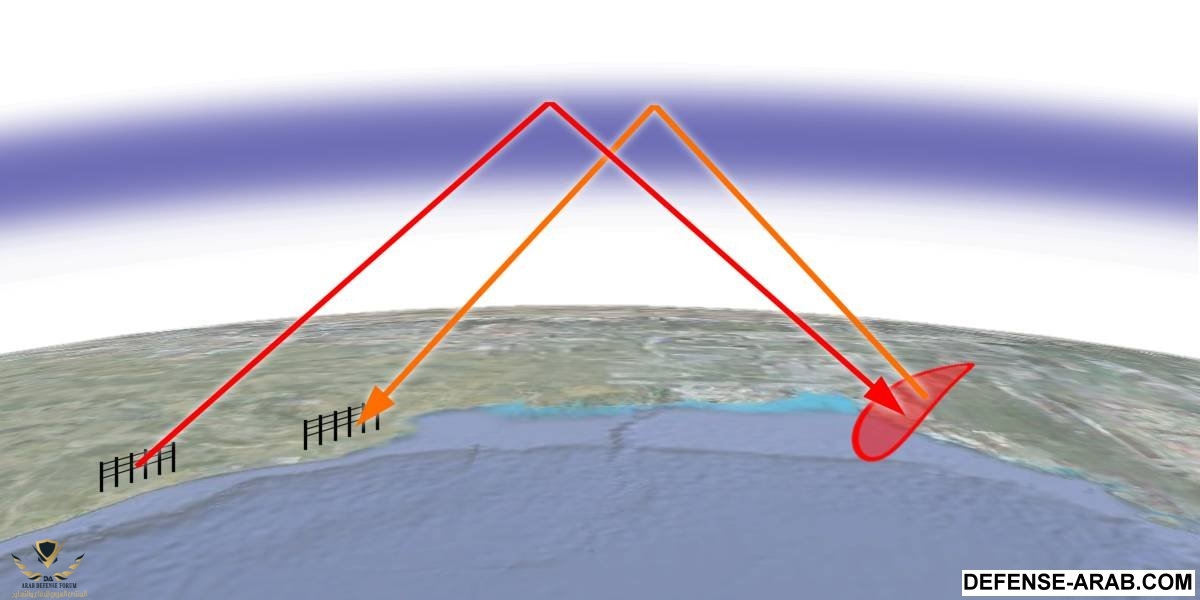

هذا النوع من الردارات يعتمد على الموجات السماوية حيث يقوم باطلاق الموجات الكهرومغناطيسية التي تعمل في الحيز الترددي العالي hf عاليا جدا في السماء ويتركها تتعرض لضاهرة الانكسار اثناء انتشارها في الجو بشكل مباشر الى ان تتعرض الى الانعكاس والاتجاه الى سطح الارض مجددا لتكشف الاهداف عن طريق الاصطدام بها من الاعلى تقريبا بنفس طريقة كشف الردارات المحمولة جوا وبعد ان تصطدم الموجات بالاهداف تنعكس لتعود من نفس المسار الذي اثث منه وهكذا.




حينما نقول ان مدى هذه الردارات هو 1100 كلم او اكثر فليس معناها انها تستيطع كشف الاهداف على طول المدى من 0 كلم الى غاية 1000 كلم ولكن هذا النوع عادة تبدأ قدرة الكشف لديه من تبدأ من 950 الى 1000 كلم بعيدا عن هوائيات الردار وتعتبر االمسافة من 0 الى 950 منطقة عمياء لا يستطيع الردار الكشف فيها عن اي شيىء .

يعني هذا الردار هو ردار انذار مبكر بعيد المدى يستطيع كشف الاهدف ابتدائا من 950 او 1000 كلم ولا يستطيع كشف الاهداف على مدى اقل من تلك المسافة لانها تعتبر منطقة عمياء بالنسبة له................ هذا النوع من الردارات قد يصل مداه الى غاية 5000 كلم .

يعني هذا الرادار لا يقوم بتتبع الطائره بصوره دائمه . . . القدره علي الرصد لا تعني التتبع و التوجيه و الاطباق

المشكله الاخري ان نوعية هذه الرادارات قديمه و يسهل جدا التشويش عليها و تضليلها و الله اعلم .



[white lotus]

متديش المشروع لحد .. روح انت بنفسك للهيئة الهندسية وقدم فكرتك .. اعرف ناس عادية ايام موضوع علاج الايدز كانت بتروح تاخد فكرة عن الموضوع وتقابل مرضى تم علاجهم .. لكن المهم ان تكون فكرتك علمية ومشروحة كويس ومدعومه بدليل مشجع لاتخاذ خطوات جدية .. لان اللي انا فاهمه ان فيه ناس كتير مدنيين بتروح تقدم افكار بدون اساس علمي وخاطئة .

عموما ده فيديو بيوضح فيه الرئيس السابق للهيئة جزء من اللي انا بقولهولك (بداية من الدقيقة 8)



اما عنوان الهيئة فانا للاسف معرفوش .. لكن اللي يسال ميتوهش

اولا : جزيل الشكر ليك هحاول لكن لو مش وجدت استجابه ان شاء الله هنشر المشروع و اناقشه علي المنتدي . . . الظريف انه لابس ساعه swisstar زي ساعه كانت عندي و ضاعت .
