انظمة الحمايه للطائرات المقاتله (ج1/3)

BERKUT_SU

خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,958 25
الدولة
Jordan
سنتكلم في الاجزاء الثلاثه عن موضوع حماية الطائرات من الصواريخ الموجهه بالرادار او التي تحمل باحث للاشعه تحت الحمراء وانواع اخرى ان شاء الله


الجزء الاول سنتكلم عن المبادىء العامه في استخدام انظمة الحمايه مثل flares & chaffs

في البدايه فان الهدف من البالونات الحراريه و الرقائق المعدنيه هو اطلاقها لخداع او التشويش على الراس الباحث او التشويش على الرادار الخاص بالصاروخ

البالونات الحراريه والرقائق المعدنيه تعمل لوقت محدد جدا بعد اطلاقها ولكن يجب ان يتم اطلاقها بطريقه محسوبه حتى تكون كافيه لصد الهجوم

البالونات الحراريه هي عباره عن حشوات ناريه تحترق بعد الاطلاق على درجات حراره عاليه جدا مصحوبه بوميض قوي واشعاعات كافيه لاغراء الراس الباحث للصاروخ لينجذب اليها بدلا من الطائره وضمان عدم السماح له بتشغيل الصاعق التقاربي

ولهذا فانه يلزم لنجاح اليالون الحراري توليد اشعاع حراري كاف لجذب الصاروخ وتوليد هذا الاشعاع بسرعه لجذب الصاروخ فورا ...كما يلزم للبالون الحراري ان يبقى مشتعلا لفتره كافيه للاعطاء الطائره الوقت الكافي للخروج من مدى حيازة الصاروخ قبل ان تنهتي تاثيرها

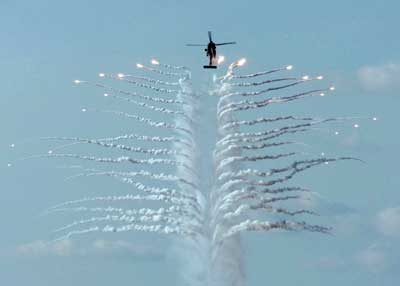

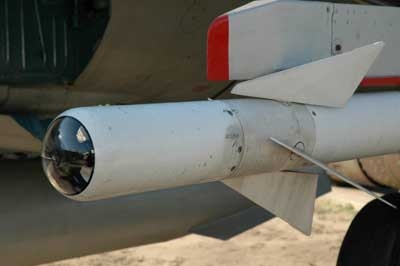

صورة صاروخ براس باحث للحراره






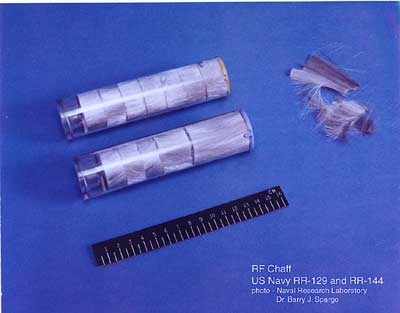

تتالف الرقائق المعدنيه من قطع معدنيه ... تكون خفيفه مقطعه باطوال تتماشى مع نصف الطول الموجي للاشعاع الراداري المعادي وتستغرق الرقائق المعدنيه وقتا لا باس به من البقاء بالجو وتؤدي الى عكس موجات الراداريه واشباع شاشات العدو بالاشعاعات القويه بسرعه
يجب تلقيم الرقائق حسب نوع المهمه وحسب التهديدات المتوقعه ...بعض اجهزة بث الرقائق تعمل على تقطيع هذه الرقائق حسب اطوال الموجيه للاشعاعات الراداريه المعاديه بالاعتماد على المعلومات من من rwr




للعلم من المهم ايضا اصطحاب اطلاق الراقائق والبالونات الحراريه بحركات مناوره فعاله و خفض بصمة المحرك الحراريه الى اقل ما يمكن ....لضمان نجاح المهمه
للموضوع تتمه ان شاء الله

defence عن مع التعديل

المشكله في مواجه هذه التهديدات في ايامنا هذه اصبحت اكثر صعوبه في ظل تطور الصواريخ التى اصبحت تستطيع ان تغطي مختلف الزوايا بما فيها الهجوم الراسي واصبحت ذات قدره اكبر على ظرب الاهداف على ارتفاعات منخفضه
المرحله الاولى في الحمايه هو كشف وميض الصاروخ المنطلق وانذار الطيار ويعمل نظام الانذار Mlw بصوره نموذجيه على الموجه المتوسطه ويركب بطريقه 360 درجه لتغطية دائريه وتعمل الاجهزه بطريقة المسح او التحديق (على بقعه )
المشكله التى تواجه هذا النظام هو معدل الانذارات الزائفه ويبرز هذا العائق عندما يثابر المستشعر على المراقبه لانه يتاثر بالمصادر الاخرى مثل النار والاجسام الساخنه ...هناك حلول ممكن لخفض هذه المشكله ولكنها حلول مكلفه نوعا ما وذلك باستخدام مستشعرات تعمل بحيز الاشعه فوق البنفسجيه Uv
وبالامكان ادماج النظام Mlw مع نظام الانذار للصاروخ المقترب نوع Maws وهو نظام الانذار راداري نشط يعمل على تعقب الصاروخ المقترب وهي تغطيه 360 درجه وهذا النظام ايضا يعاني من مشاكل الارسال المستمر الزائف وبالتالي تم دمج النظامين معا بحيث يتم دمج الاشارتين معا للتاكيد على ان الطائره عرضه للهجوم

الاجراءات النشطه :

تجهز الطائره باجراءات مضاده نشطه للصواريخ الباحثه للحراره وهذه الاجراءات من اجهزه تسبب اظطرابا في نظام توجيه الصاروخ وبالتالي تربكه بمعلومات زائفه
تستند هذه الانظمه على مصدر طاقه يعمل في نطاق الاشعه تحت الحمراء والذي من شانه ان يعمي او يدمر الراس الباحث للصاروخ ويتطلب الامر مصدر طاقه قوي ونظام تسديد دقيق لايصال الطاقه الى هدف صغير وسريع ب G عاليه وهذه الطريقه تحت تطوير لانها تعاني من كشاكل تقنيه يجري حلها
اما التكنولوجيا الجديده فهي ليست معده لاتلاف الراس بل خداعه وتضليله عن موقع الطائره الحقيقي
ويطبق هذا المبدا من خلال استخدام نوعين من المصادر الحراريه يعرف الاول ب Hot Brick او القرميده الحاره وهي كتله من مادة السيراميك يصار الى تحميتها الى درجة حراره عاليه جدا باستخدام طاقه كهلربائيه مما يؤدي الى توليد نبضات يتم تقويتها لاعماء الصاروخ وجهله يعتقد انه اصبح بعيد عن الطائره مما يجعله يغير مساره الى مسار مخادع

يتالف الحل البديل من مصباح كهربائي يتم فتحه وغلقه حسب التردد المطلوب للاشعاعات ..حسب شكل التهديد ............

التعديل الأخير:

TOP ACE

القيادة العليا للقوات الجوية
إنضم
9 أبريل 2008
المشاركات
751
التفاعلات
24
طبعا لا اجد ما اعبر به عن فرحتي بهذا الموضوع المفيد جدا على الاقل لي شخصيا.تسلم يا بشمهندس.

ولذلك اقل ما يمكن فعله هو تثبيت هذا الموضوع الشيق والمفيد.

عندي عدة تعليقات.

اولا عن التحديات التي تقف في وجه الصواريخ ذات الراس الباحث الحراري.صحيح انت ممكن تشوشر على الصاروخ باحدى الطرق اللي انت ذكرتها من بالونات حراريه وايضا التنبه لهذه الصواريخ بمستشعرات ال Rwr ولكن تظل هناك بعض الصواريخ مثل الار-73 والبايثون 4-5 وال Aim-9x يستطيع الطيار الاستعاضه عن التوجيه الحراري لها بالتوجيه البصري Hms طبعا هذا موضوع اخر.ولكن مقصدي ان مسالة البالونات الحراريه ليست فعاله في كل الاحوال.

ايضا كان عندي استفسار عن مستشعرات ال Rwr فهل لو اكتشفت تلك المستشعرات تهديدا ما نحو الطائره هل تقوم تلك المستشعرات باتخاذ التدابير المضاده تلقائيا ام من يقوم بهذا هو الطيار نفسه؟

وبانتظار تكملة الموضوع بشمهندس اشرف.


BERKUT_SU

خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,958 25
الدولة
Jordan
طبعا لا اجد ما اعبر به عن فرحتي بهذا الموضوع المفيد جدا على الاقل لي شخصيا.تسلم يا بشمهندس.

ولذلك اقل ما يمكن فعله هو تثبيت هذا الموضوع الشيق والمفيد.

عندي عدة تعليقات.

اولا عن التحديات التي تقف في وجه الصواريخ ذات الراس الباحث الحراري.صحيح انت ممكن تشوشر على الصاروخ باحدى الطرق اللي انت ذكرتها من بالونات حراريه وايضا التنبه لهذه الصواريخ بمستشعرات ال Rwr ولكن تظل هناك بعض الصواريخ مثل الار-73 والبايثون 4-5 وال Aim-9x يستطيع الطيار الاستعاضه عن التوجيه الحراري لها بالتوجيه البصري Hms طبعا هذا موضوع اخر.ولكن مقصدي ان مسالة البالونات الحراريه ليست فعاله في كل الاحوال.

ايضا كان عندي استفسار عن مستشعرات ال Rwr فهل لو اكتشفت تلك المستشعرات تهديدا ما نحو الطائره هل تقوم تلك المستشعرات باتخاذ التدابير المضاده تلقائيا ام من يقوم بهذا هو الطيار نفسه؟

وبانتظار تكملة الموضوع بشمهندس اشرف.
جميل جدا صديقي توب
اولا الصواريخ الحراريه مثل ر-73 و بايثون 4:5 هي صواريخ نوع FIRE AND FORGET وبالتالي لا يحتاج الطيار ان يبقي نظره على الهدف ...ما تحتاجه انت من ال HMS هو تتبع الهدف والاطباق عليه ثم اطلاق الصاروخ ...وحينها يستطيع الطيار نسيان الهدف لان الصاروخ سيلحق الهدف حسب ما يراه الباحث من IR يعني الصاروخ لا يوجه بصريا لاخر لحظه كما هو الحال في بهض الاسلحه الارضيه .....الميزه من HMS هو الاطباق واطلاق النار بسرعه وضمن زاوية رؤيا اكبر من رؤية الرادار وعدم الحاجه لتوجيه انف الطائره الى زاوية اطلاق جيده بالنسبه للهدف .
اما بالنسبه لاطلاق الرقائق و الفليرز يتم تلقائيا او يدويا حسب رغبة الطيار ....في الطائرات الحديثه

التعديل الأخير:

TOP ACE

القيادة العليا للقوات الجوية
إنضم
9 أبريل 2008
المشاركات
751
التفاعلات
24
هاااااااااه.فهمت عليك تسلم.انا كنت فاهم غلط بالنسبه للصواريخ دي.شكرا على التصحيح.

بالمناسبه تفضل هذه الصوره.

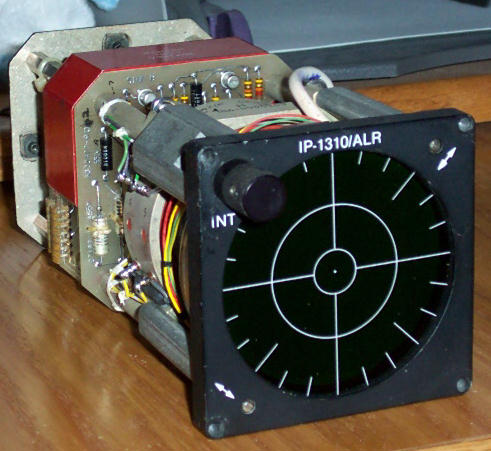

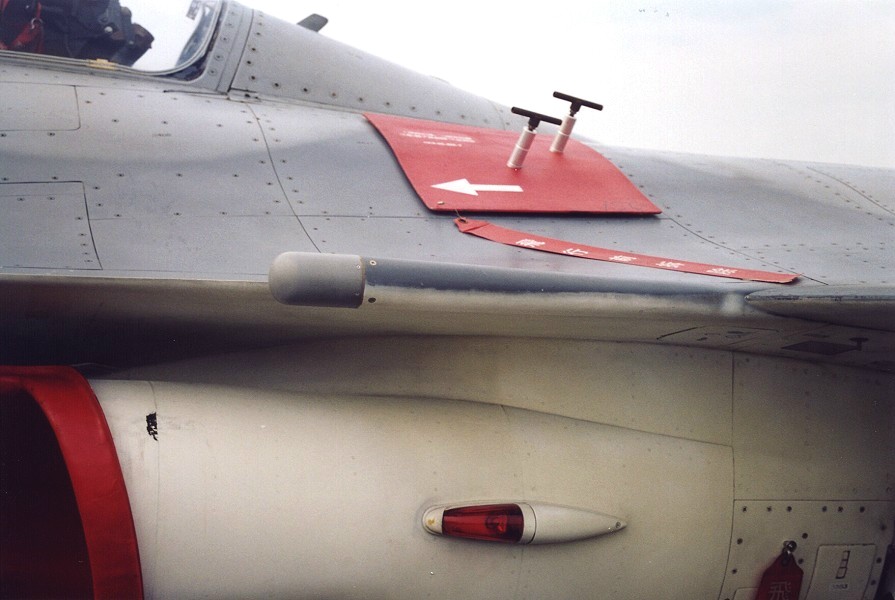

صوره لاحد مستشعرات ال RWR .
