صور اسلحة su-24 الجزائرية
- بادئ الموضوع k.g.b
- تاريخ البدء
- إنضم
- 30 يوليو 2008
- المشاركات
- 3,736
- التفاعل

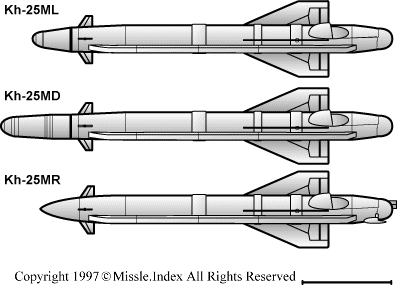

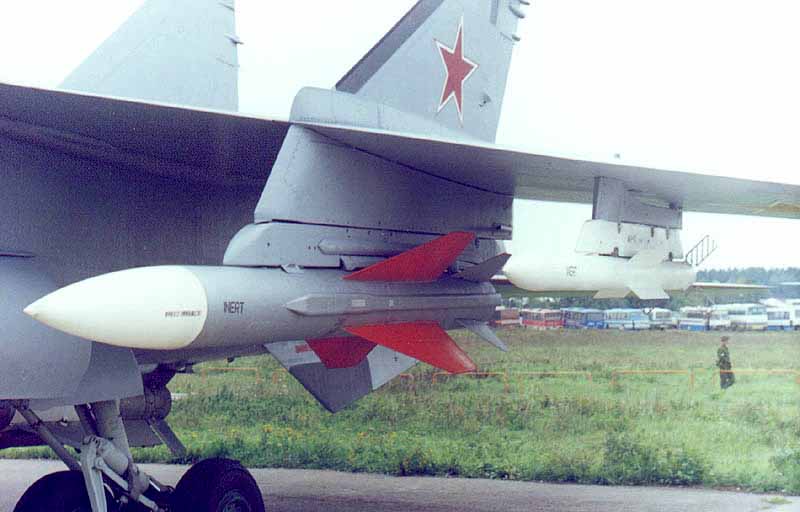

رد: صور اسلحة su-24 الجزائرية

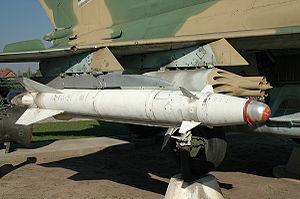

الـ Kh-29 هو صاروخ جو-أرض قصير المدى تم تصميمه في روسيا.
يعتبر هذا الصاروخ نظيراً من ناحية الحجم والأداء لصاروخ المافريك الأميركي. مع أنه يمكن التمييز بسهولة من ناحية الشكل بينهما.
وهو مصمم بشكل أساسي للاستخدام ضد الأهداف الأرضية المحصنة ولتدمير
الجسور. ولهذا استخدم في هذا الصاروخ رأس حربية كبيرة جداً (نسبياً) يصل
وزنها لـ 317 كغ في النسخ التي توجه بصرياً (تلفزيونياً) ومن الممكن أن
يحمل رأس شديدة الانفجار HE بوزن 116 كغ.
من أحد أصناف هذا الصاروخ الـ Kh-29T الذي يحوي على باحث تلفزيوني مطور
بواسطة NPO Implus مع توجيه آلي بصري لأهداف يقوم الطيار بتحديدها مسبقاً.
تمرر الصورة قبل الإطلاق ثم يطلق الصاروخ ويصبح بنمط fire and forget (أطلق وانس).
المدى الأقصى لهذا الصاروخ قصير المدى هو 8-10 كم للنسخ الموجهة بالليزر و
30 كم للنسخ الموجهة تلفزيونياً لكن لا يمكن إطلاقه لمدى أقصر من 3 كم.
دائرة الخطأ للصاروخ المحتملة تبلغ 5-7 متر وهناك مصادر تتحدث عن خطأ يبلغ 8 متر.
وضعية إطلاق الصاروخ تتحدد حسب السرعة والارتفاع للطائرة التي تحمله.
بشكل عام يمكن إطلاق الصاروخ بارتفاع يبلغ من 200 متر – 10 كم وسرعة تبلغ 600-1250 كم/سا.
بالارتفاعات الدنيا يطلق الصاروخ بحيث تكون الطائرة أفقية. لكن
بالارتفاعات المتوسطة-العليا يجب أن تكون الطائرة بوضعية انقضاض تتعلق
درجة الزاوية بالارتفاع الذي تتخذه الطائرة نفسها.
علماً أن الصاروخ يستخدم الوقود الصلب.
هناك عدة أنماط من الصاروخ تختلف عن بعضها بالتوجيه. منها:
kh-29L: توجيه ليزري نصف فعال.
Kh-29T: توجيه تلفزيوني
Kh-29D: توجيه بالتصوير الحراري
النموذج الاول kh-29L
النوع : جو - سطح
السنة : 1980
المدى: 20 - 30 كم
الوزن: 660كغم
الطول: 3,88م
التسارع:800م/ثا
السرعة:2,3 فوق سرعة الصوت
نوع: باحث ليزري
يحمل على : su-24-34-25-35...
, mig-27-29-......
yak-141-
النموذج الثاني : KH-29T
يوجه تلفزيونيا
النموذج الثالث:KH-29t نصف نشط
النموذج الرابع:KH-29رادار سلبي
يكن ان يحور و يستعمل على الميراج فيوجد منه نسخ تعمل على ميرج f-1
عمله مشابه للمافريك الامريكي لكن وزن الراس الحربي اكبر
الـ Kh-29 هو صاروخ جو-أرض قصير المدى تم تصميمه في روسيا.
يعتبر هذا الصاروخ نظيراً من ناحية الحجم والأداء لصاروخ المافريك الأميركي. مع أنه يمكن التمييز بسهولة من ناحية الشكل بينهما.
وهو مصمم بشكل أساسي للاستخدام ضد الأهداف الأرضية المحصنة ولتدمير
الجسور. ولهذا استخدم في هذا الصاروخ رأس حربية كبيرة جداً (نسبياً) يصل
وزنها لـ 317 كغ في النسخ التي توجه بصرياً (تلفزيونياً) ومن الممكن أن
يحمل رأس شديدة الانفجار HE بوزن 116 كغ.
من أحد أصناف هذا الصاروخ الـ Kh-29T الذي يحوي على باحث تلفزيوني مطور
بواسطة NPO Implus مع توجيه آلي بصري لأهداف يقوم الطيار بتحديدها مسبقاً.
تمرر الصورة قبل الإطلاق ثم يطلق الصاروخ ويصبح بنمط fire and forget (أطلق وانس).
المدى الأقصى لهذا الصاروخ قصير المدى هو 8-10 كم للنسخ الموجهة بالليزر و
30 كم للنسخ الموجهة تلفزيونياً لكن لا يمكن إطلاقه لمدى أقصر من 3 كم.
دائرة الخطأ للصاروخ المحتملة تبلغ 5-7 متر وهناك مصادر تتحدث عن خطأ يبلغ 8 متر.
وضعية إطلاق الصاروخ تتحدد حسب السرعة والارتفاع للطائرة التي تحمله.
بشكل عام يمكن إطلاق الصاروخ بارتفاع يبلغ من 200 متر – 10 كم وسرعة تبلغ 600-1250 كم/سا.
بالارتفاعات الدنيا يطلق الصاروخ بحيث تكون الطائرة أفقية. لكن
بالارتفاعات المتوسطة-العليا يجب أن تكون الطائرة بوضعية انقضاض تتعلق
درجة الزاوية بالارتفاع الذي تتخذه الطائرة نفسها.
علماً أن الصاروخ يستخدم الوقود الصلب.
هناك عدة أنماط من الصاروخ تختلف عن بعضها بالتوجيه. منها:
kh-29L: توجيه ليزري نصف فعال.
Kh-29T: توجيه تلفزيوني
Kh-29D: توجيه بالتصوير الحراري
النموذج الاول kh-29L
النوع : جو - سطح
السنة : 1980
المدى: 20 - 30 كم
الوزن: 660كغم
الطول: 3,88م
التسارع:800م/ثا
السرعة:2,3 فوق سرعة الصوت
نوع: باحث ليزري
يحمل على : su-24-34-25-35...
, mig-27-29-......
yak-141-
النموذج الثاني : KH-29T
يوجه تلفزيونيا
النموذج الثالث:KH-29t نصف نشط
النموذج الرابع:KH-29رادار سلبي
يكن ان يحور و يستعمل على الميراج فيوجد منه نسخ تعمل على ميرج f-1
عمله مشابه للمافريك الامريكي لكن وزن الراس الحربي اكبر
- إنضم
- 9 مارس 2009
- المشاركات
- 7,408
- التفاعل
رد: صور اسلحة su-24 الجزائرية
مازالت الطائرة تخدم!!!
لم احب هاذه الطائرة ابدا
لايوجد لها سجل جميل او لنقل مقبول حتى في القتال والمهام الموكلة لها
لا ادري لمذا تصر الجزائر على اقتنائها
المفروض تخرجها من الخدمة وتزيد عليها عدد سوخوي30
الامر الاخر والذي استغربت منه
المدرسة الشرقية تعتمد كثيرا على الصواريخ بضرب الاهداف الارضية
كثيرا
عكس الغرب الذين يعتمدون على القنابل الذكية في الغارات الارضية او السطح
هل من سر وراء ذالك
..
شكرا سمير على هذا الموضوع
تقيم
لم احب هاذه الطائرة ابدا
لايوجد لها سجل جميل او لنقل مقبول حتى في القتال والمهام الموكلة لها
لا ادري لمذا تصر الجزائر على اقتنائها
المفروض تخرجها من الخدمة وتزيد عليها عدد سوخوي30
الامر الاخر والذي استغربت منه
المدرسة الشرقية تعتمد كثيرا على الصواريخ بضرب الاهداف الارضية
كثيرا
عكس الغرب الذين يعتمدون على القنابل الذكية في الغارات الارضية او السطح
هل من سر وراء ذالك
..
شكرا سمير على هذا الموضوع
تقيم
- إنضم
- 30 يوليو 2008
- المشاركات
- 3,736
- التفاعل
رد: صور اسلحة su-24 الجزائرية
السو-24 واحدة من اهم طائرات الاختراق على الارتفاعات المنخفضة في العالم
- إنضم
- 30 يوليو 2008
- المشاركات
- 3,736
- التفاعل
رد: صور اسلحة su-24 الجزائرية
تعتبر Su-24 Fencer واحدة
من اهم واخطر القاذفات التكتيكية الروسية التي ظهرت خلال الحرب الباردة حيث صمم الاتحاد السوفياتي هذه الطائرة كقاذفة تكتيكية بعيدة المدى قادرة على اختراق المجال الجوي وضرب الاهداف في العمق وخلف خطوط العدو على ارتفعات جد منخفضة وبسرعات عالية و ذالك عن طريق استخدام ترسانة من الصواريخ الموجهة والغير موجهة و القنابل الذكية و التقليدية أو النووية ...كان اول ظهور لهذه القاذفة الاسطورة عام 1967 و دخلت الخدمة الفعلية العملياتية في سلاح الجو السوفياتي
vvs عام 1975 ، و تعتبر Su-24 المثيل
السوفياتي للا F-111 الامريكية و TORNADO البريطانية حيث قام
الاتحاد السوفياتي بعد عقد من ظهور هذه القاذفة بتطويرها الى عدة نسخ منها ما خصص للحرب الالكترونية ومنها ما خصص للاستطلاع ومنها ماخصص للدعم البحري ، هذه القاذفة تم تصديرها تحت الاسم التجاري
Su-24MK الى بعض دول الكتلة الشرقية سابقا و الدول الحليفة للاتحاد السوفياتي ابان الحرب الباردة بما فيها بعض الدول العربية والتي نذكر منها : الجزائر-ليبيا
من اهم واخطر القاذفات التكتيكية الروسية التي ظهرت خلال الحرب الباردة حيث صمم الاتحاد السوفياتي هذه الطائرة كقاذفة تكتيكية بعيدة المدى قادرة على اختراق المجال الجوي وضرب الاهداف في العمق وخلف خطوط العدو على ارتفعات جد منخفضة وبسرعات عالية و ذالك عن طريق استخدام ترسانة من الصواريخ الموجهة والغير موجهة و القنابل الذكية و التقليدية أو النووية ...كان اول ظهور لهذه القاذفة الاسطورة عام 1967 و دخلت الخدمة الفعلية العملياتية في سلاح الجو السوفياتي
vvs عام 1975 ، و تعتبر Su-24 المثيل
السوفياتي للا F-111 الامريكية و TORNADO البريطانية حيث قام
الاتحاد السوفياتي بعد عقد من ظهور هذه القاذفة بتطويرها الى عدة نسخ منها ما خصص للحرب الالكترونية ومنها ما خصص للاستطلاع ومنها ماخصص للدعم البحري ، هذه القاذفة تم تصديرها تحت الاسم التجاري
Su-24MK الى بعض دول الكتلة الشرقية سابقا و الدول الحليفة للاتحاد السوفياتي ابان الحرب الباردة بما فيها بعض الدول العربية والتي نذكر منها : الجزائر-ليبيا
- إنضم
- 9 مارس 2009
- المشاركات
- 7,408
- التفاعل
رد: صور اسلحة su-24 الجزائرية
لاتنسى يا سمير ان الردارات تطورت واصبحت كشف هذا النوع من الهجوم اسهل من اول
غير ذالك
مقطع الطائرة الرداري كبير جدا
ومناورتها ضعيفة لحد ما
السوخوي تحمل نفس الحمولة ولديها اكثر مناورة وتطور على شن انواع الاختراقات والقتال الجوي
3في 1
غير ذالك
مقطع الطائرة الرداري كبير جدا
ومناورتها ضعيفة لحد ما
السوخوي تحمل نفس الحمولة ولديها اكثر مناورة وتطور على شن انواع الاختراقات والقتال الجوي
3في 1
- إنضم
- 30 يوليو 2008
- المشاركات
- 3,736
- التفاعل
رد: صور اسلحة su-24 الجزائرية
يعتبر التطوير الذي ادخل على النسخ الجزائرية تطويرا
كاملا وجذريا الهدف منه هو
زيادة العمر الافتراضي للطائرة وتحسين قدراتها العمليتية بتقنيات وتكنولجيات تؤهلها لاداء مهمامها في الحرب الحيثة ، التطوير شمل انظمة الملاحة ومنظومات الاسلحة والافيونيك وانظمة العرض والكمبيوتر الرئيسي لطائرة اضافة لانظمة الاتصالات وانظمة الاعاقة الالكترونية والامر الذي سنكتشفه ان بعض هذه المعدات الالكترونية البعض منها هو نفسه المركب على
SU-34 ...
التطوير تما في منطقة جوكوفسكي الروسية وقد اشرف على
مراحل التحديث الشركتين الروسيتين
Gefest & T التي قامت بتزويد الطائرة بكمبيوتر جديد من نوع SVP-24 حديث new on-board computer SVP-24 مماثل لنظام المحمول على القاذفة التكتيكة Tu-22M3 الروسية ..ال SVP-24 هو عبارة عن نظام تهديف اتوماتكي Automated
targeting system يهدف الى تامين وصلة البيانات
datalink الثنائية بين طاقم الطائرة والمراقب الارضي حيث يمنح للطيار امكانية تبادل البيانت المؤمنة مع القوات اوالمحطات الارضية من اجل القيام بلعمليات الهجومية ، كما يسمح هذا النظام بزيادة نسبة الاصابة وتقليل من معدل الخطاء
CEP حيث يحتوي على
وصلة بيانات خاصة تمنحه القدرة على اعادة برمجة احداثيات الهدف حتى بعد اسقاط الذخيرة الموجهة ....كما يقوم النظام بتحكم بوحدة معالجة البيانات الردارية الجديدة Obzor-RVB-T المدموجة بشاشة عرض الخرائط الجديدة OR4-TM
cartography radar وشاشة عرض البيانات
التكتيكية tactical situation MFD LCD والتي تمنح
فعالية اكبر في حيازة الاهداف ومن مسافات ابعد
كاملا وجذريا الهدف منه هو
زيادة العمر الافتراضي للطائرة وتحسين قدراتها العمليتية بتقنيات وتكنولجيات تؤهلها لاداء مهمامها في الحرب الحيثة ، التطوير شمل انظمة الملاحة ومنظومات الاسلحة والافيونيك وانظمة العرض والكمبيوتر الرئيسي لطائرة اضافة لانظمة الاتصالات وانظمة الاعاقة الالكترونية والامر الذي سنكتشفه ان بعض هذه المعدات الالكترونية البعض منها هو نفسه المركب على
SU-34 ...
التطوير تما في منطقة جوكوفسكي الروسية وقد اشرف على
مراحل التحديث الشركتين الروسيتين
Gefest & T التي قامت بتزويد الطائرة بكمبيوتر جديد من نوع SVP-24 حديث new on-board computer SVP-24 مماثل لنظام المحمول على القاذفة التكتيكة Tu-22M3 الروسية ..ال SVP-24 هو عبارة عن نظام تهديف اتوماتكي Automated
targeting system يهدف الى تامين وصلة البيانات
datalink الثنائية بين طاقم الطائرة والمراقب الارضي حيث يمنح للطيار امكانية تبادل البيانت المؤمنة مع القوات اوالمحطات الارضية من اجل القيام بلعمليات الهجومية ، كما يسمح هذا النظام بزيادة نسبة الاصابة وتقليل من معدل الخطاء
CEP حيث يحتوي على
وصلة بيانات خاصة تمنحه القدرة على اعادة برمجة احداثيات الهدف حتى بعد اسقاط الذخيرة الموجهة ....كما يقوم النظام بتحكم بوحدة معالجة البيانات الردارية الجديدة Obzor-RVB-T المدموجة بشاشة عرض الخرائط الجديدة OR4-TM
cartography radar وشاشة عرض البيانات
التكتيكية tactical situation MFD LCD والتي تمنح
فعالية اكبر في حيازة الاهداف ومن مسافات ابعد
- إنضم
- 9 مارس 2009
- المشاركات
- 7,408
- التفاعل
رد: صور اسلحة su-24 الجزائرية
رغم التطوير الذي ذكرته سمير
ولكن مذا عن البدن
ومقطعه الرداري الكبير جدا
والمناورة
الذي اريد ان اوصله لك
لمذا تم تطويرها وزيادة عددها!!
لمذا
الم يكن من الافضل زيادة عدد السوخوي30
او شراء بديل خفيف متطور يواكب الحروب الحديثة
مهما حدث من تطور
تبقى هاذه الطائرة سيئة السمعة
لم تفعل شيء في تاريخها
انا اقول الصراحة
مثلها مثل التورنيدو
ولكن مذا عن البدن
ومقطعه الرداري الكبير جدا
والمناورة
الذي اريد ان اوصله لك
لمذا تم تطويرها وزيادة عددها!!
لمذا
الم يكن من الافضل زيادة عدد السوخوي30
او شراء بديل خفيف متطور يواكب الحروب الحديثة
مهما حدث من تطور
تبقى هاذه الطائرة سيئة السمعة
لم تفعل شيء في تاريخها
انا اقول الصراحة
مثلها مثل التورنيدو
