ناقلات الجند المدرعة :

1- ناقلة الجُند المدرعة BTR - 50 :




استخدم الاتحاد السوفيتي ناقلة الجند المدرعة BTR - 50 P، عام 1954. وظهرت للجمهور، أول مرة، أثناء الاستعراض، في نوفمبر 1975، في موسكو.
وخصِّص كل فوج بمعدل 91 عربة منها "واحدة للقيادة، وثلاثون لكلِّ كتيبة من الكتائب الثلاث"؛ وظلت، لسنوات طويلة، هي ناقلة الجُند القياسية لأفواج المشاة الآلية، التابعة للفرق المدرعة السوفيتية. إلى أن حُلت محلها عربات المشاة القتالية، من النوعَين: BMP - 2 وBMP - 1.
وبموجب المعاهدة الأوروبية للقوات التقليدية، الموقعة عام 1990، أعلن السوفيت أنه ليس لديهم سوى 21عربة ناقلة جُند، من نوع BTR - 50 P، وجميعها في وسط أوروبا.
وقد طوَّر التشيكوسلوفاك "سابقاً" نموذجاً، من العربة BTR - 50 P، أسموه OT - 62.
1. بلد المنشأ: الاتحاد السوفيتي "سابقاً".

2. الاستخدام: عربة قتال للمشاة الآلية "برمائية".
3. الدول المستخدِمة: أفغانستان، ألبانيا، الجزائر، أنجولا، بلغاريا، الكونغو، قبرص، مصر، فنلندا، الهند، إيران، العراق، إسرائيل، كوريا الشمالية، ليبيا، نيكاراجوا، بولندا، رومانيا، تشيكوسلوفاكيا "سابقاً"، الصومال، السودان، سورية، فيتنام، يوغسلافيا.

الموصفات العامة والفنية

1. المواصفات العامة

الطاقم فردان
التحميل من الأفراد، من دون الطاقم 20 فرداً
الوزن مع تجهيزات القتال "الوزن بالشدة الكاملة" 14.2 طناً
القدرة النوعية 16.9 حصاناً/ طناً
ضغط العربة على الأرض "الضغط النوعي" 0.51 كجم/ سم2
طول العربة 7.08 م
الارتفاع حتى قمة البرج 1.97 م
ارتفاع بطن العربة عن الأرض 0.37 م
عرض العربة 3.14 م
العرض بين الجنزيرين 2.74 م
عرض الجنزير 0.360 م
طول الجزء من الجنزير الملامس للأرض 4.08 م
أقصى سرعة على الطرق 44 كم/ ساعة
أقصى سرعة في الماء 11 كم/ ساعة
السعة الكلية لخزانات الوقود 440 لتراً
معدل استهلاك الوقود لتر واحد في الكيلومتر الواحد
صعود مرتفع، زاوية ميله 70 %
السير على ميل جانبي، زاويته 40 %
اجتياز حاجز رأسي، ارتفاعه 1.1 م
عبور خندق حاد الحافة، عرضه 2.8 م

2. قوة النيران :

• التسليح
- رشاش عيار 7.62 مم.
- زاوية الارتفاع للرشاش + 23.5 درجة
- زاوية الانخفاض للرشاش - 6 درجة
• الذخيرة: 1250 طلقة، من عيار 7.62 مم.
• إدارة البرج: يدوياً حتى 90 درجة.

3. القدرة على البقاء:

• التدريع:
 التدريع الأمامي العلوي 8 مم، عند زاوية 83 درجة
 التدريع الأمامي السفلي 10 مم، عند زاوية 53 درجة
 التدريع الجانبي العلوي 10 مم، عند زاوية صفر
 التدريع الجانبي السفلي 9 مم، عند زاوية صفر
 التدريع الخلفي العلوي 7 مم، عند زاوية صفر
 التدريع الخلفي السفلي 6 مم، عند زاوية 42 درجة
 تدريع السقف 7 مم، عند زاوية 86 درجة
 تدريع القاع الأمامي 6 مم
 تدريع القاع الخلفي 6 مم


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0
ناقلة الجُند المدرعة BTR – 60 P :



بدأ استخدام سلسلة الناقلات BTR-60 P، في الفترة ما بين 1960 - 1961، بدلاً من ناقلة الأفراد المدرعة BTR-152، القديمة، التي كان هيكلها هيكل شاحنة عادية؛ وكانت قدرتها على عبور الأراضي محدودة.
كانت الناقلة BTR-60، غالباً ما تخصص بها فرق المشاة المحمولة. وهي تتميز بسرعة عجلاتها على الطرق. وتعني الأحرف BTR، في اللغة الروسية، ناقلة الأفراد المدرعة؛ ويدل الرقم 60 على عام استخدمها، ويعني الحرف P أنها برمائية، على الرغم من أنه يستعمل تسمية العربات السوفيتية الأخرى، مثل الدبابة PT-76. وللناقلة ثماني عجلات، تستمد دفعها من المحرك، وتستعمل الأربع الأمامية منها في التوجيه، إذ يساعد المقود على تخفيف العبء عن السائق؛ وكلُّ منها مزودة بإطار مركزي، لتنظيم الضغط تنظيماً، يسمح للسائق بضبط ضغط الإطارات، بما يلائم طبيعة الأرض، التي تسير عليها العربة.
يجلس سائق الناقلة وآمرها في مقدمة جسمها، أما السقف، فهو مكشوف. ويجلس أفراد المشاة على مقاعد خشبية، تمتد عبر عرض الجسم، وهم معرضون لشظايا القذائف. وهناك أبواب صغيرة، على كلِّ جانب من الناقلة، هي فتحات للرماية. يسلَّح، عادة، هذا النوع برشاش "دوشكا"، من عيار 12.7 مم؛ إضافة إلى رشاشات من عيار 7.62 مم.
وزوِّد النموذج الثاني BTR-60 PK، من هذه الناقلة، بحجرة للمشاة مغلقة كلية، ومجهزة بنظام للوقاية، النووية والبيولوجية والكيماوية. وجُعل الخروج منه والدخول إليه، عبْر فتحات في السقف. وهناك فتحات للرماية، كذلك، على جانبَي الجسم. والرشاشات المركبة في هذا النوع، كمثيلاتها المركبة في النوع القديم BTR-60، غير مزوَّدة بدرع واقية؛ مما يعرض الرماة لنيران الأسلحة الخفيفة.
أما النموذج الأخير BTR-60 PB، فهو مماثل للنوع السابق؛ ولكنه يحمل البرج نفسه، الذي زوَّدت به عربة الاستطلاع BRDM-2؛ وسلِّح بالرشاش BLT، من عيار 7.62 مم، المتحد المحور بها.
وانضمت هذه العربة إلى مشاة الأسطول السوفيتي "سابقاً"، عام 1961.

1. بلد المنشأ: الاتحاد السوفيتي "سابقاً".
2. الاستخدام: ناقلة أفراد مدرعة برمائية.
3. الدول المستخدِمة: أفغانستان، الجزائر،أنجولا، بوتسوانا، بلغاريا، كمبوديا، الصين، الكونغو، كوبا، جيبوتي، إثيوبيا، فنلندا، اليونان، الهند، إيران، العراق، كوريا الشمالية، ليبيا، مالي، منغوليا، موزمبيق، نيكاراجوا، رومانيا، الصومال، سورية، تركيا، فيتنام، زامبيا، تشيكوسلوفاكيا "سابقاً"، بولندا.

المواصفات العامة والفنية

1. المواصفات العامة

الطاقم فردان
التحميل من الأفراد، من دون الطاقم 16-14 فرداً
الوزن مع تجهيزات القتال "الوزن بالشدة القتالية" 9.98 - 10.3 أطنان
القدرة النوعية 18.03-17.47حصاناً/ طناً
طول العربة 7.56 م
الارتفاع حتى قمة البرج غير معلوم -2.31 م
الارتفاع حتى سطح البرج 2.055 م
ارتفاع الرشاش غير معلوم - 2.13 م
ارتفاع بطن العربة عن الأرض 0.475 م
عرض العربة 2.825 م
العرض بين العجل 2.37 م
أقطار الإطارات 1.35 م + 1.525 م + 1.35 م
أقصى سرعة على الطرق 80 كم/ ساعة
أقصى سرعة في الماء 10 كم/ ساعة
أقصى مدى على الطرق 500 كم
السعة الكلية لخزانات الوقود 290 لتراً
معدل استهلاك الوقود 5.58 لتر/ كم
صعود مرتفع، زاوية ميله 60 %
السير على ميل جانبي، زاويته 40 %
اجتياز حاجز رأسي، ارتفاعه 0.4 م
عبور خندق حاد الحافة، عرضه 2 م
مقاس الإطارات 1300 × 18

2. قوة النيران:

• التسليح
- رشاش رئيسي: عيار 7.62 مم ـ 14.5 مم.
- رشاش متحد المحور بالرشاش الرئيسي: عيار غير معلوم ـ 7.62 مم.
- زاوية الارتفاع للرشاش الرئيسي: + 23.5 ـ + 30 درجة.
- زاوية الارتفاع للرشاش الرئيسي: + 23.5 ـ + 30 درجة.
- زاوية الانخفاض للرشاش الرئيسي: - 6 ـ - 5 درجات.
- أقصى زاوية دوران للرشاش، في الاتجاه الأفقي: 90 ـ 360 درجة.
- أقصى معدل رماية نظري للرشاش: 600 طلقة، في الدقيقة.
- المدى المؤثر للرشاش الرئيسي: أَلْفا متر
• الذخيرة:
- أَلْفان ـ 5 آلاف طلقة، للرشاش الرئيسي.
- غير معلوم ـ أَلْفا طلقة، للرشاش متحد المحور.
• إدارة البرج ـ غير معلوم - يدوياً.

3. خفة الحركة والمناورة

• المحرك محركان من نوع GAZ- 49B، وكلُّ منهما ذو 6 سلندر، يبرد بالماء، قوّته 90 حصاناً، مع سرعة 3400 دورة، في الدقيقة.
• أجهزة نقل الحركة: يدوياً ذات أربع سرعات أمامية، وسرعة واحدة خلفية.
• النظام الكهربائي: 12 فولتاً.

4. القدرة على البقاء

• التدريع
 التدريع الأمامي العلوي 7 مم، عند زاوية 86 درجة
 التدريع الأمامي السفلي 9 مم، عند زاوية 47 درجة
 التدريع الجانبي العلوي 7 مم، عند زاوية 35 درجة
 التدريع الجانبي السفلي 7 مم، عند زاوية صفر درجة
 التدريع الخلفي العلوي 5 مم، عند زاوية 65 درجة
 التدريع الخلفي السفلي 7 مم، عند زاوية صفر درجة
 تدريع البرج 7 مم، عند زاوية 86 درجة
 تدريع القاع الأمامي 5 مم
 تدريع القاع الخلفي 5 مم
 تدريع البرج الأمامي غير معلوم ـ "7 مم، حتى 43 درجة"
 تدريع البرج الجانبي غير معلوم ـ "7 مم، حتى 36 درجة"
 تدريع البرج الخلفي غير معلوم ـ "7 مم، حتى 36 درجة"
 تدريع سقف البرج غير معلوم ـ "7 مم"
• التجهيزات الإضافية
- أجهزة تعمل بالأشعة تحت الحمراء.
- مضخات كهربائية، لضخ الماء.
- بكرة رفع، للمساعدة على عمليات الإخلاء الذاتي.

5. تطور العربة:

هناك نوعان من الناقلـة BTR-60 P: الأول، هو BTR-60 PU، وهو عربة قيادة، مزودة بأجهزة لاسلكية إضافية؛ والثاني، هو BTR-60 PB، للمراقبة الجوية المتقدمة، وهو غير مسلح؛ ولكنه مزوَّد بمولد كهربائي يلائم تجهيزات الاتصال الإضافية للعربة.


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0
ناقلة الجند المدرعة BTR - 152 :



صُنع النموذج BTR-152، بعد نهاية الحرب العالمية الثانية، لتأمين حاجة الروس إلى ناقلة أفراد مدرعة، وبدأ استخدامه عام 1950. وعلى الرغم من أن النوعBTR- 60 P 8×8، استبدل به، في أغلب فرق المشاة الروسية المحمولة، إلا أنه ظل قيد الاستعمال، بأعداد كبيرة، خارج روسيا.
صنعت الناقلة BTR-152، على هيكل نموذجي، من نوع 151-ZLL- 6×6؛ لكن هيكل العربات اللاحقة، كان من نوع 151-ZLL- 6×6
تميزت العربة BTR-152 F1، بتزويدها بآلة رفع، في مقدمتها؛ وبجهاز مركزي، لتغيير ضغط الهواء في الإطارات، مزوداً بأنابيب هوائية. أما النموذج الثالث BTR-152 F2، فلم يزود بآلة رفع؛ وإنما زوِّد بأنابيب هوائية داخلية، لتغيير ضغط الهواء في الإطارات. وزوِّد النموذج الرابع BTR-152 F3، بآلة رفع، في مقدمته؛ وبأنابيب داخلية؛ وبجهاز للقيادة الليلية، يعمل بالأشعة تحت الحمراء.
وبدأ إنتاج النموذج BTR-152 K، عام 1961؛ وكان مماثلاً للنوع BTR-152 F3؛ لكنه زوِّد بغطاء مدرع لغرفة الجُند.
أما النوع BTR-152 U، فكان عربة قيادة، سقفها مرتفع، يسمح لضباط الأركان بالعمل وقوفاً. وكانت تحمل مولداً، لشحن الأجهزة اللاسلكية الإضافية اللازمة.
وثمة نوع آخر من العربة BTR-152، مضاد للطائرات، ومعروف بالنوع BTR-152 A؛ وهو مسلح برشاشَين ثقيليَن، من عيار 14.5 مم، من النوع LBV، مركبَين في برج، يتحرك يدوياً، ويدور دورة كاملة 360 درجة، ويتحرك من - 5 درجات إلى + 80 درجة. والمعدل النظري لرماية كلٍّ من هذَين الرشاشَين الثقيلَين، يبلغ 600 طلقة، في الدقيقة؛ والمعدل العملي 150 طلقة، في الدقيقة؛ والمدى الفعال ضد الطائرات، يبلغ 1400 م؛ والمدى الفعال ضد الأهداف البرية يبلغ أَلْفا متر.
وزوَّد المصريون بعض عرباتهم، من النوع BTR-152، بأربعة مدافع رشاشة، من عيار 12.7 مم، للاستعمال ضد الطائرات. ويُتَّخَذ النموذج الأساس BTR-152، كذلك، ناقلة للحمولات، أو قاطرة مدافع خفيفة وهاون 160 مم.
ولم تزوَّد العربة الأساسية بجهاز، للوقاية من الحرب النووية والبيولوجية والكيماوية؛ ولكن النموذج BTR-152 K، زوِّد به. ومع أن العربة، لم تكن برمائية إلا أنه كان في إمكانها اجتياز الأنهار.

1. بلد المنشأ: الاتحاد السوفيتي "سابقاً".
2. الاستخدام: ناقلة جُند مدرعة "ذات عجل".
3. الدول المستخدِمة: الاتحاد السوفيتي "سابقاً"، أفغانستان، ألبانيا، الجزائر، بلغاريا، كمبوديا، سريلانكا، الصين، الكونغو، كوبا، قبرص، ألمانيا الشرقية "سابقاً"، مصر، غينيا، المجر، الهند، إندونيسيا، إيران، العراق، إسرائيل، منغوليا، كوريا الشمالية، اليمن الشمالي "سابقاً"، منظمة التحرير الفلسطينية، بولونيا، رومانيا، الصومال، السودان، تنزانيا، أوغندا، يوغسلافيا "سابقاً".

المواصفات العامة والفنية

1. المواصفات العامة:

الطاقم فردان
حمولة الأفراد، من دون الطاقم 17 فرداً
وزن العربة، مع تجهيزات القتال (الوزن بالشدة الكاملة) 8.95 أطنان
القدرة النوعية 12.29حصاناً/ طناً
طول العربة 6.55 م
الارتفاع حتى السطح العلوي 2.32 م
ارتفاع بطن العربة عن الأرض 0.295 م
العرض بين العَجل، في الأمام 1.742 م
العرض بين العَجل، في الخلف 1.72 م
الطول بين محورَي العَجل الأمامي والخلفي 3.3م + 1.13م
أقصى سرعة على الطرق 75 كم/ ساعة
أقصى مدى على الطرق 600 كم
السعة الكلية لخزانات الوقود 300 لتر
معدل استهلاك الوقود 0.46 لتر، في الكيلومتر الواحد
اجتياز مانع مائي، لا يزيد عمقه على 0.8 م
صعود مرتفع، زاوية ميله 55 %
اجتياز حاجز رأسي ارتفاعه 0.6 م
عرض العَجل 0.69 م
مقاس الإطارات 1200 × 18

2. قوة النيران/

• التسليح
‎- رشاش: عيار 7.62 مم، من نوع SGMP، مركب في مقدمة غرفة الجُند. ولكن بعض العربات، زوِّدت برشاش ثقيل، من عيار 14.7، دوشكا، أو 14.5 مم، من نوع KPF.
‎- زاوية ارتفاع الرشاش: + 23 درجة.
‎- زاوية انخفاض الرشاش: - 6 درجات.
- أقصى زاوية دوران للرشاش في الاتجاه الأفقي: 90 درجة.
• الذخيرة: 1250 طلقة، من عيار 7.62 مم.

3. خفة الحركة والمناورة

• المحرك: من نوع ZIL-123، ذو 6 سلندر مستقيمة، يبرد بالماء، ويعمل بالبنزين، قوّته 110 أحصنة، مع سرعة 3 آلاف دورة، في الدقيقة.
• أجهزة نقل الحركة: يدوياً، ذات خمس سرعات أمامية، وسرعة خلفية واحدة.
• صندوق النقل: سرعتان.
• النظام الكهربائي: 12 فولتاً.
• البطاريات: بطارية واحدة، جهدها 12 فولتاً.

4. القدرة على البقاء

• ‎التدريع:
- التدريع الأمامي: 13.5مم، حتى زاوية 35 درجة
- التدريع الجانبي: 9 مم، حتى زاوية 7 درجات
- التدريع العلوي: 6 مم، حتى زاوية صفر درجة
- التدريع الخلفي: 7 مم، حتى زاوية صفر درجة
- تدريع القاع: 4 مم




morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0

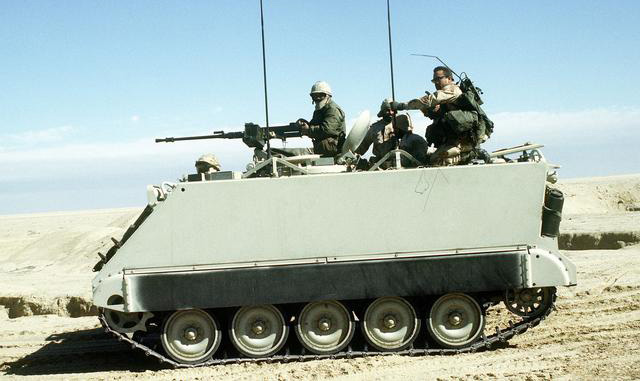

ناقلة الجند المدرعة M 113 :




كانت العربة M 57، أوائل الخمسينيات، هي ناقلة الأفراد المدرعة النموذجية، لدى جيش الولايات المتحدة الأمريكية. وتلتها، عام 1954، العربة M 59. ولكن الاثنتَين، لم تفيا بالغرض؛ فعُمِدَ، عام 1954، إلى هندسة سلسلة جديدة من العربات، التي ظهر النموذجان الأولان منها، عام 1958: ناقلتا الأفراد المدرعتان T 113، التي كان جسمها من الألمنيوم؛ وT 117، التي كان جسمها من الفولاذ.
وفي منتصف عام 1959، ظهر نموذج معدَّل للعربة T 113، سمِّي T 113 E1؛ وقُرِّر الشروع في إنتاجه، فبدأ، فعلاً عام 1960، في مصانع FMC، في "سان خوسيه"، في ولاية كاليفورنيا؛ ولا يزال مستمراً، باسم M 113؛ وهي أول عربة قتال مدرعة، صُنعت من الألمنيوم، تدخل مرحلة الإنتاج. وقد ازداد ما أنتج من هذا النوع، عام 1994، على 60 ألف عربة؛ أسهمت فيها شركة "أوتوميلارا"، في إيطاليا، بصناعة 4 آلاف ناقلة، زوِّد الجيش الإيطالي بقسم منها، وصُدِّر الباقي.
وفي عام 1964، استُبدل إنتاج الناقلة M 113 A1، بإنتاج الناقلة M 113؛ وامتازت الناقلة الجديدة، على الرغم من مشابهتها لتلك القديمة، بأنها زوِّدت بمحرك ديزل، بدلاً من محرك البنزين؛ وباتساع مداها العملي.
وُضعَت الناقلة M 113 A1، عام 1960، في خدمة جيش الولايات المتحدة الأمريكية؛ ويستعملها، كذلك، عدد من جيوش الدول الأخرى.

1. بلد المنشأ: الولايات المتحدة الأمريكية.
2. الاستخدام: ناقلة أفراد مدرعة (على جنزير) برمائية.
3. الدول المستخدِمة: الولايات المتحدة الأمريكية، النمسا، الأرجنتين، بوليفيا، البرازيل، كمبوديا، كندا، شيلي، الدانمارك، الإكوادور، أثيوبيا، ألمانيا، جواتيمالا، اليونان، هايتي، إيران، إسرائيل، إيطاليا، لاوس، لبنان، ليبيا، هولندا، نيوزيلاند، النرويج، باكستان، بيرو، الفيليبين، الصومال، كوريا الجنوبية، أسبانيا، سويسرا، تايلاند، تركيا، أورجواي، فيتنام.

المواصفات العامة والفنية

1. المواصفات العامة

البيان M 113 A 1 M 113 A 2
الطاقم فردان فردان
حمولة الأفراد، من دون الطاقم 11 فرد 11 فرد
الوزن مع تجهيزات القتال "الوزن بالشدة القتالية" 11.070 طناً 11.253 طناً
الوزن من دون تجهيزات القتال 9.630 أطنان 9.957 أطنان
القدرة النوعية 19.27حصاناً/ طناً 18.51 حصانا/ طنا
ضغط العربة على الأرض "الضغط النوعي" 0.54 كجم/ سم2 0.55 كجم/ سم2
طول العربة 4.863 م 4.863 م
الارتفاع الكلي 2.52 م 2.52 م
الارتفاع حتى سطح الجسم 1.85 م 1.85 م
ارتفاع بطن العربة عن الأرض 0.41 م 0.43 م
عرض العربة الكلي 2.686 م 2.686 م
عرض الجنزير 0.381 م 0.381 م
العرض مع الجنزير 2.54 م 2.54 م
العرض بين الجنزير 2.159 م 2.159 م
طول الجزء من الجنزير الملامس للأرض 2.667 م 2.667 م
أقصى سرعة على الطرق 60.7 كم/ ساعة 60.7 كم/ ساعة
أقصى سرعة في الماء 5.8 كم/ ساعة 5.8 كم/ ساعة
أقصى مدى على الطرق 480 كم 480 كم
السعة الكلية لخزانات الوقود 360 لتراً 360 لتراً
اجتياز حاجز رأسي ارتفاعه 0.61 م 0.61 م
عبور خندق حاد الحافة، عرضه 1.68 م 1.68 م

2. قوة النيران:

• التسليح: مدفع رشاش، عيار 12.7 مم، من نوع M 2.
• الذخيرة: أَلْفا طلقة، عيار 12.7 مم.

3. خفة الحركة والمناورة:

• المحرك: ديزل موديل Detroit 6 V-5 3T، ذو 6 سلندر، يبرد بالماء، يعمل بالسولار، قوّته 212 حصاناً، مع سرعة 2800 دورة، في الدقيقة.
• جهاز نقل السرعة: من نوع القضيب الالتوائي، على "أعمدة عصر".
• النظام الكهربي: 24 فولتا.
• البطاريات: بطاريتان، جهد كلٍّ منهما 12 فولتاً.

4. القدرة على البقاء:

• التدريع: يراوح سمك التدريع بين 12و44 مم. وتتميز هذه العربة بأن لها تدريعاً إضافياً مائلاً، جعل قوة تدريعها تراوح بين 50 و60مم.
• القدرة على الغوص في الماء: العربة برمائية، ومجهزة بمجموعة محركات، تدفعها في الماء.
• القدرة على السير ليلاً: مزودة بأجهزة تبث أشعة تحت الحمراء.
• التجهيزات الإضافية
- زوِّدت بأجهزة، تقيها أسلحة التدمير الشامل (النووية والبيولوجية والكيماوية).
- زوِّدت بتجهيزات للتدفئة، عند العمل في الأماكن الباردة.
- زوِّدت بتجهيزات لجرف التربة.
- زوِّدت بدروع إضافية، لوقاية الرشاشات.

التعديل الأخير:

morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0

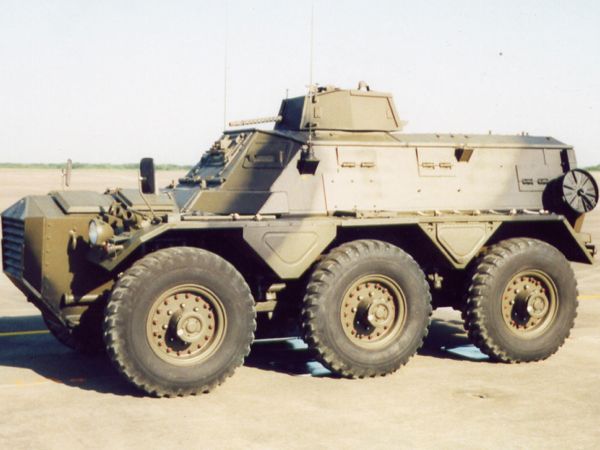

ناقلة الجند المدرعة Alvis Saracen :


بُعَيْد الحرب العالمية الثانية، بدأت مؤسسة بحوث عربات القتال وتطويرها، تهندس سلسلة العربات 6×6، من نوع FV600. ولئن ألغي، عام 1949، النموذجان الأولان من هذه العربات المدرعة: عربة FV601 Saladin، وعربة القيادة FV602 Saladin، فإن العربةFV604 ، أدت دورها، فيما بعد؛ وكذا ناقلة الجُند المدرعة FV603، التي حمـل الموقف في الملايو، في أواخر الخمسينيات، على تطويرها قبل العربة المدرعة FV601 Saladin.
كانت الشركة الراعية لهندسة سلسلة العربات FV600، هي شركة Alvis Limited، في كوفينتري. وقد استكملت النموذج الأول من ناقلة الجُند المدرعة Saracen، عام 1952، وبدأت تنتجها، في ديسمبر من العام نفسه.
كانت العربات الأولى من نوع Mk1، تعمل بمحرك بنزين، نوع رولزرويس، نموذج B80 Mk 3A. وكان برجها مختلفاً اختلافاً طفيفاً، عن الأبراج التي جاءت فيما بعد؛ كما كانت مؤخرته تفتح على الجانبَين بدلاً من الانثناء أفقياً، نحو الأسفل.
وخلال الستينيات، وبداية السبعينيات، كانت العربةSaracen هي ناقلة الجُند الرئيسية، لدى الجيش البريطاني، الذي لم يستبدل بها ناقلة الجُند المدرعة المجنزرة FV432، إلا في بداية عام 1963، بيد أن إنتاجها للتصدير، استمر حتى عام 1972.
بلغ إنتاج ناقلة الجُند المدرعة 1838Saracen عربة، عام 1994-1995. وقد استخدمها الجيش البريطاني، على نطاق واسع، في أيرلندا الشمالية؛ ولكنها سحبت فيما بعد.
وبموجب اتفاقية القوات التقليدية في أوروبا، الموقعة عام 1990، أعلنت وزارة الدفاع البريطانية، أن لدى الجيش البريطاني، 166 ناقلة جُند مدرعة، من نوع Saracen ؛ منها 121 في المملكة المتحدة.
كان آخر استخدام للعربة Saracen ، في الجيش البريطاني، من جانب قوات Saracen، التابعة للسرب 28، من فرقة نقل قوات الجوركا الخاصة، والتي حُلت، في بداية عام 1993.

1. بلد المنشأ: المملكة المتحدة.
2. الاستخدام: ناقلة جُند مدرعة 6×6 "ذات عَجل".
3. الدول المستخدِمة: الدول التي يعتمد تسلّحها على مصادر بريطانية، مثل: إندونيسيا، الأردن، لبنان، ليبيا، نيجيريا، جنوب أفريقيا.

المواصفات العامة والفنية

1. المواصفات العامة FV 60 3

الطاقم فردان
حمولة الأفراد بدون الطاقم 10 أفراد
وزن العربة مع تجهيزات القتال (الوزن بالشدة الكاملة) 10.170 أطنان
وزن العربة من دون تجهيزات القتال 8.640 أطنان
القدرة النوعية 15.73 حصاناً/ طناً
ضغط العربة على الأرض (الضغط النوعي) 0.98 كجم/ سم2
طول العربة 5.233 م
الارتفاع حتى قمة البرج 2.463 م
الارتفاع حتى سطح الجسم 2 م
ارتفاع بطن العربة عن الأرض 0.432 م
عرض العربة 2.95 م
العرض بين العَجل 2.83 م
المسافة بين محورَي العَجل الأمامي والثاني 1.524 م
المسافة بين محورَي العَجل الثاني والثالث 1.524 م
زاوية الانحراف للعربة، وهي متوقفة 53 درجة
أقصى سرعة على الطرق 72 كم/ ساعة
أقصى مدى على الطرق 400 كم
السعة الكلية لخزانات الوقود 200 لتر
اجتياز مانع مائي، من دون تجهيزات، لا يزيد عمقه على 1.07 م
اجتياز مانع مائي، مع التجهيزات، لا يزيد عمقه على 1.98 م
صعود مرتفع، زاوية ميله 42 %
اجتياز حاجز رأسي، ارتفاعه 0.46 م
عبور خندق حاد الحافة، عرضه 1.52 م
نصف قطر الدوران 7 م
مقاس الإطارات 1200 × 20

2. قوة النيران

• التسليح:
- مدفع رئيسي: عيار 7.62 مم.
- رشاش مساعد: عيار 7.62 مم.
- زاوية انخفاض المدفع الرئيسي: - 8 درجات.
• الذخيرة: 3 آلاف طلقة، من عيار 7.62 مم.

3. خفة الحركة والمناورة

• المحرك: من نوعRolls - Royce B 80 MK 6A ، ذو 8 سلندر، يعمل بالبنزين، قوّتة 160 حصاناً، مع سرعة 3750 دورة، في الدقيقة.
• صندوق السرعات: له خمس سرعات
• أجهزة نقل الحركة: هيدروليكياً.
• نظام التعليق: من نوع القضيب الالتوائي، على أعمدة عصر.
• البطاريات: بطاريتان، جهد كل منهما 12 فولتاً.

4. القدرة على البقاء:

• التدريع: الدرع مصنوع من الفولاذ الملحوم، سمْكه يراوح بين 8 و16 مم، كالآتي:
- التدريع الأمامي المغطى 12 مم، عند زاوية 40 درجة.
- التدريع الخلفي المغطى 10 مم، عند زاوية 40 درجة.
- التدريع الجانبي المغطى 12 مم، عند زاوية 20 درجة.
- التدريع العلوي 8 مم.
- تدريع البرج من الأمام 16 مم، عند زاوية 15 درجة.
- تدريع البرج من الأجناب 16 مم، عند زاوية 15 درجة.
- تدريع مؤخرة البرج 16 مم، عند زاوية 15 درجة.
- التدريع العلوي للبرج 8 مم.

5. تطور العربة: طُوِّرت عدة نماذج منها، مثل: عربات القيادة، عربات الإخلاء


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0
ناقلة الجند المدرعة BTR – 80 :




ناقلة الجند المدرعة BTR-80، هي ناقلة جند مدرعة خفيفة، بمحرك يعمل بوقود الديزل؛ روسية الصنع، وموجودة بالخدمة منذ عام 1984. وهي مجهزة للاستخدام البرمائي. ويتوفر لها حماية مشتركة ضد تأثير أسلحة التدمير الشامل. يتكون طاقم التشغيل من ثلاثة أفراد. ويمكنها حمل جماعة من المشاة تتكون من سبعة أفراد.
الناقلة BTR – 80 ، مخصصة لنقل الجند في ميدان القتال، وتوفير نيران إسناد قريبة. ويمكنها تنفيذ مهام الاستطلاع والدوريات. تتفوق الناقلة BTR – 80 على النوعَين السابقين لها BTR-70 , BTR-60، وتتميز عنهما بهيكل أكثر اتساعاً، وببرج ذي زاوية نيران مرتفعة ، وبمحرك قوي يعمل بوقود الديزل، وبوجود قاذف خلف البرج يمكنه إطلاق القنابل اليدوية ومقذوفات الدخان.
تنتج بعض أنواع الناقلة BTR – 80 بمواصفات خاصة، مثل تزويدها بمدفع عيار 30 مم، ورشاش متحد المحور مع المدفع عيار 7.62 مم، وأجهزة تسديد تعمل بالأشعة دون الحمراء، وأجهزة تسديد نهارية متطورة، وأربع قواذف للصاروخ الموجه المضاد للدبابات، من النوع Kornet، وجهاز لنفخ وضبط ضغط الدواليب.
محرك الناقلة BTR-80 له أداء أفضل من محركات النوعَين السابقين، وهو أقلّ عرضة لخطر الحريق، وقدرتة260 حصاناً، ويدفع الناقلة بسرعة تصل إلى 80 كم / ساعة على الطرق الممهدة، و 9 كم / س وهي طافية فوق الماء. أقصى مدى للناقلة 600 كم على الطرق. والناقلة مزودة بنظام إلى لمكافحة الحريق، ومعدات إخفاء وتمويه.

1. بلد المنشأ: روسيا.
2. الاستخدام: ناقلة جند مدرعة خفيفة برمائية. تستخدم في نقل الجند في ميدان القتال، ويمكن استخدامها في الاستطلاع والدوريات.
3. الدول المستخدِمة: روسيا والمجر واثنتان وعشرون دولة أخرى.

المواصفات: العامة والفنية

1. المواصفات العامة

الطاقم: فردان.
النوع: 8 × 8.
السعة من الأفراد: 7 أفراد.
وزن الناقلة، مع تجهيزات القتال: 13.6 طناًً.
الوزن النوعي: 19.1 حصاناً / طناً.
طول الهيكل: 7.55 م.
الارتفاع الكلي للناقلة: 2.41 م.
العرض الكلي للناقلة: 2.95 م.
الاتساع بين العجل: 2.4 م.
ارتفاع باطن العربة عن سطح الأرض: 0.475 م.
أقصى سرعة على الطرق الممهدة: 85 كم / س.
أقصى سرعة على الطرق غير الممهدة: 40 كم / س.
السرعة عند عبور المجاري المائية: 9 كم / س.
أقصى مدى: 600 كم.
اجتياز مانع رأسي، ارتفاعه: 0.5 م.
اجتياز خندق، اتساعه: 2 م.
تسلق مرتفع، ميله: 30 درجة.
السير على طريق، ميله: 25 درجة.

2. قوة النيران

• التسليح
- مدفع رئيسي: عيار 14.5 KPVT.
- معدل النيران: 150 طلقة / د.
- أقصى زاوية ارتفاع للمدفع الرئيسي: + 60 درجة.
- أقصى زاوية انخفاض للمدفع الرئيسي: - 4 درجات.
- الرماية أثناء الحركة: مزودة بأجهزة توازن للرماية أثناء الحركة.
- رشاش متحد المحور مع المدفع الرئيسي: عيار 7.62 مم PKT.
- أقصى مدى: 1500 م.
- أقصى مدى فعال، نهاراً: 1000 م.
- معدل النيران: 250 طلقة / د.
• الذخيرة
- 50 طلقة عيار 14.5 مم جاهزة.
- 450 طلقة عيار 14.5 مم مخزنة.
- 2000 طلقة عيار 7.62 مم.
• أجهزة التسديد و الرؤية
- جهاز رؤية نهارية: TNPO-115.
- جهاز التسديد: PAB-2M.
- جهاز رؤية حرارية: TNP-165A.

2. خفة الحركة والمناورة

• المحرك: 7403.
• قدرة المحرك: 260 حصاناً.

3. القدرة على البقاء

• سمك الدرع: 12.7 مم من الصلب.
• الوقاية من أسلحة التدمير الشامل: مزودة بأجهزة حماية من أسلحة التدمير الشامل.
• جهاز الإطفاء الآلي للحريق: مزودة بنظام لإطفاء الحرائق.

4. التجهيزات الإضافية
• أجهزة الاتصال اللاسلكية: R-173.
• جهاز الملاحة: مزودة بجهاز ملاحة.
• جهاز اتصال داخلي: مزودة بأجهزة اتصال داخلي.
• جهاز الإعاقة الكهروبصرية: 6 × 81 مم.

5. النماذج المختلفة

• الناقلة BTR – 80A: أنتجت عام 1993. وزودت ببرج حديث مشابه لبرج الناقلة الألمانية Marder، يحتوي مدفع 2A42 عيار 30مم، ورشاشاً متحد المحور معه عيار 7.62مم، وجهاز تسديد ليلي ونهاري من النوع TNP-2. وتستخدم دوإلىب مقاومة للطلقات النارية من النوع K1- 126.
• الناقلة BTR – 802: مزودة بمدفع عيار 14.5مم، بدلاً من المدفع عيار 30 مم.
• الناقلة :BTR - 80K مخصصة كناقلة قيادة، مزودة بأجهزة اتصال لاسلكية من الأنواع R-159, R-R3P, R-174، وجهاز التخاطب الداخلي R-174، ومزودة بمساعدات ملاحية، وصارٍ ارتفاعه 11م. وهي مصممة لتمكن القائد من قيادة وحداته الفرعية، والاتصال بقيادات المستوي الأعلى، ولذلك زودت ببعض المعدات الإضافية، مثل مجموعة هوائيات للتردد فوق العإلى وجهاز للتميز والتعارف مع القوات الصديقة، وجهاز ملاحة برية من النوع TNA-4، وجهاز تسديد ليلي من النوع TNP- 165A.


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0

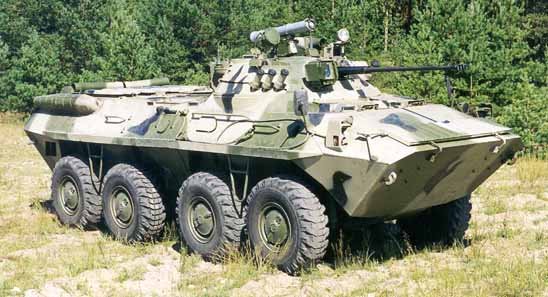

ناقلة الجند المدرعة B T R – 90 :


عرض الجيش الروسي، في عام 1994، الناقلة BTR–90، الصورة الرقم 2، التي تتميز بهيكل أعلى وأعرض قليلاً من هيكل الناقلة BTR – 80، وبمقدمة مدببة تشبه مقدمة الناقلة LAV-25P. ناقلة الجند الحديثة BTR-90 مزودة بأربعة أنواع من الأسلحة، مركبة كلّها في قسم واحد من الناقلة، فهي مزودة بمدفع رئيسي، ورشاش، وقاذف للقنابل اليدوية، ونظام لإطلاق الصواريخ الموجهة ضد الدبابات؛ هذا التسليح يسمح للناقلة بالتعامل مع العدائيات المختلفة، مثل الدبابات، وقطع المدفعية، وآليات قتال المشاة المدرعة، والطائرات العمودية، وأفراد المشاة، على مسافة تزيد على أربعة كيلومترات، من الثبات أو من الحركة.
إن طاقة الحمل العالية، والسعة الحجمية التي تصل إلى 12 م3 للناقلة، المزودة بثمانية إطارات، تسمح بنقل أنواع أثقل من الأسلحة، مثل المدافع المضادة للدبابات، والمدفع عيار 120مم، إضافة إلى صواريخ مضادة للطائرات أو الدبابات. يمكن للناقلة BTR – 90 أن تتحرك على الطرق الممهدة بسرعة تصل إلى 100 كم/ س، وأكثر من 50 كم/ س على الطرق غير الممهدة. كما يمكنها الاستمرار في الحركة وإطاراتها مصابة، ويمكنها اجتياز الموانع المائية بسهولة حيث إنها مزودة بمحركَين للدفع المائي.

1. بلد المنشأ: روسيا.
2. الاستخدام: ناقلة جند متطورة برمائية. يمكنها التعامل مع الدبابات، والطائرات العمودية، ومصادر النيران المختلفة.
3. الدول المستخدِمة: روسيا.

المواصفات: العامة والفنية

1. المواصفات العامة

الطاقم: فردان
النوع: 8 × 8.
السعة من الأفراد: 8 أفراد
وزن الناقلة، مع تجهيزات القتال: 21 طناً.
الوزن النوعي: 24.8 حصاناً / طناً.
السعة الحجمية: 12 م3.
أقصى سرعة على الطرق الممهدة: 100 كم/ س.
أقصى سرعة على الطرق غير الممهدة: 50 كم/ س.
السرعة عند عبور المجاري المائية: 9 كم/ س.
أقصى مدى: 700 كم.
اجتياز مانع رأسي، ارتفاعه: 0.8 م.
اجتياز خندق، اتساعه: 2.2 م.
تسلق مرتفع، ميله: 30 درجة.
السير على طريق، ميله: 25 درجة.

2. قوة النيران

• التسليح
 مدفع رئيسي: عيار 30 مم 2A42.
 معدل النيران: 300 طلقة / د.
 أقصى زاوية ارتفاع للمدفع الرئيسي: + 75 درجة.
 أقصى زاوية انخفاض للمدفع الرئيسي: - 5 درجات.
 الرماية أثناء الحركة: مزودة بجهاز توازن للتحكم في الرماية أثناء الحركة.
 رشاش متحد المحور مع المدفع الرئيسي: عيار 7.62 مم PKT.
 أقصى مدى: 1500 م.
 أقصى مدى فعال، نهاراً: 1000 م.
 معدل النيران: 250 طلقة / د.
 قاذف القنابل: AG-17.
• الذخيرة
 50 طلقة عيار 30 مم جاهزة.
 450 طلقة عيار 30 مم مخزنة.
 2000 طلقة عيار 7.62 مم.
 400 قنبلة لقاذف القنابل.

3. خفة الحركة والمناورة

• المحرك: ديزل توربيني.
• قدرة المحرك: 500 حصان.

4. القدرة على البقاء

• سمك الدرع: من 6 إلى 12 مم من الصلب.
• الوقاية من أسلحة التدمير الشامل: مزودة بأجهزة حماية من أسلحة التدمير الشامل.
• جهاز الإطفاء الآلي للحريق: مزودة بنظام لإطفاء الحرائق.

5. التجهيزات الإضافية

• أجهزة الاتصال اللاسلكية: مزودة بأجهزة اتصال لاسلكية خارجية.
• جهاز الملاحة: مزودة جهاز ملاحة.
• جهاز اتصال داخلي: مزودة بجهاز اتصال داخلي.
• جهاز الإعاقة الكهروبصرية: 6 × 81 مم.


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0
ناقلة الجند المدرعة Stryker :






مجموعة ناقلات الجند المدرعة Stryker، هي مجموعة من المدرعات التي يمكن نقلها جواً بواسطة طائرة النقل C-130. بنتها شركة GM GDLS لمصلحة القوات البرية الأمريكية. وهي مصممة على أساس المدرعة الخفيفةGM LAV III، التي دخلت الخدمة في أوائل عام 2001. وهي كذلك تشبه المدرعة السويسرية Piranha III. المدرعة Stryker، تجمع بين إمكانية الانتشار السريع، وقدرة عالية على البقاء والسلامة، مع درجة مميزة من المرونة. بدأت شركة G M تسليم العربات المدرعة Stryker، إلى الجيش الأمريكي منذ أبريل عام 2002؛ وفاق عدد العربات التي دخلت الخدمة حتى نهاية عام 2002، 200 عربة. وهي أول عربة عسكرية تدخل الخدمة منذ دخول الدبابة Abrams في عام 1980. وقد استخدمت هذه العربات في مناورة خلال شهرَي يوليه وأغسطس عام 2002، نقلت خلالها بواسطة الطائرات C-17 وC-130.
الناقلة من النوع 8 × 8. ويمكن تشغيلها بنقل الحركة على أربعة دواليب فقط. ويبلغ وزنها 19 طناً، ويمكنها التحرك بسرعة 100 كم/ س على الطرق الممهدة، ويبلغ أقصى مدي لها 500 كم. وتستخدم درعاً محيطاً، يبلغ سمكه 14.5مم، يوفر الحماية للطاقم وللجنود ضد طلقات المدافع الرشاشة، وقذائف الهاون وشظايا القنابل. ويمكن تسليح الناقلة بمدفع رشاش من العيار 0.5 بوصة، وقاذف قنابل عيار 40 مم من النوع MK 19، أو مدفع رشاش عيار 7.62 مم من النوع M K 240. وهي مزودة كذلك بأربع قواذف لقنابل الدخان من النوع M 6.
الناقلة مزودة بوسائل اتصال رقمية، تسمح بالاتصال بالعربات المناظرة بواسطة نقل الرسائل المكتوبة، وتبادل الخرائط، وكذلك مع المستويات الأعلى. الخرائط المتبادلة تظهر موقع الناقلة في الميدان، ويمكن للقائد وضع علامات مميزة على قوات ومواقع العدو، حتى يمكن للقادة الآخرين الاطلاع عليها في الوقت نفسه.

1. بلد المنشأ: الولايات المتحدة الأمريكية.
2. الاستخدام: ناقلة جند مدرعة، يمكن نقلها جواً.
3. الدول المستخدِمة: الولايات المتحدة الأمريكية.

المواصفات: العامة والفنية

1. المواصفات العامة

الطاقم: فردان.
النوع: 8 × 8.
السعة من الأفراد: 9 أفراد.
وزن الناقلة، مع تجهيزات القتال: 16.5 طناً.
القدرة النوعية: 21.2 حصاناً / طناً.
الطول: 6.98 م.
العرض: 2.718 م.
الارتفاع: 2.64 م.
أقصى سرعة على الطرق الممهدة: 100 كم / س.
أقصى مدى: 502 كم.
اجتياز مانع رأسي، ارتفاعه: 0.58 م.
تسلق مرتفع، ميله: 30 درجة.
السير على طريق، ميله: 60 درجة.
اجتياز خندق، عرضه: 1.98 م.

2. قوة النيران

• التسليح
 مدفع رشاش: MK240 عيار 7.62 مم.
 أو مدفع رشاش: M2 عيار 0.5 بوصة.
 أو قاذف القنابل اليدوية: MK19 عيار 40 مم.
 الرماية أثناء الحركة: مزودة بجهاز توازن للتحكم في الرماية أثناء الحركة.

3. خفة الحركة والمناورة

• قدرة المحرك: 350 حصاناً.
• نوع الوقود: ديزل.
• عدد السرعات الأمامية: 6.
• عدد السرعات الخلفية: 1.

4. القدرة على البقاء

• سمك الدرع: مقاوم للقصف المكثف من أسلحة عيار 14.5 مم.
• الوقاية من أسلحة التدمير الشامل: مزودة بأجهزة للحماية من أسلحة الدمار الشامل.
• جهاز الإطفاء الآلي للحريق مزودة بأجهزة إطفاء لإخماد الحرائق.

5. التجهيزات الإضافية

• أجهزة الاتصال اللاسلكية: SINCGARS.
• جهاز تحديد المحل: EPLRS.
• حاسب آلي للقائد: FBCB2.
• جهاز الملاحة: AN/PSN-11 PLGR.


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0

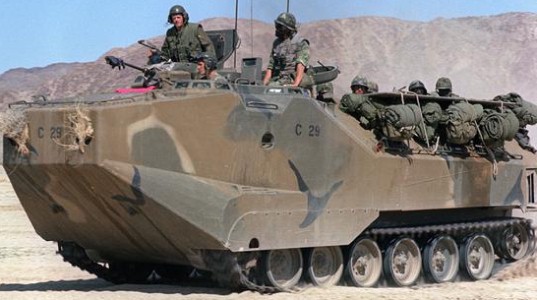

عربة الاقتحام البرمائية LVTP 7A1 :








كانت عربة الاقتحام البرمائية النموذجية، لدى مشاة البحرية الأمريكية، في الخمسينيات، هي LVTP-5. وعلى الرغم من أنها كانت تمثل تقدماً، بالنسبة إلى كل ما سبقها من هذا النوع، فإنه كان من الصعب استمرارها في الخدمة.
طلبت قوات مشاة البحرية الأمريكية، عام 1964، تصنيع عربة جديدة؛ واختيرت شركة FMC، لتصنيع 17 نموذجاً منها.
واكتمل أولها باسم TPX-12، وجرِّب، عام 1967، في آلاسكا، وبنما. ووقعت شركة FMC، عام 1970، عقداً لإنتاج 942 عربة منها، حملت اسم LVTP-7. واكتملت الدفعة الأولى من هذه العربات، في أغسطس 1971؛ واستمر الإنتاج حتى شهر سبتمبر 1974. وفي التاريخ نفسه، حُلت العربة LVTP-7، محل العربة LVTP-5؛ وأصبحت عربة الإنزال المدرعة لدى وحدات مشاة البحرية الأمريكية؛ تنقل قوات البحرية من السفن إلى الشاطئ، ومنه إلى أهدافها.

1. بلد المنشأ: الولايات المتحدة الأمريكية.
2. الاستخدام: عربة قتال مشاة البحرية الأمريكية.
3. الدول المستخدِمة: تستخدمها الدول التالية، طبقاً لنوع النموذج، كالآتي:
النموذج LVTP 7
الدولة عربة نقل الأفراد عربة القيادة عربة الاستطلاع الإجمالي
الأرجنتين 19 1 1 21
إيطاليا 24 1 - 25
كوريا الجنوبية 53 5 3 61
تايلاند 12 - - 12
أسبانيا 16 2 1 19
فنزويلا 9 1 1 11
الإجمالي 133 10 6 149
النموذج AAV 7A1
الدولة عربة نقل الأفراد عربة القيادة عربة الاستطلاع الإجمالي
البرازيل 10 1 1 12
كوريا الجنوبية 41 1 - 42
تايلاند 18 2 1 21
الولايات المتحدة الأمريكية 1153 106 64 1323
الإجمالي 1222 110 66 1398

المواصفات العامة والفنية:

1. المواصفات العامة

الطاقم 3 أفراد
حمولة الأفراد 25 فرداً
الوزن بالحمولة 22.838 - 23.991 طناً
الوزن من دون الحمولة 17.441 - 18.663 طناً
القدرة النوعية 17.51 - 16.67 حصانا/ طناً
ضغط العربة على الأرض " الضغط النوعي " 0.57 - 0.56 كجم/ سم2
طول العربة 7.943 م
ارتفاع العربة 3.263 م
ارتفاع بطن العربة عن الأرض 0.406 م
عرض العربة 3.270 م
العرض من داخل الجنزير 2.609 م
عرض الجنزير 0.533 م
طول الجزء من الجنزير الملامس للأرض 3.940 م
أقصى سرعة 64 - 72.42 كم / ساعة
أقصى سرعة في الماء، بوساطة المحرك النفاث 13.5 - 13.2 كم / ساعة
أقصى سرعة في الماء، من دون المحرك النفاث 7.2 كم / ساعة
أقصى مدى ، مع سرعة 40 كم / ساعة 482 كم
السعة الكلية لخزانات الوقود 681 - 647 لتراً
أقصى مدى للعربة، في الماء 7 ساعات
اجتياز حاجز رأسي، ارتفاعه 0.914 م
صعود مرتفع، زاوية ميله 60 %
السير على ميل جانبي ، زاويته 40 %
عبور خندق حاد الحافة، عرضه 2.438 م

2. قوة النيران

• التسليح
- مدفع رئيسي: عيار 12.7 مم.
- أقصى زاوية انخفاض للمدفع الرئيسي: + 60 درجة.
- أقصى زاوية انخفاض للمدفع الرئيسي: - 15 درجة.
- أقصى زاوية دوران للمدفع الرئيسي، في الاتجاه الأفقي: - 360 درجة.
• الذخيرة ألف طلقة، من عيار 12.7 مم .
• إدارة البرج: يدويا / كهروهيدورليكياً بوساطة الرامي

3. خفة الحركة والمناورة

• المحرك: ديزل موديل 8 V-53 ، ذو 8 سلندر، قوتّه 400 حصان مع سرعة 2800 دورة في الدقيقة.
• النظام الكهربائي: 24 فولتاً
• البطاريات: 4 بطاريات، جهد كل منها 12 فولتاً

4. القدرة على البقاء

• التدريع:
الجسم مصنوع كله من الألمونيوم الملحوم. ويختلف سمك التدريع باختلاف أجزاء العربة، كالآتي:
- التدريع الجانبي 31-45 مم.
- التدريع العلوي 30 مم.
- التدريع الخلفي 35 مم.
- التدريع السفلي 30 مم.
• الإخفاء أثناء التحرك : زوِّدت العربة AAV7A1 بتجهيزات خارجية، لقواذف دخان، تنفث ستارة دخانية، تخفي التحركات.

5. النماذج الأخرى للعربة

• النموذج LVTR-7 عربة معدة لإصلاح الدبابات.
• النموذج LVTC-7 عربة خصت بها القيادة.


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0
العربة المدرعة الخفيفة VAB :



في أواخر الستينيات، قرر الجيش الفرنسي تجهيز وحدات المشاة، بعربات مجنزرة وأخرى ذات عَجل. وكـان مـن المقرر، أن تضم الوحدات الآلية العربات المجنزرة AMX - 10P ICV، التي كـانت قيـد التطوير، والوحدات الباقية ناقلات جُند مدرعة؛ إذ إن العربات AMX - 10P ICV باهظة النفقات، بالغـة التعقيد، النسبة إلى العديد من المهام، التي كان من المفترض أن تنهض بها.
وفي السبعينيات، طالب الجيش الفرنسي، بحيازة المركبة VAB، التي تفي بمتطلبات وحدات المشـاة المتبقية، ويمكنها الاطلاع بسلسلة واسعة من المهام، منها استخدامها ناقلـة جُند مدرعـة، وناقلة شـحن، وعربة لجر مدافع الهاون.
وتحقيقاً لهذا المطلب، صنعت شركتا Panhard And Saviem، ومجموعة Renault ، نموذجاً أوليـاً لعربتَي 4×4 و6×6، عامَي 1972 و1973. بادر القسم الفني، في القوات البرية، اختبار العربات، في الفترة ما بين مايو 1973 وبداية عام 1974؛ وفي مايو 1974، اختِيرت العربة 4×4. وتسـلّم الجيـش الفرنسي، عام 1976، أول إنتاج من هذه العربات.
ويمكن صناعة نحو 50 عربة VABـ 4×4 و6×6 كل شهر "للجيش الفرنسي وللتصدير". وكان أكبر طلب للتصدير، حتى ذلك الوقت، 394 عربة، من المغرب؛ ويتضمن ناقلات جُند مدرعة ومركبات قيادة.
وفي معرض "ساتور"، لمعدات الدفاع، الذي أقيم في يونيه 1990، عُرض، للمرة الأولى، الجيل الجديد من العربة VAB، في شكلَيها 4×4 و6×6. وقد طوِّر هذا الجيل الجديد، بتمويل الشركات، متعاونة مـع الجيش الفرنسي. وستكون العربة الجديدة، هي الوريث الحديث للعربة الأمّ VAB.
وسيتمكن عملاء العربة VAB من إعادة تصنيع الجيل الأول منها، وتطويره حسب مواصفات الجيل الجديد. إضافة إلى الحصول على أنواع جديدة؛ من العربات؛ وستقوم كلها على الهيكل الأساسي الجديد.
وفي منتصف عام 1994، لم تُقدم طلبات مؤكدة، للحصول على عربات من الجيل الجديد. ونتيجة لإعادة هيكلة الصناعة الفرنسية، تَعد شركة "جيات" للصناعات، هي المسؤولة عن إنتاج العربات من عائلة VAB وتسويقها.
وقد استخدم الجيش الفرنسي. والجيش القطَري، العربة VAB، أثناء عملية "عاصفة الصحراء"، لتحرير الكويت في بداية عام 1991. وقد واجهت العربات VAB، المزوَّدة بصواريخ موجَّهة مضادة للدبابات، من نوع HOT، بنجاح، العربات القتالية العراقية، خلال هذه الحرب.
ومع حلول منتصف عام 1994، تجاوز إجمالي إنتاج عائلة VAB نحو 5 آلاف عربة، من نوعَـي 4×4 و6×6، للأسواق الداخلية والخارجية، منها 4050 للجيش الفرنسي.
كان المتعاقد الرئيسي هو شركة SMS، المكونة من شـركتَي Renault Vehicles Industries و Mechanique Creusot-Loire. ويتولى عملية التسويق، في الوقت الحالي، شركة جيات للصناعات Giat Industries؛ ويسير الإنتاج بمعدلات بطيئة، في Saint Chamond.

1. بلد المنشأ: فرنسا.
2. الاستخدام: تستخدم عربة قيادة أو استطلاع.
3. الدول المستخدِمة: فرنسا، قطر.
المواصفات العامة والفنية

1. المواصفات العامة:

البيان VAB VAB New
الطاقم فردان فردان
الحمولة من دون الطاقم 10 أفراد 10 أفراد
الوزن مع تجهيزات القتال "الوزن بالشدة القتالية" 13 - 14.2 طناً 13.6 - 14.8 طناً
الوزن من دون تجهيزات القتال 10.2 - 11.4 طناً -
القدرة النوعية 16.92 - 15.49 حصاناً/ طناً 18.5 - 17 حصاناً/ طناً
طول العربة 5.98 م 6.102 م
الارتفاع حتى أعلى قمة من أعلى 2.06 م 2.1 م
ارتفاع بطن العربة عن الأرض، عنـد محـور العجَل 0.4 م 0.4 م
ارتفاع بطن العربة عن الأرض، عنـد سطح الجسم السفلي 0.5 م 0.5 م
عرض العربة 2.49 م 2.5 م
العرض بين العَجل 2.035 م -
المسافة بين محور العَجل الأمـامي والمحـور الثاني 1.5 م 1.5 م
المسافة بين محور العجل الثاني والمحور الثالث 1.5 م 1.5 م
زاوية انحراف العربة، وهي متوقفة 45 درجة 45 درجة
زاوية انحراف العربة، لدى تحرُّكها 45 درجة 45 درجة
أقصى سرعة على السرعة:
الخامسة، 92 كم/ ساعة
الرابعة، 58 كم/ ساعة
الثالثة، 34 كم/ ساعة
الثانية، 20 كم/ ساعة
الأولى، 12 كم/ ساعة
الخلفية، 13 كم/ ساعة 110 كم / ساعة
أقلّ سرعة - 4 كم/ ساعة
السرعة في الماء 7 كم/ ساعة والعربة؛ برمائية -
أقصى مدى 1000 كم 1000 كم، عند سرعة 60 كم/ ساعة
السعة الكلية لخزانات الوقود 300 لتراً 280 لتراً + 4 خزانات سعة كلٍّ منها 20 لتراً
صعود مرتفع، زاوية ميله 50 % 60 %
السير على ميل جانبي، زاويته 35 % 40 %
عبور خندق حاد الحافة، عرضه غير معلوم - 1 م غير معلوم - 1 م
نصف قطر الدوران 9 م -
اجتياز حاجز رأسي، ارتفاعه 0.5 م 0.5 م
مقاس الإطارات 1400×R 20-Run-Flat 1400×20-Run-Flat

2. خفة الحركة والمناورة:

VAB VAB New
• المحرك: Renault MIDS 06-20-45 Renault MIDR 06-02-26
ذو 6 سلندر، يعمل بالسولار، يبرد بالماء، قوّته 220 حصاناً، مع سرعة 2200 دورة، في الدقيقة. ديزل، يبرد بالماء، قوّته 250 حصاناً، مع سرعة 2500 دورة، في الدقيقة.
• أجهزة نقل السرعة: مزوَّد بخمس سرعات أمامية، وسرعة واحدة خلفية. مزوَّد بخمس سرعات أمامية، وسرعة واحدة خلفية.
• أجهزة نقل الحركة: يعمل بنظام هيدروليكي. يعمل بنظام هيدروليكي.
• نظام التعليق: قضيب التوائي، على أعمدة عصر. قضيب التوائي، على أعمد عصر.
• النظام الكهربائي: 24 فولتاً. 24 فولتاً.
• البطاريات: 4 بطاريات، جهد كلٍّ منها 12 فولتاً. 4 بطاريات، جهد كلٍّ منها 12 فولتاً


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0
عربة القتال المدرعة Warrior :




الاقتراح المبدئي، الذي قُدم عام 1967، لدراسة حاجة الجيش البريطاني، في المستقبل، إلى ناقلة جُند مدرعة ـ تبعه دراسة جدوى داخلية، اضطلعت بها وزارة الدفاع، في عامَي 1968 و1971.
وبعد الشروع في تنفيذ المشروع، وتحديد البرنامج المتاح له، في الفترة بين 1972 و1976. عُهد إلى شركة GKN Sankey، عام 1977 – 1978، بتسويق العربات MCV - 80.
وفي عام 1978، أجري تقييم للعربة الأمريكية XM2، المعروفة بعربة المشاة المقاتلة Bradly. وفي العام التالي، بدأ التطوير الكامل للعربة MCV- 80؛ وتواصلت، في الوقت نفسه، دراسة العربة الأمريكية XM2.
وفي يونيه 1980 صدر البيان البرلماني التالي، في شأن استبدال ناقلة الجُند المدرعة، في الجيش البريطاني:
"تستخدم ناقلات الجُند المدرعة، الحالية، وهي من سلسلة عربات FV432، في الجيش، منذ الستينيات؛ ولابّد من استبدالها، بداية منتصف الثمانينيات. وهناك عربتان، دُرستا، لهذا الغرض، وهما: عربة القتال الآلي MCV-80، التي هندستها الشركة البريطانية GKN Sankey؛ وعربة قتال المشاة، الأمريكية، التي ستُصنع بموجب ترخيص، في هذه البلاد".
وبعد تقييم دقيق للعربتَين، من النواحي العملياتية والمالية والصناعية، تقرر اختيار العربة MCV-80. وتقدَّر نفقات هذا البرنامج بنحو مليار جنيه إسترليني.
بدأت أعمال الهندسة التفصيلية عام 1977. وبحلول عام 1980، وبعد استخدام وسائل اختبار، مثل التبريد والمخمدات والتعليق، في الدراسة. كانت ثلاثة نماذج أولية منها رهن التجربة.
وفي يناير1984، أعلنت وزارة الدفاع البريطانية، أن المفاوضات مع شركة GKN Sankey، في طلب إنتاج المدرعة المبدئي، يتقدم تقدماً جيداً؛ ولكن الطلبات المستقبلية، ستكون المنافسة فيها مشاعة، أمام الشركة وغيرها من الشركات المؤهلة. وفي الوقت نفسه، أعلن أن وزارة الدفاع ستبرم عقداً مع شركة GKN Defence، لإجراء تطويرات شاملة، على أنواع مختلفة من العربات، بعد استكمال الدراسات الأولية. وصُنعت العربة في خدمة الجيش البريطاني، في نوفمبر 1984، بعد الجدارة والثقة الفائقتَين، اللتَين حازتهما، أثناء فترة التجارب، اللتين تجاوزتا الغاية من العربة.
وبحلول عام 1984، كانت عشرة نماذج أولية من MCV-80، قد صنعت. وقد أثبت أحدها نجاحاً كبيراً، في الشرق الأوسط، عام 1983؛ وكذلك في إحدى الدول الخليجية، في صيف 1984، حينما قطعت العربة Warrior Platoon Vehicle، مسافة 850 كم، في يومين.
وأدى ذلك تطوير عربة قتال الصحراء Desert Fighting Vehicle، وتزويدها بمدافع، عياراتها 25، و30، و90 مم، وجعل طاقمها من عشرة أفراد.
بدأ إنتاج عربة Warrior في مدينة "تيلفورد"، في يناير 1986؛ واكتمل إنتاج أول دفعه منها، في ديسمبر من العام نفسه، وضمت 290 عربة؛ منها 170 عربة، زُوِّدت بأبراجRARDEN ، وتتسع كلُّ منها لفرديَن، و120 عربة متخصصة. سلمت أول كتيبة عربات Warrior، الجيش البريطاني، بتمام طاقتها العملياتيه، في منتصف عام 1988.
كان من المقرر أن تضم الدفعتان، الثانية والثالثة، 763 عربة، ليبلغ عددها، في الجيش البريطاني، 1053 عربة، مختلفة الأنواع، تكفي لتجهيز 13 كتيبة مشاة آلية.
ونتيجة لخيارات التغيير، وخُفِّض عديد الجيش البريطاني، جُهِّزت ثماني كتائب فقط بهذه العربات: ست في ألمانيا، واثنتان في المملكة المتحدة؛ فهبط المطلوب منها من 1048 إلى 789 عربة فقط؛ وكان من المقرر أن يتسلم الجيش البريطاني آخر دفعة منها، في أواخر عام 1994.

1. بلد المنشأ: المملكة المتحدة.
2. الاستخدام: عربة قتال رئيسية مدرعة مجنزرة للمشاة.
3. الدول المستخدِمة: استخدمها الجيش البريطاني، ونشر منها 300 عربة في المملكة العربية السعودية، في حرب الخليج الثانية، واختارتها الكويت عام 1992.

المواصفات العامة والفنية

1. المواصفات العامة:

الطاقم 3 أفراد
حمولة الأفراد، من دون الطاقم 7 أفراد
الوزن مع تجهيزات القتال "الوزن بالشدة القتالية" 25.7 طناً
الوزن من دون تجهيزات القتال 22.6 طناً
القدرة النوعية 21.4 حصاناً/ طناً
طول العربة 6.34 م
الارتفاع حتى سطح الجسم 1.93 م
الارتفاع حتى سطح البرج 2.735 م
الارتفاع الكلي 2.791 م
ارتفاع بطن العربة عن الأرض 0.49 م
عرض العربة الكلي 3.034 م
عرض الجنزير 0.460 م
العرض مع الجنزير 3.000 م
طول الجزء من الجنزير الملامس للأرض 3.813 م
السرعة القصوى الأمامية على الطرق 75 كم/ ساعة
السرعة القصوى الخلفية على الطرق 48 كم/ ساعة
زمن التسارع "تغيير السرعة" من صفر إلى 48 كم/ ساعة، في زمن 13.5 ثانية
أقصى مدى على الطرق 660 كم عند سرعة 60 كم/ ساعة
السعة الكلية لخزانات الوقود 770 لتراً
اجتياز مانع مائي، لا يزيد عمقه على 1.3 م
صعود مرتفع، زاوية ميله 60%
السير على ميل جانبي، زاويته 40%
اجتياز حاجز رأسي، ارتفاعه 0.75 م
عبور خندق حاد الحافة، عرضه 2.5 م

2. قوة النيران:

• التسليح:
- مدفع رئيسي: عيار 30 مم.
- رشاش متحد المحور بالمدفع الرئيسي: عيار 7.62 مم.
- أقصى زاوية ارتفاع للمدفع الرئيسي: + 45 درجة.
- أقصى زاوية انخفاض للمدفع الرئيسي: - 10 درجات.
- أقصى زاوية دوران للمدفع، الرئيسي، في الاتجاه الأفقي: 360 درجة.
• إدارة البرج:
- بالنسبة إلى الاتجاه يدوياً/ كهربائياً.
- بالنسبة إلى الارتفاع يدوياً.
• الذخيرة:
- 250 قذيفة، من عيار 30 مم.
- أَلْفا طلقة، من عيار 7.62 مم.
• جهاز توازن المدفع: غير متيسر.

3. خفة الحركة والمناورة:

• المحرك: Perkins CV-8-TCAV، ذو 8 سلندر، يعمل بالديزل، قوته 550 حصان، عند سرعة دوران 2300 دورة، في الدقيقة.
• نظام نقل الحركة: هيدرو ستاتيك.
• نظام التعليق: نظام القضيب الالتوائي، على أعمدة عصر.
• النظام الكهربي: 24 فولتاً.
• البطاريات: 6 بطاريات، جهد كلٍّ منها 12 فولتاً.

4. القدرة على البقاء:

• التسليح: زوِّدت بتجهيزات خارجية لقواذف الدخان، بإجمالي 4 قواذف على كل جانب، لإنتاج ستارة دخانية، تخفي التحركات.

5. الأنواع:

جُهزت عدة أنواع بالمدفعية، وأخرى بصواريخ موجهة، مضادة للدروع. كما أُعِدّ بعضها للإصلاح، وبعض آخر للإخلاء الطبي. وزوِّد بعض العربات بدروع إضافية. وقد دمرت ثلاث عربات منها في "عاصفة الصحراء"، اثنتان منها أصابتهما، خطأ الطائرة A-10 الأمريكية.


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0

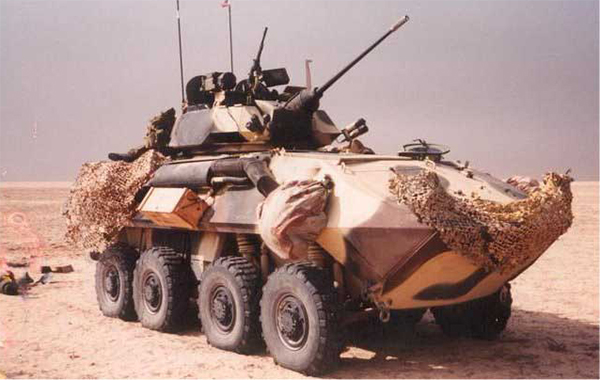

العربة المدرعة الخفيفة LAV-25 :



تحقيقاً لحاجة الجيش الأمريكي، ومشاة البحرية الأمريكية، إلى عربة مدرعة خفيفة، يمكن نقلها جواً، بسرعة، سلِّمت النماذج الأولى من هذه العربة، لشركة Alvis البريطانية، وشركة Cadilca Gage الأمريكية، وشركة General Motors الكندية. ويقوم النموذج الأخير منها على أساس النموذج 8 × 8، من العربة MOWAG Piranha، الذي صنع، بترخيص، في كندا.
وقد تقرر تسليم 680 عربة MOWAG Piranha، للجيش الأمريكي، و289 لمشاة البحرية.
وإزاء تخلّي ذلك الجيش عن نصيبه، اشترت البحرية 758 عربة، سلِّمت جميعها، في أواخر عام 1987. ولدى مشاة البحرية ستة أنواع، من العربات المدرعة الخفيفة LAV-25، هي: عربة مدرعة خفيفة، بمدفع 25 مم؛ وعربة مدرعة خفيفة، للإمداد، مزوَّدة برافعة؛ وعربة مدرعة خفيفة، لمدافع الهاون، مثبت عليها هاون، من عيار 81 مم؛ وعربة مدرعة خفيفة، مضادة للدبابات، تحمل راجمة صواريخ ثنائية، من نوع Two؛ وعربة مدرعة خفيفة، للصيانة والإصلاح؛ وعربة قيادة وسيطرة. وهناك، أنواع أخرى رهن التطوير، تتضمن مدافع هجوم مضادة للطائرات، وعربات حرب إلكترونية، سريعة الحركة.
طاقم العربة المدرعة الخفيفة LAV - 25، الأساسية، قوامه ثلاثة أفراد: القائد، وأخصائي مدفع رشاش، والسائق. وتحمل ستة أفراد من مشاة البحرية، في المؤخرة، ثلاثة في كلٍّ جانب، وجوههم إلى الخارج، وأمام كلٍّ منهم فتحة ذات بيروسكوب لإطلاق النار.
البرج، الذي يشغله فردان، مسلح بمدفع 25 مم، مثل المدفع المركب في العربة M2 Bradley؛ وبمدفع رشاش، من عيار 7.62 مم، مركب محورياً. ويمكن تثبيت مدفع مشابه، أو مدفع رشاش، من عيار 12.7 مم، على السطح، للدفاع ضد للطائرات.
والعربة المدرعة الخفيفة برمائية تماماً، تدفعها، في المياه، مروحتان، في مؤخرتها، وتوجَّه، بمساعدة الكهرباء، على عجلاتها الأمامية الأربع. وهي مجهزة بسلسلة كاملة، من أجهزة الرؤية الليلية.
الميزة الأساسية، التي تميز العربة المدرعة الخفيفة LAV-25، منM2 Bradley IFV - أرخص ثمناً، وتشغيلها وصيانتها أقل نفقة؛ فضلاً عن أنها عربة ذات عَجل، تتمتع بسرعة الحركة على الطرق، فنقلها من مكان إلى آخر، سيكون أسرع من نقل العربات المجنزرة.

1. بلد المنشأ: نشأةً كندا، سويسرا هندسةً.
2. الاستخدام: عربة مقاتلة خفيفة، وحاملة أفراد مدرعة 8 × 8.
3. الدول المستخدمة: الولايات المتحدة الأمريكية، كندا، أستراليا، المملكة العربية السعودية.

المواصفات العامة والفنية

1. المواصفات العامة:

الطاقم 3 أفراد
حمولة الأفراد من دون الطاقم 6 أفراد
الوزن مع تجهيزات القتال 12.792 طناً
الوزن من دون تجهيزات قتالية "الوزن بدون تحميل" 10.932 أطنان
طول العربة 6.393 م
الارتفاع الكلي 2.692 م
الارتفاع المخفض 2.565 م
العرض الكلي 2.499 م
أقصى سرعة أمامية على الطرق 100 كم/ ساعة
أقصى سرعة خلفية على الطرق 17.9 ساعة كم/ ساعة
أقصى سرعة في الماء 9.656 كم/ ساعة
أقصى مدى 668 كم
صعود مرتفع، زاوية ميله 60 %
السير على ميل جانبي، زاويته 30 %
اجتياز حاجز رأسي، ارتفاعه 0.5 م
عبور خندق حاد الحافة، عرضه 2.057 م
مقاسات الإطارات 1100 × 16

2. قوة النيران:

• التسليح:
- مدفع رئيسي: عيار 25 مم نوع.
- رشاش المتحد المحور بالمدفع الرئيسي: عيار 7.62 مم .
- الرشاش المضاد للطائرات: عيار 7.62مم، من نوع M60، أو عيار 12.7مم، من نوع M2 HB؛ ويمكن تركيب مدفع 0.5 بوصة، من نوع M2.
- أقصى زاوية ارتفاع للمدفع الرئيسي: + 55 درجة.
- أقصى زاوية انخفاض للمدفع الرئيسي: - 8 درجات.
- أقصى زاوية دوران للمدفع، في الاتجاه الأفقي: 360 درجة.
• إدارة البرج: يدوياً/ هيدروليكياً
• الذخيرة:
- أَلْف طلقة، من عيار 25 مم.
- 4400 طلقة رشاش، من عيار 7.62مم.
• جهاز الاتزان: مزوَّد بجهاز توازن، يمكّن المدفع من الرماية، أثناء التحرك.
• جهاز الرؤية: مزوَّد بمنظارَين، وسبعة بيروسكوبات، تمكّن الأفراد من المراقبة، وكذلك الرماية.

3. خفة الحركة والمناورة:

• المحرك: من نوع Detroit Diesel 6V-53T، ذو 6 سلندر، يعمل بالسولار، قوّته 275 حصاناً، مع سرعة 2800 دورة، في الدقيقة.
• جهاز نقل الحركة: آليا، ذو خمس سرعات أمامية، وسرعة خلفية واحدة.

4. القدرة على البقاء:

• التدريع:
- التدريع الأمامي العلوي: 8 مم، عند زاوية 23 درجة.
- التدريع الأمامي السفلي: 8 مم، عند زاوية 45 درجة.
- التدريع الجانبي: 10 مم، عند زاوية 55 درجة.
- تدريع البرج: 9.5 مم.
• الإخفاء أثناء التحرك: زوِّدت الناقلة بتجهيزات خارجية، تمثلت في أربعة قواذف، على كلِّ جانب، تنفث ستارة دخان، تخفي التحركات.

5. تطور العربة:

هناك ستة أشكال معدَّلة، من LAV - 25، ذات المدفع، من عيار 25 مم وهي:
• LAV-L حاملة الجُند.
• LAV-M عربة الهاون، المزوَّدة بمدفع هاون 81 مم.

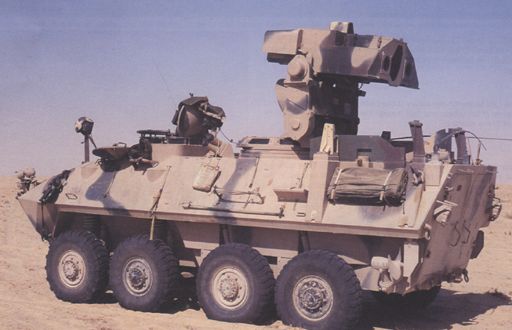

• LAV-AT العربة المضادة للدبابات، والتي تحمل زوجاً من قاذفات الصواريخ TOW.
• LAV-C عربة القيادة والتحكم.
• LAV-R عربة الاستطلاع.
• عربة الصيانة.
وباعتبار أن LAV-90 متباينة، حيث تركب مدفعاً بلجيكياً من نوع Kenerga Mecar فائق السرعة مخفض الارتداد.
وتحمل LAV-25 الأفراد، الذين يطلقون أسلحتهم من خلال الفتحات. والعربة قابلة للنقل الجوي، داخل طائرة من نوعَي C-130، وC-120، أو داخل الطائرة C-141، والطائرة C-5 Galaxy. كما يمكن أن تحمل بحمالة، أسفل الطائرة المروحية. ويمكن نقل LAV-25، من سفن الهجوم البري، مباشرة، إلى الشاطئ


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0
عربة قتال المشاة الآلية BMP-1 :


استخدم الجيش الروسي، عام 1967، العربة BMP-1؛ فكانت أول عربة قتال للمشاة الآلية، في العالم؛ وهي تُعَدّ تطويراً جذرياً لناقلات الجُند المدرعة، مثل الناقلة الأمريكية M-113، التي تنقل المشاة إلى ساحة المعركة، حيث ينزلون منها، للاشتراك في القتال، وهم على الأرض.
أما عربة قتال المشاة الآلية BMP-1، فهي تضيف إلى هذه الصفات ميزة أخرى، وهي تمكين الطاقم من استعمال سلاحه، من داخلها؛ إذ إنها مزوَّدة بفتحات للرماية، على جانبيها، وفي مؤخرتها؛ فضلاً عن قدْرتها على تدمير العربات الخفيفة التدريع.
أعدت هذه العربة للعمل المشترك، مع الدبابات وعناصر المشاة؛ غير أنها تستطيع أن تعمل بمفردها، عند الحاجة، لأنها عربة القتال الأقوى تسليحاً، في العالم كله.
وحاولت الدول الأخرى تقليدها، أو إنتاج عربة تعادلها، أو تفُوْقها؛ فأنتج الألمان العربة Marder، والإنجليز العربة Warrior، والفرنسيون العربة AMX-10P، والهولنديون العربة ATFV، والأمريكيون العربة Bradley M2، وهُندست العربة BMP-1، لتكون وسيلة دعم بالنيران، لتحمل جماعة مشاة كذلك؛ مما ساعد الوحدة الفرعية الصغرى على التحرك، في حماية التدريع، على الطرق، وعْبر الأراضي؛ الأمر الذي زاد من صعوبة التعامل معها. وعندما يترجل المشاة، للهجوم، تسير العربة خلفهم، لتوفر لهم التأمين النيراني اللازم؛ كما أنها تساعد جماعة المشاة على نقل مدفع مضاد للدبابات، عديم الارتداد، وكذا قاذف RPG، وكمية كافية من الذخيرة لهما، وذلك إلى أقرب مكان من القتال، فتريحيهم من عبء حمْلها مسافة طويلة.
وقد عمد الجيش العراقي إلى زيادة تدريع العربات BMP-1، التي كان يمتلكها، إلا أن هذا التدريع الإضافي، لم يكن كافياً لمقاومة الأسلحة المضادة للدبابات؛ وتزن العربة 14 طناً، وتتحرك بسرعة 70 كم/ ساعة. وأنتجت الصين هذه العربة، كذلك، وأسمتها WZ 501؛ وسمِّيَت ML - 1- 84، في رومانيا.

1. بلد المنشأ: الاتحاد السوفيتي "سابقاً".
2. الاستخدام: عربة قتال مشاة آلية.
3. الدول المستخدمة: العراق، تشيكوسلوفاكيا "سابقاً"، ألمانيا، الجماهيرية الليبية، فضلاً عن مصر وسورية، اللتَين استخدمتها جيوشهما، عام 1973، في الجولة العربية ـ الإسرائيلية الرابعة.

المواصفات العامة والفنية

1. المواصفات العامة

الطاقم 3 أفراد
حمولة الأفراد، من دون الطاقم 8 أفراد
وزن العربة، مع تجهيزات القتال 13.5 طناً
وزن العربة، من دون تحميل 12.5 طناً
القدرة النوعية 22.22حصاناً/ طناً
ضغط العربة على الأرض (الضغط النوعي) 0.57 كجم/ سم2
طول العربة 6.74 م
الارتفاع الكلي، مع الباعث الضوئي 2.15 م
ارتفاع بطن العربة عن الأرض 0.39 م
عرض العربة 2.94 م
العرض بين الجنزيرَين 2.75 م
عرض الجنزير 0.3 م
أقصى سرعة على الطرق 65 كم/ ساعة
أقصى سرعة في الماء 7 كم/ ساعة
أقصى مدى على الطرق 550-600 كم
السعة الكلية لخزانات الوقود 460 لتراً
معدل استهلاك الوقود في الكيلومتر الواحد لتر واحد
صعود مرتفع، زاوية ميله 60 %
السير على ميل جانبي زاويته 30 %
اجتياز حاجز رأسي ارتفاعه 0.8 م
عبور خندق حاد الحافة، عرضه 2.2م

2. قوة النيران:

• التسليح:
- مدفع رئيسي: عيار 73 مم.
- رشاش متحد المحور بالمدفع الرئيسي: عيار 7.62 مم.
- معدل رماية المدفع الرئيسي: 7-8 قذائف، في الدقيقة.
- أقصى زاوية ارتفاع للمدفع الرئيسي: + 33 درجة.
- أقصى زاوية انخفاض للمدفع الرئيسي: - 4 درجات.
- أقصى معدل لدوران المدفع، في الاتجاه الأفقي: 360 درجة.
إضافة إلى قاعدة لإطلاق الصواريخ Sagger، الموجَّهة المضادة للدبابات، والبالغ مداها 3 آلاف متر؛ وقد تُثِّبت القاعدة فوق المدفع؛ فضلاً عن البنادق، من نوع AKMS؛ والرشاشات الخفيفة، للمشاة؛ صاروخ جريل "سام 7"، أرض/ جو لاستعماله ضد الطائرات المنخفضة.
• الذخيرة:
- 40 قذيفة، من عيار 73 مم.
- أَلْفا طلقة، من عيار 7.62 مم.
- 5 صواريخ، من نوع ساجر.
• جهاز اتزان المدفع: ليس للمدفع جهاز اتزان.
• إدارة البرج: كهربائياً - يدوياً، بوساطة الرامي.

3. خفة الحركة والمناورة:

• المحرك: ديزل، من نوع UTD-20، ذو 6 سلندر، يبرد بالماء، قوّته 300 حصاناً مع سرعة أَلْفَي دورة، في الدقيقة.
• النظام الكهربائي: 24 فولتاً.

4. القدرة على البقاء:

• التدريع: يراوح سمك الدرع بين 7 و 23مم، وهو مصنوع من الفولاذ الملحوم.
- التدريع الأمامي العلوي: 7 مم، عند زاوية 80 درجة.
- التدريع الأمامي السفلي: 19 مم، عند زاوية 57 درجة.
- التدريع الجانبي العلوي: 16 مم، عند زاوية 14 درجة.
- التدريع الجانبي السفلي: 18 مم، عند زاوية صفر درجة.
- التدريع الخلفي العلوي: 16 مم، عند زاوية 19 درجة.
- التدريع الخلفي السفلي: 16 مم، عند زاوية 19 درجة.
- التدريع العلوي: 6 مم.
- تدريع القاع، من الأمام: 5 مم.
- تدريع القاع، من الخلف: 7 مم.
- تدريع البرج، من الأمام: 23 مم، عند 42 درجة.
- تدريع البرج، من الأجناب: 19 مم، عند 36 درجة.
- تدريع البرج، من المؤخرة: 13 مم، عند 30 درجة.
• التجهيزات الإضافية "في النماذج الحديثة":
- زوِّدت بجهاز للوقاية من أسلحة التدمير الشامل "النووية، والبيولوجية، والكيماوية".
- زوِّدت بسلسلة كاملة، من أجهزة الرؤية الليلية.
- زوِّدت بمصابيح للسائق، وأخرى كاشفة؛ تعمل جميعها بالأشعة تحت الحمراء، بمعدل مصباح واحد لكلٍّ من الرامي والقائد.


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0

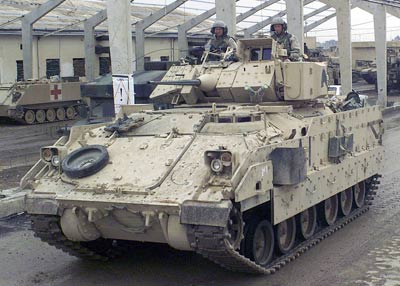

عربة قتال المشاة الرئيسية Bradley :



وُضعت العربتان الأمريكيتان: عربة قتال المشاة الرئيسية XM2، وعربة قتال الفرسان الرئيسية XM3. في الخدمة، عام 1979، وحملتا اسمَي M2 و M3 ؛ وتولت إنتاجهما شركة FMC Corporation، في سان جوز، في ولاية كاليفورنيا.
يستكمل الجيش الأمريكي، العربة M2 M113، فيجعلها توفر حماية مدرعة أفضل، وسرعة في الحركة، وقوة في النيران؛ إذ إن هيكلها الأساسي، وبرجها مدرعان بالألمنيوم، إضافة إلى طبقة من التدريع الرقائقي، متباعدة المسافات، لتوفير مزيد من الحماية.
والبرج، الذي يشغله فردان، مركب في وسط الهيكل الرئيسي، ومسلح بمدفع ثابت، من عيار 25مم؛ ومدفع رشاش، من عيار 7.62 مم، مركب محورياً، ناحية اليمين؛ وراجمة ثنائية للصواريخ المضادة للدبابات، من نوع Tow، إلى اليسار.
يمكن أفراد المشاة دخول العربة ومغادرتها، من خلال مجرى منحدر، في المؤخرة؛ ولكلِّ فرد فتحة لإطلاق النيران، وبيرسكوب، يمكنه من استخدام نموذج خاص من سلسلة البنادق الآلية، من عيار 5.56 مم.
يستخدِم المدفع الرئيسي، في مواجهة العربات المدرعة الخفيفة، طلقات APDS-T؛ وفي مواجهة أهداف أخرى قذائف HEI-T؛ أما الدبابات، فتواجَه بصواريخTow .
عربة القتال M2 Bradley، مزودة بسلسلة كاملة من وسائل الرؤية الليلية، ونظامNBC؛ كما أنها برمائية تماماً.
يستخدم الهيكل الرئيسي لحاملة نظُم عربات القتال، كثيراً من مكونات العربة Bradley؛ وأول تطبيق له، هو نظام الصواريخ متعددة الإطلاق MLRS، التي تستخدمها خمس دول أوروبية.
وبمقتضى برنامج التطوير، طرأت تحسينات على العربة Bradley، أبرزها تدريع مفاعل؛ وتمخض بها جدل حادّ، في الولايات المتحدة الأمريكية، في عُرضة العربة Bradley، للكثير من التهديدات، في ميدان المعركة، وخاصة الصواريخ، التي تحمل رؤوساً حربية، من نوع HEAT.

1. بلد المنشأ: الولايات المتحدة الأمريكية.
2. الاستخدام: عربة قتال مشاة رئيسية مدرعة، برمائية، مجنزرة.
3. الدول المستخدِمة: الولايات المتحدة الأمريكية والمملكة العربية السعودية "400 عربة".

المواصفات العامة والفنية:

1. المواصفات العامة:
البيان M3 Bradley M2 Bradley
الطاقم 3 أفراد 3 أفراد
الحمولة من الأفراد، من دون الطاقم 6 أفراد فردان
الوزن مع تجهيزات القتال 22.590 طناً 22.443 طناً
الوزن من دون تجهيزات القتال "الوزن من دون تحميل" 19.005 طناً 18.824 طناً
الوزن القابل للتحميل الجوي 20.055 طناً 19.732 طناً
القدرة النوعية 20.38 طناً 20.51 طناً
ضغط العربة على الأرض "الضغط النوعي" 0.54 كم/سم2 0.53 كم/سم2
طول العربة 6.453 م 6.453 م
العرض الكلي 3.2 م 3.2 م
عرض الجنزير 0.533 م 0.533 م
العرض مع الجنزير 2.972 م 2.972 م
الارتفاع، والرامي يصوب 2.972 م 2.972 م
الارتفاع حتى سطح البرج 2.565 م 2.565 م
الارتفاع، والمدفع منخفض 2.634 م 2.634 م
ارتفاع بطن العربة عن الأرض 0.432 م 0.432 م
طول الجزء من الجنزير الملامس الأرض 3.912 م 3.912 م
السرعة القصوى على الطرق 66 كم/ ساعة 66 كم/ ساعة
السرعة القصوى في الماء 7.2 م 7.2 م
أقصى مدى 483 كم 483 كم
السعة الكلية لخزانات الوقود 662 لتراً 662 لتراً
صعود مرتفع، زاوية ميله 60% 60%
السير على ميل جانبي، زاويته 40 % 40 %
اجتياز حاجز رأسي، ارتفاعه 0.914 مم 0.914 مم
عبور خندق حاد الحافة، عرضه 2.54 م 2.54 م

2. قوة النيران:

• التسليح:
- مدفع رئيسي: عيار 25 مم.
- رشاش متحد المحور بالمدفع: عيار 7.62 مم.
- رشاش مساعد: عيار 5.56 مم.
- أنبوبا إطلاق صواريخ: من نوع TWO.
- أقصى زاوية ارتفاع للمدفع الرئيسي: + 60 درجة.
- أقصى زاوية انخفاض للمدفع الرئيسي: - 10 درجات.
- أقصى زاوية دوران للمدفع، في الاتجاه الأفقي: 360 درجة.
- أقصى معدل دوران، في الارتفاع: 60 درجة، في الثانية.
- أقصى معدل دوران، في الاتجاه: 60 درجة، في الثانية.
- أقصى زاوية ارتفاع لقاعدة إطلاق الصواريخ: + 40 درجة.
- أقصى زاوية انخفاض لقاعدة إطلاق الصواريخ: - 20 درجة.
• إدارة البرج: يدوياً/ كهربائياً، بوساطة القائد والرامي.
• جهاز توازن المدفع: يمكّنه من الرماية، أثناء الحركة.
• الذخيرة:
ـ 300 طلقة، من عيار 25مم، مستعدة للقتال؛ 600 طلقة في احتياطي للعربة Bradley M3.
ـ 300 طلقة، من عيار 25مم، مستعدة للقتال؛ 1200 طلقة في احتياطي للعربة Bradley M2.
ـ 800 طلقة، من عيار 7.62مم، مستعدة للقتال؛ 1450 طلقة في احتياطي للعربة Bradley M3.
ـ 800 طلقة، من عيار 7.62مم، مستعدة للقتال؛ 3740 طلقة في احتياطي للعربة M2 B.
ـ 4200 طلقة، من عيار 5.56مم، في الاحتياطي.
ـ صاروخان من نوع TOW، مستعدة للقتال، 5 صواريخ، في الاحتياطي للعربة M3 Bradley.
ـ صاروخان من نوع TOW، مستعدة للقتال، 10 صواريخ، في الاحتياطي للعربة M3 Bradley.
• نظام الرؤية: زودت بمنظار حراري، للعمل ليلاً ونهاراً، ومنظار رؤية خاص.

3. خفة الحركة والمناورة:

• المحرك: ديزل Cummins VTA - 90 3T، ذو 8 سلندر، يعمل بالسولار، قوّته 500 حصان، مع سرعة 2600 دورة، في الدقيقة.
• جهاز نقل الحركة: يعمل بالنظام الهيدروليكي.
• جهاز التعليق: يعمل بنظام القضيب الالتوائي "على أعمدة عصر".
• النظام الكهربائي: 28 فولتاً.
• البطاريات: 4 بطاريات، جهد كل منها 12 فولتاً.

4. القدرة على البقاء:

• التدريع:
- دروع متباعدة، تمزج بين الألمنيوم والفولاذ؛ ويجري تحسين مستوى الحماية باستمرار. والعربة M113 A3 المطوَّرة، مزوَّدة بخزانات وقود خارجية، وواقٍ من الشظايا، مثبت على الدرع الداخلي، لزيادة قدرة الطاقم على البقاء.
- ويتكون تدريعها الجانبي من لوحَين: أحدهما من الصلب، سمكه نصف بوصة؛ والآخر من الألمنيوم، سمكه بوصة واحدة. ويوجد بينهما فراغ، يزيد من قوة التدريع في مواجهة مقذوفات الحشوة الجوفاء؛ ويقي من العيارات، التي لا تزيد على 30 مم.
- التدريع من نوع الألومنيوم للجزءَيْن، العلوي والأمامي.
- التدريع من الصلب، للجزء الجانبي الرأسي، والمؤخرة.
• الإخفاء أثناء التحرك: زودت بتجهيزات خارجية لأربعة قواذف دخان، على كل جانب، تنفث ستارة دخانية، تخفي التحركات.


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0
عربة القتال المدرعة المضادة للدبابات LAV-AT :





العربة المدرعة الخفيفة المضادة للدبابات LAV-AT عربة ذات دواليب. تصلح للعمل في مختلف الأجواء. ولها قدرات مميزة على العمل الليلي. ويمكن نقلها جواً بواسطة الطائرات CH–53E, C-5, C–141, C-130. توفر هذه العربة، من وضع الحركة، قوة نيران مدمرة، ذات مرونة عالية، ضد المدرعات والدبابات الثقيلة والأهداف الحصينة. ويمكن استخدامها في المهام الدفاعية أو المهام الهجومية على وجه سواء. برج العربة من النوع Emerson مزود بقواذف للصاروخ الموجه المضاد للدبابات من النوع Tow II، ورشاش عيار 7.62 مم، إضافة إلى قواذف للقنابل اليدوية وقنابل الدخان. ويمكن تحويل العربة إلى الوضع البرمائي، خلال ثلاث دقائق فقط.

1. بلد المنشأ: الولايات المتحدة الأمريكية.
2. الاستخدام: عربة قتال مدرعة خفيفة مضادة للدبابات، ذات قدرات عمل ليلية وبرمائية. تستخدم مع مشاة الأسطول.
3. الدول المستخدمة: الولايات المتحدة الأمريكية.

المواصفات: العامة والفنية:

1. المواصفات العامة:

الطاقم: 4 سائق وقائد ورامٍ ومعمر.
الوزن، مع تجهيزات القتال: 12.5 طناً.
الوزن، من دون تجهيزات القتال: 11.3 طناً.
الطول: 6.39 م.
العرض: 2.5 م.
الارتفاع الكلي حتى أعلى البرج: 3.12 م.
ارتفاع البدن: 2.6 م.
ارتفاع بطن العربة عن سطح الأرض: 0.38 م.
أقصى سرعة برية: 99.8 كم / س.
زمن التسارع من صفر إلى 32 كم / س: أقل من 7 ثوانٍ.
أقصى سرعة في الماء: 10.5 كم / س.
أقصى سرعة للحركة الخلفية: 17.5 كم / س.
أقصى مدى: 660 كم.
أقلّ قطر دوران: 15.5 م.
اجتياز مانع رأسي: 0.5 م.
السير على طريق، ميله الجانبي: 60 درجة.
تسلق مرتفع، ميله: 30 درجة.
اجتياز خندق حاد الجانب، عرضه: 2.05 م.

2. قوة النيران:

1. التسليح

- نوع البرج: Emerson 901 A 1.
- السلاح الرئيسي: الصاروخ TOW II.
- أقصى زاوية ارتفاع: + 35 درجة.
- أقصى زاوية انخفاض: - 30 درجة.
- الحركة الأفقية: 360 درجة.
- سرعة الحركة الرأسية: 12 درجة / ثانية.
- سرعة الحركة الأفقية: 35 درجة / ثانية.
- المدفع الثانوي: M240 عيار 7.62 مم.
- قاذف للقنابل اليدوية: M 257.

2. الذخيرة:

- 200 طلقة عيار 7.62 مم جاهزة.
- 800 طلقة عيار 7.62 مم مخزنة.
- 8 قنابل دخان L8 A1 جاهزة.
- 8 قنابل دخان L8 A 1 مخزنة.
- صاروخان TOW II جاهزان.
- 14 صاروخ TOW II مخزناً.

3. خفة الحركة والمناورة:

3. المحرك: Detroit 6V53T.
4. الوقود: الديزل.
5. القدرة: 275 حصاناً.
6. آلية النقل: Allison MT 653.
7. عدد السرعات الأمامية: 5.
8. عدد السرعات الخلفية: 1.
9. آلية التعليق: تعليق مستقل لكلّ دولاب.
10. النظام الكهربائي: 24 فولتاً.
11. مولد كهربائي: 220 أمبيراً.
12. البطاريات: M S 35000 500 أمبير/ س.

4. القدرة على البقاء

13. الوقاية من أسلحة التدمير الشامل: مزودة بأجهزة للحماية من أسلحة التدمير الشامل.
14. نظام الإطفاء: يدوي.

5. التجهيزات الإضافية

15. جهاز اتصال لاسلكي في حيز الترددات العالية جداً: SINCGARS.
16. أجهزة اتصال احتياطية: 2 X AN / PRC-68.
17. جهاز تحديد الموقع: PLRS.
18. جهاز تقدير المسافة بأشعة الليزر: AN / GVS - 5.


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0
عربة الاقتحام البرمائية المتقدمة AAAV :













تخطط قوات مشاة الأسطول الأمريكية لتستبدل بعربة الاقتحام البرمائيAmphibious Assault Vehicle AAV، العربة الأحدث Advanced Amphibious Assault Vehicle AAAV، التي تصل سرعة حركتها في المياه من 37 إلى 47 كم / ساعة، والتي يمكن انطلاقها من سفن برمائية على بعد أكثر من 40 كم من الشاطئ، وتصل إلىه في وقت أقلّ بكثير من الوقت الذي تحتاج إليه عربة الاقتحام الحالية. هذا التطور في خفة الحركة، يقلل خطر تعرض القطع البحرية للصواريخ والطائرات والسفن والألغام المعادية. ينتظر أن تدخل تلك العربة الخدمة بدءاً من عام 2008 كناقلة الجند الأساسية براً وبحراً. وستوفر قدرات أساسية عديدة، وتصبح وسيلة الحماية المدرعة الرئيسية للتحركات البرية والبحرية، والإسناد المباشر بالنيران لمشاة الأسطول. سيبدأ الإنتاج بالمعدل البطيء بدءاً من عام 2005، والدخول الكامل للخدمة في عام 2012.

1. بلد المنشأ: الولايات المتحدة الأمريكية.
2. الاستخدام: عربة اقتحام برمائية مدرعة ذات مواصفات متقدمة. تعمل كناقلة جند لمشاة الأسطول. وتوفر لهم الإسناد بالنيران أثناء عملياتهم.
3. الدول المستخدمة: تحت الإنتاج لمصلحة مشاة الأسطول الأمريكي.

المواصفات: العامة والفنية

1. المواصفات العامة:

الطاقم: 3 أفراد.
السعة من الأفراد: 17 فرد.
وزن العربة، مع تجهيزات القتال: 33.8 طن.
وزن العربة، من دون تجهيزات القتال: 28.5 طناً.
القدرة النوعية: 22.8 حصاناً / طناً.
الطول: 9.1 م.
العرض: 3.66 م.
ارتفاع البدن: 2.56 م.
أقصى ارتفاع: 3.19 م
ارتفاع بطن العربة عن سطح الأرض: 0.406 م.
عرض الجنزير: 53.3 سم.
طول الجزء من الجنزير الملامس للأرض: 5.169 م.
أقصى سرعة أمامية على الطرق البرية: 72.4 كم / س.
أقصى سرعة أمامية بحرية: 7.2 كم / س.
أقصى مدى بري: 483 كم بسرعة 40.2 كم / س.
أقصى مدى بحري: 117 كم بسرعة 36 كم / س.
أقصى سعة لخزانات الوقود: 1818 لتراً.
اجتياز حاجز رأسي، ارتفاعه: 0.91 م.
تسلق مرتفع، زاوية ميله: 40 درجة.
السير على طريق، ميله الجانبي: 60 درجة.
اجتياز مانع مائي: برمائية.
اجتياز خندق حاد الحافة، عرضه: 2.42 م.

2. قوة النيران:

1. التسليح:

- المدفع الرئيسي: Bushmaster 11 عيار 30 مم.
- أقصى زاوية ارتفاع: + 45 درجة.
- أقصى زاوية انخفاض: - 10 درجات.
- رشاش ثانوي: M 240 عيار 7.62 مم.

2. الذخيرة

- 50 قذيفة خارقة للدروع عيار 30 مم جاهزة.
- 100 قذيفة خارقة للدروع عيار 30 مم مخزنة.
- 150 قذيفة خارقة شديدة الانفجار عيار 30 مم جاهزة.
- 300 قذيفة خارقة شديدة الانفجار عيار 30 مم مخزنة.
- 800 طلقة عيار 7.62 مم جاهزة.
- طلقة مخزنة.

3. خفة الحركة والمناورة:

3. المحرك: MT 883.
4. نوع الوقود: متعدد أنواع الوقود.
5. مواصفة المحرك: 12 أسطوانة، رباعي الأشواط، تبريد بالمياه.
6. قدرة المحرك على البر: 850 حصاناً، عند 2600 دورة / دقيقة.
7. قدرة المحرك في البحر: 2575 حصاناً، عند 3300 دورة / دقيقة.
8. آلية نقل الحركة: ALLISON.
9. عدد السرعات الأمامية: 4.
10. عدد السرعات الخلفية: 2.
11. الجهد الكهربائي المستمر: 28 فولتاً مستمراً.
12. المولد الكهربائي: 1000 أمبير، 28 فولت مستمر
13. البطاريات: مجموعتان كلّ مجموعة 2×12 فولتاً.

4. القدرة على البقاء:

14. التدريع: مقاوم لاختراق الذخيرة عيار 14.5 مم على مسافة 300م، والشظايا على مسافة 15 م.
15. الوقاية ضد الحريق: نظام استشعار وإطفاء آلي.
16. الوقاية ضد أسلحة التدمير الشامل: مزودة بجهاز للحماية ضد أسلحة التدمير الشامل.

5. التجهيزات الإضافية:

17. أجهزة الاتصالات: ثلاثة أجهزة، تعمل في حيز التردد العالي جداً، وجهاز اتصال بواسطة أقمار الاتصالات الصناعية، وجهاز اتصال داخلي لاسلكي.
18. معدات الملاحة: AN / VSQ-1 و EPLRS.
19. جهاز رؤية أمامي: يعمل بالأشعة دون الحمراء FLIR.
20. وحدة طاقة إضافية: تعمل بالديزل، وتبريد بالمياه، قدرة ميكانيكية 30 حصاناً، وقدرة كهربائية 10 كيلوات


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0

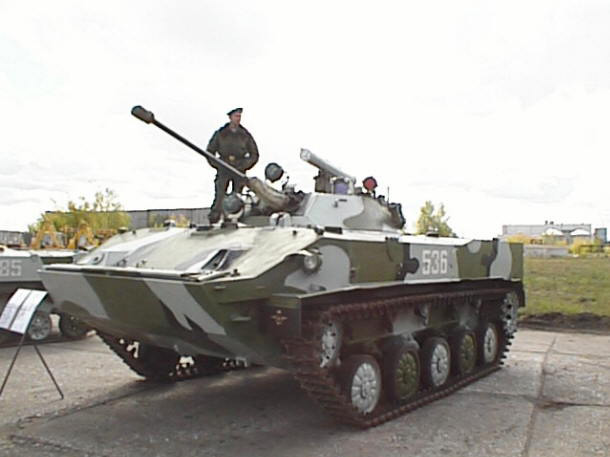

عربة القتال المدرعة BMD-3 :



عربة القتال المدرعة للمشاة المحمولة جواً، BMD-3، دخلت الخدمة في الجيش الروسي عام 1992. وعالجت الكثير من أوجه قصور التصميمَين السابقَين BMD-2, BMD-1، فأصبحت أكثر متانة، وأثقل وزناً. كما أنه يمكن إسقاطها مظلياً وبداخلها طاقمها، وكذلك جماعة المشاة التي تستخدمها. ويمكن طائرة النقل الروسية من النوع IL-76M، أن تحمل ثلاث عربات BMD-3، محملة بكامل قوتها من الأفراد والعتاد، وجاهزة للإسقاط بواسطة المظلات. العربة BMD-3 مزودة ببرج مزدوج، ولها الشكل العام الذي يشبه القارب، وتتمتع بخواص برمائية مميزة، إضافة إلى قوة نيران مؤثرة.
البرج المزدوج مسلح بمدفع رئيسي النوع 2A42 عيار 30مم، ورشاش من النوع PKT عيار 7.62 مم متحد المحور مع البرج؛ وبقاذف للصواريخ الموجهة المضادة للدبابات، مركب فوق سطح البرج، وقادر على إطلاق الصواريخ من النوع SPANDREL. ويوجد في مقدمة العربة قاذف إلى للقنابل اليدوية وقذائف الدخان من النوع AG-17 عيار 30 مم؛ ورشاش من النوع RPKS عيار 5.45 مم، يستخدمه فرد المشاة الجالس في المقدمة.
تستخدم العربة BMD-3 محركاً، يعمل بوقود الديزل، من النوع 2V-06، يبرد بالمياه؛ ويوفر للعربة نسبة قدرة للوزن 34 حصاناً / طناً. وهي مزودة بنظام تعليق هيدروليكي، يسمح بالتحكم في ارتفاع العربة عن سطح الأرض. كما أنها مزودة بمحرك دفع للحركة أثناء اجتياز الموانع المائية.

1. بلد المنشأ: روسيا.
2. الاستخدام: عربة قتال مدرعة برمائية للمشاة المحمولة جواً. تسقط، مجهزة بالطاقم، بواسطة المظلات.
3. الدول المستخدِمة: روسيا.

المواصفات العامة والفنية:

1. المواصفات العامة

الطاقم: 3 أفراد.
السعة من الأفراد: 7 أفراد.
الوزن: 12.9 طناً.
الوزن النوعي: 34.9 حصاناً / طناً.
الضغط على الأرض، باستخدام الجنزير العريض: 0,32 كجم / سم.
الضغط على الأرض، باستخدام الجنزير القياسي: 0.48 كجم / سم.
الطول: 6 م.
العرض: 3.13 م.
أقصى سرعة على الطريق الممهدة: 70 كم / س.
أقصى سرعة على الطريق غير الممهدة: 45 كم / س.
أقصى سرعة عند عبور مانع مائي: 10 كم / س.
أقصى مدى: 500 كم.

2. قوة النيران:

1. التسليح:

- المدفع الرئيسي: 2 A 42 عيار 30 مم.
- معدل النيران: 200 – 300 طلقة / د.
- أقصى زاوية ارتفاع: + 74 درجة.
- أقصى زاوية انخفاض: - 5 درجات.
- إطلاق النيران أثناء الحركة: مزودة بأجهزة توازن لإطلاق النيران أثناء الحركة.
- رشاش متحد المحور مع المدفع الرئيسي: PKT عيار 7.62 مم.
- أقصى مدى: 1500 م.
- أقصى مدى فعال، نهاراً: 1000 م.
- معدل النيران: 250 طلقة / د.
- رشاش ثانوي: RPK-74 عيار 5.45 مم.
- معدل النيران في الوضع الآلي: 150 طلقة / د.
- معدل النيران في الوضع نصف الآلي:. 50 طلقة / د
- أقصى مدى مسدد: 1000 م.
- أقصى مدى فعال: 800 م.
- قاذف الصواريخ الموجهة المضادة للدبابات: 9 P 135.
- نوع التوجيه: SACL0S بواسطة السلك.
- قاذف القنابل: AG-17 عيار 30 مم.
- أقصى مدى مسدد: 1700 م.
- أقصى مدى فعال: 1200 م.
- معدل النيران: 60 طلقة / د.

2. الذخيرة:

- 500 قذيفة عيار 30 مم جاهزة.
- 360 قذيفة عيار 30 مم مخزنة.
- 2000 طلقة عيار 7.62 مم.
- 1000 طلقة عيار 5.45 مم.
- 290 قنبلة يدوية عيار 30 مم جاهزة.
- 261 قنبلة يدوية عيار 30 مم مخزنة.
- 3 صواريخ موجهة مضادة للدبابات جاهزة في القواذف.
- صاروخان موجهان مضادان للدبابات مخزنان.

3. أجهزة التسديد والرؤية:

- جهاز تقدير المسافة: يعمل بواسطة أشعة الليزر.
- جهاز التسديد الليلي: BPK-2-42 II/IR.
3. خفة الحركة والمناورة:
4. نوع المحرك: 2V-06.
5. نوع الوقود: ديزل.
6. قدرة المحرك: 450 حصاناً.

4. القدرة على البقاء:

7. التدريع:


- الدرع الأمامي: 10 مم.
- درع البرج: 7 مم.
- الدرع الناشط: بعض النماذج.
- معدات الوقاية من أسلحة التدمير الشامل: مزودة بأجهزة للحماية من أسلحة التدمير الشامل.
- معدات تطهير الألغام: KMT-8 أو KMT-10.
- جهاز إطلاق قنابل الدخان: VEESS.
5. التجهيزات الإضافية:

8. أجهزة الاتصال اللاسلكية: R-173.

9. جهاز الملاحة: مزودة بأجهزة ملاحة.


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0

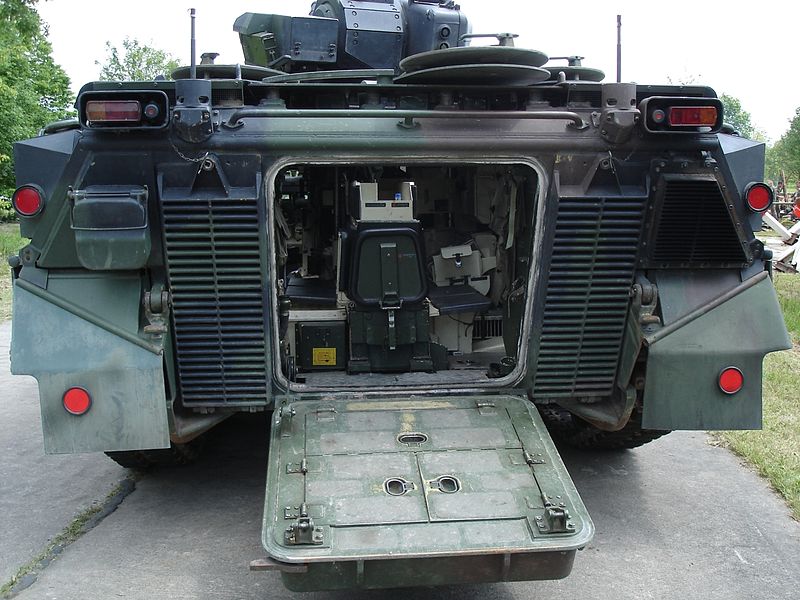

عربة القتال المدرعة Marder 1A 3 :






عربة القتال المدرعة Marder 1A 3 عربة قتال ذات جنزير. صمم وأنتج درعها، وآليات الحركة الخاصة بها، بما يشبه الدبابة الألمانية Leopard. ويمكن طاقم العربة، المكون من تسعة جنود، أن يقاتل من داخل العربة.

1. بلد المنشأ: ألمانيا.
2. الاستخدام: عربة قتال مدرعة للمشاة.
3. الدول المستخدمة: ألمانيا.
المواصفات: العامة والفنية:

1. المواصفات العامة:

الطاقم: فردان.
السعة من الأفراد: 9 أفراد.
الوزن: 33.5 طن.
الوزن النوعي: 17.9 حصاناً / طناً.
أقصى سرعة: 65 كم/ س.

2. قوة النيران:

• التسليح:

- المدفع الرئيسي: عيار 20 مم.
- معدل النيران: 1000 طلقة / د.
- رشاش ثانوي: عيار 7.62 مم.
- قاذف الصواريخ المضادة للدبابات: MILAN.
- أقصى مدى للصاروخ: 2000 م.


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0
عربة القتال المدرعة VCC80 - Dardo :





قرر الجيش الإيطالي إنتاج عربة القتال المدرعة ذات الجنزير VCC 80- Dardo HITFIST، لتكون قادرة على تلبية متطلبات المعارك الحديثة، وتصلح للاستخدام كدبابة قتال خفيفة، بعد تسليحها ببرج للمدفع عيار 105 مم. دخلت هذه العربة في الخدمة في الجيش الإيطالي لتحل محل العربات السابقة VCC-M 113. وتتمتع بنظام إلى للتحكم في النيران، وأجهزة رؤية ليلية سلبية. ومخطط إنتاج أنواع متعددة منها للاستخدام في وحدات المهندسين العسكريين، والنجدة والنقل والدفاع الجوي.
تستوعب العربة VCC80- Dardo سبعة أفراد، إضافة إلى طاقمها المكون من ثلاثة أفراد. وهي مزودة بمدفع رئيسي عيار 25 مم؛ وقاذفَين للصواريخ الموجهة المضادة للدبابات TOW موزعَين على كلا جانبَي العربة؛ ورشاشَين عيار 7.62 مم، أحدهما متحد المحور مع المدفع الرئيسي. وتستخدم جهاز تقدير للمسافة، يعمل بأشعة الليزر.

1. بلد المنشأ: إيطاليا.
2. الاستخدام: عربة قتال مدرعة وناقلة جند. ويمكن استخدمها كدبابة خفيفة. وتُنتَج حالياً عربات للاستخدام في الدفاع الجوي والمهندسين والعسكريين والنجدة.
3. الدول المستخدمة: إيطاليا.

المواصفات: العامة والفنية

1.المواصفات العامة:

الطاقم: 3 أفراد.
السعة من الأفراد: 7 أفراد.
الوزن: 23 طناً.
الطول الكلي: 6.705 م.
العرض: 3 م.
ارتفاع البدن: 1.750 م.
الارتفاع الكلي: 2.640 م.
ارتفاع بطن العربة عن سطح الأرض: 0.4 م.
أقصى سرعة: 70 كم / س.
أقصى مدى: 600 كم.
اجتياز عائق رأسي، ارتفاعه: 0.85 م.
التحرك على طريق، ميله: 60 درجة.
اجتياز مانع مائي، من دون تجهيزات، عمقه: 1.5 م.
عبور خندق، عرضه: 2.5 م.

2. قوة النيران:

• التسليح:

- المدفع الرئيسي: Oerlikon KBA عيار25 مم.
- معدل النيران: 600 طلقة / د.
- أقصى زاوية ارتفاع: + 30 درجة.
- أقصى زاوية انخفاض: -10درجات.
- رشاش ثانوي متحد المحور مع المدفع الرئيسي: 2 x رشاش عيار 7.62 مم.
- قاذفان للصواريخ المضادة للدبابات: TOW.
- التوجيه: سلكي.
- أقصى مدى: 3.75 كم.
- قاذف للقنابل اليدوية وقنابل الدخان: 8 × 80 مم.
• الذخيرة:
- 200 قذيفة عيار 25 مم.
- 2000 طلقة عيار 7.62 مم.
- 4 صواريخ TOW.

3. خفة الحركة والمرونة:

• نوع المحرك: Iveco 6V.
• نوع الوقود: ديزل.
• قدرة المحرك: 512 حصاناً.
• آلية نقل الحركة: آلية.
• عدد السرعات الأمامية: 4.
• عدد السرعات الخلفية: 2.


morocco

خـــــبراء المنتـــــدى
إنضم
28 أكتوبر 2007
المشاركات
2,334
التفاعلات
59 0 0
المدفع عيار 122 مم، D-74 :



طُور مدفع الفيلق عيار 122 مم، A-19، في أوائل الخمسينيات، كما تم تطوير المدفع عيار 130 مم، وبعد إجراء الاختبارات المقارنة، وقع الاختيار على العيار 130 مم بوصفه مدفعاً أكثر فعالية، ومع ذلك، فتم تصنيع أعداد من المدفع عيار 122 مم، D-74، ودخل الخدمة في الجيش السوفيتي، ولكن معظمها سحب فيما بعد وبيع إلى الخارج، أو وزع على بلدان أخرى في حلف وارسو في ذلك الوقت.
وللمدفع سبطانة طويلة محلزنة، ومزودة بمخفف صدمة متعدد الفتحات، وكتلة المغلاق نصف ذاتية، وله درع للوقاية، وقاعدة للرمي في جزئه الأمامي بين العجلات، وعند أعداد المدفع للرماية، يفتح القائمان وتخفض قاعدة الرمي، وبذلك ترتفع العجلات عن الأرض.
ويوجد غارز على كل قائم كما توجد عجلة صغيرة قابلة للطي لتسهيل الحركة للقوائم.
وينزلق المدفع في مهد على شكل حلقة، ويوجد جهاز الرجوع والإعادة الهيدروليكي ـ الهوائي فوق السبطانة ضمن تدريع من الصلب، وتتصل كتلة جهاز الرجوع والإعادة بحلقة الترباس، ويشتمل الدرع على جزء سطحي منزلق، موجود فوق جهاز الارتداد، وهو يتحرك إلى أعلى وإلى أسفل تبعاً لزاوية ارتفاع المدفع.
1. بلد المنشأ: الاتحاد السوفيتي (سابقاً).

2. الاستخدام: مدفع ميدان مقطور.
3. الدول المستخدِمة: الاتحاد السوفيتي.

المواصفات العامة والفنية

• التسليح:
- المدفع:
العيار 121.92 مم
الطاقم 10 أفراد
أقصى مدى 24000 م
طول السبطانة 6.450 م
المدى المؤثر للرمي المباشر 1070 م
أقصى معدل لرماية المدفع 6-7 قذائف في الدقيقة
أقصى معدل رماية في الساعة الأولى حوالي 75 قذيفة
أقصى زواية ارتفاع للمدفع + 45 درجة
أقصى زاوية انخفاض للمدفع - 5 درجات
قوس الاتجاه للمدفع 58 درجة
وزن المدفع، في وضع التحرك 5550 كجم
وزن المدفع، في وضع الرماية 5500 كجم
طول المدفع، في وضع التحرك 9.875 م
عرض المدفع، في وضع التحرك 2.350 م
عرض المدفع، عند محور العَجَل 2.030 م
ارتفاع المدفع، في وضع التحرك 2.745 م
ارتفاع بطن المدفع، عن الأرض 0.4 م
مقاس الإطارات 1200×16
• أجهزة التسديد:
- مجهز باسطوانة مسافات لربط زوايا الارتفاع حيث يتطابق مؤشر اسطوانة المسافات مع مؤشر السبطانة، وبذلك تكون السبطانة على زاوية الارتفاع المحددة.
- مزود بجهاز دايلسايت لربط زوايا الانحراف للمدفع.
- مزود بجهاز لضبط بيانات الرمي المباشر للمدفع.
- وتتواجد أجهزة التسديد على الجانب الأيسر للمدفع.
• الذخيرة:
من النوع المنفصل أي الدانة تنفصل عن الخرطوشة.
البيان شديدة الانفجار شديدة الانفجار خارق للدروع
نوع الذخيرة شديدة الانفجار متشظية خارق للدروع بالغطاء
العلامة المميزة للقذيفة OF - 472 BR – 472
موديل الطابة V - 429 DBR
وزن الدانة 27.3 كجم 25 كجم
وزن المادة المتفجرة 2.95 كجم 0.91 كجم
نوع المادة المتفجرة TNT RDX – alum
السرعة الابتدائية 885 م/ث 885 م/ث
قدرة الاختراق في الدروع غير معلوم 185 مم على مسافة 1000م


" بناء على توجيهات الادارة لتحسين محتوى المنتدى. فنأمل منكم الالتزام بالقوانين و عدم نشر الصور الحساسة و الدموية.
أعلى
