النظام الصاروخي ارض6جو شاهين

سدات

عضو
إنضم
7 مارس 2008
المشاركات
617
التفاعلات
12
النظام الصاروخي أرض/ جو
Shahine شاهين

بلغ هذا النظام مرحلة التجارب عام 1977، ومولته المملكة العربية السعودية، وكان من المقرر أن يلحق بالخدمة عام 1980. ويستند في تصميمه على Crotale وصنعه نفس الفريق الصناعي، ولكنه يختلف عنه في أمور هامة.

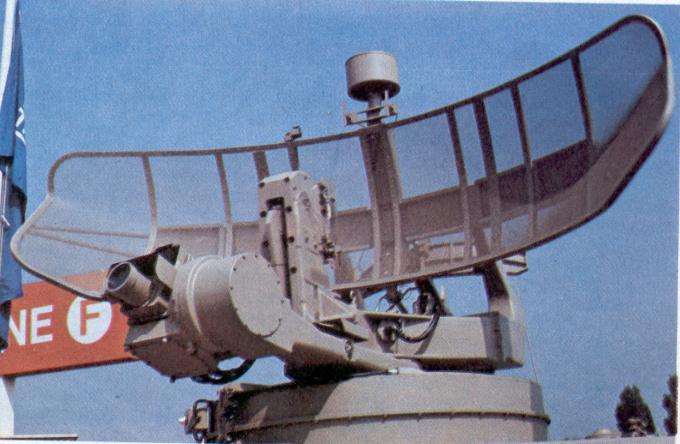

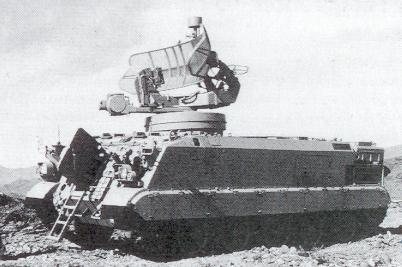

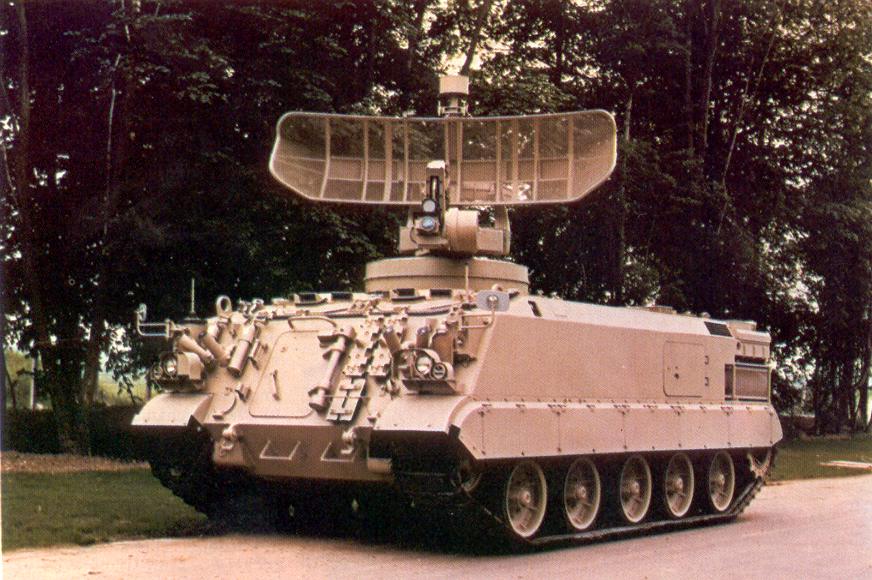

والنظام مركب على هيكل دبابة MX-30 وعربة الاكتشاف "التحديد" مزودة برادار مختلف من فئة "دوبلر"، يحدد الأهداف المتحركة، وهوائي عريض يعطي حزمة موجية بعرض 1.5 درجة "بالمقارنة مع كروتال 3.5 درجة".

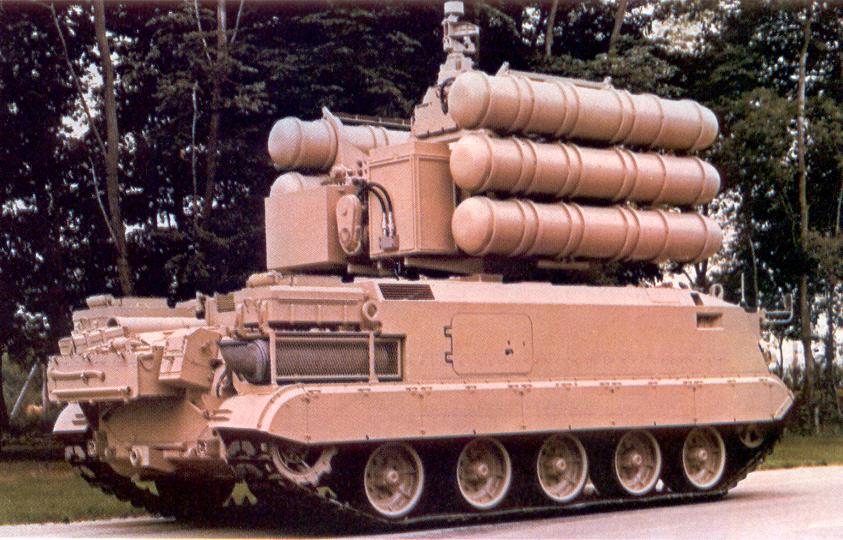

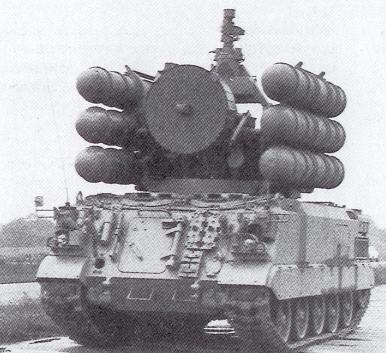

وتحمل كل وحدة إطلاق ستة حاويات بدلاً من أربعة. أما الصاروخ نفسه فهو من نوع R-460 بمحرك أطول قليلاً يعطي سرعة نهائية أكبر تبلغ 2.5 ماخ، وبالتالي مدى أطول، ويشتمل كامل الجهاز أيضاً على عدد كبير من منصات إطلاق مقذوفات "جافيلو" ومدفع مزدوج MX-30 SA عيار 30 مم جميعها مرتبطة رقمياً بنفس الجهاز العامل في جميع الأحوال الجوية.
والصاروخ Shahine صاروخ أرض/ جو متميز ذو دفع ذاتي يعمل تحت كل الظروف المناخية، ويمكن حمله على عربة من طراز AMX - 30 - MBT وصمم هذا السلاح ليتوافق مع نظام السلاح Giat Industreis من طراز AMX - 30 SA.

1. بلد المنشأ: فرنسا.
2. الاستخدام: صاروخ أرض/ جو يعمل على ارتفاعات منخفضة، ذاتي الحركة.
3. الدول المستخدِمة: المملكة العربية السعودية، وتم دخوله، عام 1982.
المواصفات العامة والفنية
المواصفات العامة
الصاروخ R 460
• الطول: 3.12 م
• القطر: 0.156 م
• اتساع الأجنحة: 0.59 م
• وزن القاذف: 100 كجم
• القوة الدافعة: محرك الصاروخ يعمل بالوقود الصلب
• وزن الرأس المدمرة: 15 كجم
• سرعة الصاروخ: 2.8 ماخ
• أقصى ارتفاع مؤثر: 6800 م
• أقل ارتفاع مؤثر: 15 م
• نوع الرأس المدمرة: R 460 شديدة الانفجار، كثيرة الشظايا
• الفتيل: فتيل احتكاكي تقاربي
• عربة الإطلاق: هيكل طراز AMX - 30 ATTS


02000

عضو
إنضم
13 نوفمبر 2007
المشاركات
19
شكراا على المعلومات

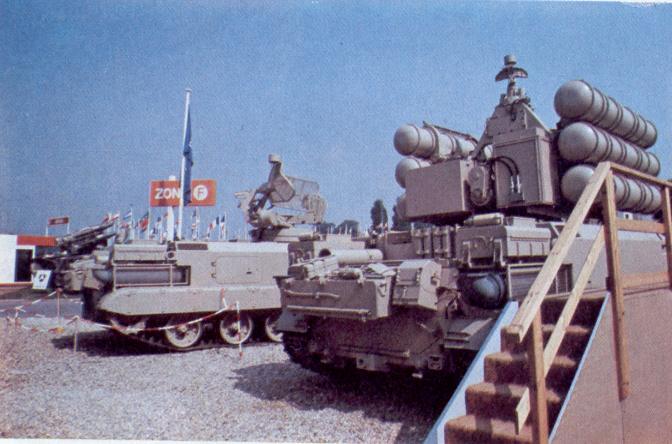

وهذه اضافه بعض صور نظام الشاهين












Red Rocket

عضو
إنضم
29 نوفمبر 2008
المشاركات
673
التفاعلات
1,264 2
هذا الموضوع مسروق من منتدى ساحات الطيران العربى: 4flying
للعضو:الصقر المصرى. نريد بعض النزاهة فى المنتدى:twitcy:


معمر القذافى

عضو مميز
إنضم
8 أكتوبر 2008
المشاركات
2,490
التفاعلات
80
هذا الموضوع مسروق من منتدى ساحات الطيران العربى: 4flying
للعضو:الصقر المصرى. نريد بعض النزاهة فى المنتدى:twitcy:
ليس مهم موضوع مسروق من منتدى اخر و مهم هو جهد شخصي
منتدى ساحات الطيران العربي من وين سرقت !!!!!:wink:


pugachev

عضو
إنضم
24 يونيو 2008
المشاركات
182
التفاعلات
2
شكرا على الموضوع
لكن هل تم تحديثه أو هل من تطوير له خلال فترة عمله الطويلة نسبيا؟؟؟

إنضم
10 يناير 2009
المشاركات
1,770
التفاعلات
20
مشكوووووووووووور اخى على الموضوع ( والسعوديه وفرنسا ) الدولتان الوحيداتان التى تمتلك هذا النظام
