:بداية:

قررت وزارة الخارجية الأمريكية الموافقة على بيع محتمل للأسلحة العسكرية الأجنبية إلى المملكة العربية السعودية من طوربيدات خفيفة الوزن من طراز MK 54 MOD 0 وعناصر ذات صلة بالدعم اللوجستي ودعم البرامج بتكلفة تقدر بنحو 78.5 مليون دولار.


وقد سلمت وكالة التعاون الأمني الدفاعي اليوم الشهادة المطلوبة لإخطار الكونجرس بهذا البيع المحتمل.

طلبت المملكة العربية السعودية شراء عشرين (20) طوربيدًا خفيف الوزن MK 54 MOD 0 (LWT) من جميع الأنواع. كما سيتم تضمين العناصر غير MDE التالية: قطع غيار MK 54 MOD 0 LWT؛ طوربيدات التمرين القابلة للاسترداد MK 54 (REXTORP)؛ أشكال المناولة والحاويات؛ التدريب؛ المنشورات؛ معدات الدعم والاختبار؛ خدمات الدعم الهندسي والفني واللوجستي للحكومة الأمريكية والمقاول؛ وعناصر أخرى ذات صلة بالدعم اللوجستي ودعم البرنامج. وتقدر التكلفة الإجمالية للبرنامج بـ 78.5 مليون دولار.

وسوف يدعم هذا البيع المقترح أهداف السياسة الخارجية وأهداف الأمن القومي للولايات المتحدة من خلال تحسين أمن دولة شريكة تشكل قوة للاستقرار السياسي والتقدم الاقتصادي في منطقة الخليج.

إن الصفقة المقترحة من شأنها أن تعمل على تحسين قدرة المملكة العربية السعودية على ردع التهديدات الحالية والمستقبلية من خلال تطوير قدراتها في مجال الحرب ضد الغواصات. ولن تجد المملكة العربية السعودية صعوبة في استيعاب هذه المعدات في قواتها المسلحة.

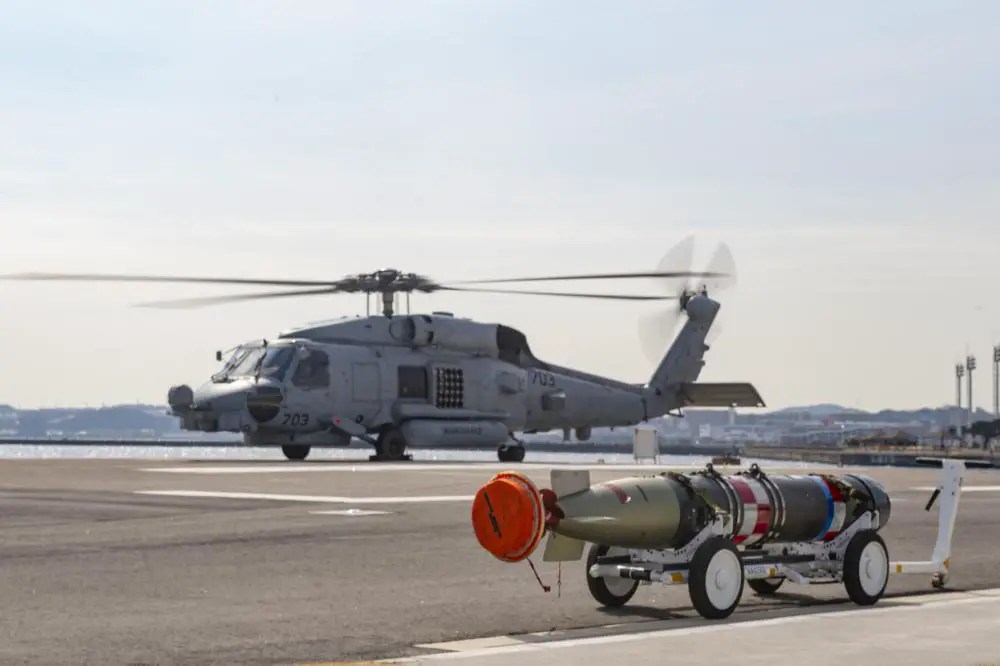

south-korea-requests-sale-of-mk-54-lightweight-torpedoes-for-sikorsky-mh-60r-seahawk.jpg



KINGDOM OF SAUDI ARABIA – MK 54 MOD 0 LIGHTWEIGHT TORPEDOES

المواصفات
الوزن276 كجم
الطول2.72 متر
القطر324 ملم
نوع الرأسPBXN-103 بوزن 43.9 كجم
قوة التفجيرعائد تفجيري يكافيء 108 كجم من تي إن تي
المحركمحرك ترددي احتراق خارجي
الدافعOtto II (سائل)
السرعة40 عقدة (74 كم/ساعه)
نظام التوجيهصوتي (نشط وسلبي)
منصة الإطلاقأنابيب طوربيد سفن السطح مارك 32
طائرات مكافحة الغواصات
منظومة RUM-139 VL-ASROC العمودية

ممتاز جدًا ,, المملكة قضت على فرص نجاة الغواصات بمروحية هي الأفضل من نوعها في العالم وتسليح قاتل ومرعب جدًا
:)
معروف سابقًا باسم طوربيد هجين (LHT) هو سلاح مضاد للغواصات يتم إطلاقه من السفن السطحية والطائرات والمروحيات.




يدمج طوربيد MK 54 MOD 0 خفيف الوزن أجهزة وبرامج الطوربيد الموجودة من برامج طوربيد MK 46 و MK 50
مع أحدث تكنولوجيا معالجة الإشارات الرقمية (COTS) وهو يشتمل على قسم توجيه وتحكم متقدم (G&C)
يستخدم تقنيات معالجة COTS وتحسينات برمجية تكتيكية لزيادة أداء الطوربيد بشكل كبير
في السيناريوهات الصعبة بتكاليف تشغيل منخفضة.



يتم تقديم تحسينات برمجية مستمرة من خلال عملية بناء المعالج المتقدم للطوربيد
(TAPB)
وصل MK 54 MOD 0 إلى القدرة التشغيلية الأولية (IOC) في عام 2004

الخصائص العامة لـ MK 54

الدفع : الوقود السائل

الطول : 106.9 بوصة

القطر : 12.75 بوصة

الوزن : 607 رطل

الرأس الحربي : 100 رطل ، شديد الانفجار


مقارنة بين الطوربيدات الأمريكية​

الطوربيدات الخفيفة (Lightweight Torpedoes)


مصممة للاستخدام ضد الغواصات، ويمكن إطلاقها من السفن أو الطائرات.
الطوربيد
المواصفات والاستخدام
MK 46
- طوربيد خفيف مضاد للغواصات.
- يستخدم من الطائرات والسفن.
- مدى يصل إلى 11 كم.
MK 50
- خفيف الوزن وعالي السرعة.
- مصمم لمواجهة غواصات تعمل في أعماق كبيرة.
- مدى 15 كم تقريبًا.
MK 54
- أحدث طوربيد خفيف.
- يجمع بين تقنيات MK 46 وMK 50.
- فعال في المياه الضحلة والعميقة.

2. الطوربيدات الثقيلة (Heavyweight Torpedoes)

تُستخدم بشكل أساسي من الغواصات ضد الأهداف البحرية الكبيرة مثل السفن والغواصات الأخرى.
الطوربيد
المواصفات والاستخدام
MK 48
- طوربيد ثقيل متعدد المهام.
- يمكنه مهاجمة الغواصات والسفن.
- مدى يصل إلى 50 كم.
- مزود برأس حربي شديد الانفجار.
MK 48 ADCAP
- نسخة مطورة من MK 48.
- يتميز بمدى أكبر ونظام توجيه متقدم.
- فعال ضد الأهداف ذات التقنيات المتطورة.

3. طوربيدات تجريبية وتقنية حديثة

الطوربيد
المواصفات والاستخدام
Very Lightweight Torpedo (VLWT)
- طوربيد خفيف جدًا قيد التطوير.
- مصمم للاستخدام مع الطائرات بدون طيار.
Long Range Anti-Ship Missile (LRASM)
- مدمج مع طوربيدات لتطوير قدرة هجومية بعيدة المدى ضد السفن.

مقارنة بين الطوربيدات الخفيفة والثقيلة:


الخاصيةالطوربيدات الخفيفةالطوربيدات الثقيلة
الاستخدامضد الغواصاتضد السفن والغواصات
الوزنخفيف (< 300 كغم)ثقيل (> 1,500 كغم)
المنصاتالسفن والطائراتالغواصات فقط
المدىأقصر (< 15 كم)أطول (> 50 كم)

ماشاء الله بس غريب العد قليل عادة صفقات الذخائر عندنا ضخمه ام ان الحاجه لها قليله

غريب العدد، ٢٠ طورببد؟؟

5 مروحيات mh60r تعمل على كروفيتات avante 2200

اي 4 طوربيدات لكل مروحيه وهذا عددٍ جداً كافي

والطربيد لا يركب ولا يوضع الا للاستخدام او الاشتباه بالاستخدام


واعداد الغواصات في الخليج العربي والبحر الاحمر وبحر العرب وخليج عدن لا تصل الى ٢٠ أساسا



وهذا ضمن تعزيز القدرات الناريه للقطع البحريه





هناك 5 مروحيات mh-60r تعمل بالاسطول الشرقي هدفها توفير الدعم الجوي والناري لزوراق الصاروخيه التي تحمي المنصات البحريه النفطيه




5 مروحيات mh60r تعمل على كروفيتات avante 2200

اي 4 طوربيدات لكل مروحيه وهذا عددٍ جداً كافي

والطربيد لا يركب ولا يوضع الا للاستخدام او الاشتباه بالاستخدام


واعداد الغواصات في الخليج العربي والبحر الاحمر وبحر العرب وخليج عدن لا تصل الى ٢٠ أساسا

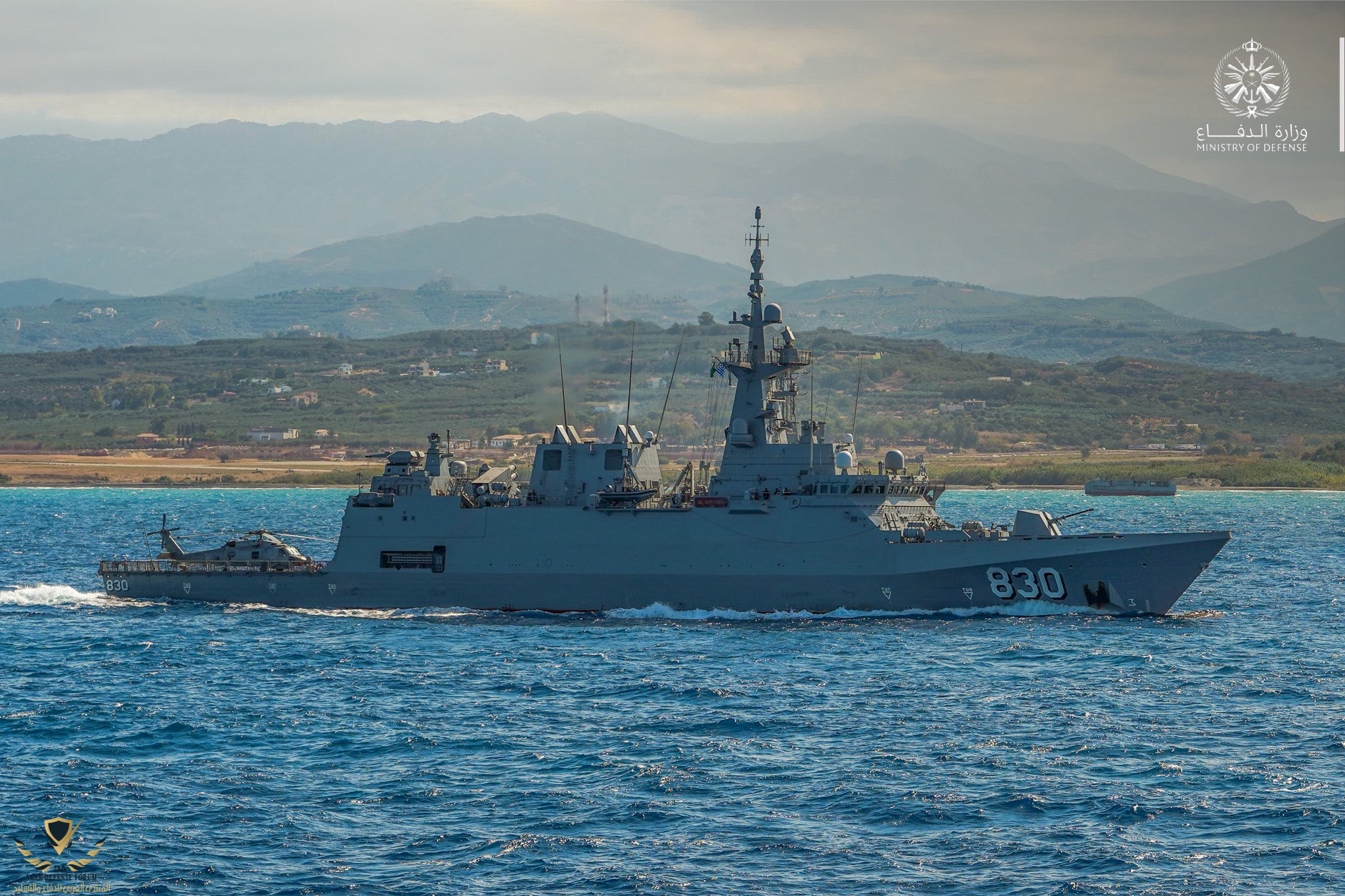

مشاهدة المرفق 749266

وهذا ضمن تعزيز القدرات الناريه للقطع البحريه

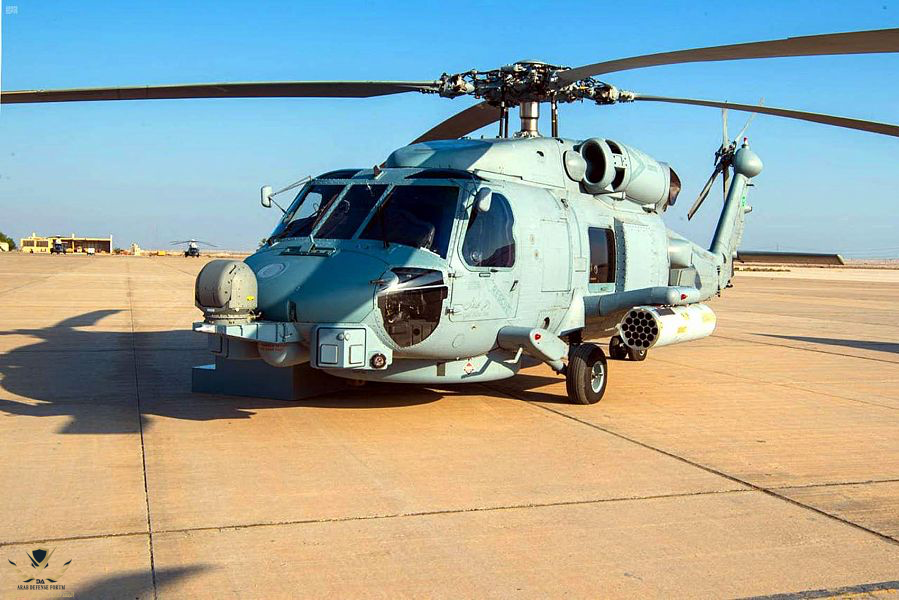

مشاهدة المرفق 749267



هناك 5 مروحيات mh-60r تعمل بالاسطول الشرقي هدفها توفير الدعم الجوي والناري لزوراق الصاروخيه التي تحمي المنصات البحريه النفطيه

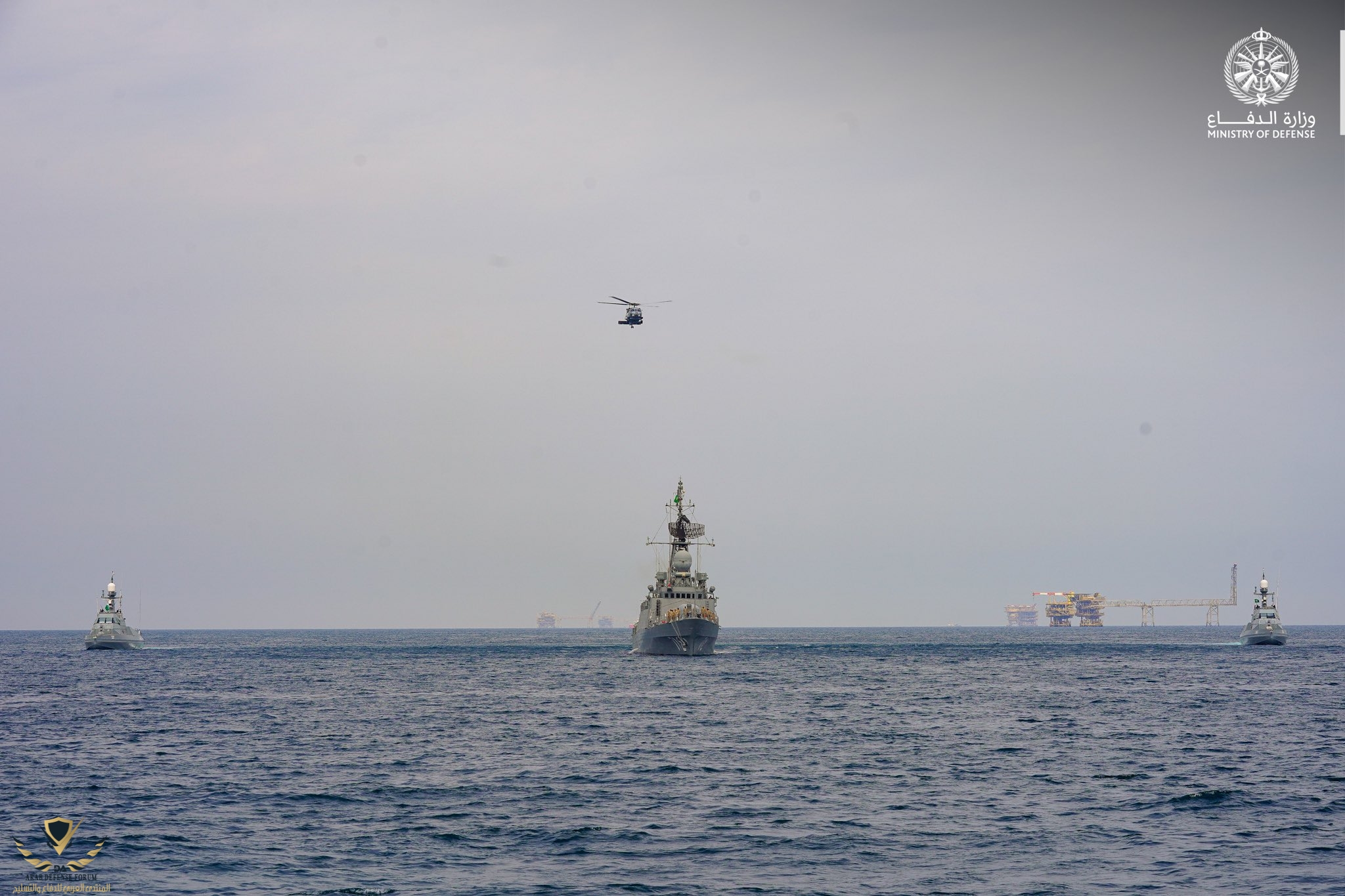

مشاهدة المرفق 749268

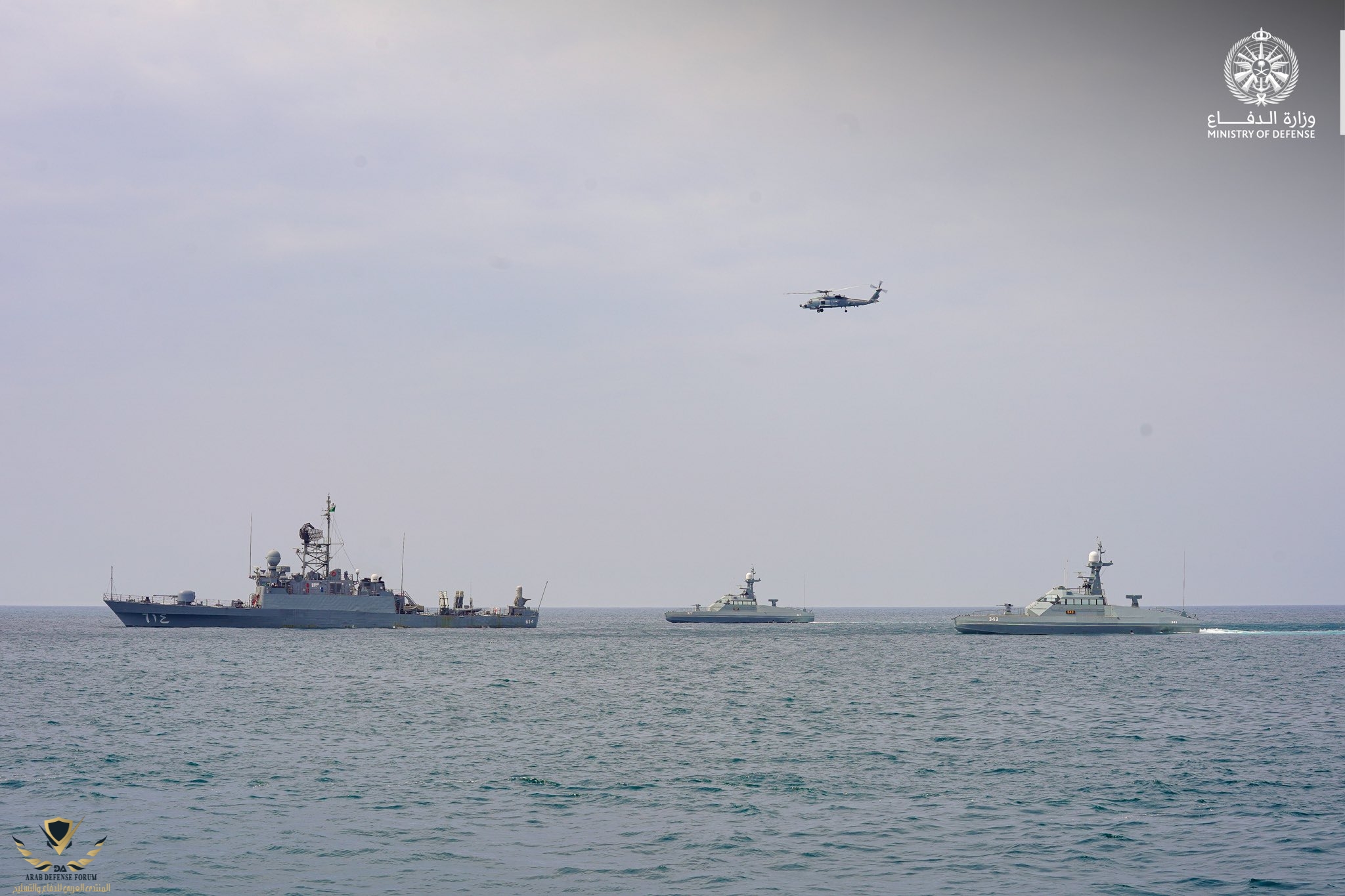

مشاهدة المرفق 749269
بيتم زيادة الاعداد مع صفقه كروفيتات 3

غريب العدد، ٢٠ طورببد؟؟
هناك دول تفضل التوريد المستمر على توريد كمية ضخمة اول مرة.
من ميزاته : تواكب اي تطويرات محدثة للمنتج وتتاح لك في الطلبيات المسقبلية واستكشاف اي عيوب للمنتج .
والسيئة الوحيدة : قد تواجه ارتفاع الاسعار وتضخمها بعد فترة .

من أهم المنصات اللي تحمل الطوربيد المذكور:

1. الطائرات المضادة للغواصات (مثل P-8 Poseidon):

الإطلاق:

تحمل الطائرة الطوربيدات في حاويات خاصة ضمن عنابر الأسلحة، حيث يتم إسقاط الطوربيد في الماء باستخدام المظلات لتقليل سرعة السقوط.

توفر الطائرة تغطية جوية بعيدة المدى مع قدرة على كشف وتعقب الغواصات باستخدام الرادارات وأجهزة السونار.

ما يعطي الاستجابة السريعة للتعامل مع تهديدات الغواصات في نطاقات بعيدة.





2. المروحيات البحرية (مثل MH-60R Seahawk):


يمكن للمروحية حمل وإطلاق الطوربيد مباشرة من الجو إلى الماء، مما يوفر قدرة فائقة على مهاجمة الغواصات حتى في المواقع المعقدة.

تعمل كمصدر دعم سريع ومتعدد المهام للسفن السطحية، وتستخدم أنظمة السونار الغاطسة لتحديد موقع الأهداف.

مما يعطيها القدرة على المناورة والتغطية السريعة لمساحات واسعة من المياه.

5 مروحيات mh60r تعمل على كروفيتات avante 2200

اي 4 طوربيدات لكل مروحيه وهذا عددٍ جداً كافي

والطربيد لا يركب ولا يوضع الا للاستخدام او الاشتباه بالاستخدام


واعداد الغواصات في الخليج العربي والبحر الاحمر وبحر العرب وخليج عدن لا تصل الى ٢٠ أساسا

مشاهدة المرفق 749266

وهذا ضمن تعزيز القدرات الناريه للقطع البحريه

مشاهدة المرفق 749267



هناك 5 مروحيات mh-60r تعمل بالاسطول الشرقي هدفها توفير الدعم الجوي والناري لزوراق الصاروخيه التي تحمي المنصات البحريه النفطيه

مشاهدة المرفق 749268

مشاهدة المرفق 749269
والغواصات الايرانيه الصغيره

5 مروحيات mh60r تعمل على كروفيتات avante 2200

اي 4 طوربيدات لكل مروحيه وهذا عددٍ جداً كافي

والطربيد لا يركب ولا يوضع الا للاستخدام او الاشتباه بالاستخدام


واعداد الغواصات في الخليج العربي والبحر الاحمر وبحر العرب وخليج عدن لا تصل الى ٢٠ أساسا

مشاهدة المرفق 749266

وهذا ضمن تعزيز القدرات الناريه للقطع البحريه

مشاهدة المرفق 749267



هناك 5 مروحيات mh-60r تعمل بالاسطول الشرقي هدفها توفير الدعم الجوي والناري لزوراق الصاروخيه التي تحمي المنصات البحريه النفطيه

مشاهدة المرفق 749268

مشاهدة المرفق 749269

- ضف عليها اساسًا ان المملكة العربية السعودية تمتلك طوربيدات من انواع اخرى


السعودية تؤمن طوربيدات خفيفة الوزن من طراز MK 54



أعطت الولايات المتحدة الضوء الأخضر رسميًا لصفقة أسلحة محتملة مع المملكة العربية السعودية، مما يمثل خطوة مهمة أخرى في جهود الدولة الخليجية لتحديث قدراتها البحرية.

تتضمن الصفقة، التي وافقت عليها وزارة الخارجية وأبلغت بها وكالة التعاون الأمني الدفاعي (DSCA) الكونجرس، بيع عشرين طوربيدًا خفيف الوزن (LWT) من طراز MK 54 MOD 0، إلى جانب حزمة شاملة من الدعم اللوجستي ودعم البرنامج. وتبلغ التكلفة الإجمالية المقدرة للبرنامج 78.5 مليون دولار.

يُعد طوربيد MK 54 MOD 0 الخفيف الوزن سلاحًا متطورًا مضادًا للغواصات، مصممًا لتتبع وتصنيف وتحييد التهديدات في المياه العميقة والضحلة. لا يشمل طلب المملكة العربية السعودية الطوربيدات نفسها فحسب، بل يشمل أيضًا مجموعة من العناصر الإضافية لضمان الجاهزية التشغيلية.






وتشمل هذه قطع الغيار، وطوربيدات التدريب القابلة للاسترداد (REXTORPs)، وحاويات المناولة، وبرامج التدريب، والمنشورات الفنية، ومعدات الدعم. كما تتميز الحزمة بدعم هندسي ولوجستي من موظفي الحكومة الأمريكية والمقاولين من القطاع الخاص.


يمثل طوربيد MK 54 MOD 0 الخفيف الوزن، والذي يُشار إليه غالبًا باسم “الطوربيد المحارب”، تطورًا بالغ الأهمية في تكنولوجيا الحرب المضادة للغواصات (ASW).

تم تطويره كبديل لطوربيد MK 46 القديم، ويجمع MK 54 بين عناصر مثبتة من التصميمات السابقة وتقنيات التوجيه والتحكم المتقدمة، مما يضمن فعاليته ضد التهديدات الحديثة والناشئة تحت الماء. أصبح هذا الطوربيد المدمج والموثوق به وقابل للتكيف بدرجة كبيرة حجر الزاوية في عمليات الحرب المضادة للغواصات للولايات المتحدة وحلفائها.

في جوهره، يبلغ قطر طوربيد MK 54 MOD 0 324 مم (12.75 بوصة) وقد تم تحسينه للنشر من مجموعة متنوعة من المنصات، بما في ذلك السفن السطحية والطائرات ذات الأجنحة الثابتة والطائرات ذات الأجنحة الدوارة. يبلغ وزنه حوالي 608 رطل، ويحقق التوازن بين خفة الوزن والقدرة على المناورة والقوة القاتلة في العمليات.

يبلغ طوله الإجمالي 106.9 بوصة (حوالي 8.9 قدم)، مما يجعله صغير الحجم بما يكفي للتعامل معه بكفاءة ولكنه كبير بما يكفي لاستيعاب أنظمة متطورة على متنه ورأس حربي قوي.

يعمل MK 54 بنظام دفع محكم يستخدم محرك الوقود Otto II. يوفر نظام الدفع هذا السرعة والقدرة على التحمل، مما يسمح للطوربيد بالعمل بشكل فعال في بيئات متنوعة تحت الماء، من المناطق الساحلية الضحلة إلى المناطق المحيطية العميقة.

ممتاز جدًا ,, المملكة قضت على فرص نجاة الغواصات بمروحية هي الأفضل من نوعها في العالم وتسليح قاتل ومرعب جدًا
:)
معروف سابقًا باسم طوربيد هجين (LHT) هو سلاح مضاد للغواصات يتم إطلاقه من السفن السطحية والطائرات والمروحيات.

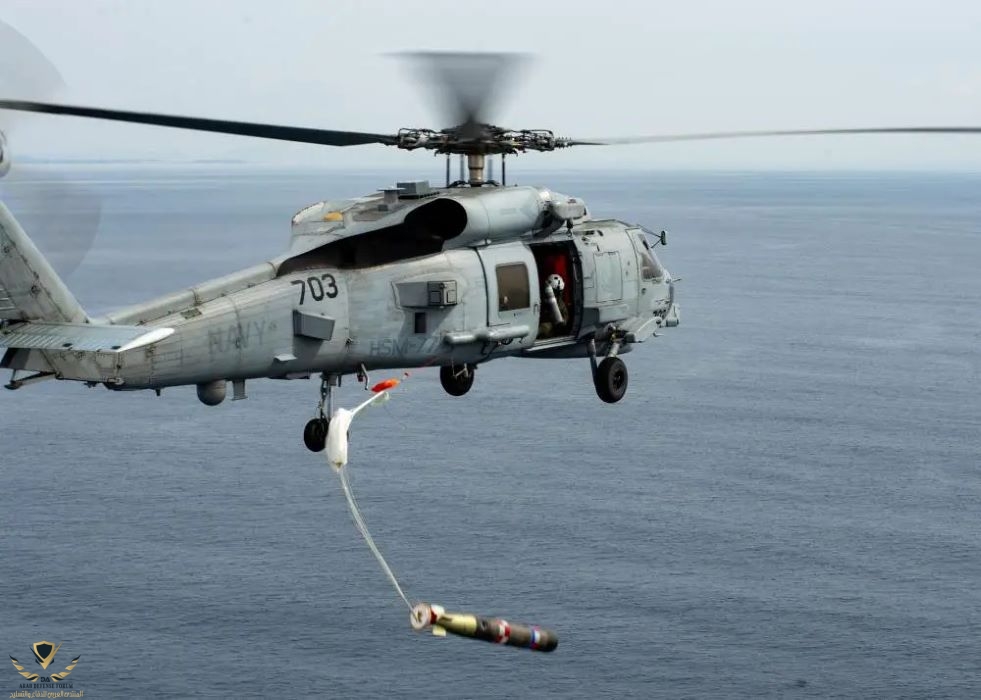

مشاهدة المرفق 749252

يدمج طوربيد MK 54 MOD 0 خفيف الوزن أجهزة وبرامج الطوربيد الموجودة من برامج طوربيد MK 46 و MK 50
مع أحدث تكنولوجيا معالجة الإشارات الرقمية (COTS) وهو يشتمل على قسم توجيه وتحكم متقدم (G&C)
يستخدم تقنيات معالجة COTS وتحسينات برمجية تكتيكية لزيادة أداء الطوربيد بشكل كبير
في السيناريوهات الصعبة بتكاليف تشغيل منخفضة.

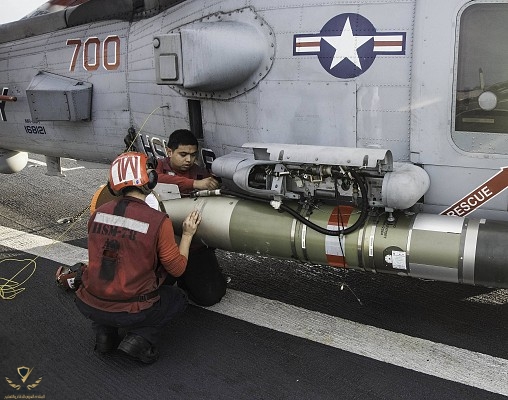

مشاهدة المرفق 749253

يتم تقديم تحسينات برمجية مستمرة من خلال عملية بناء المعالج المتقدم للطوربيد
(TAPB)
وصل MK 54 MOD 0 إلى القدرة التشغيلية الأولية (IOC) في عام 2004



الدفع : الوقود السائل

الطول : 106.9 بوصة

القطر : 12.75 بوصة

الوزن : 607 رطل

الرأس الحربي : 100 رطل ، شديد الانفجار
قضت

ماذا تعرف عن حرب الاعماق لتفتى تلك الفتوى المضحكه

كل هذه محاولات ولم ينجح الطيران فى حروب الاعماق الا فى ضرب الغواصات العائمه على سطح الماء فى الحرب العالميه الثانيه

اذا كان سونار الفرقاطات المختصه بحروب الاعماق يجد صعوبه فى اكتشاف وتدمير غواصه صحيح ان الغواصات النوويه تنتج ضوضاء اكثر مما يسهل عمليات الاكتشاف لكن لمواجهتها واغراقها هذه ليست بالسهوله التى تتخيلها

وحروب الاعماق يلزمها غواصات

اسود يوم على طاقم فرقاطه هو ان يواجهه غواصه ويشغل الضوء الاحمر الخافت وينتظر مصيره

قضت

ماذا تعرف عن حرب الاعماق لتفتى تلك الفتوى المضحكه

كل هذه محاولات ولم ينجح الطيران فى حروب الاعماق الا فى ضرب الغواصات العائمه على سطح الماء فى الحرب العالميه الثانيه

اذا كان سونار الفرقاطات المختصه بحروب الاعماق يجد صعوبه فى اكتشاف وتدمير غواصه صحيح ان الغواصات النوويه تنتج ضوضاء اكثر مما يسهل عمليات الاكتشاف لكن لمواجهتها واغراقها هذه ليست بالسهوله التى تتخيلها

وحروب الاعماق يلزمها غواصات

اسود يوم على طاقم فرقاطه هو ان يواجهه غواصه ويشغل الضوء الاحمر الخافت وينتظر مصيره

حروب الاعماق يلزمها غواصات ؟ يلزمها ؟ هبد ثاني يازكي ؟؟ انا ما ادري متى تتوب من هذا الكلام المضحك
الخليج العربي والبحر الأحمر هو اسهل مكان يتم فيه صيد وكشف الغواصات لأنه مكان غير ملائهم لها
وخصوصًا ضد تلك الغواصات المنقوصة بدون AIP وبدون دفاع جوي وبدون قدرات هجوم ارضي
والتي لا تستطيع الأستمرار كثيرًا في العمق او ضمان استمرار البقائية ضد العدائيات !
:)

اقصى عمق في الخليج العربي 93 متر تقريبًا بينما في البحر الأحمر حوالي 40٪ منه تعتبر مناطق
ضحلة جدا أقل من 100 م وحوالي 25٪ من البحر الأحمر عمقه تحت 50 متر وهناك 15٪ فقط
منه يزيد عمقه عن 1,000 م , والوسائل للكشف والاستهداف متعددة بما فيها (SAR)
:مع السلامة:





حروب الاعماق يلزمها غواصات ؟ يلزمها ؟ هبد ثاني يازكي ؟؟ انا ما ادري متى تتوب من هذا الكلام المضحك
الخليج العربي والبحر الأحمر هو اسهل مكان يتم فيه صيد وكشف الغواصات لأنه مكان غير ملائهم لها
وخصوصًا ضد تلك الغواصات المنقوصة بدون AIP وبدون دفاع جوي وبدون قدرات هجوم ارضي
والتي لا تستطيع الأستمرار كثيرًا في العمق او ضمان استمرار البقائية ضد العدائيات !
:)

اقصى عمق في الخليج العربي 93 متر تقريبًا بينما في البحر الأحمر حوالي 40٪ منه تعتبر مناطق
ضحلة جدا أقل من 100 م وحوالي 25٪ من البحر الأحمر عمقه تحت 50 متر وهناك 15٪ فقط
منه يزيد عمقه عن 1,000 م , والوسائل للكشف والاستهداف متعددة بما فيها (SAR)
:مع السلامة:


مشاهدة المرفق 749306
مشاهدة المرفق 749307مشاهدة المرفق 749308مشاهدة المرفق 749309

مبروك للبحرية السعودية طوربيد جميل رغم أنني استغربت أيضا قلة العدد نوعا ما

أيضا أعجبني العمق العملياتي الأقصى الذي يصل له الطوربيد من 400 إلى 450 متر
