منظومة الدفاع الصاروخي THAAD

[yassine105]

بسم الله نبدا موضوعا حديدا

( Terminal High Altitude Area Defense ) THAAD

​

تعني منظومة دفاع في المناطق ذات الارتفاعات العالية الطرفية حرفيا !!!

نظام دفاع صاروخي بعيد المدى من صنع شركة Lockheed Martin لتدمير الصواريخ البالستية داخل أو خارج الغلاف الجوي خلال المرحلة النهائية من الرحلة.

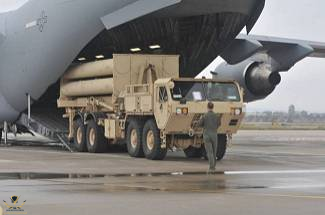

تتميز هذه المنظومة بقدرات اعتراض في كل الاحوال الجوية و حركية تسمح لها بالتنقل من موقع لآخر

و للتخفيف من آثار أسلحة الدمار الشامل قبل وصولها إلى الأرض:


تعترض المنظومة الصواريخ القادمة داخل وخارج الغلاف الجوي للأرض على مسافة 200 كيلومتر، مع امكانية التمييز بين ما هو حقيقي أو وهمي من الأهداف.

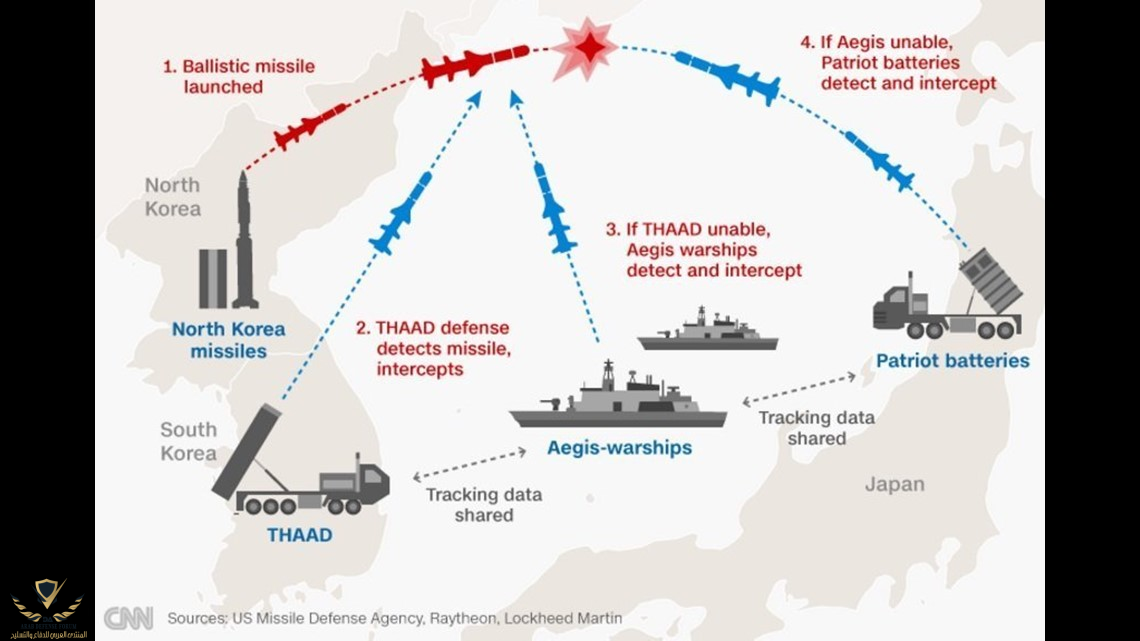

التكامل بين انظمة الدفاع الصاروخي

​

يتوافق نظام ثاد مع أنظمة ABMs حيث يستطيع أن يستقبل البيانات التوجيهية من الأقمار الاصطناعية الخاصة بنظام Aegis للدفاع الصاروخي من البحر عبر سفن البحرية الامريكية

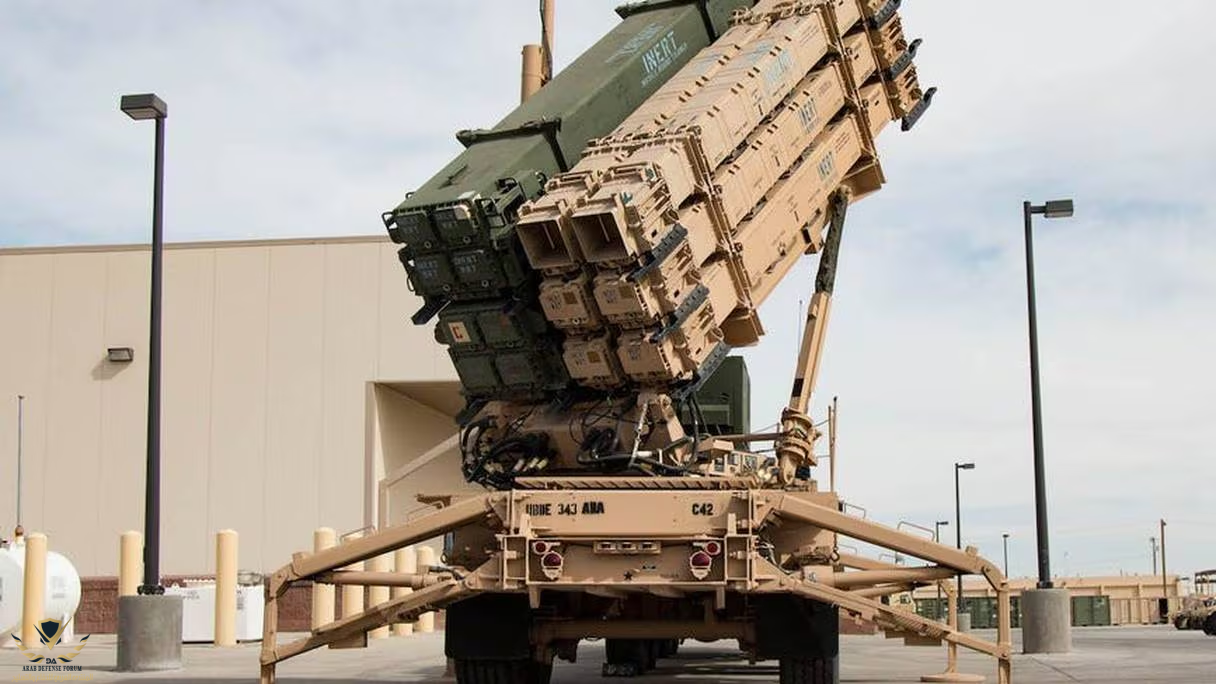

كما يستطيع أن يعمل بالتوافق مع نظام باتريوت pac3

والعديد من المستشعرات الخارجية الأخرى..........

و بالتالي فأن أجهزة الاستشعار نلخصها هنا :
- محطات كشف بعيدة المدى للصواريخ الباليستية التي تدخل الغلاف الجوي BMEWS
- محطات رادار أرضية متوسطة المدى
- محطات الرادار ذات الهوائيات النشطة في النطاق X والمثبتة على المنصات البحرية
- أقمار المراقبة STSS

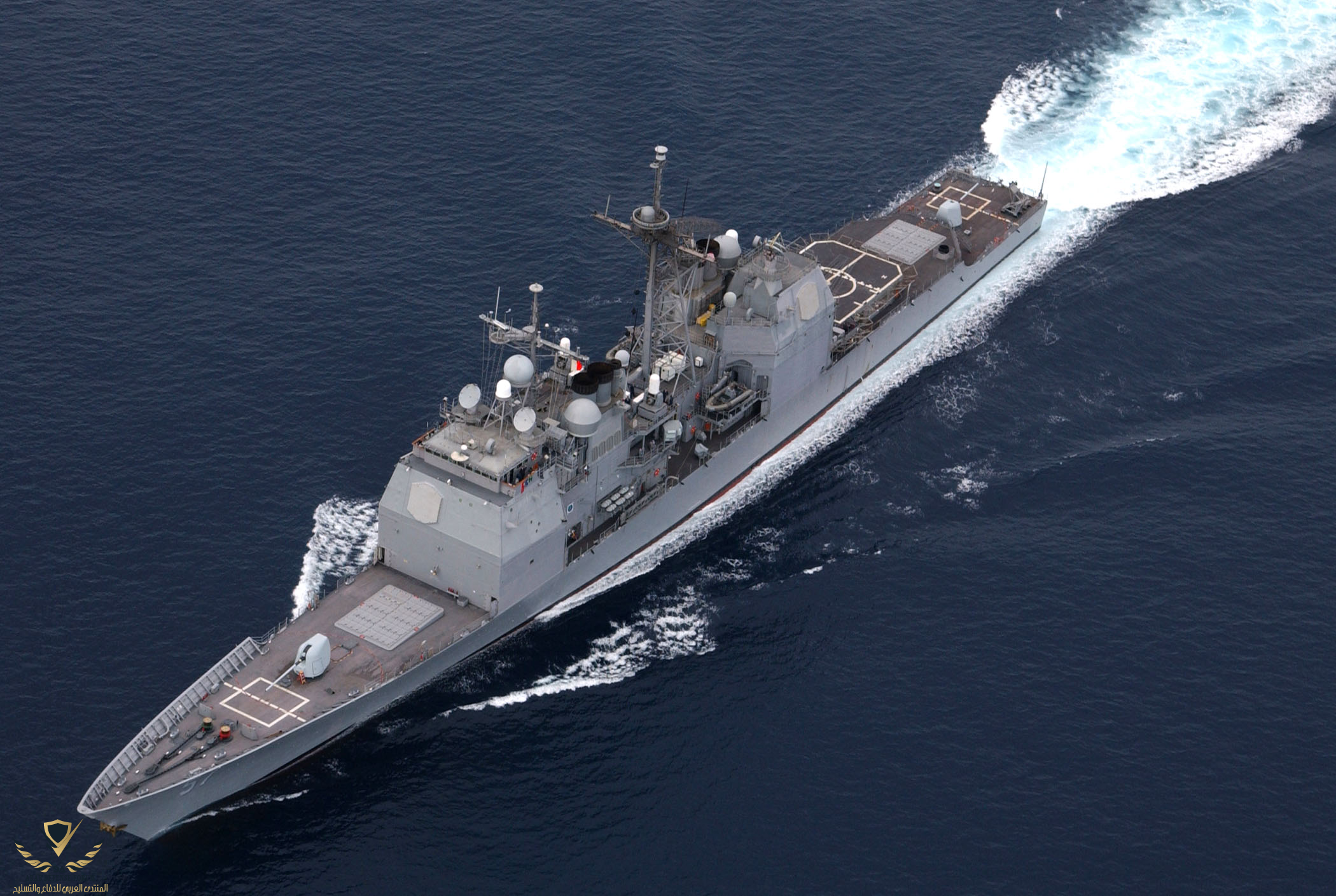

- الرادارات الموجودة على متن السفن (AEGIS)

عناصر المنظومة​

تحتوي كل بطارية ثاد على 4 مكونات رئيسية :
الرادار
عربة قواذف الصواريخ
2 محطة التحكم والاشتباك
عربات طاقة و لوجستيك

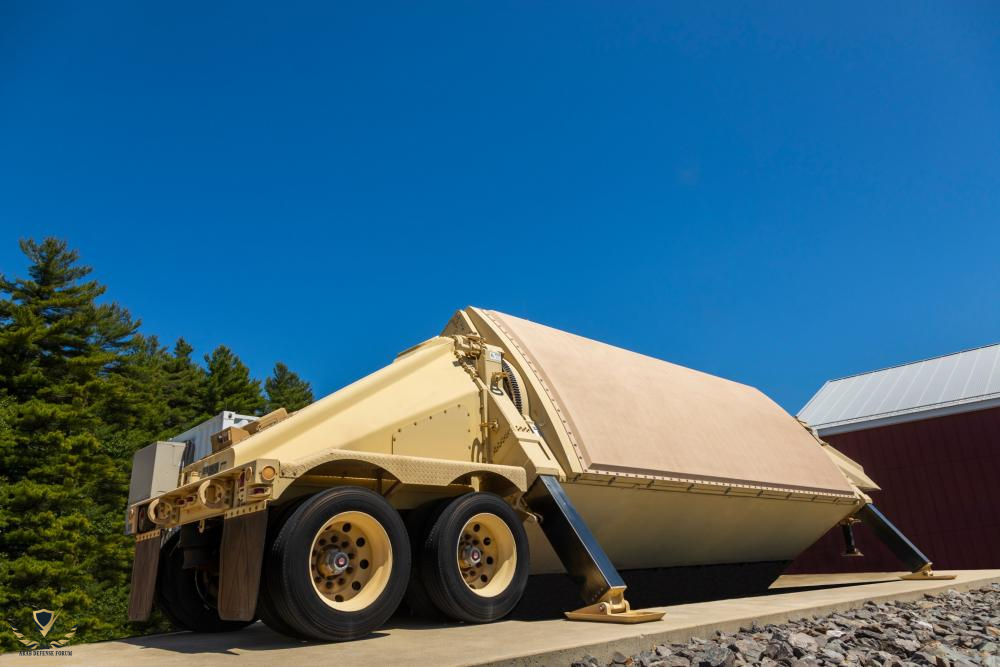

الرادار AN/TPY2

رادار AN/TPY-2 الخاص بمنظومة الدفاع الصاروخي الباليستي THAAD راداراً متنقلاً سريع الانتشار،عالي الوضوح، يعمل على النطاق الترددي إكس (X-band)، من الطيف الكهرومغناطيسي، قادر على اكتشاف الأهداف في المدى البعيد وتتبعها بشكل دقيق، ويميز كافة أنواع الصواريخ البالستية التي تتراوح بين الصواريخ القصيرة المدى والعابرة للقارات. لدى الرادار خوارزميات عالية التعقيد حيث انه لديه قدرة على تحديد نوع الهدف إذا كان وهميا ام لا

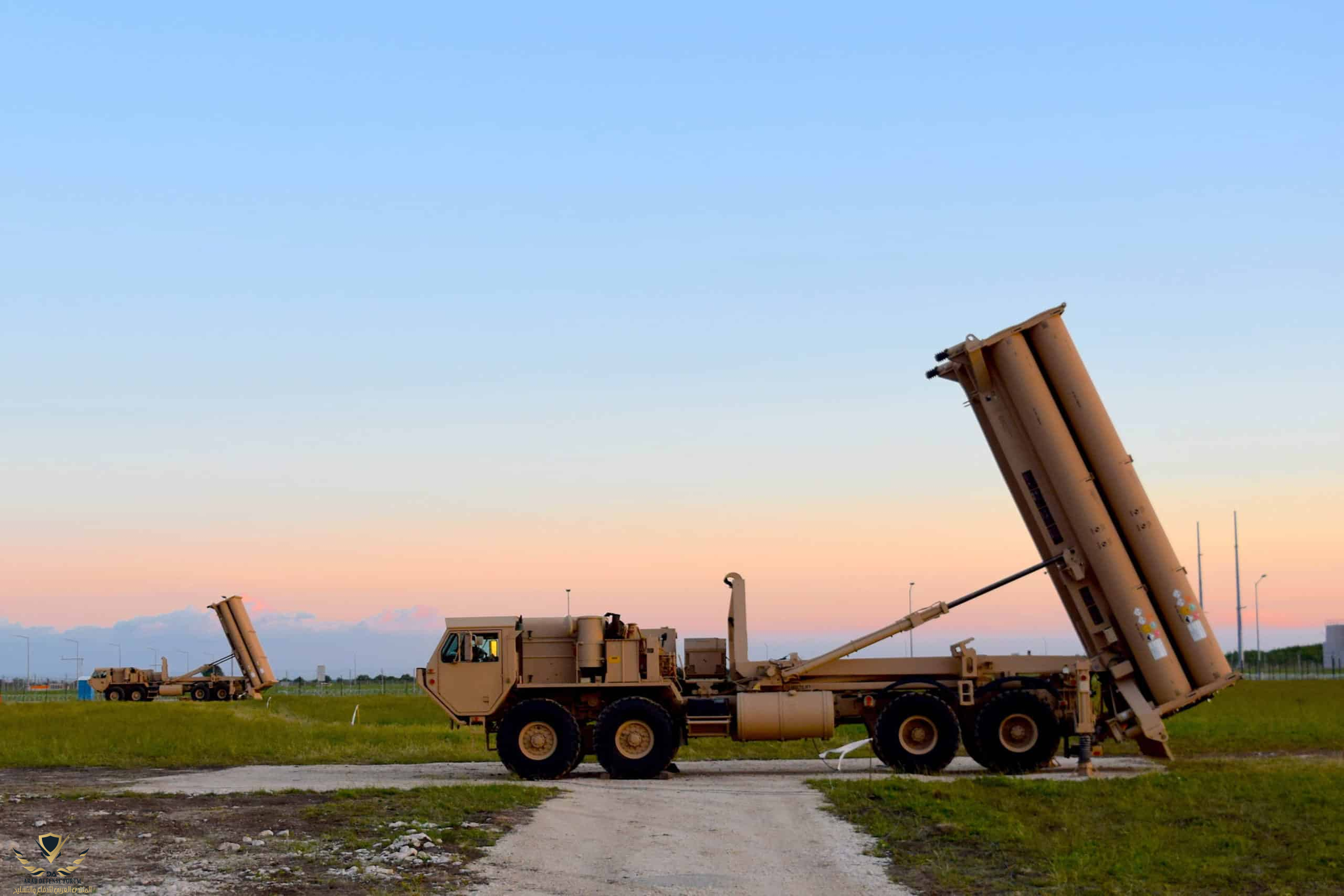

عربة قواذف الصواريخ

*هناك 8 صواريخ اعتراضية لكل قاذفة. وتشتمل تشكيلات الجيوش الحالية من بطاريات "ثاد" على 6 منصات و48 صاروخاً اعتراضياً، كما يمكن توسيع نطاقها إلى 9 منصات إطلاق و72 صاروخاً اعتراضياً.








محطة التحكم والاشتباك

توفر كابينة القيادة والتحكم وإدارة المعركة والاتصالات (C2BMC) معلومات تتبع من مناطق إقليمية أخرى وتجمع معلومات واردة من أجهزة الاستشعار عن بعد في أنظمة Aegis و Patriot.

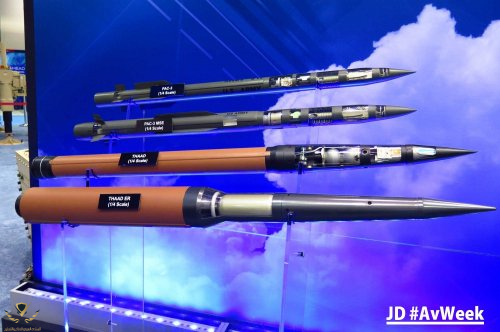

صاروخ ثاد

​

• الطول 6.17 م.
• وزن الإطلاق: 900 كجم.
• السرعة: 2800 م/ ث.
• المدى: أكثر من 200 كم.
• أقصى ارتفاع للاعتراض: 150 كم.
• احتمالية الإصابة بأول صاروخ: 0.9.

شكرا ​



[ابو حمد123]

احسنت
موضوع جميل
والاجمل لما اراه في السعودية
السؤال ؟
متى بتكون اول استلام لثاد في السعودية



[yassine105]

احسنت
موضوع جميل
والاجمل لما اراه في السعودية
السؤال ؟
متى بتكون اول استلام لثاد في السعودية

شكرا
حسب ما قرأت 2026/2027 ربما لست متأكد



[Saudi silent]

احسنت
موضوع جميل
والاجمل لما اراه في السعودية
السؤال ؟
متى بتكون اول استلام لثاد في السعودية​

السعودية تسلمت الثاد بالفعل .. بأجزاء ومكونات سعودية
مثل القواذف ( سعودية الصنع ) , ولكن غير معروف حالة دخوله الخدمة
​

شركة ريثيون : السعودية تصنع اجزاء رئيسية لصواريخ الباتريوت ومورد عالمي لـPPUs الثاد​



[yassine105]

السعودية تسلمت الثاد بالفعل .. بأجزاء ومكونات سعودية
مثل القواذف ( سعودية الصنع ) , ولكن غير معروف حالة دخوله الخدمة
​

شركة ريثيون : السعودية تصنع اجزاء رئيسية لصواريخ الباتريوت ومورد عالمي لـPPUs الثاد​

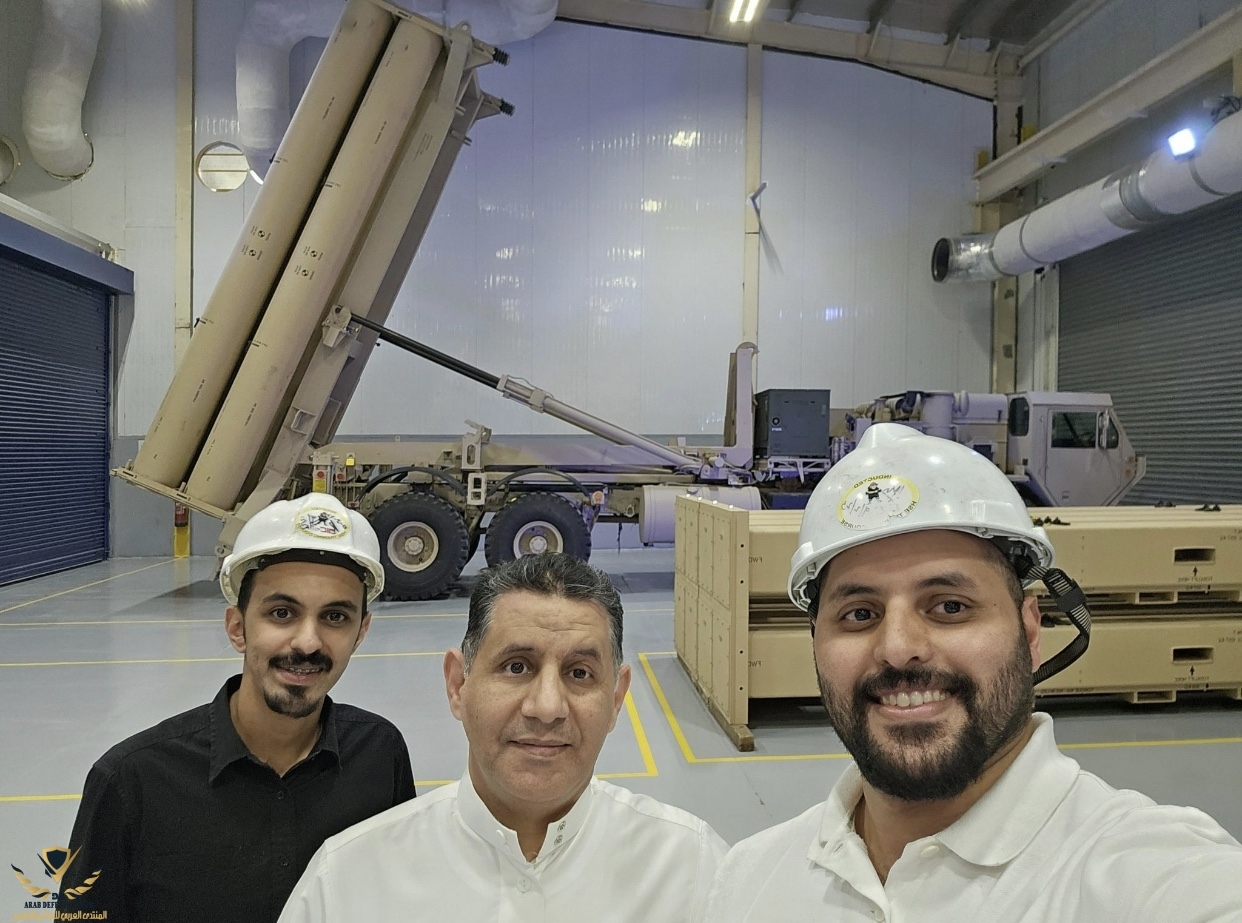

مشاهدة المرفق 681573

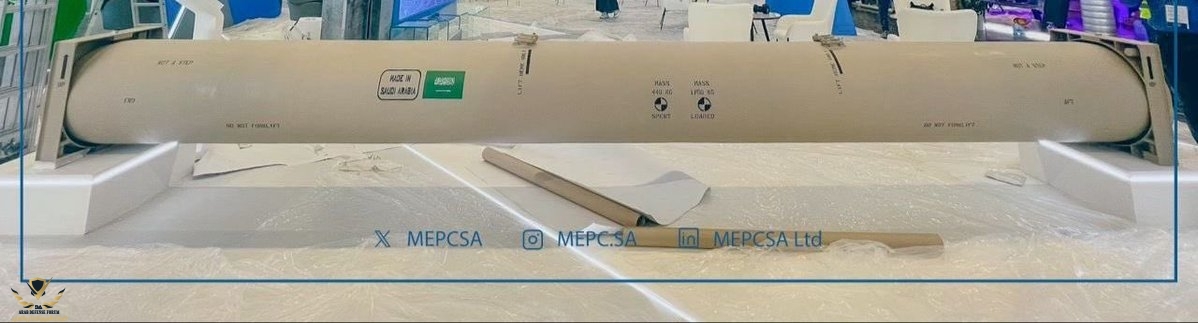

مشاهدة المرفق 681574
مشاهدة المرفق 681575​

جميل صناعته محليا
القاذفة الثانية خاصة ب iris أو ميكا ؟



[Saudi silent]

جميل صناعته محليا
القاذفة الثانية خاصة ب iris أو ميكا ؟

ميكا , تصنعها ايضًا شركة ( AIC ) السعودية
-

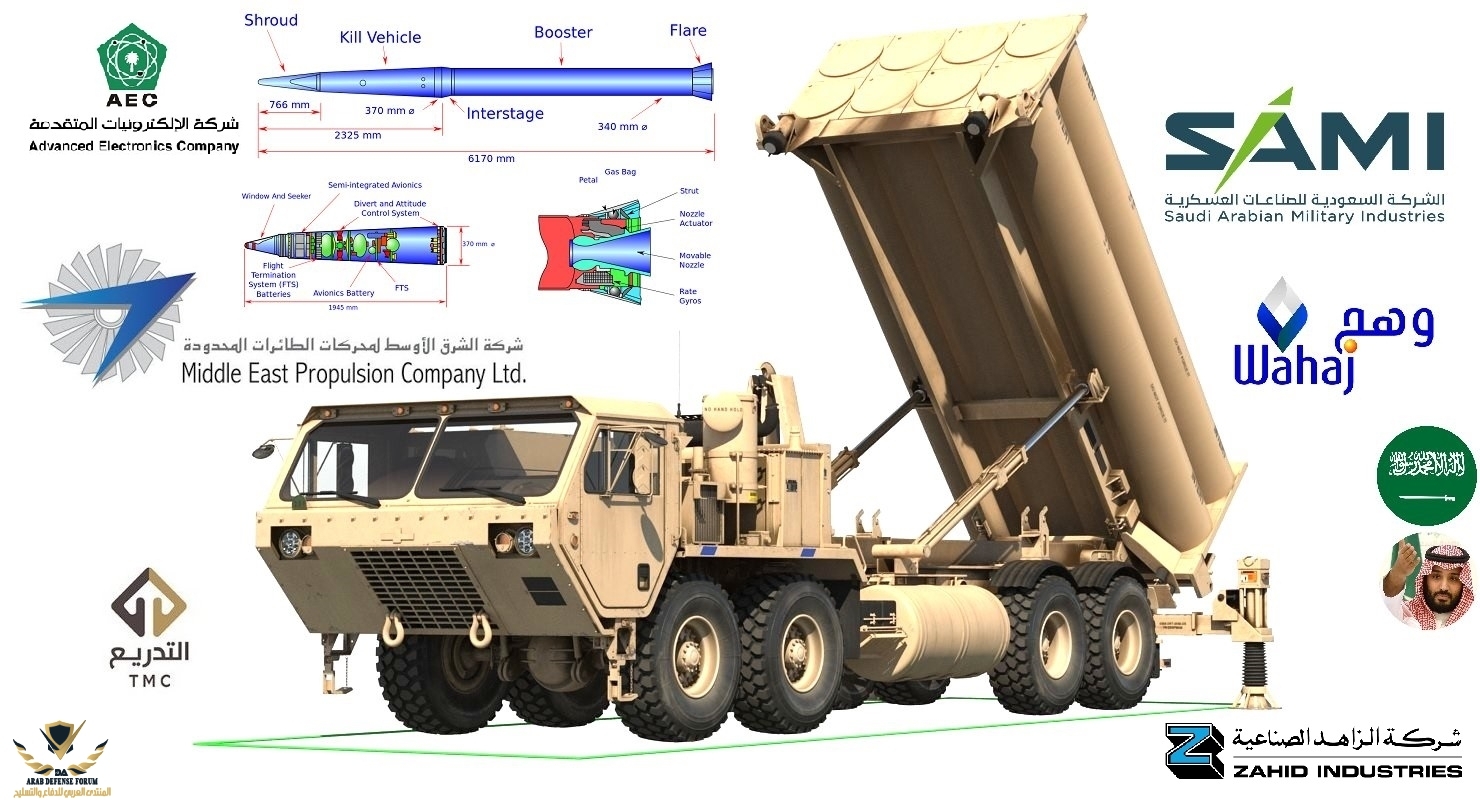

وهنا صورة "لبعض" الشركات السعودية التي تشارك في تصنيع
مكونات واجزاء والكترونيات الثاد , يوجد بعض الشركات غير مذكورة

​



[ASH]

نبي واحد يعطينا كيفية عمل رادار الثاد

لان شكله غريب جداً وكانه محدود الزاوية

وفي اتجاه واحد



[Saudi silent]

نبي واحد يعطينا كيفية عمل رادار الثاد

لان شكله غريب جداً وكانه محدود الزاوية

وفي اتجاه واحد​

بالتأكيد يوجد هناك الكثير من المعلومات بخصوص اعظم رادار في العالم
للرصد والتوجيه الصاروخي بمدى 2000 - 4,700 كم

يعمل في النطاق X من الطيف الكهرومغناطيسي وهذا يمكّنه من رؤية الأهداف
بشكل أكثر وضوح والتمييز بين التهديدات الحقيقية والوهمية
مثل حطام الإطلاق.
-
يعمل الرادار في عدة وضعيات

- الوضع الأمامي

يكتشف الرادار الصواريخ الباليستية بعد إطلاقها واثناء صعودها.

- الوضع الطرفي.

في الوضع النهائي يساعد الرادار في توجيه الصواريخ الاعتراضية
نحو الصاروخ المعادي في مرحلة الدخول.

بالمناسبة : يتمتع الرادار AN/TPY-2 بسجل أداء خالي من العيوب
ضد جميع فئات الصواريخ الباليستية. ​



[Saudi silent]

بالتأكيد يوجد هناك الكثير من المعلومات بخصوص اعظم رادار في العالم
للرصد والتوجيه الصاروخي بمدى 2000 - 4,700 كم

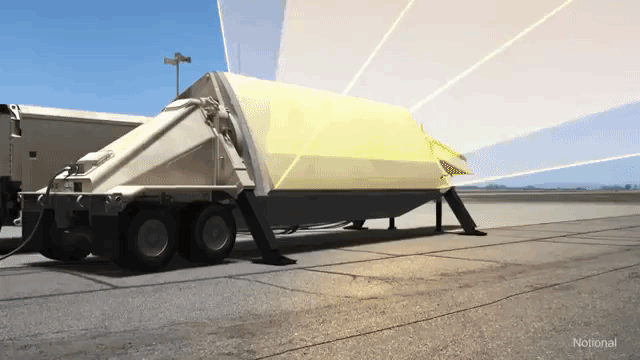

مشاهدة المرفق 681609

يعمل في النطاق X من الطيف الكهرومغناطيسي وهذا يمكّنه من رؤية الأهداف
بشكل أكثر وضوح والتمييز بين التهديدات الحقيقية والوهمية
مثل حطام الإطلاق.
-
يعمل الرادار في عدة وضعيات

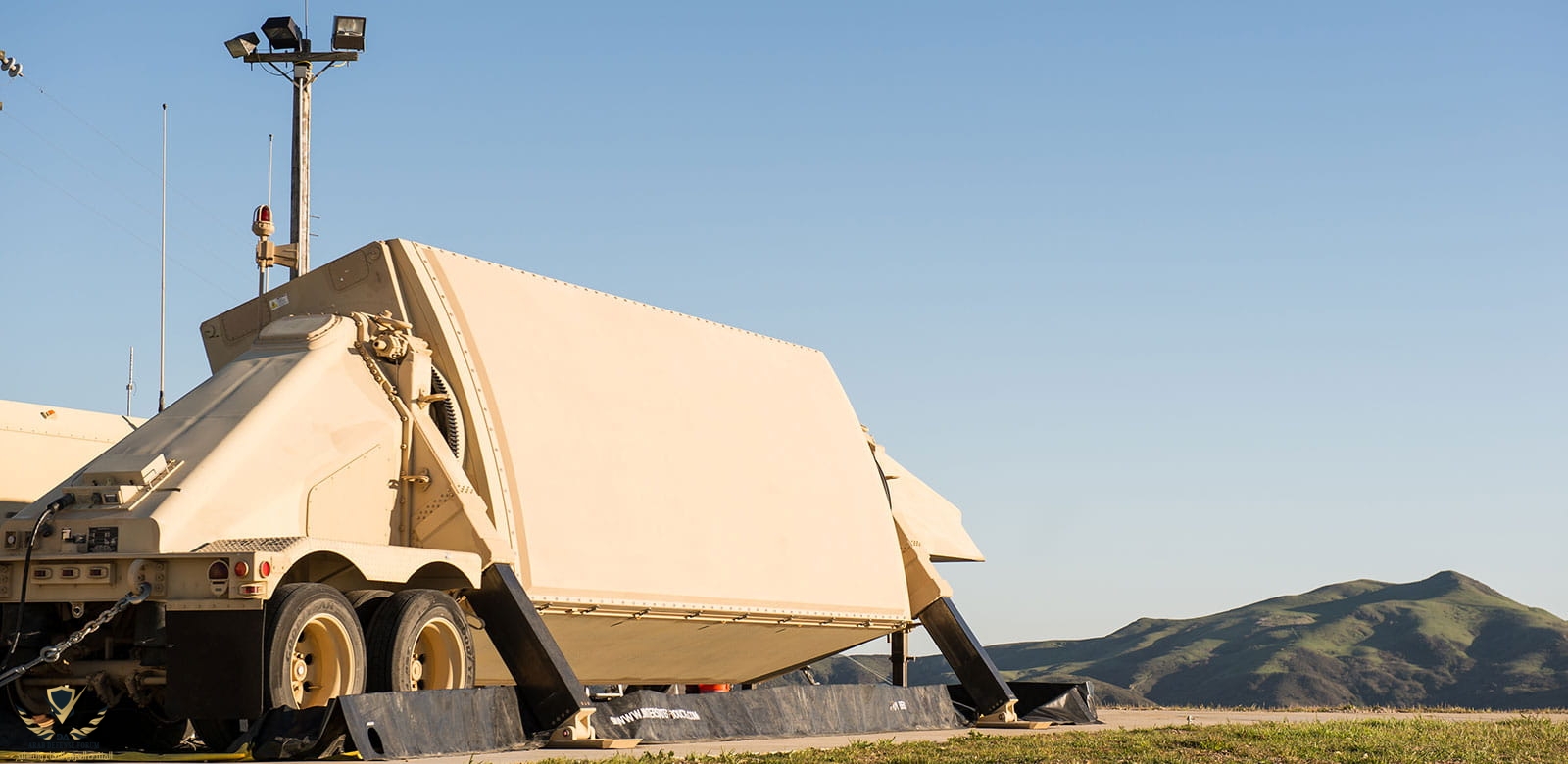

مشاهدة المرفق 681611

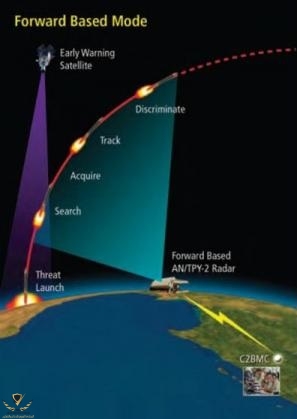

- الوضع الأمامي

يكتشف الرادار الصواريخ الباليستية بعد إطلاقها واثناء صعودها.

مشاهدة المرفق 681606

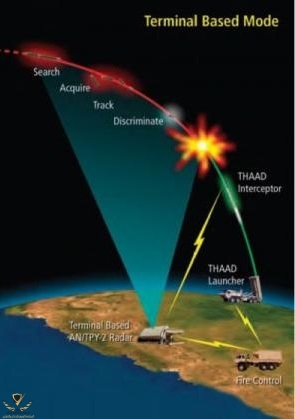

- الوضع الطرفي.

في الوضع النهائي يساعد الرادار في توجيه الصواريخ الاعتراضية
نحو الصاروخ المعادي في مرحلة الدخول.

مشاهدة المرفق 681605

بالمناسبة : يتمتع الرادار AN/TPY-2 بسجل أداء خالي من العيوب
ضد جميع فئات الصواريخ الباليستية. ​

بالمناسبة :

المملكة العربية السعودية لم ترضى بالرادار العادي الذي تشغله امريكا ودول اخرى
في 2020 تلقت لوكهيد 2,3 مليار دولار لـأنتاج 7 رادارت ( حصلت على ترقيات )
مخصصة للسعودية وتتمتع بتقنية GaN !

​

U.S. and Saudi officials signed formal terms of sale in November 2018. In April 2019, Lockheed Martin was awarded an initial $2.4 billion contract for THAAD interceptors, and received an additional $1.48 billion award in July 2019. In March 2020, Lockheed received a $932 million contract modification for THAAD interceptor production, and, in April 2021, an additional $611 million for support services. In addition, Raytheon Technologies received a $2.3 billion award for the sale of seven upgraded, gallium nitride (GaN)-based AN/TPY-2 radars in June 2020.​



[Saudi silent]

للمعلومية : بالأمكان ربط قواذف الباتريوت بمحطات تحكم الثاد وراداراته
ليقوم صاروخ الباتريوت بذلك بإعطاء اكبر واقصى قدرة له
" كأرتفاع ومدى وقدرات ومناورة "

​



[F15 Saudi Advance]

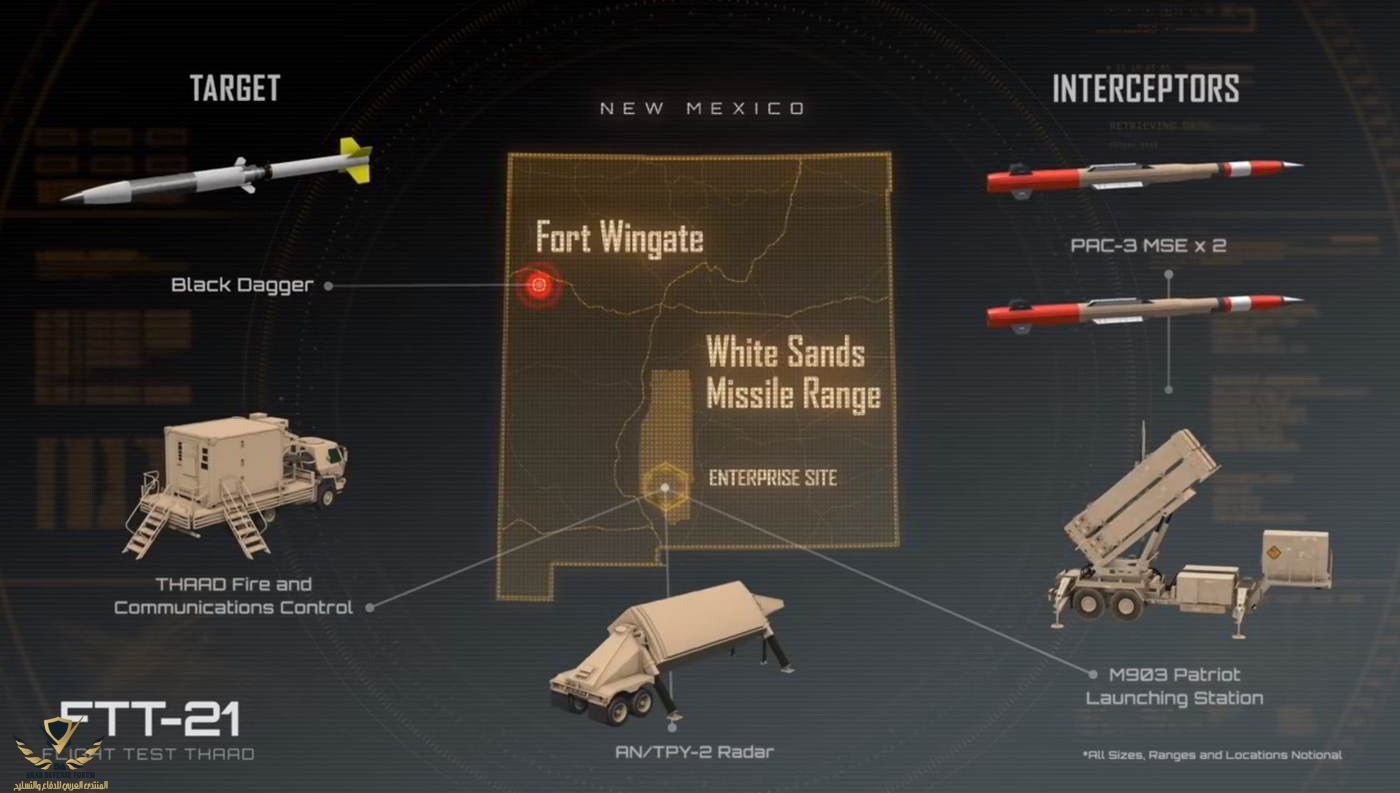

للمعلومية : بالأمكان ربط قواذف الباتريوت بمحطات تحكم الثاد وراداراته
ليقوم صاروخ الباتريوت بذلك بإعطاء اكبر واقصى قدرة له
" كأرتفاع ومدى وقدرات ومناورة "

مشاهدة المرفق 681613​

كم يبلغ مدى الباتريوت Pac 3 MSE الاقصى عند ربطه برادار الثاد



[Jasem]

شنو الفايدة من صواريخ ثاد الباليستية والباتريوت موجود؟



[goldy]

شنو الفايدة من صواريخ ثاد الباليستية والباتريوت موجود؟

منظومة الثاد تعمل مثل الدرع الصاروخي من مسافة امانة , منظومة الثاد تستطيع اعتراض الاهداف من خارج الغلاف الجوي و المدى حقها اكبر من مدى الباتريوت كل دولة في العالم تُريد ان تمتلك منظومة قادرة على الاعتراض من مسافات امنة , المسافة الامنة تقلل من الصواريخ التي تدخل مجالك الجوي

المدى حق منظومة الثاد 200 كلم و الارتفاع 150 كلم , وهذي نقطة جداً مهمة قليل المنظومة القادرة على اعتراض الصواريخ من هذه المسافة , و أيضاً عندها القدر على اعتراض الصواريخ منفصلة الرأس قبل ان تنفصل
​



[Saudi silent]

منظومة الثاد تعمل مثل الدرع الصاروخي من مسافة امانة , منظومة الثاد تستطيع اعتراض الاهداف من خارج الغلاف الجوي و المدى حقها اكبر من مدى الباتريوت كل دولة في العالم تُريد ان تمتلك منظومة قادرة على الاعتراض من مسافات امنة , المسافة الامنة تقلل من الصواريخ التي تدخل مجالك الجوي

المدى حق منظومة الثاد 200 كلم و الارتفاع 150 كلم , وهذي نقطة جداً مهمة قليل المنظومة القادرة على اعتراض الصواريخ من هذه المسافة , و أيضاً عندها القدر على اعتراض الصواريخ منفصلة الرأس قبل ان تنفصل
​

الميزة الجوهرية هنا هو اعتراض صواريخ الدمار الشامل قبل دخولها اجوائك
سواء الصواريخ ذات الرأس النووي او الرأس الكيماوي او غيره
وذلك سيساعد بشكل كبير في تخفيف الأضرار
​



[goldy]

الميزة الجوهرية هنا هو اعتراض صواريخ الدمار الشامل قبل دخولها اجوائك
سواء الصواريخ ذات الرأس النووي او الرأس الكيماوي او غيره
وذلك سيساعد بشكل كبير في تخفيف الأضرار
​

بضبط و الاجمل هو ان الاعتراض يكون عن طريق الاختراق و هذا يقلل بشكل كبير جداً من ضرر الاعتراض

منظومة الثاد تستحق كل دولار اندفع فيها فعلياً منظومة قوية من كل النواحي

ننتظر المنظومة الكورية ​



[Saudi silent]

كم يبلغ مدى الباتريوت Pac 3 MSE الاقصى عند ربطه برادار الثاد

المدى بشكل عام للـ MSE غير معروف يقال +100 كم
والمدى ضد الصواريخ البالستية 35 كم
-
وهذي الأرقام قبل الربط برادار ومراكز الثاد

حيث لا يوجد حقيقة اي ارقام توضح المديات بعد الربط بالثاد
​



[goldy]

المدى بشكل عام للـ MSE غير معروف يقال +100 كم
والمدى ضد الصواريخ البالستية 35 كم
-
وهذي الأرقام قبل الربط برادار ومراكز الثاد

حيث لا يوجد حقيقة اي ارقام توضح المديات بعد الربط بالثاد
​

هل ممكن يزيد مدى اعتراض صاروخ الباتريوت بعد الدمج ؟ ​



[Saudi silent]

هل ممكن يزيد مدى اعتراض صاروخ الباتريوت بعد الدمج ؟ ​

هذا الحاصل .. تشغيل قواذف الباتريوت بواسطة الثاد يزيد من قدراته بشكل كبير
كذلك يساهم في إطلاق الصاروخ في وقت مبكر وأستخدام كامل للقدرة الحركية

​



[Adel emam]

الميزة الجوهرية هنا هو اعتراض صواريخ الدمار الشامل قبل دخولها اجوائك
سواء الصواريخ ذات الرأس النووي او الرأس الكيماوي او غيره
وذلك سيساعد بشكل كبير في تخفيف الأضرار
​

ليش ما قدرت ان تعترض صواريخ الايرانية درجة ثالثة خيبر ؟!
من 9 صواريخ ضربت 7 منهم الاهداف بدقة ؟!
مع انهم كانوا مستعدين من ايام



[Saudi silent]

ليش ما قدرت ان تعترض صواريخ الايرانية درجة ثالثة خيبر ؟!
من 9 صواريخ ضربت 7 منهم الاهداف بدقة ؟!
مع انهم كانوا مستعدين من ايام

تكلمت عن هذا الأمر في المواضيع السابقة
اظنك قرأت مشاركتي وتناقشنا مع بعض ​
