من هي افضل دبابة حيث لا يصيبها اي شيء ؟
تدمير دبابة ميركافا 4 بمضاد دروع
- بادئ الموضوع Hamza Rus
- تاريخ البدء
- إنضم
- 27 يناير 2023
- المشاركات
- 1,428
- التفاعل
- الدولة
نحن لم نقل أن التروڤي سيئ
هو نظام جيد يمكنه تقليل خسائر الدبابات بنسبة كبيرة في ساحة المعركة و زيادة فعاليتها في أداء مهامها
و بشكل عام التروڤي تم تطويره كنتاج خبرات طويلة في الحرب و ساحة المعركة في لبنان مع حزب الله و حماس و غيره
لكن البعض كان يذكر أو يعتقد أنه لا يمكن تخطيه أبدا بأي شكل
لكن الواقع كان مغاير لهذه النظرية
و أنه يمكن تخطيه بضربة مباشرة من
مضاد دروع أو القيام
أو القيام بعملية إغراق الدبابة برصاص رشاش ثقيل أو قناص عادي قبل ضربه بمضاد دروع من زاوية قنص الهوائي لأن التروڤي به عدة هوائيات (4 تحديدا) و ليس واحد فقط لتغطية 360%
و كمعلومة من عندي يمكن إيجاد حل إلكتروني- التشويش علي هوائيات التروڤي مثل أي هوائي أو رادار أخر
التعديل الأخير:
- إنضم
- 27 ديسمبر 2022
- المشاركات
- 6,371
- التفاعل
- الدولة
كلامك صحيح حسب اين ضربت الدبابة الشرقية اذا ضرب صحن الحشوة الدافعة اكيد سوف تنفجر من الداخل
- إنضم
- 27 يونيو 2019
- المشاركات
- 21,291
- التفاعل
- الدولة
لا يوجد , جميع الدبابات معرضة للتدمير بسهولة ولكن يوجد فرق بين حجم الدمار وبقائية الطاقم
فمثلًا الآليات الروسية معروف عنها انها تتطاير الى اشلاء هي وأطقمها , بينما الغربية تتميز بحماية اعلى
" ليست كلها طبعا "
- إنضم
- 17 نوفمبر 2019
- المشاركات
- 2,253
- التفاعل
- الدولة
استهداف ثاني موثق للميركافا (3 او 4) بواسطة درون صغير، لم يستجيب التروفي، الاسقاط من الاعلى بشكل عمودي ، زاوية الكشف صعبه جدا وبالتالي no response موكد
( blind spot radar ) ... وان كشفت فالزاويه مستحيله على مقذوف التروفي .. 0:10 من الفديو... اثبت الحروب الحديثه ان الدرونات الصغيره لايستهان بها وممكن ان تعمل الكثير... ربما حتى رادار القبه الحديده يكون هدف اذا تم الاطلاق من مسافة عدة كيلومترات ميزتها ان ال Very small RCS وبالتالي صعب تميزها بالرادارات العاديه بحزم S و C.
@agax
@Sikorskyص @صلاح الدين الأيوبي
التعديل الأخير:
- إنضم
- 23 أبريل 2023
- المشاركات
- 25
- التفاعل
- الدولة
جميل ادن يمكن ان نقول الميركافا افضل السيئين .
لا يوجد , جميع الدبابات معرضة للتدمير بسهولة ولكن يوجد فرق بين حجم الدمار وبقائية الطاقم
فمثلًا الآليات الروسية معروف عنها انها تتطاير الى اشلاء هي وأطقمها , بينما الغربية تتميز بحماية اعلى
" ليست كلها طبعا "
ومن يحاول الاستهزاء بشي لابد ان يكون له افضل منه والا سيكون الحقد فقط من يدفعه لذلك .
- إنضم
- 12 يوليو 2008
- المشاركات
- 6,865
- التفاعل
استهداف ثاني موثق للميركافا (3 او 4) بواسطة درون صغير، لم يستجيب التروفي، الاسقاط من الاعلى بشكل عمودي ، زاوية الكشف صعبه جدا وبالتالي no response موكد
( blind spot radar ) ... وان كشفت فالزاويه مستحيله على مقذوف التروفي .. 0:10 من الفديو... اثبت الحروب الحديثه ان الدرونات الصغيره لايستهان بها وممكن ان تعمل الكثير... ربما حتى رادار القبه الحديده يكون هدف اذا تم الاطلاق من مسافة عدة كيلومترات ميزتها ان ال Very small RCS وبالتالي صعب تميزها بالرادارات العاديه بحزم S و C.
ص @صلاح الدين الأيوبي
مشاهدة المرفق 628995
هذا امر انا ذكرته قبل سنين في احد المواضيع التي كان النقاش بها حامي عن افضل طريقه للتعامل مع الميركافا 4 واستغلال نقاط ضعفها بوجود التروفي عليها.

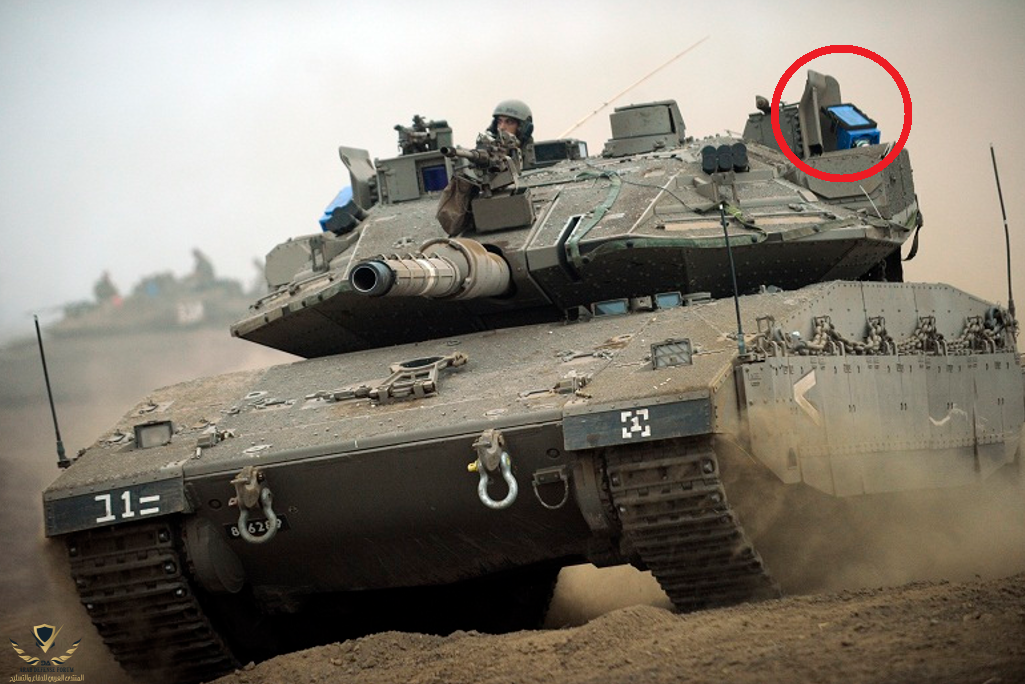

رادارات التروفي موزعه علي برج الميركافا توفر درجه تغطيه بزاويه 360 من جميع الأتجاهات ماعدا الأتجاه العمودي العلوي والسفلي ، كذلك الأقتراب جدا من بدن الدبابه سيخلق نقطه عمياء للتروفي ، لذلك هنالك نقاط ضعف بسبب طريقه تركيبها وتوجيهها اكثرها خطوره هي الشعاع الراداري المنطلق من الرادار لا يغطي الأتجاه العمودي لذلك افضل طريقه لتجاوز التروفي وقتلها هي اما تدمير البرج من الأعلي بمقذوف بزاويه عموديه او تدمير الدبابه بلغم ارضي مضاد للدبابات.
- إنضم
- 17 نوفمبر 2019
- المشاركات
- 2,253
- التفاعل
- الدولة

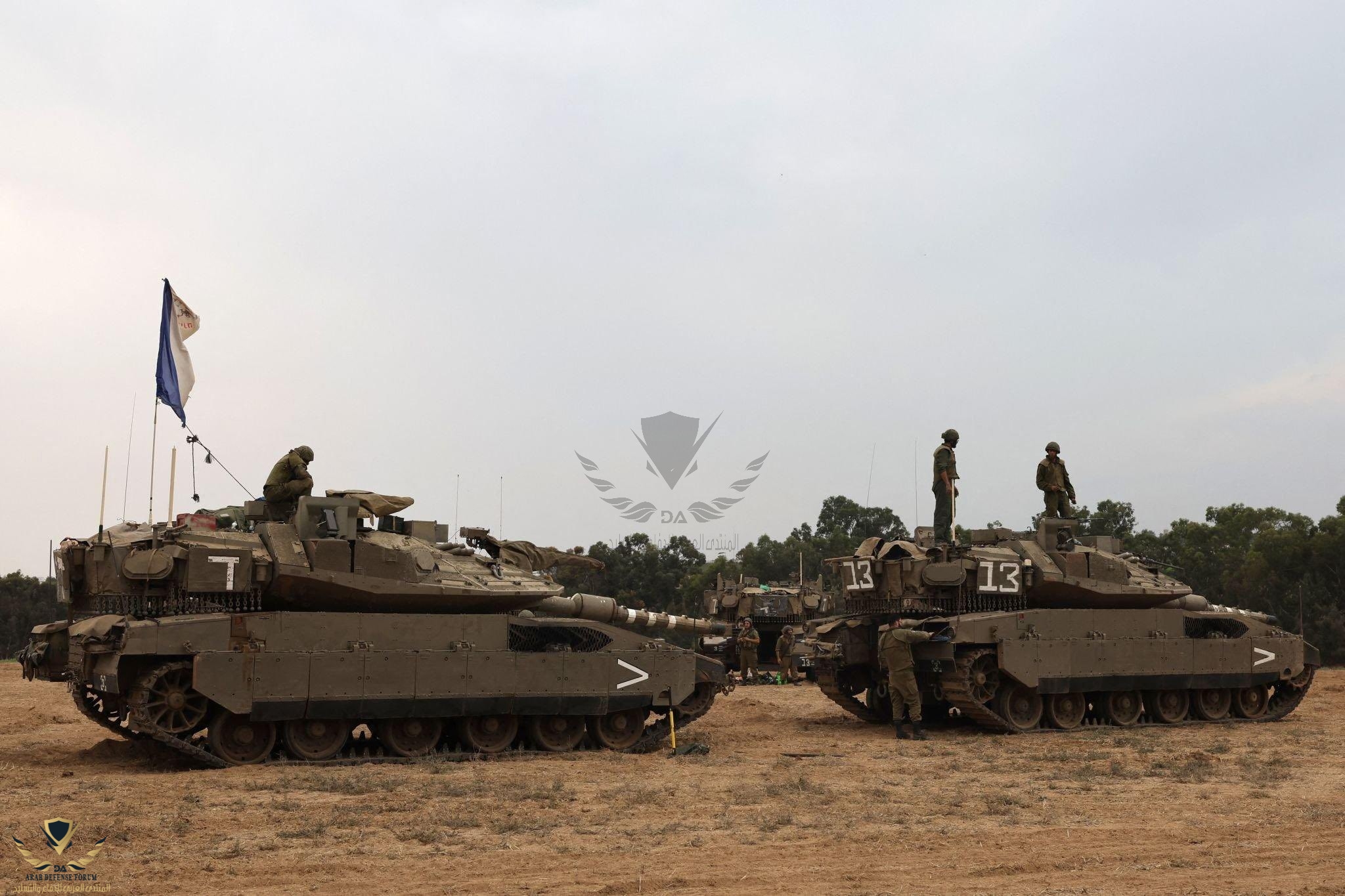

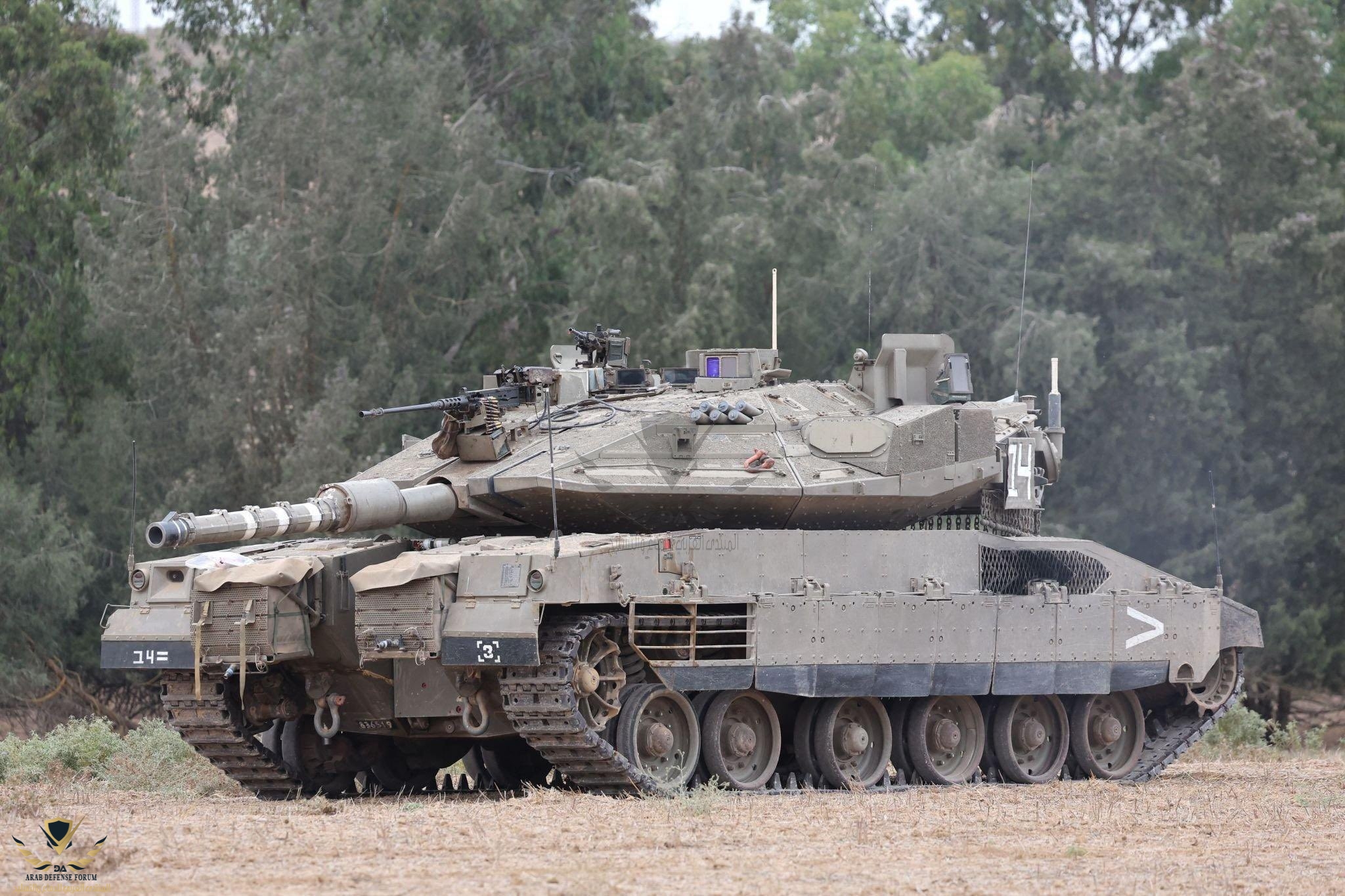

وايضا لاحظ استاذي بالصور ادناه للميركافا اثناء تحشدها البارح حول غزه ان فوهات قواذف القتل الصعب موجهه بشكل افقي .. يعني حتى لو افترضنا جدلا ان اشعاع الايسا للهوائيات يصل ل 70 درجه Elev ( الاتجاه العمودي ) والدرون 90 درجه Elev فإن المقذوفات لايمكنها التعامل من الاسقاط العمودي ... اظن اسراب من الدرونات الصغيره بحشوات تفجير خارقه نسبيا للدروع ستنهي قصة التروفي المثير للجدلهذا امر انا ذكرته قبل سنين في احد المواضيع التي كان النقاش بها حامي عن افضل طريقه للتعامل مع الميركافا 4 واستغلال نقاط ضعفها بوجود التروفي عليها.
رادارات التروفي موزعه علي برج الميركافا توفر درجه تغطيه بزاويه 360 من جميع الأتجاهات ماعدا الأتجاه العمودي العلوي والسفلي ، كذلك الأقتراب جدا من بدن الدبابه سيخلق نقطه عمياء للتروفي ، لذلك هنالك نقاط ضعف بسبب طريقه تركيبها وتوجيهها اكثرها خطوره هي الشعاع الراداري المنطلق من الرادار لا يغطي الأتجاه العمودي لذلك افضل طريقه لتجاوز التروفي وقتلها هي اما تدمير البرج من الأعلي بمقذوف بزاويه عموديه او تدمير الدبابه بلغم ارضي مضاد للدبابات.
على مصممي التروفي و منظومة القتل الصعب بشكل عام سد هذه الثغره بالمنظومه المعول عليها عالميا لسلاح الدورع الحالي والمستقبلي.
التعديل الأخير:
- إنضم
- 12 يوليو 2008
- المشاركات
- 6,865
- التفاعل
في الحقيقه هذه نقاط ضعف موجوده تقريبا في جميع انواع انظمه القتل الصعب سواء كانت شرقيه او غربيه ولا تقتصر فقط علي التروفي الصهيوني.
نظام ايرون فست IRON FIST الصهيوني كذلك يعاني من نفس نقاط الضعف التي يعاني منها التروفي الصهيوني.
- إنضم
- 3 مارس 2022
- المشاركات
- 2,648
- التفاعل
- الدولة
اين الميركافا و اين التدمير هنا؟
بالمناسبة الاعضاء الجزائريون فرحون باستهداف الميركافا بينما دبباتهم تي-90 ، بل حتى النسخة الروسية القاهرة M تم اغتصابها و افتضاض بكرتها مئات المرات و التنكيل بها ، طبعا مع 0 فرصة للطاقم للخروج حي .. لا داعي لذكر ماذا سيحصل لنسخة القرود التصديرية المُقَملة
الذي بيته من زجاج لا يرمي الناس بالحجارة
- إنضم
- 18 مايو 2013
- المشاركات
- 12,601
- التفاعل

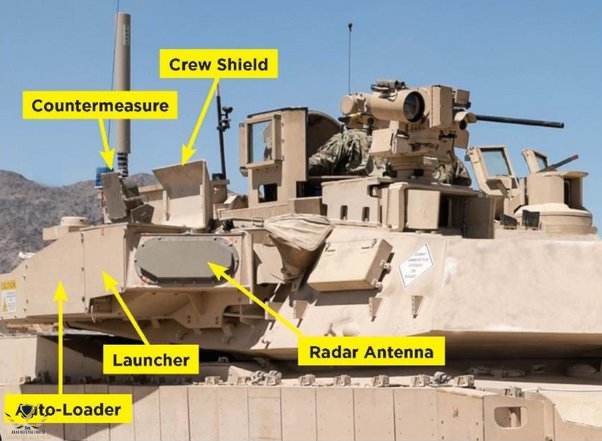

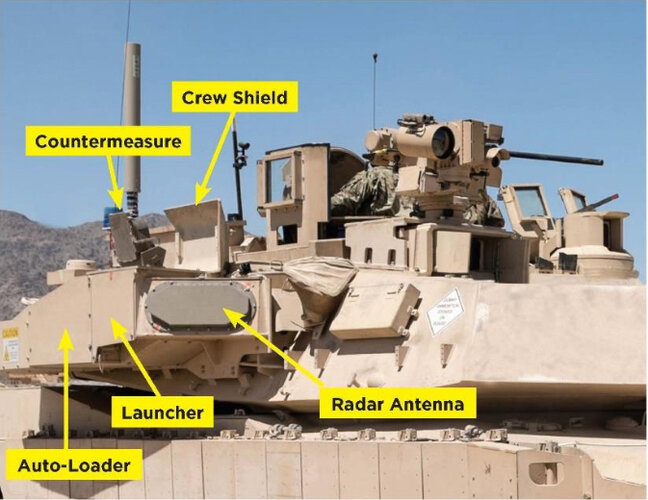

صور حديثة أظهرت قدرات وحدة الذخيرة الفرعية لمنظومة التروفي على تغطية زاوية عمودية جيدة لإعتراض القذئف التي تهاجم بشكل قوسي منطقة سقف الهدف !!!! في الحقيقة مفتاح النظام وسر قوته يكمن في تجهيزه برادار دوبلر نبضي يحمل التعيين الرسمي EL/M-2133. هذا الرادار ذو الأربع هوائيات والذي يطلق عليه أسم "حارس الرياح" Wind-Guard، هو من نوع AESA والأحرف اختصار فقرة "مصفوفة المسح الإلكتروني النشط".
الرادار يعمل على توفير إنذار مبكر إلى طاقم العربة خلال وقت قصير جداً، ويشير إلى اتجاه التهديد بشكل دقيق ويحسب الزمن المحتمل لارتطام المقذوف القادم بالعربة time-to-impact، وبالتالي هو يعمل على تنشيط وحدة الإجراء المضاد في الوقت المناسب لحماية العربة من الهجوم. هو يمكن أن يكامل ويدمج مع أي نوع من أنظمة الإجراءات المضادة والقتل السهل المصممة خصيصاً لحماية العربات القتالية (يمكن أيضاً مواءمة النظام للعمل مع المجسات الكهروبصرية electro-optical sensors).
هذا الرادار مصمم لاكتشاف التهديد أولاً، ثم التقاطه وتعقبه آلياً، وبعد ذلك تصنيف ماهية هذا التهديد وتحديده خطورته من خلال تتبع مساره (متابعة جميع المؤشرات والإحداثيات، مثل زاوية السمت والارتفاع والسرعة ومدى المقذوف بشكل ثابت) وذلك ضمن قطاع كشف محدد يبلغ 90 درجة في زاوية السمت بالنسبة لكل هوائي من هوائياته مع تغطية واسعة للارتفاع.
هوائيات الرادار الأربعة تشتمل على عدد كبير من الخلايا أو وحدات الحالة الصلبة الصغيرة التي ينجز كل منها وظيفة الإرسال والاستقبال في ذات الوقت transceiver. هذا يسمح بمواصلة تشغيل الرادار وجميع الأنظمة ذات العلاقة بالكامل حتى بعد فشل أو أخفاق بعض العناصر الفردية.
بالإضافة لذلك، رادار EL/M-2133 عديم الحساسية أو التفاعل مع الأوساخ والغبار ويمكن أن يتجاوز عطل أحد الهوائيات. هو يضمن نسبة منخفضة جداً من الإنذارات الكاذبة low false-alarm بالإضافة إلى قابليته على رفض التداخلات الناتجة عن الانعكاسات الأرضية ground reflections. الرادار EL/M-2133 يستعمل أيضا كأداة للوعي الموقعي situational awareness، فكما هو يستطيع تحديد موقع مطلق المقذوف المعادي، فإنه يتيح لقائد الدبابة سرعة الرد وذلك عن طريق كبسة زر لتحويل البرج وتوجيه السلاح مباشرة إلى مصدر النيران العدائية.
الرادار يعمل على توفير إنذار مبكر إلى طاقم العربة خلال وقت قصير جداً، ويشير إلى اتجاه التهديد بشكل دقيق ويحسب الزمن المحتمل لارتطام المقذوف القادم بالعربة time-to-impact، وبالتالي هو يعمل على تنشيط وحدة الإجراء المضاد في الوقت المناسب لحماية العربة من الهجوم. هو يمكن أن يكامل ويدمج مع أي نوع من أنظمة الإجراءات المضادة والقتل السهل المصممة خصيصاً لحماية العربات القتالية (يمكن أيضاً مواءمة النظام للعمل مع المجسات الكهروبصرية electro-optical sensors).
هذا الرادار مصمم لاكتشاف التهديد أولاً، ثم التقاطه وتعقبه آلياً، وبعد ذلك تصنيف ماهية هذا التهديد وتحديده خطورته من خلال تتبع مساره (متابعة جميع المؤشرات والإحداثيات، مثل زاوية السمت والارتفاع والسرعة ومدى المقذوف بشكل ثابت) وذلك ضمن قطاع كشف محدد يبلغ 90 درجة في زاوية السمت بالنسبة لكل هوائي من هوائياته مع تغطية واسعة للارتفاع.
هوائيات الرادار الأربعة تشتمل على عدد كبير من الخلايا أو وحدات الحالة الصلبة الصغيرة التي ينجز كل منها وظيفة الإرسال والاستقبال في ذات الوقت transceiver. هذا يسمح بمواصلة تشغيل الرادار وجميع الأنظمة ذات العلاقة بالكامل حتى بعد فشل أو أخفاق بعض العناصر الفردية.
بالإضافة لذلك، رادار EL/M-2133 عديم الحساسية أو التفاعل مع الأوساخ والغبار ويمكن أن يتجاوز عطل أحد الهوائيات. هو يضمن نسبة منخفضة جداً من الإنذارات الكاذبة low false-alarm بالإضافة إلى قابليته على رفض التداخلات الناتجة عن الانعكاسات الأرضية ground reflections. الرادار EL/M-2133 يستعمل أيضا كأداة للوعي الموقعي situational awareness، فكما هو يستطيع تحديد موقع مطلق المقذوف المعادي، فإنه يتيح لقائد الدبابة سرعة الرد وذلك عن طريق كبسة زر لتحويل البرج وتوجيه السلاح مباشرة إلى مصدر النيران العدائية.
- إنضم
- 18 مايو 2013
- المشاركات
- 12,601
- التفاعل
- إنضم
- 28 فبراير 2023
- المشاركات
- 4,216
- التفاعل
- الدولة
اعتقد ان تكتيك التسلل ووضع عبوة ناسفه اثر على النظام ان تم استخدامه لانه بعدها تم قذف الدبابه بقذيفة الياسين
كان فى الفيديوهات السابقه يتم استهداف الدبابه بقذيفة الياسين مباشرة عن بعد فعال 100 متر من الممكن ان يكون التغيير فى التكتيك ناتج عن اعتراض بعض القذائف فى بعض العمليات
- إنضم
- 20 مايو 2018
- المشاركات
- 3,820
- التفاعل
- الدولة
كما توقعت و قلت للأخ@باحث علمي منذ فترة قصيرة أنه يمكن تخطي التروڤي بسهولة و ها قد أتي التأكيد علي كلامي
اتذكر نقاشكم
و ذكر المقذوف الروسي RPG30
و ذكر المقذوف الروسي RPG30
- إنضم
- 17 نوفمبر 2019
- المشاركات
- 2,253
- التفاعل
- الدولة

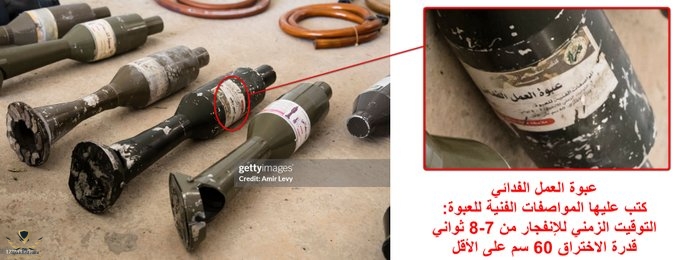

استهداف منظومه التروفي بالعبوه اللاصقه الخارقه للدروع ومحاولة الاجهاز الكامل على الدبابه بضربه ثانيه بقذيفة ياسين.
- إنضم
- 17 نوفمبر 2019
- المشاركات
- 2,253
- التفاعل
- الدولة
.... وذلك ضمن قطاع كشف محدد يبلغ 90 درجة في زاوية السمت بالنسبة لكل هوائي من هوائياته مع تغطية واسعة للارتفاع.
نلاحظ ان الاسميث او السمت مذكوره 90 درجة اما عبارة تغطيه واسعه للارتفاع غير محدده برقم اقصد ال elevation angle لانه عمليا لاتصل ل 80-90 درجه اي ان زاوية تغطيه الكشف elev angle وهي احدى الثغرات التي تجعل من الدرونات بزاويه عموديه صعبة الكشف وان افترضنا جدلا تم الكشف نظريا فإن الاعتراض غير ممكن لهكذا زاويه صعبه بواسطه قواذف التروفي الموجهه للاعتراض الافقي.
