شركة RETIA التشيكية رادار ReGuard

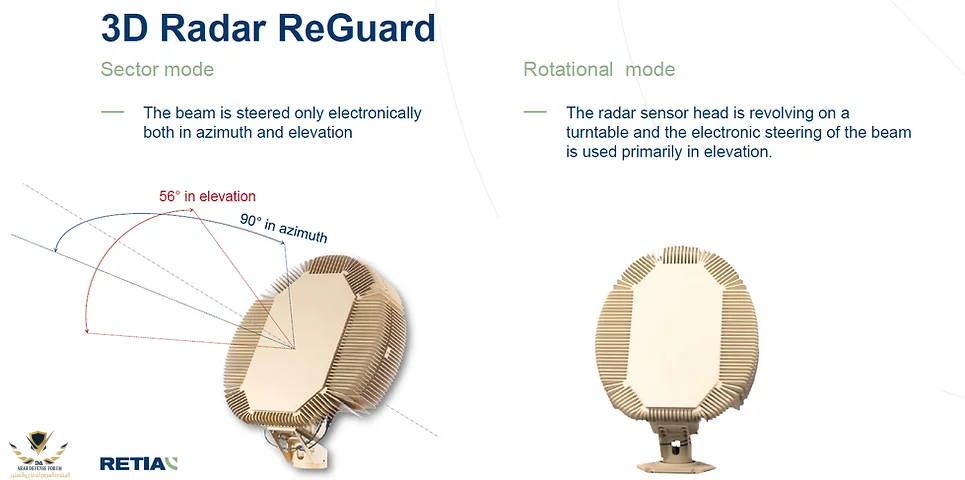

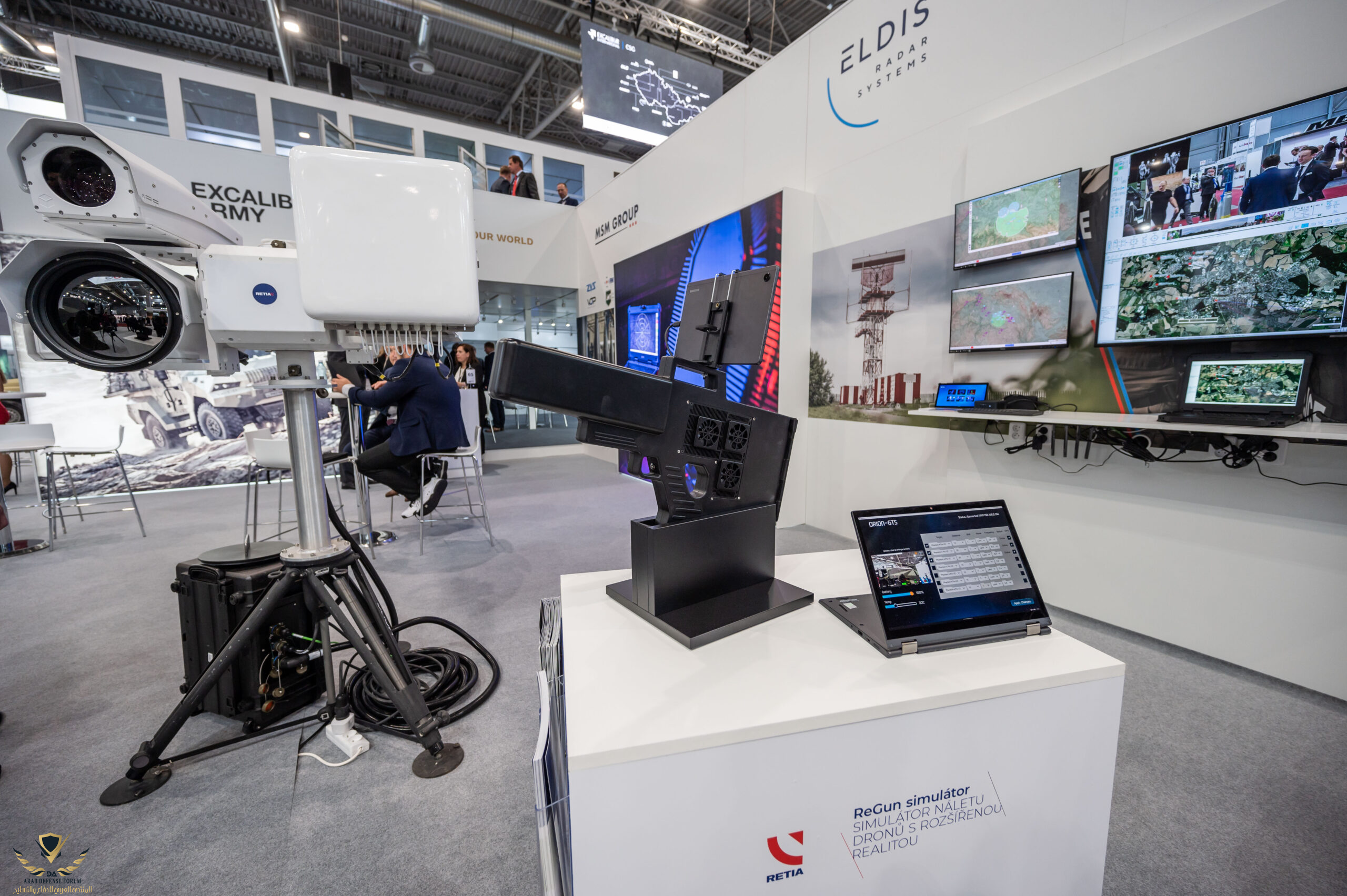

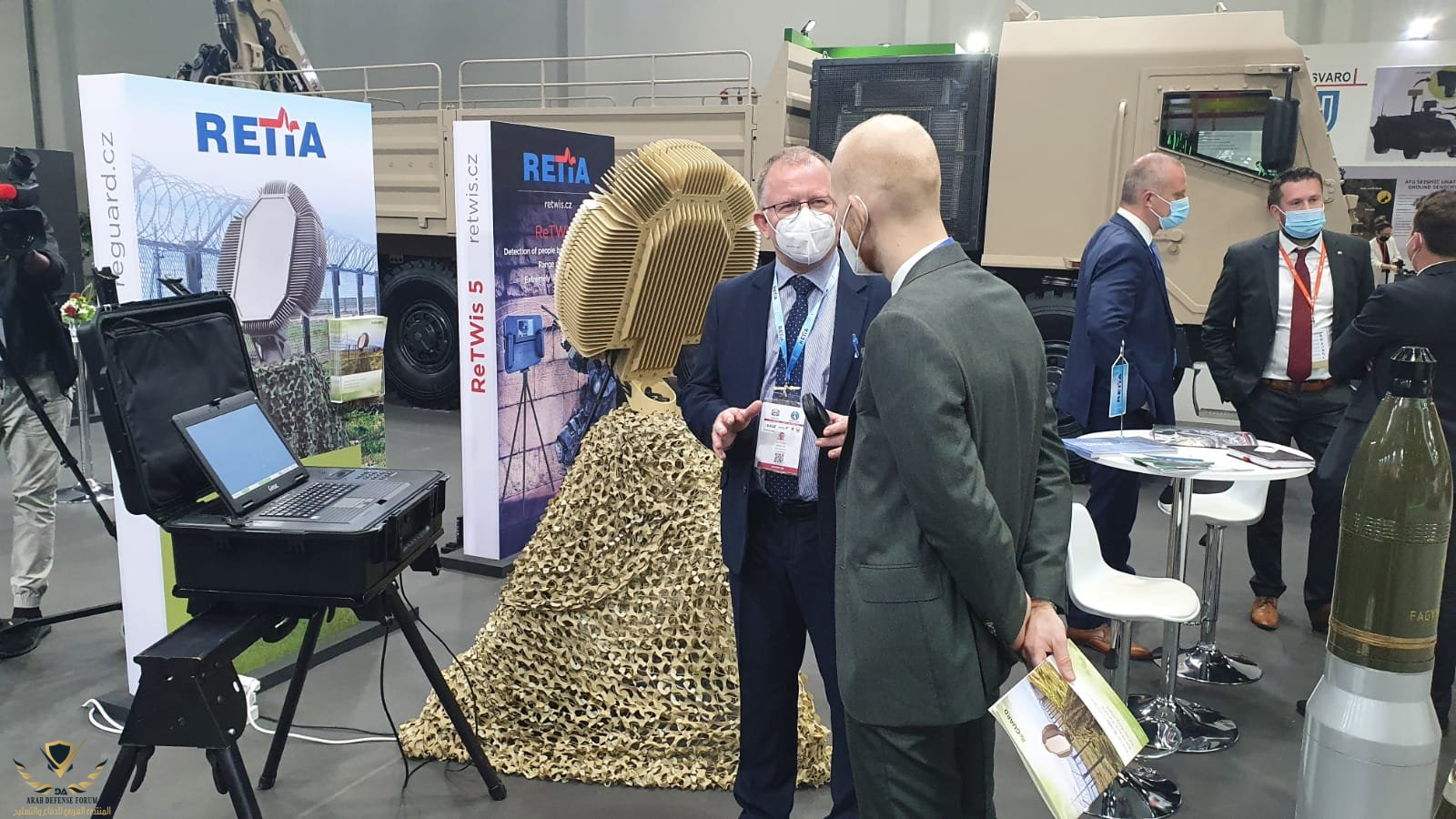

ReGuard - رادار ثلاثي الأبعاد قصير المدى رادار ثلاثي الأبعاد متعدد الأغراض لاكتشاف وتتبع الأهداف الأرضية والطيران المنخفض.



تقدم شركة RETIA التشيكية رادار ReGuard هو رادار ثلاثي الأبعاد متعدد الأغراض للكشف والتتبع المتزامن للأهداف الأرضية والأهداف البطيئة التي تحلق على ارتفاع منخفض مع سطح عاكس صغير ( UAV).







المدى0.25 - 18 كم



سقف لارتفاع 3 كم


كحل مضاد للطائرات بدون طيار وقت التجهيز أقل من 10 دقائق

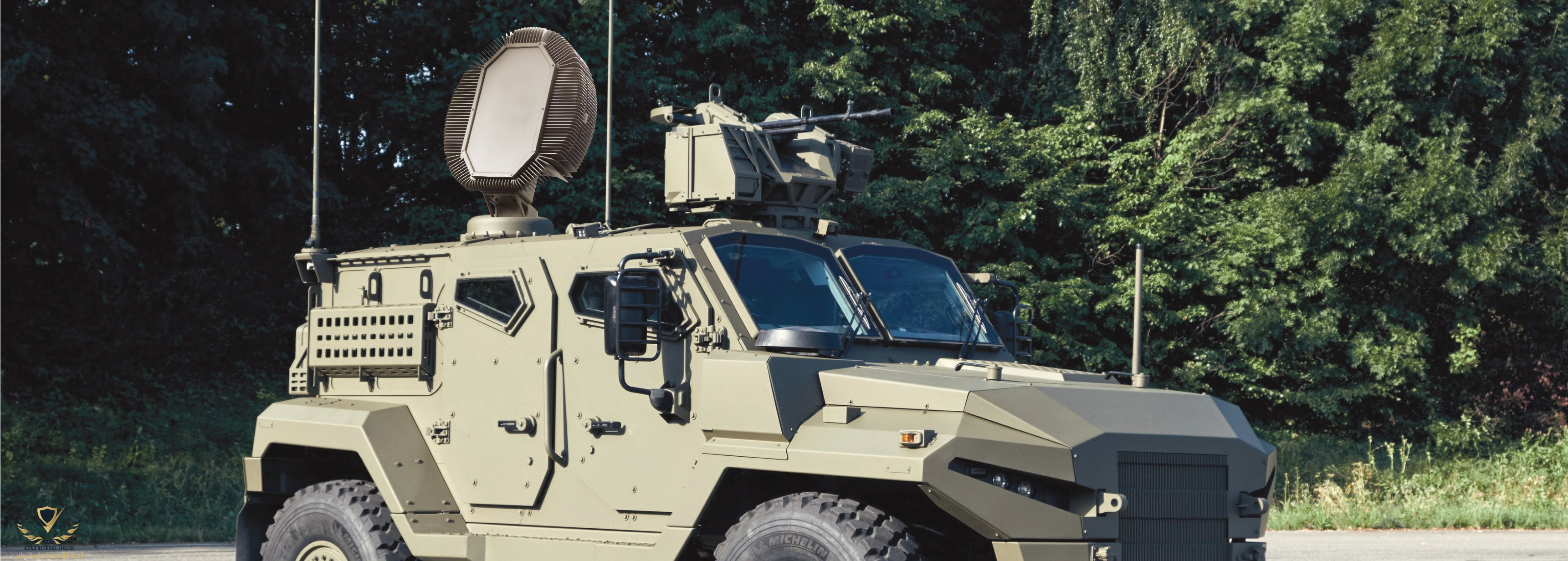

يمكن تركيب Radar ReGuard على العربات

تم تصميم Radar ReGuard لاستخدامين أساسيين: إما كمستشعر مستقل أو كجزء لا يتجزأ من نظام متطور . يمكن أن يتكيف مع رغبات العميل وطبيعة المنشاه المحمية ،



يصنع في المركز الأردني للتصميم والتطوير JODDB، وتم نقل تقنيته وتصنيع رادار مطور عنه وتم دمجه في نظام Sky Shtorm المضاد للدرونز

لتكامل المنظومة تدمج مع








منظومة البصريات والتشويش




  • - التشويش على الترددات اللاسلكية والتظليل والسيطرة


ممتاز حال الدمج مع منظومة قتل صعب وسهل

لتكامل المنظومة تدمج مع

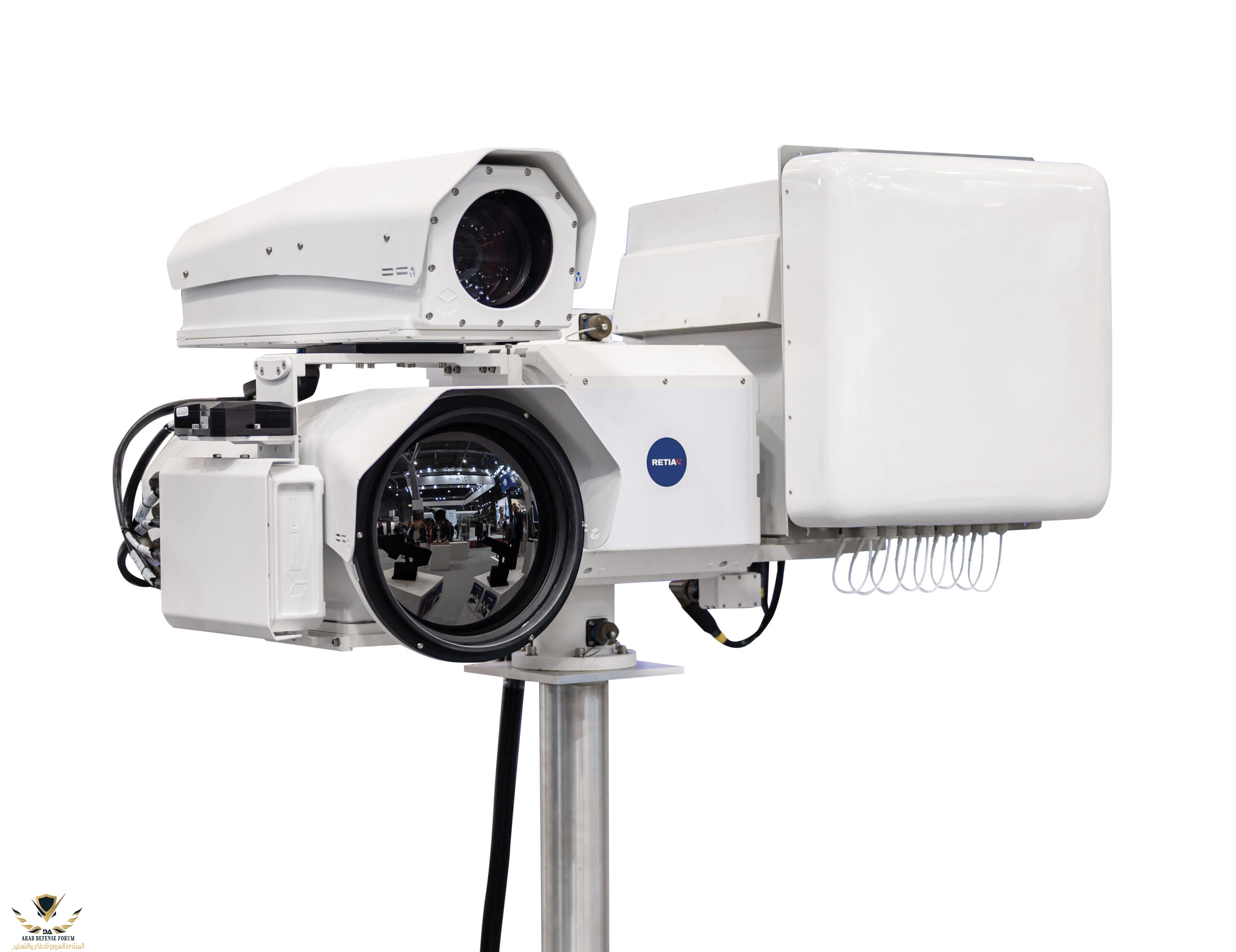

مشاهدة المرفق 598824




منظومة البصريات والتشويش
مشاهدة المرفق 598823

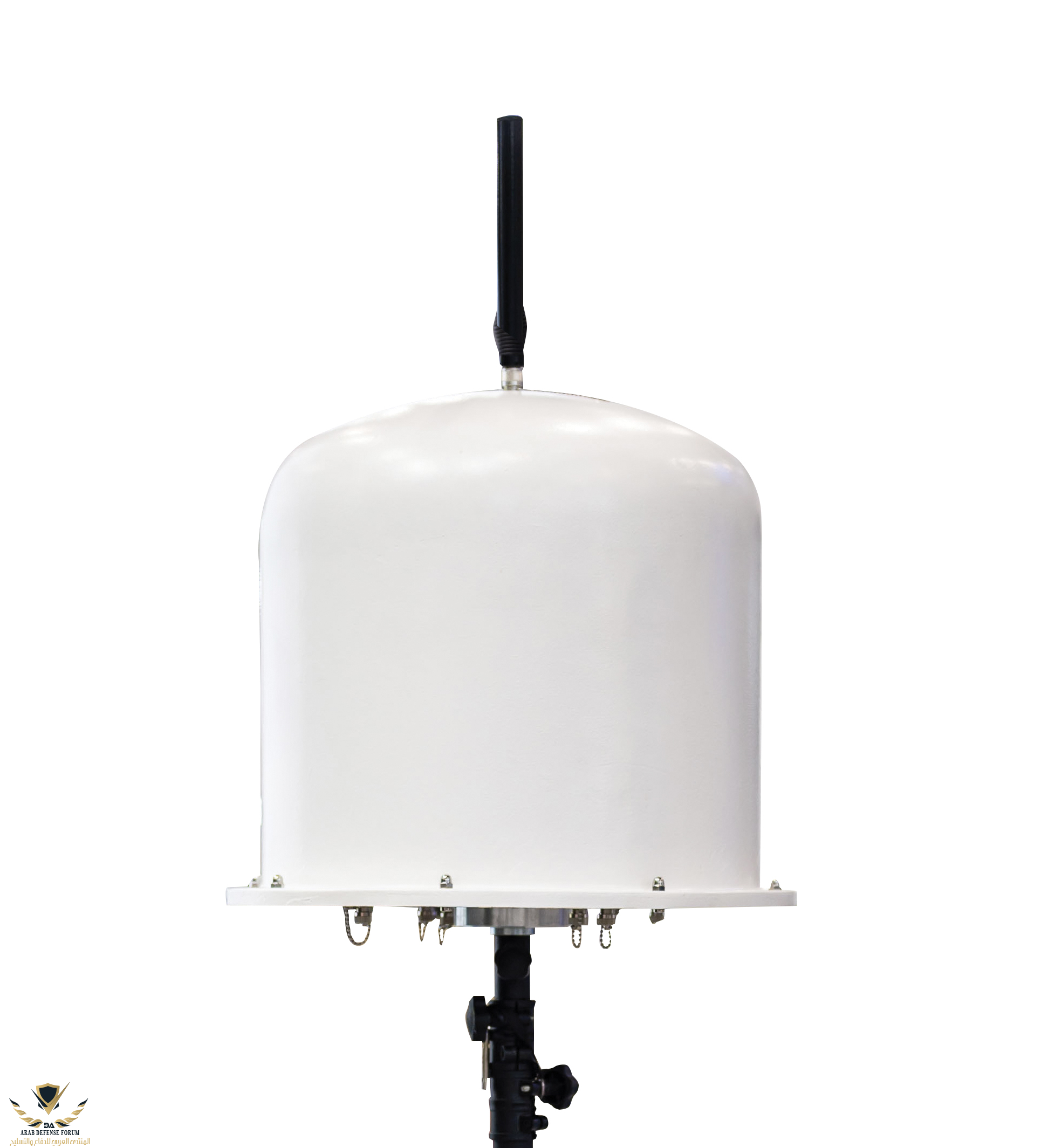

مشاهدة المرفق 598825
  • - التشويش على الترددات اللاسلكية والتظليل والسيطرة
جديد المركز الاردني للتصميم والتطوير JODDB

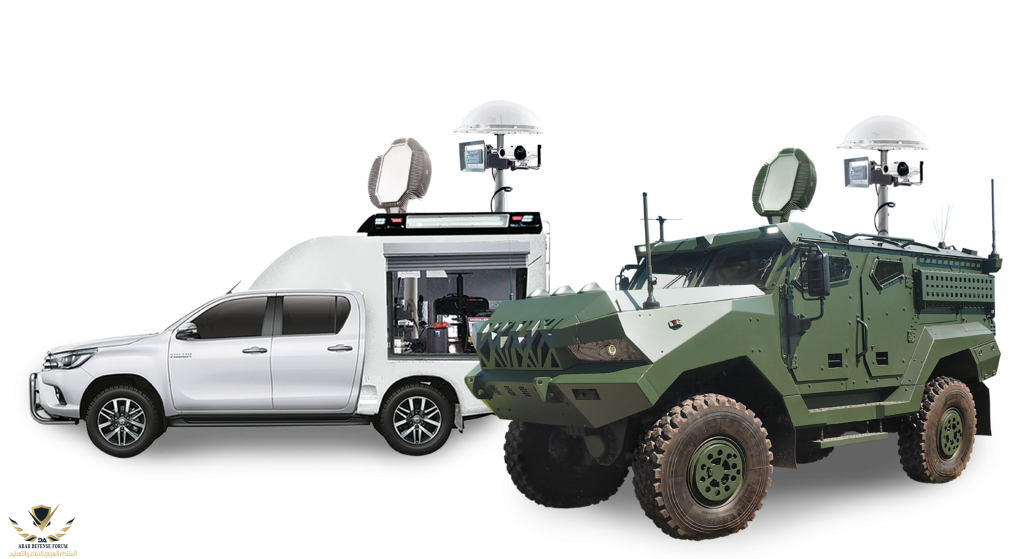

النظام المضاد للطائرات المسيرة Sky Storm C-UAS

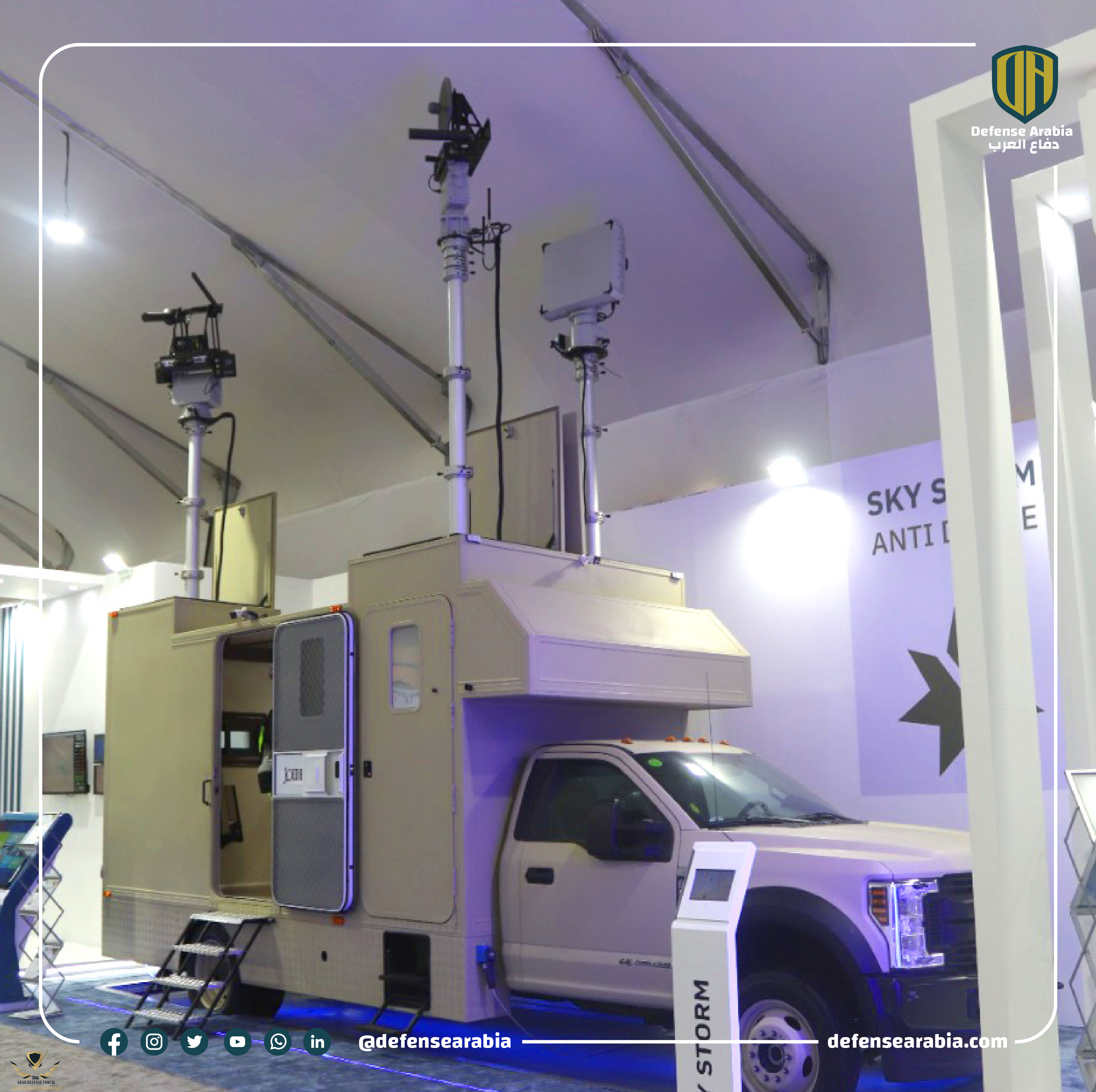

مشاهدة المرفق 526276

يتضمن نظام SKY STORM عدداً من الأنظمة الفرعية التي تشمل أنواعاً مختلفة من الرادارات وكاميرات المراقبة النهارية والحرارية، بالإضافة إلى نظام “جودبي” للتشويش و التعامل مع الأهداف لتحييدها.

مشاهدة المرفق 526277

تم إنتاج هذه المنظومة من قبل "المركز الأردني للتصميم والتطوير لتلبية المتطلبات الأمنية وحماية المناطق العسكرية وكبار الشخصيات والمواقع المهمة ومراقبة الحدود.

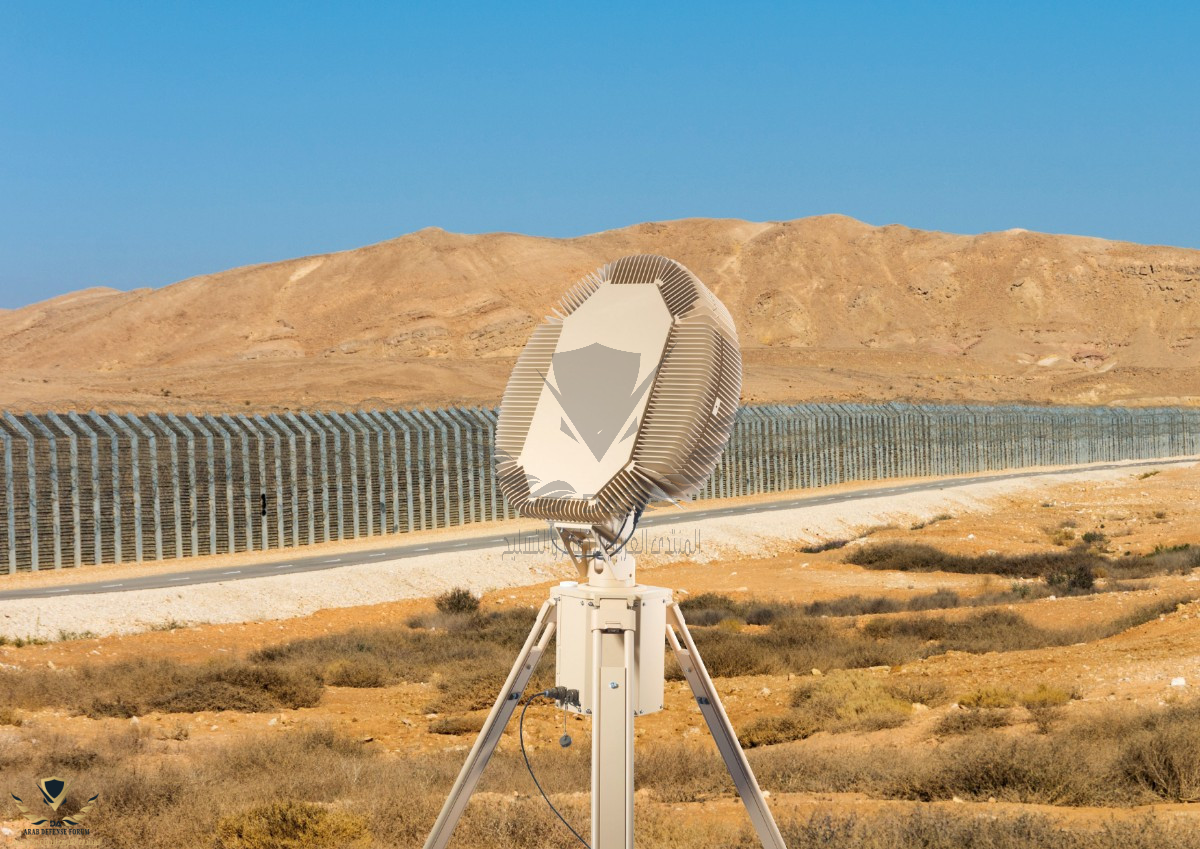

مشاهدة المرفق 598827
ممتاز حال الدمج مع منظومة قتل صعب وسهل
نعم الاثنين يعملان بنفس حزمة التردد X , المطلوب تصنيع وحدة معالجة الاشاره تاخذ الاشاره من هوائي الرادار وتصدر الايعاز لقاذف الشحنه المتفجره في حالة Hard kill او وحدة التشويش الراديوي او البصريه في حالة Soft kill....


الكره في ملعبكم اخي Nashab @Nashab ، ستنهال عليكم مئات او الآف الطلبيات لهذه المنظومه، للعلم عندكم نخبه دكتاره ومهندسين بمجال الاتصالات والالكترونيات مفخره وكنز بالتخصص اتمنى الاستفاده منهم بشكل حقيقي.

نعم الاثنين يعملان بنفس حزمة التردد X , المطلوب تصنيع وحدة معالجة الاشاره تاخذ الاشاره من هوائي الرادار وتصدر الايعاز لقاذف الشحنه المتفجره في حالة Hard kill او وحدة التشويش الراديوي او البصريه في حالة Soft kill....

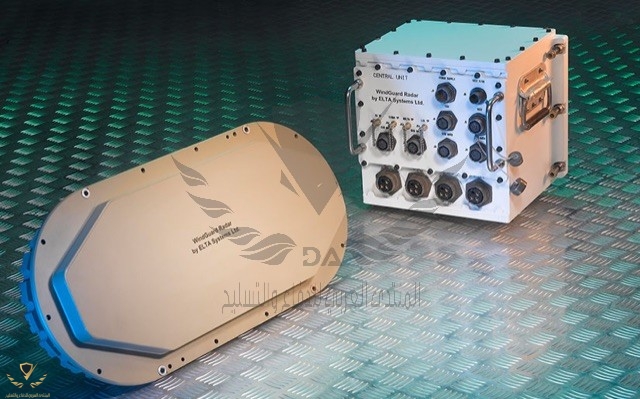

مشاهدة المرفق 598896

الكره في ملعبكم اخي Nashab @Nashab ، ستنهال عليكم مئات او الآف الطلبيات لهذه المنظومه، للعلم عندكم نخبه دكتاره ومهندسين بمجال الاتصالات والالكترونيات مفخره وكنز بالتخصص اتمنى الاستفاده منهم بشكل حقيقي.

ستحتاج الى ذخيرة قتل صعب للدمج




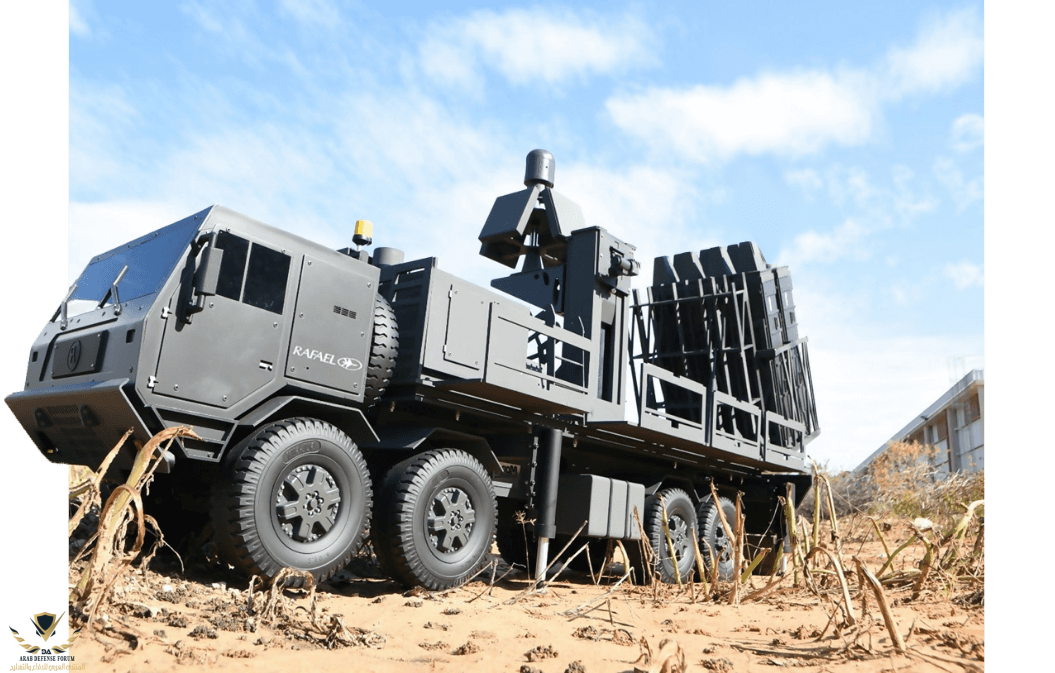

على سبايدر للحماية


ستحتاج الى ذخيرة قتل صعب للدمج
بالتاكيد اخي ذكرتها بمشاركتي اعلاه واعتقد انها الجزئيه الاسهل ، الحلقه الاصعب بالمنظومه هي وحدة المعالجه يجب ان تكون سريعه ودقيقه بكشف وتتبع احداثيات الصاروخ المعادي الحقيقي مقابل very low false alarm rate.

التعديل الأخير:
بالتاكيد اخي ذكرتها بمشاركتي اعلاه واعتقد انها الجزئيه الاسهل ، الحلقه الاصعب بالمنظومه هي وحدة المعالجه يجب ان تكون سريعه ودقيقه بكشف وتتبع احداثيات الصاروخ المعادي الحقيقي مقابل very low false alarm.

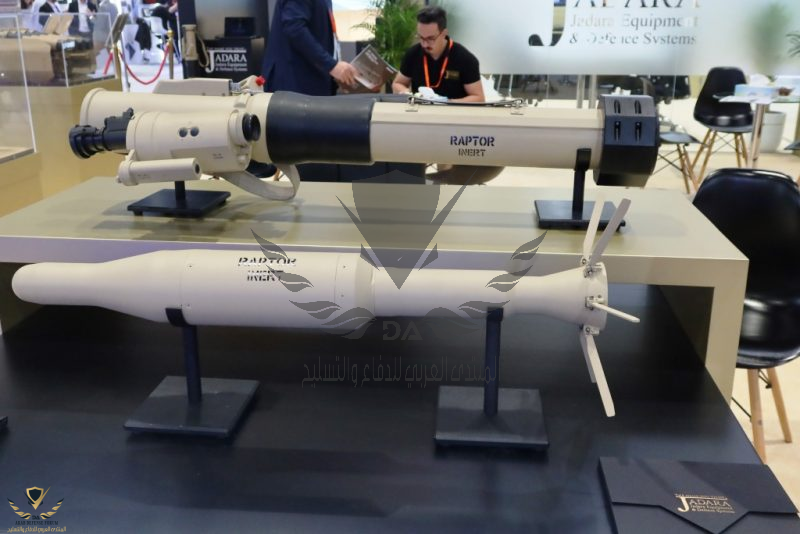

تبادر لذهني نسخة Raptor من Jadara مصغرة من ( للقتل الصعب )

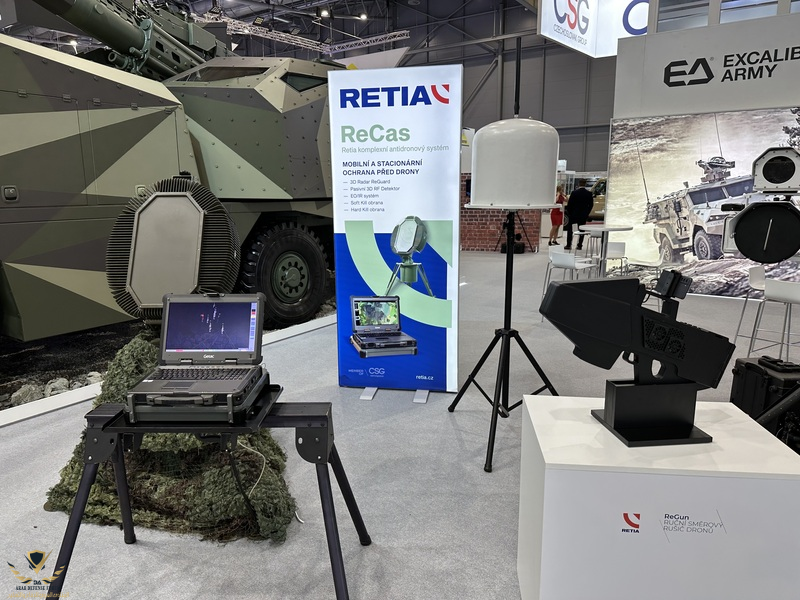

مشاهدة المرفق 598903
احسنت وجزيت خيرا على هذه الصوره .... الملاحظ من الصوره ان المنظومه للصفقه التشيكيه شملت بالاظافه الى 3faces 3D X band active radar لضمان تغطيه فضائيه زمانيه مستمره 360 درجه بدون تاخير ايضا تضمنت كشف سلبي: الشكل الاسطواني بالاعلى 3D passive radar باعتماد اسلوب ال DF Direction Finding لضمان الكشفين ال Passive و Active ، دمج النظامين مع بعض للكشف والتتبع اصبح اسلوب ضروري مع تطور التهديدات مثل الصواريخ المضاده للاشعاع والدرونات بانواعها ... اما للاهداف البعيده المدى فيحصل القاذف على احداثياتها من ال C2 للبطاريه ويعززها ب ReGuard المدمج.

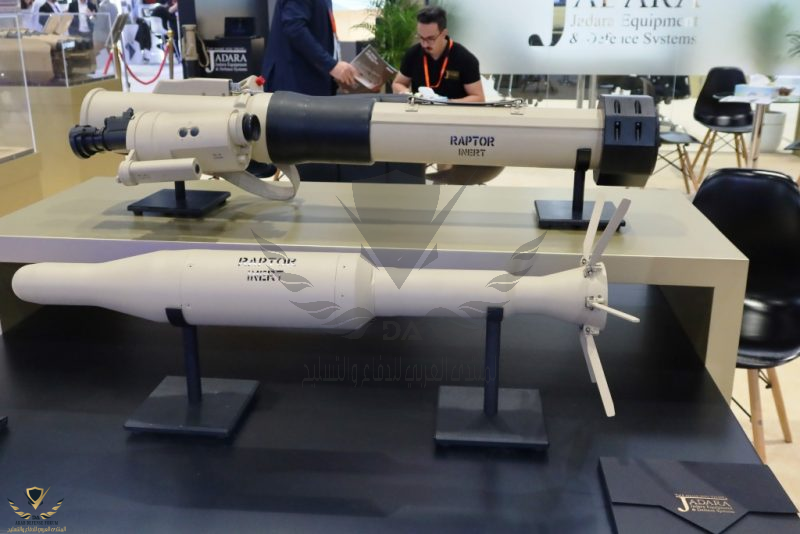

تبادر لذهني نسخة Raptor من Jadara مصغرة من ( للقتل الصعب )

مشاهدة المرفق 598908
المقصود Hard Kill للانظمة الجوية المعادية، خصوصا الدرونز، مثل السكاي جارد مثلا

لا لا انت هنا تقصد APS الخاص بالاليات
نحن نتكلم عن Hard Kill يدمج مع انظمة مسيراتC-UAS للتشويش، يعني قتل خشن للدرونز على مسافات من صفر الى 4000 متر للـ AAA و اعلى من ذلك للـ SAM

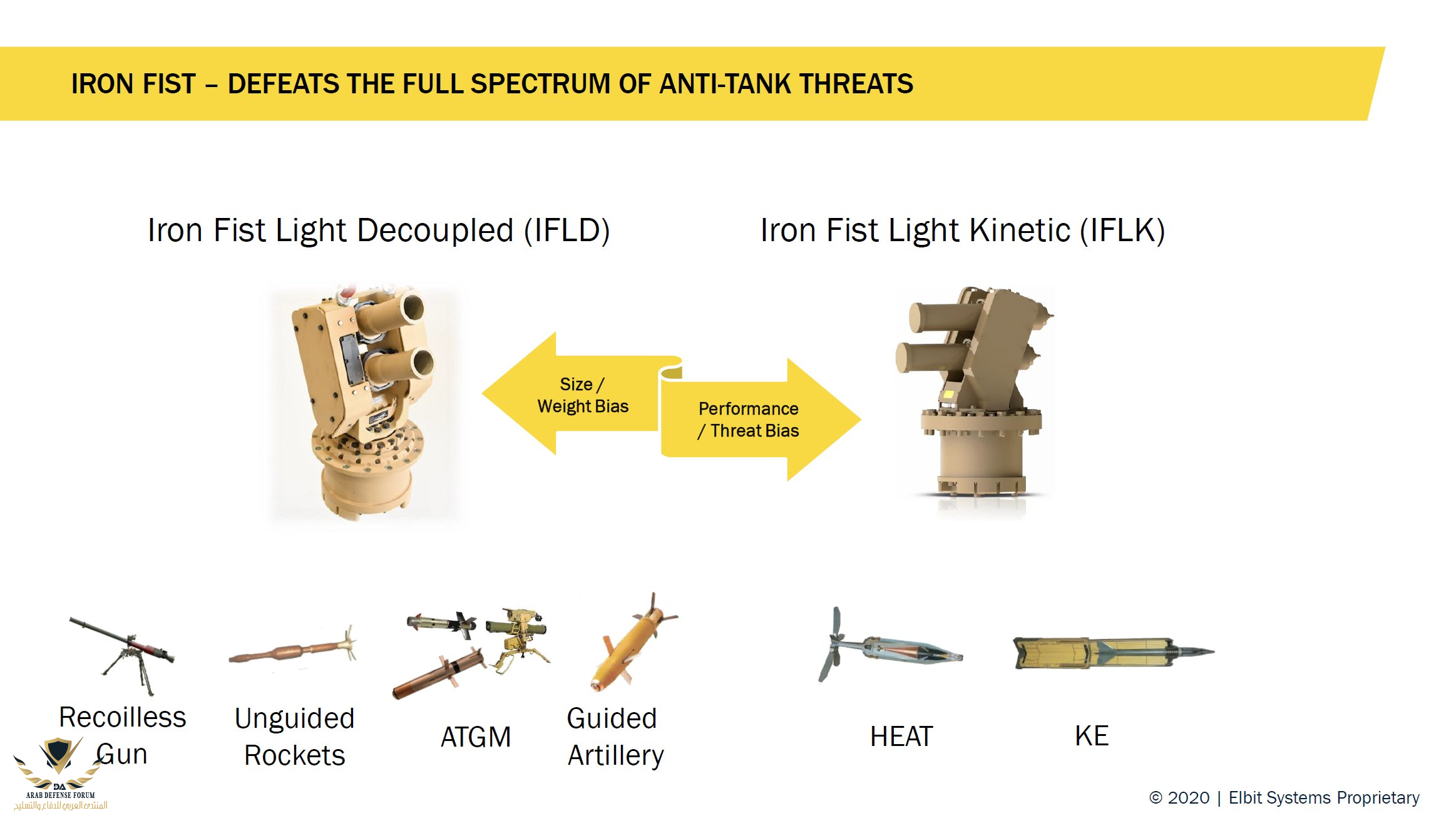

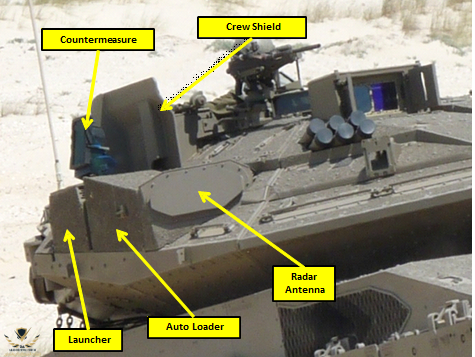

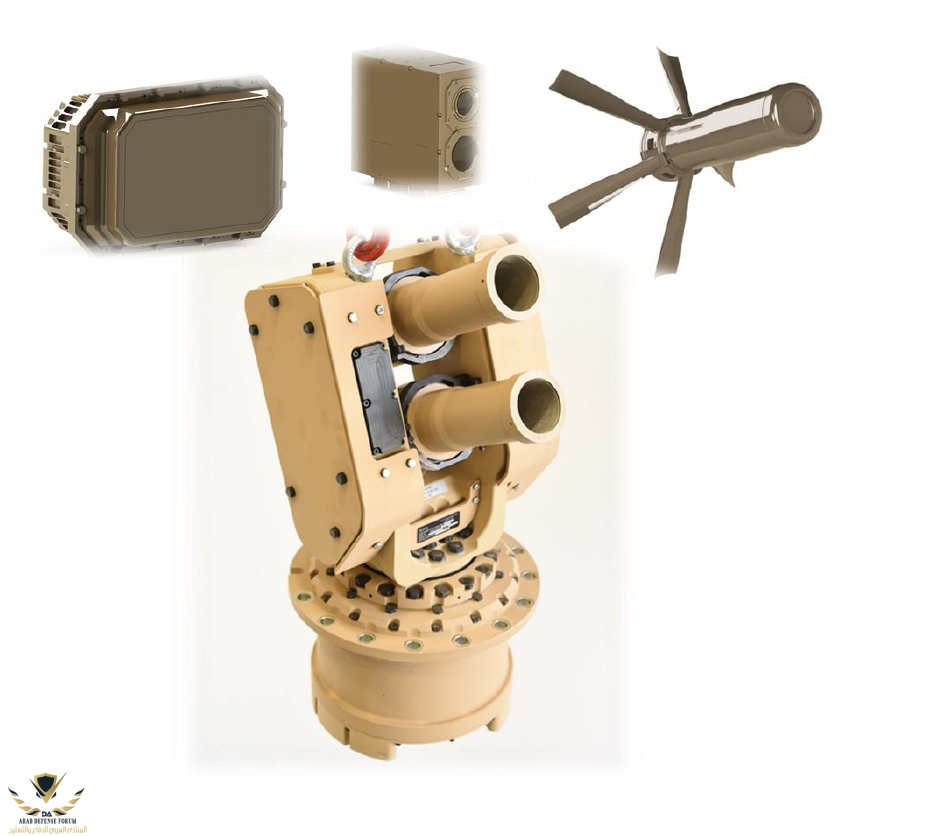

الرابتور الاردني ( مصغر ) مناسب لاعتراض قذائف م/د اكثر من المسيرات لذا فكرت بنموذج Active Protection System (APS) for tanks اردني مع نسخة مصغرة من رادار Sky Storm C-UAS ( يبدو قابل للتطبيق )

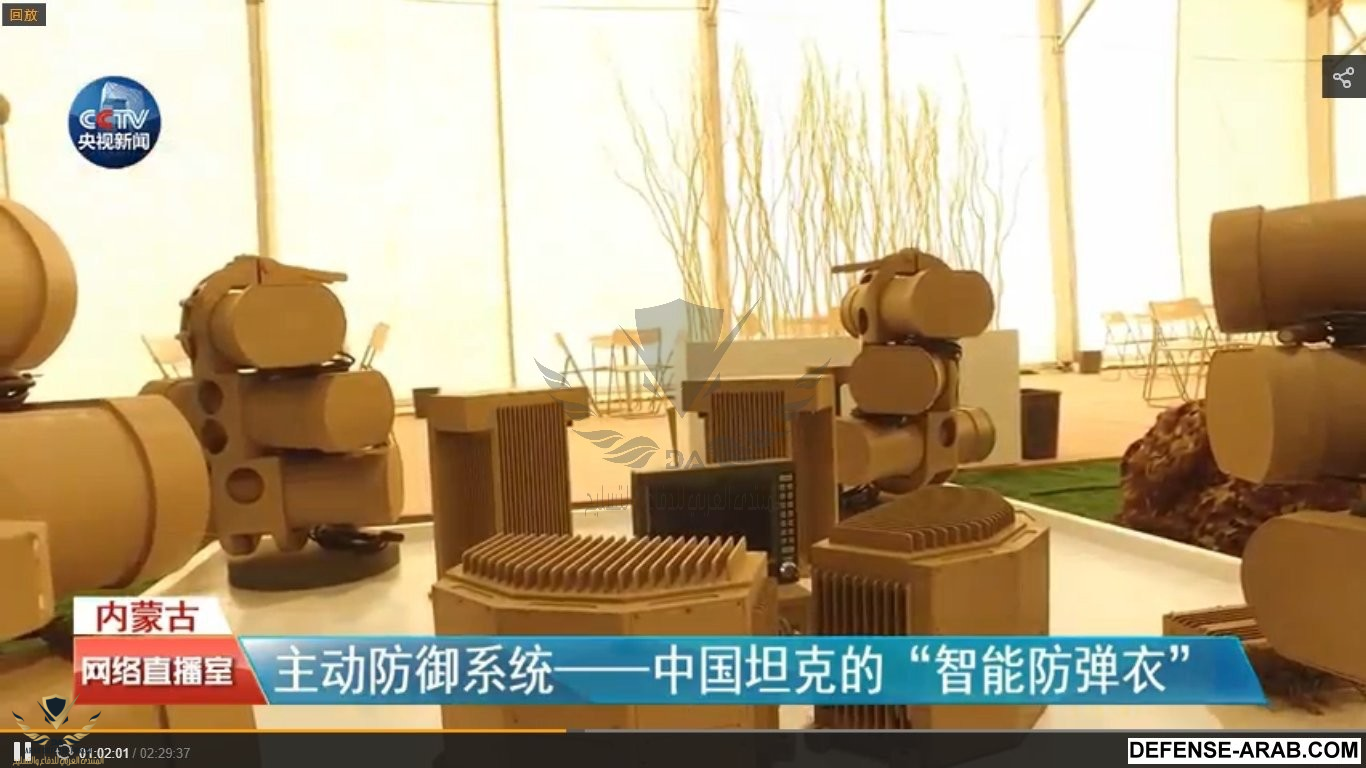

مكعبات رادار نظام الحمايه النشط الصيني للدبابات GL-5



الرابتور الاردني مناسب لاعتراض قذائف م/د
