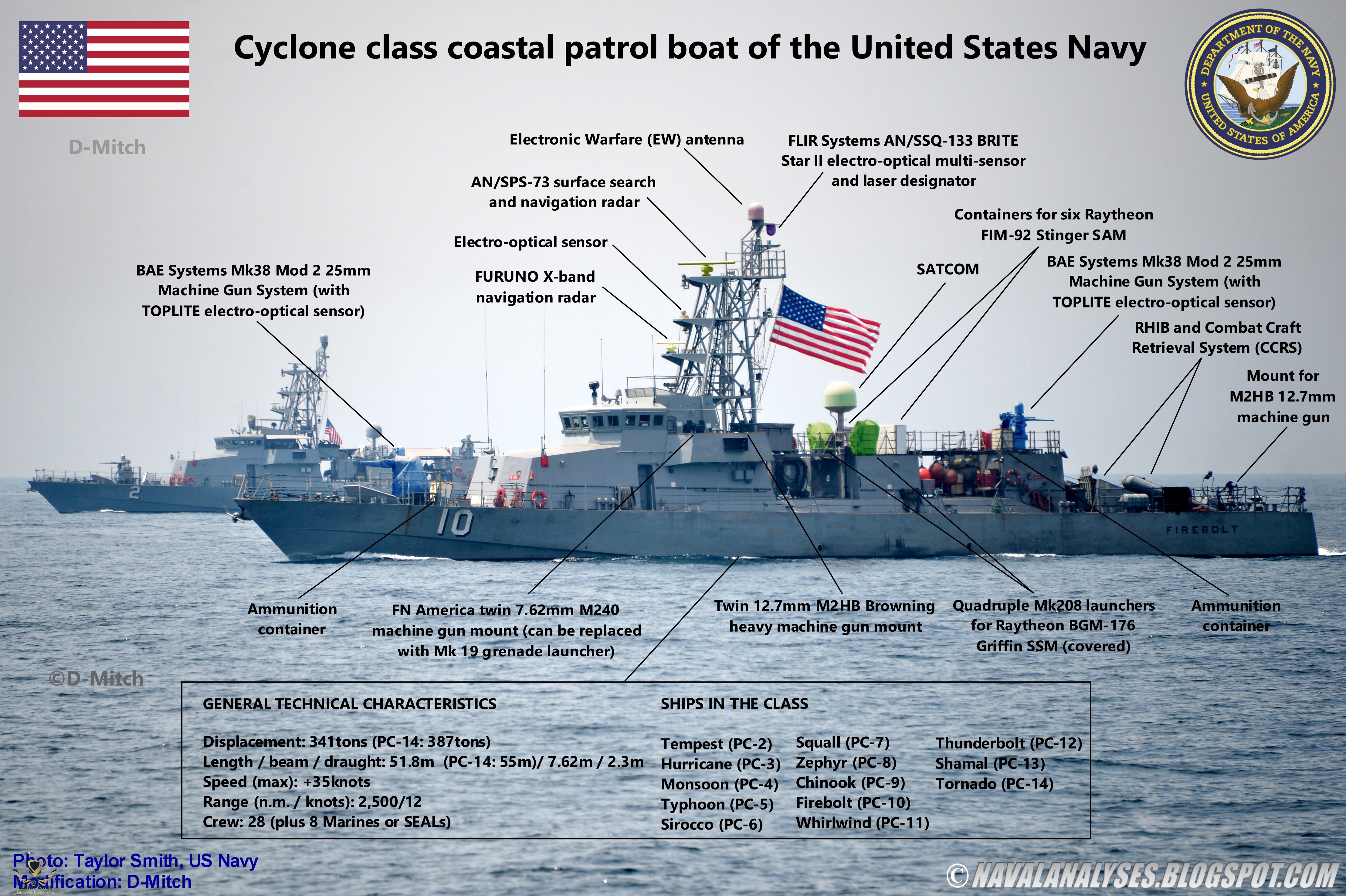

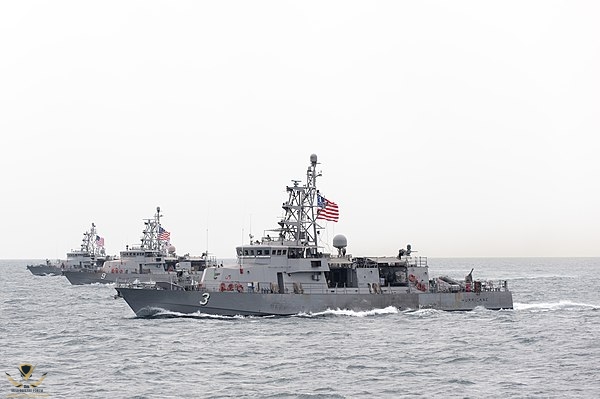

زوورق الدورية فئة الإعصار فئة Cyclone-Class Patrol
600px-USS_Hurricane_(PC-3),_USS_Typhoon_(PC-5)_and_USS_Chinook_(PC-9)_underway_in_March_2015 ...jpeg

الأمريكية. تم إطلاق معظم هذه السفن بين عامي 1992 و 1994. المهمة الأساسية لهذه السفن هي الدوريات الساحلية ومراقبة الحظر ، وهو جانب مهم من العمليات الساحلية المحددة في استراتيجية البحرية ، "إلى الأمام ... من البحر". توفر هذه السفن أيضًا دعمًا كاملاً للمهمة لقوات البحرية الأمريكية وقوات العمليات الخاصة الأخرى

الطاقم القياسي اربع ظباط و 24 فردًا مجندًا

images (5) (1).jpeg

- المدي 2000-2500 ميل (3700 - 4600 كم
2300 - 2900 ميل) بسرعة 12 عقدة (22 كم / ساعة)

إزاحة 341 طنًا لأول 13 سفينة بينما بالنسبة لآخر فئة ، يو إس إس تورنادو ، فتبلغ 387 طنًا. يبلغ طول أول 13 زورق 51.82 مترًا بينما يبلغ طول تورنادو الأكبر 55 مترًا
-الغاطس 2.3
-المقطع العرضي راداري 7.6


الدفع 4 × Paxman 16RP200

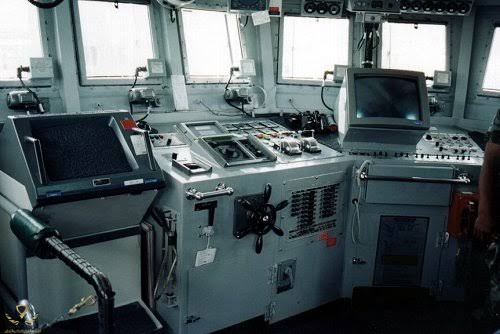

التجهيزات الإلكترونية :

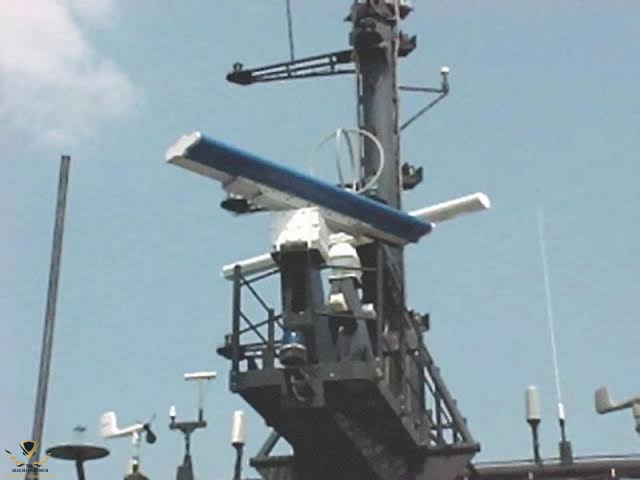

-رادار AN / SPS-73 (V) 12 عبارة عن رادار قصير المدى وثنائي الأبعاد يعمل علي التردد X-Band


للبحث السطحي / الملاحي

يوفر AN / SPS-73 (V) 12 معالجة الإشارات والقدرة التلقائية على الكشف عن الهدف. توفر وظيفة البحث السطحي AN / SPS-73 (V) 12 كشفًا قصير المدى ومراقبًا للوحدات السطحية والوحدات الجوية المنخفضة الطيران ، بينما يتيح البحث الملاحي تحديدًا سريعًا ودقيقًا لوحدات السطح

images (5) (4).jpeg

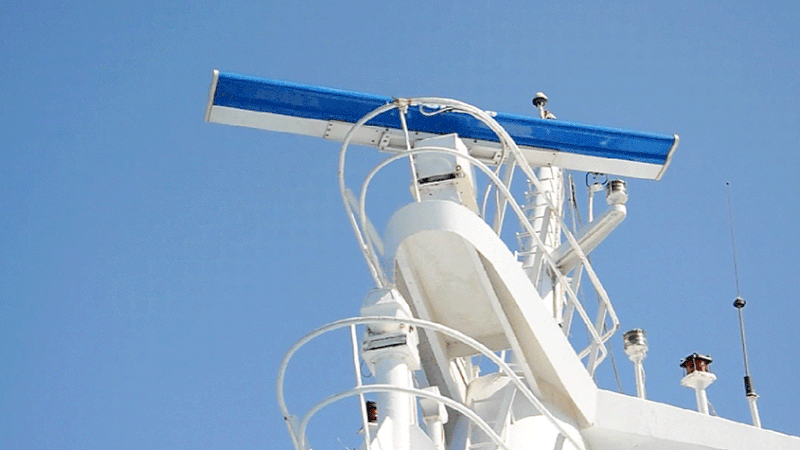

رادار Furuno للملاحة

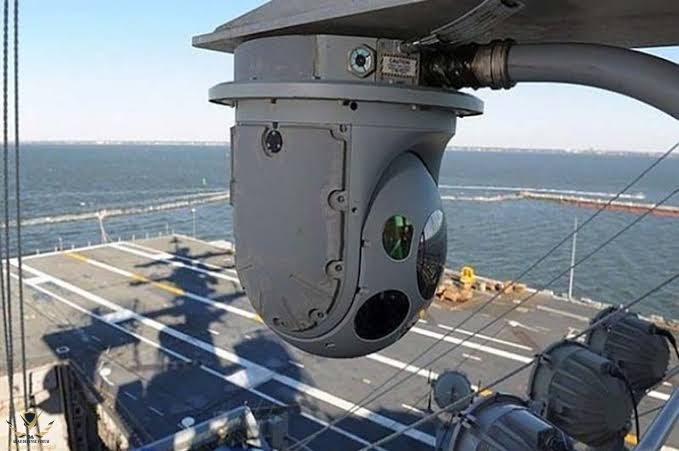

Flir Brite Star ll
images (5) (7).jpeg

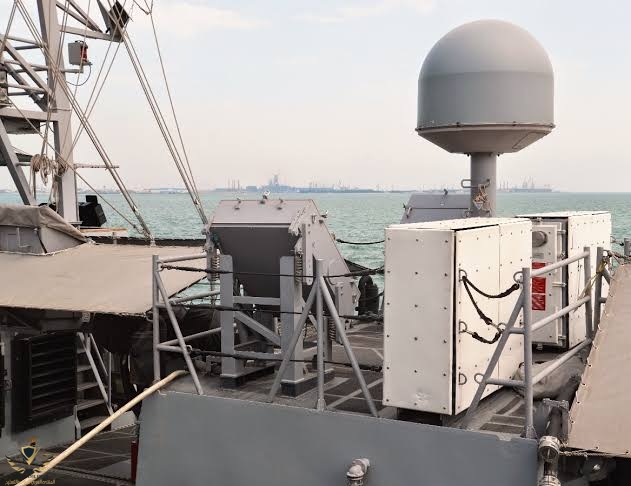

هوائي حرب إاكترونية EW
images (5) (8).jpeg

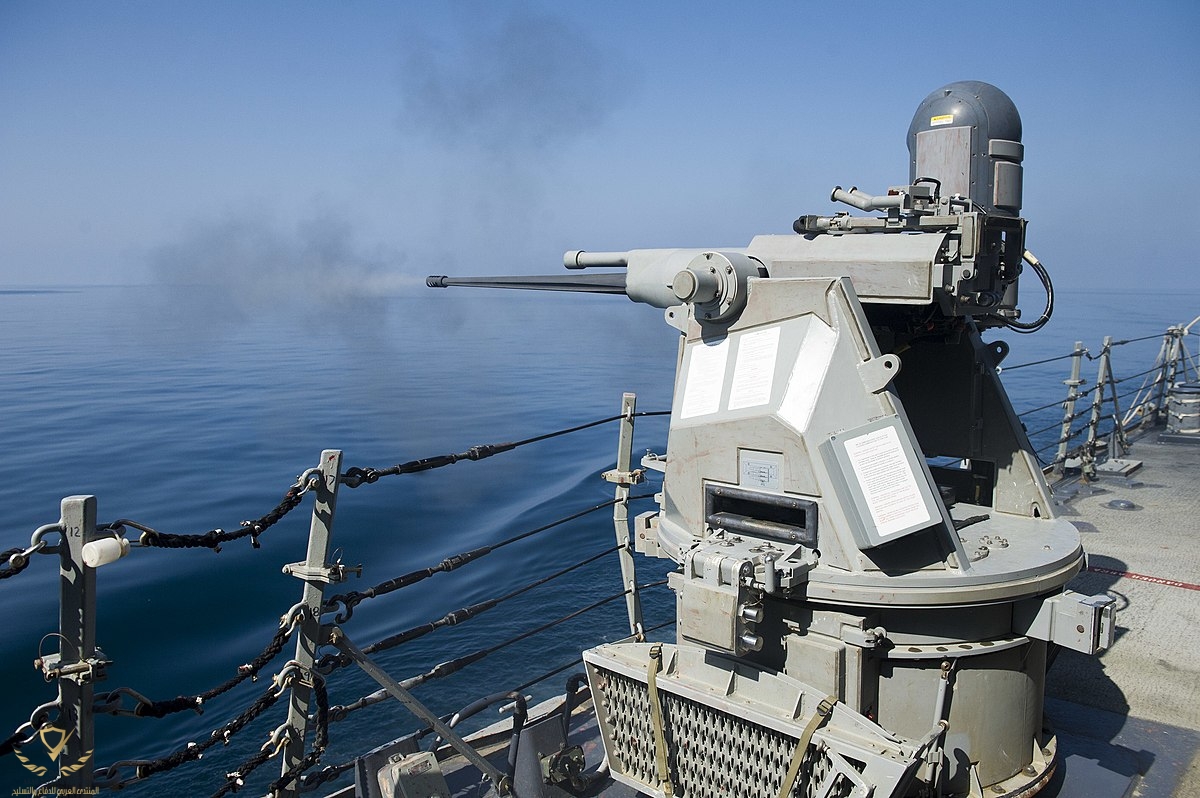

مدفع MK-38 mod2

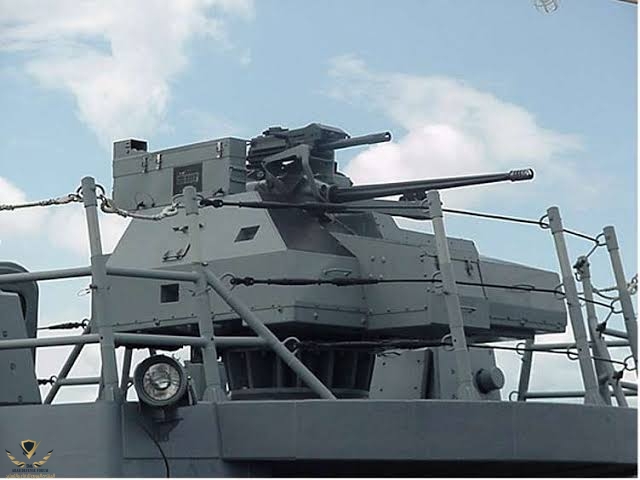

مدفع MK-96 عيار 25 ملي تم استبداله لاحقآ بمدفع MK-38 في الأعلي
images (4) (30).jpeg

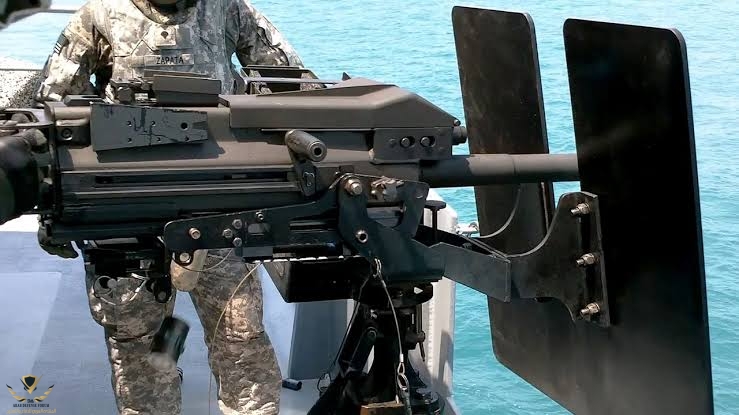

و قاذف قنابل يدوية عيار 40 ملي×2
images (4) (22).jpeg

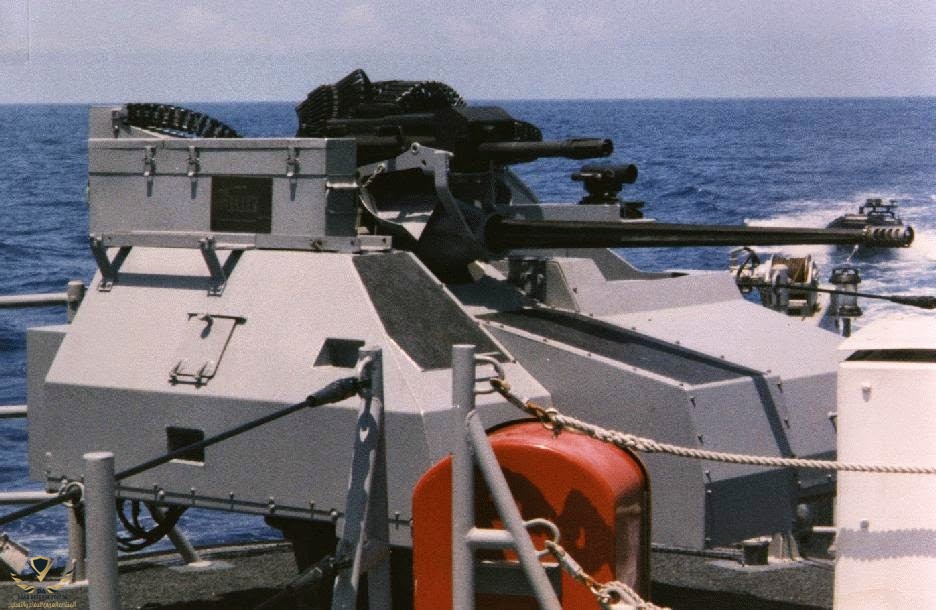

جمع بينهم MK-96 & MK-19

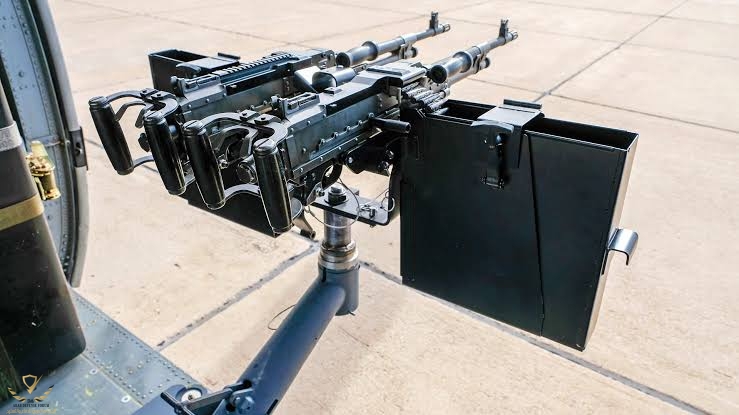

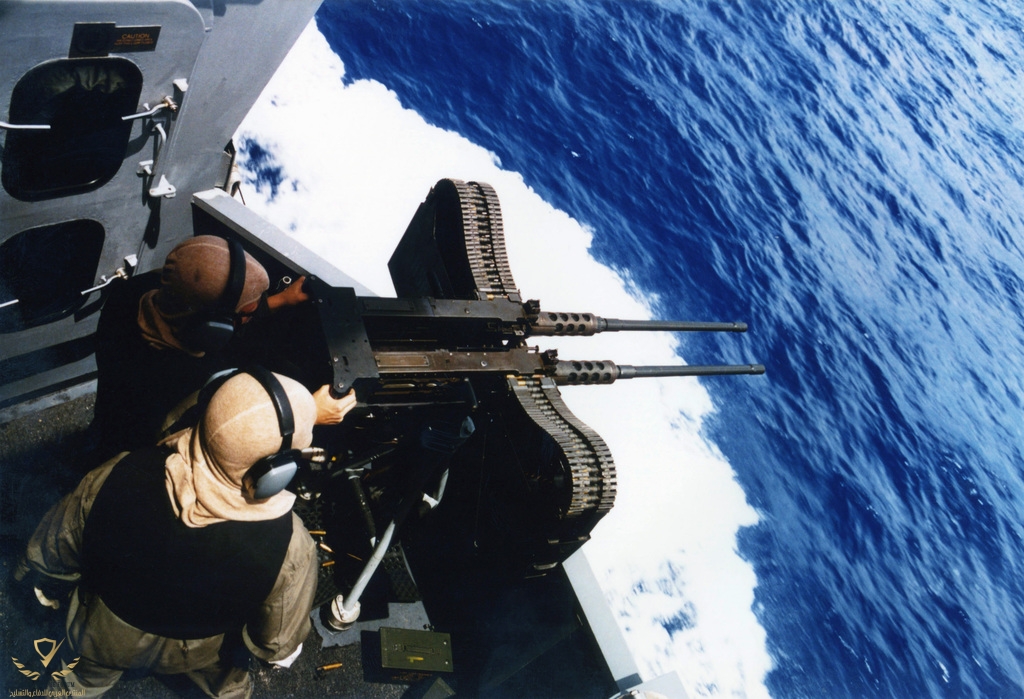

ومدفع رشاش واحد مزدوج او فردي الفوهة

مدفع M2Hb ثقيل عيار 12.7 ملي
us-navy-usn-sailors-onboard-the-cyclone-class-coastal-defense-ship-uss-hurricane-8cc477-1024.jpg

او مدفع M240B عيار 7.62
images (4) (31).jpeg

6 صواريخ Stinger مخزن
images (4) (26).jpeg

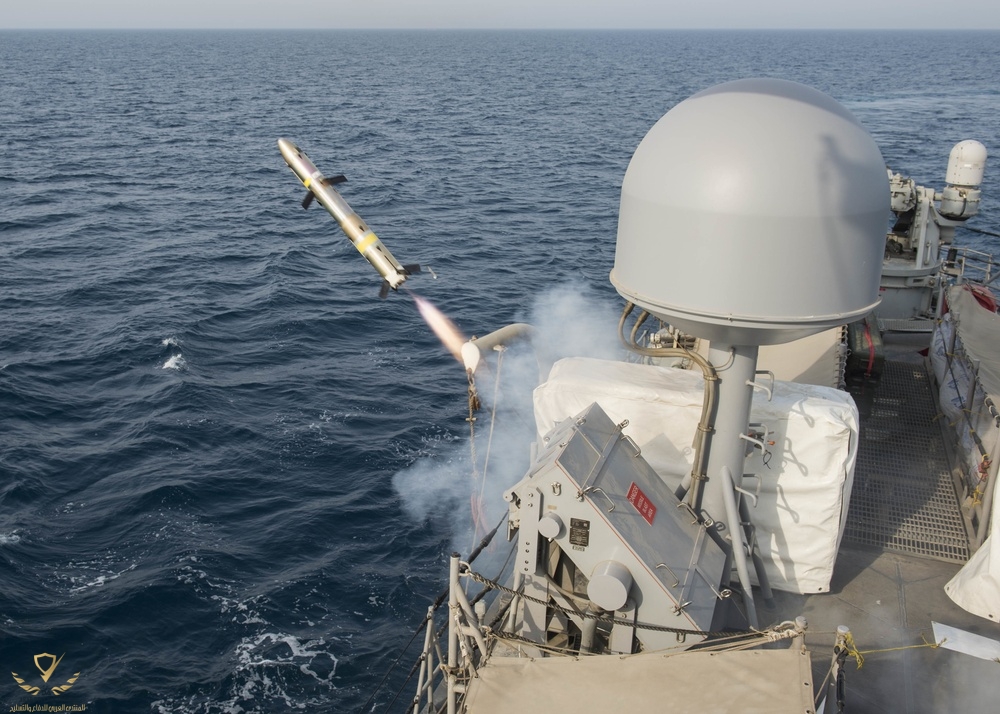

قاذف رباعي MK-60 ل AGM-176B Griffin SSMS
بمدي 8.0 كم من السطح و 20.1 كم من الجو بتوجيه
-باحث ليزري-Laser Guidance
- نظام تحديد الموقع العالمي GPS
-باحث بالقصور الذاتي INS

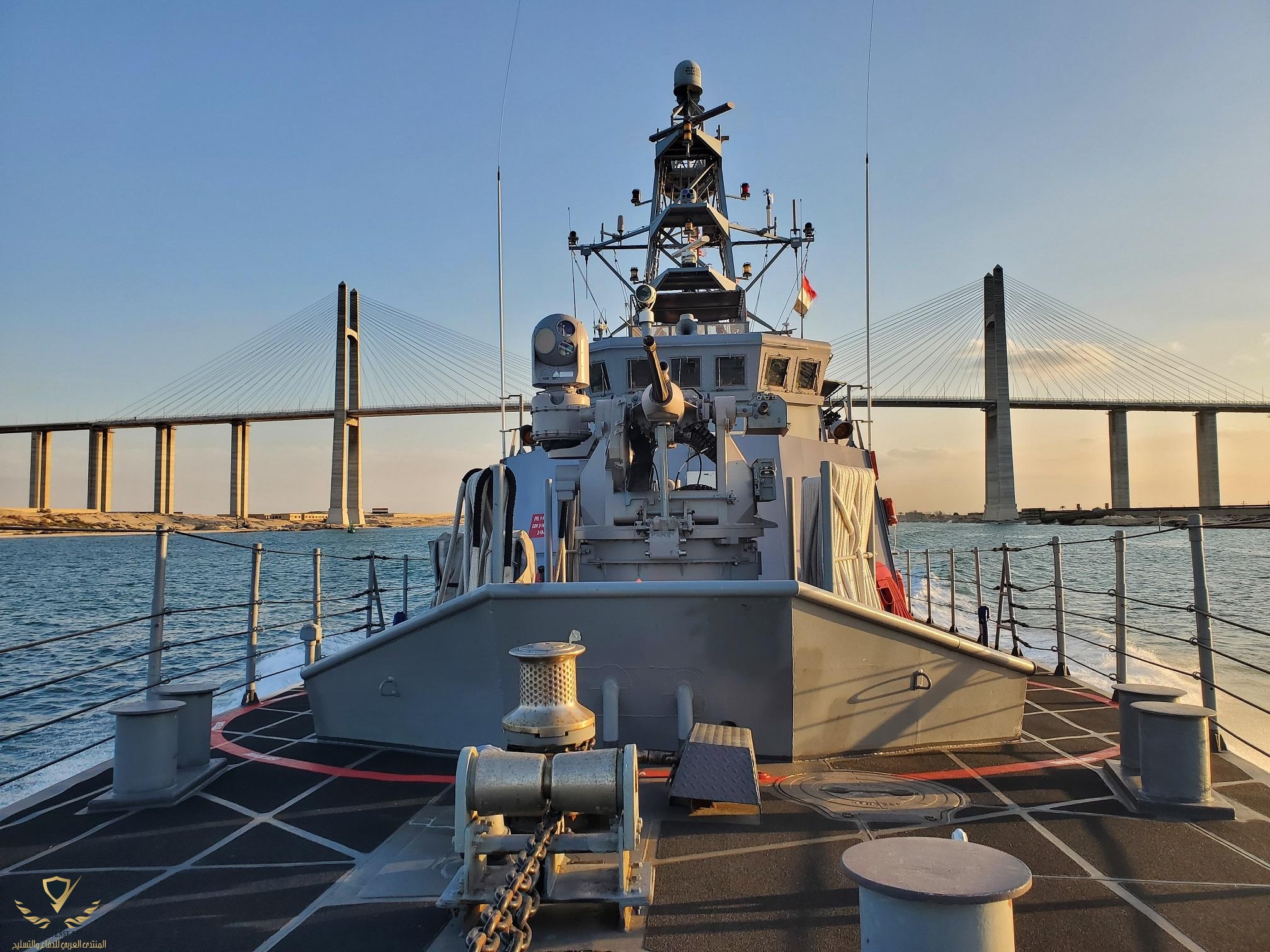

صورة جميلة للزورق بالعلم مصري
تسلمت مصر ثلاث زوارق و هم
-USS Hurricane (PC 3)
-USS Sirocco (PC 6)
-( USS Thunderbolt (PC-12

حديثا

زوارق RIHB مسلح بمدفع M2HB او M240

للقيام بعمليات القوات الخاصة
images (5) (2).jpeg


ST-100

التعديل الأخير:
مبروك لمصر بالنسبة لزوارق الدورية امريكا ستخرج كافة زوارق الدورية من البحرية وسيكلف خفر السواحل بهذه المهمة كذلك سفن حرب الالغام سيتم اخراجها وسيتم نقل مهامها الى سفن ال LCS البحرية الامريكية مقبلة على تغيرات كبيرة تشمل الاعتماد على السفن غير الماهولة
