السعودية: تدشين مصنع لوحدات الطاقة الرئيسية لرادارات الدفاع الصاروخي





ما يحتاج تسأل. قدعنه. مافيه شي اسمه ١٠٠ بالميه ولا حتى ٥٠.
اذا هو (diesel engine ) مستحيل ان عندهم صب لقاعدة المحرك او مصنع طرق لعمل ال shaft.
بالنسبة للمولد لا أعتقد أن عندهم عملية wiring للنحاس.
اعتقد تجميع لا أكثر. و بالله التوفيق.

بالضبط هذي بديهيات بس السؤال لتوضيح هل يوجد مشروع لصناعه المحركات في هذي الصفقه او لا من مصدر يفصل الموضوع

بالضبط هذي بديهيات بس السؤال لتوضيح هل يوجد مشروع لصناعه المحركات في هذي الصفقه او لا من مصدر يفصل الموضوع
عدد وحدات الطاقة كم؟ ٧ وحدات؟ اذا لا جدوى اقتصادية من بناء مصنع محركات . حتى تبني مصنع محركات فأنت تحتاج إلى انتاج كمي غزير (mass production) مثلا للتوريد لمصنع سيارات. في عام ٩٨ زرت مصنع محركات فولفو في السويد. بوتقة الصهر لا تتوقف مع وجود مجاري لصهارة الحديد تعبي عدة قوالب في آن واحد. بمعنى ربما في الوردية الواحدة يتم صب ١٠٠ محرك(رقم افتراضي للشرح فقط). طبعا المصنع مخصص للمحركات الثقيلة سواء شاحنات او معدات ثقيلة . لم يكن خاص بمحركات السيارات الصغيرة. اعتقد ان المصنع تجميع مع دعم فني و خدمات ما بعد البيع .
عموما المولدات ليست من الأجزاء الخطيرة و المحتكرة التقنية. ياليت يتم في المرحلة الأولى نقل المعرفة الكاملة للتشغيل والصيانة و تكوين القدرة لإنتاج الصواريخ و الأجزاء دائمة التعطل لضمان استمرارية عمل المنظومة حتى في حال تعطل او تأخر الدعم الفني او تأخير تسليم الذخائر

كم انت متعب يا عم رسلان


مشاهدة المرفق 543338

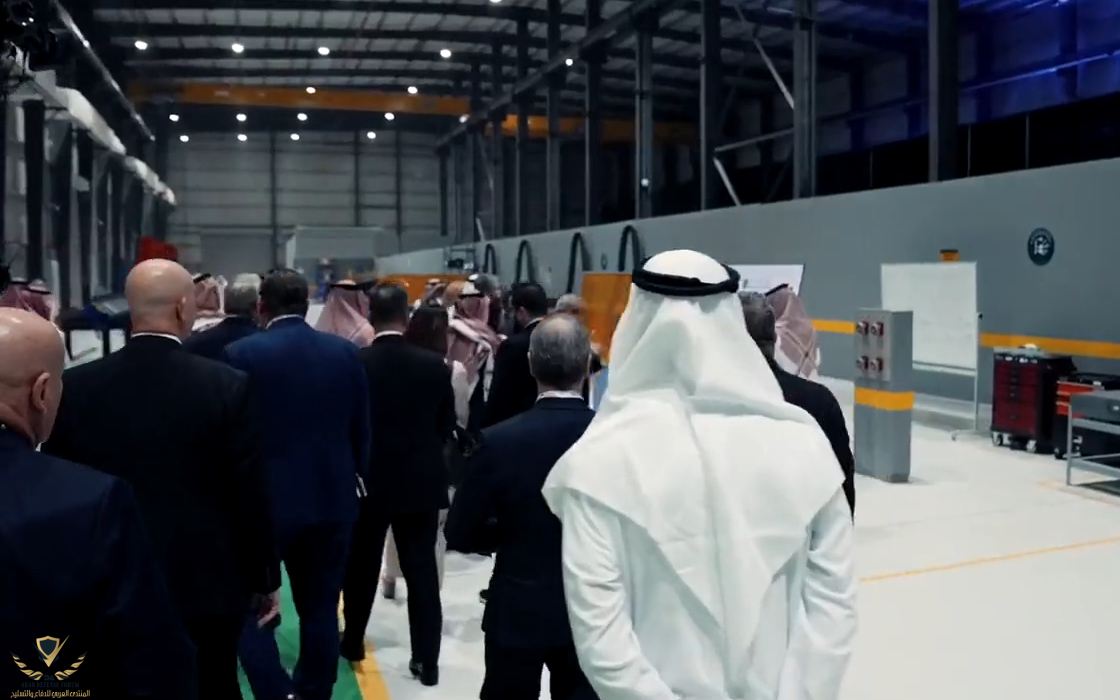

مصنع الزاهد الذي تم افتتاحه يوم أمس
يقوم لإنتاج وحدات الطاقة التكتيكية بالشراكة مع شركة راثيون الامريكية Raytheon



مشاهدة المرفق 543337
نائب رئيس مجموعة الزاهد المهندس محمد بارق سراج


إفتتاح المصنع يأتي في إطار الشراكة الاستراتيجية بين القطاعين الخاص والعام
لتنفيذ رؤية المملكه في تنويع مصادر الدخل وتشجيع الإستثمار في جميع المجالات الحيوية.

وأعرب المهندس محمد بارق سراج عن شكره وتقديره للهيئة السعودية للمدن الصناعية والمناطق التقنية بمحافظة جدة على دعمهم الخطة التوسعية للشركة

وأوضح انه تم توقيع عقد شراكة مع شركة رايثيون لتصنيع وحدات الطاقة الرئيسية لرادار الدفاع الصاروخي
ونتطلع إلى مشاريع مستقبلية في قطاع الصناعة العسكرية
وزيادة التوطين في هذا القطاع عبر تبني التقنيات الحديثة للصناعة وبناء الكفاءات البشرية من الشباب السعودي.

واوضح أن مجموعة شركات الزاهد تعيش عقدها الثامن
كمزود لمعدات البناء والمركبات التجارية وهي أول شركة تصدر شاحنات إلى خارج المملكة
حيث صدرت أكثر من ٥٠٠ شاحنة فولفو إلى دولة استراليا حيث طبع على كل شاحنة بكل فخر وباللغة العربية صنع في السعودية

وش الفائده المدنيه والعسكريه من وحدة الطاقه في غير الثاد

The AN/TPY-2 radar بحاجة للتزود بالطاقة بقدرة 1.1 ميجاوات

مشاهدة المرفق 543382

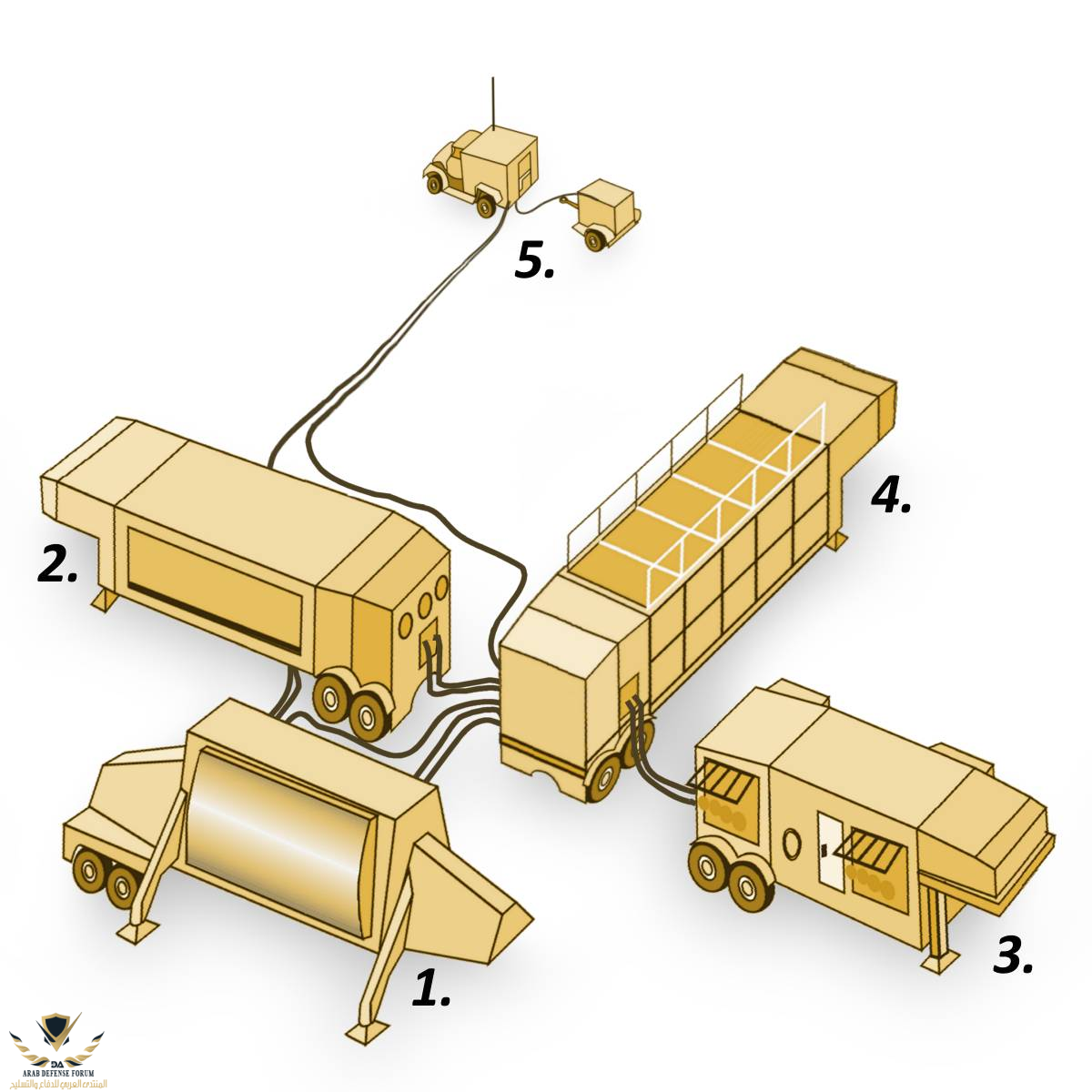

الوحده المقصوده هي رقم 4 تحديدا بالصوره، اعتقد انها خطوه جيده ليس فقط لمنظومه ال Thaad وانما لوحده تجهيز الطاقه للباتريوت (صيانه واستبدال) والكثير من المنظومات العسكريه التي تحتاج لمجهز طاقه عالي واولهم الرادارات بعيده المدى او عالية الاشعاع (عشرات الكيلوواط واعلى)... ايضا الليزر عالي الطاقه، مثلا ليزر ب 200 كيلوواط يحتاج مجهز قدره كهربائي عالي اقل شي 1M واط. الخطوه واعده من ناحية نقل وتوطين التقنيه اذا الشركه استغلتها بشكل صحيح (كل التوفيق لهم) ... بانتظار خطوه مشابهه من نفس الشركه لوحده التبريد لردارات الثاد والباترويت لانها ضمن الوحدات اللوجستيه للثاد والباتريوت وحتى الليزر عالي الطاقه.... مع التحيه

وش الفائده المدنيه والعسكريه من وحدة الطاقه في غير الثادا

حسب ما اعرف ان الرادارات تحتاج طاقة قوية
وايه المشكل ما المولدات التكنولوجيا الخاصة بيها متقدمة جدا وكل منصة عسكرية بيتم الحاقها بمصدر طاقة مناسب بمعنى وحدات الطاقة للوحدات الجوية بتختلف عن الوحدات البحرية والبرية ومتهيالى جنرال الكتريك قدمت مجموعة كبيرة فى منتجات عدة وحتى فى القطاع المدنى وحتى روسيا أنتجت جيل جديد من محطات الطاقة النووية الصفيرة

وايه المشكل ما المولدات التكنولوجيا الخاصة بيها متقدمة جدا وكل منصة عسكرية بيتم الحاقها بمصدر طاقة مناسب بمعنى وحدات الطاقة للوحدات الجوية بتختلف عن الوحدات البحرية والبرية ومتهيالى جنرال الكتريك قدمت مجموعة كبيرة فى منتجات عدة وحتى فى القطاع المدنى وحتى روسيا أنتجت جيل جديد من محطات الطاقة النووية الصفيرة

اعرف انه فيه محركات طاقة مرافقة للقطع العسكرية

لكن العضو يستغرب ان البعض منها يحتاج طاقه عاليه

الاسم وحدات الطاقه المستخدمة في صواريخ الدفاع الجوي

الاسم العامي مولد كهرباء
دائما عندما يترك موضوع نقل التقنية لشركات غير متخصصه فهم يبحثون عن الهدف الاعلامي

من الصاله يتضح انها صاله تجميع


الوشمي @الوشمي
وهذا تفسير استفهامك عن عدد الوحدات
( المجمعه)
مافي خساره بل الربح مضمون​

يقولك فيه واحد راح يخطب وسألوه وش وظيفتك

قال مساعد قائد ناقلة الحرب الالكترونية
SMN-300wx

طبعا اهل الخطيبه قالو بس هذا وظيفته قوية وحساسه ومساعد قائد

المهم الصدمه اكتشفو انه مساعد سواق الناقله ( مساعد سواق تريله)
الناقله هي التريله التي تحمل المعدات

لذالك لا تغرك اسماء الشركات حاول تبحث عن معنى الاسم لكي لا تنصدم

واحد ميجا شي مو طبيعي ، اعتقد لو تمر من امام الرادار راح يحترق جلدك والله اعلم
هى قدرات توليد كهرباء ولكن الرادار يستخدم أقل من هذه الطاقة بكثير زى باقى الأجهزة الإلكترونية ومتهيالى هيكون مسؤول عن توفير الطاقة لمنظومة القيادة والسيطرة أو باقى الأجهزة المعاونة

الاسم وحدات الطاقه المستخدمة في صواريخ الدفاع الجوي

الاسم العامي مولد كهرباء
دائما عندما يترك موضوع نقل التقنية لشركات غير متخصصه فهم يبحثون عن الهدف الاعلامي

من الصاله يتضح انها صاله تجميع
مشاهدة المرفق 543569

الوشمي @الوشمي
وهذا تفسير استفهامك عن عدد الوحدات
( المجمعه)
مافي خساره بل الربح مضمون​
فعلا غير مجدي تجاريا فتح خط تصنيع لهذه الوحده (لمحدوديه الطلب) كون حتى الشركه المصنعه لوحده الطاقه هذه وهي شركه Enercon Power الامريكيه لم تورد اكثر 23 وحده منذ عام 2009 والى الان... ولكني اراها خطوه جيده حتى لو كانت تجميع لما فيها من كسب لخبرات تدعم التجميع والتصنيع لوحدات الطاقه المتنقله المختصه للمنظومات العسكريه المختلفه ... وهذا ماتقدمه خطوط الانتاج للشركه الامريكيه المصنعه لهذه الوحده سواء بالمجال المدني او العسكري... مع التحيه

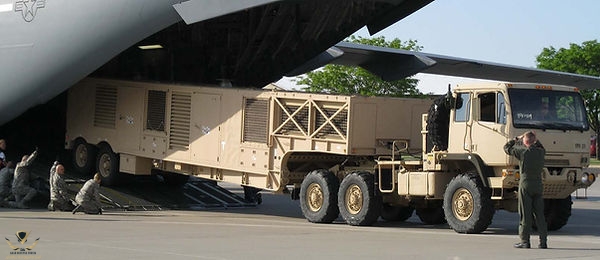

THAAD PPU.jpg

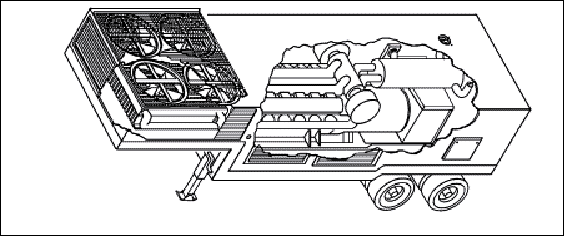

Prime Power Unit.gif



فعلا غير مجدي تجاريا فتح خط تصنيع لهذه الوحده (لمحدوديه الطلب) كون حتى الشركه المصنعه لوحده الطاقه هذه وهي شركه Enercon Power الامريكيه لم تورد اكثر 23 وحده منذ عام 2009 والى الان... ولكني اراها خطوه جيده حتى لو كانت تجميع لما فيها من كسب لخبرات تدعم التجميع والتصنيع لوحدات الطاقه المتنقله المختصه للمنظومات العسكريه المختلفه ... وهذا ماتقدمه خطوط الانتاج للشركه الامريكيه المصنعه لهذه الوحده سواء بالمجال المدني او العسكري... مع التحيهمشاهدة المرفق 543575مشاهدة المرفق 543576


ساوافقك الرأي اذا كانت الوحدات للاستهلاك التجاري فهذي امكانيات قطاع خاص ولا يضر وجودها

لكن عندما تعقد صفقات بمليارات الدولارت ثم تفرض على الشركات المصنعه الاجنبية نقل تقنيه بنسبه معينه .
ثم تاتي شركات تنقل ماخف وزنه وبدون اي تقنيات تفيد الوطن والصناعه بشكل عام فهذا احد اسباب تخلفنا صناعيا وهو ترك اختيار التقنيات للشركة المصنعه او للشركات التي ليس لديها قدرة اكتشاف مكامن التقنيه للحصول على تكامل صناعي حقيقي وليس اعلامي.

صدقني ان تصنع اجزاء من المولد عالية التقنية اجزاء بسيطه يمكن لك ان تستفيد منها بتزويد مولدات اخرى وشركات اخرى وقطاعات اخرى بهذه الاجزاء افضل الف الف الف مره من تجميع المولد ككل .
هذي فرص تقدمها الدوله مع الصفقات يجب استغلالها الاستغلال الامثل لتحقيق اعتمادية وصناعه حقيقيه التفريط في هذه الفرص شي محزن صراحه يجعلنا ندور في حلقه صناعيه وهميه مفرغه .

الشركات الاجنبيه اصبح موضوع نقل التقنيه عندها مربح جدا فهي توفر خطوط تجميع وتقلل التكاليف وتضمن سوق
بدون ان تعطيك فائده تقنيه

التجميع ليس نقل تقنيه هذا عبث لافائده منه ان تستورد القطعه كامله افضل من تجميعها وتوفير ذالك على الشركات​

واحد ميجا شي مو طبيعي ، اعتقد لو تمر من امام الرادار راح يحترق جلدك والله اعلم
استاذنا العزيز، فعلا كميه الطاقه الكهرومغناطيسيه من اشعاع الهوائي عاليه جدا ولها اضرار جانبيه على المشغلين اذا اهملوا تعليمات السلامه، (سمعت بالاعلام ان بعض مشغلين منظومة القبه الحديده تعرضوا لحالات سرطان بسبب الاشعاعات المنبعثه لااعلم دقه الخبر ... ربما بسبب عدم التقيد بشروط الابتعاد عن مجال الاشعاع).
بالنسبه للقدره ال 1MW هي ال I/P Power المطلوبه لتشغيل وحدات الارسال للهوائي الكبير وبقية الوحدات من تبريد وتشغيل ولكن معظمها للهوائي علما ان القدره الكهرومغناطيسيه الخارجه من الهوائي بحدود مئات الكيلوواط بسبب الفقدان الحاصل بالطاقه وتحديدا بمكبرات الطاقه للهوائي Power Amplifiers ضمن Tx/Rx Modules والتي اعدادها كبيره، على الرغم من اعتماد ماده ال GaN بدل ال GaAs في كل وحدات الهوائي وماتوفره من ال GaN من استهلاك للطاقه وبالتالي كفاءه اعلى لكن لاتزال الكفاءه واطئه لمكبرات الرادارات ربما تصل الى الى 40% على الرغم من اعتماد خليط اشباه الموصلات ال GaN الرائعه... هنالك اسباب وعوامل اخرى لاستهلاك الطاقه العالي وبالتالي تتطلب المنظومه لوحدة تبريد سائله (تضخ تقريبا 1200 لتر بالدقيقه) العامل هو حزمة التردد العالي (X-Band) المستخدمه في رادار TPY-2 للثاد، حيث له فوائد ومضار ( فوائد يعطي دقه عاليه) ومن مضار التردد العالي هذا هو استهلاك طاقه ينتج بسبب توليد حراره عاليه كلما زاد التردد ... بالمحصله مايعرف ب power ) amplifiers effeciency (PAE وهي اساس الهوائي ستكون اقل اي 1MW يعطي بضع مئات KWs.... الصوره المرفقه لوحدة التبريد ومحتويات الهوائي ... ارجو ان الفكره وصلت والمعذره لانه اكتب من الموبايل ... مع التحيه
Cooling Equipment Unit.gif
