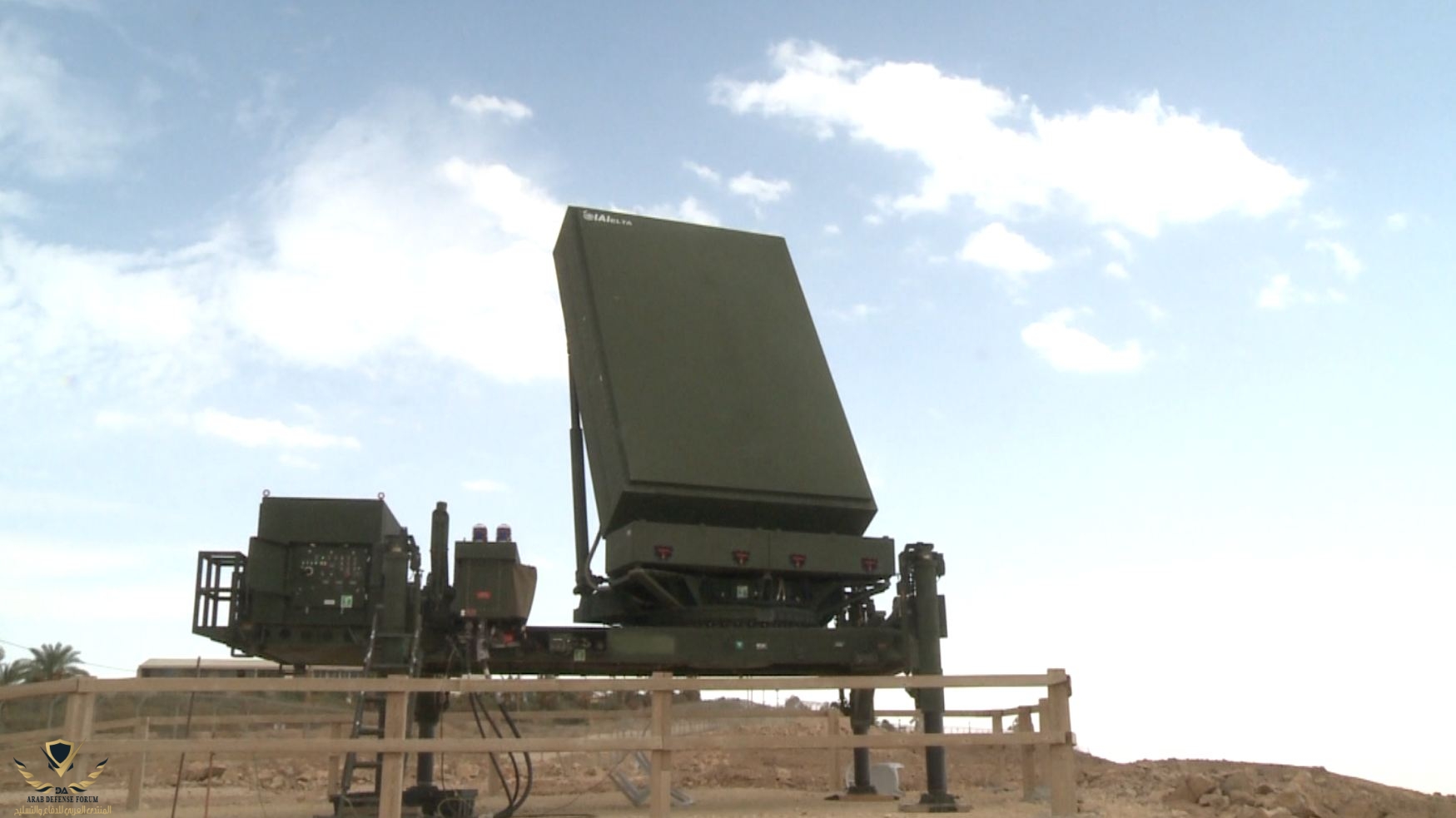

هذا الموضوع سوف يكون حول الرادار الإسرائيلي متعدد المهام ELM-2084

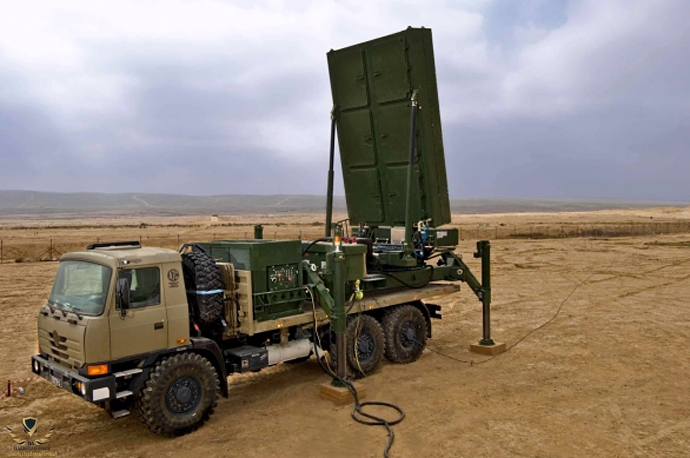

الرادار ELM-2084 هو رادار متعدد المهام (MMR) ، مصمم للدفاع الجوي ، يكتشف طبيعة الجولات القادمة ويرسل تلك المعلومات إلى القبة الحديدية أو مقلاع ديفيد لاعتراض القذيفة القادمة. النظام مصمم أيضًا للكشف عن المدفعية ويمكن تحديد مصدر نيران مدفعية العدو والتنبؤ بمسار ونقطة التأثير داخل المنطقة الصديقة لقذائف المدفعية والصواريخ وقذائف الهاون الواردة. تم تجهيز هذا الرادار بـ "مصفوفة متقدمة نشطة موجهة إلكترونيًا (AESA)" والتي تسمح له بتجميع صورة ثلاثية الأبعاد لحالة الهواء في الوقت الفعلي. يدور الرادار الفعلي وفقًا للمقذوفات الواردة لتحديث صورة الهواء والتتبع بدقة مقذوفات خلال الرحلة.

يستخدم ELM 2084 رادار S-Band يمكنه اكتشاف ما يصل إلى 1100 هدف مختلف في وقت واحد بمدى أقصى يبلغ 470 كم. يتكون نظام الرادار من ميزات تنقل عالية تسمح بتحريكه في غضون مهلة قصيرة. بالإضافة إلى ذلك ، يتميز ELM 2084 بقدرات تشغيل عن بُعد ، مما يسمح بالتشغيل من مسافة بعيدة.

يعمل ELM 2084 MMR كرادار أساسي للقبة الحديدية. تشير التقديرات إلى أن 10 أنظمة قبة حديدية مقترنة بـ MMR منتشرة في إسرائيل. هذا النظام لديه نسبة نجاح 90٪ مع أكثر من 1500 اعتراض للأهداف القادمة. يعمل ELM 2084 أيضًا كرادار لمقلاع ديفيد الذي سلمته وزارة الدفاع الإسرائيلية مؤخرًا إلى سلاح الجو الإسرائيلي.

-الخصائص التقنية للرادار:

نطاق كشف يصل إلى 256 ميل بحري لأغراض المراقبة الجوية أو يصل إلى 100 كيلومتر لأغراض موقع السلاح

تغطية السمت 120 درجة أو الدوران 360 درجة لأغراض المراقبة الجوية أو 120 درجة لأغراض موقع السلاح

تغطية ارتفاع تصل إلى 50 درجة و 100 كيلو قدم لأغراض المراقبة الجوية أو حتى 50 درجة لأغراض موقع السلاح

قياس ثلاثي الأبعاد عالي الدقة لأغراض المراقبة الجوية أو 0.3٪ CEP لأغراض موقع السلاح

السعة المستهدفة تصل إلى 1100 هدف لأغراض المراقبة الجوية أو 200 هدف / دقيقة لأغراض موقع السلاح

-المستخدمون الحاليين:

إسرائيل-كندا-التشيك-فينلندا-هنغاريا-الهند-سنغافورة-فيتنام-أذربيجان

-المستخدمون المستقبليون:
المغرب



ATLAS_FALCON @ATLAS_FALCON
Rooster @DOUBLESHOT
يبدو أن الصفقة الضخمة التي تم توقيعها مع إسرائيل أثناء زيارة وزير الدفاع الإسرائيلي تشمل رادارات ELM-2084, و الصحافة الإسرائيلية تحدثت عن توقيع صفقة مع شركة IAI الإسرائيلية حول تزويد رادارات كشف جوية
القناة 12 العبرية:
نشر أول: وقعت "إسرائيل" والمغرب على صفقة أسلحة بمئات الملايين من الدولارات .. طائرات بدون طيار وأنظمة رادار، ونظام دفاع جوي متقدم وتحسينات على طائرات F5 التي يستخدمها سلاح الجو المغربي، هذه ليست سوى بعض الأسلحة التي ستبيعها "إسرائيل" للمغرب ضمن الصفقة - تأتي هذه التطورات في ظل زيارة وزير الدفاع غانتس للمغر

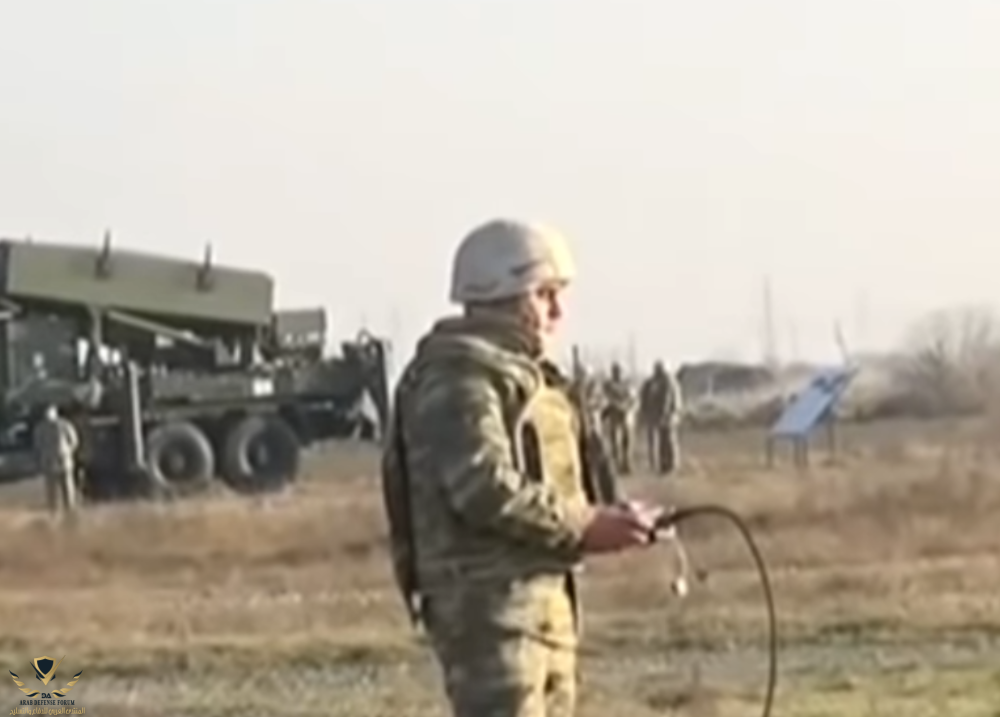

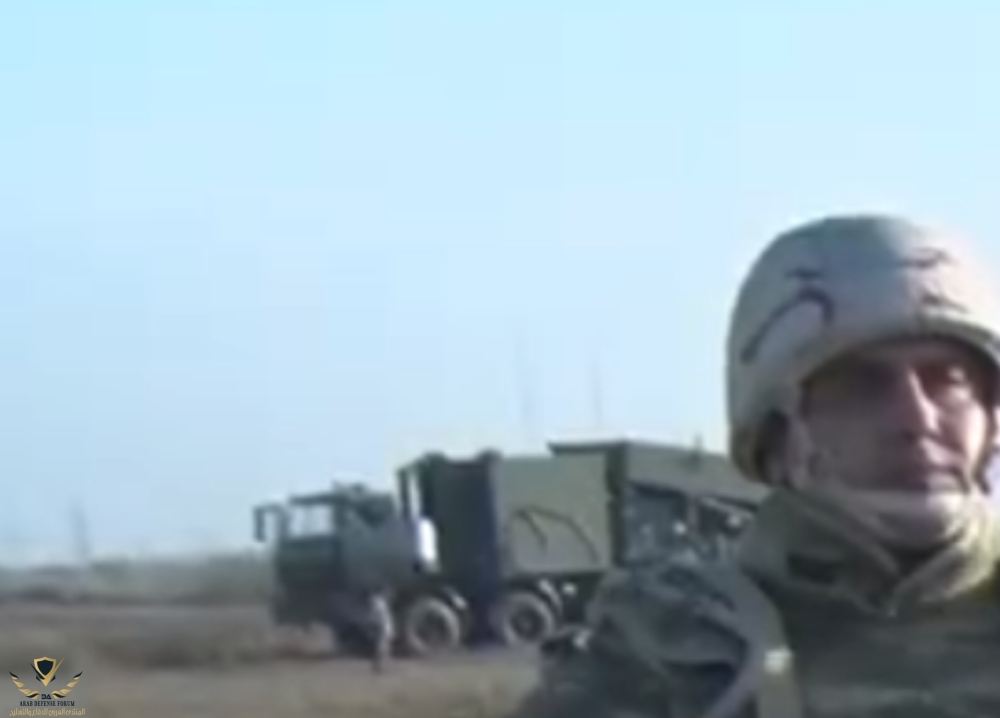

صورة للرادار ELM-2084 و هو يخدم مع منظومة BARAK-8 الإسرائيلية عند الجيش الأذربيجاني

ATLAS_FALCON @ATLAS_FALCON
Rooster @DOUBLESHOT
يبدو أن الصفقة الضخمة التي تم توقيعها مع إسرائيل أثناء زيارة وزير الدفاع الإسرائيلي تشمل رادارات ELM-2084, و الصحافة الإسرائيلية تحدثت عن توقيع صفقة مع شركة IAI الإسرائيلية حول تزويد رادارات كشف جوية
صحيح ... ربما الصفقة تتضمن رادار
ELM-2084
أشك في Ultra-C كذلك

لماذا لا يتم برمجة كمبيوترات الرادارات وكذلك كمبيوترات صواريخ الدفاع الجوي لكي يكون مدى الرادار في حالة ارتفاع الطيران بنفس المدي الافقي الذي يرصده الرادار ... وتطوير برمجة الصواريخ لكي يكون ارتفاع سقفها نفس مداها "افقيا وراسيا" فنستطيع بالميكا مثلا راسيا ٨٠ كم وافقيا ٨٠ كم وبالتالي هذا الارتفاع في مداه الراسي يسبق الصاروخ ب٣٠ كم تقريبا "قبل ان تتفكك رؤوس الصاروخ ترايدنت مثلا وتنقض علي الهدف باعتبار ان انقضاض الرؤوس لا يتم الا على ارتفاع الغلاف الجوي الذي يعرف اقصاه ب٥٠ كم

كيف يتتبع ١٥٠٠ هدف تقريبا واسرائيل كلها ليس فيها ٢٠٠ صاروخ دفاع جوي ... ههههههه والله حالة الاسرائيليين والمقتنعين بقوتهم حالتهم كرب


لا اظن سنتعاقد عليه وحيدا دون المنظومة Barak-8 .. نمتلك اخوه في المواصفات GM400 من ناحية النطاق S-Band ، التقنية AESA GaN و حتى المدى

ادا كان هناك تعاقد مع IAI من ناحية الرادارية سأضع احتمال ELM-2090U لانه سيمكن القوات الجوية لاول مرة من امتلاك رادار بتردد منخفض في النطاق UHF

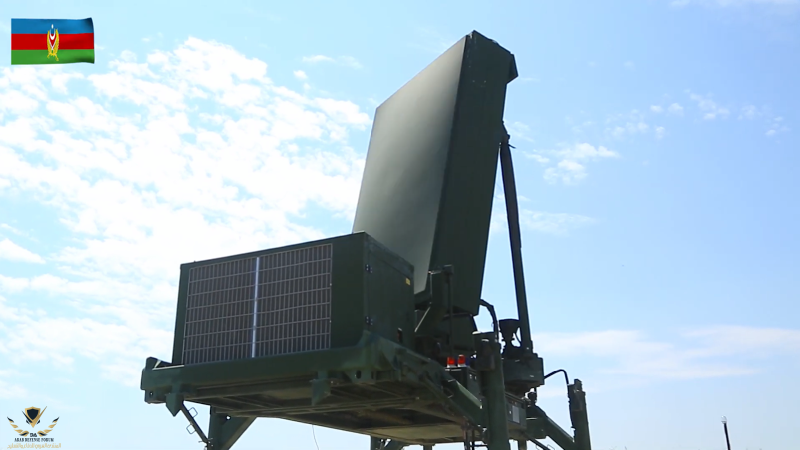

صورة للرادار ELM-2084 و هو يخدم مع منظومة BARAK-8 الإسرائيلية عند الجيش الأذربيجاني
مشاهدة المرفق 440782

تأخرنا كثيرا ! كيف لدولة صغيرة مثل اذربيجان ان تصل ما وصلت اليه اليوم و المغرب الذي ترجع له اصول مليون يهودي يلاه مؤخرا عطا الانطلاقة للتعاون المغربي-الاسرائيلي !!!!


لا اظن سنتعاقد عليه وحيدا دون المنظومة Barak-8 .. نمتلك اخوه في المواصفات GM400 من ناحية النطاق S-Band ، التقنية AESA GaN و حتى المدى

ادا كان هناك تعاقد مع IAI من ناحية الرادارية سأضع احتمال ELM-2090U لانه سيمكن القوات الجوية لاول مرة من امتلاك رادار بتردد منخفض في النطاق UHF

كم يبلغ مدى رادار ELM-2090U ؟

تأخرنا كثيرا ! كيف لدولة صغيرة مثل اذربيجان ان تصل ما وصلت اليه اليوم و المغرب الذي ترجع له اصول مليون يهودي يلاه مؤخرا عطا الانطلاقة للتعاون المغربي-الاسرائيلي !!!!
أذربيجان منذ تولي الرئيس الأذربيجاني السابق حيدر علييف الحكم سنة 1993 و بعده الرئيس الأذربيجاني الحالي إلهام علييف سنة 2003 بدأت خطة لتطوير و عصرنة الجيش الأذربيجاني بعد تعنت أرمينيا في ملف كاراباخ و أول هذه الخطوات كما يلي:

-تطبيق معايير الناتو سنة 1994.
-تأسيس اول قوات خاصة إحترافية سنة 1999.
-تأسيس حرس الحدود الأذربيجاني سنة 2002.
-تكوين إحترافي للجيش الأذربيجاني في تركيا و إسرائيل.
-التخلص من الفكر و العقيدة السوفييتية الروسية المتخلفة في المؤسسة العسكرية الأذربيجانية.

و بعد تولي إلهام علييف الحكم سنة 2003 شهد الجيش الأذربيجاني تطور كبير تحت حكمه و من بينها:

-التعاقد على أسلحة من إسرائيل و تركيا من سنة 2004 إلى يومنا هذا.
-رفع الميزانية العسكرية الأذربيجانية من سنة 2004 إلى يومنا هذا.
-تأسيس قسم الدرونات في الجيش الأذربيجاني سنة 2007.
-بداية تصنيع العديد من الأسلحة محليا من سنة 2005 و تأسيس وزارة الصناعات الدفاعية.
-إعتماد زي عسكري جديد و الإهتمام بتجهيزات الأفراد و الجنود.
-القيام بمناورات عسكرية للتحضير و الإستعداد الحربي.
-إطلاق القمر الصناعي الإستطلاعي Azersky.
-تحديث سلاح الجو و الدفاع الجوي.
-تأسيس غرفة عمليات مشتركة لجميع أفرع القوات المسلحة الأذربيجانية للتنسيق الحربي و العملياتي.

كل هذه الخطوات و مراحل عصرنة الجيش الأذربيجاني في 27 سنة ساهمت بإنتصار أذربيجان في حرب كاراباخ الثانية بفضل هاذين الرجلين دون نسيان دور وزير الدفاع الأذربيجاني و جنرالات القوات المسلحة الأذربيجانية.
