تساؤل حول القصف المدفعي

[desert falcon]

كيف تستهدف المدفعية الأهداف بدقة رغم ان قذائفها غير موجهة



[Ozone]

بالقصور الذاتي و ضبط زاويه الإطلاق



[مهندس عزالدين]

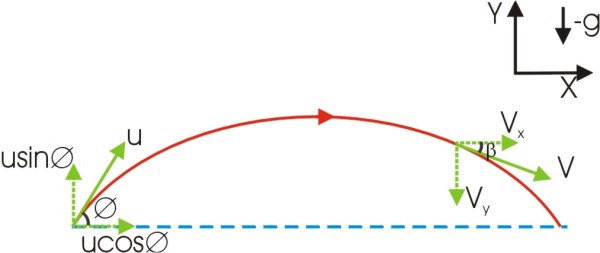

تضرب قيمة سرعة الاطلاق ..في زاوية الاطلاق...حيث تتحلل السرعة الى مركبتين..احداهما افقية نتاج ضرب السرعة في cos الزاوية.....والاخرى شاقولية نتاج ضرب السرعة في sin الزاوية...وهكذا دواليك....واعتقد ان الامر محسوب سابقا ويوجد جداول تخص كل نوعية مدفع.



[فكر جديد]

تضرب الضربة الاولى و تستعمل كمرجع للضربات التالية ويتم مراقبتها بطرق مختلفة



[الادميرال كيزارو الغامدي]

كيف تستهدف المدفعية الأهداف بدقة رغم ان قذائفها غير موجهة
مشاهدة المرفق 377720

هذا هو السؤال الي جنني و اتعبني



[Flanker2000]

كيف تستهدف المدفعية الأهداف بدقة رغم ان قذائفها غير موجهة
مشاهدة المرفق 377720

من قال بدقة



[المغربي الملكي]

بالقصور الذاتي و ضبط زاويه الإطلاق

صحيح الفيزياء وتطبيق حركة قديفة في مجال التقالة وخاصة مع المعلومات الدقيقة الاقمار الصناعية الدرونات في التوجية حيت للقديفة سرعة إطلاق تابتة يبقى ضبط زاوية الاطلاق



[فكر جديد]

كدلك الحشوة الدافعة ادا صنعت في امريكا و مصانع متقدمة تكون تابة في قوة الدفع في جميع القداىف ويسهل توقع مكان سقوطها
ويستعمل حاسوب يضبط زاوية الاطلاق و حالات الطقس الخ...
اما ادا كان المدفع بداىي و القداىف من صنع دولة متخلفة فلا تنتضر منه اي دقة على الاطلاق كل ما سخن المدفع يتشتت التوجيه



[Nashab]

(1) الحشوة الدافعة والقوة والسرعة التي تقذف بها القذيفة
(2) سبطانة المدفع
(3) زاوية الإطلاق

تنطلق بزاوية معينة بسرعة وقوة معينة بمدى معين وتسقط في الهدف المرسوم لها



[desert falcon]

من قال بدقة

كدلك الحشوة الدافعة ادا صنعت في امريكا و مصانع متقدمة تكون تابة في قوة الدفع في جميع القداىف ويسهل توقع مكان سقوطها
ويستعمل حاسوب يضبط زاوية الاطلاق و حالات الطقس الخ...
اما ادا كان المدفع بداىي و القداىف من صنع دولة متخلفة فلا تنتضر منه اي دقة على الاطلاق كل ما سخن المدفع يتشتت التوجيه



[RSA]

هي بالضبط مثل رصاصة القناص وبقية البنادق

حيث ان الرصاص غير موجه ايضا لكن بحسابات بسيطة يمكن ان تكون دقة الرماية بحدود 0.5 انش او اقل احيانا

الطقس من رياح واختلاف الضغط الجوي ودرجات الحرارة وكذلك التضاريس من وديان وجبال كلها مؤثرة في مسار المقذوف (سواء طلقة او مدفعية)

حيث ان رماية من مدفعية عندما يكون ارتفاع المدفع عن مستوى سطح البحر 1 متر ليس مثل عندما يكون على ارتفاع 300 متر فوق مستوى سطح البحر .. فالجاذبية اقل والضغط الجوي مختلف وهكذا

عودة لمسألة الحسابات .. الرصاص وقذائف البندقية لهم مسار باليستي .. نعم حتى الرصاص له مسار باليستي ... فبالنهاية الاثنان تجرهما الجاذبية جرا نحو الارض (هذا هو العامل المؤثر في المحور العامودي للسرعة )
بينما تدفعها قوة انفجار الشحنة الدافعة للامام بسرعة عالية في البداية ثم تتباطأ بفعل مقاومة الرياح (هذه هي عوامر المحور الافقي للسرعة)
​

نلاحط بالصورة بالاسفل ان سبطانة البندقية في الواقع مصوبة فوق الهدف بزاوية اعلى حيث لو ان الرصاص اتخذت مسار افقي تام على خط مستقيم فانها ستمر فوق الهدف بمسافة كبيرة (الخط البرتقالي المؤشر عليه ب line of departure)

لكن بسبب الجاذبية الارضية (ومقاومة الهواء لكن بشكل اقل تاثيرا) فان المقذوف يغير مساره من البرتقالي للاسف قليلا فاكثر فاكثر وهو مايمثله المسار الاحمر المتقطع فتصيب الرصاصة الهدف بدقة عالية بالنهاية

طبعا وزن المقذوف لها تاثير كبير في تحديد اي درجة يتم توجيه السبطانة للاعلى لماذا ؟
لان كلما زاد وزن المقذوف (رصاصة او قذيفة بندقية) فانها ستستقط للارض بشكل اسرع ( يعني في الصورة ادناه فان الرصاصة مثلا ستسقط بين ال150 يارد وقبل 200 يارد وليس على الهدف بالضبط كمثال)

بعبارة اخرى .. اذا افترضنا انه تم تسديد بندقية باتجاه هدف على بعد 200 يارد ثم تم تثبيتها جيدا حتى لا تتحرك
ثم رمينا رصاصة وزنها 400 جرام واصابت الهدف على بعد 200 يارد بدقة متناهية
فانه اذا اطلقنا رصاصة اخرى بنفس قوة الشحنة الدافعة ولكن وزنها 450 جرام فانها بالتاكيد ستسقط قبل ال200 يارد ولن تصيب الهدف
ولكن اذا اطلقنا رصاصة ثالثة وزنها 350 جرام وبنفس الشحنة الدافعة فانها ستمر فوق الهدف وتتخطاه وتسقط بعد ال200 يارد ..
وهكذا

​

سرعة المقذوف ووزنه هما اكثر عاملان مؤثران بالدقة .. لكن هل يكفي ذلك ؟؟ بالطبع لا

يجب اخذ سرعة الرياح في الحسبان ايضا

اذا كانت الرياح في الصورة اعلاه تتجه من خلف الرامي باتجاه الهدف .. فان الرياح ستدفع الرصاصة للامام وبالتالي سيكون معدل تباطؤها اقل وبالنهاية تصيب الرصاصة اعلى النقطة بمنتصف الهدف

واذا كانت الرياح من خلف الهدف باتجاه الرامي فانها ستكون عكس اتجاه الرصاصة وستزيد من معدل تباطؤها وبالتالي ستسقط مبكرا وتصيب اسفل النقطة في الهدف

طيب اذا كانت الرياح جانبية من اليمين لليسار فانها ستدفع الرصاصة باتجاه اليسار وبالتالي يتوجب على الرامي التسديد يمين النقطة والعكس صحيح


طيب اذا لم تكن هناك رياح والرماية من مسافة بعيدة ولكن لا تزال الرصاصة تصيب يمين او يسار الهدف .. هذا طبيعي بسبب دوران الرصاصة حيث ان تجويف السبطانة يحتوي مسارات تجعل الرصاصة تدور حينما تخرج لتكون اكثر استقرارا ودقة في الجو ولكن المشكلة انه خصوصا المسافات العالية هذا الدوران يولد قوة محصلة دافعة باتجاه اليمين او اليسار بدرجة قليلة جدا ولكن مع المسافات العالية تصبح هذا الدرجة عالية وتحتاج لاحتسابها وقت الاطلاق .. هذا العام يتم احتسابه حسب الrifling rate ويسمى ايضا twist rate للسبطانة وهو باختصار يحسب المسافة التي يحتاجها المقذوف كي يكمل دورة كاملة داخل السبطانة

مثلا سبطانة لها 1:8" twist rate هذا يعني ان المقذوف يحتاج ان يقطع 8 انشات داخل السبطانة حتى يكمل دورة كاملة (هذا لا يعني ان يكون طول السبطانة 8 انشات !)

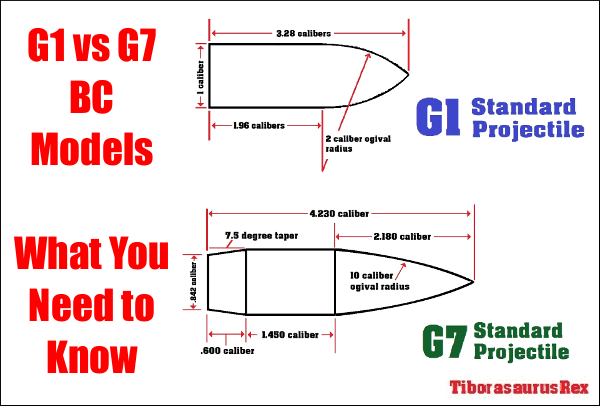

هناك عامل اخر ايضا مهم جدا لتحقيق مستويات الدقة المتناهية .. وهو المعامل الباليستي Ballistic Coefficient ويعرف اختصارا ب BC وهو مرتبط بعلاقة عكسية مع معامل السحب للمقذوف وطرديا مع كتلة المقذوف .. (حيث ان المقذوف الخفيف بالوزن يكون من السهل على الرياح تغيير اتجاهه عكس المقذوف الثقيل)


المعامل الباليستي له 8 فئات وربما اكثر لست متأكدا
​

• G1​
• G2​
• G5​
• G6​
• G7​
• G8​
• GL​
• GA​

​

المقذوف صاحب معامل G7 لا يعني انه اكثر دقة من G1 مثلا ولكن الفكرة كلها انك تدخل المعامل الصحيح في حساباتك بما يتوافق مع نوع وشكل المقذوف الذي سترميه

بمعنى انك اذا كنت ستطلق مقذوف بمعامل G1 ولكن بالحسابات استخدمت المعامل G7 بدلا منه بالتالي سيكون توقعك لمكان سقوط المقذوف غير دقيق لانك اخترت المعامل الخطا

كل ماذكر اعلاه يمكن تطبيقه على قذائف المدفعية مع اختلاف زوايا الرماية فقط وللتسهيل استيعابها طبقتها على البندقية..

عذرا عالاطالة​



[عزت]

كيف تستهدف المدفعية الأهداف بدقة رغم ان قذائفها غير موجهة
مشاهدة المرفق 377720

عن وحدات وحدات تعطيهم احداثيات دقيقة للهدف بعدها يتم ظبط المدفع واتجاهه وزاوية انخفاضه أو ارتفاعه بحسب بعد الهدف
