:بداية:

موضوع عن المقنبلة الروسية
Su-34


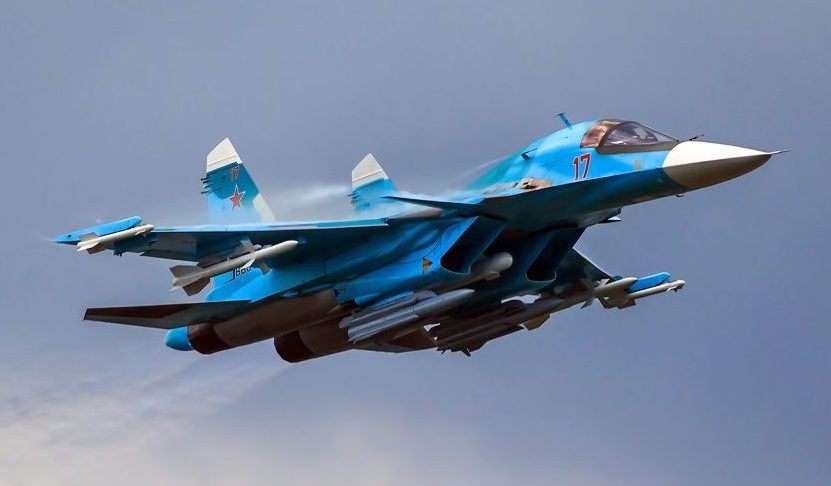

طائرة مقاتلة قاذفة مبنية على تصميم المقاتلة " Su-27 Flanker " ومُخصصة لعمليات القصف و تدمير المنشأت الحيوية للعدو و الهجوم في الخطوط الاولى و امكانية تعامل مع اهداف
الارضية - برية - بحرية - الجوية

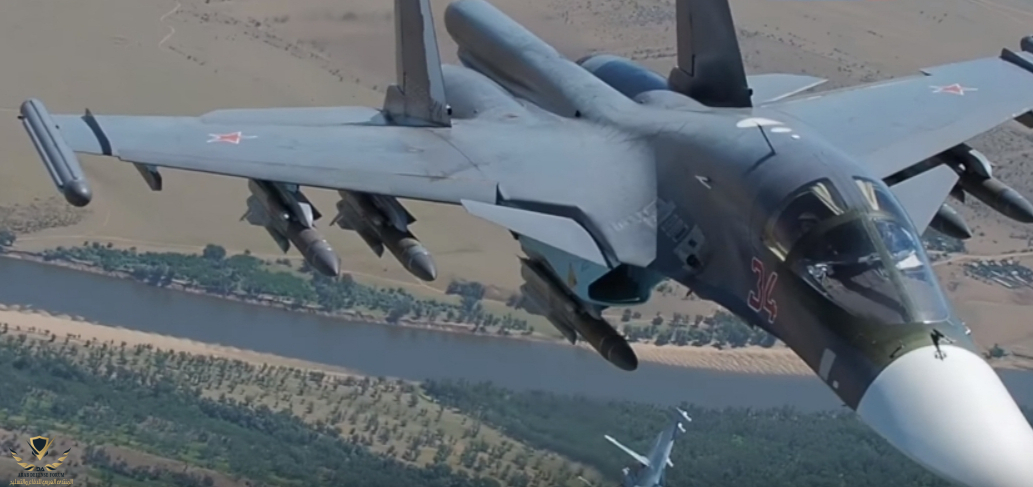

باستخدام مقنابل الوجهة و صواريخ كروز و صواريخ جو-جو و صواريخ جو - سطح و مختلف انواع اسلحة بحمولة تصل حتى
12 طن



بدأ تطوير المقاتلة في منتصف الثمانينيات، وكان أول إقلاع لأول نموذج تجريبي لها في أبريل 1990، وأول انتاج لها في عام 2006 وفي عام 2008 تعاقدت القوات الجوية الروسية على 32 مقاتلة منها ثم تعاقدت على 92 مقاتلة اضافية في 2012 لتحل مكان القاذفة المقاتلة سو-24 .

تم تسميت النموذج الاول من مشروع مقاتلة Su27-IB ب T10V-1 حيث تم اضافة جناحين الامامية من اجل الطيران على ارتفاع منخفض و تخفيف حمل على مقاتلة و رادار
و اخر نموذج تجريب قام برحلته تجريبية 2003/12/20 باسم
T10V-7

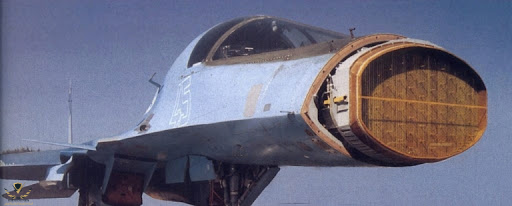

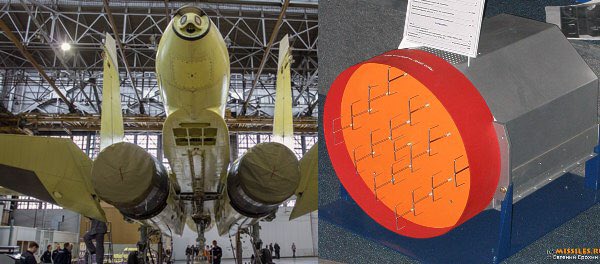

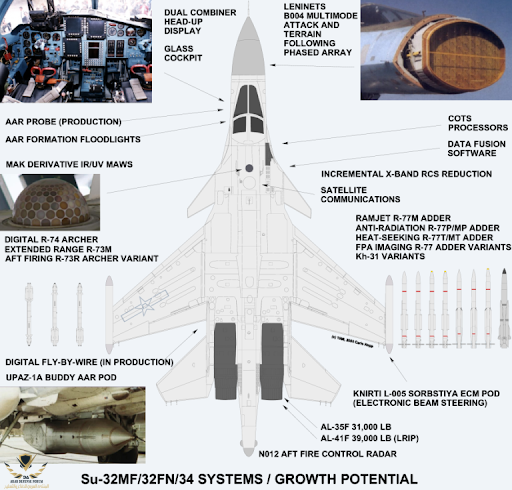

رادار ذو مصفوفة مسح الكتروني سلبي PESA Passive Electronically Scanned Array طراز Leninets V004 وهو يعتبر احدث رادار ملاحة وقصف يمكن تركيبه على قاذفة مقاتلة ويبلغ مداه الراصد 250 كم ضد الاهداف الارضية ذات المقطع الراداري الكبير، مع قدرة رسم خرائط ارضية حتى مدى 150 كم، بالاضافة للقدرة على تحديد الاهداف الارضية GMTI Ground Moving Target Indication حتى مسافة 30 كم، و قدرت كشف اهدف جوية في حجم المقاتلة من مسافة 120كم .



و انظم بصرية و انظمة تهديف و تعقب . و بحث حراري و ليزري و تلفزيون داخلي و انظمت رؤية امامية باشعة ما تحت الحمراء و نظام تهديف ليزري في بودات خارجية



و رادار انذار خلفي في مؤخرة الذيل للحماية من خطر المقاتلة
و مدى كشف مقاتلات 50 كيلومتر
و طائرات كبيرة ك AWACS حتى 100 كيلومتر


و اجهزة تشويش قوية لتستعمل في مهام اخماد نظم دفاع الجوي
و تشويش على رادارات و انشاء اهداف وهمية


ghqT_1oEFFAtiva1r3Va5cHdb-kFNrwbJA7NEfcqzn6smw4xqc2b0UfIN9RsMQ4zamDna3mVNqJDU7dp7CxkmLL5il7RtHZXDk5OY3z-mntFPueToHhB


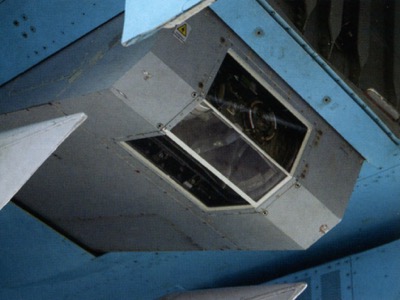

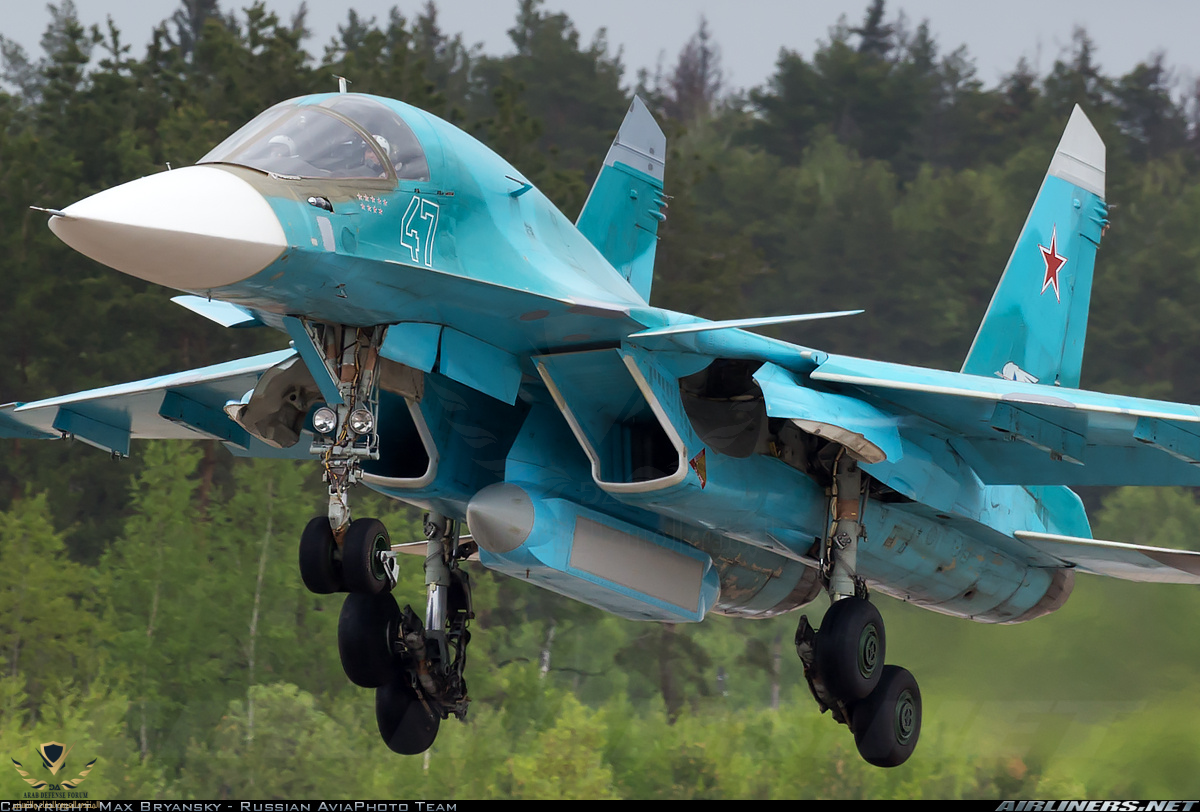

تم تجهيز المقاتلة ببود تهديف داخلي من نوع
Platan بصيغته المصغرة و مكانه بين فتحات دخول الهواء للمحرك
بمدى 55.6 كيلومتر و هو مجهز ب GRPZ-ATT الذي يظمن تتبع هدفين
في ان واحد

مهمته - الهجوم . و تحديد موقع الهدف





بودات

BKR-3 (Bazovyi Komplesks Razvedki)

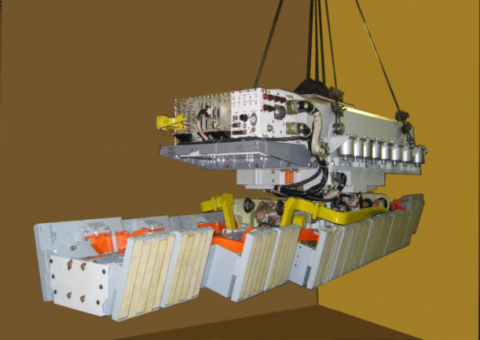

Kopol M400 SLAR
مركب على بود UKR برنامج التطوير والأبحاث قام إخفائه تحت اسم Zyuzhet أي الموضوع

فالمستشعر الأساسي مصنع من قبل NII Kulon في موسكو

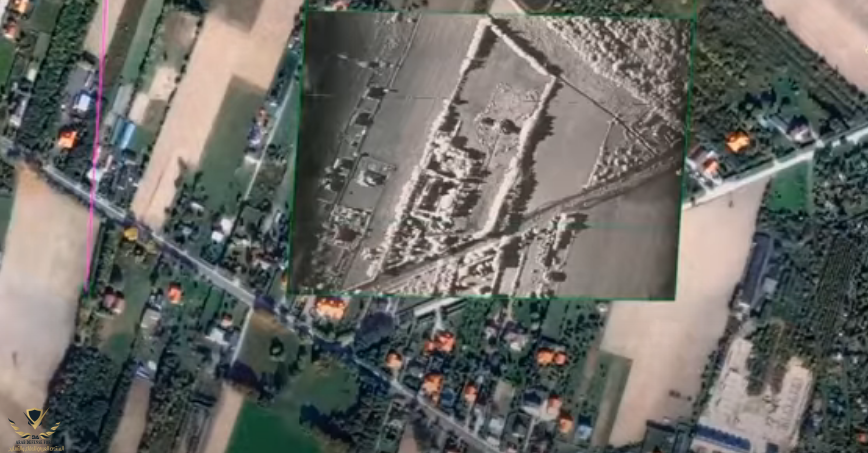

M402Pika الرادار الجانبي مركب في UKR-RL بود نظام تحديد موجات الراديو
يزن الرادار 350 كيلوغرام ويعمل في نطاق Xband (7. 7GHZ) وقيام بعملية مسح وتغطية منطقة بمساحة 60 كيلومتر وأكثر من 120 كيلومتر في بحار Linear دقته في عملية المسح تصل إلى 2-5 متر في البر و 6-20 في البحر




UKE-OE

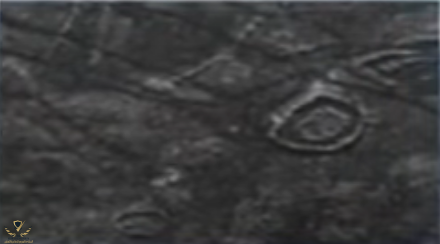

وهو نظام استشعار البصري , يحتوي بود UKR-OE على كاميرا من نوع Antrakt-TV بدقة (550MM من ارتفاع نص كيلومتر ) و M433 Raduga-VM ماسح بالأشعة ما تحت الحمراء ويمكنه اكتشاف تغير درجات الحرارة حتى 0.3 درجة مئوية




بود الثالث UKR-RT (Radio Technical) تبقى معلومات عنه سرية ويعتقد أنه لاستخبار إلكتروني

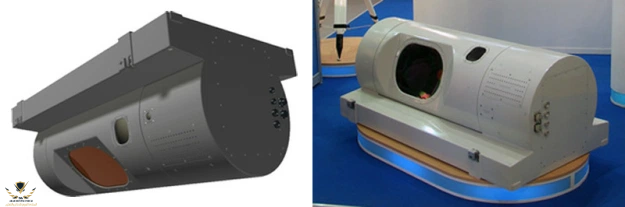

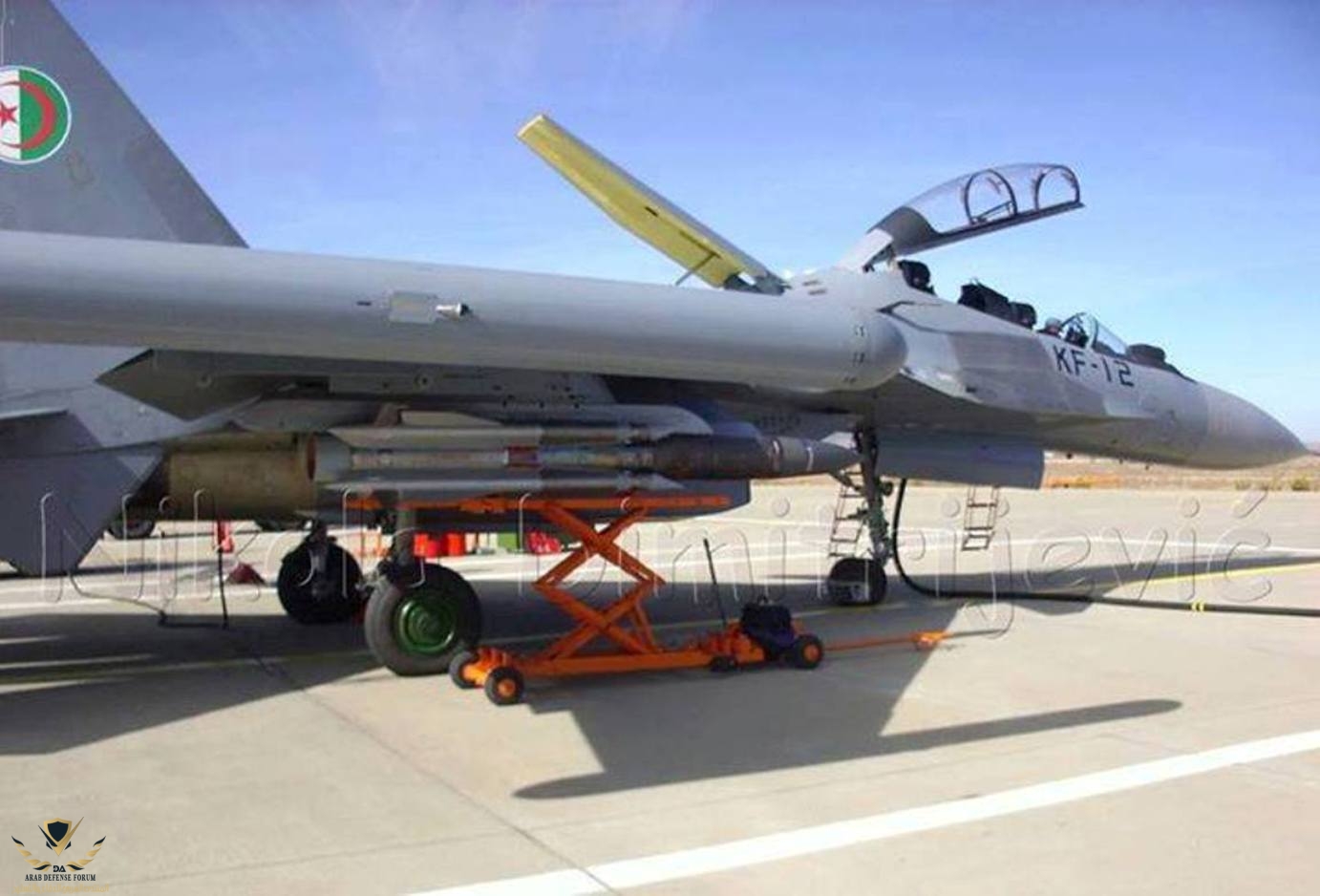

بود التهديف خارجي

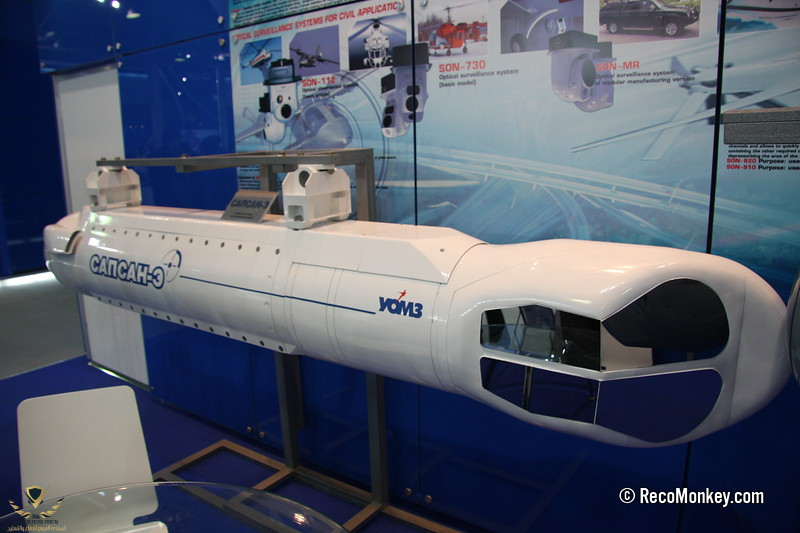

Sapsan E

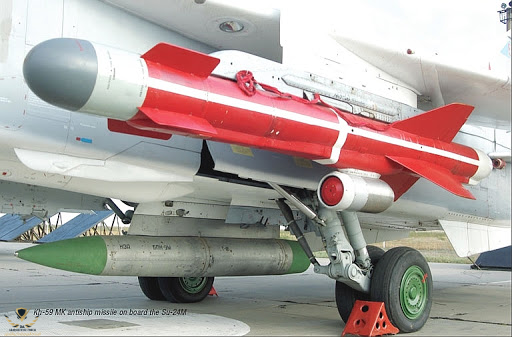

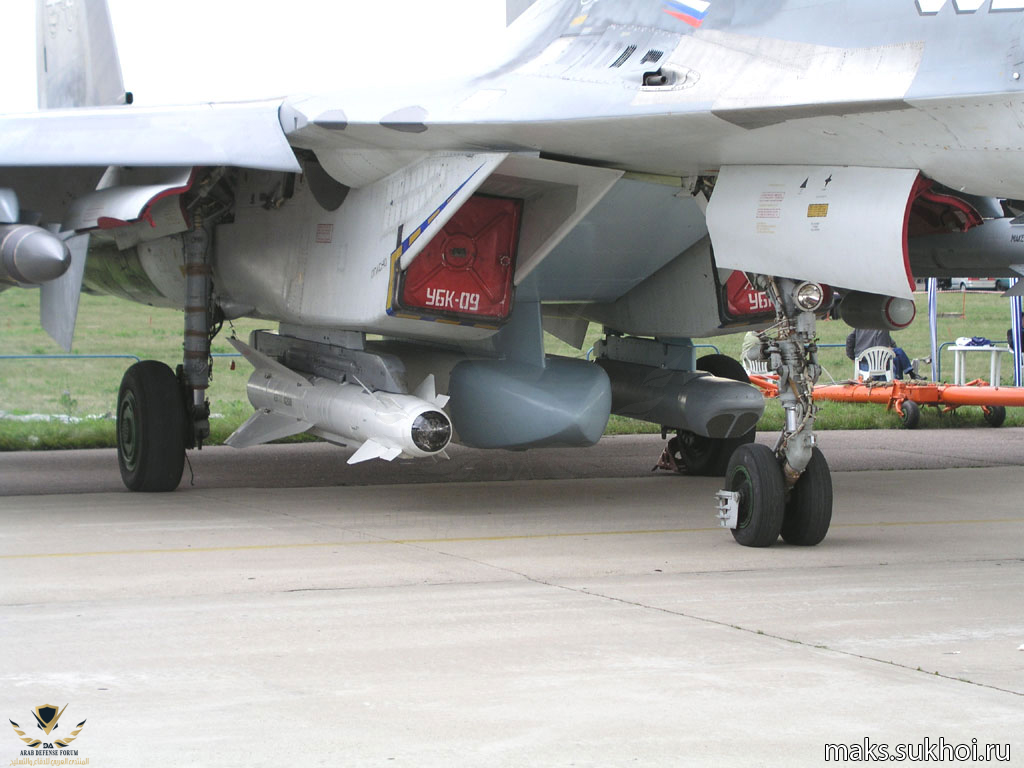

بود داتا لينك ليستعمل في اطلاق KH59M2
APK-9

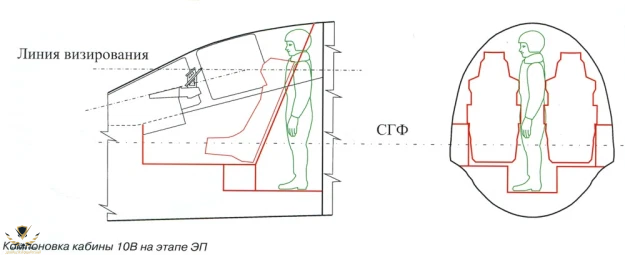

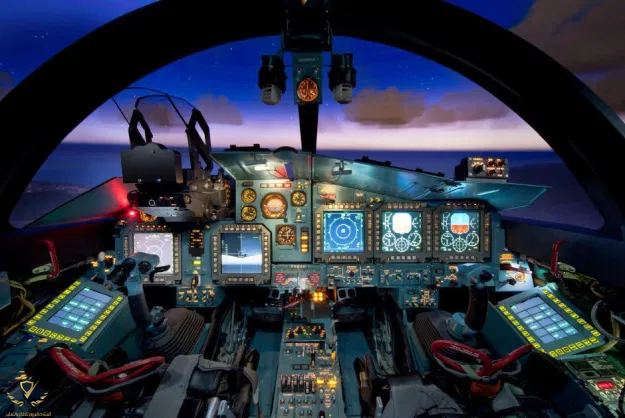

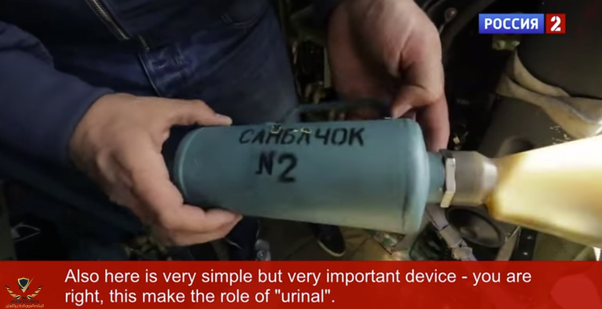

مايميز قمرة القيادة هو انه يمكن لطيار الوقوف داخل القمرة و ذلك يساعد على تخفيف الجلوس طويلا في رحلات الطويلة و قيام بتمارين

و امكانية عدم وضع اقنعة اكسجين بسبب طبيعة القمرة المغلقة في حالة طيران عادي

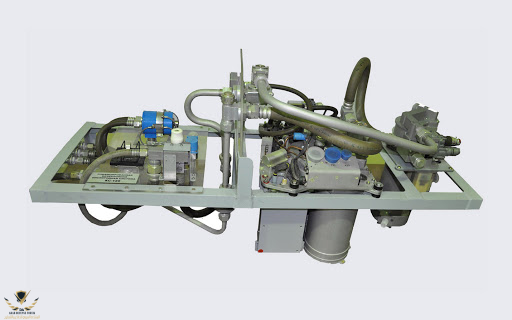

ف نظام التوزد بالاكسجين يزالي مجهول الا انه من المحتمل انه
KS-129


مقعد القاذف تم تصنيع بواسطة شركة الروسية Zeveda
و هو من نوع K36D 3.5M
LHSJ4jdK3qfcnPQGM-RugrFDQV8WEOWP5ACfPGFDBXWx7MNnCn4GyJt4qB0uAGuqZM1v2cOYkp2OhLU6BfMPYVb_IbpKO8SOQ2p9iWtqWOqgmr20hVdeXBpjJxaMnLwKBTc

3AR6sXemRgKptpkd4ZYqCNU8d4aq9CgjJc76eC4spn4TKKaxDIoF3JzgglXRrzw6hi4qLcYlzbHyGjsRbysc67t_yFp55oUgvH9cPTddrV5Xgrft5na-xuMBjuF6eCWQsAI21hLzfBCUo-Yc8ZWYfltQwHUmWSJMx1-B45bIttPAMhEClmep2IpMyBWMKQ

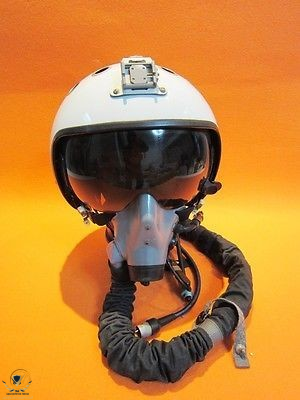

الخوذة تعتبر نظام تحكم Mounted Display System (HMDS) فهي تعطي كامل المعلومات لطيار عن اهداف الجوية و حالة اسلحة و الوقود و غيرها

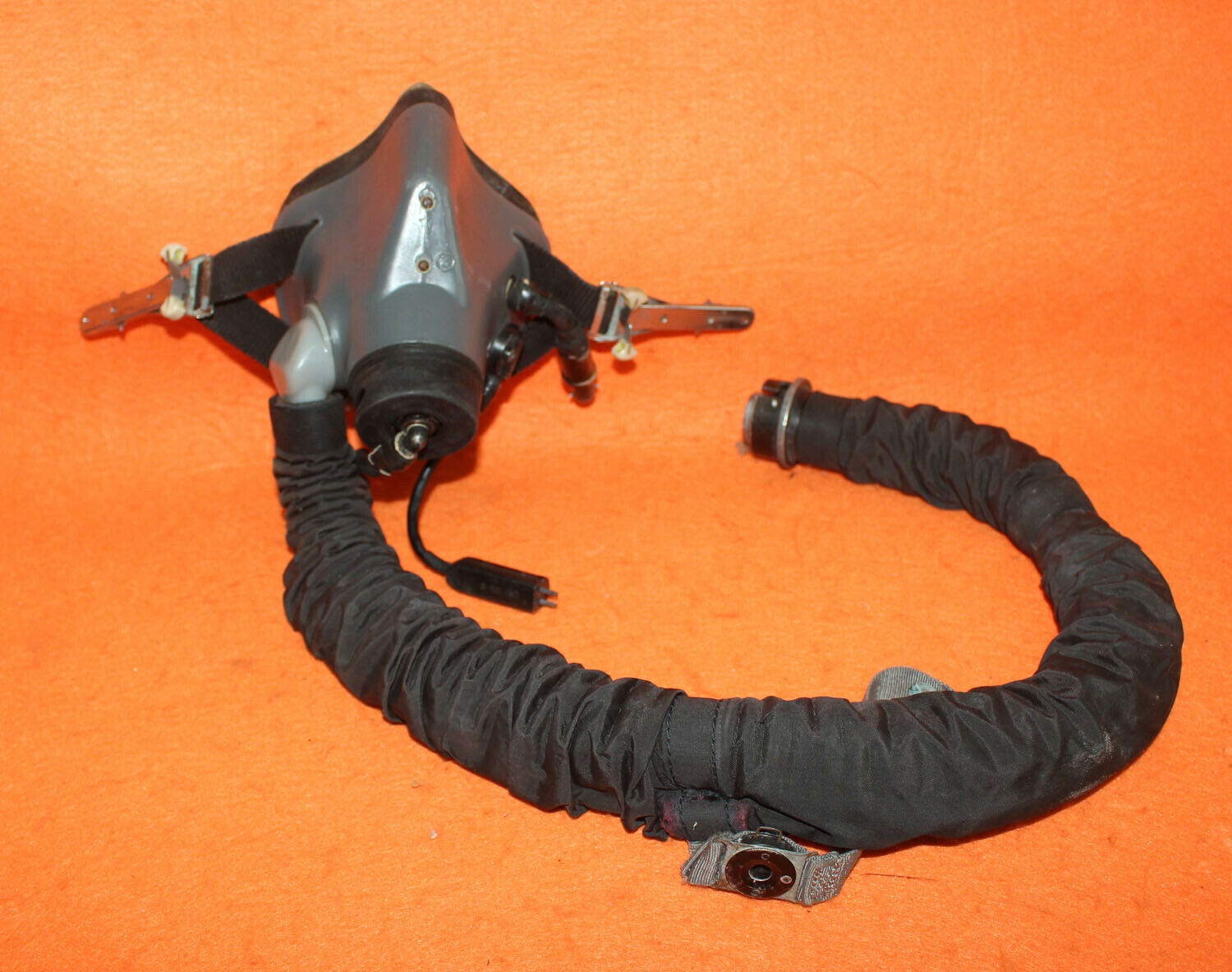

و ماسك الاكسجين من نوع KM35



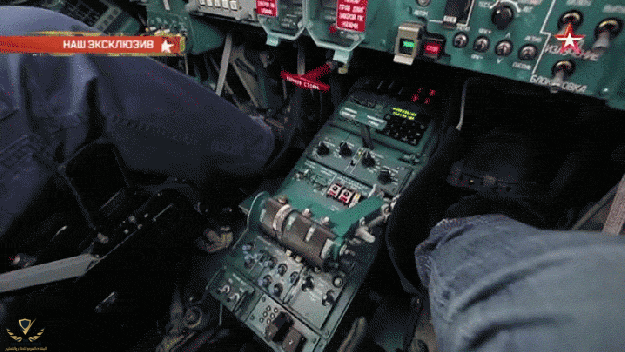

نظام تشفير TKS-2/R-098 (Tipovyi Kompleks Svyazi)ء Intra Flight Data Link (IFDL) الذي يسمح ربط و اتصال مايصل إلى 16 مقاتلة من سوخوي 34



و باضافة الى 5 شاشات LCM من نوع MFI-66 و 2 شاشات جانبية من نوع PS-2
و HUD من نوع SKAI-34


و مع امكانية تحريك لوحة التحكم الى الامام و الخلف






الموضوع لم ينتهي باقي الكثير ان شاء الله اكمله عن قريب


المرفقات

  • 1615955122600.png
    166.6 KB · المشاهدات: 141


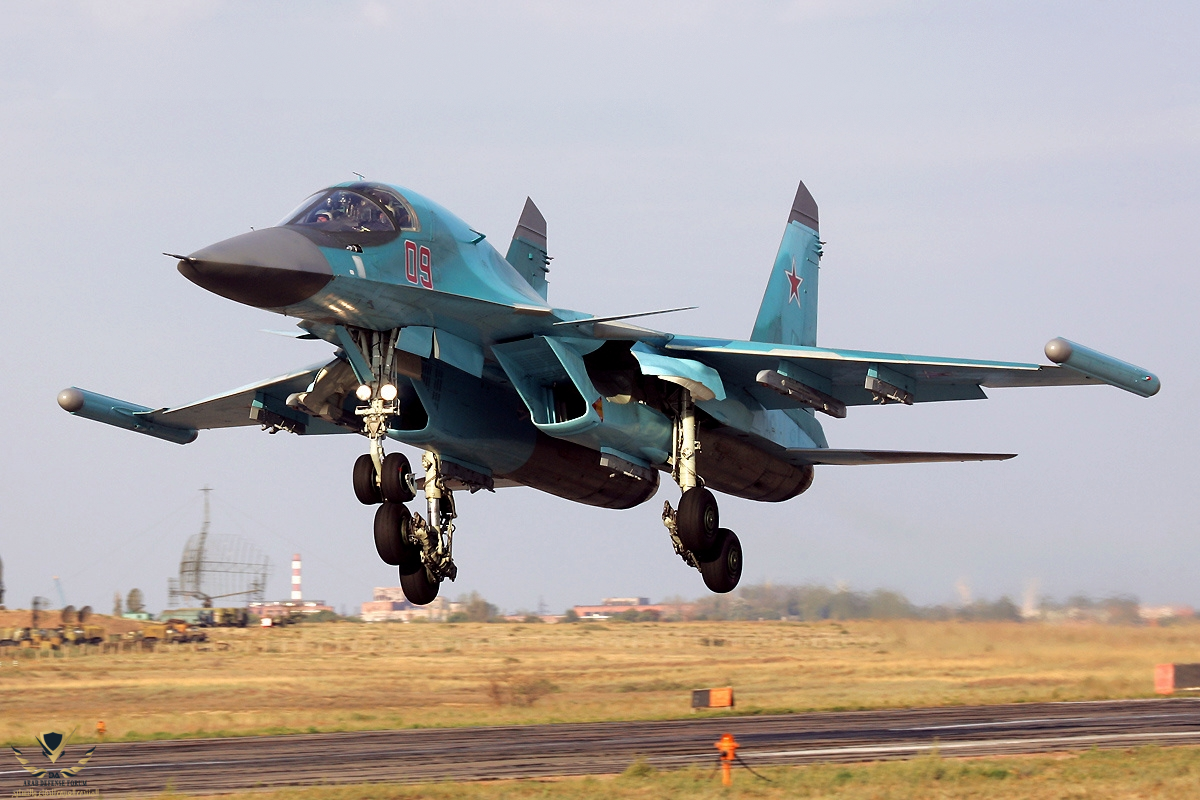

تعتبر SU-34
من افضل المقاتلات لتشويش و الحرب الكترونية
و اخماد نظم الدفاع الجوي وذلك بواسطة
Khibiny و SAP-14 و SAP-518
و تعتبر اكثر كفائة من مقاتلات اخرى في مهام
تشويش
و تتفوق على EA-18 و تورنيدو ECR
2 بودات تشويش على اطراف الجناح
1 بود تشويش ثقيل وسط مدخل هواء



518-SAP

SAP-14
يتم تركيبه اسفل بدن المقاتلة
و معه Khibiny او SAP-518 على طرفين الجناح




موضوع مميز كعادتك . سو 34 افضل طائرة في مجال تخصصها و اي سلاح جو يتمناها خاصة في هذا الوقت. تخيل يكون عندك سو 35 او رافال و تقوم بطلعات يومية على سماء معادية و تشتغل في مهام السيطرة الجوية فيما تقوم هذه المجرمة سو34 في نفس الوقت و بكل صمت في تدمير ما لذ و طاب من الاهداف الارضية. شيء فخم صراحة

انا معجب بهذه المقاتلة لانها متعددة الاستخدامات تصلح ان تكون قاذفة ومقاتلة للاعتراض والدفاع في نفس الوقت

الاردن اهتم في هذه المقاتلة سابقا ولا اعلم اين وصل الموضوع ويبدو انه الغي مع اهتمام الاردن بالبلوك 70 / f16

يوجد تداخل رهيب بينها وبين السو 35 في الشكل في انواع الاسلحة المحمولة كلاهما يحملان اسلحة جوجو جوارض جوبحر
حتى كلاهما مبني على نموذج السو 27
فما جدوى امتلاكهم في سلاح جو واحد ؟

يوجد تداخل رهيب بينها وبين السو 35 في الشكل في انواع الاسلحة المحمولة كلاهما يحملان اسلحة جوجو جوارض جوبحر
حتى كلاهما مبني على نموذج السو 27
فما جدوى امتلاكهم في سلاح جو واحد ؟

اعتقد ان السو 34 تستخدم كقاذفة قنابل و اخماد دفاع جوى اكثر من الاعتراض الجوى

الروس مازالوا بعيدين عن مقاتلة متعددة المهام و اظن ان اولهم ستكون الميج 35 او السو57

اعتقد ان السو 34 تستخدم كقاذفة قنابل و اخماد دفاع جوى اكثر من الاعتراض الجوى

الروس مازالوا بعيدين عن مقاتلة متعددة المهام و اظن ان اولهم ستكون الميج 35 او السو57
اذا شلنا نوعية الصواريخ المحمولة ماهو الفرق بينهم

Su30 و su35 وحتى su27 تؤدي نفس مهامها و بنفس الكفائه او أفضل

اذا شلنا نوعية الصواريخ المحمولة ماهو الفرق بينهم
لكي نفهم اجابة هذا السؤال علينا ان نوضح اولا ان فلسفة الروس الدفاعية تختلف عن نظيرتها الغربية. الروس يصنعون طائراتهم الجوية على اساس منصات اما الغرب فيصنعها على اساس نظم قتال.
منصة سو34 تختلف تماما عن سو 35 فس الكثير من الامور. قدرة المناورة. مدى القتال. القدرة على تسلل في دفاعات العدو و حمولة الاسلحة. كلها امور تتفوق فيها على سو35 .

لكي نفهم اجابة هذا السؤال علينا ان نوضح اولا ان فلسفة الروس الدفاعية تختلف عن نظيرتها الغربية. الروس يصنعون طائراتهم الجوية على اساس منصات اما الغرب فيصنعها على اساس نظم قتال.
منصة سو34 تختلف تماما عن سو 35 فس الكثير من الامور. قدرة المناورة. مدى القتال. القدرة على تسلل في دفاعات العدو و حمولة الاسلحة. كلها امور تتفوق فيها على سو35 .
انت تقصد ان رادار السو 34 وانظمتها الداخلية مصممة للاستهداف الارضي في الاصل مع امكانية القتال الجوي
وان الغربي يستعيض عن ذلك بأستعمال البودات المختلفة ؟

انت تقصد ان رادار السو 34 وانظمتها الداخلية مصممة للاستهداف الارضي في الاصل مع امكانية القتال الجوي
وان الغربي يستعيض عن ذلك بأستعمال البودات المختلفة ؟
تماما. رادار su34 او b004 او pesa سميه كما تحب. لديه قدرة اكبر في تحديد الاهداف الارضية حتى مدى 160 كلم و هو مدى جيد على فكرة. و لكن في قتال جوي ضد مقاتلات اخرى فانه غالبا يحتاج لدخول المقاتلات الى مجال 90 كلم. اي ان su34 لن تستطيع استعمال r27 او r77 الا بمدى 90 كلم ضد f15 .

تماما. رادار su34 او b004 او pesa سميه كما تحب. لديه قدرة اكبر في تحديد الاهداف الارضية حتى مدى 160 كلم و هو مدى جيد على فكرة. و لكن في قتال جوي ضد مقاتلات اخرى فانه غالبا يحتاج لدخول المقاتلات الى مجال 90 كلم. اي ان su34 لن تستطيع استعمال r27 او r77 الا بمدى 90 كلم ضد f15 .
*
لا انت مخطئ مدى رادار ضد مقاتلات 120 كيلومتر و تحديد الاهداف الارضية 200-250كيلومتر مع امكانية ادخال بيلاكا مستقبلا على المقاتلة

الروس لديهم R-XX بمدى بفوق 150كيلومتر هل من الصعب عليهم تعديل ليطلق لوحده دون تدخل رادار المقاتلة

اذا شلنا نوعية الصواريخ المحمولة ماهو الفرق بينهم

نظم التشويش و الحرب الكترونية - بودات التهديف - الرادار - عائلة UKR للاستطلاع و المسح - حمولة الاسلحة فرق 4 اطنان - معالج الاشارات الرادار نفسه على كلتا مقاتلات

وجهة نظري من هذه القاذفة جدًا سلبية ...



في أول اختبار عملياتي لها في 2015 بسوريا ... كلًا من المقاتلات الروسية Su-30/34/35 والتي احاطها الروس بهالة من التغطية الاعلامية و التضخيم في ادوارها.. كانت مقاتلات اقدم مثل Su-24 و Su-25 هي من تحمل الحمل الاكبر من العمليات...

المقاتلات الروسية من فئة Su-30SM و Su-35 تفتقر لحواضن تهديف متقدمة ... و اما Su-34 فبالرغم من امتلاكها نظامًا داخليًا ولكنه محدود القدرات فالنظام الداخلي يوفر تغطية 20 درجة فقط.. مما يعني ان القاذفة تحتاج للارتفاع لارتفاعات عالية قد تحجب السحب الرؤية وعملية التوجيه..

وتدليلًا على كلامي الروس حاولوا سابقًا دمج حواضن Damocles الفرنسية لمقاتلاتهم بمن فيهم Su-34 والان يحاولوا تطوير حاضن التهديف الخاص بهم ... حاضن Damocles في الخدمة لدى مقاتلات Tornado منذ زمن!


Russia will gladly tell anyone who listens that its newest generation of fighter and attack aircraft have lead the way over Syria, using the latest technology to deliver precision weapons. The Su-34 Fullback, the Su-30SM Flanker-H and the Su-35S Flanker-E are new aircraft seeing combat for the first time in Syria. Despite the publicity surrounding them, it was the older Su-24 Fencer strike aircraft and the Su-25 Frogfoot that would do the bulk of the heavy lifting in Syria. And while there is no disputing the abilities of the Su-30SM and Su-35S in an air-to-air dogfight, without a modern targeting pod, their ability to lob anything but unguided “dumb” bombs is extremely limited


It is likely to be soon supplemented by a licence built Thales Damocles thermal imaging and laser targeting pod. Russian sources claim that the Russian MoD licenced the pod design, expected to be built by the Ural Optical Mechanical Plant (UOMZ), after exposure to the design during the integration of the pod on the Malaysian Su-30MKM Flanker H. Future candidates for the pod, other than the Su-34, are the Su-35-1/35BM Flanker F, the Su-27SM/SMK Flanker B+ and upgraded Su-24M2 Fencer. The pylon installation, given hardware commonality between the SU-30MK and Su-34, is likely to be identical for both types.


و الاغرب بالنسبة لي ان رادار الطائرة الذي يعتبر متعدد الانماط و يمكنه القياد بدور TFR ( تتبع التضاريس الارضية ) هل يستطيع الرادار القيام بعدة مهام في نفس الوقت ؟ رأينا العديد من المقاتلات القاذفة على سبيل المثال F-15E و F-111 توفران رادارات TFR منفصلة عن رادار المقاتلة الرئيسي...

وجهة نظري من هذه القاذفة جدًا سلبية ...



في أول اختبار عملياتي لها في 2015 بسوريا ... كلًا من المقاتلات الروسية Su-30/34/35 والتي احاطها الروس بهالة من التغطية الاعلامية و التضخيم في ادوارها.. كانت مقاتلات اقدم مثل Su-24 و Su-25 هي من تحمل الحمل الاكبر من العمليات...

المقاتلات الروسية من فئة Su-30SM و Su-35 تفتقر لحواضن تهديف متقدمة ... و اما Su-34 فبالرغم من امتلاكها نظامًا داخليًا ولكنه محدود القدرات فالنظام الداخلي يوفر تغطية 20 درجة فقط.. مما يعني ان القاذفة تحتاج للارتفاع لارتفاعات عالية قد تحجب السحب الرؤية وعملية التوجيه..

وتدليلًا على كلامي الروس حاولوا سابقًا دمج حواضن Damocles الفرنسية لمقاتلاتهم بمن فيهم Su-34 والان يحاولوا تطوير حاضن التهديف الخاص بهم ... حاضن Damocles في الخدمة لدى مقاتلات Tornado منذ زمن!








و الاغرب بالنسبة لي ان رادار الطائرة الذي يعتبر متعدد الانماط و يمكنه القياد بدور TFR ( تتبع التضاريس الارضية ) هل يستطيع الرادار القيام بعدة مهام في نفس الوقت ؟ رأينا العديد من المقاتلات القاذفة على سبيل المثال F-15E و F-111 توفران رادارات TFR منفصلة عن رادار المقاتلة الرئيسي...


اليس Platan يغطي 55.6 كيلومتر + هو من الجيل الثالث - 2000/2010 -
+
كيف عرفو انه 20 درجة + سحب تحجب ???

نعم السحب تحجب اشعة اليزر ولا تخترقها لذلك يستعمل gps و قلوناس

و هناك Saspanse E مبني على داموكلاس لكن مطور بالكترونيات روسية

و نظام تهديف وتعقب

The Fraktsiya – OESVR Faction – Electro-Optical Target Designation and Tracking System​
