هناك الآلاف من المنشآت العسكرية في جميع أنحاء العالم التي تتحدى الهجوم التقليدي. الكهوف في أفغانستان تحفر في سفوح الجبال، ومخابئ خرسانية هائلة تقع مدفونة في عمق الرمال في العراق اذن هناك منشاءات خرسانية مسلحة او انفاق طبيعية (انفاق تحت الجبال). تتحدى القنابل الاعتيادية
وقد طور الجيش الأمريكي عدة أسلحة مختلفة لمهاجمة هذه الحصون تحت الأرض. المعروفة باسم منتهكي الاقبية bunker buster، هذه القنابل لها قابلية اختراق في عمق الارض او خلال اثني عشر قدما من الخرسانة المسلحة قبل الانفجار. وقد أتاحت هذه القنابل الوصول إلى المرافق التي كان من المستحيل مهاجمتها وتدميرها.
ان اول قذيفة منتهكة للاقبية صنعت في الولايات المتحدة الامريكية هي القذيفة التي عرفت بأسم GBU-28 BUNKER BUSTER
ان الفكرة الرئيسية للقنبلة هو انها تخترق التحصينات قبل ان تنفجر ...ومن ثم تنفجر داخل التحصين او الكهف او الملجأ
يكون طول القذيفة GBU-28 تقريبا خمسة امتار وذات قطر حوالي 37 سم
أجزاء القنبلة:
ان الميزة الرئيسية الموجودة في هذا النوع من القنابل هو هيكل القذيفة ...حيث يكون هيكل القذيفة من الامام مصنع من الفولاذ عالي الكربون
(High carbon steel) وكما معروف ان الفولاذ عالي الكربون معدن يتكون من عنصر الحديد بنسبة لاتقل عن 98.2 % مع كاربون ينسبة لاتزيد عن 1.2%
اضافة لذلك يتم عمل تقسية لهيكل القذيفة الامامي أو كما يدعى بالمخترق (penetrator ) بواسطة المعاملات الحرارية (الاصلاد)..
حيث تتم عملية الاصلاد كماهو معروف بتسخين الفولاذ لدرجات حرارة عالية تفوق درجة حرارة (recrystallization), ومن ثم غمرها بواسطة الزيت بحيث تبرد بصورة مفاجئة مما يؤدي الى زيادة الصلادة بصورة كبيرة
2- الجزء الثاني من القنبلة وهو الجسم المتفجر وهو عبارة عن حاوية من الفولاذ تحتوي على مايقارب 295 كغم من متفجر التريتونال...ومادة التريتونال عبارة عن خليط من 80% من متفجر التي ان تي يضاف له 20% من مادة مسحوق الالمنيوم...ان اضافة مسحوق الالمنيوم يجعل عصف الانفجار اقوى بحوالي 18% من استخدام التي ان تي بصورة مفردة
3-اجهزة التوجيه:

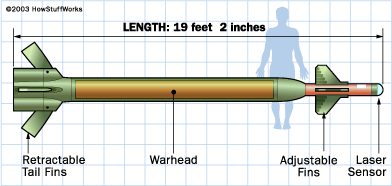

يوضع في مقدمة القنبلة جهاز توجيه ليزري كما موضح في الرسم
حاليا كما اعتقد يتم صناعة المخترق من نظير اليورانيوم U-238 لانه اثقل من الفولاذ بحوالي 2.4 مرة
ان الية اختراق القنبلة كما هو معروف فيزيائيا تعتمد على الطاقة الحركية للقذيفة حسب قانون K.ENEREGY = 1/2 *M * V^2 اي كتلة القذيفة مضروبا في سرعتها تربيع .
وان السرعة والتسارع تحصل عليها من الطاقة الكامنة (بسبب ارتفاع الطائرة عن مستوى سطح الارض وهي تساوي الوزن في الارتفاع) ، وكذلك يمكن اضافة محرك صاروخي صغير لغرض زيادة السرعة
واخيرا نترككم مع فيديو جميل لعملية صناعة او منتهكي الاقبية في اميركا بان حرب الخليج الثانية
وقد طور الجيش الأمريكي عدة أسلحة مختلفة لمهاجمة هذه الحصون تحت الأرض. المعروفة باسم منتهكي الاقبية bunker buster، هذه القنابل لها قابلية اختراق في عمق الارض او خلال اثني عشر قدما من الخرسانة المسلحة قبل الانفجار. وقد أتاحت هذه القنابل الوصول إلى المرافق التي كان من المستحيل مهاجمتها وتدميرها.
ان اول قذيفة منتهكة للاقبية صنعت في الولايات المتحدة الامريكية هي القذيفة التي عرفت بأسم GBU-28 BUNKER BUSTER
ان الفكرة الرئيسية للقنبلة هو انها تخترق التحصينات قبل ان تنفجر ...ومن ثم تنفجر داخل التحصين او الكهف او الملجأ
يكون طول القذيفة GBU-28 تقريبا خمسة امتار وذات قطر حوالي 37 سم
أجزاء القنبلة:
ان الميزة الرئيسية الموجودة في هذا النوع من القنابل هو هيكل القذيفة ...حيث يكون هيكل القذيفة من الامام مصنع من الفولاذ عالي الكربون
(High carbon steel) وكما معروف ان الفولاذ عالي الكربون معدن يتكون من عنصر الحديد بنسبة لاتقل عن 98.2 % مع كاربون ينسبة لاتزيد عن 1.2%
اضافة لذلك يتم عمل تقسية لهيكل القذيفة الامامي أو كما يدعى بالمخترق (penetrator ) بواسطة المعاملات الحرارية (الاصلاد)..
حيث تتم عملية الاصلاد كماهو معروف بتسخين الفولاذ لدرجات حرارة عالية تفوق درجة حرارة (recrystallization), ومن ثم غمرها بواسطة الزيت بحيث تبرد بصورة مفاجئة مما يؤدي الى زيادة الصلادة بصورة كبيرة
2- الجزء الثاني من القنبلة وهو الجسم المتفجر وهو عبارة عن حاوية من الفولاذ تحتوي على مايقارب 295 كغم من متفجر التريتونال...ومادة التريتونال عبارة عن خليط من 80% من متفجر التي ان تي يضاف له 20% من مادة مسحوق الالمنيوم...ان اضافة مسحوق الالمنيوم يجعل عصف الانفجار اقوى بحوالي 18% من استخدام التي ان تي بصورة مفردة
3-اجهزة التوجيه:
يوضع في مقدمة القنبلة جهاز توجيه ليزري كما موضح في الرسم
حاليا كما اعتقد يتم صناعة المخترق من نظير اليورانيوم U-238 لانه اثقل من الفولاذ بحوالي 2.4 مرة
ان الية اختراق القنبلة كما هو معروف فيزيائيا تعتمد على الطاقة الحركية للقذيفة حسب قانون K.ENEREGY = 1/2 *M * V^2 اي كتلة القذيفة مضروبا في سرعتها تربيع .
وان السرعة والتسارع تحصل عليها من الطاقة الكامنة (بسبب ارتفاع الطائرة عن مستوى سطح الارض وهي تساوي الوزن في الارتفاع) ، وكذلك يمكن اضافة محرك صاروخي صغير لغرض زيادة السرعة
واخيرا نترككم مع فيديو جميل لعملية صناعة او منتهكي الاقبية في اميركا بان حرب الخليج الثانية
