منظومة صواريخ البرق barak 8

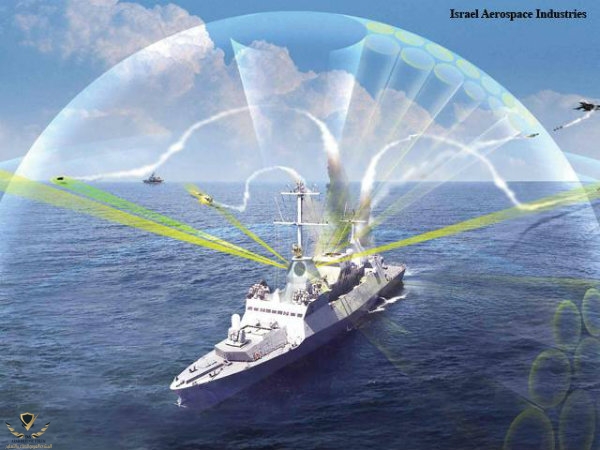

هو نظام صاروخي/ جو إسرائيلي الصنع صمم للدفاع عن السفن, و من الأهداف الجوية المعادية مثل الطائرات بكافة أنواعها.
وقد تم تطويره ليصل إلى مدى "120" كلم, ويتم إطلاقه رأسيا من خلال قاذف متوافق مع القاذف الأمريكي (MK-41). يعمل بمحرك صاروخي نبضي ثنائي الدفع, ويتم توجيهه ذاتياً من خلال رادار إيجابي متطور.
وعقب عملية الإطلاق التي تتم باحتراق محركه الأول, فإن الصاروخ يبدأ في تلقي تحديثاً للتغير في إحداثيات الهدف المعادي وعند المرحلة الأخيرة من خط مروره والتي يقترب فيها من الهدف, يبدأ المحرك الصاروخي الثاني في التشغيل كما يبدأ عمل باحثه الراداري في نفس التوقيت, ليقوداه حتى الهدف المحدد بدقة متناهية.
تتكون المنظومة من:
• محطة قيادة و تحكم.
• رادار الاشتباك و توجيه الصواريخ EL/M-2084

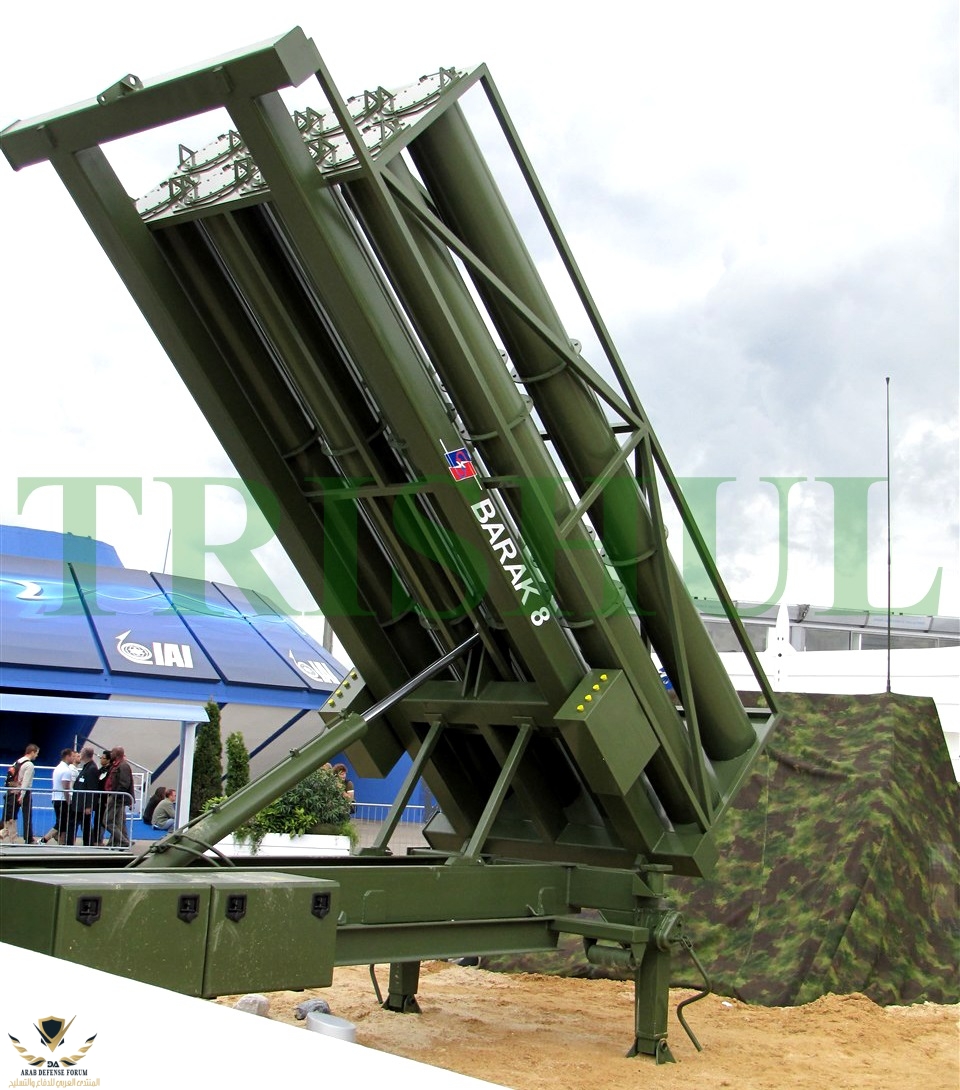

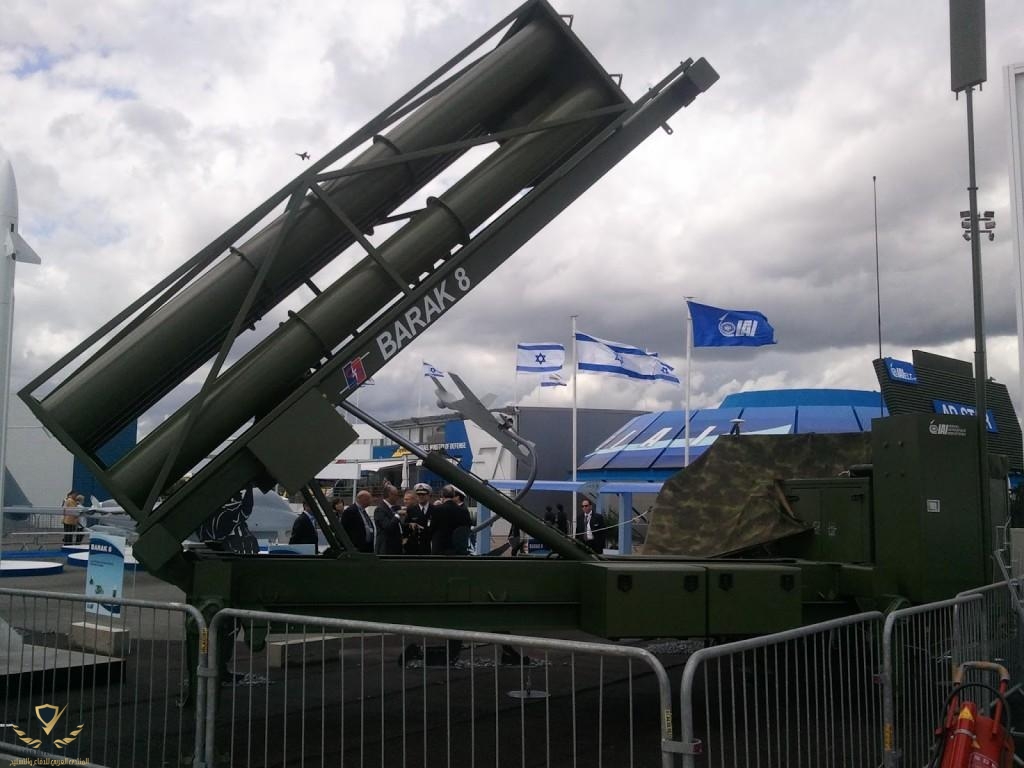

• أربع منصات إطلاق تحمل كل منصة 8 صواريخ من طراز barak-8.

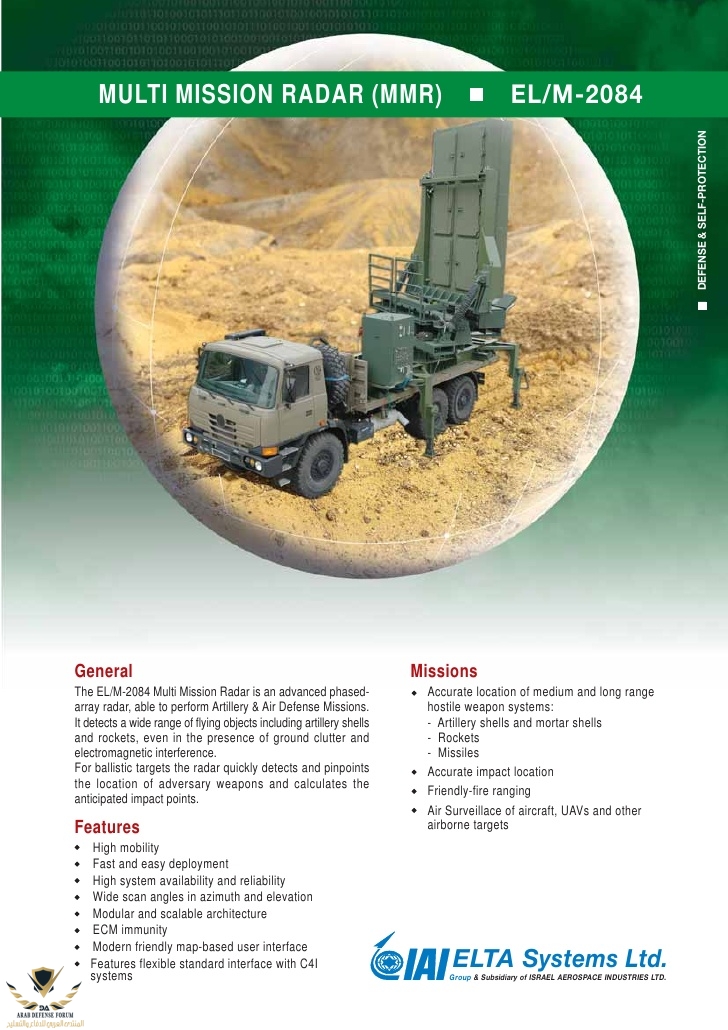

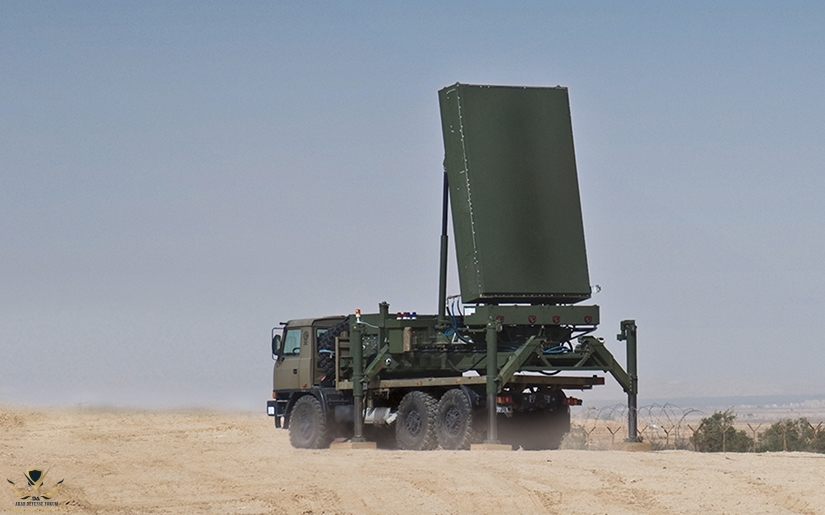

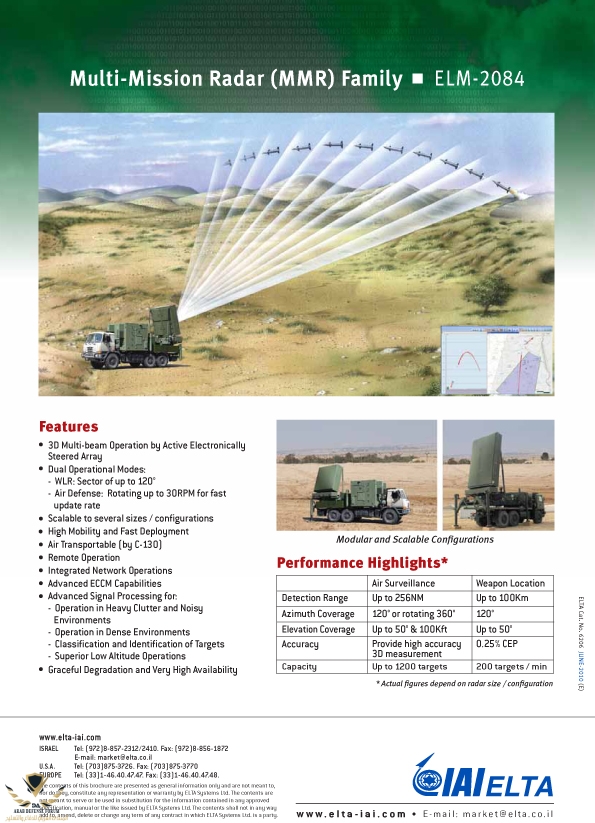

الرادار الإسرائيلي EL/M-2084 من صناعة شركة ELTA الإسرائيلية، ثلاثي الأبعاد 3D من نوع AESA مصنوع بتقنية نتريد الغاليوم GaN، يعمل بنطاق S بين 2 و 4 غيغاهرتز وطول موجته 7.5 – 15 سم.
يبلغ مدى الرادار الأقصى 470 كم ضد هدف جوي و 110 كم عند اكتشاف قذيفة معادية لتحديد مصدرها ومعرفة موقع إطلاقها.
الرادار قادر على تتبع 1100 هدف دفعة واحدة !
زاوية الكشف أفقياً 360° في حالة الدوران أو 120° بحال الثبات، معدل الدوران 30 دورة في الدقيقة.
الرادار يملك نسبة خطأ تقدر بـ 0.3% بتحديد بارمترات الهدف.
أما صاروخ منظومة Barak-8 فيملك مدى أقصى 100 كم وارتفاع 16 كم وسرعة 2 ماخ أو ما يعادل 680 متر في الثانية تقريباً.
يتم توجيه الصاروخ بطريقتين بنفس الوقت، التوجيه النشط بأمواج الراديو مع باحث حراري IIR.
يوجد من نظام باراك 8 نسخة بحرية و نسخة مطورة تحت اسم Barak-8 ER لكن بمدى 150.

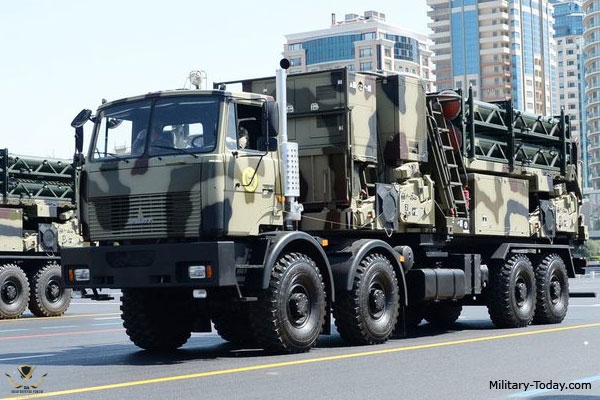

يتم حمل مكونات المنظومة في إسرائيل على شاحنات Tatra-815-2 التشيكية
