كيف تعمل الالغام الارضية

من أكثر الاسلحة فتكًا في القرن العشرين استخدام الألغام الأرضية في الحروب لا تزال الألغام الأرضية المضادة للأفراد لها عواقب مأساوية وغير مقصودة بعد سنوات من المعركة وحتى انتهاء الحرب بأكملها.

مع مرور الوقت غالبًا ما يُنسى موقع الألغام الأرضية حتى من قبل أولئك الذين زرعوها. تستمر هذه الألغام في العمل لعدة عقود مما تسبب في مزيد من الضرر والإصابة والوفاة.

الألغام الأرضية هي في الأساس أجهزة متفجرة مصممة لتنفجر عند تشغيلها عن طريق الضغط أو التعثر بسلك مربوط بها. توجد هذه الأجهزة عادةً على سطح الأرض أو تغمر أسفله مباشرةً.

الغرض من الألغام عند استخدامها من قبل القوات المسلحة هو تعطيل أي شخص أو مركبة تتعرض لها بانفجار أو شظايا يتم إطلاقها بسرعات عالية.

حاليًا يوجد أكثر من 100 مليون لغم أرضي في 70 دولة حول العالم وفقًا لموقع OneWorld International. منذ عام 1975 قتلت الألغام الأرضية أو شوهت أكثر من مليون شخص مما أدى إلى بذل جهود عالمية لحظر المزيد من استخدام الألغام الأرضية وإزالة الألغام الأرضية الموجودة.

في هذه المقالة سوف نلقي نظرة على الأنواع المختلفة للألغام الأرضية وعملياتها الأساسية والتقنيات المستخدمة لتطهير حقول الألغام.

متابعة شيقة للجميع.



[snt]

أساسيات الألغام الأرضية

من السهل صنع الألغام الأرضية ، وهي أسلحة رخيصة وفعالة يمكن نشرها بسهولة على مناطق واسعة لمنع تحركات العدو. عادةً ما يتم وضع الالغام في الأرض يدويًا ، ولكن هناك أيضًا ماكينات او اليا لزرع الألغام ميكانيكيا حيث تقوم تلك العربات بحرث الأرض وإلقاء الالغام ودفنها في الارض.

غالبًا ما يتم زرع الألغام في مجموعات تسمى حقول الألغام وهي مصممة لمنع العدو من المرور عبر منطقة معينة أو أحيانًا لإجبار العدو على المرور عبر منطقة معينة.

يستخدم الجيش أيضًا الألغام الأرضية لإبطاء العدو حتى وصول التعزيزات.

يوجد أكثر من 350 نوعًا من الالغام يمكن تقسيمها إلى فئتين:​

• الألغام المضادة للأفراد Anti-personnel AP​
• الألغام المضادة للدبابات Anti-tank AT.​

المهمة الأساسية لكلا النوعين من الألغام الأرضية هي نفسها لكن هناك بعض الاختلافات الرئيسية بينهما. عادة ما تكون الألغام المضادة للدبابات أكبر وتحتوي على مواد متفجرة أكثر بعدة مرات من الألغام المضادة للأفراد. يوجد ما يكفي من المتفجرات في لغم مضاد للدبابات لتدمير دبابة أو شاحنة ، وكذلك قتل الأشخاص داخل السيارة أو حولها. بالإضافة إلى ذلك ، عادة ما يتطلب الأمر المزيد من الضغط لتفجير لغم مضاد للدبابات.
في كثير من الاحيان يتم زرع هذه الألغام على الطرق والجسور والمساحات الكبيرة حيث يمكن للدبابات المرور.

في القسمين التاليين ستلقي نظرة فاحصة على بعض الألغام الأرضية والأجزاء التي تجعلها تعمل.

مصطلحات هامة:

زنبرك بيلفيل -Belleville spring- قطعة من الفولاذ المنحني تستخدم لتخفيف الأحمال الثقيلة.

البارود أسود -Black powder- مسحوق يستخدم كمواد متفجرة وعادة ما يصنع من نترات البوتاسيوم أو نترات الصوديوم والفحم والكبريت.

عنصر تأخير -Delay element- مركب كيميائي يحترق لفترة محددة قبل إشعال فتيل أو انفجار.

المفجر -Detonator - كمية صغيرة من المتفجرات تستخدم لإشعال كميات أكبر من المتفجرات.

القادح -Firing pin- الدبوس المعدني الذي يتم دفعه لأسفل داخل المفجر عند تنشيط اللغم.

الصمامات -Fuse - مادة قابلة للاحتراق تستخدم لإشعال عبوة ناسفة.

القادح -Igniter - قضيب معدني يبرز من الأرض ، ويطلق اللغم عندما يدوس عليه يُطلق عليه أيضًا المهاجم.

اللغم المغناطيسي -Magnetic mine- لغم مزود بمغناطيس ينفجر عند دخول أجسام معدنية كبيرة إلى المنطقة المزروع فيها.

الشحنة الرئيسية -Main charge- كمية كبيرة من المتفجرات في اللغم والتي تؤدي إلى الانفجار الكبير.

كبسولة القادح -Percussion cap- مركب كيميائي ينفجر بضربه أو الضغط عليه.

لوحة الضغط -Pressure plate- قرص معدني موجود أعلى اللغم و يضغط على اللغم ويطلقه عند الضغط عليه.

المقذوفات -Projectiles - يتم وضع كرات معدنية أو شظايا زجاجية في اللغم لإحداث إصابات أكبر للضحايا (يمكن أن يتحول الغلاف المعدني للغم إلى مقذوفات بعد انفجار اللغم).

الشحنة الدافعة -Propelling charge- كمية صغيرة من المتفجرات موضوعة في قاع اللغم المحيط لدفعه في الهواء.

دبوس / مشبك الأمان -Safety pin/clip- دبوس تم وضعه في اللغم لمنع تنشيطه أثناء عدم استخدامه.​



[snt]

الألغام المضادة للأفراد

تم تصميم الألغام الأرضية المضادة للأفراد خصيصًا لإعادة توجيه الجنود المشاة أو إبعادهم عن منطقة جغرافية معينة. يمكن لهذه الألغام أن تقتل أو تعطل ضحاياها ويتم تفعيلها عن طريق الضغط عليها أو التعثر بالأسلاك المرتبطة به أو تفجيره عن بعد.

هناك أيضًا الغام ذكية تقوم بتعطيل نفسها تلقائيًا بعد فترة زمنية معينة.

تنقسم الألغام المضادة للأفراد إلى ثلاث فئات أساسية:

االمتفجرة و هي أكثر أنواع الألغام شيوعًا يتم دفن الألغام المتفجرة على عمق لا يتجاوز بضعة سنتيمترات ويتم تشغيلها بشكل عام بمجرد الضغط عليها بوزن حوالي 11 إلى 35.3 رطلاً (5 إلى 16 كجم) من الضغط.
تم تصميم هذه الألغام لتدمير شيء قريب مثل قدم الشخص أو ساقه. تم تصميم لغم بحيث بمجرد انفجاره يتحول الى شطايا والتي يمكن أن تسبب أضرارًا ثانوية مثل اصابة اعضاء اخرى او بترها.

اللغم القافز او الوثاب Bounding عند تفعيله يقوم القادح بإطلاق شحنة دافعة مما يتسبب في رفع اللغم في الهواء لمسافة متر واحد. ثم بفعل اللغم شحنته الرئيسية مما يتسبب في إصابة رأس الشخص وصدره.
تكون هذه الالغام بارزة بعض الشيء من الأرض و يتم تنشيطها بالضغط عليها أو التعثر بالاسلاك المربوطة بها يشار إليه باسم "Bouncing Betty".

الالغام المتشظية تطلق هذه الألغام شظايا في جميع الاتجاهات ، أو يمكن توجيهها لإرسال الشظايا في اتجاه واحد (ألغام موجهه). يمكن أن تسبب هذه الألغام إصابات لاجسام تبعد 200 متر و تكون قاتلة على مسافات أقرب. الشظايا المستخدمة في هذه الالغام إما معدنية أو زجاجية. يمكن أن تكون الألغام المتشظية من النوع القافز أو تكون ثابتة.

هناك عدة مئات من الأنواع المختلفة من الألغام المضادة للأفراد المستخدمة في العديد من البلدان. لاعداد هذا الموضوع ، اخترنا لغمين أرضيين طورهما الجيش الأمريكي ويظهران الخصائص المختلفة للألغام الأرضية.
أول لغم أرضي هو M14 و هو لغم انفجار يعمل بالضغط.

سنقوم كذلك بالحديث عن اللغم الأرضي القافز / المتشظي M16.
​



[snt]

الألغام المضادة للأفراد M14 و M16

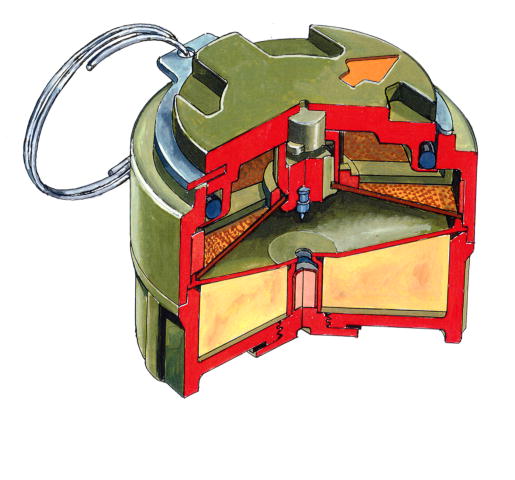

اللغم الانفجاري M14

اللغم M14 هو لغم انفجاري صغير أسطواني من البلاستيك. يبلغ طوله 1.57 بوصة (40 ملم) وقطره 2.2 بوصة (56 ملم). تم تطويره واستخدامه في الأصل من قبل الولايات المتحدة في الخمسينيات من القرن الماضي ولكن تم استخدامه ونسخه من قبل العديد من الدول حول العالم.
يحتوي هذا اللغم المضاد للأفراد على كمية صغيرة فقط من المتفجرات حوالي 31 جرامًا من التيترل و هو مصمم لإلحاق الضرر بالأشخاص والأشياء القريبة منه.

تم تجهيز اللغم M14 مبدئيًا بمشبك أمان على شكل الحرف U يتم تركيبه حول لوحة الضغط. لتنشيط اللغم M14 يتتم إزالة مشبك الأمان وتدوير لوحة الضغط من موضع الأمان الخاص بها إلى وضع التسليح الحرفان A armed و S safety منقوشان على لوحة الضغط يقوم الجنود ببساطة بمحاذاة السهم مع الحرف A لتسليح اللغم.

بمجرد تنشيط اللغم فإن أي ضغط يقل عن 19.8 رطلاً (9 كجم) يمكن أن يتسبب في انفجار اللغم عندما يتم تطبيق المقدار المناسب من الضغط فإنه يضغط على زنبرك بيلفيل أسفل لوحة الضغط يدفع هذا دبوس النار إلى أسفل إلى الصاعق الذي يشعل الشحنة الرئيسية لمتفجرات تيترل.

*-*-*-*-*-*-*-*-*-*-*-*-*-*-*

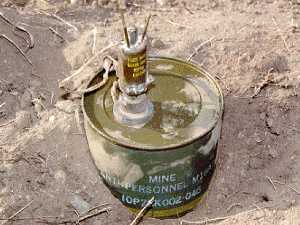

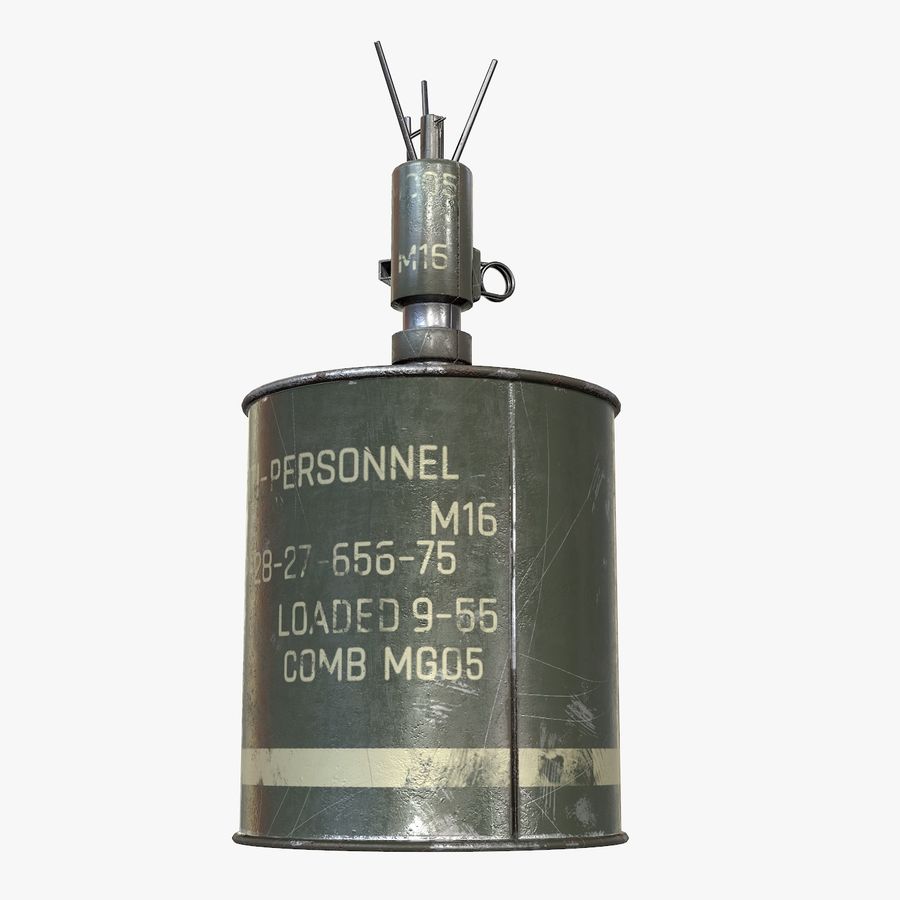

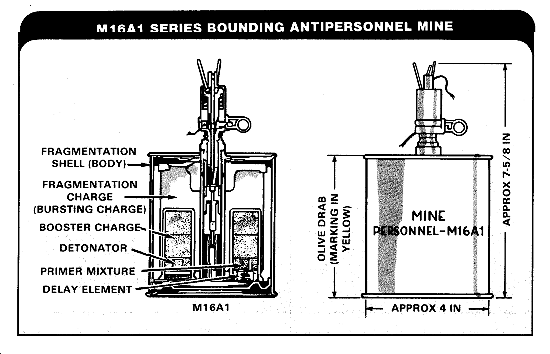

اللغم الوثاب المتشظي M16

تنطلق الألغام القافزة من الأرض ثم تنفجر يتكون اللغم M16 من ثلاثة أجزاء رئيسية: الفتيل اللغم، وشحنة دافعة لرفع اللغم ، و سحنة متفجرة موجودة في حاوية من حديد الزهر.

يبلغ طول اللغم 7.83 بوصة (199 ملم) وقطره 5.24 بوصة (133 ملم) يحتوي اللغم M16 على حوالي 1.15 رطل (521 جرامًا) من متفجرات ثلاثي نيتروتولوين (TNT).

يمتد المصهر او الفتيل عبر مركز اللغم إلى أسفل حيث توجد شحنة الدفع. لتسليح و تنشيط اللغم يتتم إزالة دبوس الأمان من القادح الموجود أعلى المصهر.

توجد ثلاثة دبابيس موجودة في الجزء العلوي من المصهر متصلة بإسفين محمل بنابض يحتوي المصهر على قادح وعنصر تأخير وشحنة من البارود الأسود.

يمكن تفجير M16 بطريقتين: عن طريق الضغط أو سحب دبوس التحرير المحمل بنابض. تؤدي كلتا الطريقتين إلى سحب الدبوس من المصهر ، مما يؤدي إلى تحرير القادح وإشعال كبسولة القادح. تطلق كبسولة القادح عنصر تأخير في المصهر والذي يطلق مفجرًا بعد تأخير قصير. يشعل المفجر البارود الأسود في الفتيل ويطلق الشحنة الدافعة في قاع اللغم. يطير اللغم إلى ارتفاع يصل إلى حوالي 1.2 متر ثم تنفجر الشحنة الرئيسية وتطلق وابلًا من الشظايا المعدنية.



[snt]

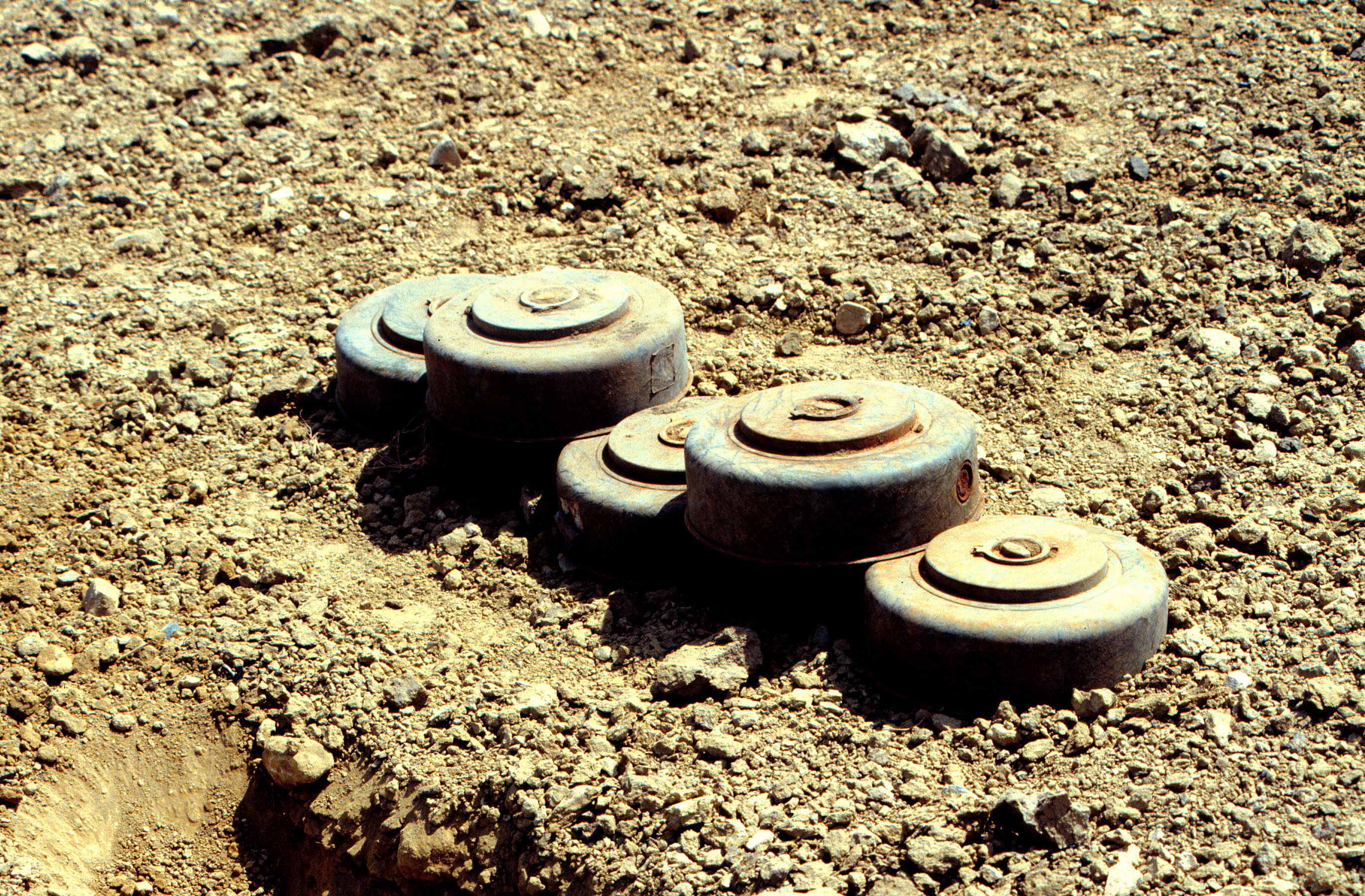

الألغام المضادة للدبابات

عندما يتعلق الأمر بتطوير أسلحة عسكرية جديدة تحاول الدول مواكبة التطورات في الدول الأخرى. أدى تطوير الدبابات خلال الحرب العالمية الأولى إلى إنتاج ألغام مضادة للدبابات كما تم تطوير الألغام المضادة للأفراد لمنع جيوش العدو من تحريك الألغام المضادة للدبابات.

الألغام المضادة للدبابات تشبه إلى حد بعيد الألغام المضادة للأفراد لكنها أكبر من ذلك بكثير. يتم تنشيط هذه الألغام بالضغط ولكنها مصممة بشكل نموذجي بحيث لا تؤدي خطوات شخص ما إلى تفجيرها. تتطلب معظم الألغام المضادة للدبابات ضغطًا مطبقًا يبلغ 348.33 رطلاً (158 كجم) إلى 745.16 رطلاً (338 كجم) من أجل التفجير.

تمارس معظم الدبابات والمركبات العسكرية الأخرى هذا النوع من الضغط دعونا نلقي نظرة فاحصة على أحد هذه الألغام المضادة للدبابات.

اللغم الانفجاري بالضغط M15

جميع الألغام المضادة للدبابات هي ألغام انفجارية لأن الهدف من اللغم المضاد للدبابات هو تدمير او تعطيل الدبابة خاصة جنازيرها او احداث أكبر قدر ممكن من الاضرار بجسم الدبابة.

لا توجد الغام مضادة للدبابات من صنف الالغام الواثبة او المتشظية.

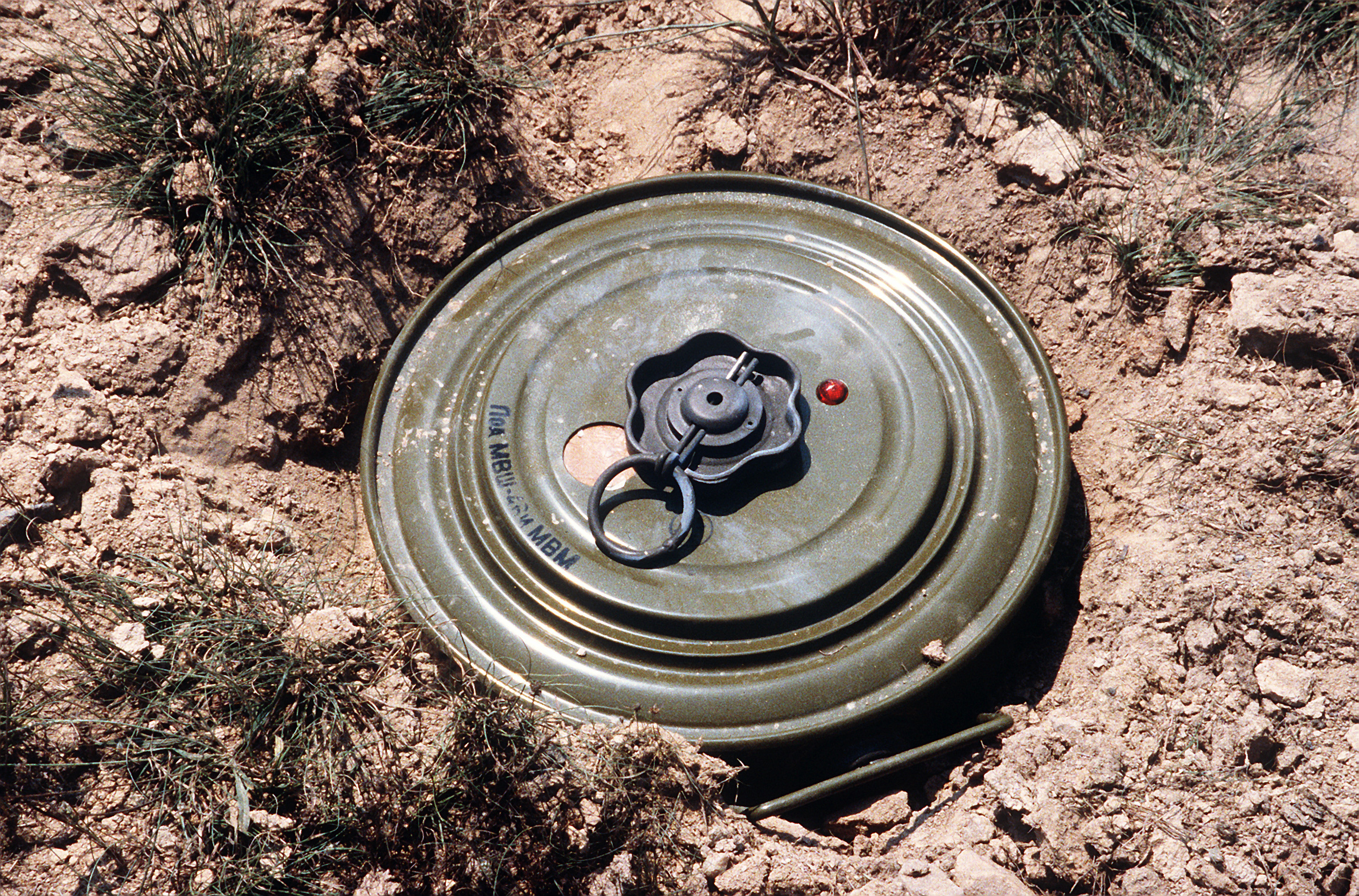

اللغم المضاد للدبابات M15 عبارة عن لغم دائري من الصلب يحتوي على شحنة رئيسية من مادة تي إن تي. يبلغ قطره 13.27 بوصة (337 ملم) وارتفاعه 4.92 بوصة (125 ملم).

يبلغ وزن المكون الرئيسي للغم M15 22.82رطل (10.35 كجم) من المتفجرات المكون ب. التركيب B هو مزيج من TNT و cyclotrimethylene trinitramine RDX.

يتم تفعيل و تسليح اللغم M15 عن طريق تدوير مفتاح التسليح بحيث يتم تثبيته أعلى رأس المصهر. المصهر الأسطواني مصنوع من الحديد ويتم توصيله بلوحة الضغط بواسطة غطاء نحاسي. عندما تمر دبابة او عربة ما فوق اللغم ، فإنه يضغط على لوحة الضغط. يوجد أسفل لوحة الضغط زنبرك Belleville مع دبوس إطلاق مثبت على جانبه السفلي. يتم دفع دبوس الإطلاق إلى أسفل في جهاز التفجير ، والذي ينفجر ويطلق شحنة معززة M120 أسفل المصهر ، والذي يؤدي بعد ذلك إلى إطلاق الشحنة الرئيسية.​



[snt]

تحديد مواقع الالغام

يمكن أن تظل الألغام الأرضية نشطة لأكثر من 50 عامًا بعد زراعتها في الأرض لهذا السبب هناك جهد عالمي متزايد لتخليص العالم من الألغام الأرضية. للقيام بذلك ، يجب علينا أولاً تحديد موقع ملايين الألغام الأرضية التي لا تزال مدفونة في عشرات البلدان حول العالم. من الصعب للغاية العثور على هذه الألغام الأرضية ، لأن معظم حقول الألغام لا تحمل علامات. وتلك التي تم وضع علامة عليها يمكن أن تستغرق سنوات لإزالة الألغام منها.

إن عملية الكشف عن الألغام هي عملية بطيئة ومنهجية بسبب الخطر الذي ينطوي عليه تحديد مواقع الألغام الأرضية. بينما تتحسن تقنية الكشف لا تزال التقنيات التقليدية التالية معتمدة بشكل كبير:

سبر الأرض او فحص الارض - لسنوات عديدة كانت أكثر التقنيات تطوراً المستخدمة لتحديد مواقع الألغام الأرضية هي فحص الأرض باستخدام عصا أو حربة. يتم تدريب الجنود على تفحص الأرض بحربة ، مع العلم أن خطأ واحدًا قد يكلفهم حياتهم.

الكلاب المدربة - يمكن تدريب الكلاب على شم الأبخرة القادمة من المكونات المتفجرة داخل اللغم الأرضي.

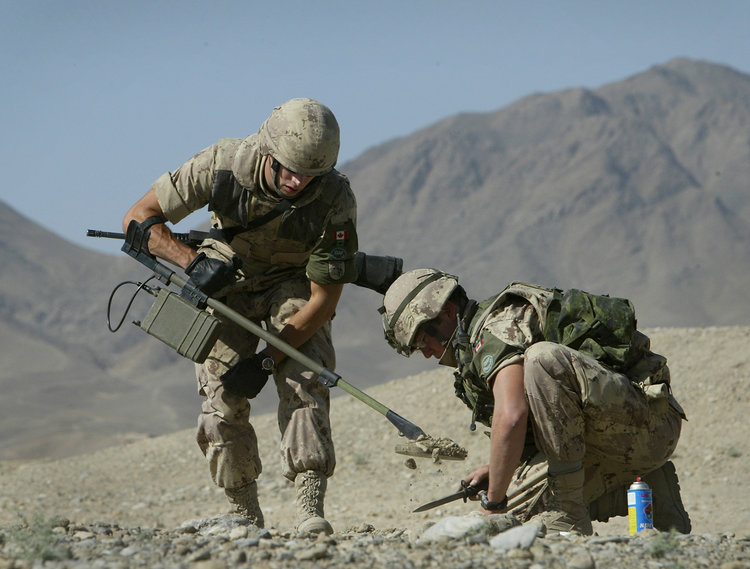

أجهزة الكشف عن المعادن - أجهزة الكشف عن المعادن محدودة في قدرتها على العثور على الالغام ، لأن العديد من الالغام مصنوعة من البلاستيك مع القليل من المعدن فقط.

يعمل العلماء في جامعة ولاية أوهايو على تطوير جهاز رادار جديد لاختراق الأرض ground-penetrating radar GPR قد يكون أكثر فعالية في تحديد مواقع الألغام الأرضية ونزعها. سيكون هذا الجهاز الجديد مفيدًا في تحديد مواقع الالغام التي تحتوي على القليل من المحتوى المعدني أو لا تحتوي على أي معدن. جميع الألغام الأرضية بما في ذلك الألغام البلاستيكية الماد المتفجرة بها لها خصائص كهربائية تجعلها قابلة للاكتشاف باستخدام التكنولوجيا المناسبة مثل GPR.

يقوم جهاز GPR بتركيز طاقة الرادار تحت الأرض مباشرة وعلى بعد أقدام قليلة من المستخدم وفقًا للباحثين يتجاهل الجهاز الإشارات التي ترتد من السطح ويستخدم برامج مصممة خصيصًا لجعل الأجسام المدفونة تتألق أكثر في صورة الرادار. نجح نظام GPR في الكشف عن غلافين شائعين للألغام الأرضية مملوءين بمادة شمعية تشبه مادة تي إن تي.​



[ابو مهند الزهراني]

هذه اسلحة الضعفاء والعصابات الارهابية
اسأل عنها ايران و مليشيا الحوثي
تفننوا فيها وفي اشكالها



[Khaled Almalki]

أتوقع أن صناعة الألغام بسيطة وإن الدول العربية تصنع ألغام صحيح؟



[snt]

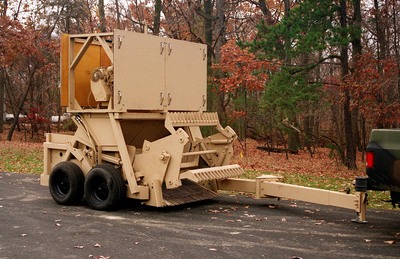

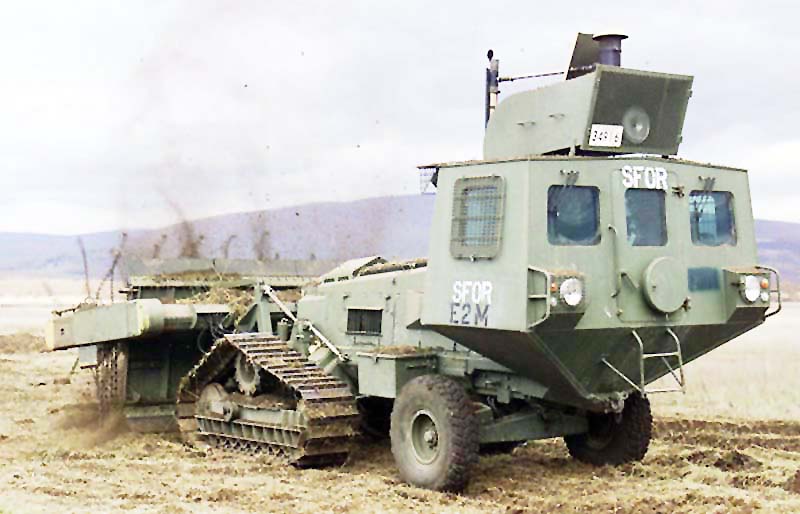

آلات إزالة الألغام

عندما لا يكون هناك متسع من الوقت للجيش لتطهير حقل ألغام فإنه غالبًا ما يستخدم آلات معينة للتوغل وإخلاء مسار آمن.
تستخدم القوات العسكرية عدة أنواع من آلات إزالة الألغام لإزالة الألغام أو تفجيرها. تم تصميم بعض الآلات خصيصًا لمهمة إزالة الألغام كما يمكن أيضًا تزويد الدبابات بأجهزة معينة لإزالة الألغام.

هناك عدة أنواع من آلات إزالة الألغام. يتم التحكم في الآلات الجديدة عن بعد مما يقلل من المخاطر على الأفراد. تستخدم آلات إزالة الألغام واحدة من ثلاث تقنيات ، بما في ذلك السلاسل والبكرات التي يتم دحرجتها لتضرب الارضيات وتفجر بالتالي الألغام هناك ايضا الرفوش أو الشفرات لحرث حقول الألغام ودفع الألغام إلى الجانب.

لنلقِ نظرة على بعض هذه الأجهزة:

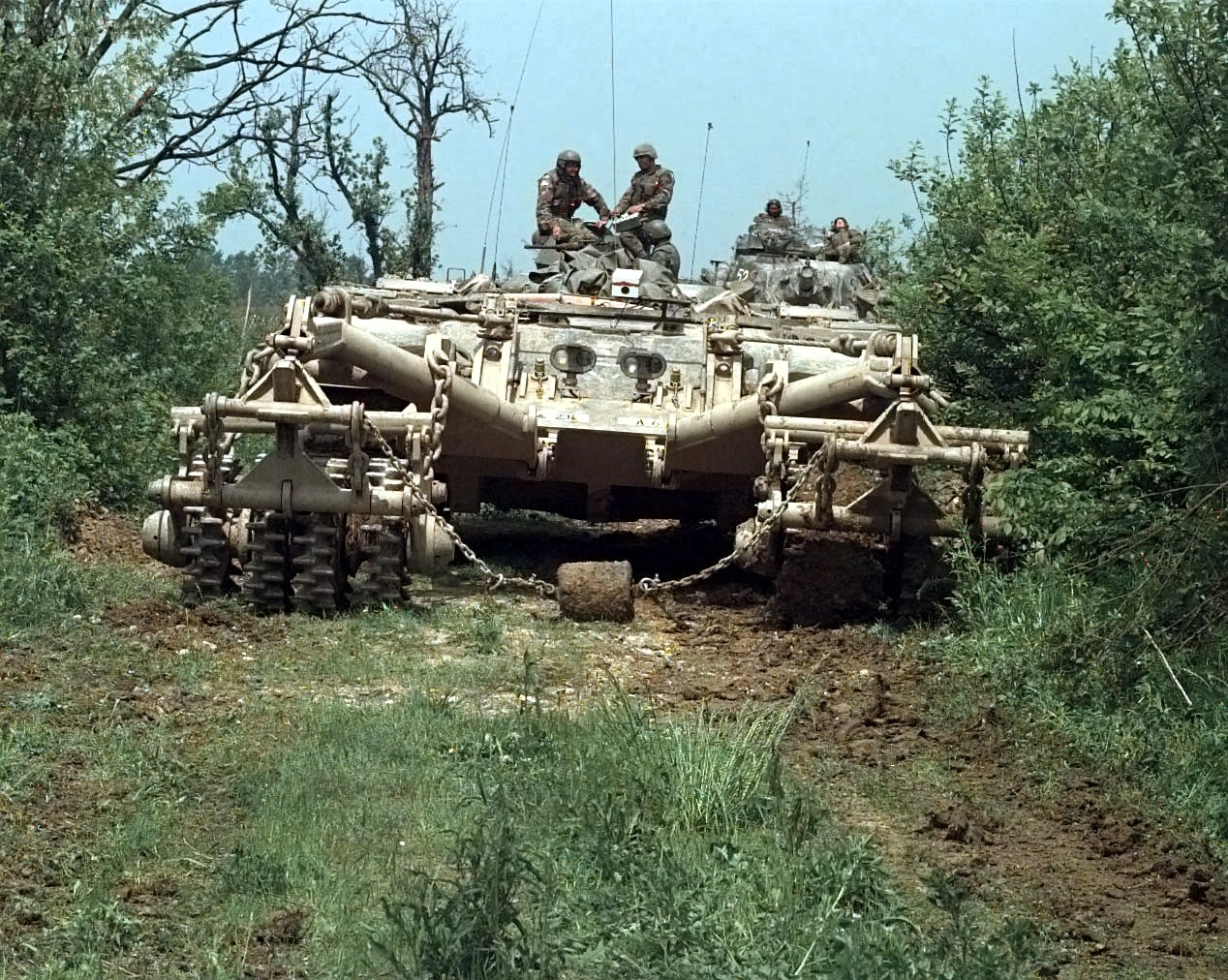

الدبابات - غالبًا ما تكون الدبابات ، مثل دبابة القتال الرئيسية M-1A1 Abrams التابعة للجيش الأمريكي مزودة بمحراث ألغام مصمم لدفع الألغام بعيدًا عن مسار الدبابة. يتكون المحراث من عدة شفرات تستخرج الالغام ولوحة خاصة لدفع الالغام إلى الجانب وزلاجة تسوية للتحكم في عمق البحث او الحراثة.

عربة Panther - هي مركبة يتم التحكم فيها عن بعد بوزن 60 طناً وتعتمد على هيكل دبابة M-60 معدل باستخدام عصا التحكم يتوغل قائد العربة Panther عبر حقل ألغام.
تستخدم العربة بكرات معدنية لتفجير الألغام أو الألغام المغناطيسية.

Aardvark - تم تصميم مركبة Aardvark Mk III بآلية مدببة تضرب السلاسل على الأرض بحركة دوارة لتفجير وتدمير الألغام. غالبًا ما تُستخدم هذه الآلة في عمليات إزالة الألغام للأغراض الإنسانية.

يتم زرع الألغام الجديدة بمعدل أسرع 25 مرة مما يتم إزالته. ستجعل التقنيات الجديدة من السهل العثور على الألغام وتحديد موقعها ، ولكنها لا تمنع وضعها. وطالما استمرت الدول في استخدام الألغام الأرضية ، فإن هذه الأجهزة ستشكل خطرا على المدنيين والجنود على حد سواء.

مجموعة معالجة الساتر الترابي Berm Processing Assembly- عندما تتحرك آلة الحرث في حقل ألغام فإنها تترك أكوامًا كبيرة من التربة تحتوي على ألغام أرضية. حصلت Berm Processing Assembly على اسمها من كلمة berm والتي تعني كومة من الأرض.

تجرف الآلة التربة وتترك الألغام مكشوفة على الأرض لوحدات إزالة الألغام لتدميرها بأمان.

الألغام الأرضية بالأرقام

المصدر: OneWorld International الحملة الدولية لحظر الألغام الأرضية

33 مليار دولار أمريكي تكلفة إزالة كل الالغام في العالم إذا لم يتم وضع الغام أخرى.

250 مليون هو مخزون الألغام الأرضية في جميع أنحاء العالم.

110 مليون ألغام أرضية في العالم

2.5 مليون لغم أرضي جديد يزرع كل عام.

مليون شخص قتلوا أو شوهوا بسبب الألغام المضادة للأفراد منذ عام 1975.

100000 بين قتيل و جريح أمريكي بسبب الألغام الأرضية في القرن العشرين.

26000 قتيل أو مشوه سنويا بسبب الألغام الأرضية.

1000 دولار أمريكي تكلفة إزالة لغم أرضي واحد.

350 الحد الأدنى لعدد الأنواع المختلفة من الألغام الأرضية.

70 عدد القتلى أو الجرحى يوميا بسبب الألغام الأرضية.

33 النسبة المئوية للضحايا الأمريكيين بسبب الألغام الأرضية خلال حرب فيتنام.

3 التكلفة بالدولار الأمريكي لغم أرضي رخيص.​



[Ivar]



[DRIVER1]

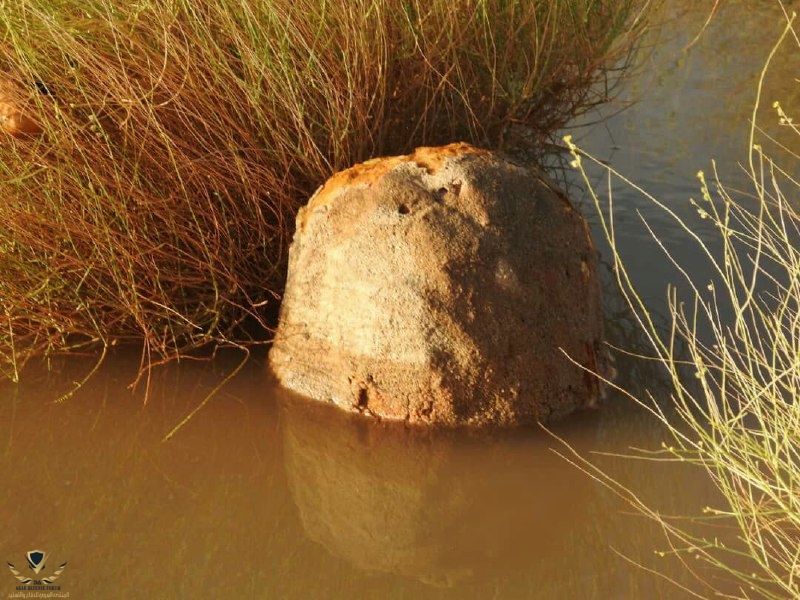

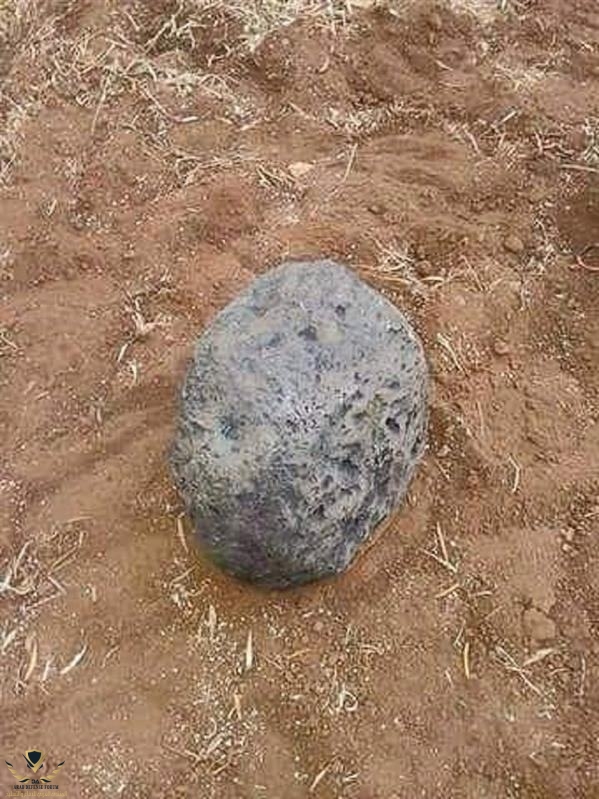

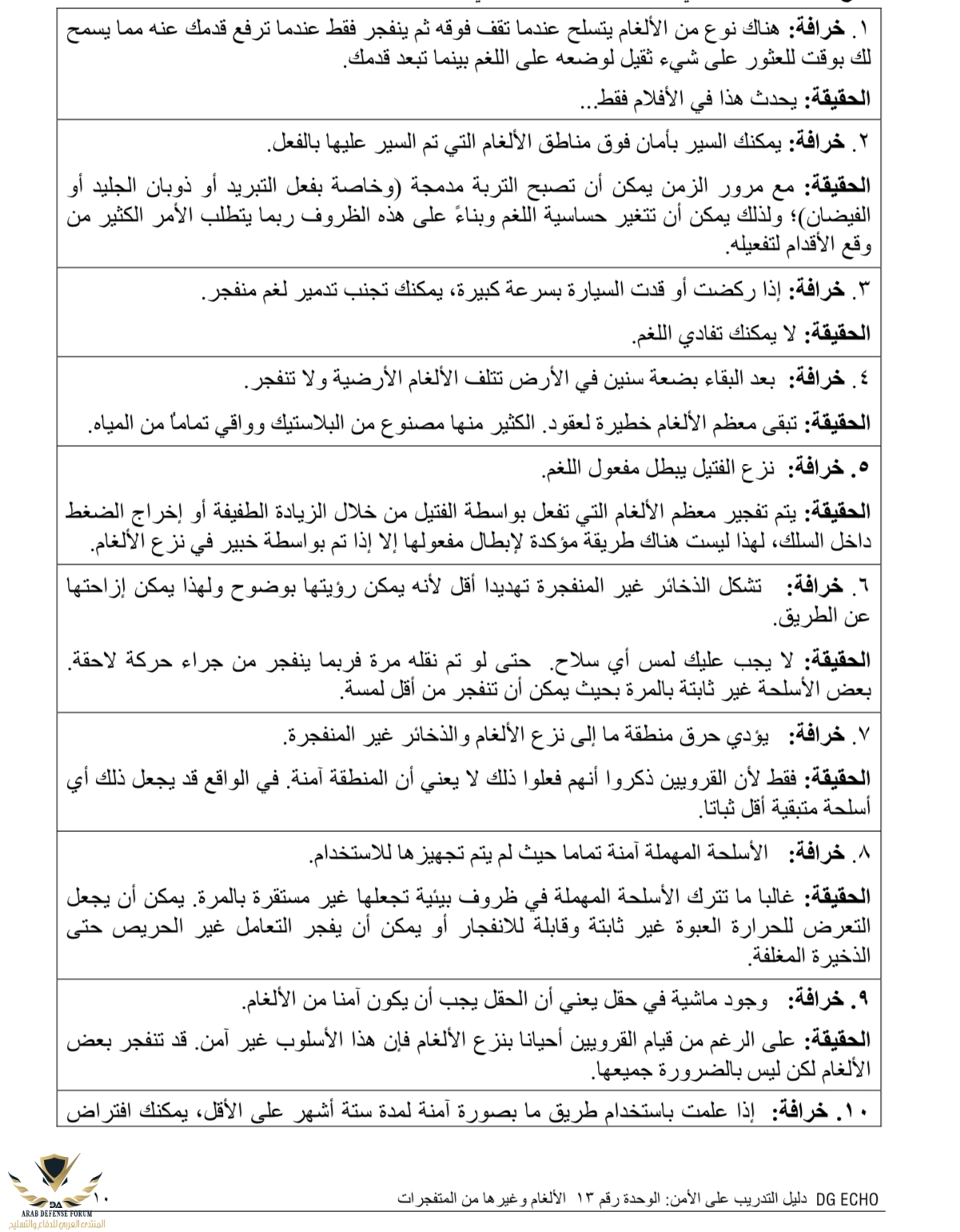

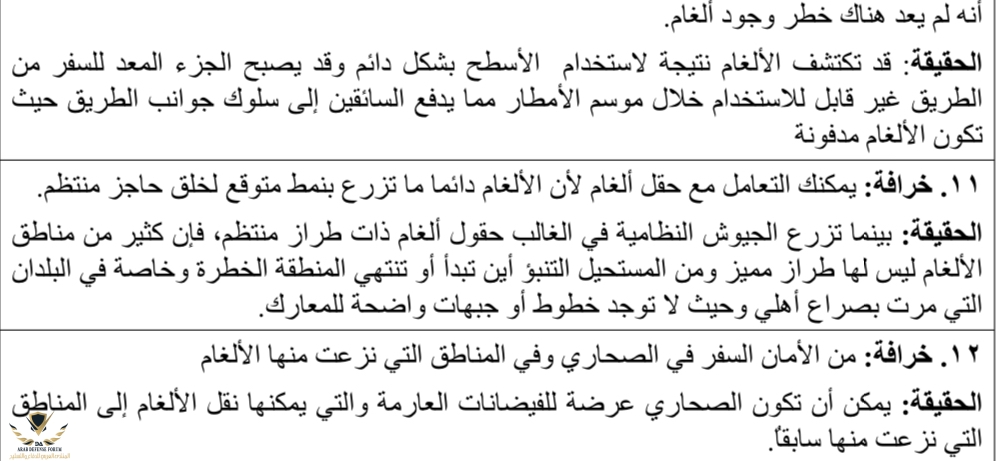

مشاهدة المرفق 333243مشاهدة المرفق 333244

غلطان برقم واحد

شفت جندي سعودي دعس لغم وانقذوه اخوياه بوضع ثقل على اللغم



[agax]

غلطان برقم واحد

شفت جندي سعودي دعس لغم وانقذوه اخوياه بوضع ثقل على اللغم

فين شفته
و ماهو نوع اللغم



[هيرون]

@Ivar

الله يسامحك كنت معتمد على الخطة للنجاة في المستقبل



[هيرون]

بخصوص الموضوع ماشاء الله لاشيئ نعلق عليه
لكن أصبحت المشكلة اكبر من مجرد ألغام تنتج بشكل رسمي بل أصبح الخطر في الألغام والمتفجرات المرتجلة
وهي الشائع في الميدان حالياً يمكن توليف خليط من قذائف المدافع وغيرها وتشريكها بحيث تكون أكثر تأثير من الألغام .

أيضاً الألغام المشركة حيث تبدو ظاهرة للعيان يمكن تفاديها لكن مربوطة بخيط أعثار لاتراه ومن ثم تحدث الحفله المميته .



[DRIVER1]

فين شفته
و ماهو نوع اللغم

هنا في المنتدى على ماذكر من كم سنة وكل الجرائد ذكرت الخبر

قصة جندي سعودي تخلص من لغم على الحدود اليمنية

تناقل السعوديون صوراً لحادثة ومعلومات لجنود سعوديين استطاعوا أن يخلصوا زميلهم ممدوح بن عفري، من لغم أرضي بعد أن داس عليه وتظهر القصة كفاحا وتحملا من قبل

www.alarabiya.net



[snt]

@Ivar

الله يسامحك كنت معتمد على الخطة للنجاة في المستقبل

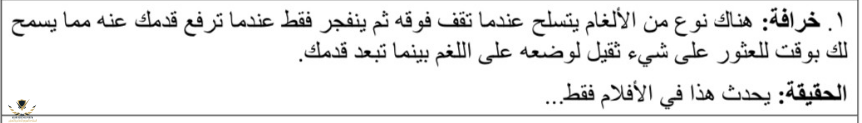

مشاهدة المرفق 333645

في البرنامج ان شاء الله موضوع حول الفخاخ​



[Ivar]

في البرنامج ان شاء الله موضوع حول الفخاخ​

بخصوص الموضوع ماشاء الله لاشيئ نعلق عليه
لكن أصبحت المشكلة اكبر من مجرد ألغام تنتج بشكل رسمي بل أصبح الخطر في الألغام والمتفجرات المرتجلة
وهي الشائع في الميدان حالياً يمكن توليف خليط من قذائف المدافع وغيرها وتشريكها بحيث تكون أكثر تأثير من الألغام .

أيضاً الألغام المشركة حيث تبدو ظاهرة للعيان يمكن تفاديها لكن مربوطة بخيط أعثار لاتراه ومن ثم تحدث الحفله المميته .

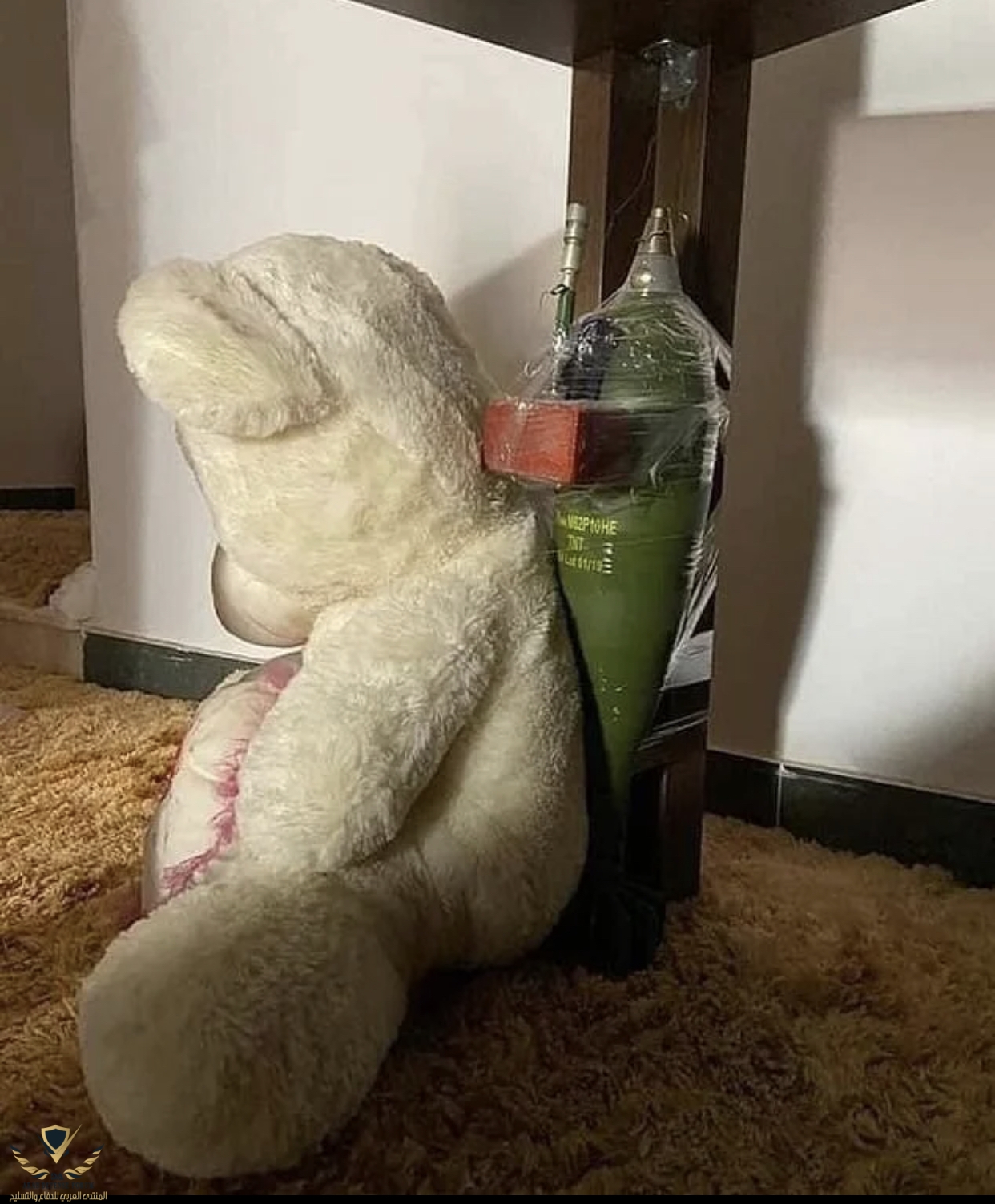

من إبداعات wagner في تفخيخ منازل المدنيين قبل الإنسحاب من طرابلس الليبية!



[desert falcon]

من أكثر الأماكن ألغاما بالعالم هو الجدار العازل المغربي



[anwaralsharrad]

مشاهدة المرفق 333243مشاهدة المرفق 333244

أغلب ما كتب هنا من محاذير وخرافات ليس دقيق !!!



[anwaralsharrad]

مصطلحات هامة:

زنبرك بيلفيل -Belleville spring- قطعة من الفولاذ المنحني تستخدم لتخفيف الأحمال الثقيلة.​

نسبة إلى مخترعه المهندس المدني الفرنسي "جولين بيلي فايل" Julien Belleville، الذي سجل براءة اختراعه العام 1867 !!! عموما من الألغام الأرضية التي تستخدم هذه الآلية هو اللغم البلاستيكي M19 الذي طور في الولايات المتحدة منتصف الستينات وله فقط مكونان معدنيان، هما كبسولة المفجر النحاسية detonator capsule وإبرة الإشعال firing pin الفولاذية غير قابلة للصدأ، الذين يزنان بالضبط 2.86 غرام.

هذا اللغم ذو اللون الأخضر الزيتي الغامق صعب جداً للكشف بعد زرعه تحت الرمل، حيث يجهز عادة بصمام ضغط مركزي من نوع M606، مع مفتاح تسليح arming switch ذو وضعيتين هما "S" وتشير للوضع الآمن و "A" تشير لوضع التسليح وجاهزية العمل. هذه العلامات إما تطلى باللون الأصفر أو تنقش على البلاستيك. وعندما يوجه المفتاح نحو الوضع A ودبوس الأمان مزال من مكانه، اللغم سينفجر مباشرة إذا عجلات أي عربة تحركت أو عبرت فوقه.

بالطبع كما ذكرت، آلية الإشعال ستكون محفزة بتأثير نابض "بيلي فايل" Belleville spring، حيث يتم قلب النابض والتسبب في نقر الطارق باتجاه الأسفل نحو فتيل التفجير الحساس الابتدائي، ومن ثم تحفيز وتفجير الشحنة الرئيسة للغم.

اللغم يجهز أيضاً بصمامين ثانويين (واحد في الجانب وآخر في القاع)، اللذان يسمحان لمواجهة أدوات ضد المعالجة، أحدهما M1 بصمام سحب Pull fuzes (الصمام يتم توصيله عادة إلى سلك رقيق ربط بالأرض، حيث يسحب السلك تلقائياً إذا تم رفع اللغم ، وتتسبب هذه العملية في تحرير نابض الطارق ومن ثم إشعال الشحنة الرئيسة) والآخر هو صمام M5 ضد الرفع والمسمى "مصيدة الفئران" mouse-trap. كلا الصمامين الثانويين على اللغم M19 يمكن أن يجهزا بأداة ضد المعالجة.. وأعتذر على التفصيل.
