مبدأ عمل رادار Resonance

إنضم
19 نوفمبر 2018
المشاركات
6,197
التفاعلات
14,920 19 0
الدولة
United Kingdom
لطنين أو الرنين أو resonance,انا سأعتمد تسمية الطنين

في الفيزياء الطنين هو ظاهرة من خلالها يميل النظام الفيزيائي إلى الاهتزاز بأقصى شدة، وذلك عند تعرض النظام لترددات تساوي أو تقترب من (التردد الطبيعي) للنظام
عند تلك الترددات تحدث اهتزازات عالية الشدة حتى عند أقل قدر من قوى الدفع الترددية.

النظام الفيزيائي:هو أي شيء مادي تقوم بدراسته (كرة,كأس,دارة كهربائية,طائرة . . . إلخ)

التردد الطبيعي للجسم:هو تردد طبيعي من أصل الجسم عند هذا التردد إذا تعرض الجسم لقوة ترددية (اهتزازية,تكرارية) تساوي أو تقترب من التردد الطبيعي للجسم,فإن هذا الجسم سيهتز بقوة أكبر بكثير من أي قوة بتردد بعيد عن التردد الطبيعي,مما يؤدي لانهيار الجسم لأنه يميل بشكل اكبر لامتصاص القوة عند هذا التردد.

مثال:تعرض كأس زجاج لأصوات ترددها يساوي التردد الطبيعي للكأس فهذا سيؤدي لتدمير الكأس,بغض النظر عن شدة (إرتفاع) الصوت

الطنين له عدة أنواع و ينشأ في أي مكان يحوي ترددات,منه ميكانيكي (الذي تم شرحه في الأعلى و هو الاسهل للفهم) طنين كهربائي,صوتي (تم ذكره في المثال) ,مغناطيسي ,كهرومغناطيسي,كهربائي

المهم هذه مقدمة لرادار Resonance ,حرفياً اسمه "طنين"
و هذا مبدأ عمله

الرادار يصدر موجات كهرومغناطيسة بترددات معينة تقترب من التردد الطبيعي لبروتونات جسم الطائرة,,بالأخص الطائرات الشبحية,الطائرات الشبحية مصممة لامتصاص موجات الرادار و هذا سيساعد الرادار في كشفها

عندما تمتص الطائرة هذه الموجات فإن برتونات المادة التي تصنع منها الطائرة أو بالأحرى بروتونات الطلاء الشبحي تقوم بامتصاص طاقة الرادار فيتم إستثارتها,و بعد قطع موجات الرادار,تعود البروتونات لوضعها الطبيعي فتطلق الطاقة التي تم امتصاصها,و هنا يأتي دور مستقبل و معالج الرادار الذي يفصل و يحلل ترددات الطنين عن الموجات الأخرى المنعكسة بشكل طبيعي عن جسم آخر أو المنعكسة بدون حدوث ظاهرة الطنين.

على فكرة هذا باختصار شديد و هذا تقريباً مبداً عمل جهاز الرنين المغناطيسي MRI
حيث أنه يقوم باستثارة بروتونات جسمك و الاستفادة من تخزين جسمك لطاقة موجات الراديو و إعادة إرسالها للقياس و تكوين صور دقيقة.

تشغله مصر و الجزائر
منقول عن صفحة ELECTRONIC WARFARE

إنضم
19 نوفمبر 2018
المشاركات
6,197
التفاعلات
14,920 19 0
الدولة
United Kingdom
الرادار يصدر موجات كهرومغناطيسة بترددات معينة تقترب من التردد الطبيعي لبروتونات جسم الطائرة,,بالأخص الطائرات الشبحية,الطائرات الشبحية مصممة لامتصاص موجات الرادار و هذا سيساعد الرادار في كشفها

عندما تمتص الطائرة هذه الموجات فإن برتونات المادة التي تصنع منها الطائرة أو بالأحرى بروتونات الطلاء الشبحي تقوم بامتصاص طاقة الرادار فيتم إستثارتها,و بعد قطع موجات الرادار,تعود البروتونات لوضعها الطبيعي فتطلق الطاقة التي تم امتصاصها,و هنا يأتي دور مستقبل و معالج الرادار الذي يفصل و يحلل ترددات الطنين عن الموجات الأخرى المنعكسة بشكل طبيعي عن جسم آخر أو المنعكسة بدون حدوث ظاهرة الطنين.
اتضح ان هذه البيانات الغريبة هي تحليل للطاقة المنعكسة من الاجسام بعد استثارتها بالرنين
للاسف لا احد من خبراء المنتدى شرحوا لنا مبدا عمله و قد كانوا يظنون انه يعمل بمدا النعكاس على سطح الغلاف الجوي


snt

خـــــبراء المنتـــــدى
إنضم
30 يوليو 2010
المشاركات
3,353
التفاعلات
17,481 1,611 0
هذا كله نظريا عمليا هل جرب النظام هل استطاع كشف طائرة شبحية سؤال ينتظر اجابة.

إنضم
19 نوفمبر 2018
المشاركات
6,197
التفاعلات
14,920 19 0
الدولة
United Kingdom
هذا كله نظريا عمليا هل جرب النظام هل استطاع كشف طائرة شبحية سؤال ينتظر اجابة.
يمكنني انا كذلك ان اتساءل
هل نجحت الاف 35 في خداع اي رادار ؟ هل جربت عمليا في قتال حقيقي ؟ هل اثبتت شبحيتها ؟


AbdouDz

عضو
إنضم
9 أبريل 2018
المشاركات
1,932
التفاعلات
4,168 7 0
الدولة
Algeria
هذا كله نظريا عمليا هل جرب النظام هل استطاع كشف طائرة شبحية سؤال ينتظر اجابة.
كيف اكتشف الايرانيون انطلاق 3 مقاتلات F-35 من الإمارات أثناء عملية قصف قاعدة عين الأسد ؟


snt

خـــــبراء المنتـــــدى
إنضم
30 يوليو 2010
المشاركات
3,353
التفاعلات
17,481 1,611 0
يمكنني انا كذلك ان اتساءل
هل نجحت الاف 35 في خداع اي رادار ؟ هل جربت عمليا في قتال حقيقي ؟ هل اثبتت شبحيتها ؟

او لا مجال للمقارنة بين طائرة و رادار ثم ان الف 35 نجحت في خداع الردارات و ليس رادار واحد هل نسيت ضرياتها في سوريا الملغمة رادارات روسية التجارب على المنظومة اجريت على The Boeing 747-200 model and the Predator model were designed for the study, and the aircrafts were studied in the 40~80MHz frequency band بمعني و حسب المقال التجارب لم تقم على طائرات شبحية لمعرفة كفاءة المنظومة.

امر اخي لست في صراع ضدك انا مثلك ابحث عن المعلومة و شكرا.


AbdouDz

عضو
إنضم
9 أبريل 2018
المشاركات
1,932
التفاعلات
4,168 7 0
الدولة
Algeria
إنضم
19 نوفمبر 2018
المشاركات
6,197
التفاعلات
14,920 19 0
الدولة
United Kingdom
ثم ان الف 35 نجحت في خداع الردارات و ليس رادار واحد هل نسيت ضرياتها في سوريا الملغمة رادارات روسية
لا يوجد اي دليل او تاكيد ان الاف 35 اخترقت المجال السوري و شاركت في القصف
مجرد كلام


Reaper

عضو
إنضم
20 أغسطس 2016
المشاركات
1,656
التفاعلات
5,806 16 0
كيف اكتشف الايرانيون انطلاق 3 مقاتلات F-35 من الإمارات أثناء عملية قصف قاعدة عين الأسد ؟
انطلاق الطائرات نشر في تويتر قبل الايرانيين. كل هذا الهبد انتهى بإسقاط طائرة مدنية لا تنسى ذالك.


نمر

خـــــبراء المنتـــــدى
إنضم
3 أبريل 2010
المشاركات
8,250
التفاعلات
40,175 265 0
ما رأيك؟؟ نمر @نمر

هذا يدعم كلامك بخصوص التجربة الصينية؟؟

هذا الردار VHF وليس OTH
الكلام عن الكشف للاجسام بنظريه الانعكاس المغناطيسي لاثر الجسم في الفراغ
صحيح من الناحيه العلميه
فلكل جسم إثر موجي مغناطيسي
لكن...
حتى تستفيد من رادار VHF يجب أن يكون لديك منظومه تتعامل مع هذا الردار
وهذا لا تملكه اغلب الدول حاليا


bri

عضو
إنضم
7 يوليو 2016
المشاركات
2,560
التفاعلات
5,237 7 0
الدولة
Algeria
او لا مجال للمقارنة بين طائرة و رادار ثم ان الف 35 نجحت في خداع الردارات و ليس رادار واحد هل نسيت ضرياتها في سوريا الملغمة رادارات روسية التجارب على المنظومة اجريت على The Boeing 747-200 model and the Predator model were designed for the study, and the aircrafts were studied in the 40~80MHz frequency band بمعني و حسب المقال التجارب لم تقم على طائرات شبحية لمعرفة كفاءة المنظومة.

امر اخي لست في صراع ضدك انا مثلك ابحث عن المعلومة و شكرا.
المقاتلات الإسرائيلية تطلق الصواريخ من فوق لبنان و لا دليل على مشاركة أف-35


DOUBLESHOT

صقور الدفاع
إنضم
15 يناير 2016
المشاركات
8,990
التفاعلات
41,042 131 0
الدولة
Morocco

خرطي صفحات الفايسبوك

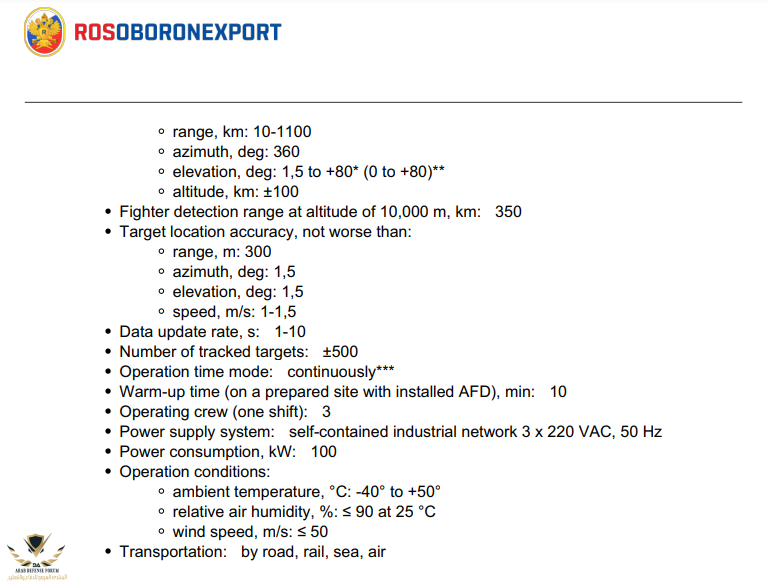

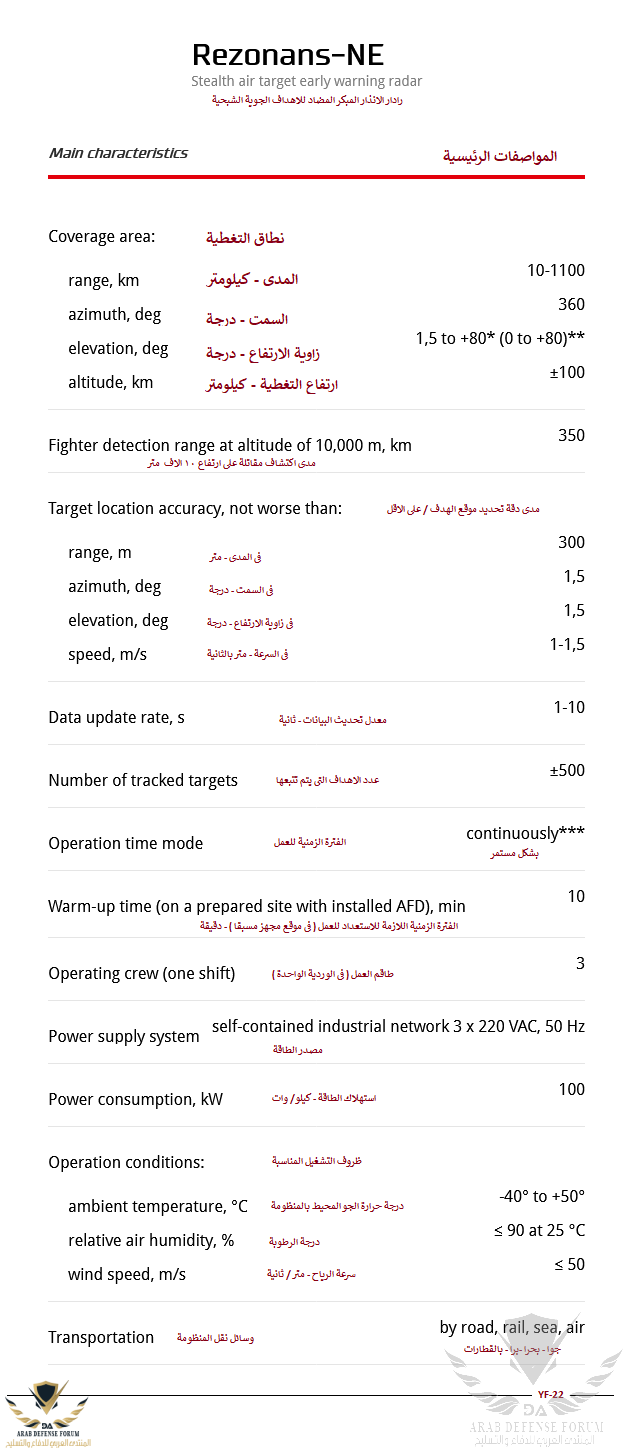

بالمناسبة تم تغيير brochure في موقع rosoboronexport و حدفوا معطيات على قدرات الرصد و تركوا الامور بضبابية 😁
