نموذج المقاتلة X-32 الشبحية

إنضم
24 فبراير 2020
المشاركات
895
التفاعلات
1,512 12
الدولة
Morocco

النموذج التجريبي لمقاتلة الجيل الخامس X-32

الصانع :🔹بووينغ boeing 🇺🇲
النوعية :🔸مقاتلة متعددة المهام للإقلاع القصير و العمودي تحت طرازين A/B
التكلفة :🔹حوالي 38 مليون دولار دون إحتساب تكلفة التطوير
الطاقم:🔸فرد واحد (1)
المحرك و قدرة الدفع:🔹المحرك : Pratt & Whitney YF119-PW-614
🔹
العدد : واحد (1)
🔹
النوع : Turboréacteur à double flux avec postcombustion
محرك توربيني مزدوج التدفق مع حارق لاحق
🔹
قدرة الدفع : 🔸117 كيلو نيوتن بالجاف🔸 186.9 كيلو نيوتن بالحارق اللاحق

الأبعاد:🔹الطول:15.47 متر
🔹
العرض:10.97 متر
🔹
الإرتفاع:4.06 متر
🔹
المساحة 54.8 مترمربع
الوزن :🔸فارغة : 10900 kg
🔸
مع التسليح : 17236 kg
🔸
أقصى وزن : 22680 kg
السرعة القصوى:🔹1700 km/h
🔹1.6 ماخ
المدى العملياتي:🔸1575 كلم
التسليح:🔹داخلي : 🔸M61 volcan مدفع عيار 20 ملم
🔸6 صواريخ Amraam أو 2 Amraam زائد 2 قنابل Jdam زنة 900 كلغ
🔹
خارجي :6800 كلغ من الأسلحة (صواريخ جو-جو /جو-أرض/قنابل/بودات/...)
الكمية المنتجة :🔹2 نماذج أولية
الوضعية :🔸برنامج موقوف
السبب :🔹خسر النموذج X-32 بووينغ أمام النموذج X-35 من لوكهيد مارتن في مناقصة الولايات المتحدة الأمريكية سنة 2000 ليطور النموذج X-35 إلى F-35 بمشاركة عدة دول.


💠خصائص تقنية :

⬅ الشكل الهندسي الإيروديناميكي :

⬅
مدخل الهواء :
مدخل الهواء الكبير نسبيا مشابه لنموذج الطائرة F-8 crusader و A-7 corsair ll لذلك يطلق عليه لقب monica الذي له مرجع في affaire Lewinsky.
⬅الشراع :
وقد تم تجهيز "إكس-32" بألياف كربون أحادية، ومقياس قدره 9.15 متر. وسمح سهم كبير يبلغ 55 درجة عند حافة الهجوم بتخفيض معدل السحب في النظام الترانسوني، رغم سماكة الشراع الشديدة. كما وفرت هذه الزاوية توجيها جيدا للهوائيات المنشأة في حواف الجناح . ويمثل تصميم هذا الشراع وصنعه أحد التحديات الرئيسية للبرنامج.
⬅وضعية المحرك:
وكان لوضع المحرك التربوجيت، وراء قمرة القيادة مباشرة أثر على وضع مركز الجاذبية أكثر تقدماً مما كان عليه في معظم الطائرات القتالية ، وهو يتطلب أيضاً تركيب منحرف في المدخل الجوي لتحسين التسلل عن طريق تجنب شفرات الطابق الأول للضغط الذي يجب أن يكتشفه رادار دوبلر.
⬅موجه الدفع النفاث للإقلاع العمودي:

ولكي تتمكن من الإقلاع من الأرض عموديا، تم تجهيز النسخة X-32 B بجهاز توجيه للدفع، عملية مماثلة لتلك المجهزة بـ AV-8B Harrier II. واختار مهندسو لوكهيد مارتن على X-35 المنافسة المشاركة في القوة التي زودها مفاعل الطائرات لقيادة منفخ عمودي (نظام رولز رويس ليفتسمه) . ولم يسمح حل بوينغ على X-32 إلا بتبسيط وتخفيض وزن الطائرة للاقلاع والهبوط. وكان أحد العوائق زيادة الاختلافات بين طراز الإقلاع العموديB والنسخة التقليدية A، في حين أن برنامج الصندوق المشترك للإدارة المشتركة يتطلب وجود تشابه شديد جدا بين الطرازين، بغية خفض تكاليف الإنتاج والصيانة. و هو ما تحقق في نموذج الX-35 المنافسة و فوزها في المناقصة.



✏التزود بالوقود يتم من خلال نظام الإرضاع :


✏فيديو تجارب الطيران:




✒ بريشة : القائد حمزة @القائد حمزة
✒حصري : للمنتدى الدفاع العربي و التسليح

🎉إهداء إلى الإخوة :
🔸 هيرون @هيرون
🔸 moroccan4ever @moroccan4ever
🔸 عزت @عزت
🔸 الصباح @الصباح
🔸 Saudi silent @Saudi silent

🔸 م @مغربي حر

إنضم
24 فبراير 2020
المشاركات
895
التفاعلات
1,512 12
الدولة
Morocco
عكس ما يعتقده البعض النموذج x-32 ليس نموذجا فاشلا و إنما هو نموذج إستثنائي عانا بعض المشاكل التي لم تستطع بووينغ حينها حله لضيق وقت المناقصة و التطور العلمي المحدود ما قبل سنة 2000،
من شأن إعادة إحياء برنامج المقاتلة الخروج بمنافسة حقيقية لل F-35.
و هو نهج أتمنى من الدول العربية الإقدام عليه للحصول على طائرة من الجيل الخامس، يقومون بتمويل تطويرها حسب متطلباتهم كما فعلت الإمارات 🇦🇪 مع طائرة الإف16 بلوك 60 ،و بالطبع بووينغ مالكة حقوق البرنامج لها علاقات جيدة جدا مع السعودية و تملك السعودية 🇸🇦بعض أسهمها.


هيرون

فَاللَّهُ خَيْرٌ حَافِظًا
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
21 ديسمبر 2008
المشاركات
26,569
التفاعلات
124,024 574
الدولة
Saudi Arabia
للأمانه boeing لم توفق في هذا النموذج أبداً
وكل جواهر Boeing مثل أف 15 و أف 18 و أف 4 أنتقلت لها بالوراثة من شركة McDonnell Douglas
فتاريخياً بوينغ كانت مهتمه في الطيران المدني والقاذفات الثقيلة والناقلات ولم تكن رقم مهم في صناعة المقاتلات .

أشكرك أخي على الإهداء اللطيف وجهد مميز أتمنى أن تأخذ منه نسخه وترفقها في الموسوعة فالموضوع متفق مع معايير النشر فيها .


moroccan4ever

صقور الدفاع
إنضم
23 أغسطس 2011
المشاركات
7,857
التفاعلات
19,808 8

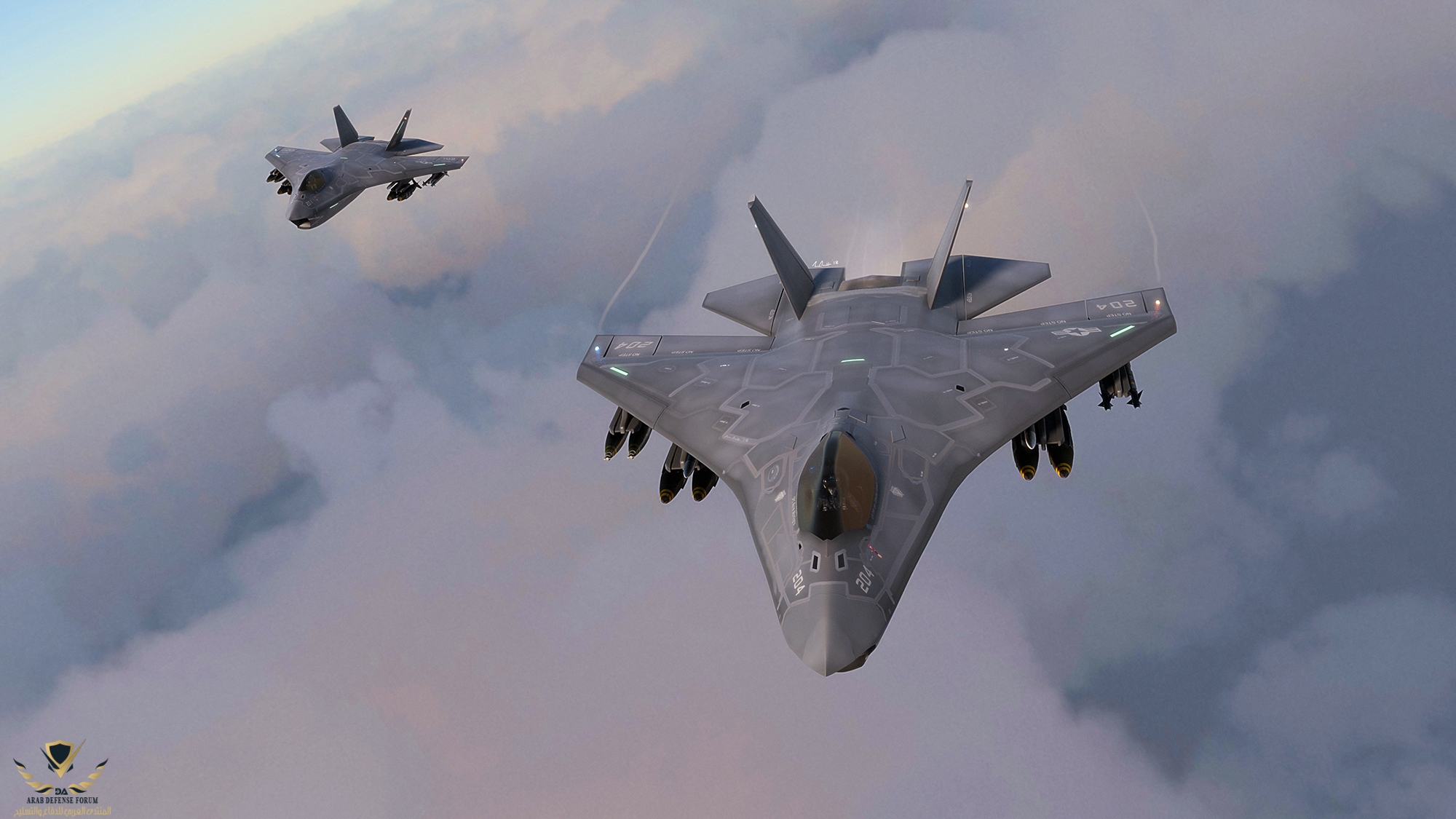

مشاهدة المرفق 315394مشاهدة المرفق 315398

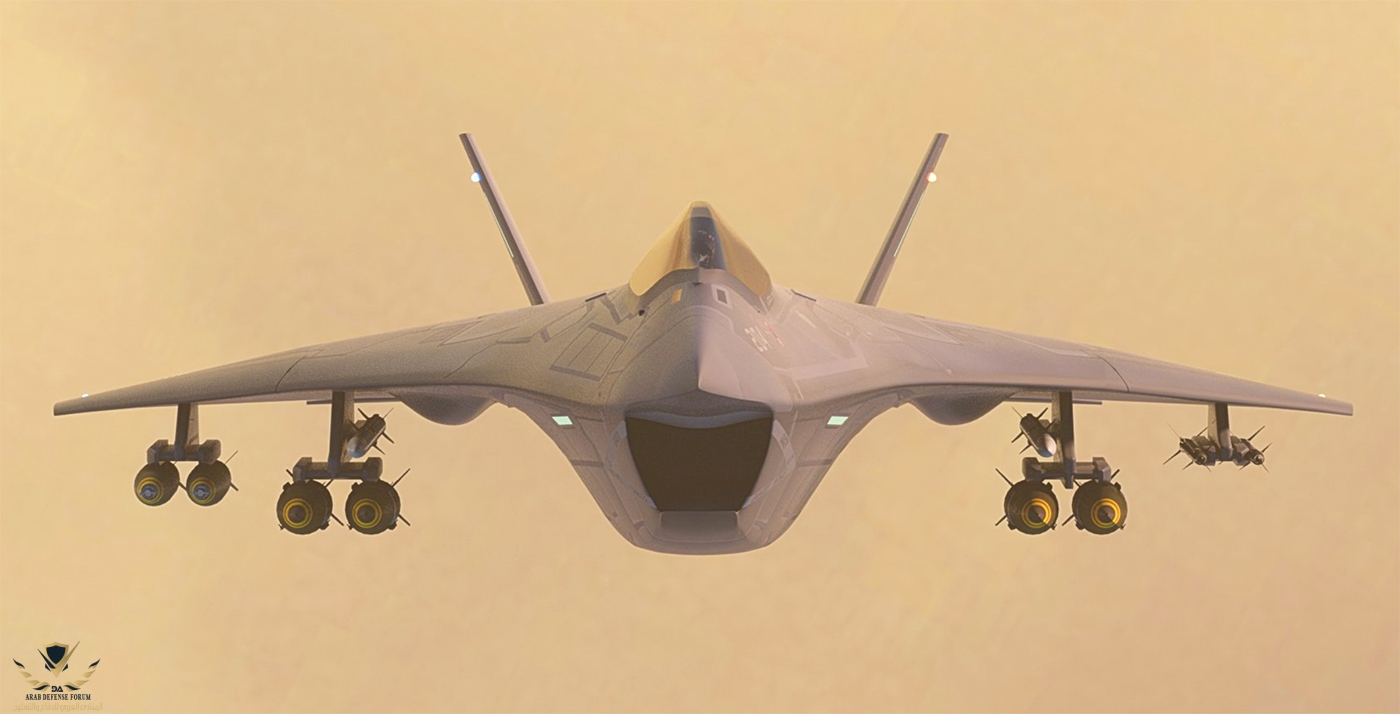

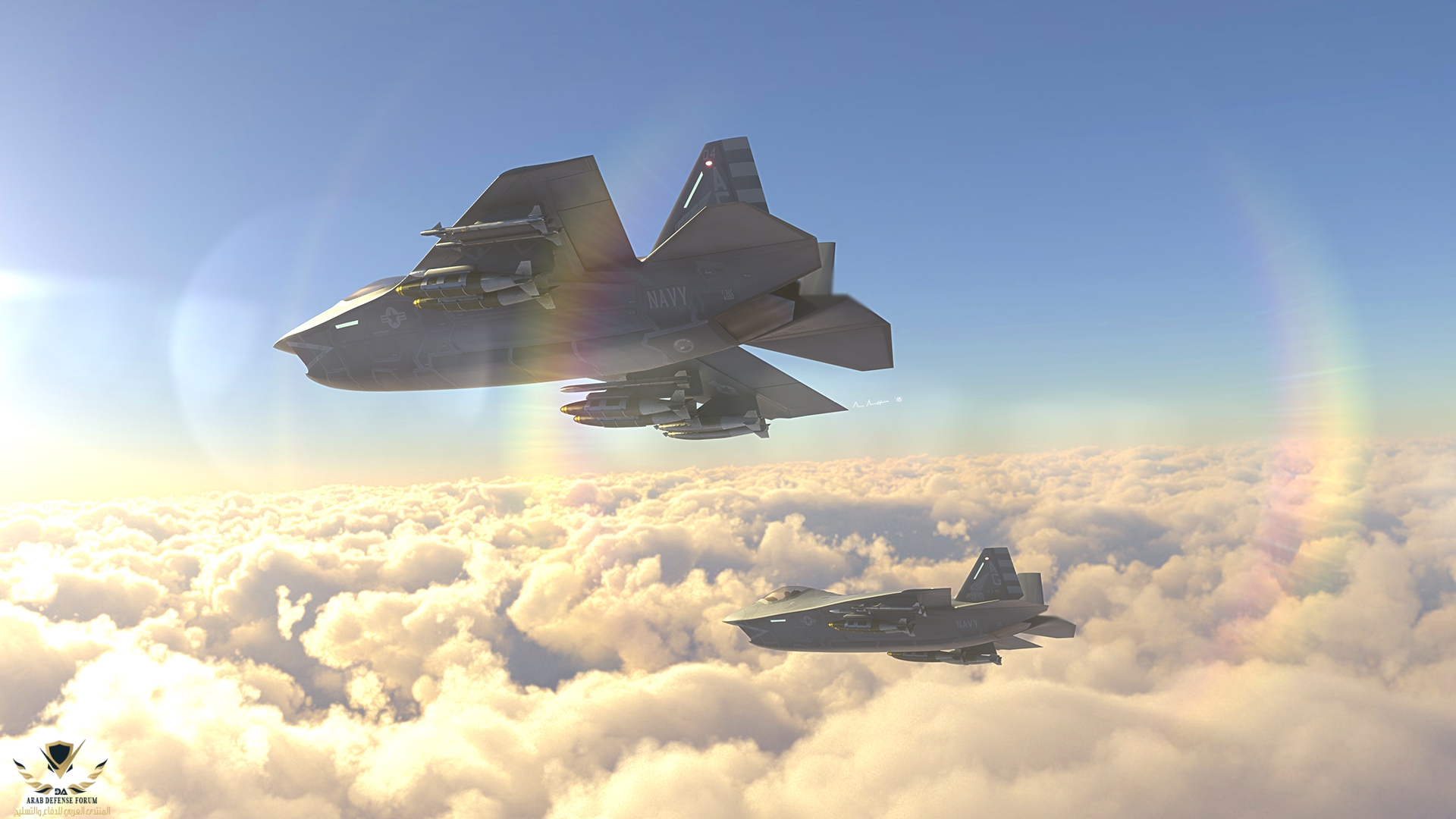

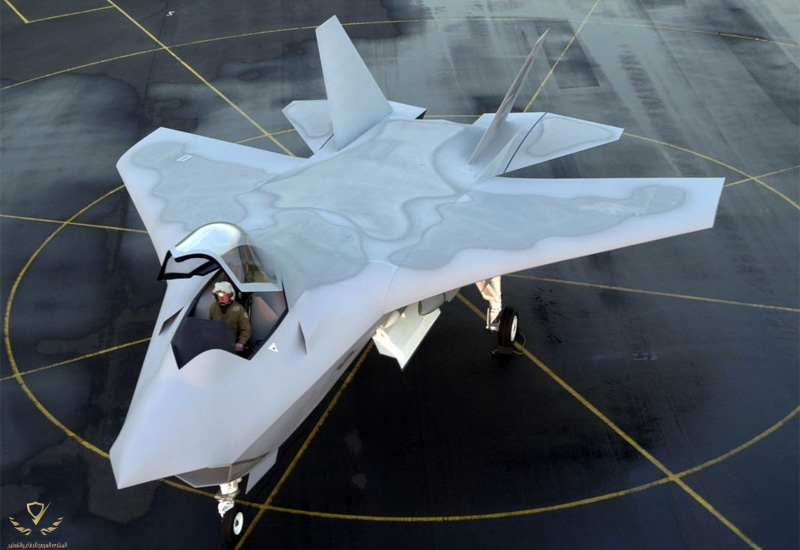

النموذج التجريبي لمقاتلة الجيل الخامس X-32

الصانع :🔹بووينغ boeing 🇺🇲
النوعية :🔸مقاتلة متعددة المهام للإقلاع القصير و العمودي تحت طرازين A/B
التكلفة :🔹حوالي 38 مليون دولار دون إحتساب تكلفة التطوير
الطاقم:🔸فرد واحد (1)
المحرك و قدرة الدفع:🔹المحرك : Pratt & Whitney YF119-PW-614
🔹
العدد : واحد (1)
🔹
النوع : Turboréacteur à double flux avec postcombustion
محرك توربيني مزدوج التدفق مع حارق لاحق
🔹
قدرة الدفع : 🔸117 كيلو نيوتن بالجاف🔸 186.9 كيلو نيوتن بالحارق اللاحق
الأبعاد:🔹الطول:15.47 متر
🔹
العرض:10.97 متر
🔹
الإرتفاع:4.06 متر
🔹
المساحة 54.8 مترمربع
الوزن :🔸فارغة : 10900 kg
🔸
مع التسليح : 17236 kg
🔸
أقصى وزن : 22680 kg
السرعة القصوى:🔹1700 km/h
🔹1.6 ماخ
المدى العملياتي:🔸1575 كلم
التسليح:🔹داخلي : 🔸M61 volcan مدفع عيار 20 ملم
🔸6 صواريخ Amraam أو 2 Amraam زائد 2 قنابل Jdam زنة 900 كلغ
🔹
خارجي :6800 كلغ من الأسلحة (صواريخ جو-جو /جو-أرض/قنابل/بودات/...)
الكمية المنتجة :🔹2 نماذج أولية
الوضعية :🔸برنامج موقوف
السبب :🔹خسر النموذج X-32 بووينغ أمام النموذج X-35 من لوكهيد مارتن في مناقصة الولايات المتحدة الأمريكية سنة 2000 ليطور النموذج X-35 إلى F-35 بمشاركة عدة دول.

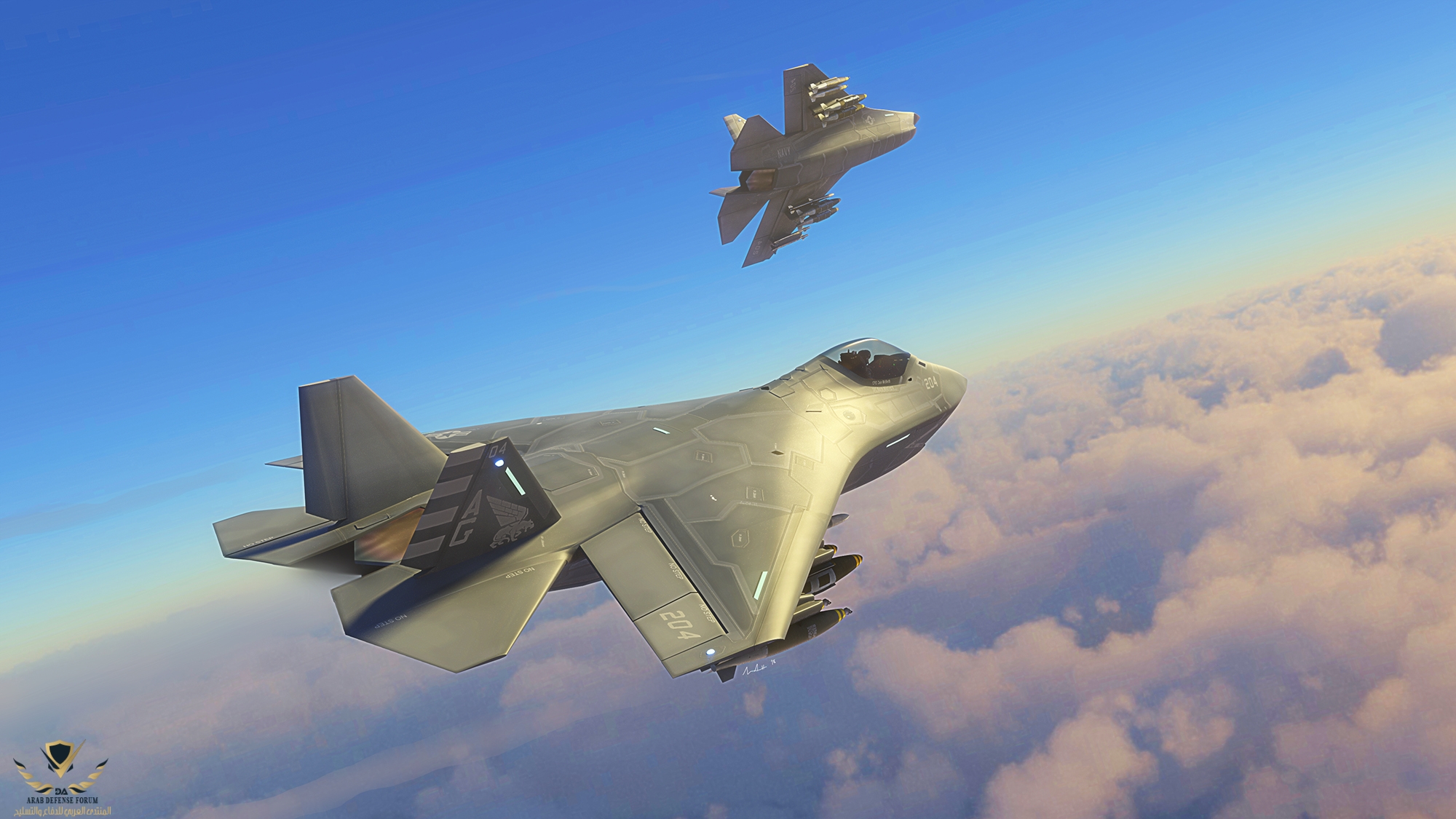

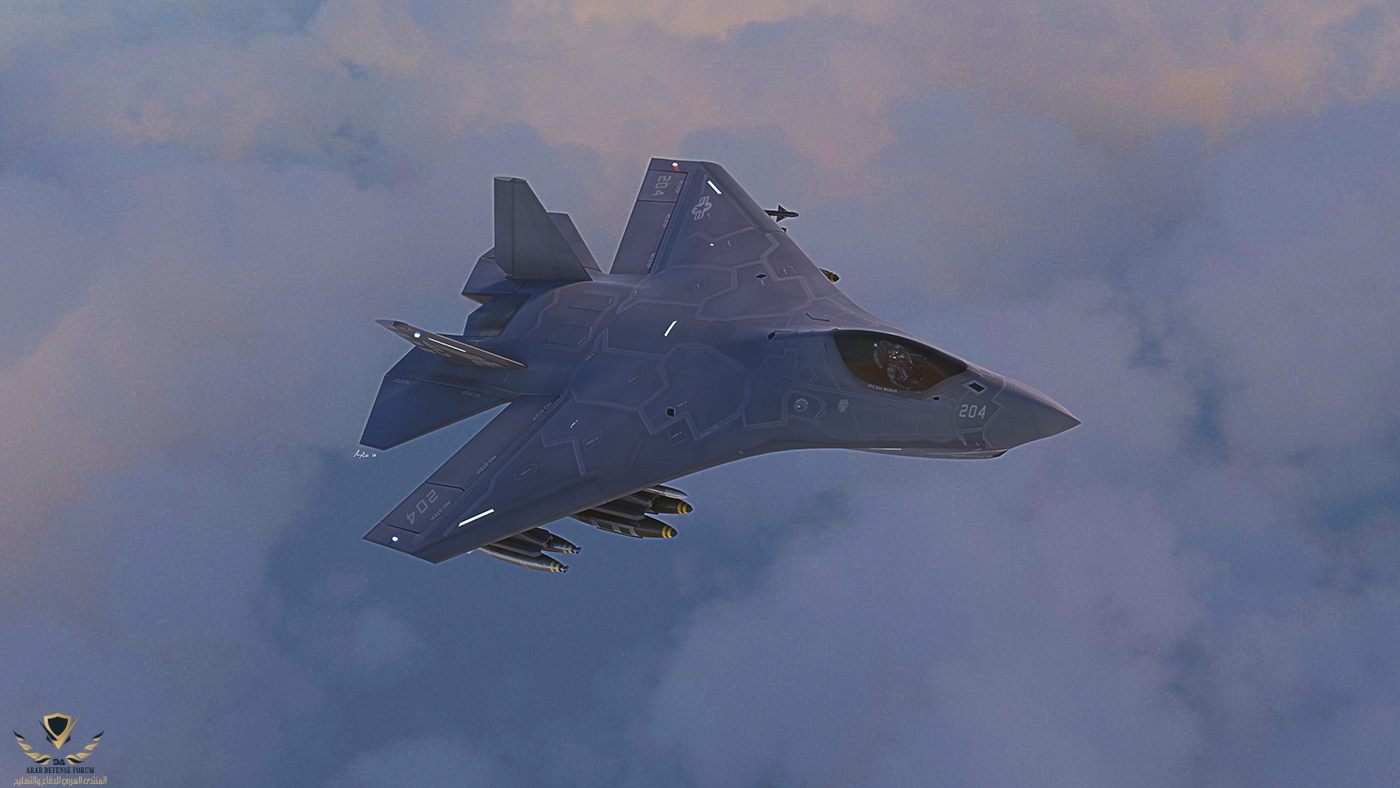

مشاهدة المرفق 315395مشاهدة المرفق 315396مشاهدة المرفق 315397مشاهدة المرفق 315399مشاهدة المرفق 315400

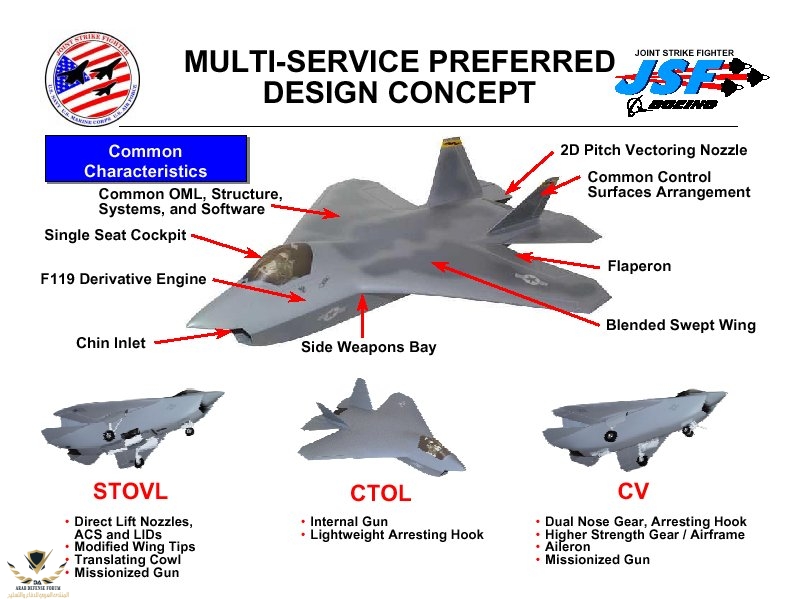

💠خصائص تقنية :

⬅الشكل الهندسي الإيروديناميكي :
مشاهدة المرفق 315538
⬅
مدخل الهواء :
مدخل الهواء الكبير نسبيا مشابه لنموذج الطائرة F-8 crusader و A-7 corsair ll لذلك يطلق عليه لقب monica الذي له مرجع في affaire Lewinsky.
⬅الشراع :
وقد تم تجهيز "إكس-32" بألياف كربون أحادية، ومقياس قدره 9.15 متر. وسمح سهم كبير يبلغ 55 درجة عند حافة الهجوم بتخفيض معدل السحب في النظام الترانسوني، رغم سماكة الشراع الشديدة. كما وفرت هذه الزاوية توجيها جيدا للهوائيات المنشأة في حواف الجناح . ويمثل تصميم هذا الشراع وصنعه أحد التحديات الرئيسية للبرنامج.
⬅وضعية المحرك:
وكان لوضع المحرك التربوجيت، وراء قمرة القيادة مباشرة أثر على وضع مركز الجاذبية أكثر تقدماً مما كان عليه في معظم الطائرات القتالية ، وهو يتطلب أيضاً تركيب منحرف في المدخل الجوي لتحسين التسلل عن طريق تجنب شفرات الطابق الأول للضغط الذي يجب أن يكتشفه رادار دوبلر.

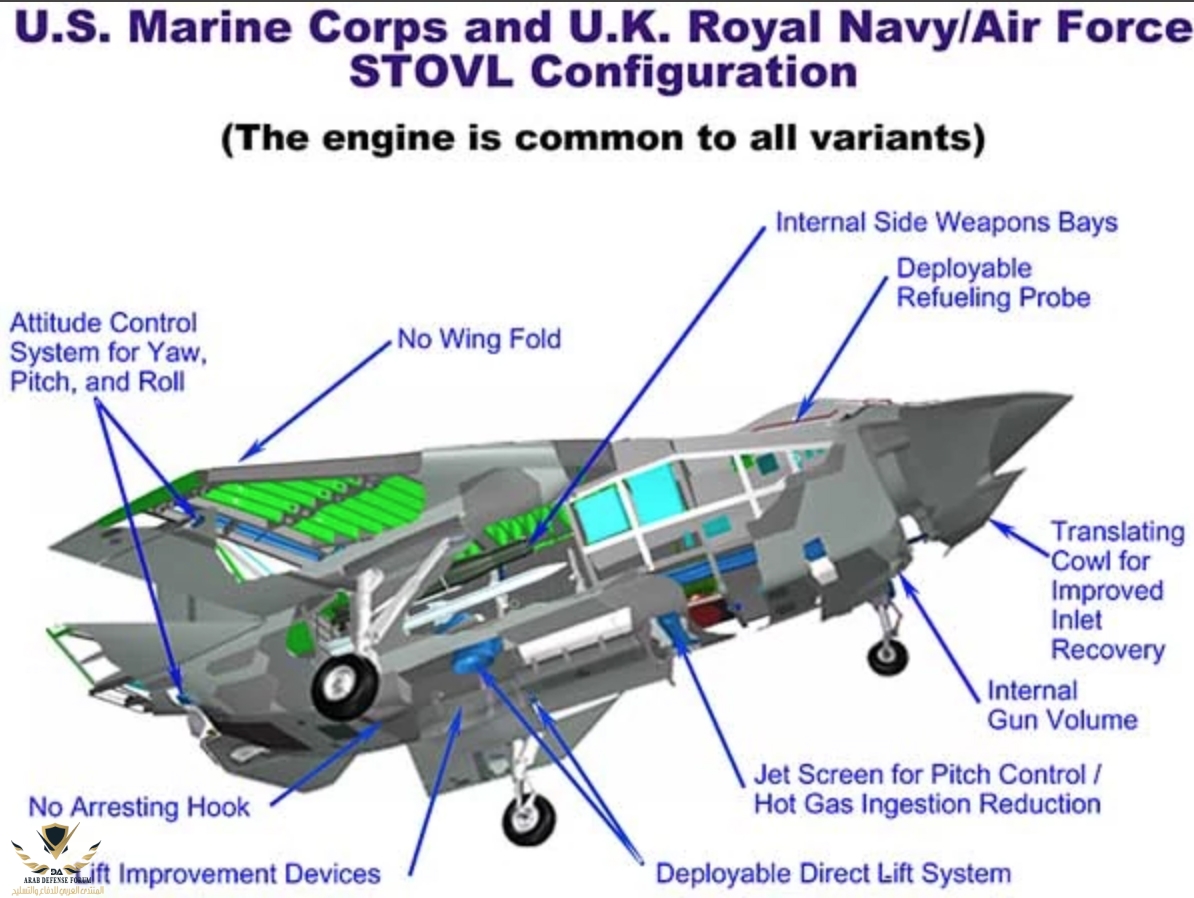

⬅موجه الدفع النفاث للإقلاع العمودي:

ولكي تتمكن من الإقلاع من الأرض عموديا، تم تجهيز النسخة X-32 B بجهاز توجيه للدفع، عملية مماثلة لتلك المجهزة بـ AV-8B Harrier II. واختار مهندسو لوكهيد مارتن على X-35 المنافسة المشاركة في القوة التي زودها مفاعل الطائرات لقيادة منفخ عمودي (نظام رولز رويس ليفتسمه) . ولم يسمح حل بوينغ على X-32 إلا بتبسيط وتخفيض وزن الطائرة للاقلاع والهبوط. وكان أحد العوائق زيادة الاختلافات بين طراز الإقلاع العموديB والنسخة التقليدية A، في حين أن برنامج الصندوق المشترك للإدارة المشتركة يتطلب وجود تشابه شديد جدا بين الطرازين، بغية خفض تكاليف الإنتاج والصيانة. و هو ما تحقق في نموذج الX-35 المنافسة و فوزها في المناقصة.

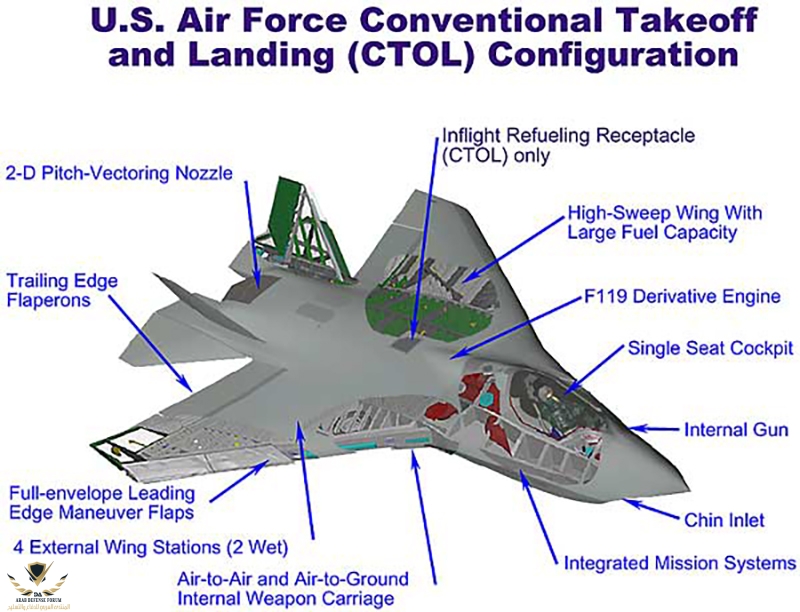

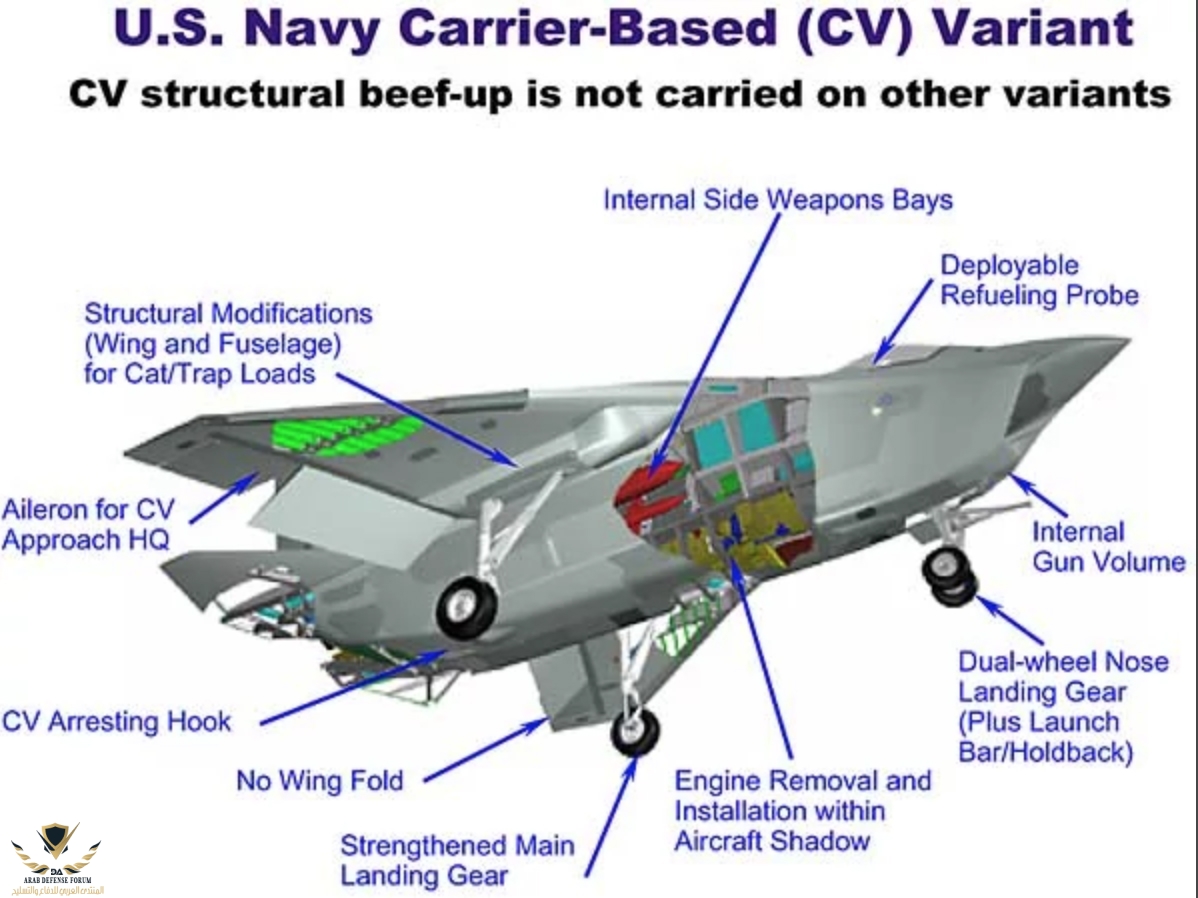

مشاهدة المرفق 315401مشاهدة المرفق 315402مشاهدة المرفق 315403مشاهدة المرفق 315404


✏التزود بالوقود يتم من خلال نظام الإرضاع :


✏فيديو تجارب الطيران:




✒ بريشة : القائد حمزة @القائد حمزة
✒حصري : للمنتدى الدفاع العربي و التسليح

🎉إهداء إلى الإخوة :
🔸 هيرون @هيرون
🔸 moroccan4ever @moroccan4ever
🔸 عزت @عزت
🔸 الصباح @الصباح
🔸 Saudi silent @Saudi silent

🔸 م @مغربي حر
عضو رائع ومجتهد , شكرا جزيلا لموضوعك المتعوب عليه


aburawan7

عضو
إنضم
26 مارس 2018
المشاركات
506
التفاعلات
1,191 4
الدولة
Saudi Arabia
مجهود رائع

ما شدني هو إختلاف الرسومات عن النموذج الأولي بالفيديو

لاحظت الإختلاف في الجنيحات الصغيرة الخلفية غير موجودة بالنموذج التجريبي!


thetank

عضو
إنضم
5 يوليو 2019
المشاركات
1,461
التفاعلات
4,249 29
الدولة
Jordan
طبيعي فوز الاف 35 عن البوينج ... مدخل الهواء للاكس 32 ضخم جدا وبدائي ايضا


Krypton SSK

عضو
إنضم
27 فبراير 2020
المشاركات
444
التفاعلات
1,019 4
الدولة
USA
موضوع رائع اتمنى من دولنا دعم تطوير مشاريع الجيل الخامس


larbi

SPQR
عضو مميز
إنضم
10 مارس 2019
المشاركات
9,987
التفاعلات
26,115 164
الدولة
Morocco
طبيعي فوز الاف 35 عن البوينج ... مدخل الهواء للاكس 32 ضخم جدا وبدائي ايضا
ليس بداءي ، الشياطين استخدمو تمويل الدولة ليكونو مونوپولي تقنية في مجالات مختلفة ويقسمون السوق بينهم


thetank

عضو
إنضم
5 يوليو 2019
المشاركات
1,461
التفاعلات
4,249 29
الدولة
Jordan
ليس بداءي ، الشياطين استخدمو تمويل الدولة ليكونو مونوپولي تقنية في مجالات مختلفة ويقسمون السوق بينهم
الفكرة حقا قديمة وبدائية من الستينات لمدخل الهواء الكبير وتصميم الطائرة لا ينافس ابدا الاف 35 انها اشبه بطائرة A7 التي انتجت بالستينات





agax

عضو
إنضم
13 مارس 2008
المشاركات
4,734
التفاعلات
12,179 124
الدولة
Saudi Arabia
الله يعطيك العافية

موضوع جميل جدا
المفروض يكون في الموسوعة


إنضم
21 أغسطس 2020
المشاركات
190
التفاعلات
209
الدولة
Saudi Arabia
ابدعة اخوي حمزة❤🌹

تسال
هل ممكن بيع المشروع والدول الي تشتريه تفتح خطوط انتاج للطائرة!؟
