يعتبر اخر اصدار من Apache E Guardian اقوى مروحية هجومية خاص نسخة V6 وهذه نبدة عن اهم مميزاتها وتجهيزتها

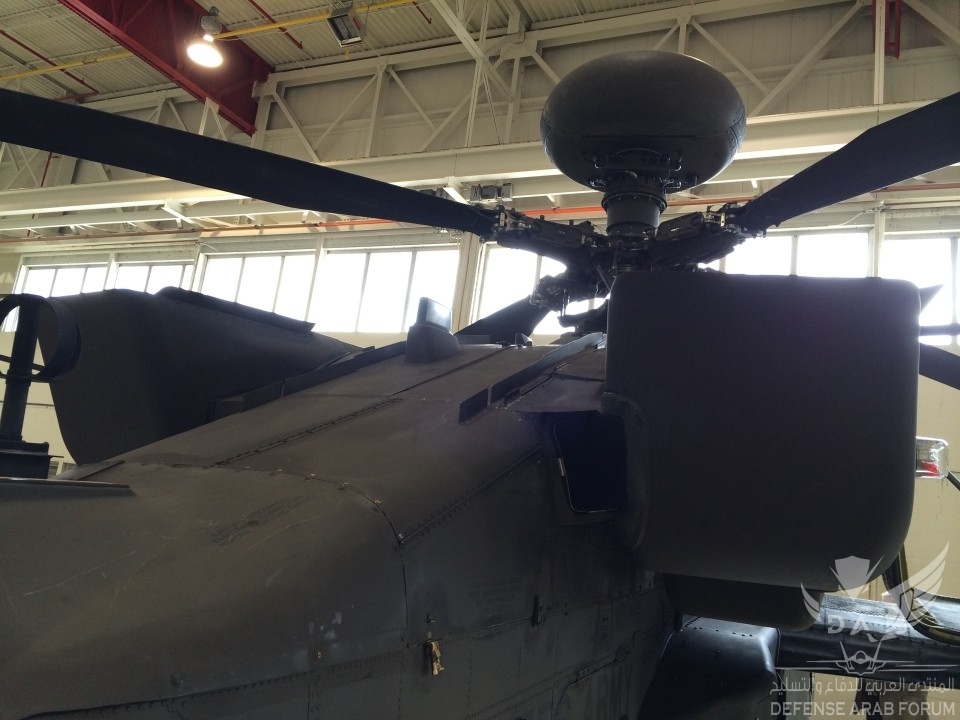

APG-78 LONGBOW Fire Control Radar

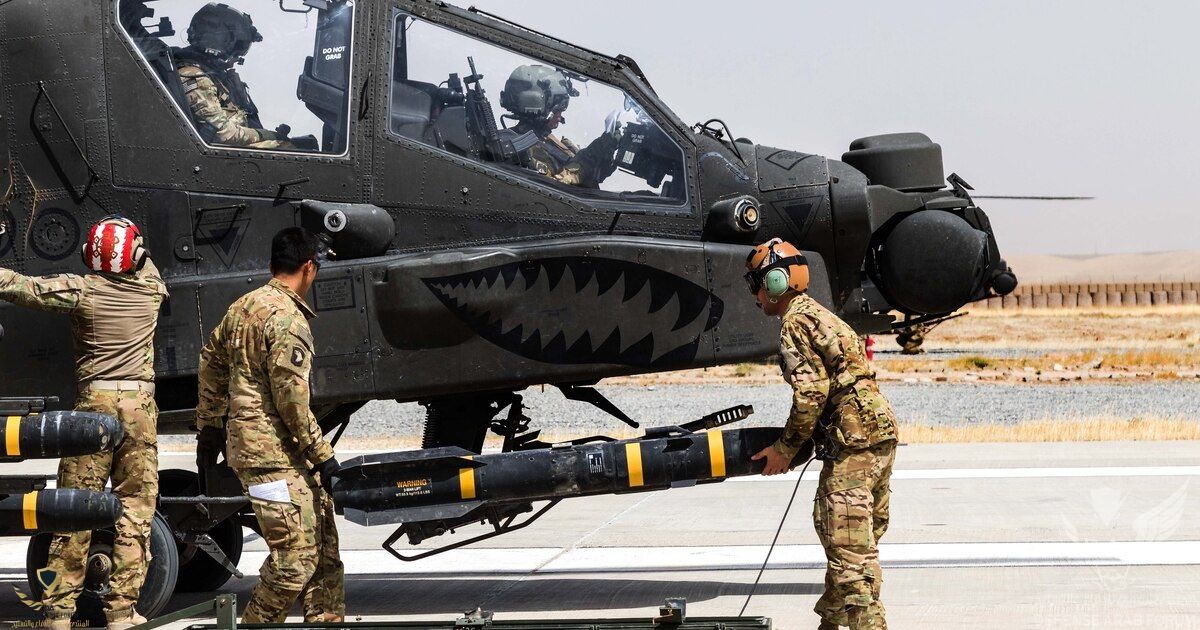

لونغبو رادار تحكم في النيران الذي يكشف كل هذف عل حدى من ثابت ومتحرك ويحدد انظمة الدفاع الجوي المعادية ويصنف كل هذف حسب الأولوية ويشتبك معها بالهيلفاير بخاصية اطلق وانسى ويتوفر على عدة انماط
Ground Targeting Mode

Air targeting Mode
MTM Maritime Targeting Mod







RFI
Radar Frequency Fnterferometr


بفضل APR48B هو نظام استشعار يتكون من 3 اجزاء
sensors /processor/ receiver
يكشف الأخطار الارضية و الجوية التي تعتمد على موجات الرادار بحيث يتتبعها ويصنفها ويمرر المعلومات للونغ بو من أجل اتخاد الإجراءات المناسبة وهو وسيلة ممتازة للوعي الإدراكي

ASE
Aircraft Survivability Equipment


وهي مجموع حزمة الحرب الإلكترونية تتكون من عدة اجزاء تعمل في تناسق تام يتكون من
RWR /LwS /CMWS / ICMD
RWR
نوع AN/APR 39
LWS
نوع AN/AVR2B

CMWS نَوع AN/AAR57 يستطيع كشف طلقات رصاص وليس صواريخ فقط
ثم ICMD
نبدئ ب ICMD
Infra-red Countermeasure Dispenser
هو نظام اتوماتيكي مرتبط بأنطمة الحرب الإلكترونية يعمل ضد العدائيات المعتادة الارضية و الجوية ب اطلاق الإجراءات المضادة

CMWS

Common Missile Warning Systems

هو نظام تحذير وتتبع صواريخ جوجو و ارض جو ومايميزه انه يستطيع تتبع طلقات البنادق و مضادات الطيران التقليدية والاكثر من هذا يوجه مدفع الاباتشي بشكل اتوماتيكي لمصدر النيران
LWS
Laser Warning System

وهو نظام يشعر الطيار فور تصويب انظمة ليزرية عليه ب فضل مستشعرات تغطي المروحية بالكامل وتقوم هذه المستشعرات بتجميع المعلومات وعرضها فورا علي طيار
بقي RWR.
Radar warning Receiver الكل يعرفه

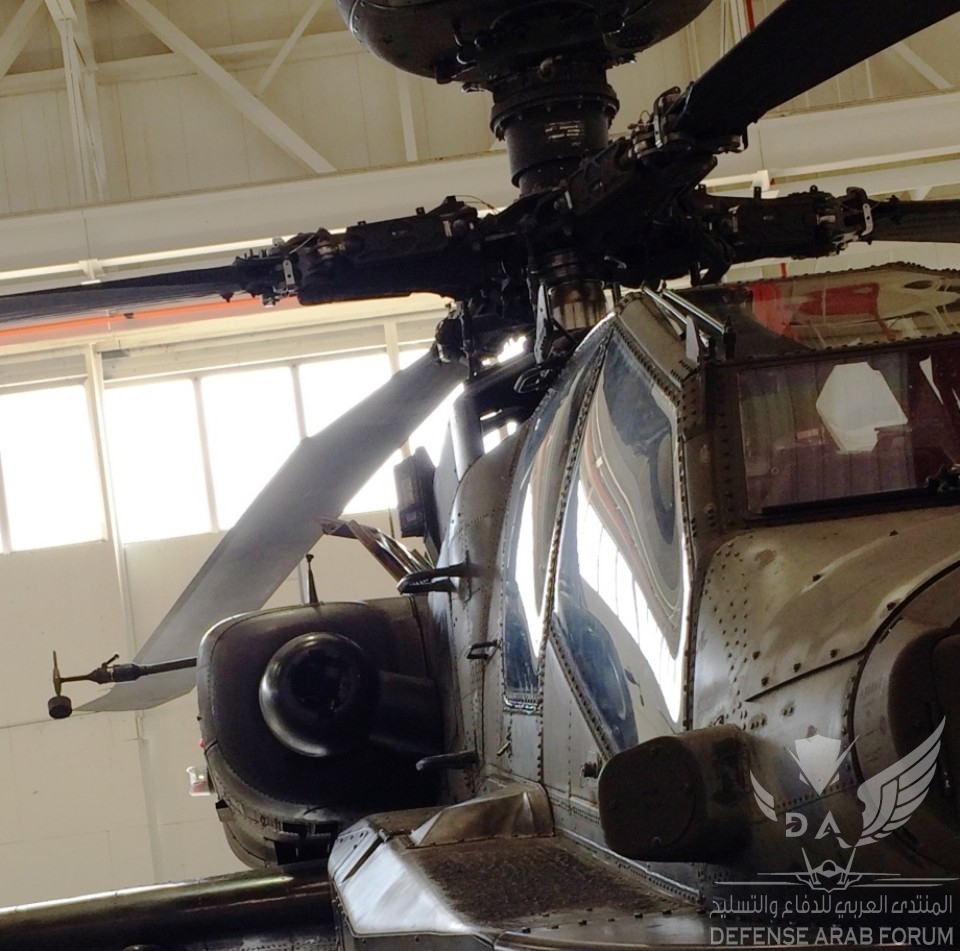

دائما مع survivability ونتحدث عن CMRB
Composite Material Rotor Blade

شفرات المروحية تتكون من مَواد التالية





هذا يعطينا مقاومة تامة لطلقات من عيار 23mm مع قابلية مناورة جد عالية
نظام
HUMS
Health&Usage Monitoring System

وهو نظام يتركز على مجموعة من المستشعرات يعطي للطيار المعلومات الكافية للحالة الميكانيكية للمروحية وكل انظمتها التي تشتغل ليبقى الطيار على وعي تام بقدرات مروحيته اثناء المهمات

ونأتي لل MUMT
Manned-Unmanned Teaming

هذه التقنية الفريدة والتي هي مازالت خيال علمي بالنسبة لمروحيات هجومية أخرى تم تطويرها انطلاقا من التجربة الأفغانية والعراقيةتعطي الطيار القابلية التامة للتحكم في طائرات بدون طيار والاستفادة بشكل مباشر من كافة المعلومات التي تقدمها خاصة في مجال ISR بحيث قبل ان يصل الطيار للهذف تكون عنده كافة المعلومات عن الاهذاف المنتظرة وطبيعة ارض المعركة

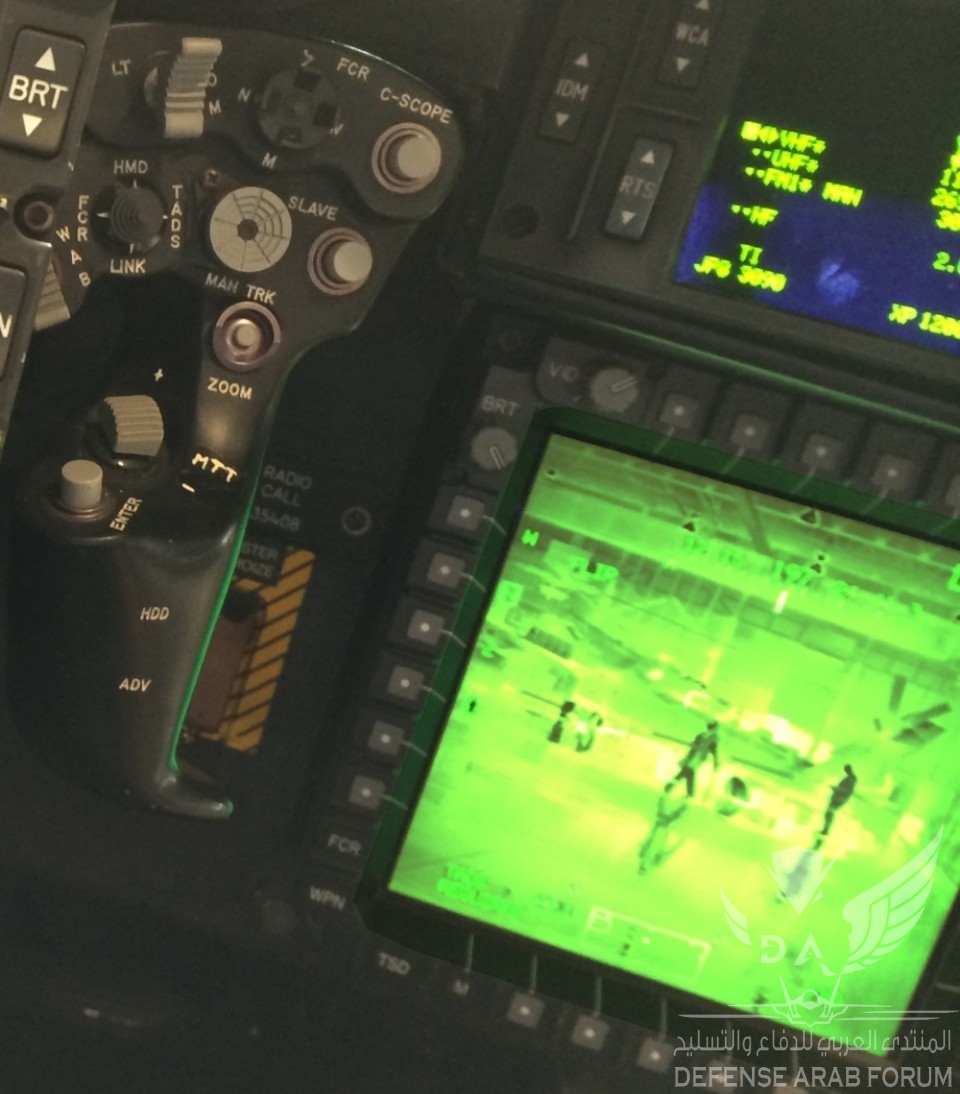

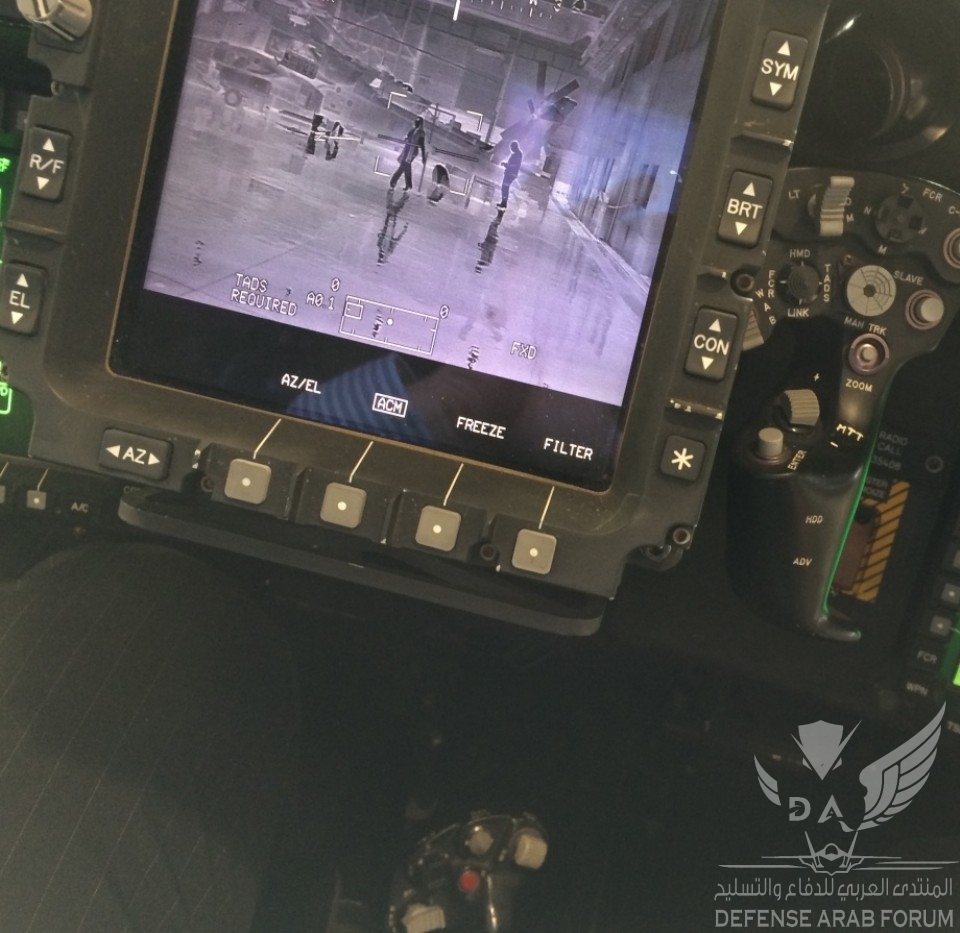

MTADS يتكون من M-NSA و M-DSA











إبلاغ تحرير


moroccan4ever

صقور الدفاع
إنضم
23 أغسطس 2011
المشاركات
8,867
التفاعلات
23,754 13 0
الدولة
Morocco
نتفهم غضب اسبانيا هاته الايام ههههه, والقادم اروع هههه اصبروا قليلا


Damnful

عضو
إنضم
26 مارس 2019
المشاركات
1,757
التفاعلات
4,641 4 0
الدولة
Morocco
تحفة هذه المروحية، الارملة السوداء. هل تم الاستقرار على اي تمويه ستاتي به.


Moroccan Sniper

⛥ FAR ⛥
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
23 يوليو 2008
المشاركات
16,879
التفاعلات
50,275 112 0
الدولة
Morocco
خيار مميز جدا ومرعب اختارته القوات الملكية الجوية

المروحية المغربية ستمتاز ايضا ب MTM نمط القتال البحري الى جانب MUMT للتحكم بالدرون ستتمتع بقدرات عالية في انتظار صفقة الدرون المرافق لها


الأميرال

Kara Kuzgun
إنضم
18 ديسمبر 2008
المشاركات
17,882
التفاعلات
33,415 39 0
المروحية المغربية ستمتاز ايضا ب MTM نمط القتال البحري الى جانب MUMT للتحكم بالدرون ستتمتع بقدرات عالية في انتظار صفقة الدرون المرافق لها

هذا سبب اضافة 12 أخرى +24 ؟ تخصيصها للمهام البحرية


Moroccan Sniper

⛥ FAR ⛥
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
23 يوليو 2008
المشاركات
16,879
التفاعلات
50,275 112 0
الدولة
Morocco
تحفة هذه المروحية، الارملة السوداء. هل تم الاستقرار على اي تمويه ستاتي به.
في الغالب ستكون بلون DRAK GREEN مثل الامريكية



Moroccan Sniper

⛥ FAR ⛥
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
23 يوليو 2008
المشاركات
16,879
التفاعلات
50,275 112 0
الدولة
Morocco
هذا سبب اضافة 12 أخرى +24 ؟ تخصيصها للمهام البحرية
الاباتشي الجديدة فيها 3 انماط

Ground Targeting Mode
Air targeting Mode
MTM Maritime Targeting Mod

اختر ما يناسبك حسب المهمة 12 المتبقين ايضا نفس الشيئ لا توجد اباتشي مخصصة للبحر يكفي ان تغير النمط


الرمز

عضو
إنضم
14 سبتمبر 2010
المشاركات
2,089
التفاعلات
4,789 20 0
الدولة
Saudi Arabia
بالتوفيق للمغرب مروحية NO1

تستحق كل المال الذي يدفع فيها ...

إنضم
20 أكتوبر 2018
المشاركات
358
التفاعلات
972 6 0
الدولة
Morocco
اضافة رائعة لقواتنا الجوية
اتمنى تفعيل ١٢ المتبقية ان شاء الله
