شتان بين مشاركاتك الضعيفه عديمة المعلومات و المصادر و المليئة بالـ"سوالف" وبين مشاركات الاعضاء.
شف شف الي "فشلت" وش تسوي
وهذي وهي فاشلة على قولتك,لو ماهي فاشلة وش بتسوي ?
معركة النجف 2003 ....فشل مثير للجدل لمروحية الاباتشي
- بادئ الموضوع ALGERIAN SU57
- تاريخ البدء
شف شف الي "فشلت" وش تسوي
وهذي وهي فاشلة على قولتك,لو ماهي فاشلة وش بتسوي ?
- إنضم
- 18 مايو 2013
- المشاركات
- 11,847
- التفاعل
في المصادر الأمريكية تمت تسمية منطقة العملية ب "كربلاء" وعليه نلتزم بما ورد في المصدر خصوصا عند النقل ومن باب الأمانة العلمية !!!!
- إنضم
- 22 أكتوبر 2019
- المشاركات
- 681
- التفاعل
- الدولة
هو يريد ان يلعب لعبة قديمة وسادجةلماذا اذن تضع F22 raptor في معرفك ام انك مغسول بالبروباغاندا الامريكية ؟
يعطيك صورة معرف بالاسلحة الامريكية تم يمدح في الاسلحة الروسية لان ربما بلده تستخدمها
وبهده الطريقة سيتبت انه محايد هههههه
اليأس وما يفعل بالناس
- إنضم
- 6 مارس 2015
- المشاركات
- 6,776
- التفاعل
- الدولة
نمتلك +95 كما هو واضح بعد البحث
والصفقة الجديدة لا نعلم كم الأعداد صراحة@حميد707
: صفقة اباتشي E اضافية للمملكة العربية السعودية ..
Grant Turnbull@GrantTurnbull_ Boeing has been awarded a $3.27bn FMS contract modification for additional AH-64E Apaches to Saudi Arabia, DoD just announced في تغريدة المحرر الشهير Grant Turnbull ,, حصلت بوينج على عقد بقيمة 3.27 مليار دولار لتعديل العقد لزيادة اعداد الاباتشي السعودية من فئة...
المجموع بشكل كامل 94 مروحية خسرنا منها مروحيتين
- إنضم
- 21 ديسمبر 2019
- المشاركات
- 1,862
- التفاعل
- الدولة
منقول عن القيصر الروماني
صمم النظام PRESIDENT-S او كما يعرف ايضا ب L370 Vitebsk على اساس نظام مساعدة دفاعية مخصص لحماية الطائرات والمروحيات القتالية Helicopter Integrated Defensive Aids System من الصواريخ المضادة للطائرات الردارية والحرارية على حد سواء ....مبدء عمل النظام هو الي بالكامل Fully automatic كما يمكن ان يعمل بالانماط النصف الية واليدوية ....طبيعة عمل النظام هي الكشف وتحديد نوع التهديدات_ تحذير الطاقم _تنشيط الاجراءت المضادة _وتقديم التوصية للقيام بمناورة الهروب المناسبة من خلال عرض مستوى التهديد ضمن شاشة العرض وعن طريق الاشارات الصوتية ,,,

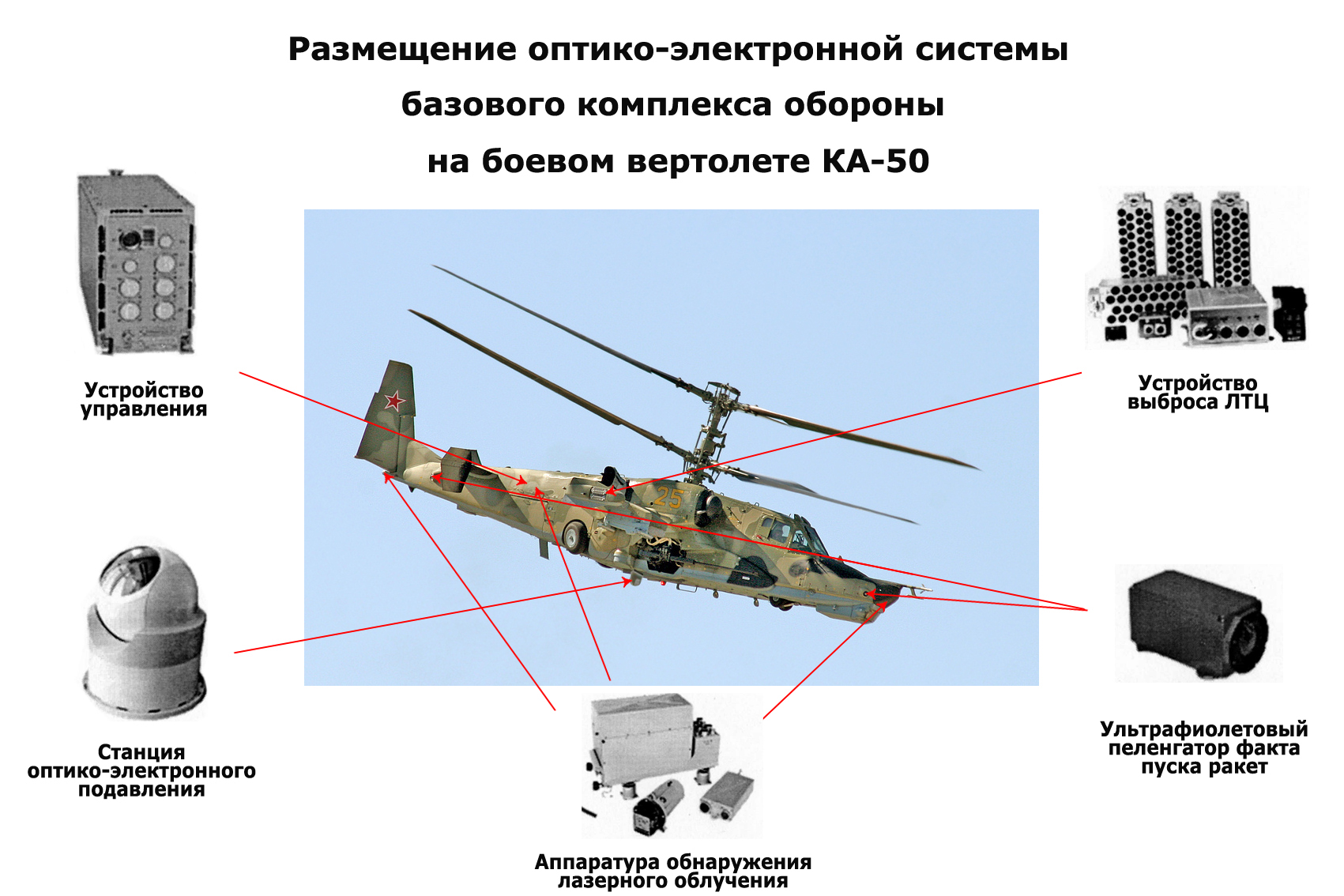

يتكون النظام من :
1: نظام L370-01 module وهو كمبيوتر النظام والمهام واهم عنصر في المنظومة ,,,هو عبارة عن كمبيوتر رقمي لادارة النظام يقوم بادراة وتلقي وصهر البيانات من المجسات المدمجة في المروحية LWS _MAWS_RWR وعرض البيانات على الطيار و اتخاذ التدابير التلقائية اللازمة المتعلقة بتفعيل اجراءت التشويش المضادة generates commands for jamming devices and provides information to the
pilot
2: نظام L140 Otklik laser warning receiver او LWS هو نظام مصمم بشكل اساسي لتحديد اطباق انظمة laser designators and rangefinders على المروحية ففي حال اطباق هذه الانظمة على المروحية لاستهدافها يقوم الجهاز بتحذير الطاقم بوجود حالة تهديد بالاطباق والتحضير لنشر وتفعيل الاجراءت المضادة... النظام يوفر تغطية ب360 درجة عمودية و90 درجة افقية كما يمكن ان يعمل في الحيز الترددي 0.4-1.1 µm ويقوم بتحديد مكان انطلاق التهديد ونوعيته وعرض احداثيات واتجاهه مصدر البث على شاشة العرض الخاصة بالمنظومة ,,,,
3 : نظام L-150 "Pastel" radar-warning receiver او RWR هو نسخة مشتقة من نسخ Pastel المركبة على مقاتلات الفلانكر ...النظام مصمم لتحذير من اطباق انظمة الردار للصواريخ والمقاتلات والدفاعات الجوية وتحديد نوعية التهديد وطبيعته واحداثيات مصدر التهديد وتصنيفها حسب اولويات الخطورة ,,النظام يعمل في الحيز الترددي G-J band الموجة 4-20 GHz النظام له القدرة على التقاط الموجات التي تعمل ضمن النمط pulse-Doppler و continuous-wave signals وهو يوفر تغطية لمساحة تقدر ب 360x 60 ° تمنحه القدرة على اكتشاف الاهداف بمسافة اكبر ب 20 بالمائة من المسافة التي يمكن لردارات العدو من التقاط المروحية ,,,

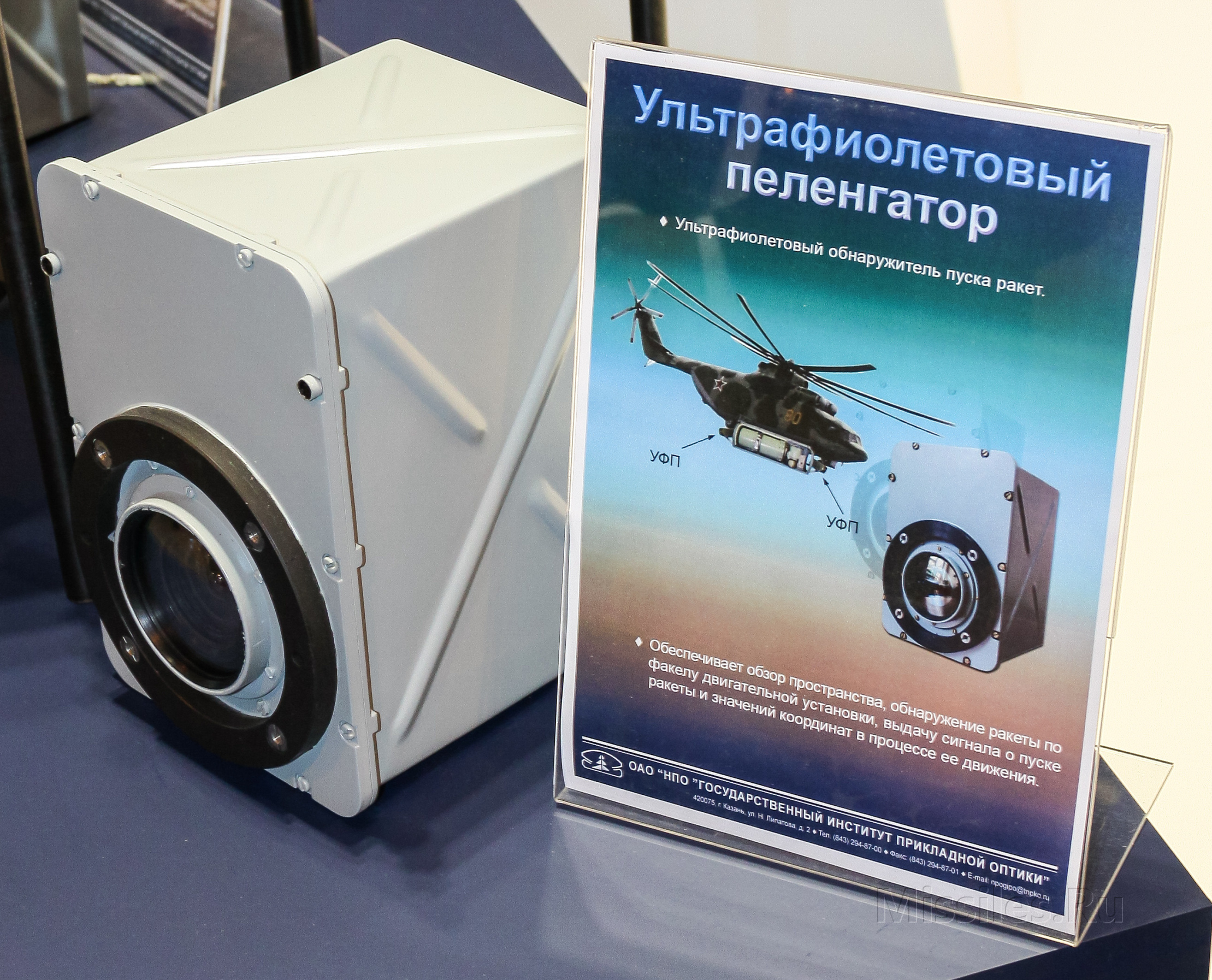

4 : نظام L-136 Mak-UFM او IR missile-approach warning هو نظام مستشعر سالب مصمم للتحذير من اقتراب الصواريخ العاملة بالاشعة تحت الحمراء IR النظام هو الاول من نوعه الذي يركب على المروحيات الروسية وهو مشتق من انظمة السو 24 _34 ...النظام يكتشف صورايخ ايغلا وستريلا من مدى 10 كلم وصواريخ السايدوندر والارشر من مدى 30_50 كلم النظام يكتشف الاهداف ويحدد انواعها ومسارها عن طريق تتبع الاشعة الفوق البنفسجية والحمراء المنبعثة من محركات الصاروخ
5 : نظام active radar jammer L370-3 هو نظام قيد التجريب والمعلومات عنه قليلة لم يتم وضعه الى الان في اي مروحية روسية بصفة عملياتية وهو مصمم بالاساس للتشويش على البواحث الردارية للصواريخ و ردارات المقاتلات والدفاعات الارضية ,,,النظام هو عبارة عن نظام تشويش مدمج integrated self protection Jammer يعمل في النطاق الترددي G-J band وهو يعمل بتزامن مع L150 "Pastel" RWR حيث يعمل هذا الاخير على تحديد مصدر التهديدات ونوعيتها فيما يقوم نظام L370-3 بتشويش على ترددتها

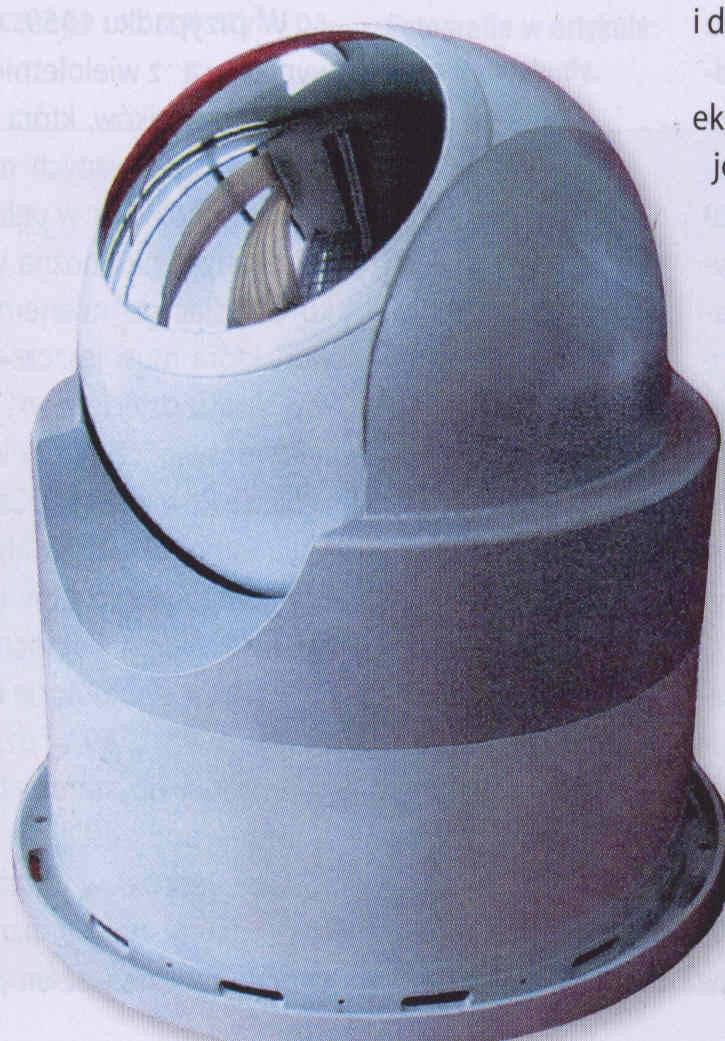

6 : نظام L370-5 active electro-optical jammer وهو ركيزة النظام الاساسية وهو عبارة عن برج turret مجهز بنظام تشويش يولد موجات طاقة عالية التركيز من الاشعة تحت الحمراء والفوق بنفسجية او اللليزر عالي الطاقة باتجاه باحث الصاروخ تقوم باعمائه وتضليله عن الهدف الحقيقي النظام يغطي زاوية تقدر ب 360 درجة افقية و90 درجة عمودية,,,النظام مصمم في الاساس لتشويش على الصواريخ الحرارية للاجيال الحديثة التي لا تتاثر بواحثها باجراءت التشويش المضادة التقليدية وتستخدم خاصية بواحث thermal imaging seekers التي تقوم بالاطباق على الطيف الحراري او الصورة الحرارية للهدف دون التاثر بشعلات الحرارية المضادة,,,لذا يتم استخدام هذا النوع من انظمة التشويش التي تقوم بتركيز موجات IR عالية الطاقة او الليزر عالي الطاقة solide state laser مباشرتا باتجاه الهدف لاعمائه عن الهدف الفعلي وتضليله او حرفه عن مساره
النظام مركب على مروحية KA 52 و Mi-171SH

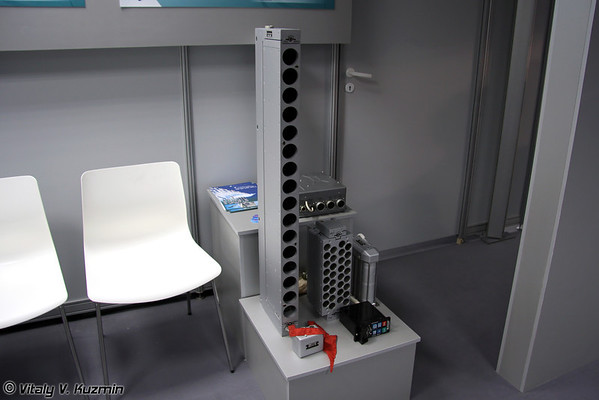

7: سابعا هو نظام cmds UV-26 chaff/flare dispensers وهو نظام اجراءت مضادة تقليدي ناثر للشعلات و الرقائق على حد سواء وهو ايضا عبارة نظام modular subsystem يعمل عن طريق دمجه مع باقي عناصر منظومة المساعدة الدفاعية MAWS _rwr_lws ,,,,الخ والتي سبق ذكرها مهمته الاساسية هي نثر الشعلات الحرارية او الرقائق بهدف التشويش على التهديدات التي تتعرض لها المنصة بعد ان يتم اكتشافها وتحديد انوعها بواسطة باقي مجسات المنظمومة ,,يبقى نظام كغيره من نظم الاجراءت المضادة التقلييدية الناثرة للشعلات والرقائق cmds فعال اليوم ضد فقط اجيال معينة من التهديدات تلك التي لا تزال تتاثر بوسائط التشويش البدائية لذا يتم اليوم الاهتمام اكثر بوسائط التشويش الناشطة المضادة للرادر و IR على حد سواء

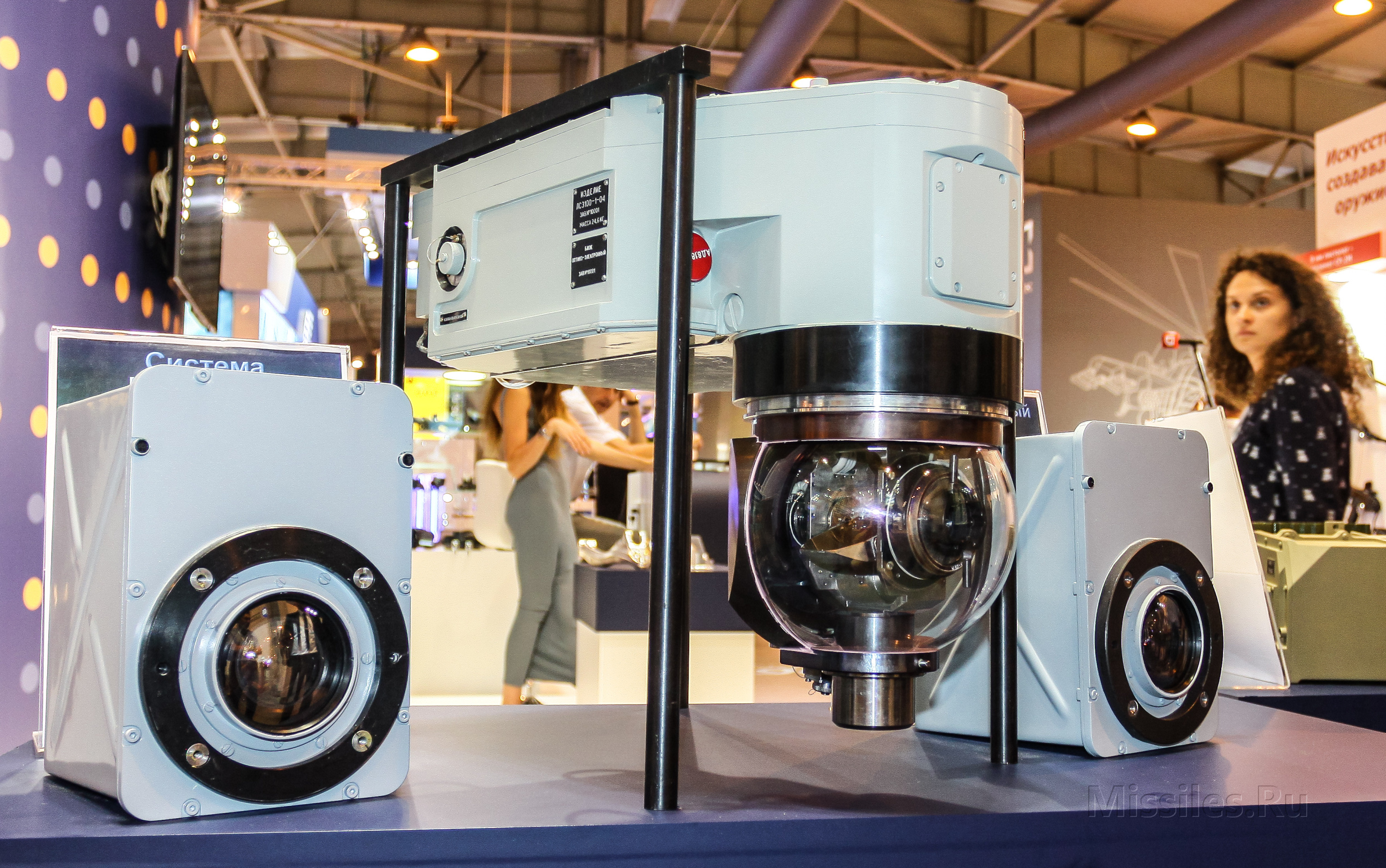

احدث الانظمة الخاصة بمجمع PRESIDENT-S COMPLEX الذي عرضتها شركة NII Ekran في معرض ارميا 2015 هي نظام MAWS الجديد المعروف باسم L370-2-02S ونظام التشويش او الاعماء الليزري solide state laser jammer المعروف باسم LSZ100-1-04 ,,,الاهم في الامر ان التجيهزات الحديثة مخصصة ايضا لتركيب على طائرات النقل او المقاتلات مستقبلا ضمن حزمة نظام PRESIDENT-S وغالبا ستكون كجزء من منظومة المساعدة الدفاعية الخاصة بنظام Vitebsk-25 للحرب الالكترونية الخاص بسو 25 sm3
L370-2-02S
LSZ100-1-04

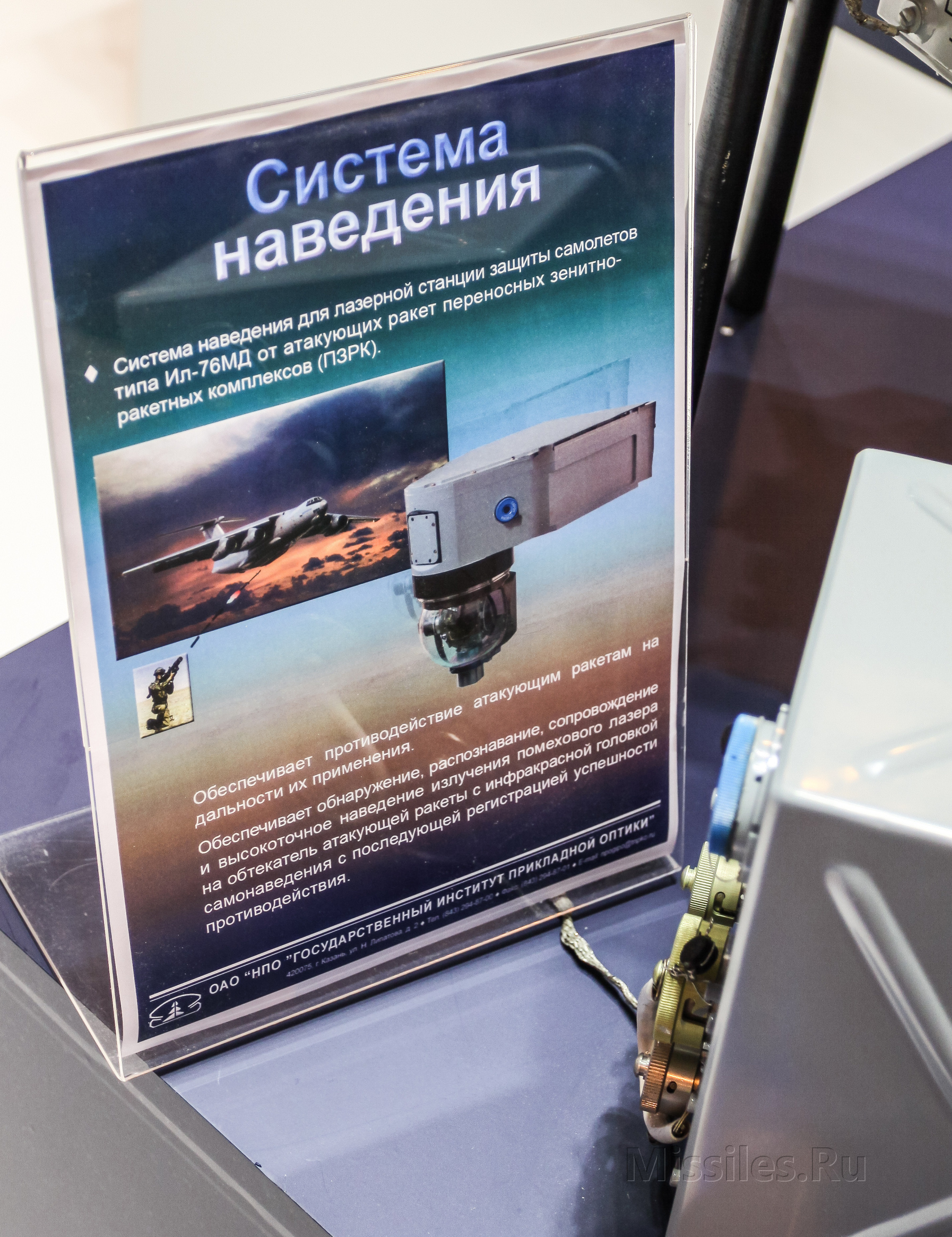

مقال عن laser ecm الجديد الخاص بمنظومة PRESIDENT-S والذي بخلاف المنظومة الاقدم L370-5 يستخدم الليزر عالي طاقة solid state laser للتشويش بدل اشعة IR_UV عالية الطاقة,,
اهم ما جاء في المقال انه نظام جديد عرض عام 2013 اول مرة ,,عرض لتركيب على مروحيات Mi-28NE التصديرية وباقي مروحيات وطائرات النقل الروسية كجزء من منظومة PRESIDENT-S ,,للنظام القدرة على العمل كجزء من منظومة PRESIDENT-S او يمكن تركيبة ضمن اي منظومة DIRCM اخرى ,,,

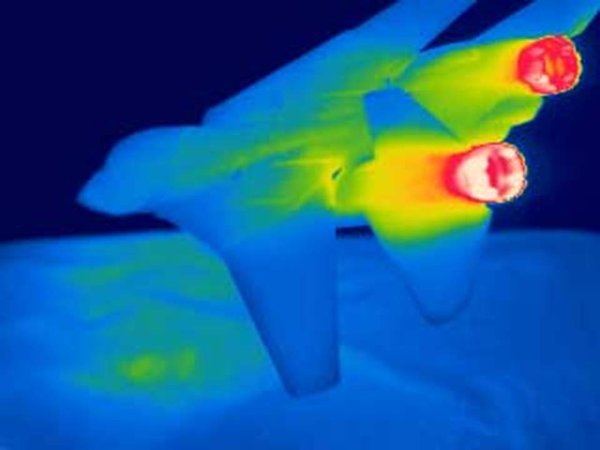

More than 90% of all aircraft lost in armed conflict over the past 25 years have been downed by heat-seeking missiles, primarily those launched from man-portable (MANPADS), shoulder-fired launchers. These highly mobile, low-tech, point-and-shoot weapons are used by the militaries across the world, as well as by many terrorist groups.
Conventional infrared countermeasures, including flares and lamp-based directional infrared countermeasures (DIRCM), have little to no effect against the latest MANPADS designs. Only laser-based electro-optical countermeasures provide reliable and effective protection against current and future heat-seeking threats.
One such system, which is debuting at MAKS this year, has been developed by Ekran Research Institute, a subsidiary of Russia’s Radioelectronic Technologies Concern. Intended for installation on light helicopters, including the export version of the Mil Mi-28NE gunship, it is a structural part of the President-S multifunction DIRCM system, which was presented at the previous MAKS exhibition in 2011.
The laser system weighs 64 kg, has 360° azimuth and 90° elevation coverage. It comprises a solid-state laser, an optical-mechanical unit with a single transmitter, and a control and power unit. The variant being demonstrated at MAKS 2013 is intended for internal installation. The system’s open architecture allows for its integration with DIRCM, as well and for autonomous operation in conjunction with a dedicated missile warning system
صمم النظام PRESIDENT-S او كما يعرف ايضا ب L370 Vitebsk على اساس نظام مساعدة دفاعية مخصص لحماية الطائرات والمروحيات القتالية Helicopter Integrated Defensive Aids System من الصواريخ المضادة للطائرات الردارية والحرارية على حد سواء ....مبدء عمل النظام هو الي بالكامل Fully automatic كما يمكن ان يعمل بالانماط النصف الية واليدوية ....طبيعة عمل النظام هي الكشف وتحديد نوع التهديدات_ تحذير الطاقم _تنشيط الاجراءت المضادة _وتقديم التوصية للقيام بمناورة الهروب المناسبة من خلال عرض مستوى التهديد ضمن شاشة العرض وعن طريق الاشارات الصوتية ,,,
يتكون النظام من :
1: نظام L370-01 module وهو كمبيوتر النظام والمهام واهم عنصر في المنظومة ,,,هو عبارة عن كمبيوتر رقمي لادارة النظام يقوم بادراة وتلقي وصهر البيانات من المجسات المدمجة في المروحية LWS _MAWS_RWR وعرض البيانات على الطيار و اتخاذ التدابير التلقائية اللازمة المتعلقة بتفعيل اجراءت التشويش المضادة generates commands for jamming devices and provides information to the
pilot
2: نظام L140 Otklik laser warning receiver او LWS هو نظام مصمم بشكل اساسي لتحديد اطباق انظمة laser designators and rangefinders على المروحية ففي حال اطباق هذه الانظمة على المروحية لاستهدافها يقوم الجهاز بتحذير الطاقم بوجود حالة تهديد بالاطباق والتحضير لنشر وتفعيل الاجراءت المضادة... النظام يوفر تغطية ب360 درجة عمودية و90 درجة افقية كما يمكن ان يعمل في الحيز الترددي 0.4-1.1 µm ويقوم بتحديد مكان انطلاق التهديد ونوعيته وعرض احداثيات واتجاهه مصدر البث على شاشة العرض الخاصة بالمنظومة ,,,,
3 : نظام L-150 "Pastel" radar-warning receiver او RWR هو نسخة مشتقة من نسخ Pastel المركبة على مقاتلات الفلانكر ...النظام مصمم لتحذير من اطباق انظمة الردار للصواريخ والمقاتلات والدفاعات الجوية وتحديد نوعية التهديد وطبيعته واحداثيات مصدر التهديد وتصنيفها حسب اولويات الخطورة ,,النظام يعمل في الحيز الترددي G-J band الموجة 4-20 GHz النظام له القدرة على التقاط الموجات التي تعمل ضمن النمط pulse-Doppler و continuous-wave signals وهو يوفر تغطية لمساحة تقدر ب 360x 60 ° تمنحه القدرة على اكتشاف الاهداف بمسافة اكبر ب 20 بالمائة من المسافة التي يمكن لردارات العدو من التقاط المروحية ,,,
4 : نظام L-136 Mak-UFM او IR missile-approach warning هو نظام مستشعر سالب مصمم للتحذير من اقتراب الصواريخ العاملة بالاشعة تحت الحمراء IR النظام هو الاول من نوعه الذي يركب على المروحيات الروسية وهو مشتق من انظمة السو 24 _34 ...النظام يكتشف صورايخ ايغلا وستريلا من مدى 10 كلم وصواريخ السايدوندر والارشر من مدى 30_50 كلم النظام يكتشف الاهداف ويحدد انواعها ومسارها عن طريق تتبع الاشعة الفوق البنفسجية والحمراء المنبعثة من محركات الصاروخ
5 : نظام active radar jammer L370-3 هو نظام قيد التجريب والمعلومات عنه قليلة لم يتم وضعه الى الان في اي مروحية روسية بصفة عملياتية وهو مصمم بالاساس للتشويش على البواحث الردارية للصواريخ و ردارات المقاتلات والدفاعات الارضية ,,,النظام هو عبارة عن نظام تشويش مدمج integrated self protection Jammer يعمل في النطاق الترددي G-J band وهو يعمل بتزامن مع L150 "Pastel" RWR حيث يعمل هذا الاخير على تحديد مصدر التهديدات ونوعيتها فيما يقوم نظام L370-3 بتشويش على ترددتها
6 : نظام L370-5 active electro-optical jammer وهو ركيزة النظام الاساسية وهو عبارة عن برج turret مجهز بنظام تشويش يولد موجات طاقة عالية التركيز من الاشعة تحت الحمراء والفوق بنفسجية او اللليزر عالي الطاقة باتجاه باحث الصاروخ تقوم باعمائه وتضليله عن الهدف الحقيقي النظام يغطي زاوية تقدر ب 360 درجة افقية و90 درجة عمودية,,,النظام مصمم في الاساس لتشويش على الصواريخ الحرارية للاجيال الحديثة التي لا تتاثر بواحثها باجراءت التشويش المضادة التقليدية وتستخدم خاصية بواحث thermal imaging seekers التي تقوم بالاطباق على الطيف الحراري او الصورة الحرارية للهدف دون التاثر بشعلات الحرارية المضادة,,,لذا يتم استخدام هذا النوع من انظمة التشويش التي تقوم بتركيز موجات IR عالية الطاقة او الليزر عالي الطاقة solide state laser مباشرتا باتجاه الهدف لاعمائه عن الهدف الفعلي وتضليله او حرفه عن مساره
النظام مركب على مروحية KA 52 و Mi-171SH
7: سابعا هو نظام cmds UV-26 chaff/flare dispensers وهو نظام اجراءت مضادة تقليدي ناثر للشعلات و الرقائق على حد سواء وهو ايضا عبارة نظام modular subsystem يعمل عن طريق دمجه مع باقي عناصر منظومة المساعدة الدفاعية MAWS _rwr_lws ,,,,الخ والتي سبق ذكرها مهمته الاساسية هي نثر الشعلات الحرارية او الرقائق بهدف التشويش على التهديدات التي تتعرض لها المنصة بعد ان يتم اكتشافها وتحديد انوعها بواسطة باقي مجسات المنظمومة ,,يبقى نظام كغيره من نظم الاجراءت المضادة التقلييدية الناثرة للشعلات والرقائق cmds فعال اليوم ضد فقط اجيال معينة من التهديدات تلك التي لا تزال تتاثر بوسائط التشويش البدائية لذا يتم اليوم الاهتمام اكثر بوسائط التشويش الناشطة المضادة للرادر و IR على حد سواء
احدث الانظمة الخاصة بمجمع PRESIDENT-S COMPLEX الذي عرضتها شركة NII Ekran في معرض ارميا 2015 هي نظام MAWS الجديد المعروف باسم L370-2-02S ونظام التشويش او الاعماء الليزري solide state laser jammer المعروف باسم LSZ100-1-04 ,,,الاهم في الامر ان التجيهزات الحديثة مخصصة ايضا لتركيب على طائرات النقل او المقاتلات مستقبلا ضمن حزمة نظام PRESIDENT-S وغالبا ستكون كجزء من منظومة المساعدة الدفاعية الخاصة بنظام Vitebsk-25 للحرب الالكترونية الخاص بسو 25 sm3
L370-2-02S
LSZ100-1-04
مقال عن laser ecm الجديد الخاص بمنظومة PRESIDENT-S والذي بخلاف المنظومة الاقدم L370-5 يستخدم الليزر عالي طاقة solid state laser للتشويش بدل اشعة IR_UV عالية الطاقة,,
اهم ما جاء في المقال انه نظام جديد عرض عام 2013 اول مرة ,,عرض لتركيب على مروحيات Mi-28NE التصديرية وباقي مروحيات وطائرات النقل الروسية كجزء من منظومة PRESIDENT-S ,,للنظام القدرة على العمل كجزء من منظومة PRESIDENT-S او يمكن تركيبة ضمن اي منظومة DIRCM اخرى ,,,
More than 90% of all aircraft lost in armed conflict over the past 25 years have been downed by heat-seeking missiles, primarily those launched from man-portable (MANPADS), shoulder-fired launchers. These highly mobile, low-tech, point-and-shoot weapons are used by the militaries across the world, as well as by many terrorist groups.
Conventional infrared countermeasures, including flares and lamp-based directional infrared countermeasures (DIRCM), have little to no effect against the latest MANPADS designs. Only laser-based electro-optical countermeasures provide reliable and effective protection against current and future heat-seeking threats.
One such system, which is debuting at MAKS this year, has been developed by Ekran Research Institute, a subsidiary of Russia’s Radioelectronic Technologies Concern. Intended for installation on light helicopters, including the export version of the Mil Mi-28NE gunship, it is a structural part of the President-S multifunction DIRCM system, which was presented at the previous MAKS exhibition in 2011.
The laser system weighs 64 kg, has 360° azimuth and 90° elevation coverage. It comprises a solid-state laser, an optical-mechanical unit with a single transmitter, and a control and power unit. The variant being demonstrated at MAKS 2013 is intended for internal installation. The system’s open architecture allows for its integration with DIRCM, as well and for autonomous operation in conjunction with a dedicated missile warning system
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
- إنضم
- 12 يوليو 2008
- المشاركات
- 6,782
- التفاعل
راجع مشاركتي قبل ان تتهمني بشي انا لم اقله ، انا ذكرت لك ان صاروخ الهيلفاير لديه نسخ كثيره منها الننجا وهو صاروخ سيتم استبداله في المستقبل بصاروخ JAGM علي الأباتشي.
- إنضم
- 12 يوليو 2008
- المشاركات
- 6,782
- التفاعل

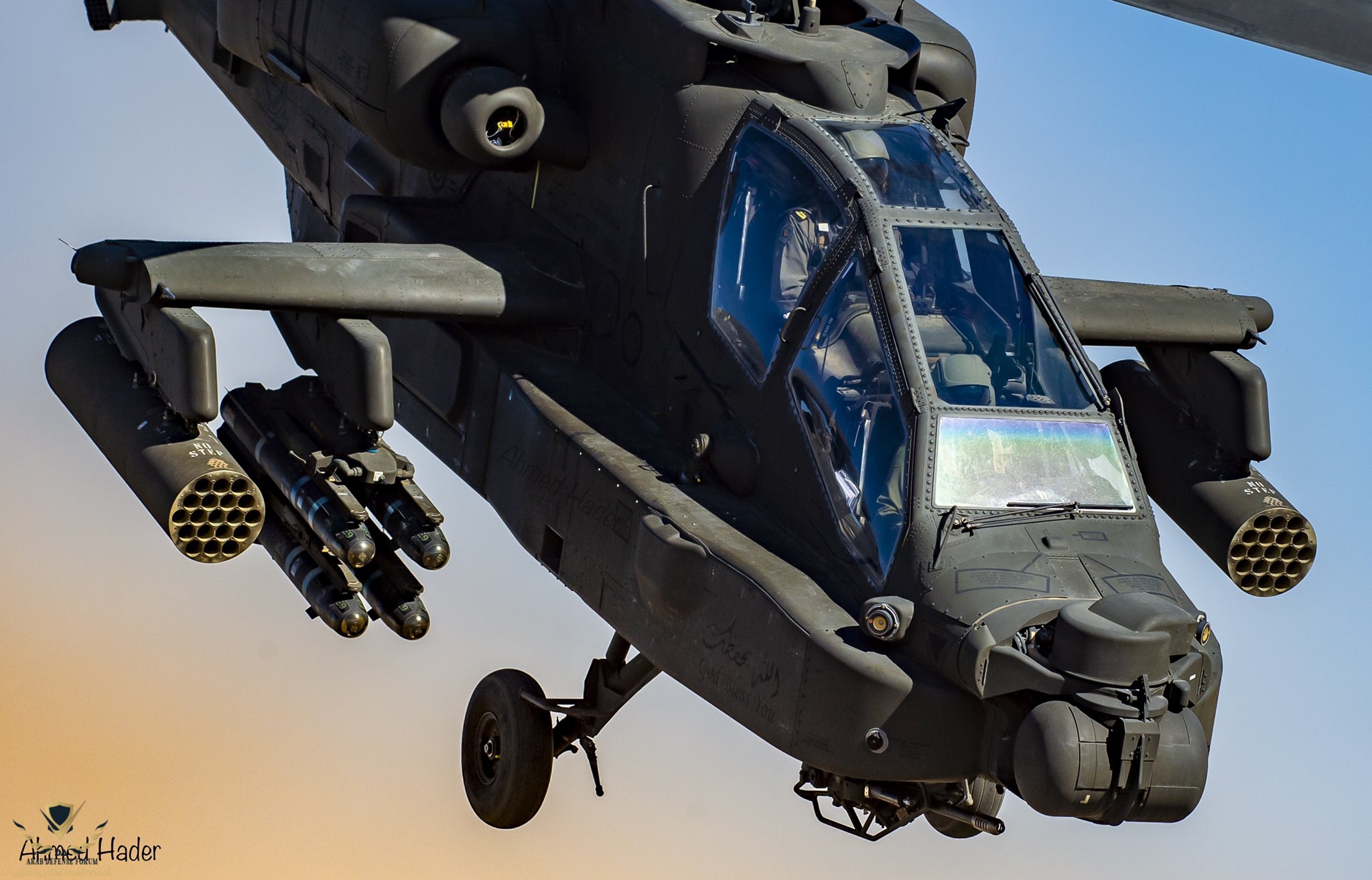

الكلام من شركه بوينج التي تصنع مروحيه الأباتشي

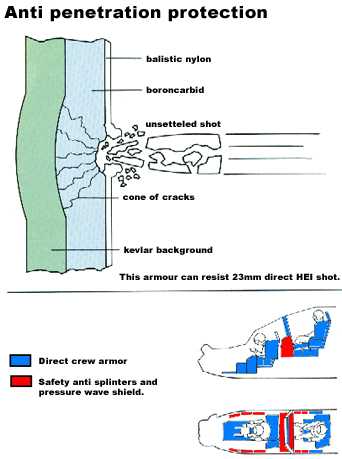

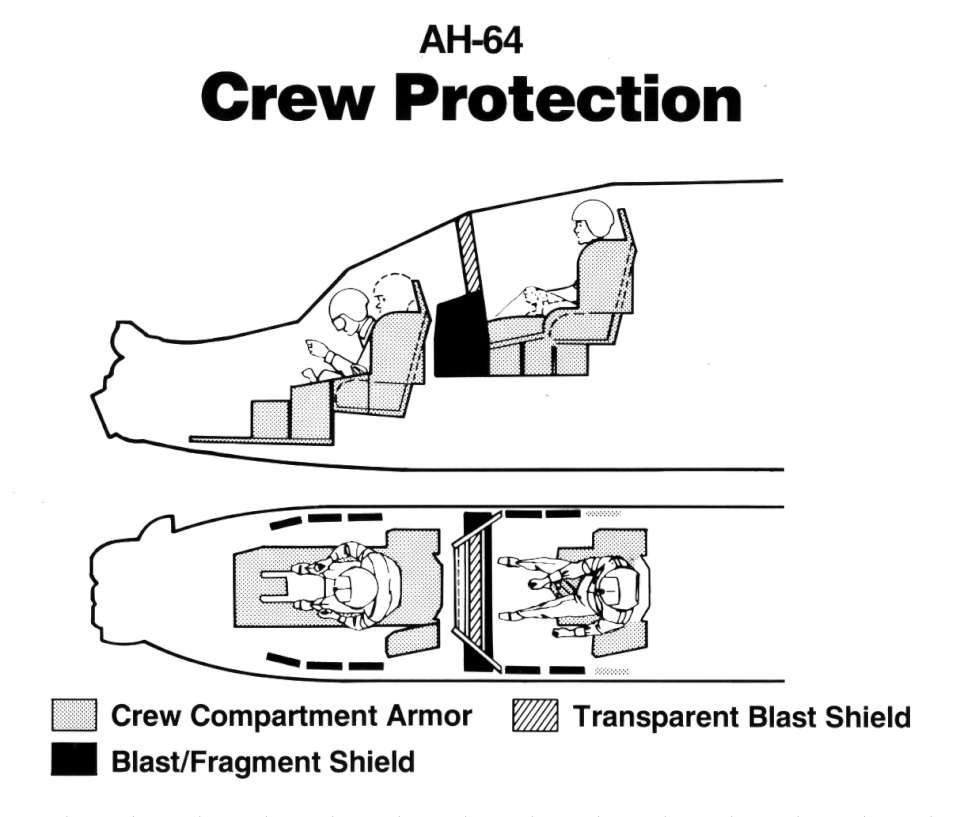

The Apache is heavily armored on all sides. Some areas are also surrounded by
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
soft armor for extra protection. The cockpit is protected by layers of reinforced armor and
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
. According to
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
, every part of the helicopter can survive 12.7-mm rounds, and vital engine and rotor components can withstand 23-mm fire.The area surrounding the cockpit is designed to deform during collision, but the cockpit canopy is extremely rigid. In a crash, the deformation areas work like the crumple zones in a car -- they absorb a lot of the impact force, so the collision isn't as hard on the crew. The pilot and gunner seats are outfitted with heavy Kevlar armor, which also absorbs the force of impact. With these advanced systems, the crew has an excellent chance of surviving a crash.
- إنضم
- 15 يوليو 2009
- المشاركات
- 9,153
- التفاعل
- الدولة
- إنضم
- 28 فبراير 2020
- المشاركات
- 12,881
- التفاعل
- الدولة
حسب بعض التسريبات أن المروحية الروسية MI28 كان ادائها سيء جداً جداً في سوريا وفشلت تماماً في اداء مهماتها في معركتي تدمر وحمص
- إنضم
- 22 أكتوبر 2019
- المشاركات
- 681
- التفاعل
- الدولة
كيف يعمل نضام التشويش على مصدر الليزرمنقول عن القيصر الروماني
صمم النظام PRESIDENT-S او كما يعرف ايضا ب L370 Vitebsk على اساس نظام مساعدة دفاعية مخصص لحماية الطائرات والمروحيات القتالية Helicopter Integrated Defensive Aids System من الصواريخ المضادة للطائرات الردارية والحرارية على حد سواء ....مبدء عمل النظام هو الي بالكامل Fully automatic كما يمكن ان يعمل بالانماط النصف الية واليدوية ....طبيعة عمل النظام هي الكشف وتحديد نوع التهديدات_ تحذير الطاقم _تنشيط الاجراءت المضادة _وتقديم التوصية للقيام بمناورة الهروب المناسبة من خلال عرض مستوى التهديد ضمن شاشة العرض وعن طريق الاشارات الصوتية ,,,
يتكون النظام من :
1: نظام L370-01 module وهو كمبيوتر النظام والمهام واهم عنصر في المنظومة ,,,هو عبارة عن كمبيوتر رقمي لادارة النظام يقوم بادراة وتلقي وصهر البيانات من المجسات المدمجة في المروحية LWS _MAWS_RWR وعرض البيانات على الطيار و اتخاذ التدابير التلقائية اللازمة المتعلقة بتفعيل اجراءت التشويش المضادة generates commands for jamming devices and provides information to the
pilot
2: نظام L140 Otklik laser warning receiver او LWS هو نظام مصمم بشكل اساسي لتحديد اطباق انظمة laser designators and rangefinders على المروحية ففي حال اطباق هذه الانظمة على المروحية لاستهدافها يقوم الجهاز بتحذير الطاقم بوجود حالة تهديد بالاطباق والتحضير لنشر وتفعيل الاجراءت المضادة... النظام يوفر تغطية ب360 درجة عمودية و90 درجة افقية كما يمكن ان يعمل في الحيز الترددي 0.4-1.1 µm ويقوم بتحديد مكان انطلاق التهديد ونوعيته وعرض احداثيات واتجاهه مصدر البث على شاشة العرض الخاصة بالمنظومة ,,,,
3 : نظام L-150 "Pastel" radar-warning receiver او RWR هو نسخة مشتقة من نسخ Pastel المركبة على مقاتلات الفلانكر ...النظام مصمم لتحذير من اطباق انظمة الردار للصواريخ والمقاتلات والدفاعات الجوية وتحديد نوعية التهديد وطبيعته واحداثيات مصدر التهديد وتصنيفها حسب اولويات الخطورة ,,النظام يعمل في الحيز الترددي G-J band الموجة 4-20 GHz النظام له القدرة على التقاط الموجات التي تعمل ضمن النمط pulse-Doppler و continuous-wave signals وهو يوفر تغطية لمساحة تقدر ب 360x 60 ° تمنحه القدرة على اكتشاف الاهداف بمسافة اكبر ب 20 بالمائة من المسافة التي يمكن لردارات العدو من التقاط المروحية ,,,
4 : نظام L-136 Mak-UFM او IR missile-approach warning هو نظام مستشعر سالب مصمم للتحذير من اقتراب الصواريخ العاملة بالاشعة تحت الحمراء IR النظام هو الاول من نوعه الذي يركب على المروحيات الروسية وهو مشتق من انظمة السو 24 _34 ...النظام يكتشف صورايخ ايغلا وستريلا من مدى 10 كلم وصواريخ السايدوندر والارشر من مدى 30_50 كلم النظام يكتشف الاهداف ويحدد انواعها ومسارها عن طريق تتبع الاشعة الفوق البنفسجية والحمراء المنبعثة من محركات الصاروخ
5 : نظام active radar jammer L370-3 هو نظام قيد التجريب والمعلومات عنه قليلة لم يتم وضعه الى الان في اي مروحية روسية بصفة عملياتية وهو مصمم بالاساس للتشويش على البواحث الردارية للصواريخ و ردارات المقاتلات والدفاعات الارضية ,,,النظام هو عبارة عن نظام تشويش مدمج integrated self protection Jammer يعمل في النطاق الترددي G-J band وهو يعمل بتزامن مع L150 "Pastel" RWR حيث يعمل هذا الاخير على تحديد مصدر التهديدات ونوعيتها فيما يقوم نظام L370-3 بتشويش على ترددتها
6 : نظام L370-5 active electro-optical jammer وهو ركيزة النظام الاساسية وهو عبارة عن برج turret مجهز بنظام تشويش يولد موجات طاقة عالية التركيز من الاشعة تحت الحمراء والفوق بنفسجية او اللليزر عالي الطاقة باتجاه باحث الصاروخ تقوم باعمائه وتضليله عن الهدف الحقيقي النظام يغطي زاوية تقدر ب 360 درجة افقية و90 درجة عمودية,,,النظام مصمم في الاساس لتشويش على الصواريخ الحرارية للاجيال الحديثة التي لا تتاثر بواحثها باجراءت التشويش المضادة التقليدية وتستخدم خاصية بواحث thermal imaging seekers التي تقوم بالاطباق على الطيف الحراري او الصورة الحرارية للهدف دون التاثر بشعلات الحرارية المضادة,,,لذا يتم استخدام هذا النوع من انظمة التشويش التي تقوم بتركيز موجات IR عالية الطاقة او الليزر عالي الطاقة solide state laser مباشرتا باتجاه الهدف لاعمائه عن الهدف الفعلي وتضليله او حرفه عن مساره
النظام مركب على مروحية KA 52 و Mi-171SH
7: سابعا هو نظام cmds UV-26 chaff/flare dispensers وهو نظام اجراءت مضادة تقليدي ناثر للشعلات و الرقائق على حد سواء وهو ايضا عبارة نظام modular subsystem يعمل عن طريق دمجه مع باقي عناصر منظومة المساعدة الدفاعية MAWS _rwr_lws ,,,,الخ والتي سبق ذكرها مهمته الاساسية هي نثر الشعلات الحرارية او الرقائق بهدف التشويش على التهديدات التي تتعرض لها المنصة بعد ان يتم اكتشافها وتحديد انوعها بواسطة باقي مجسات المنظمومة ,,يبقى نظام كغيره من نظم الاجراءت المضادة التقلييدية الناثرة للشعلات والرقائق cmds فعال اليوم ضد فقط اجيال معينة من التهديدات تلك التي لا تزال تتاثر بوسائط التشويش البدائية لذا يتم اليوم الاهتمام اكثر بوسائط التشويش الناشطة المضادة للرادر و IR على حد سواء
احدث الانظمة الخاصة بمجمع PRESIDENT-S COMPLEX الذي عرضتها شركة NII Ekran في معرض ارميا 2015 هي نظام MAWS الجديد المعروف باسم L370-2-02S ونظام التشويش او الاعماء الليزري solide state laser jammer المعروف باسم LSZ100-1-04 ,,,الاهم في الامر ان التجيهزات الحديثة مخصصة ايضا لتركيب على طائرات النقل او المقاتلات مستقبلا ضمن حزمة نظام PRESIDENT-S وغالبا ستكون كجزء من منظومة المساعدة الدفاعية الخاصة بنظام Vitebsk-25 للحرب الالكترونية الخاص بسو 25 sm3
L370-2-02S
LSZ100-1-04
مقال عن laser ecm الجديد الخاص بمنظومة PRESIDENT-S والذي بخلاف المنظومة الاقدم L370-5 يستخدم الليزر عالي طاقة solid state laser للتشويش بدل اشعة IR_UV عالية الطاقة,,
اهم ما جاء في المقال انه نظام جديد عرض عام 2013 اول مرة ,,عرض لتركيب على مروحيات Mi-28NE التصديرية وباقي مروحيات وطائرات النقل الروسية كجزء من منظومة PRESIDENT-S ,,للنظام القدرة على العمل كجزء من منظومة PRESIDENT-S او يمكن تركيبة ضمن اي منظومة DIRCM اخرى ,,,
More than 90% of all aircraft lost in armed conflict over the past 25 years have been downed by heat-seeking missiles, primarily those launched from man-portable (MANPADS), shoulder-fired launchers. These highly mobile, low-tech, point-and-shoot weapons are used by the militaries across the world, as well as by many terrorist groups.
Conventional infrared countermeasures, including flares and lamp-based directional infrared countermeasures (DIRCM), have little to no effect against the latest MANPADS designs. Only laser-based electro-optical countermeasures provide reliable and effective protection against current and future heat-seeking threats.
One such system, which is debuting at MAKS this year, has been developed by Ekran Research Institute, a subsidiary of Russia’s Radioelectronic Technologies Concern. Intended for installation on light helicopters, including the export version of the Mil Mi-28NE gunship, it is a structural part of the President-S multifunction DIRCM system, which was presented at the previous MAKS exhibition in 2011.
The laser system weighs 64 kg, has 360° azimuth and 90° elevation coverage. It comprises a solid-state laser, an optical-mechanical unit with a single transmitter, and a control and power unit. The variant being demonstrated at MAKS 2013 is intended for internal installation. The system’s open architecture allows for its integration with DIRCM, as well and for autonomous operation in conjunction with a dedicated missile warning system
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
هل يطلق شعاع مستمر على المصدر يتداخل مع شعاع المصدر
ام يطلق دفعة واحدة تدمر الهارد للمصدر
- إنضم
- 2 أكتوبر 2010
- المشاركات
- 11,133
- التفاعل
- الدولة
نريد ان نتناقش لتعم الفائدة :-
اولا : الرحمة لشهدائنا الطياريين الابطال النقيب عبدالمجيد العمري و الملازم سعود الشهري اللهم ارزقهم الفردوس الاعلى واكتب لهم الشهاده
نعود للتعليق ......
في هذا الهجوم والذي تم بمنظومة "Rapier" للدفاع الجوي وهو نظام هربته ايران للخوثه
وهو نظام يستخدم توجيه "Semi-automatic" اي في حاله الاغلاق على الهدف فلاشيئ سوف يفيد المروحية للإفلات
،،،،، هذا يعني ببساطة حتى لو امتلكت الاباتشي السعودية نظام dircm فهذا لايعني انها قادرة على مناورة الصاروخ لكون توجيه الصاروخ ليس بنمط "heat-seeking" ....
..... وكون الطيار الشهيد استطاع المناورة بالمروحية والتحكم بها حتى مع انهيار منظومة الذيل كامله لهو تصرف شجاع .....
اخيرا .....
تساؤل بسيط / لماذا الهند أكبر مشتري للأسلحة الروسية في التاريخ فضلت الاباتشي على المي ٢٨ ؟
..... اجابة السؤال تحكي الكثير .....
وشكراً
اولا : الرحمة لشهدائنا الطياريين الابطال النقيب عبدالمجيد العمري و الملازم سعود الشهري اللهم ارزقهم الفردوس الاعلى واكتب لهم الشهاده
نعود للتعليق ......
في هذا الهجوم والذي تم بمنظومة "Rapier" للدفاع الجوي وهو نظام هربته ايران للخوثه
وهو نظام يستخدم توجيه "Semi-automatic" اي في حاله الاغلاق على الهدف فلاشيئ سوف يفيد المروحية للإفلات
،،،،، هذا يعني ببساطة حتى لو امتلكت الاباتشي السعودية نظام dircm فهذا لايعني انها قادرة على مناورة الصاروخ لكون توجيه الصاروخ ليس بنمط "heat-seeking" ....
..... وكون الطيار الشهيد استطاع المناورة بالمروحية والتحكم بها حتى مع انهيار منظومة الذيل كامله لهو تصرف شجاع .....
اخيرا .....
تساؤل بسيط / لماذا الهند أكبر مشتري للأسلحة الروسية في التاريخ فضلت الاباتشي على المي ٢٨ ؟
..... اجابة السؤال تحكي الكثير .....
وشكراً
التعديل الأخير:
- إنضم
- 18 مايو 2013
- المشاركات
- 11,847
- التفاعل
سؤال إستاذي ابو قحط، ألا تحتوي المروحيات السعودية على نظام إنذار من الكشف الراداري ؟؟؟ الطيار كان يستطيع المناورة أو تشغيل منظومة الإجراءات المضادة لإعماء الصاروخ !!! برجاء التوضيح .
- إنضم
- 2 أكتوبر 2010
- المشاركات
- 11,133
- التفاعل
- الدولة
نظام ال"AN/AAR-47" موجود بالاباتشي السعودية الجديدة من طراز E ..... ولكن بالطراز D لا اعلم
ولكن في حالة الطيار العمري لم يكن هذا النظام سوف يفيد في مواجهة منظومة صواريخ ال"Rapier "
- إنضم
- 19 نوفمبر 2018
- المشاركات
- 6,672
- التفاعل
- الدولة
هل تملك دليل صريح ان النظام المستعمل في هذه الحادثة هو rapier؟
اجابة هذا السؤال هي make in india
الروس خسروا الكثير من الصفقات الهندية لانهم لم يكونوا مستعدين لتوطين صناعة تلك الاسلحة في الهند
ربما هذا هو السبب و الله اعلم
- إنضم
- 28 سبتمبر 2008
- المشاركات
- 5,266
- التفاعل
- الدولة
لاعتقد انها الريبر ابو قحط بل منظومة ارتجاليه سبق وتحدثنا عنها في موضوع منفصلنريد ان نتناقش لتعم الفائدة :-
اولا : الرحمة لشهدائنا الطياريين الابطال النقيب عبدالمجيد العمري و الملازم سعود الشهري اللهم ارزقهم الفردوس الاعلى واكتب لهم الشهاده
نعود للتعليق ......
في هذا الهجوم والذي تم بمنظومة "Rapier" للدفاع الجوي وهو نظام هربته ايران للخوثه
وهو نظام يستخدم توجيه "Semi-automatic" اي في حاله الاغلاق على الهدف فلاشيئ سوف يفيد المروحية للإفلات
،،،،، هذا يعني ببساطة حتى لو امتلكت الاباتشي السعودية نظام dircm فهذا لايعني انها قادرة على مناورة الصاروخ لكون توجيه الصاروخ ليس بنمط "heat-seeking" ....
..... وكون الطيار الشهيد استطاع المناورة بالمروحية والتحكم بها حتى مع انهيار منظومة الذيل كامله لهو تصرف شجاع .....
اخيرا .....
تساؤل بسيط / لماذا الهند أكبر مشتري للأسلحة الروسية في التاريخ فضلت الاباتشي على المي ٢٨ ؟
..... اجابة السؤال تحكي الكثير .....
وشكراً
- إنضم
- 2 أكتوبر 2010
- المشاركات
- 11,133
- التفاعل
- الدولة
بالطبع لا امتلك دليل على انه الرابير ..... ولكن في نفس الوقت انت لاتستطيع ان تنفي انه ليس الرابير
انا انقل رأي خبراء وعسكريين شاهدوا المقطع واستنبطوا من الصور ولكون التمويه على منطقتين بالإضافة لوجود كيبل بين النقطتين (وهذه مواصفات الرابير) بالفيديو وهذا يستبعد تماما ان يكون الصاروخ مانباد
الرابط .... لو سمحت
ههههههههههههه جبتها
