اللوح الطائر Hiller VZ-1 Pawnee

man of peace · 5 أبريل 2020

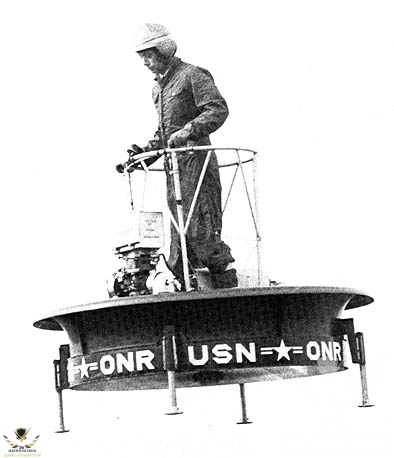

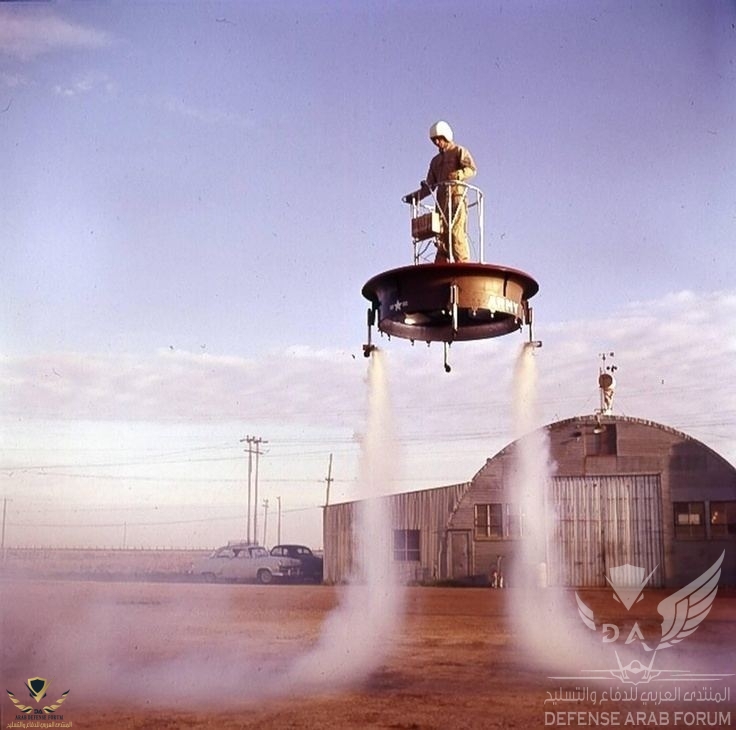

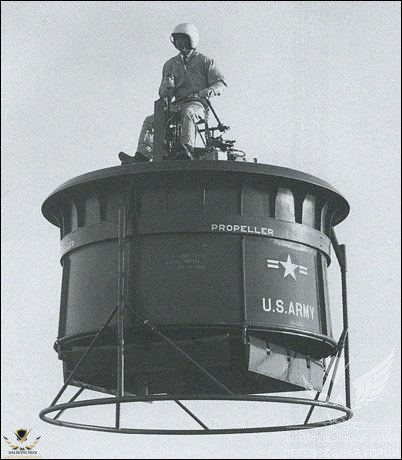

Hiller VZ-1 Pawnee هو لوح طائر امريكي من تصميم شركة Hiller Aircraft لتطوير المروحيات

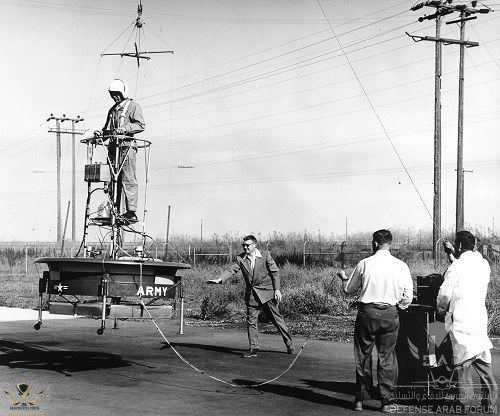

تم تصميم النموذج الاولي سنة 1953 بموجب عقد مع مكتب البحوث البحرية التابع للبحرية الامريكية وطار بنجاح سنة 1955

الفكرة الاولى للوح كانت لمهندس ال aeronotics الامريكي تشارلز زيمرمان في الاربعينات حيث كان اول من فكر في وضع مروحة المروحيات في اسفل لوح طائر وكانت هناك عدة نماذج فاشلة

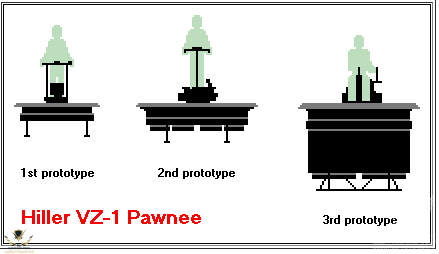

لكن النموذج الناجح هو الذي قامت شركة hiller aircraft company بتصميمه حيث استرعى نظر الجيش الامريكي وقد تم صنع 6 وحدات تجريبية منه (مع الاسف لم يتم انتاج المزيد من الوحدات) 3 من نوع النموذج 1031-A-1 و 3 من النموذج VZ-1 Pawnee الذي تم تصميمه سنة 1956 ويعتبر اكبر من النموذج الاول

خصائص النموذج 1031-A-1

الطاقم: واحد
الحمولة: 185 رطل (84 كجم)
طول القاعدة: (2.54 م)
قطر المحرك: 7 أقدام (2.13 م)
الارتفاع: 7 قدم (2.13 م)
الوزن الفارغ: 370 رطلاً (167.8 كجم)
الوزن الاقصى للإقلاع: 555 رطل (251.7 كجم)
المحرك: محركين Nelson H-56 piston engines لكل واحد قدرة 40 حصان(30 كيلووات)

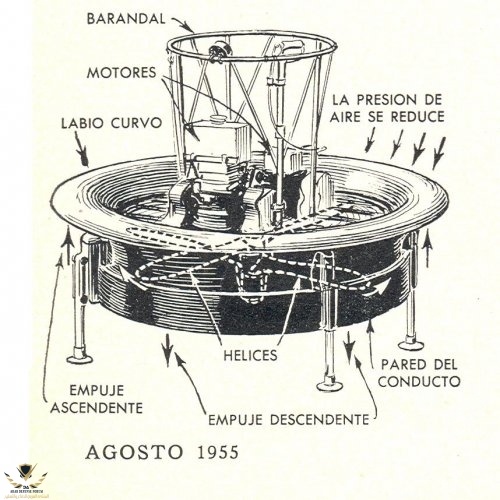

المراوح: مروحتين ألومنيوم بشفرتين حادتين تدور الواحدة عكس دوران الاخرى
ناقل الحركة: Hall-Scott helicopter variant

الأداء

السرعة القصوى: 16 ميلا في الساعة (26 كم / ساعة)
أقصى ارتفاع: 32.8 قدم (10 م)

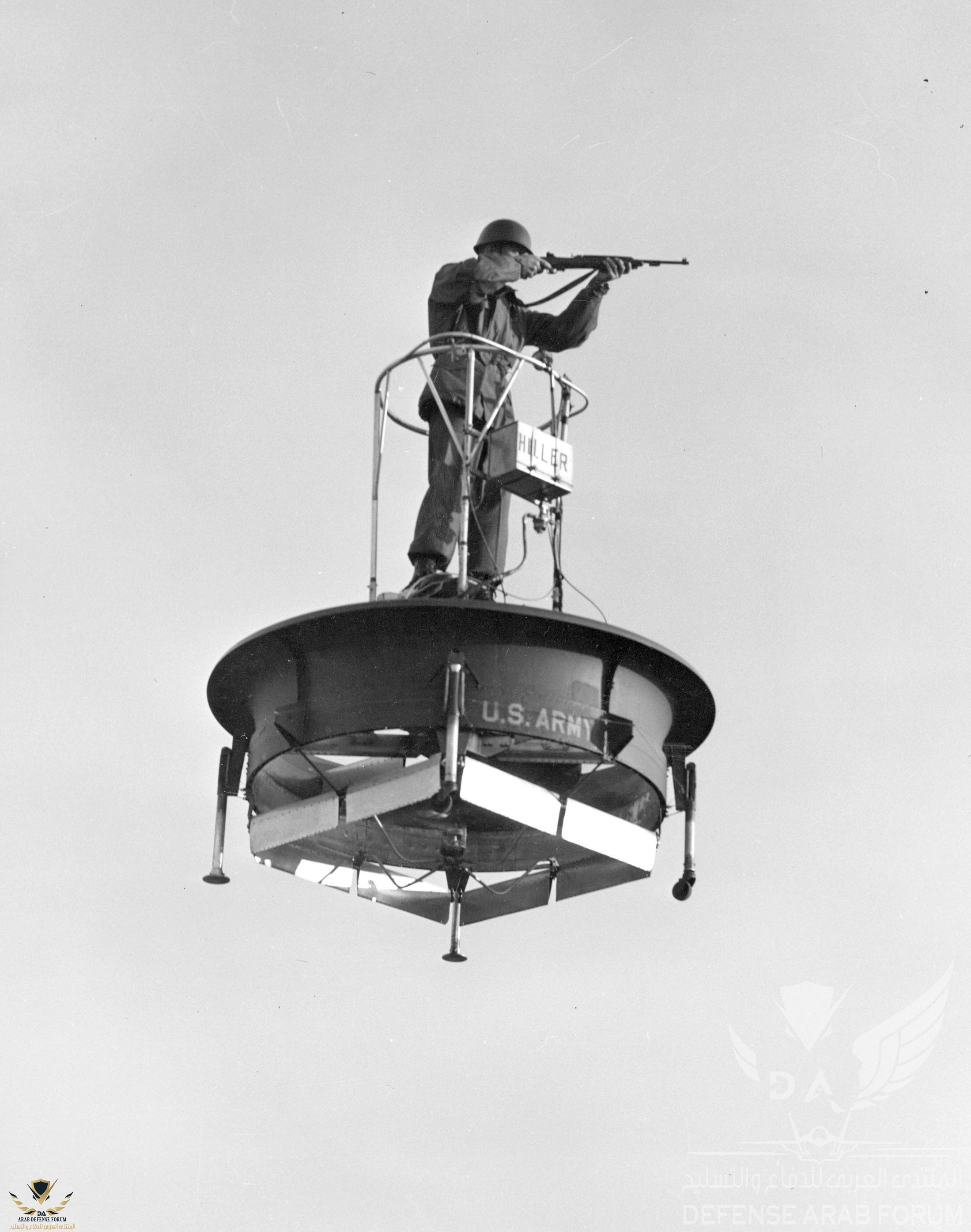

التسليح

الأسلحة العادية للجندي الأمريكي
