المدفع الياباني المجنزر المضاد للطائرات ( Type 87 )

[Saudi silent]

تم تطوير المدفع المضاد للطائرات طراز Type 87 ذاتي الدفع
من قبل شركة ميتسوبيشي للصناعات الثقيلة في منتصف الثمانينيات

النظام الياباني Type 87 لديه الكثير من القواسم المشتركة مع نظام Gepard الألماني
ودخل في الخدمة لدى الجيش الياباني ليتم استبداله بالنظام الأمريكي الأقدم M42 Duster ،

تم تجهيز Type 87 بمدفعين من نوع Oerlikon GDF عيار 35 مم ويتم إنتاج هذا المدفع بترخيص في اليابان
ويبلغ معدل إطلاق النار للسبطانة الواحدة 550 طلقة في الدقيقة





يقوم Type 87 بإطلاق قذائف خارقة للدروع و قذائف حارقة على الأهداف الجوية والأرضية
كما يمكن للنظام الياباني Type 87 إطلاق النار بدقة عالية أثناء الحركة بمدى اقصى ( 12 كم )

تم تجهيز Type 87 بنظام حديث لمكافحة الحرائق
كذلك المركبة مزودة برادارات مراقبة وتتبع ، ونظام تحديد ( صديق ◆ عدو )

يوفر درع المركبة الحماية من المدافع الرشاشة الثقيلة وشظايا قذائف المدفعية
كما يمكن للقوس الأمامي الصمود امام قذائف المدافع الصغيرة

تأتي المركبة مزودة بأنظمة حماية NBC وأنظمة إخماد الحريق الأوتوماتيكية
المركبة بها طاقم مكون من ثلاثة أفراد ، بما في ذلك القائد والمدفعي والسائق





يستخدم النظام الياباني هيكل معدل من الدبابة اليابانية Type 74
وهي تعمل بمحرك ديزل ميتسوبيشي 10ZF بقوة 750 حصان وبسرعة 53 كم/س بنطاق 300 كم

◆ الأبعاد والوزن

● الوزن 44 طن ● الطول 7.62 م ● العرض 3.2 م ●

◆ معلومات عامة

● البلد المصنع اليابان ● دخول الخدمة 1987 ●

【المنتدى العربي للدفاع والتسليح】 ​



[Saudi silent]

اصحاب الوضع الليلي ؟ اي ملاحظات ؟ ​



[أبو يعقوب]

اصحاب الوضع الليلي ؟ اي ملاحظات ؟​

10/10 من كل النواحي سواء الموضوع او لون الخط ?



[Ozone]

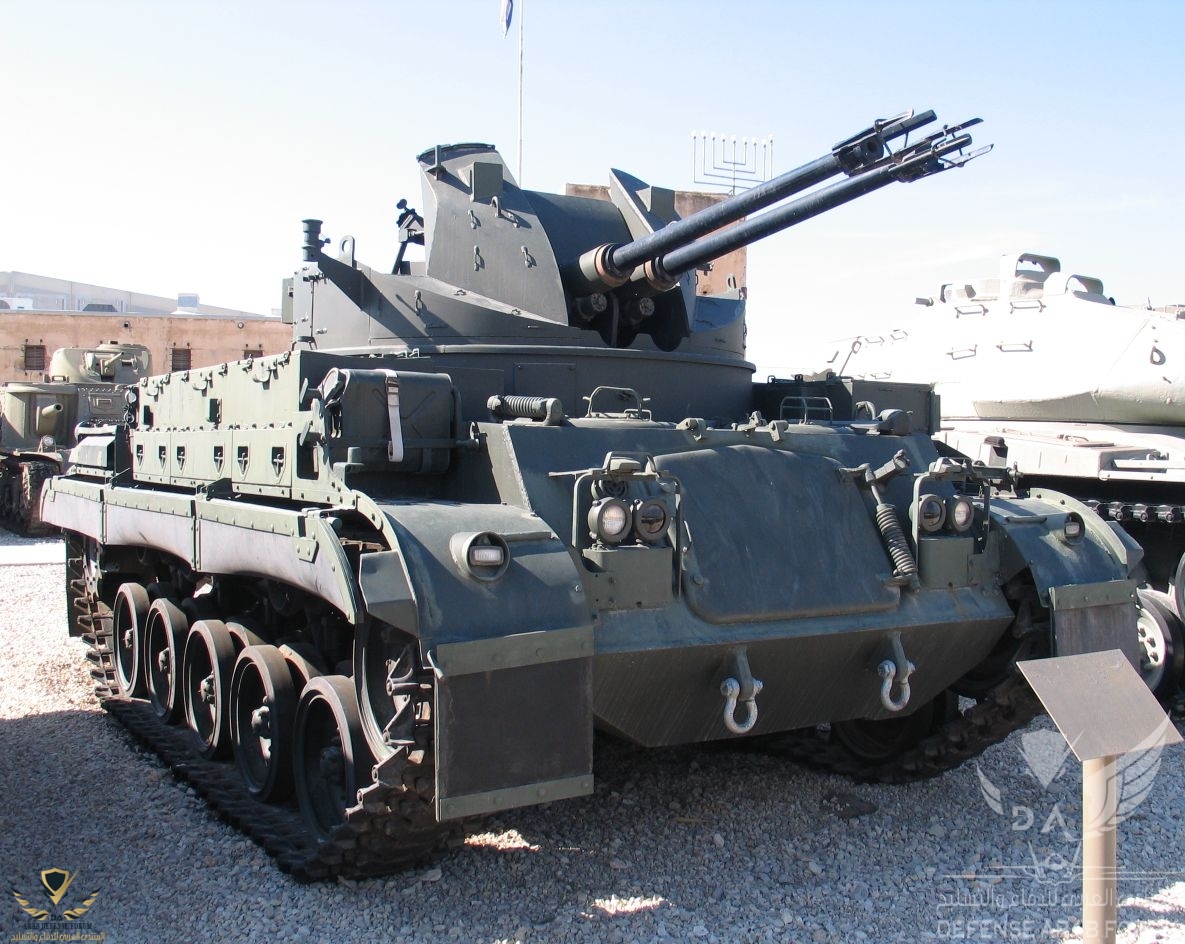

M42 Duster

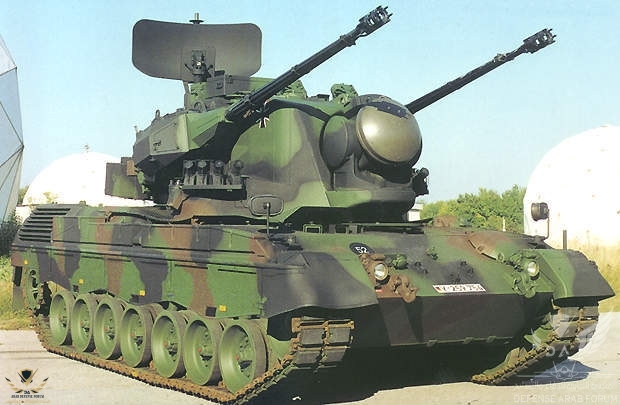

Gepard



[🕒رُبـع سـاعـة🕒]

مبدع كعادتك ..

بنطاق 300 كم

المدى قليل قبل نفاذ الوقود في حال كان يرافق قوات متحركة!



[Saudi silent]

مبدع كعادتك ..


المدى قليل قبل نفاذ الوقود في حال كان يرافق قوات متحركة!

حياك الله اخوي

فعلا ملاحظة جيدة ! مداها يعتبر قليل
مقارنة ببعض الأنظمة الممثالة التي يفوق نطاقها الــ400 كم​



[Ozone]

مبدع كعادتك ..


المدى قليل قبل نفاذ الوقود في حال كان يرافق قوات متحركة!

حياك الله اخوي

فعلا ملاحظة جيدة ! مداها يعتبر قليل
بالنسبة لبعض الأنظمة الممثالة التي يفوق نطاقها الــ400 كم​

عقيدة اليابان العسكرية دفاعيه ولن يرافق ارتال مدرعه او الويه ميكانيكية تتحرك لمسافات طويله غالبا دورة دفاعي للدفاع عن نقطه و ان تحرك ففي نطاق ضيق



[The Night Fury]

كثير من صناعاتهم برخصة من الدول المصدرة للسلاح



[العزيزي]

اصحاب الوضع الليلي ؟ اي ملاحظات ؟​

الشيبان يبيلك تكبر الخط عشر مرات عشان يشوفون



[Saudi silent]

الشيبان يبيلك تكبر الخط عشر مرات عشان يشوفون

والله سويت الي استطعت عليه
حتى اللون غيرته لعيون حقين الوضع الليلي اتمنى يكون واضح لهم ?❤​



[العزيزي]

والله سويت الي استطعت عليه
حتى اللون غيرته لعيون حقين الوضع الليلي اتمنى يكون واضح لهم ?❤​

واخرتها بيقولون خطك ماهو زين



[anwaralsharrad]

فقط للتوضيح، ترجمة fire control system هي نظام التحكم/السيطرة على النيران .



[Saudi silent]

فقط للتوضيح، ترجمة fire control system هي نظام التحكم/السيطرة على النيران .

انظمة إخماد الحريق الأوتوماتيكية

fire suppression systems
​



[Anti-aircraft]

ثبات رائع للآلية اثناء اطلاق النار لا توجد اية اهتزازات للبرج
ايضا شد انتباهي مكان وجود رادار النيران واستقلالية دورانه عن دوران البرج هذه الميزة بالذات هامة للغاية في زيادة المدى الفعال للاشتباك واصابة الهدف حيث ان الرادار يمكن ان يبقى مصوبا باتجاه الهدف تماما بينما يدور البرج تنفيذا لحسابات التسبيق لتلاقي المقذوف مع الهدف
الاسئلة الهامة الآن هي هل رادار المراقبة ثلاثي الابعاد وماهي امكانياته ؟
رادار قيادة النيران ماهي قدراته على مقاومة التشويش والاطباق على الاهداف الصغيرة والسريعة ؟​



[الصباح]

موضوع جميل كعادتك
بس مافهمت كلامك عن دخوله الخدمة واستبداله بالنظام الامريكي


ودخل في الخدمة لدى الجيش الياباني ليتم استبداله بالنظام الأمريكي الأقدم M42 Duster

هل تقصد ان الامريكي بديل له
ام انه هو بديل الامريكي



[🕒رُبـع سـاعـة🕒]

موضوع جميل كعادتك
بس مافهمت كلامك عن دخوله الخدمة واستبداله بالنظام الامريكي


ودخل في الخدمة لدى الجيش الياباني ليتم استبداله بالنظام الأمريكي الأقدم M42 Duster

هل تقصد ان الامريكي بديل له
ام انه هو بديل الامريكي

هو بديل للنظام الأمريكي الأقدم M42 Duster ؛
كان الأولى تُكتَب ليتم إستبدال النظام الأمريكي الأقدم به
أو ليتم إحلاله "إدخاله" كبديل للنظام الأمريكي الأقدم M42 Duster .



[aburawan7]

هذا السلاح جدا مميز وقاتل

لو دمج معه نظام صاروخي بمدى جيد
وتشاركي مع الرادارات الأرضية



[Jabbber]

لو يتم تجهيزه لصاروخي ستينغر



[Jabbber]

اصحاب الوضع الليلي ؟ اي ملاحظات ؟​

أعتقد جماعه الوضع النهاري يعانون من مشكله ما في اللون



[Jabbber]

مدى الطلقات تصل الى 12كلم؟
