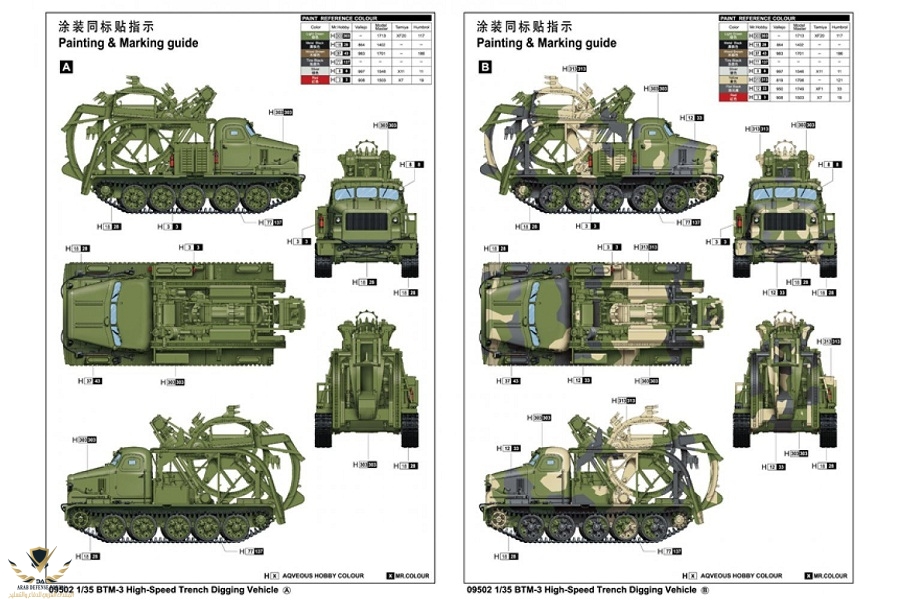

BTM-3 هي آلة حفر خنادق سوفيتية الصنع وهي تعتمد على الجرار الثقيل (AT-T) بدأ إنتاج BTM-3 في عام 1957.
تم استخدامها رسميًا على أنها " آلة حفر خنادق عالية السرعة " وتم استعمالها من قبل وحدات المشاة الآلية
كما تم تصدير
BTM-3 إلى حلفاء السوفييت.

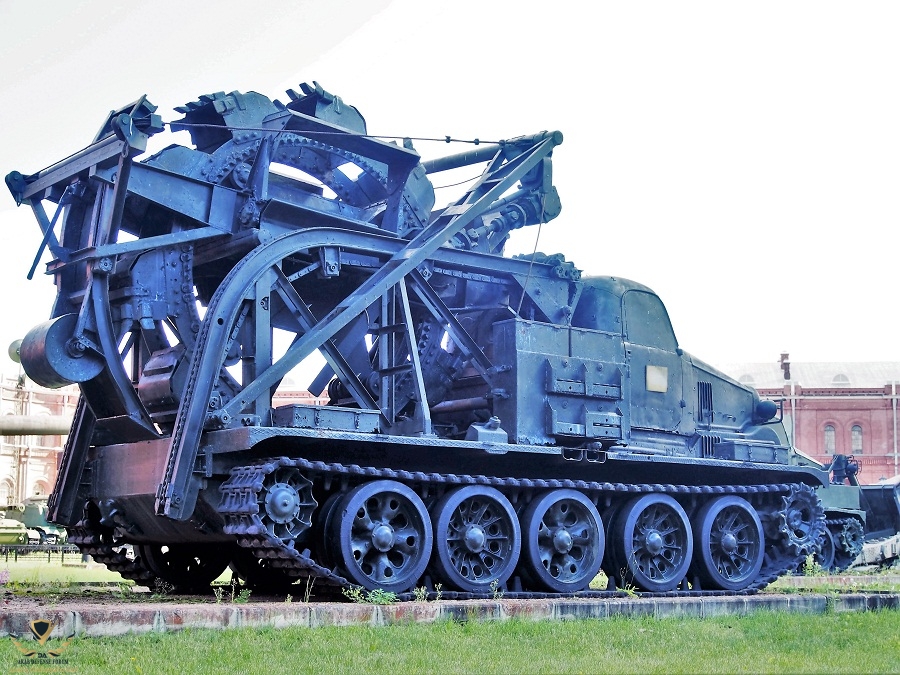

BTM_ditch-trenching_machine,_Быстроходная_траншейная_машина_(БТМ),_Artillery_museum,_Saint-Pet...jpg


أثبتت آلة حفر الخنادق هذه أنها متينة وذات موثوقية عالية على الرغم من طبيعتها العسكرية
الا انه تم استخدام الآلة

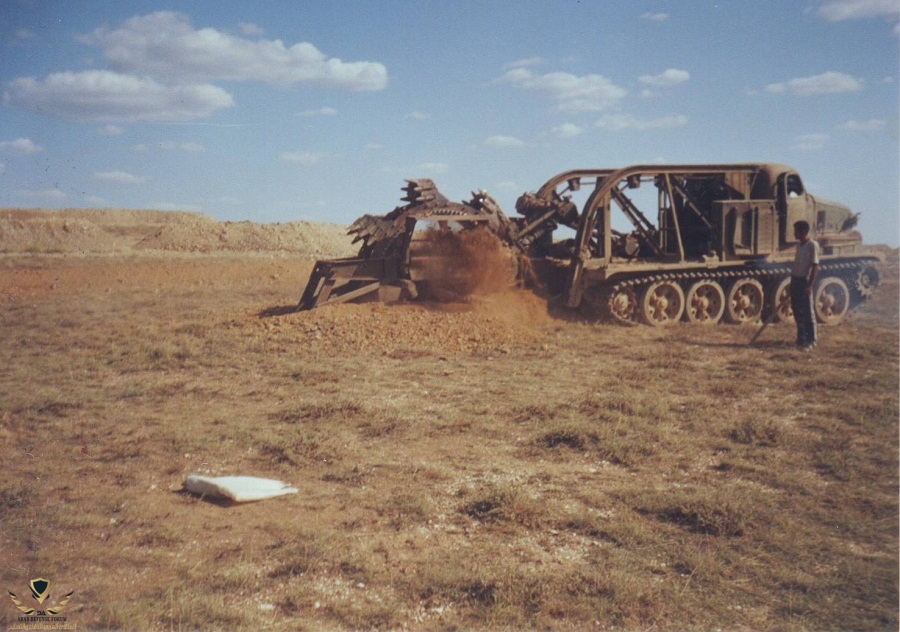

BTM-3 ايضا من قبل المدنيين لحفر الخنادق والمصارف وقنوات الاتصال

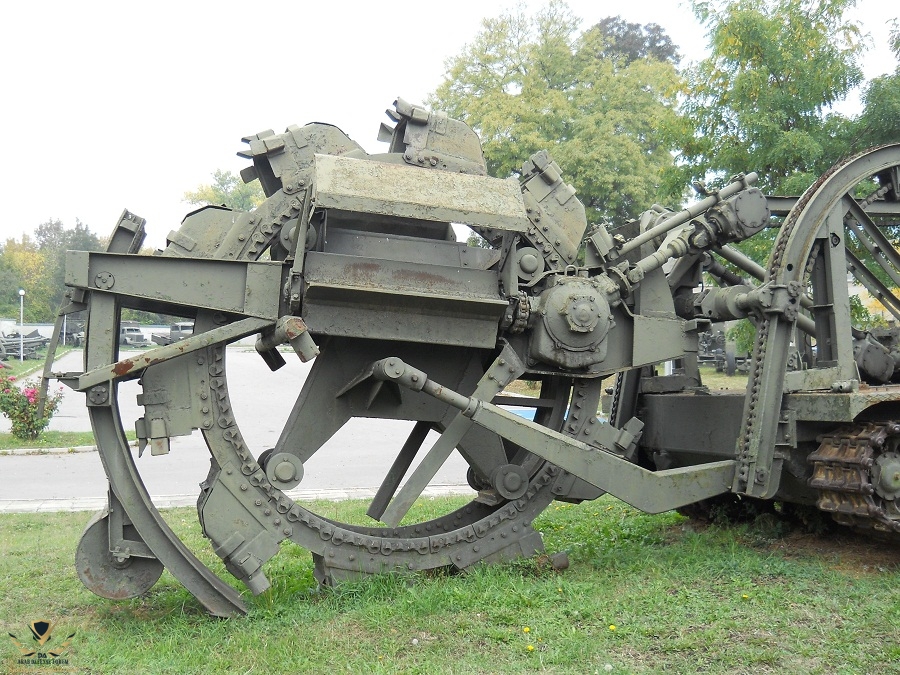

آلة الحفر السوفيتية لديها دوار كبير مع
( دلو ) في الخلف ولديها ما مجموعه 8 دلاء بسعة 160 لتر لكل منها

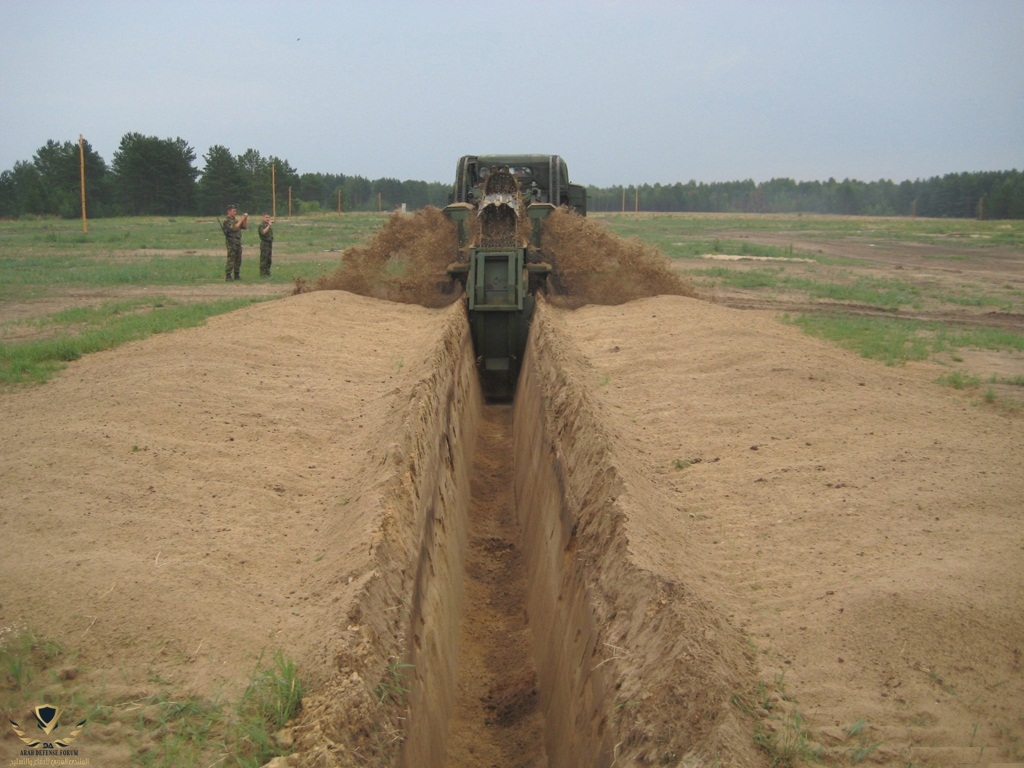

يتم خفض الدوار خلف الآلة ويبدء بحفر الخنادق ويستغرق حوالي
5-7 دقائق لإعداد الآلة العملاقة للحفر



يمكن لـ BTM-3 حفر نوعين رئيسيين من الخنادق يبلغ طول الخندق الأساسي 1.1 متر عمقا وعرضه 0.9 متر
النوع الأخر يكون عبارة عن خندق كامل الحجم بعمق 1.5 متر وعرض 1.1 متر




تتراوح سعة أعمال الحفر من 270 إلى 810 م / س وهذا يتوقف على عمق الخندق ونوع التربة
يمكن لــ
BTM-3 ان تحفر الخنادق المستقيمة أو المتعرجة أو المنحنية ويقوم الدوار بتفريغ التربة بجانب الخندق
مما يخلق حاجزا أماميا وخلفيا للخندق ويوفر حماية إضافية.



يمكن للآلة السوفيتية حفر الخنادق في أنواع مختلفة من التربة
بدءا من الرمال إلى التربة المجمدة




يتم تشغيل آلة حفر الخنادق بواسطة طاقم مكون من ( 2 ) الكابينة كبيرة الحجم يمكن أن تستوعب 3 ركاب إضافيين.
تم توسيع الكابينة القوية في
BTM-3 وهي محكمة الإغلاق ولديها نظام حماية NBC
تسمح هذه الميزة للآلة بالعمل في بيئة ملوثة كما ان لديها جهاز لقياس الإشعاع



يتم تشغيل الآلة بواسطة محرك ديزل A-401 بقوة 305 حصان وبسرعة 36 كم/س بنطاق 500 كم
تحمل الآلة الروسية ما يكفي من الوقود للتنقل بمسافة 450 إلى 500 كيلومتر
أو الحفر المستمر لمدة
10-12 ساعة



الوزن والأبعاد :

الوزن: 27.7 طن الطول: 7 م العرض: 3.17 م

المنتدى العربي للدفاع والتسليح

أعتقد واحدة لكل كتيبة ميكانيكية ستكون كافية، ولو تكون قادرة على الحفر فى التربة الصخرية ستكون عملية فعلاً

انتهي زمن الخنادق الان زمن التحصينات
أعتقد الخنادق تندرج تحت عنوان التحصينات، ربما قلت فاعليتها نسبيا أمام الذخائر المتطورة لكنها مازالت مهمة لأن الخصم لن يستنفذ مخزون ذخائره الدقيقة لضرب الجنود المتخندقين وبدونها ستصبح أى ذخيرة غبية قادرة على احداث خسائر جسيمة لا داعى لها

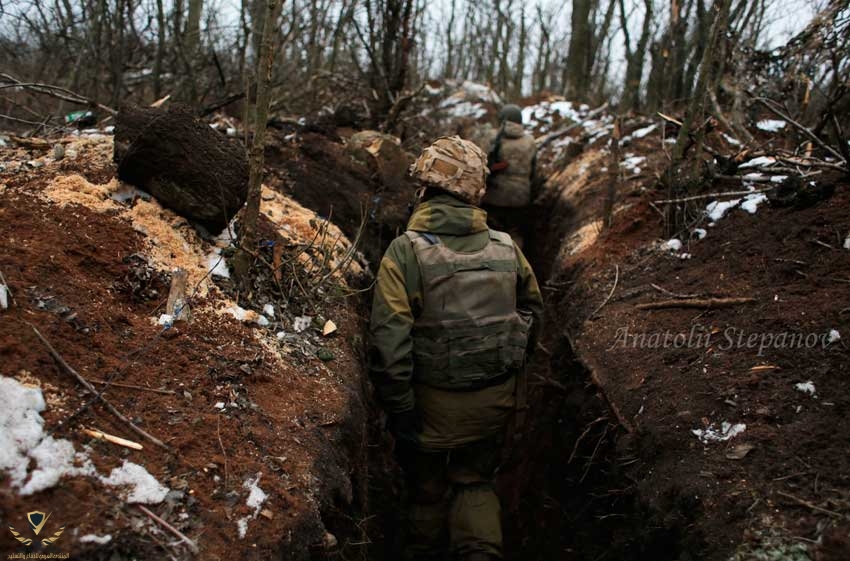

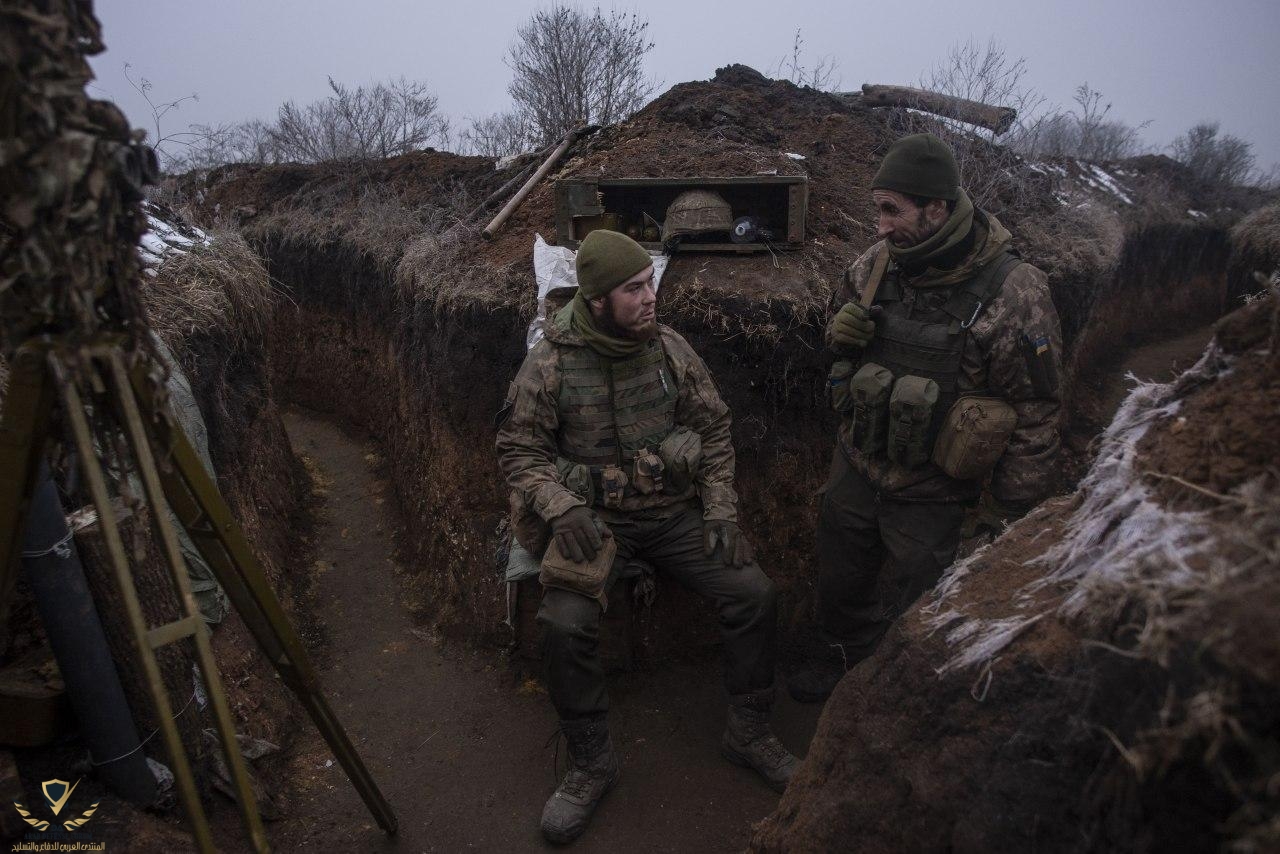

هذه الأساليب لاتزال تستخدم في أوكرانيا بفعالية حيث خطوط التماس "المنطقة الرمادية" التي تفصل بين الأراضي الخاضعة لسلطة الحكومة وبين الإنفصاليين المدعومين من الروس حيث تنتشر الخنادق والتحصينات وكأنك في حقبة WW1.


الأوكران لديهم pzm3 وليس متوفر الكثير من المعلومات حولها.




صور لخطوط التماس أو المواجهة!





سوف تكون مفيده للحفر للتمديدات الارضيه كيابل و انابيب اضافه للاستخدام العسكري

تصلح للشوارع عندنا بدل البلدوزر يقعد يحفر ايام هذي تكفي وبسرعة يخلصون شغلهم فيها

تصلح للشوارع عندنا بدل البلدوزر يقعد يحفر ايام هذي تكفي وبسرعة يخلصون شغلهم فيها
الشركات عندنا متخلفه- فقط يحفرون دون استخدام تقنيات متطوره ويقعدون 3 شهور-الصين مثلا تخلص في يوم واحد-- مخ مافيه صديق

مخطئ . الخنادق اذا تم اعدادها بالشكل الصحيح توقف زحف العدو وربما تكبده خسائر طائلة .
صحيح لكن الاخوة هنا مفكرين ان ما كان يحدث فى الافلام التى تجسد الحرب العالمية التانية قد ولا وانتهى بأكمله
موضه قص شعر هى :LOL:
بالفعل الخنادق والحواجز الهندسية لا زالت تعمل سواء حواجز دبابات أو مشاه وماهى عملها تعطيل التقدم والمساعدة فى عمل الكمائن
