ليس هناك مصدر .. صدق او لا تصدق انت حر
الدفاع الجوي المتوسط المدى SKY DRAGON 50
- بادئ الموضوع FAR NEWS
- تاريخ البدء
ليس هناك مصدر .. صدق او لا تصدق انت حر
شكرا .
لا وجود لمصادر رسمية لشراء من الصين
لكن هناك مصادر غربية كتيرة تحدتت على للصفقة

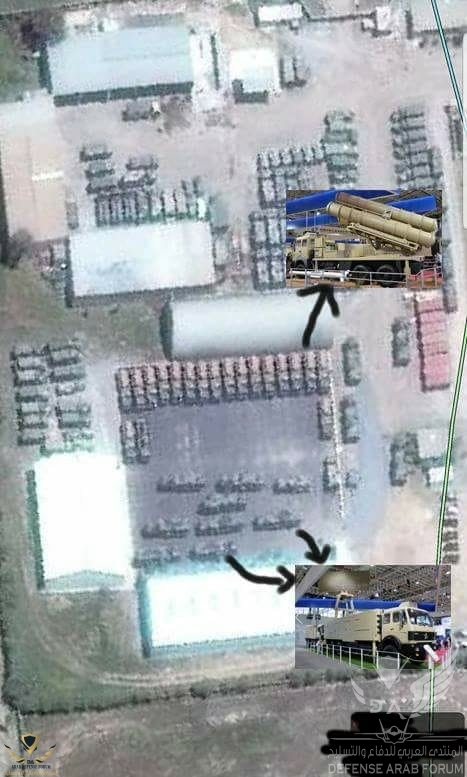

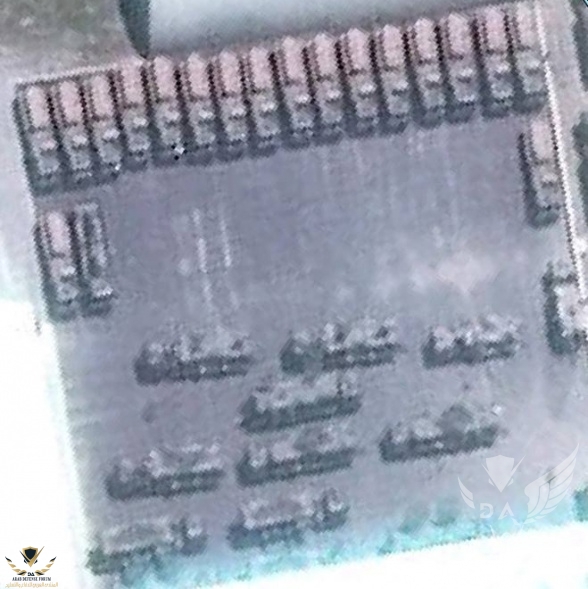

هنا من قاعدة عسكرية مغربية قبل أن يتم توزيع المنظومات
وتظهر القواذف وشاحنات الرادار و القيادة ...
- إنضم
- 15 يوليو 2009
- المشاركات
- 9,233
- التفاعل
- الدولة
ماذا يوجد في الجانب السفلي تلك العربات ؟؟
عربات قيادة وعربات الرادار هم بالأسفل
هناك عربة أكبر من الاخرى
الكبيرة لرادار والاصغر منها عربة القيادة
- إنضم
- 21 فبراير 2017
- المشاركات
- 6,529
- التفاعل
- الدولة
منظومه راءعه سيربوت... وموضوع ايضاً جميل جداً ومنسق ....بسم الله الرحمن الرحيم
SKY DRAGON 50
نظام دفاع جوي متوسط المدى
انتاج شركة NORINCO الصينية
ويعتبر أخر جيل من الدفاعات الجوية المصنعة من طرف NORINCO
يتم تحميل النظام على شاحنة 6x6 نوع Beiben
يمكن للمنظومة الدفاع بكل كفائة وبشكل فعال ضد الاهداف
المتوسطة والمنخفضة والمنخفضة جدا
أي ضد المقاتلات والمروحيات والطائرات بدون طيار اضافة لصواريخ الكروز

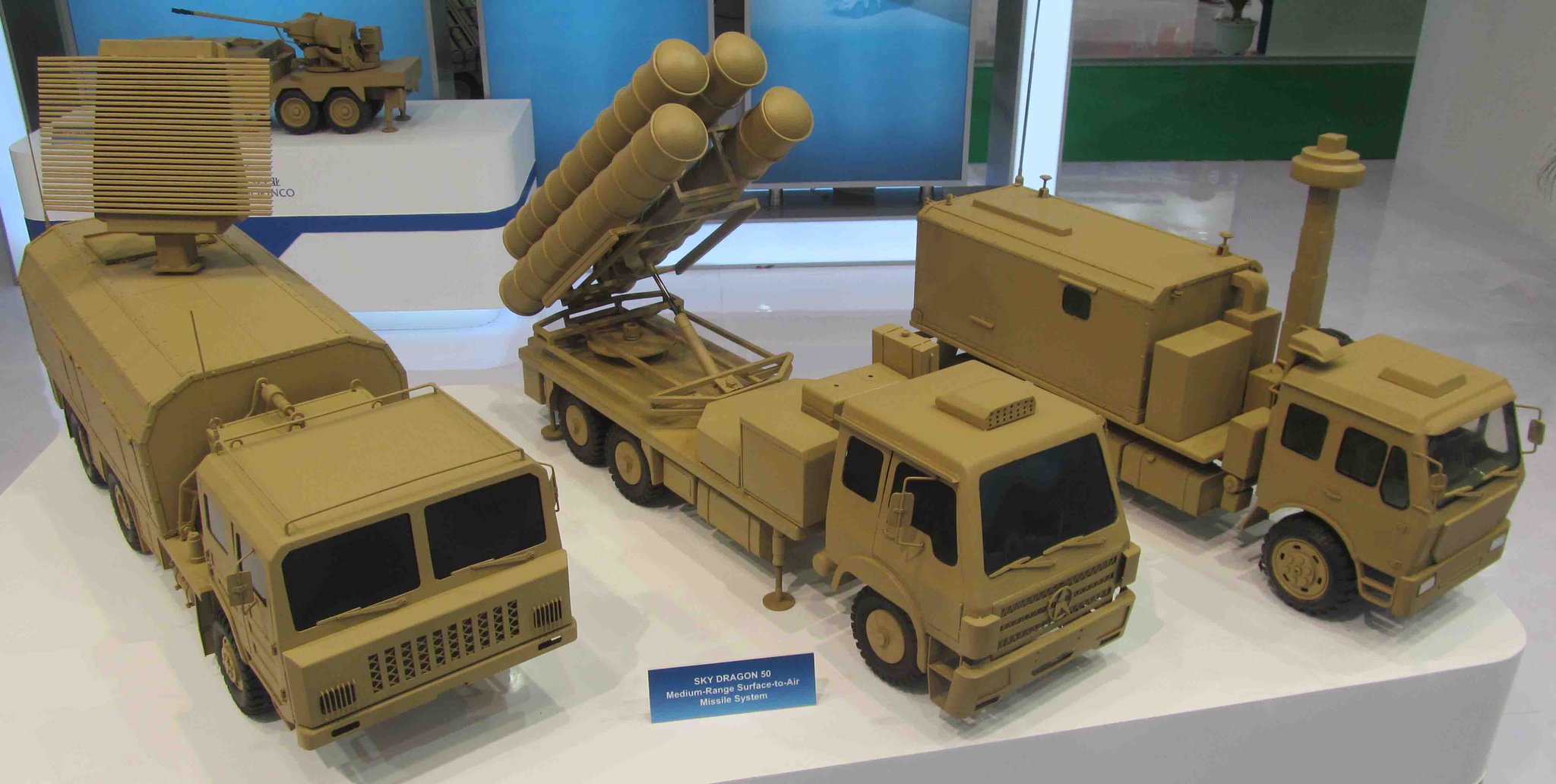

تحتوي كل بطارية من SKY DRAGON 50 على الأتي :
3-6 عربات قاذفة

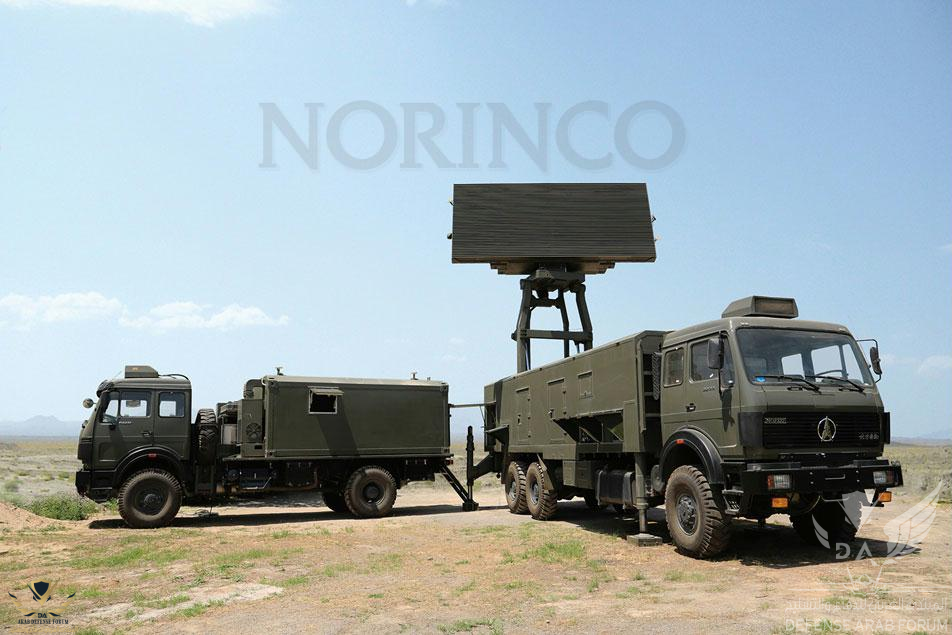

عربة رادار نوع IBIS 150 3D , بخصوص المغرب فقد اقتنى IBIS 200
عربة قيادة وتحكم
عربة تلقيم
الطاقم : 3
كل عربة صواريخ تحتوي على 4 قواذف جاهزة للاطلاق والاشتباك
وتحتاج البطارية أقل من 15 دقيقة منذ توقفها لتصبح جاهزة للاشتباك
في ظرف لا يتعدى الثواني مع القدرة على الاشتباك والاطلاق على 12 هدف مختلف بنفس الوقت
اضافة انه يمكن نشر عربات الصواريخ على بعد 5 كلم من عربة القيادة

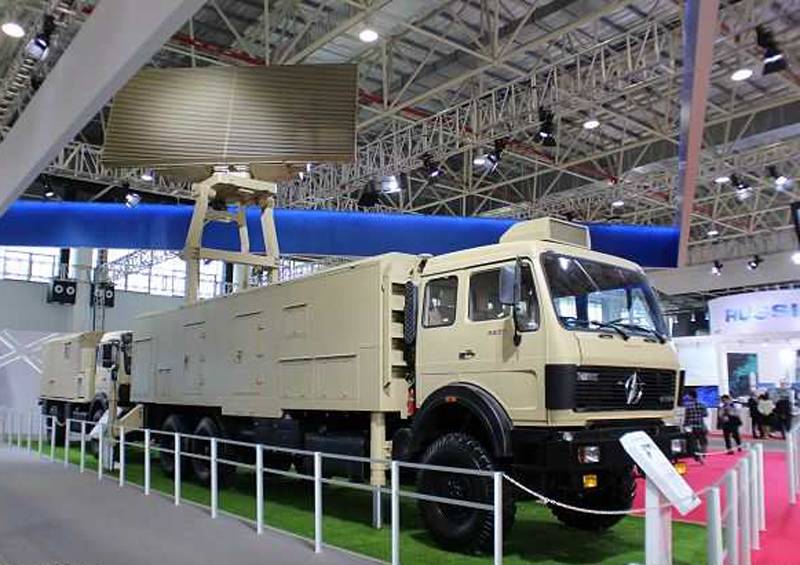

رادار المنظومة IBIS 200
المدى : 250 كلم
يمكنه كشف الاهداف المتوسطة والمنخفضة والشديدة الانخفاض
مقاتلات , مروحيات , صواريخ جو-ارض , صواريخ كروز , وطائرات بدون طيار
وتم الافصاح عنه سنة 2014 كبديل لرادار IBIS 150 بمدى 130 كلم
صواريخ المنظومة :

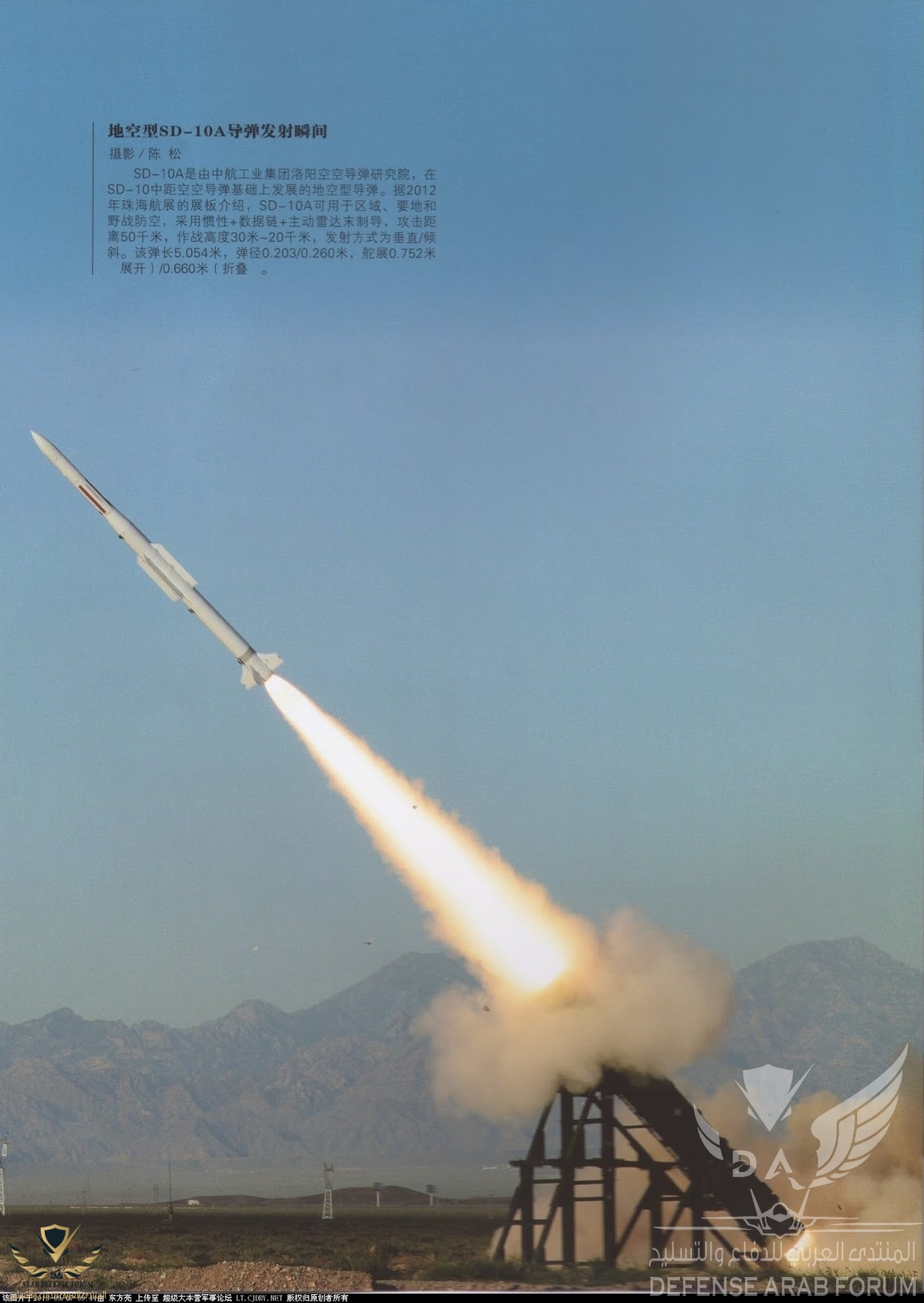

DK-10
وهو اشتقاق من الصاروخ الصيني جو-جو PL 12 دو توجيه ايجابي
المدى : 50 كلم
الارتفاع : 20 كلم
يمكن لكل بطارية سكاي دراغون العمل بشكل مستقل بالاعتماد الكامل على رادارها الخاص
اضافة أن كل عربة قيادة واحدة يمكنها اعطاء الاوامل لبطاريتين من المنظومة بنفس الوقت
المستخدمين عربيا :
المغرب يشغل أكتر من 6 بطاريات من المنظومة
فقد ظهرت 6 بطاريات مجتمعة خارج الهناغر بأحد قواعد الدفاع الجوي بالمغرب
وقد نجح المغرب سنة 2017 من دمج المنظومة ضمن قاعدة كوبرا للانذار المبكر و المركز الوطني للدفاع الجوي للاقليم بنجاح بحيث اصبح الان نظام سكاي دراغون جزء من منظومة دفاع جوي متكاملة تشمل التغطية الرادارية لكامل التراب الوطني بتنسيق مع المقاتلات و باقي انظمة الدفاع الجوي الاخرى
ولكن انت ذكرت انه تم ادماج المنظومة كلياً ضمن منظومه كوبري للإنذار المبكر.
ولكن لي سوءال عزيزي. هل منظومه كوبري تضم انظمه و رادارات اخري من تكنولوجيات مختلفه. يعني هل يوجد منظومات غربيه بها ؟؟
ولو هناك منظومات ذات تكنولوجيه مختلفه هل استطاعت المغرب إدماجها بنجاح و بفاعليه عاليه ؟؟

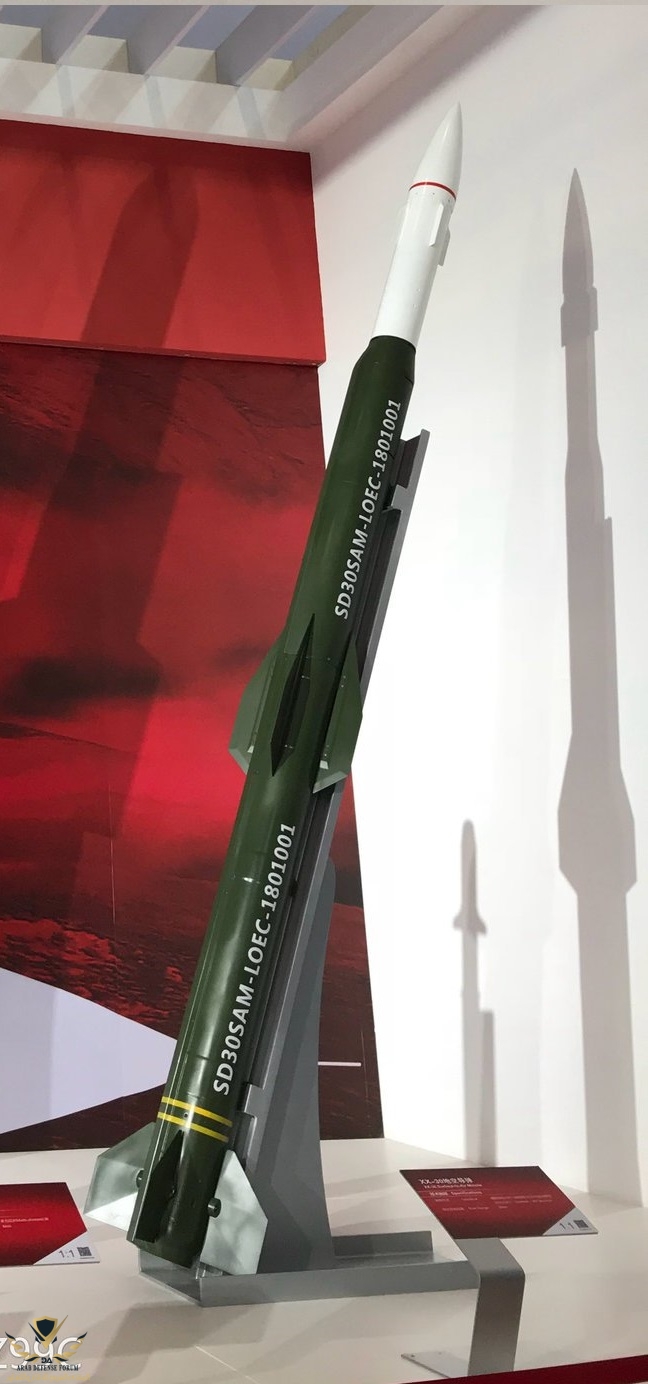

هناك صاروخ الDS-30 ايضا ، تم الكشف عنه مؤخرا ومن المتوقع انه لديه مدى يفوق الصاروخ الحالي بكثير (تقريبا75 كلم)
يمكنه العمل في نفس المنضومه و العمل في ادوار مثل الRIM-162 ايضا
يقول رأيس المهندسين في مشروعه انه يستعمل افضل ما توصلت له الصين في صواريخها الجو الجو
يمكنه العمل في نفس المنضومه و العمل في ادوار مثل الRIM-162 ايضا
يقول رأيس المهندسين في مشروعه انه يستعمل افضل ما توصلت له الصين في صواريخها الجو الجو
التعديل الأخير:
- إنضم
- 28 سبتمبر 2008
- المشاركات
- 5,299
- التفاعل
- الدولة
هل النظام يستطيع إطلاق نسخ مختلفة؟
نعم
لم يتم الاعلان انه سيوفر لها, لكن يمكنها اطلاقه
الصاروخ واضح انه الupgrade القادم
ربما سينضرون ان كان الامر مجدي بعدها يبدؤون في تصديره
- إنضم
- 28 سبتمبر 2008
- المشاركات
- 5,299
- التفاعل
- الدولة
شي رائع
مرحبا عزيزي , اشكرك على الاطراء
بخصوص نظام COBRA المغربي فهو يستقبل ويجمع المعلومات وينسق بين جميع الرادارات العاملة بالمنظومة المغربية والمقاتلات وانظمة الدفاع الجوي والتي تجمع رادارات غربية وشرقية و مقاتلات غربية وانظمة دفاع جوي من المعسكرين
فالمركز يرى كل شيء وينسق بين الجميع بنفس الوقت
وقد سبق وتحدتت مجلة القوات المسلحة على نجاحها بادماج السكاي دراغون ضمن النظام COBRA
الاخوة هنا ممكن يفيدونا أكتر بخصوص النظام
@TheWarrior009
M
@Moroccan Sniper
- إنضم
- 14 سبتمبر 2016
- المشاركات
- 18,509
- التفاعل
موضوع رائع
F
@Serbouti وتشكر عليه
- إنضم
- 21 فبراير 2017
- المشاركات
- 6,529
- التفاعل
- الدولة
جميل جدا ومعلومه جديده بالنسبه لي و ايضاً معلومه قيمه.مرحبا عزيزي , اشكرك على الاطراء
بخصوص نظام COBRA المغربي فهو يستقبل ويجمع المعلومات وينسق بين جميع الرادارات العاملة بالمنظومة المغربية والمقاتلات وانظمة الدفاع الجوي والتي تجمع رادارات غربية وشرقية و مقاتلات غربية وانظمة دفاع جوي من المعسكرين
فالمركز يرى كل شيء وينسق بين الجميع بنفس الوقت
وقد سبق وتحدتت مجلة القوات المسلحة على نجاحها بادماج السكاي دراغون ضمن النظام COBRA
الاخوة هنا ممكن يفيدونا أكتر بخصوص النظام
وهي ان لدي المغرب نظام خاص بها و مصمم لحالتها هي فقط.
نظام ربط القياده والسيطره والإنذار المبكر و صهر جميع البيانات الوارده من جميع الأنظمة علي اختلاف المنشاء في بوتقه واحده من اجل اتخاذ القرار و مواجه الخطر.
مع ان هناك نظاميين أساسيين ومختلفين. النظام الغربي والشرقي.
ولكم يسعدني ان اري هذا. لان لطالما واجهنا الكثير من الانتقادات الموجه الي مصر ونظام دفاعها الجوي لما يحويه ايضاً من النظاميين. ولطالما كان هناك تشكيك في ان ممكن تحدث اي ربط بينهم. والكثير من الإخوه هنا من اصحاب نظام الدفاع الجوي الموحد كانو يراهنون علي ذلك......
بس الغريب انني كنت أجادل بعض الإخوه المغاربه في هذا الموضوع وكانو يجزمون باستحالته او بصعوبته و تاثيره المضاد والمعاكس علي شبكه الدفاع الحوي ككل.
ولكن الان اطمءن قلبي ان هناك ايضاً من استطاع القيام بهذا العمل الذكي الصعب.
تحياتي لك .......
- إنضم
- 12 أبريل 2019
- المشاركات
- 6,717
- التفاعل
- الدولة
ما شاء الله .. هذا الظاهر انه صاروخ صنعه بوتن بنفسه
- إنضم
- 24 نوفمبر 2017
- المشاركات
- 394
- التفاعل
- الدولة
وهل ليس لكم عدو الا الجزائر متأكد الف بالمئة لن تقوم حرب بين شقيقين خاصة من طرف الجزائر هناك اسبانيا لا تعرف هذه دنيا متخبئ لنا نحن عرب
قاعدة دفاع جوي ضخمة شارفت على الانتهاء ستظهر منها مفاجآت جميلة إن شاء الله
- إنضم
- 2 سبتمبر 2009
- المشاركات
- 3,687
- التفاعل
- الدولة
اسبانيا لا تأوي ولا تدرب الانفصاليين و لا تجعل من سفاراتها و قنصلياتها بالخارج بوقا لهم ولا تثير موضوعهم في اي محفل دولي ..اسبانيا بيننا وبينهم مدينتين ستحل مشكلتهم عندنا تحل مشكلة الصحراء التي خلقها لنا من سميتهم ((الاشقاء)) لنا في الصحراء.المهم شكرا على تدخلك
