بسم الله الرحمن الرحيم
SKY DRAGON 50
نظام دفاع جوي متوسط المدى
انتاج شركة NORINCO الصينية
ويعتبر أخر جيل من الدفاعات الجوية المصنعة من طرف NORINCO
يتم تحميل النظام على شاحنة 6x6 نوع Beiben
يمكن للمنظومة الدفاع بكل كفائة وبشكل فعال ضد الاهداف
المتوسطة والمنخفضة والمنخفضة جدا
أي ضد المقاتلات والمروحيات والطائرات بدون طيار اضافة لصواريخ الكروز

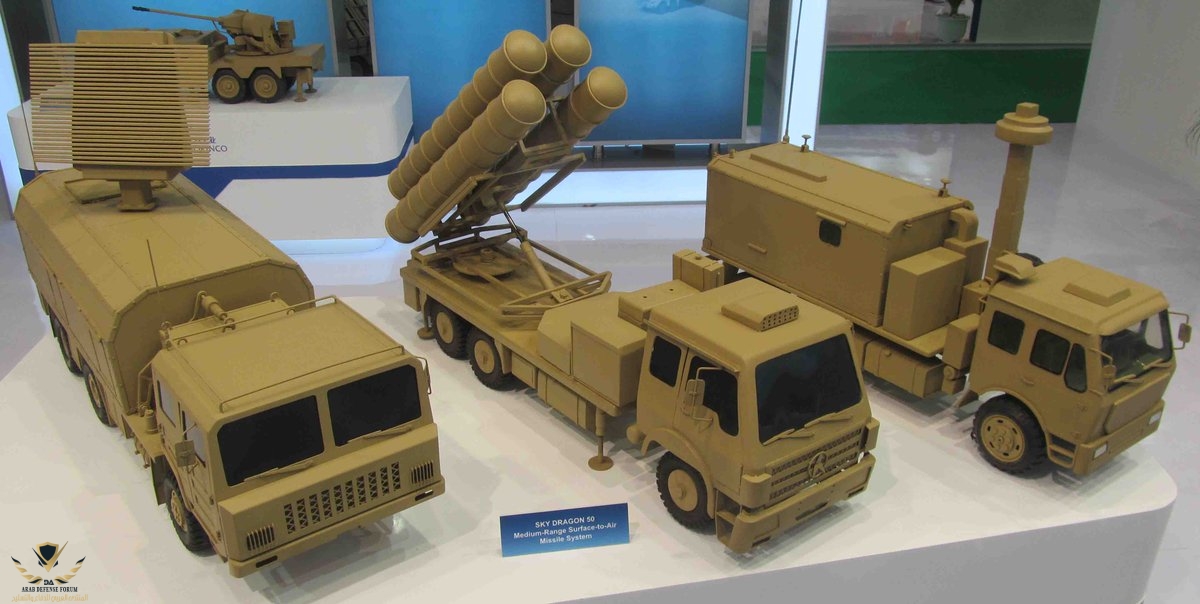

تحتوي كل بطارية من SKY DRAGON 50 على الأتي :
3-6 عربات قاذفة
عربة رادار نوع IBIS 150 3D , بخصوص المغرب فقد اقتنى IBIS 200
عربة قيادة وتحكم
عربة تلقيم
الطاقم : 3

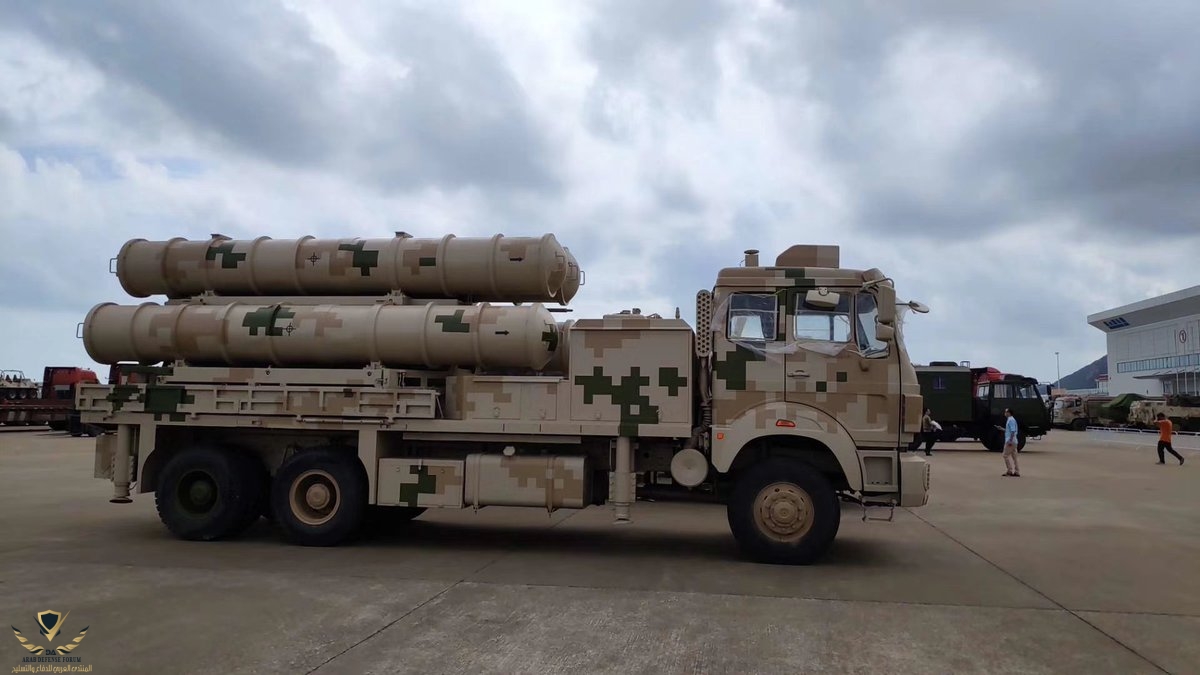

كل عربة صواريخ تحتوي على 4 قواذف جاهزة للاطلاق والاشتباك
وتحتاج البطارية أقل من 15 دقيقة منذ توقفها لتصبح جاهزة للاشتباك
في ظرف لا يتعدى الثواني مع القدرة على الاشتباك والاطلاق على 12 هدف مختلف بنفس الوقت
اضافة انه يمكن نشر عربات الصواريخ على بعد 5 كلم من عربة القيادة

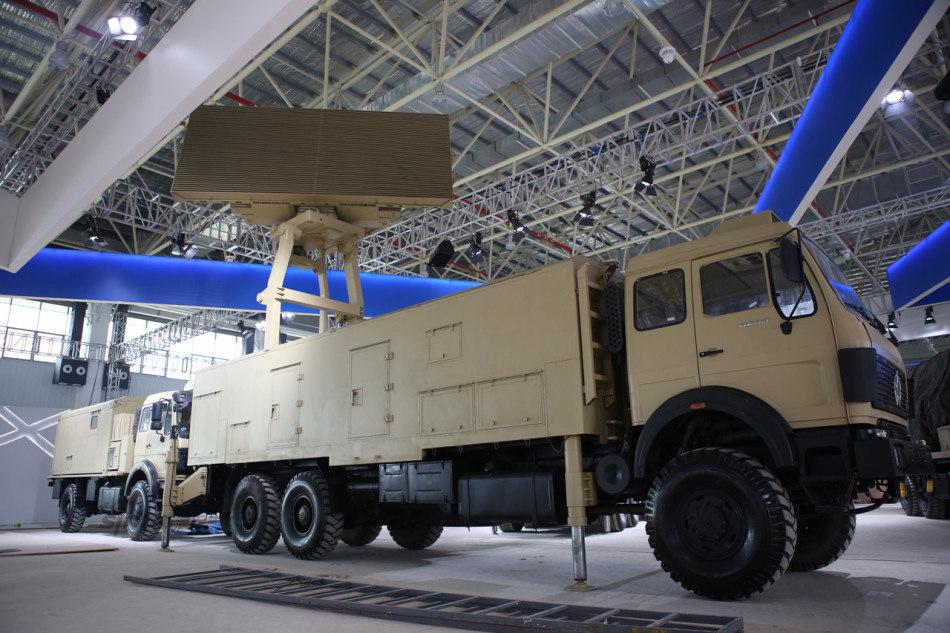

رادار المنظومة IBIS 200
المدى : 250 كلم
يمكنه كشف الاهداف المتوسطة والمنخفضة والشديدة الانخفاض
مقاتلات , مروحيات , صواريخ جو-ارض , صواريخ كروز , وطائرات بدون طيار
وتم الافصاح عنه سنة 2014 كبديل لرادار IBIS 150 بمدى 130 كلم
صواريخ المنظومة :

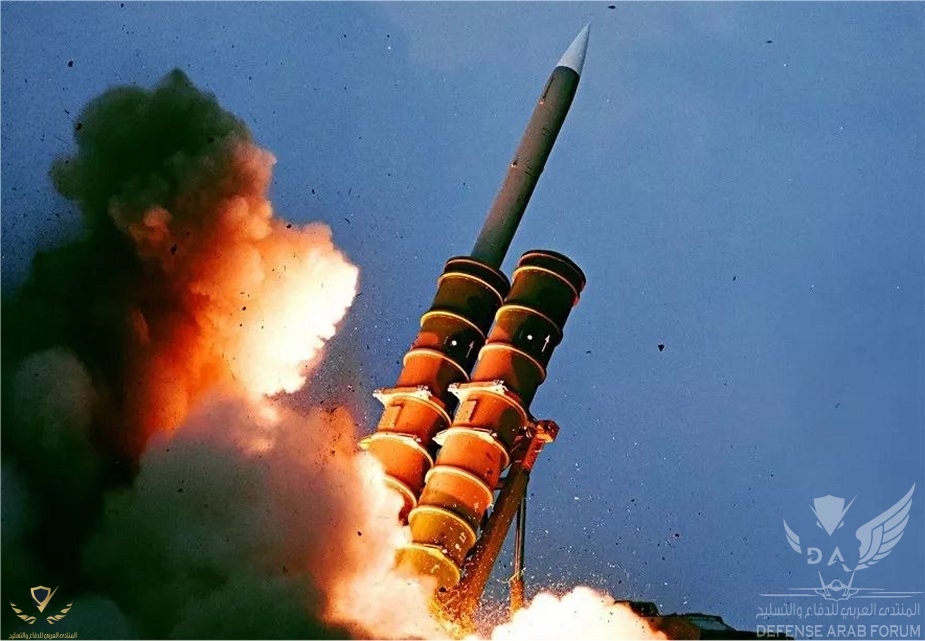

DK-10
وهو اشتقاق من الصاروخ الصيني جو-جو PL 12 دو توجيه ايجابي
المدى : 50 كلم
الارتفاع : 20 كلم
يمكن لكل بطارية سكاي دراغون العمل بشكل مستقل بالاعتماد الكامل على رادارها الخاص
اضافة أن كل عربة قيادة واحدة يمكنها اعطاء الاوامل لبطاريتين من المنظومة بنفس الوقت
المستخدمين عربيا :
المغرب يشغل أكتر من 6 بطاريات من المنظومة
فقد ظهرت 6 بطاريات مجتمعة خارج الهناغر بأحد قواعد الدفاع الجوي بالمغرب
وقد نجح المغرب سنة 2017 من دمج المنظومة ضمن قاعدة كوبرا للانذار المبكر و المركز الوطني للدفاع الجوي للاقليم بنجاح بحيث اصبح الان نظام سكاي دراغون جزء من منظومة دفاع جوي متكاملة تشمل التغطية الرادارية لكامل التراب الوطني بتنسيق مع المقاتلات و باقي انظمة الدفاع الجوي الاخرى
SKY DRAGON 50
نظام دفاع جوي متوسط المدى
انتاج شركة NORINCO الصينية
ويعتبر أخر جيل من الدفاعات الجوية المصنعة من طرف NORINCO
يتم تحميل النظام على شاحنة 6x6 نوع Beiben
يمكن للمنظومة الدفاع بكل كفائة وبشكل فعال ضد الاهداف
المتوسطة والمنخفضة والمنخفضة جدا
أي ضد المقاتلات والمروحيات والطائرات بدون طيار اضافة لصواريخ الكروز
تحتوي كل بطارية من SKY DRAGON 50 على الأتي :
3-6 عربات قاذفة
عربة رادار نوع IBIS 150 3D , بخصوص المغرب فقد اقتنى IBIS 200
عربة قيادة وتحكم
عربة تلقيم
الطاقم : 3
كل عربة صواريخ تحتوي على 4 قواذف جاهزة للاطلاق والاشتباك
وتحتاج البطارية أقل من 15 دقيقة منذ توقفها لتصبح جاهزة للاشتباك
في ظرف لا يتعدى الثواني مع القدرة على الاشتباك والاطلاق على 12 هدف مختلف بنفس الوقت
اضافة انه يمكن نشر عربات الصواريخ على بعد 5 كلم من عربة القيادة
رادار المنظومة IBIS 200
المدى : 250 كلم
يمكنه كشف الاهداف المتوسطة والمنخفضة والشديدة الانخفاض
مقاتلات , مروحيات , صواريخ جو-ارض , صواريخ كروز , وطائرات بدون طيار
وتم الافصاح عنه سنة 2014 كبديل لرادار IBIS 150 بمدى 130 كلم
صواريخ المنظومة :
DK-10
وهو اشتقاق من الصاروخ الصيني جو-جو PL 12 دو توجيه ايجابي
المدى : 50 كلم
الارتفاع : 20 كلم
يمكن لكل بطارية سكاي دراغون العمل بشكل مستقل بالاعتماد الكامل على رادارها الخاص
اضافة أن كل عربة قيادة واحدة يمكنها اعطاء الاوامل لبطاريتين من المنظومة بنفس الوقت
المستخدمين عربيا :
المغرب يشغل أكتر من 6 بطاريات من المنظومة
فقد ظهرت 6 بطاريات مجتمعة خارج الهناغر بأحد قواعد الدفاع الجوي بالمغرب
وقد نجح المغرب سنة 2017 من دمج المنظومة ضمن قاعدة كوبرا للانذار المبكر و المركز الوطني للدفاع الجوي للاقليم بنجاح بحيث اصبح الان نظام سكاي دراغون جزء من منظومة دفاع جوي متكاملة تشمل التغطية الرادارية لكامل التراب الوطني بتنسيق مع المقاتلات و باقي انظمة الدفاع الجوي الاخرى
