عائله صواريخ فاتح Fateh 110

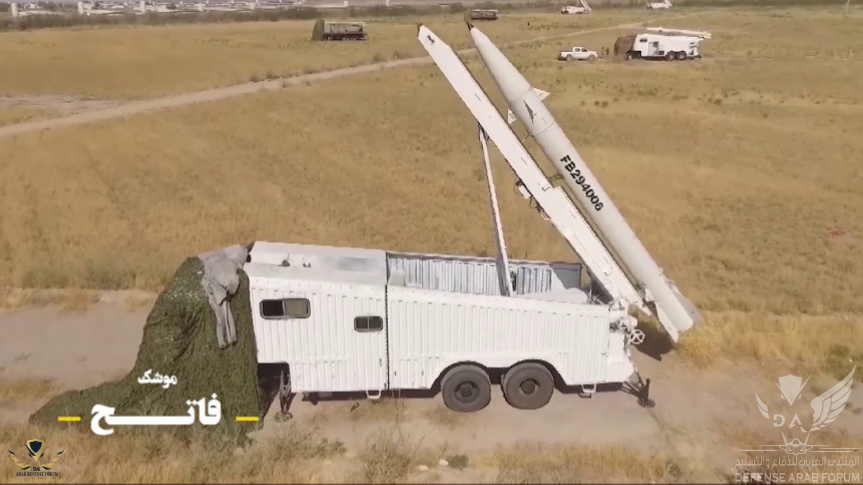

مشاهدة المرفق 228453

*تعتبر عائله الفاتح من أحدث عائلات الصواريخ الايرانيه
المخصصه لمهاجمه الاهداف الارضيه والبحريه بدقه عاليه


مشاهدة المرفق 228454

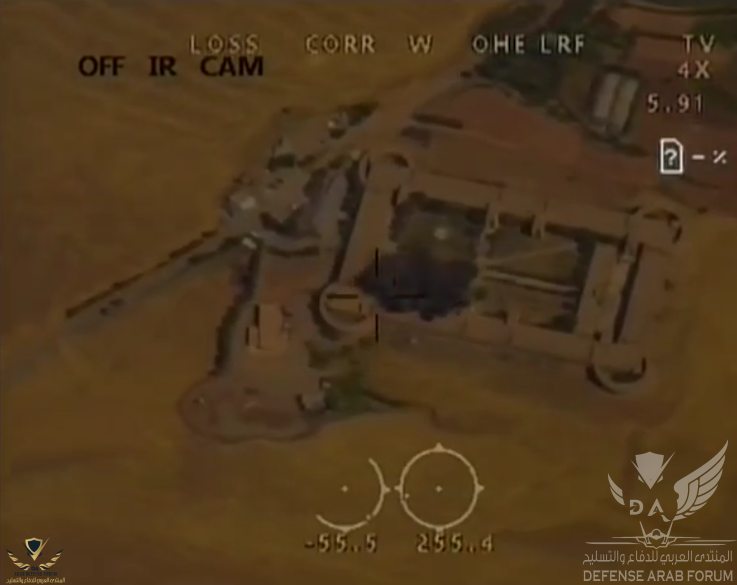

خلال مهاجمه تجمع لقادة أكراد منهاضين النظام الايراني

*يعتمد الجيش الايراني على تلك العائلة من الصواريخ لمهاجمه أهداف نقطويه بدقه عاليه
من مراكز قيادة وسيطرة ومخازن الذخيرة ومحطات الرادار ونقات تمركز وتجمع قوات العدو

*ظهرت النماذج الأولى من هذا الصاروخ قبل 18عاما بالتحديد عام 2002 حيث جرى أختبار النسخه الأولى من تلك العائله



* تتكون تلك العائلة الكريمه من أحدى عشرة فردا وهم

Fateh A/B/C/D ، Fateh 313 ، Fateh Mobin
Zolfaghar ، Dezful , Khalij fars
Hurmoz 1 , Hurmoz
2
مشاهدة المرفق 228455
* يتم إنتاج تلك الصواريخ من قبل مؤسسه الصناعات الجوفضائية التابعة لوزارة الدفاع وتخدم في القوة الجوفضائية التابعة
للحرس الثوري الايراني


*يعود أهتمام أيران الى هذا النوع من الصواريخ أبان الحرب العراقيه الايرانيه خصيصا خلال حرب المدن حيث كان اداء الصواريخ المحليه والمستوردة لا تحضى برضى قادة الجيش أضافه الى فرض خصار على تسليح الجيش الايراني

* كانت بدايه العمل على تلك الصواريخ Fateh A سنه 1995 وتم اداخلها في الخدمه بعد سلسله تجارب ناجحه سنه 2002
وسبق تلك العائلة من الصواريخ صواريخ أخرى كزلزال ونازعات وفجر فجائت تلك الصواريخ نتيحه تراكم خبرات من ثمانينات القرن الماضي أبان الحرب العراقيه الايرانيه في محاوله تطوير وأستنساخ صواريخ (الأرض الأرض) بالتعاون مع دول كالصين حيث تمتلك أيران مصانع وقاعدة علميه وصناعيه منذ عهد الشاه تتعلق بصناعات تغذي صناعه الصواريخ كصناعه الالكترونيات وصناعه خلايا الكهروضوئيه وصناعه الوقود الصاروخي

*بعض المصادر تشير ان جذور تلك العائلة تعود الى الصاروخ الصيني M 11 حيث أقتنت أيران العشرات من تلك الصواريخ ومصادر أخرى تشير الى ان الفاتح مبنيه على أساس صاروخ زلزال 2 مع تزويدها بأنظمه توجيه ولكن المصادر الايرانيه تشير ان النسخ الأخيرة المتطورة من تلك العائلة محليه بالكامل

* المصادر الايرانيه تشير الى ان سبب تطوير تلك العائلة النسخ الاربعه الاولى
( Fateh A/B/C/D) هو ضعف دقه واداء صواريخ زلزال

*النماذج الأخيرة والحديثه من تلك العائلة مجهزة ببدن أخف قد تكون مصنوعه من اللياف الكربون كما تشير بعض المصادر بتزويد الصواريخ بوقود صاروخي صلب متطور والبعض منها مجهز برأس RV


مشاهدة المرفق 228457
* تشير المصادر الايرانيه الى دقه تلك الصواريخ تصل الى 10 م ومصادر أخرى أيرانيه تشير الى دقه بين 20 و 50متر ولكن الاختبارات الحيه للفئات الاحدث تشير الى أن الدقه أقل من 10 متر كصواريخ هرمز 1/2 وخليج فارس و فاتح مبين وذو الفقار
* تصل سرعه تلك الصواريخ الى 3.5 ماخ وبعض النماذج المتقدمه تصل سرعتها الى 5 ماخ

*خصصت تلك العائلة لتحل محل صواريخ سكود القديمه والاجيال الاولى من صواريخ شهاب

* تتميز تلك العائلة بأنها جميعا تطلق من منصات متحركه مصنوعه محليا وتتكون من مرحله واحدة وتتميز بدقه عاليه

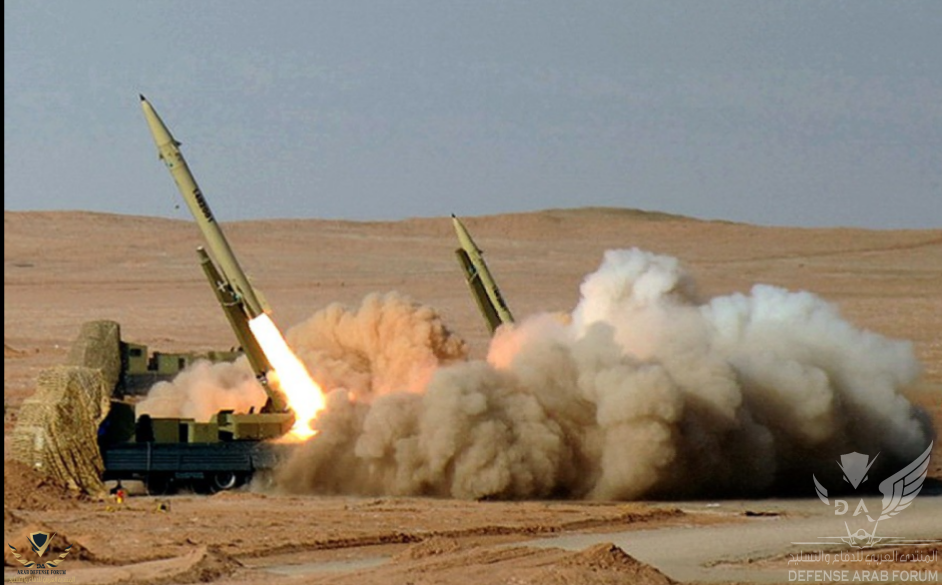

Fateh 110

مشاهدة المرفق 228458
* التوائم الأربعه Fateh 110 متقاربه في المواصفات مع وجود بعض الاختلافات المتعلقه بالمدى والدقه وجميعها تتم أطلاقها من منصات متحركه شاحنات BENZ مع وجود منصات ثابته تشبه منصات الصاروخ الروسي SA 175


Fateh A

*دخل الصاروخ في الخدمه سنه 2002
* يعمل الصاروخ بالوقود الصلب ويتكون من مرحله واحدة
* الطول: 8.86 متر
* قطر: 0.61 متر
* الصاروخ محمول على شاحنه Mercedes-Benz 2031
* وزن الإطلاق: 3،450 كيلوغرام
* الحمولة: 500 الى650 كيلوغرام
*المدى من 170 الى 200 كيلومتر
*الدقه :تشير بعض المصادر الى دقه قد تصل الى 100 متر والمصادر الايرانيه تشير الى دقه 10 متر وبعض تلك المصادر الأيرانيه تذكر ان الدقه تصل بين 20 الى 50 متر
* نظام التوجيه : GPS/INS



Fateh110 B
*تاريخ دخول الخدمه 2004
* يعمل الصاروخ بالوقود الصلب ويتكون من مرحله واحدة
* الصاروخ محمول على شاحنه Mercedes-Benz 2031 أو منصه أرضيه
* أنظمه التوجيه :INS/GPS
* المدى :250 كيلومتر وبعض المصادر تشير الى مدى 210
*الحموله 450 /500كيلومتر



Fateh 110C

* تاريخ دخول الخدمه 2010
* أنظمه التوجيه :INS/GPS
* يعمل الصاروخ بالوقود الصلب ويتكون من مرحله واحدة
* الصاروخ محمول على شاحنه Mercedes-Benz 2031
*المدى :300كيلومتر وبعض المصادر تشير الى 250كيلومتر
*الحموله :450 الى 500 كيلوغرام وبعض المصادر تشير الى 650



Fateh 110 D


*يتميز عن غيره بالدقه العالية
* يعمل الصاروخ بالوقود الصلب ويتكون من مرحله واحدة
*يستخدم الصاروخ جيرسكوب ليزري في التوجيه
* أنظمه التوجيه :INS/GPS
*تاريخ دخول الخدمه 2012
*المدى 300 كيلومتر
*الحموله 450الى 500 بعض المصادر تشير الى 650 كلج

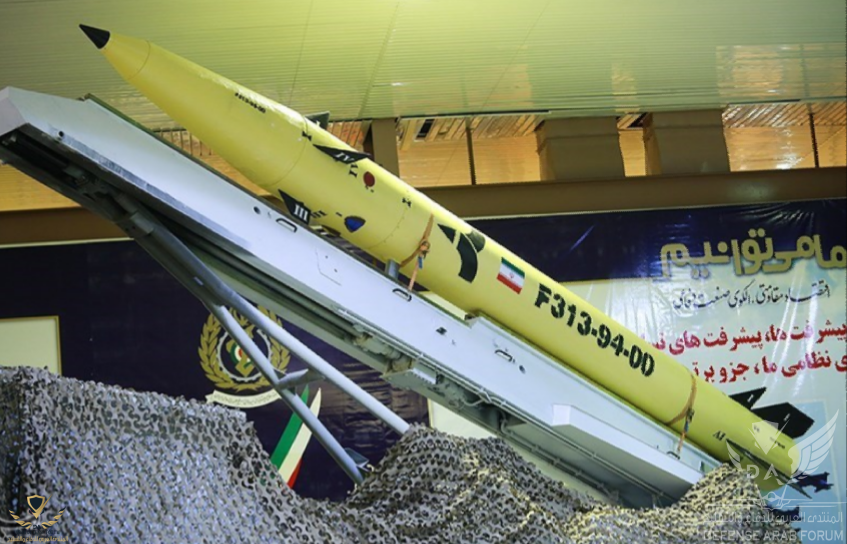

Fateh 313

مشاهدة المرفق 228459
* صاروخ بالستي أرض أرض قصير المدى يعمل بالوقود الصلب ويتكون من مرحله واحدة أطول قليلا من النماذج الاخرى
*الصاروخ محمول على منصه متحركه 6*6
* دخل الصاروخ في خدمه الجيش الايراني سنه 2015
*يتميز Fateh 313 أيضًا بقدرة إطلاق أسرع وعمر أطول من النماذج السابقة من العائله كذلك بوقود صلب جديد يوفر استقرار أكثر للصاروخ في مرحله الطيران ويتميز الصاروخ بهيكل مصنوع من مواد خفيفه قد تكون من اللياف الكربون

*يتميز الصاروخ عن صواريخ Fateh 110 السابقه بأنه أبعد مدى واكثر دقه بحسب المصادر الصاروخ مجهزا بجيرسكوب ليزري محلي الصنع
*يصل مدى الصاروخ الى 500 كيلومتر
* أنظمه التوجيه :INS/GPS
*يحمل الصاروخ شحنه تقليديه او كيميائيه بوزن 540 /500
كيلوغرام

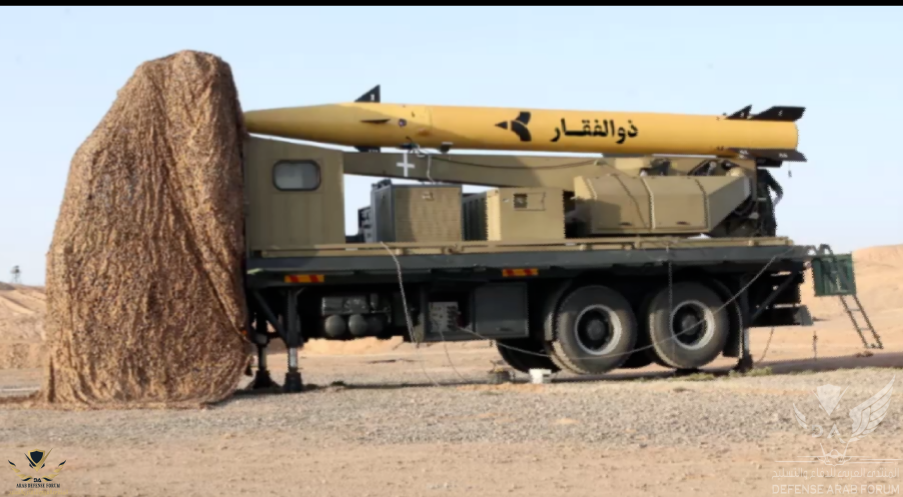

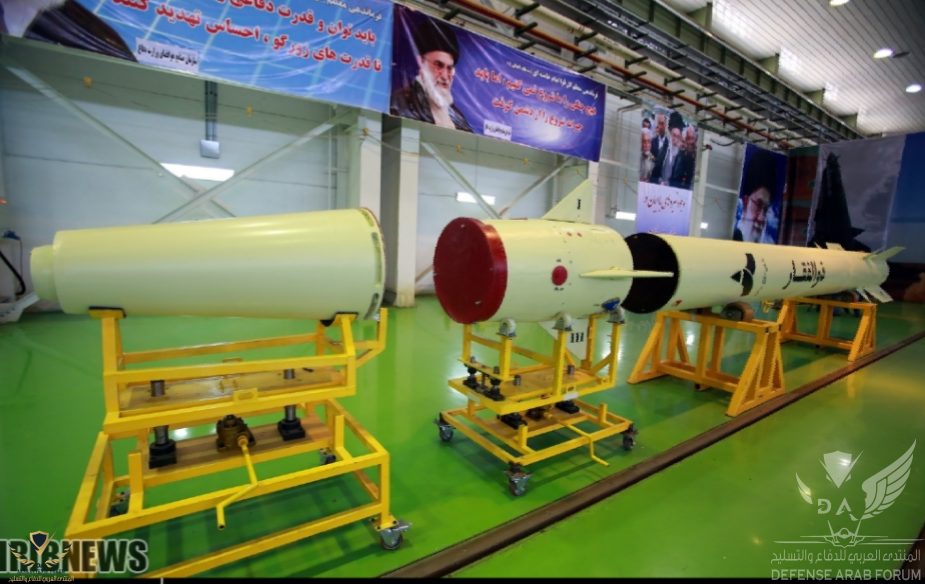

Zolfaghar ذوالفقار
مشاهدة المرفق 228460

* صاروخ أرض أرض قصير المدى من عائله Fateh 110
*دخل الصاروخ في الخدمه سنه 2016
*يصل مدى الصاروخ الى 750 كيلومتر
*الصاروخ محمول على منصه متحركه أحاديه أو ثنائيه
* نظام التوجيه :GPS/INS
* الدقه : 100 متر بحسب بعض المصادر
* المصادر الايرانيه تذكر ان دقه الصاروخ يصل الى 10 متر
مشاهدة المرفق 228461
* تذكر المصادر الايرانيه أن الصاروخ مجهز برأس MRV ينفصل عن الهيكل قبل الدخول للغلاف الجوي ويستطيع الرأس تفادي أوتجنب الدفاعات الجويه ويتميز بمقطه راداري صغير
مشاهدة المرفق 228462

* تشير المصادر أن الصاروخ يحمل رأس حربي زنه 450 كلغ
عنقودي

*أطلقت أيران عدد 6 صواريخ من هذا النوع ضد أهداف لمقاتلي الدوله الاسلاميه في شرق سوريا




Fateh Mobin

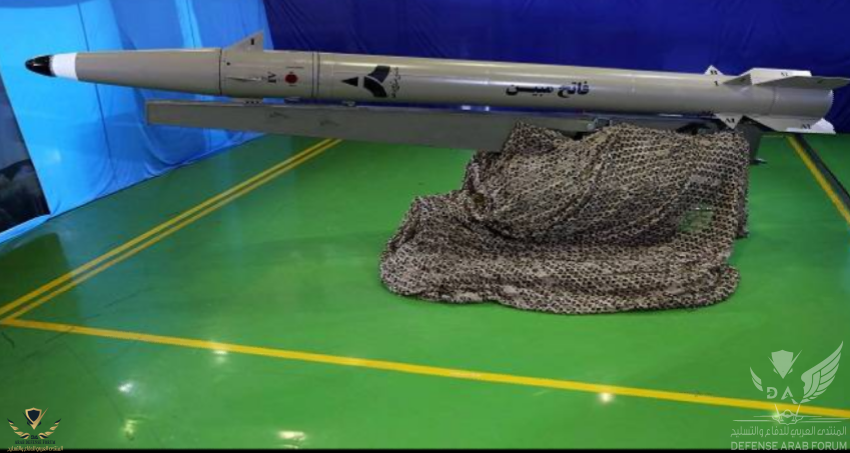

مشاهدة المرفق 228463

*صاروخ أرض أرض و أرض سطح يعتبر ثالث صاروخ من عائله فاتح مضادة للقطع البحرية وهو مزيج بين Fateh 313 و Fateh 110 وهو مثل صاروخ خليج فارس مجهز بباحث حراري مع رأس RV

* يعتبر من أحدث الأفراد من عائله Fateh 110 والمعلومات تكاد تكون شحيحه عن الصاروخ
*تم الكشف عنه لأول مرة سنه 2018
* يقدر مدى الصاروخ بين 300 الى500 كيلومتر
*الصاروخ يحوي على أنف أو مقدمه مستديرة بدل الأنف المدبب المعهود على صواريخ فاتح مما يشير إلى وجود نظام توجيه كهروضوئي نهائي

مشاهدة المرفق 228466

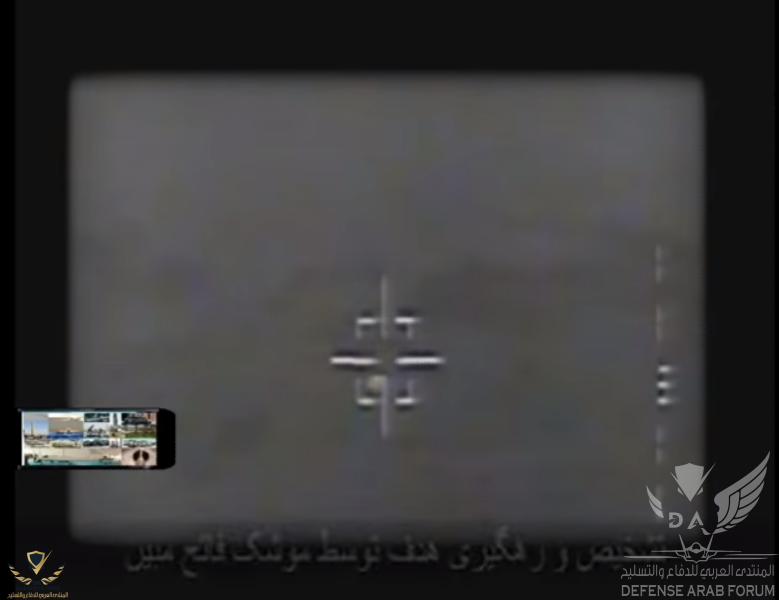

صورة ملتقطه من نظام توجيه الصاروخ وهو متجه الى الهدف

* يتم توحيه الصاروخ بنظام INS/GPS مع وجود توجيه نهائي كهروضوئي قد يكون بالاشعه تحت الحمراء بحسب أحد المقاطع المنشورة او توجيه تلفزيوني

مشاهدة المرفق 228467

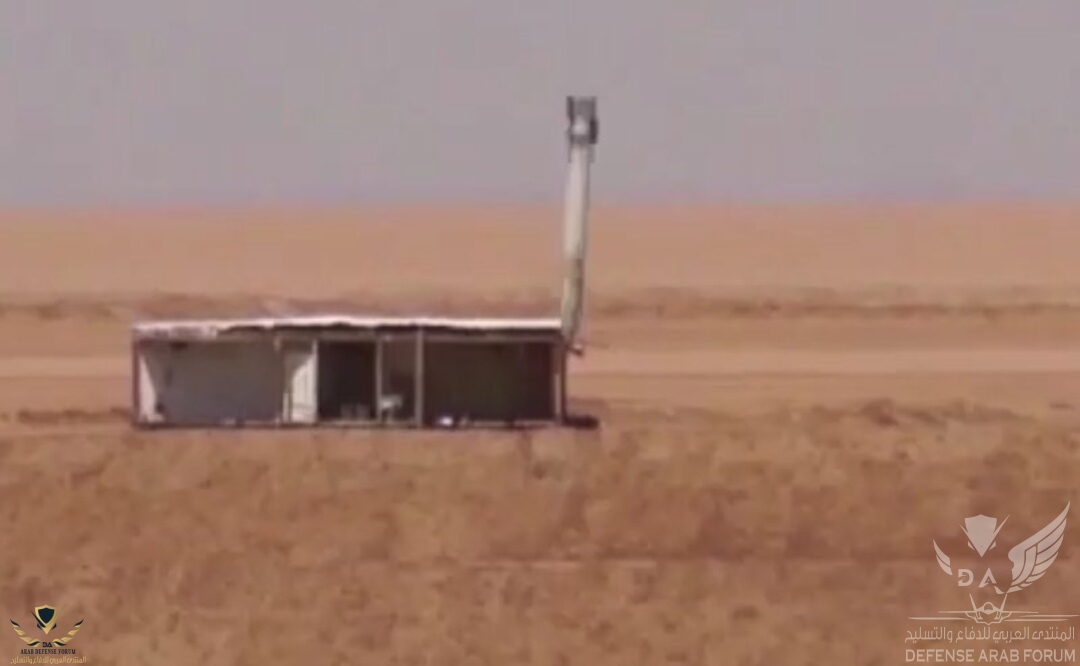

دقه الفاتح مبين خلال أصابته للهدف

* تذكر المصادر الايرانيه بأن الصاروخ يستطيع استهداف الاهداف الارضيه والبحريه المتحركه
* توجد مزاعم أيرانيه بأن الصاروخ يمتاز ببصمه منخفضه شبحيه ويستطيع الافلات من الدفاعات الجويه ويستطيع مقاومه الاعلاقه والتشويش الإلكتروني
* وكذلك تذكر بعض المصادر الايرانيه أن الصاروخ مجهز برأس MRV



Khalij Fars خليج فارس

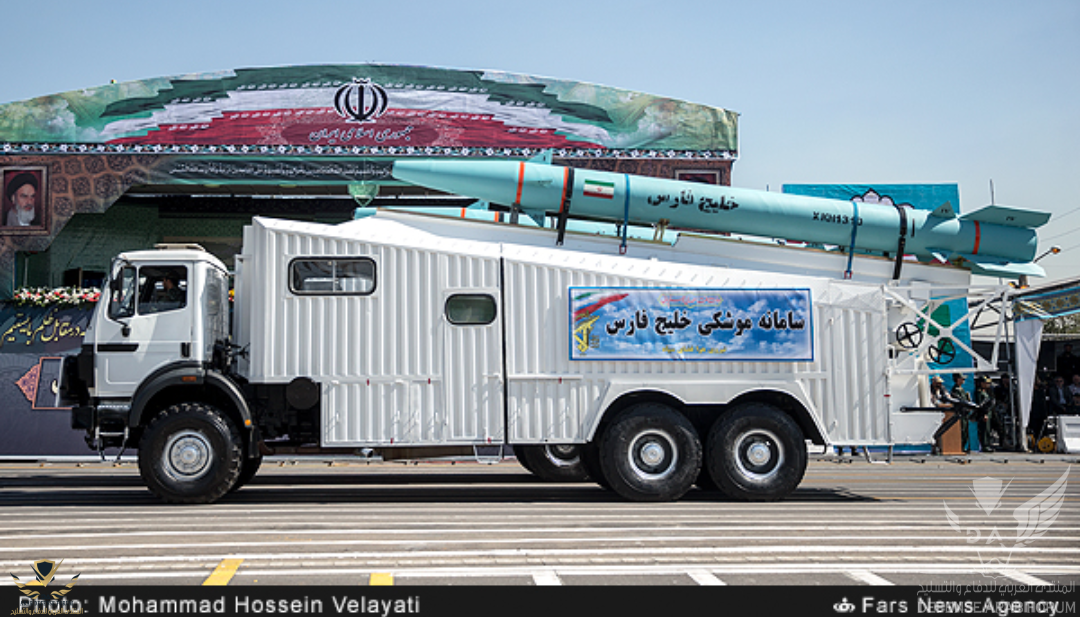

مشاهدة المرفق 228468

* صاروخ( أرض سطح) بالستي مضاد للقطع البحريه الثابته والمتحركه
* تزامن الإعلام عن هذا الصاروخ مع اعلان تدشين رادار يصل الى مدى 1000 كيلومتر
*أول صاروخ من عائله Fateh مضاد للقطع البحريه
* يعمل الصاروخ بالوقود الصلب ويتكون من مرحله واحدة
* دخل الصاروخ في الخدمه سنه 2011
*المدى : 300 كيلومتر
*السرعه : 3 ماخ
*يحمل الصاروخ شحنه متفجرة زنه 650 كيلوغرام

مشاهدة المرفق 228469
*الصاروخ مخصص لاستهداف القطع البحريه الكبيرة وسفن ناقلات النفط وغلق مضيق هرمز

مشاهدة المرفق 228480

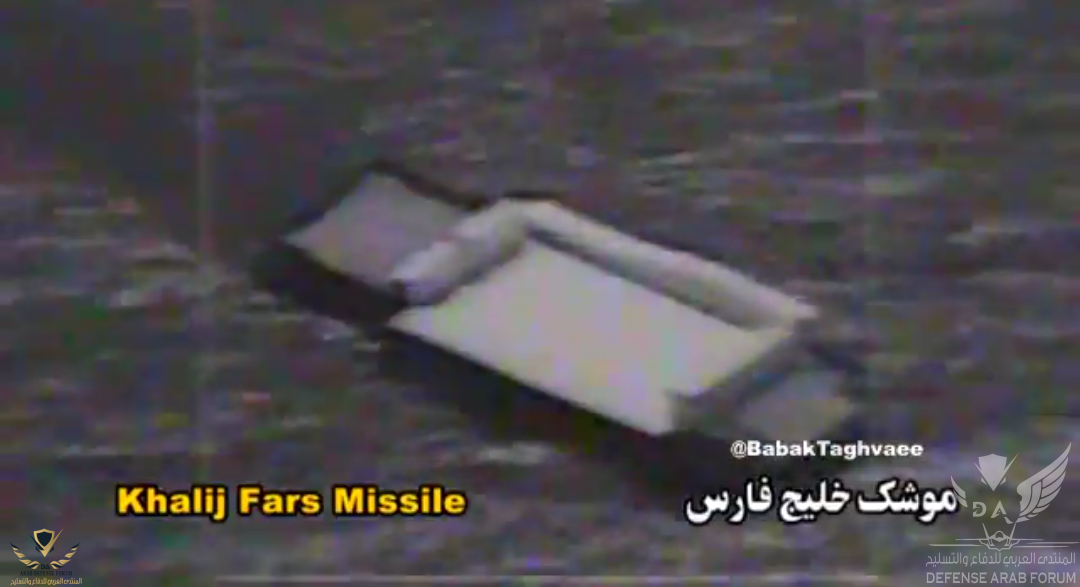

خلال توجهه نحو هدف يجري وأصابته بنجاح

* يتم توجيه الصاروخ بالقصور الذاتي وفي المرحله الأخيرة يستعمل الصاروخ أنظمه توجيه كهروضوئيه قد تكون بواحث او كاميرات حراريه للانقضاض على الهدف بشكل شبه عمودي بحسب ما تم عرضه في احد المناورات


Hurmoz 1 هرمز 1

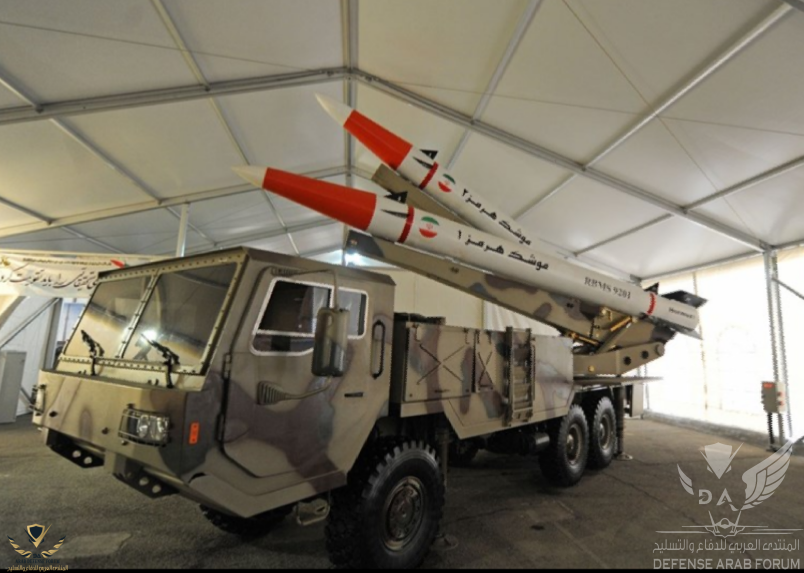

مشاهدة المرفق 228470
* صاروخ( أرض أرض) بالستي مضاد للأشعاع الراداري من عائله Fateh يستهدف هذا الصاروخ رادارات حاملات الطائرات والقطع البحرية وبطاريات الباتريوت
*تم عرض الصاروخ لأول مرة سنه 2014

مشاهدة المرفق 228471

خلال أصابه محطه رادار

* تمكن الصاروخ في أحد التجارب من اصابه محطه رادار بدقه عاليه
* الصاروخ محمول على منصه متحركه
*المدى : 300 كلم يستطيع الصاروخ الوصول إلى أقصى مسافه له في 3 دقائق
*يحمل الصاروخ رأس حربي بزنه 400 /450 kg
*السرعه 5ماخ



2 Hurmoz هرمز 2


* صاروخ أرض سطح مضاد للقطع البحرية من عائله Fateh
* المدى 300كلم
* عرض الصاروخ لأول مرة سنه 2014

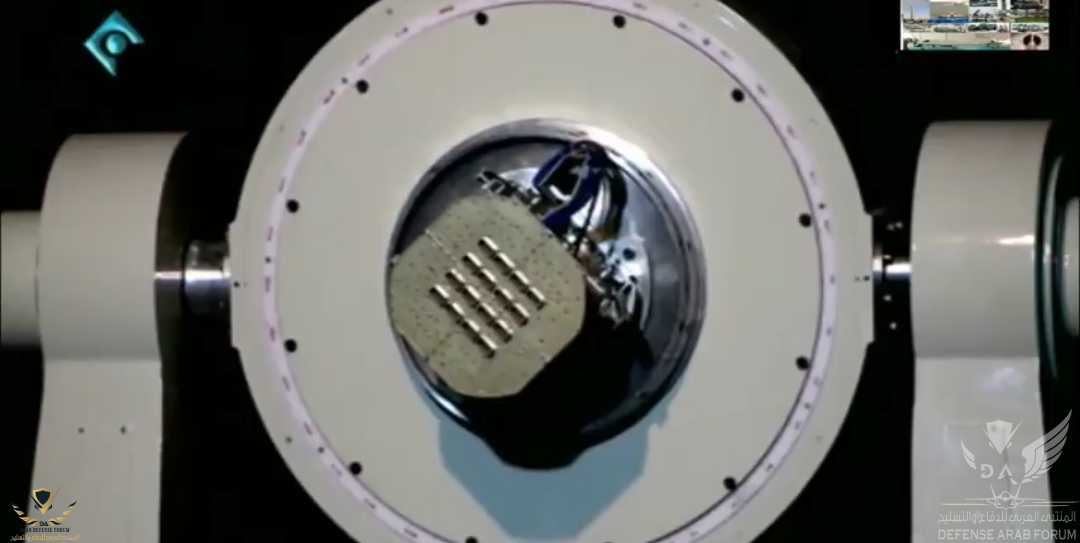

* بخلاف صاروخ خليج فارس والمزود بنظام توجيه نهائي كهروضوئي صاروخ هرمز لا يبدو عليه أنه مجهز بنظام توجيه كهروضوئي فالرأس مدبب مشابه لرأس هرمز 1 وفي فيديو عرض تحريه هرمز 2 تم عرض ما يبدوا أنه نظام توجيه راداري أو باحث للأشعه الراداريه تم تثبيته في أنف الصاروخ

مشاهدة المرفق 228476

*يستطيع الصاروخ مهاجمه اهداف بحريه متحركه بدقه عاليه بحسب ما نشر في أحد التجارب الحيه عام 2017 حيث تمكن الصاروخ من اصابه زورق من مسافه 250 كيلومتر بدقه عاليه وقد أقرأ الجانب الأمريكي بنجاح تلك التجربه
مشاهدة المرفق 228477

هرمز2خلال نجاحه في أصابه هدف متحرك

* يحمل الصاروخ رأس حربي زنه 650kg
* الصاروخ محمول على منصه متحركه
*يصل سرعه الصاروخ الى 4او 5 ماخ

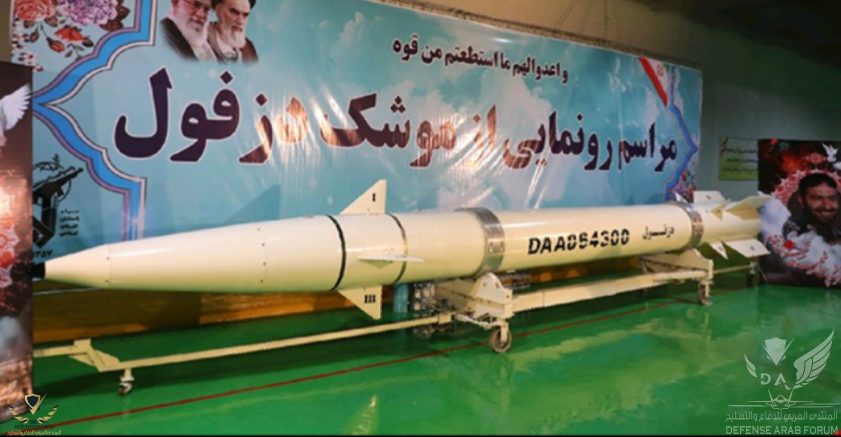

Dezful

مشاهدة المرفق 228479
* يعتبر الصاروخ ديزفول من أحدث الصواريخ الايرانيه من
سلاله Fateh 110 وتم عرضه في 2019 والمعلومات عنها تكاد تكون شحيحه
*الصاروخ نسخه مطورة من الصاروخ ذو الفقار
*يصل مدى الصاروخ الى 1000كيلومتر
*الصاروخ مجهز برأس Rv
* الصاروخ مجهز برأس حربي زنه 450/500كيلوغرام
