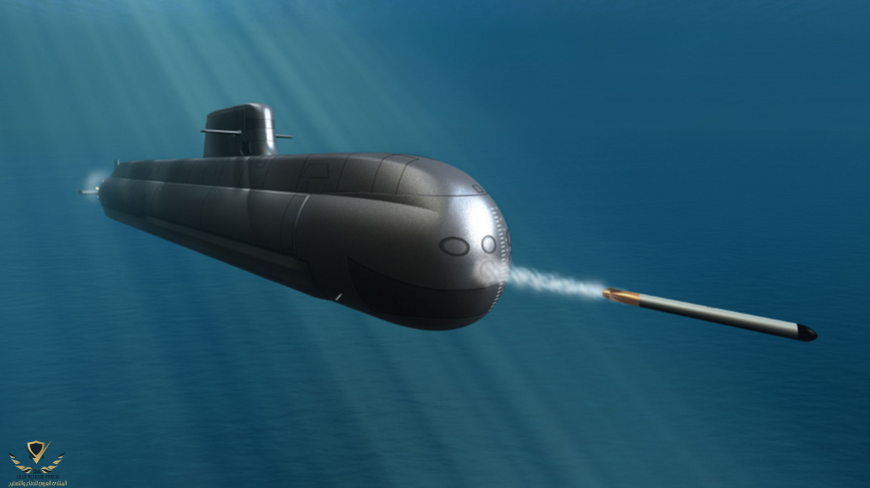

في معرض MADEX 2019 البحري في بوسان (كوريا الجنوبية) ، أطلق حوض بناء السفن المحلي DSME تصميم غواصة هجومية جديدة مخصصة لسوق التصدير استنادًا إلى التقنيات المطورة لغواصة ROK Navy KSS III.

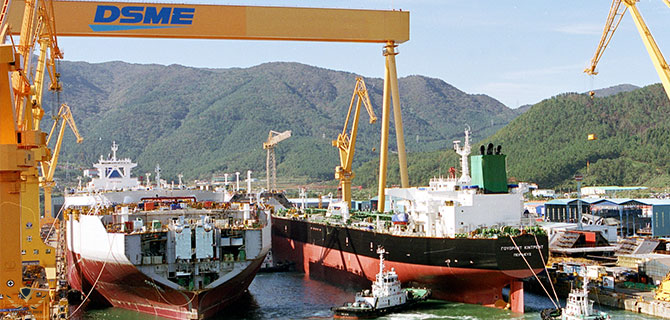

تعرض Daewoo لبناء السفن والهندسة البحرية (DSME) نموذج مصغر للغواصة التقليدية الكبيرة KSS III التابعة لسلاح البحرية الكورية الجنوبية.










يتم تشغيل هذه الغواصة التي تبلغ حمولتها 2000 طن عن طريق نظام دفع يعمل بالديزل والكهرباء باستخدام AIP و "أحدث بطاريات Lithium-Ion" ، مما يتيح أقصى سرعة مغمورة تبلغ 20 عقدة وسرعة قصوى تصل إلى 10 عقدة.،لدى الغواصة الجديدة ما مجموعه من الإبحار 10،000 ميل بحري و يبلغ طول الغواصة DSME2000 الجديدة 70.3 م وقطرها 6،3 م.

تحتوي الغواصة DSME 2000 على نظام مرن لإطلاق الأسلحة يتكيف مع «حسب طلب العميل». تعتمد أولاً على 8 أنابيب طوربيد بإجمالي 16 طوربيدات ، بما في ذلك 8 قطع غيار




«DSME2000» هو «غواصة الجيل الجديد. كما تعلمون ، لدينا خبرة في تصنيع وتوصيل الغواصة ، »أخبر جيجون بارك ، المهندس الرئيسي ، Naval News. الاستفادة من معرفتها كيف اكتسبت مع كل من تصميم 1400 طن المقدمة للبحرية الإندونيسية ، وأحدث التقنيات المكتسبة مع مشروع KSS III المحلي DSME جاء مع هذه الغواصة المتوسطة الحجم الجديدة. وأضاف بارك "هذا مجرد تصميم مفاهيمي تام يمكن تخصيصه".




يشتمل جناح الصواري على أجهزة بصرية ورادار و ESM و SATCOM و Snorkel وما يصل إلى صواري قابل للتواصل. تعتمد مجموعة المستشعرات على مجموعة أسطواني Hydrophone ، وكشف الاعتراض ، و Sonar Ranging ، وتحليل ضوضاء Own ، و Flank Array Sonar ، و Sonar Ranging Sonar ، و Sonar Active Operation Sonar و Tound Array Sonar.




فيما يتعلق بتكنولوجيا بطاريات Li-Ion الجديدة من Hanwha Defense ، تستخدم الشركة خلايا تجارية بواسطة Samsung SDI. هناك 24 خلية في الدرج و 8 خلايا لكل وحدة. هناك حوالي 100 وحدة مكان إلى الأمام و 100 (تقريبا) الخلف. الرقم الدقيق مصنف. ستعمل تقنية البطارية الجديدة على تحسين كفاءة استخدام الطاقة من خلال تحسين كثافة الطاقة وعمر البطارية والتنقل تحت الماء مقارنةً بتقنية بطارية حمض الرصاص السابقة. أخبر Hanwha Defense Naval News أن بطاريات Li-Ion توفر قدرة أعلى بنسبة 160٪ (إنتاج أطول) بالسرعة الاقتصادية وتحمل أكثر بنسبة 300٪ بأقصى سرعة. توفر بطاريات Li-Ion أيضًا ضعف كمية دورات الشحن (ما يصل إلى 4000 أو حوالي 10 سنوات من العمر التشغيلي) مقارنة مع بطاريات حمض الرصاص.


بدأت الشركة الاختبارات في منشأة برية في عام 2016. وحتى الآن ، قامت اليابان فقط بتركيب بطاريات Li-Ion على متن غواصة للاختبار. يبدو أن كوريا الجنوبية ستكون التالية مع KSS III Batch II.



تستوعب طاقم مكون من 40 شخصًا ، من بينهم 10 مهام خاصة ، مما يعني أن الغواصة ستكون قادرة على انجاز عمليات القوات الخاصة.







تم تجهيز غواصات KSS-III Batch 1 بثمانية أنابيب طوربيد طولها 533 مم لأنابيب طوربيد Tigershark الجديدة الموجهة بالأسلاك

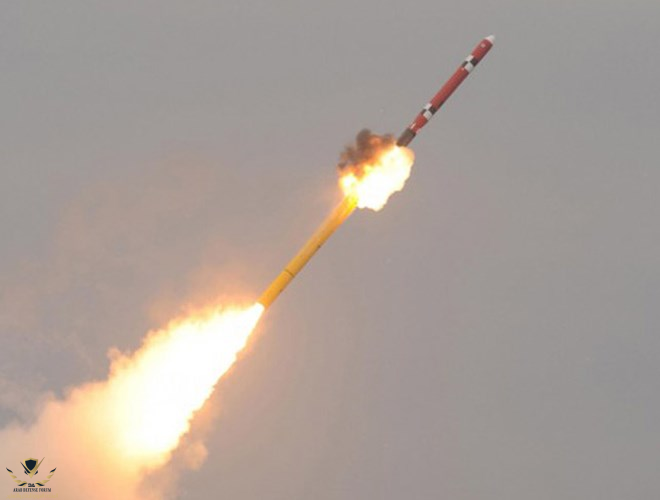

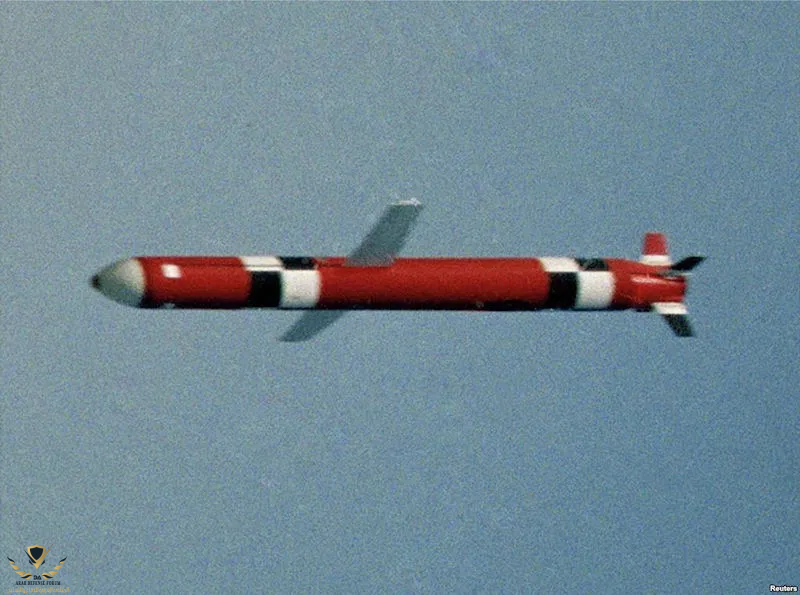

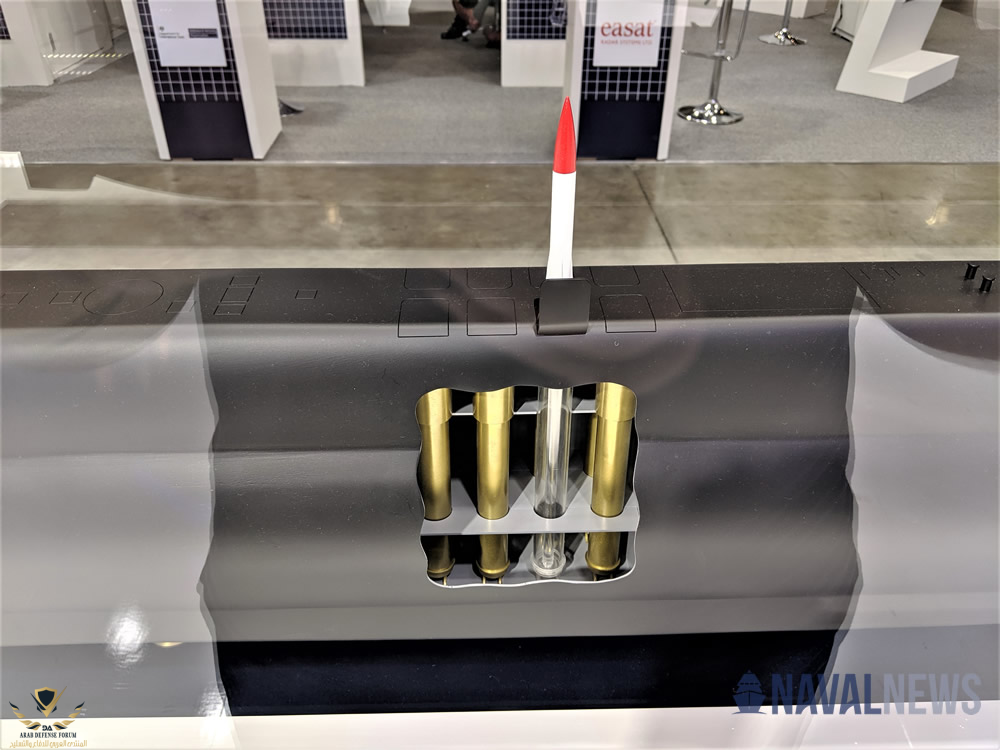

بالإضافة إلى أنابيب VLS (نظام الإطلاق العمودي) 6x. سوف تستوعب صاروخ كروز في المستقبل (Cheon Ryong مع مجموعة من 1،500 كيلومتر) قيد التطوير من قبل LIG Nex1 بينما سيتم توفير قاذفات بواسطة Doosan. تم الإعلان في وقت سابق من هذا البرنامج عن اختيار الشركة الإسبانية INDRA لتوفير نظام الدفاع الإلكتروني (ESM) PEGASO وستقوم شركة Babcock البريطانية بتصميم وتصنيع نظام Weapon Handling System للغواصات Batch-I.






Khaf16

رئــيـــس الأركان
إنضم
28 مارس 2019
المشاركات
1,091
الإعجابات
4,866
النقاط
570
الدولة
Morocco
أين نحن من هذا للاسف .. الدول شرقا و غربا تتقدم بسرعة البرق و معظم الدول العربية لا زالت تجد صعوبة في صنع دولاب سيارة .. ??


الجراح

طاقم الإدارة
مشـرف عـــام
إنضم
8 أغسطس 2008
المشاركات
4,909
الإعجابات
18,490
النقاط
1,110
Series 30 SOM

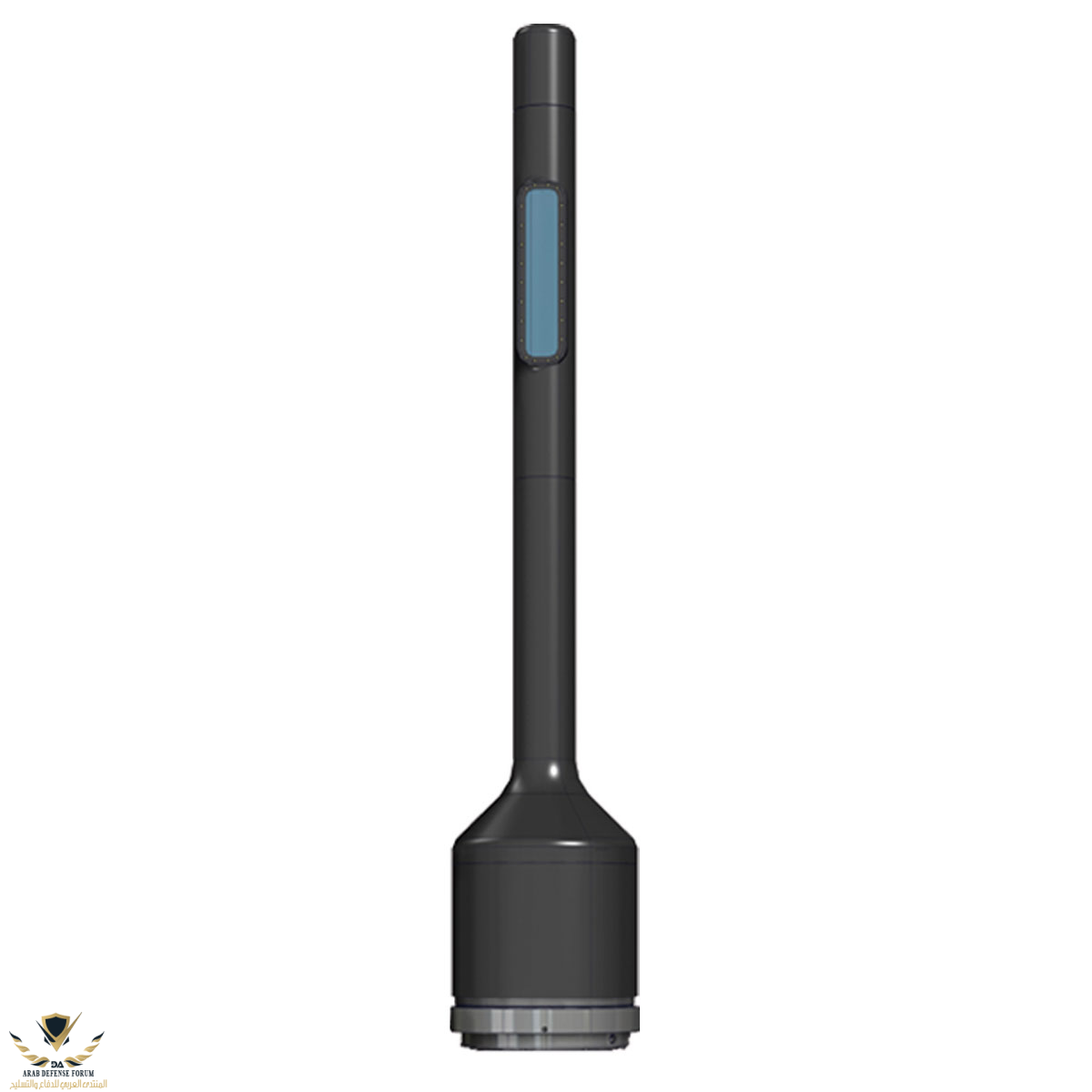

Series 30 AOM: Attack Optronic Mast
The Attack version of the Series 30 optronic mast is designed for optimal stealth, allowing to use all embedded sensors with maximum discretion.
With a reduced diameter head packing up to 6 optronic sensors, the Series 30 AOM provides the most discrete non-penetrating optronic solution on the market without sacrificing performances. Featuring HDTV and MWIR as the baseline, the mast can integrate a Laser Range Finder, a SWIR channel, a day/night backup camera as well as a discrete, near IR beeper, for communication with special operation forces.
The Series 30 AOM is the ideal complement to the Series 30 SOM (Search Optronic Mast), with whom it shares a common physical interface (with the mast raising equipment, same dip loop cables, and electronics cabinet), and functional interface (HMI, CMS data; NAV data, etc…).




file:///C:/Users/HP/Downloads/d1653e_series_30_aom.pdf










khalaf

رأس الحكمة مخافة الله
طاقم الإدارة
مـراقــب عـــام
إنضم
12 أغسطس 2016
المشاركات
4,951
الإعجابات
29,027
النقاط
675
الدولة
Saudi Arabia
أين نحن من هذا للاسف .. الدول شرقا و غربا تتقدم بسرعة البرق و معظم الدول العربية لا زالت تجد صعوبة في صنع دولاب سيارة .. ??

كوريا ليست حديثة عهد بالصناعة ، كوريا انتصفت في الطريق وستصبح عملاق عما قريب.
برنامج الغواصات الكورية بدأ منذ 1993 بالشراكة مع المانيا في غواصات التايب 209 و 214 ومع الوقت اعلنوا
عن غواصتهم الوطنية ونجحوا في صنع هذه التحفة.

منذ عام 1994 اعلنوا انه من الضروري ان يحصلوا على 27 غواصة بحلول العام 2029 .. عملوا منذ وقتها حتى حصدوا النتائج.
من جد وجد ومن زرع حصد .. استثمر في شعبك وتعليمهم وكل شيء يتغير بكل بساطة مع الوقت.


الأرطبون

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
16 أكتوبر 2018
المشاركات
2,160
الإعجابات
8,013
النقاط
675
الدولة
Saudi Arabia
كوريا ليست حديثة عهد بالصناعة ، كوريا انتصفت في الطريق وستصبح عملاق عما قريب.
برنامج الغواصات الكورية بدأ منذ 1993 بالشراكة مع المانيا في غواصات التايب 209 و 214 ومع الوقت اعلنوا
عن غواصتهم الوطنية ونجحوا في صنع هذه التحفة.

منذ عام 1994 اعلنوا انه من الضروري ان يحصلوا على 27 غواصة بحلول العام 2029 .. عملوا منذ وقتها حتى حصدوا النتائج.
من جد وجد ومن زرع حصد .. استثمر في شعبك وتعليمهم وكل شيء يتغير بكل بساطة مع الوقت.

المهم نبعد عن سياسة الشوبينق


الجراح

طاقم الإدارة
مشـرف عـــام
إنضم
8 أغسطس 2008
المشاركات
4,909
الإعجابات
18,490
النقاط
1,110

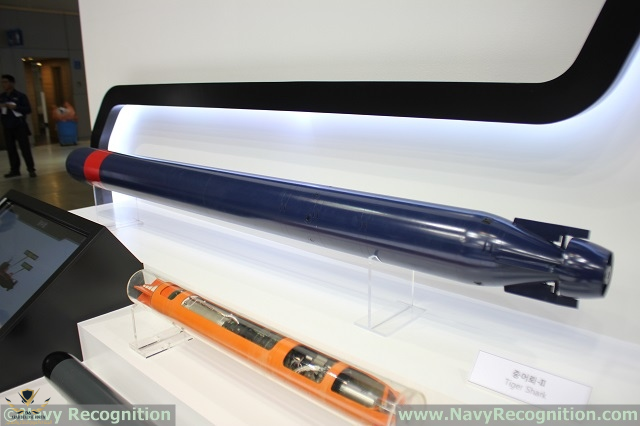

من المتوقع أن تنشر كوريا الجنوبية طوربيد Tiger Shark على غواصاتها البحرية بحلول عام 2020 ، حسبما ذكرت وكالة حكومية كورية جنوبية لجين.

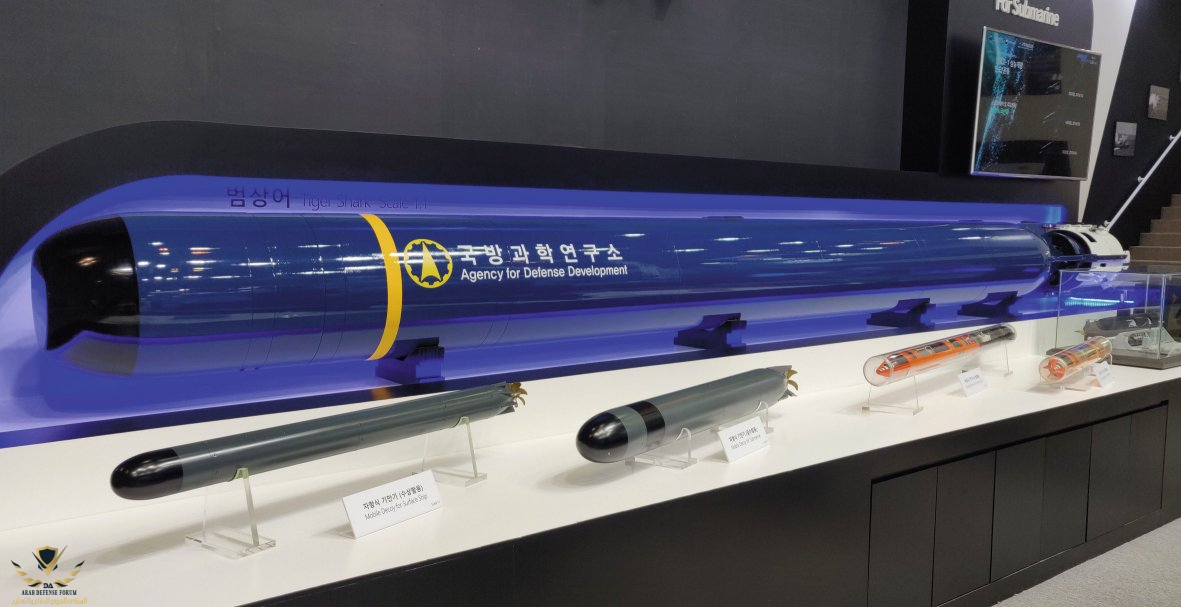

تم عرض السلاح ، الذي تم تصميمه لفئات KSS-2 و KSS-3 من الغواصات ، في المعرض الدولي لصناعة الدفاع البحري (MADEX 2019) في بوسان.

تم تقديم مفهوم Tiger Shark لأول مرة بواسطة LIG Nex1 خلال MADEX 2017. قال مسؤول بوكالة تطوير الدفاع (ADD) إن تجارب القبول من قبل جمهورية كوريا البحرية (RoKN) أجريت في عام 2018 ، وتم إنتاجها ونشرها أيضًا على غواصات RoKN ، من المتوقع بحلول عام 2020.

تم تصميم Tiger Shark لضرب سفن العدو من مسافات أطول ، كما يتميز بالسرعة المعززة وقدرات المعالجة على سابقتها ، طوربيد القرش الأبيض.

طوربيد الموجه بالأسلاك مجهز بسونار سلبي ونشط ويمتلك إمكانات لتوقظ أشعة الشمس. وفقًا لـ LIG Nex1 ، تحتوي صفيف محول الطاقة المطابق على أكثر من +/- 100 ° زاوية كشف أفقية وحوالي +/- 20 ° قدرات كشف عمودية. يتم توفير البيانات الملاحية بواسطة نظام الملاحة بالقصور الذاتي بالألياف البصرية (INS).

طوربيد مصمم للأنابيب القياسية 553 مم ، ويبلغ طوله 7.1 متر ، ويبلغ وزنه 1.7 طن. طوربيد مسلح برؤوس حربية متفجرة (PBX) 260 كيلوغراما ذات تأثير مغناطيسي وصمامات ملامسة.




الطارق

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
22 سبتمبر 2015
المشاركات
3,208
الإعجابات
8,151
النقاط
650
هيونداي هي نفس الشركة المشاركة و المطورة مع أرامكو لمجمع الصناعات البحرية برأس الخير

إنضم
21 مايو 2016
المشاركات
261
الإعجابات
501
النقاط
720
كثير من السفن السعودية تبنى في المصانع الكوريه على سبيل المثال شركة النقل البحري السعودي اغلب صفقات بناء السفن كوريه لذلك العلاقه القويه مع كوريا كفيله بنقلنا عسكريا الى موقع متقدم عسكريا ومتطور حدا..


الادريسي

فــريق
إنضم
8 ديسمبر 2015
المشاركات
633
الإعجابات
1,167
النقاط
595
كوريا ليست حديثة عهد بالصناعة ، كوريا انتصفت في الطريق وستصبح عملاق عما قريب.
برنامج الغواصات الكورية بدأ منذ 1993 بالشراكة مع المانيا في غواصات التايب 209 و 214 ومع الوقت اعلنوا
عن غواصتهم الوطنية ونجحوا في صنع هذه التحفة.

منذ عام 1994 اعلنوا انه من الضروري ان يحصلوا على 27 غواصة بحلول العام 2029 .. عملوا منذ وقتها حتى حصدوا النتائج.
من جد وجد ومن زرع حصد .. استثمر في شعبك وتعليمهم وكل شيء يتغير بكل بساطة مع الوقت.
هل تظن مع هكذا أنظمة عربية ممكن أن تحقق أي تطور أو تقدم ناموا ولاتستيقضو مافاز إلا النوم


هاوتزر

وزيــر الــدفـــاع
إنضم
1 أبريل 2015
المشاركات
1,893
الإعجابات
5,730
النقاط
660
كوريا كنز ينبغي استغلاله
